激光多普勒测速技术原理及其应用作者：陈益萍来源：《电子世界》2013年第07期【摘要】激光多普勒测速仪（简称LDV）以其测速精度高、测速范围广、空间分辨率高、动态响应快、非接触测量等优点正快速地发展成为众多领域中一种最常见的测定工具。
本文首先详细介绍了激光多普勒测速技术的基本原理，然后总结了激光多普勒测速技术在各个领域的应用，最后探讨了未来激光多普勒测速技术的发展方向。
【关键词】激光多普勒测速；频移；外差检测1.引言多普勒效应是19世纪奥地利物理科学家多普勒.克里斯琴.约翰（Doppler，Christian Johann）发现的声学效应。
在声源和接收器之间发生相对运动时，接收器收到的声音频率不会等于声源发出的原频率，于是称这一频率差为多普勒频差或频移。
1905年，爱因斯坦在狭义相对论中指出，光波也具有类似的多普勒效应。
只要物体产生散射光，就可利用多普勒效应测量其运动速度。
所谓光学多普勒效应就是：当光源与光接收器之间发生相对运动时，发射光波与接收光波之间会产生频率偏移，其大小与光源和光接收器之间的相对速度有关。
二十世纪六十年代，激光器得以发明。
激光的出现大力地促进了各个学科的发展。
由于激光具有优异的相干性、良好的方向性等特点，因此在精密计量，远距离测量等方面获得了广泛的应用。
伴随着激光在光学领域的应用，一门崭新的技术诞生了，这就是多普勒频移测量技术。
1964年，杨（Yeh）和古明斯（Cummins）[1]首次证实了可利用激光多普勒频移技术来测量确定流体的速度，激光多普勒测速仪（LDV）以其测速精度高、测速范围广、空间分辨率高、动态响应快、非接触测量等优点在航空、航天、机械、生物学、医学、燃烧学以及工业生产等领域得到了广泛应用和快速发展[2-3]。
激光多普勒测速仪是利用运动微粒散射光的多普勒频移来获得速度信息的。
2.激光多普勒效应3.光外差在激光测速仪中有三种常见的外差检测光路基本模式，它们是参考光模式、单光束-双散射模式和双光束-双散射模式。
ldi原理LDI原理是一种光学技术，全称为Laser Doppler Imaging，即激光多普勒成像技术。
它是一种非侵入性的生物医学成像方法，可以用来观察和测量生物组织内的血流速度和血流量变化。
LDI原理的应用范围非常广泛，包括临床医学、生物医学研究、皮肤科学等领域。
LDI原理的基本思想是利用激光束经过组织时发生的多普勒效应来测量组织内血流的速度。
多普勒效应是指当激光束照射到运动的物体上时，由于物体的运动会对激光的频率造成偏移，从而改变反射回来的光的频率。
根据多普勒效应的原理，LDI技术通过测量反射回来的光的频率变化来推断组织内血流的速度。
在LDI系统中，激光器发出的激光束经过分束器后被分为两束，一束直接照射到物体表面，另一束通过移动镜反射后照射到物体表面。
这两束激光束分别与组织内的运动血流相互作用，然后反射回来。
接收器接收到反射回来的光，并将其分为两路，分别经过光电探测器检测。
由于血流的速度不同，反射回来的光的频率也会不同，通过检测两路光的频率差异，就可以计算出组织内血流的速度。
LDI技术的优势在于它具有非侵入性、实时性和高分辨率的特点。
相比于传统的血流测量方法，如超声多普勒成像和核磁共振成像，LDI技术无需注射对比剂，无需接触皮肤，不会对人体造成伤害。
同时，LDI技术可以实时监测血流的变化，对于研究血流动力学的变化非常有价值。
此外，LDI技术的分辨率较高，可以提供更详细的血流图像，对于观察血流的分布和病变的情况有更好的效果。
LDI技术在临床医学中有着广泛的应用。
例如，在皮肤科学中，LDI 技术常被用于观察和诊断血管疾病，如糖尿病足、静脉曲张等。
通过LDI技术可以直观地显示血流的变化，对于病变的早期诊断和治疗提供了帮助。
此外，LDI技术还可以用于研究心血管疾病、神经科学等领域，对于研究血流动力学的变化和疾病的发生机制有重要的意义。
LDI原理作为一种激光多普勒成像技术，在生物医学研究和临床应用中具有重要的价值。

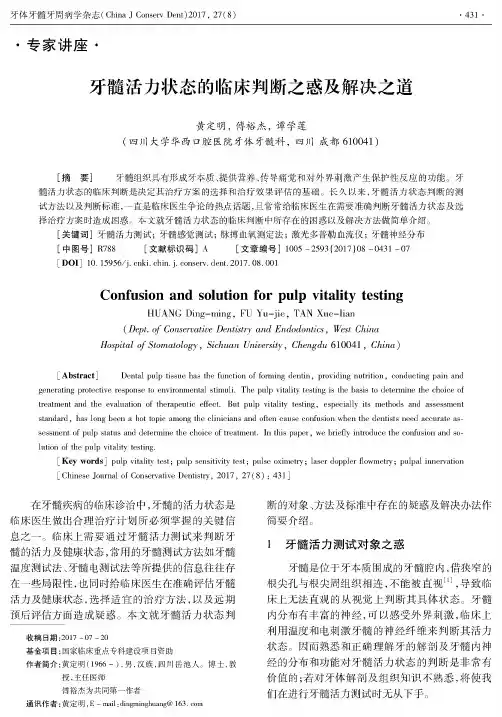

•专家讲座•牙髓活力状态的临床判断之惑及解决之道黄定明，傅裕杰，谭学莲(四川大学华西口腔医院牙体牙髓科，四川成都610041)[摘要]牙髓组织具有形成牙本质、提供营养、传导痛觉和对外界刺激产生保护性反应的功能。
牙髓活力状态的临床判断是决定其治疗方案的选择和治疗效果评估的基础。
长久以来，牙髓活力状态判断的测 试方法以及判断标准，一直是临床医生争论的热点话题，且常常给临床医生在需要准确判断牙髓活力状态及选 择治疗方案时造成困惑。
本文就牙髓活力状态的临床判断中所存在的困惑以及解决方法做简单介绍。
[关键词]牙髓活力测试；牙髓感觉测试；脉搏血氧测定法；激光多普勒血流仪；牙髓神经分布[中图号]R788 [文献标识码] A [文章编号]1005 -2593(2017)08-0431 -07[D O I] 10. 15956/j. cnki. chin. j. conserv. dent. 2017. 08. 001Confusion and solution for pulp vitality testingHUANG Ding-ming, FU Yu-jie, TAN Xue-lian(Dept,of Conservative Dentistry and Endodontics,W est ChinaHospital of Stomatology,Sichuan University,Chengdu610041, China)[A bstract] Dental pulp tissue has the function of forming dentin, providing nutrition, conducting pain andgenerating protective response to environmental stimuli. The pulp vitality testing is the basis to determine the choice of treatment and the evaluation of therapeutic effect. But pulp vitality testing, especially its methods and assessment standard，has long been a hot topic among the clinicians and often cause confusion when the dentists need accurate assessment of pulp status and determine the choice of treatment. In this paper, we briefly introduce the confusion and solution of the pulp vitality testing.[Key w ords] pulp vitality test；pulp sensitivity test；pulse oximetry；laser doppler flowmetry；pulpal innervation [Chinese Journal of Conservative Dentistry, 2017, 27(8) ：431]在牙髓疾病的临床诊治中，牙髓的活力状态是 临床医生做出合理治疗计划所必须掌握的关键信 息之一。

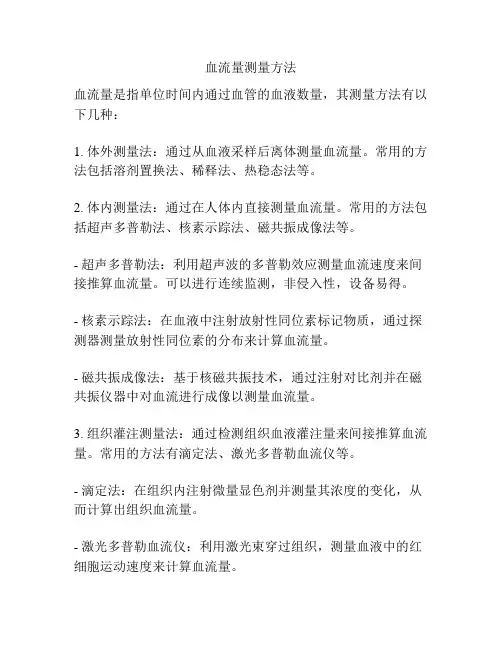

血流量测量方法
