烟风道安装施工技术交底

交底内容：
一、施工工艺
（1）在排风道的安装位置弹好控制线。

（2）检查排风道进气口位置及气流方向，找出排风道的进气口左右位置。

（3）用人工抬起排风道，将排风道放置于指定位置。

（4）用2m靠尺调整烟风道的方正及垂直度，与设计偏差不大于±3mm，之后用木楔子固定。

（5）安装固定后。

用木板把烟风道的顶部，管道与楼板之间的洞口间隙吊好模，用C20细石混凝土塞堵，振捣密实。

保证平整，不能高出顶板板面。

（6）根据设计要求在上一层放置Φ10钢筋作为卸载承托，先用细石混凝土找平烟风道与楼面，放置Φ10钢筋承托，然后用人工抬起烟风道将其放置在角钢承托上面，调整好达到质量要求。

二、质量要求
⑴烟风道的外观尺寸应符合设计要求及外观质量要求，无损坏、孔洞，对角线方正、平整度不得超过±3mm。

⑵安装完毕后，经测试整体系统应达到自然通风。

三、界面划分
（1）烟风道的结构预留孔洞由安装单位自行用C20细石混凝土封堵。

（2）由于结构预留孔洞位置偏差或大小偏差不满足烟风道安装的，由结构施工单位进行剔凿或补洞。

一、工程概况1. 工程名称：______项目______栋楼烟风道安装工程2. 施工单位：______公司3. 施工地点：______项目现场4. 施工期限：______年______月______日至______年______月______日二、施工人员须知1. 所有参与烟风道施工的人员必须经过专业培训，并取得相关操作资格。

2. 施工前应仔细阅读施工图纸，了解烟风道的布局、尺寸、材质及安装要求。

3. 施工过程中应严格遵守安全生产操作规程，确保施工安全。

三、安全技术措施1. 施工前准备- 检查施工工具、设备是否完好，特别是垂直度测量工具。

- 确认施工现场的通风良好，避免因通风不良导致的烟雾、有害气体积聚。

2. 施工过程中- 人员安全- 施工人员必须佩戴安全帽、安全带等个人防护用品。

- 上下立体交叉作业时，下方人员应设置安全隔离措施。

- 施工现场应设置明显的警示标志，提醒过往人员注意安全。

- 材料安全- 所有材料应按照要求堆放，不得随意堆放影响通行。

- 施工过程中，对易燃、易爆材料应采取隔离措施，防止火灾事故。

- 施工操作- 烟风道安装前，应对管道进行清洁，确保无污物、杂物。

- 安装过程中，随时对安装的烟风道进行检查校正，确保垂直度符合要求。

- 接缝灌浆前，必须对该烟风道的安装垂直度进行复查，若有偏差，及时处理。

- 确保焊缝质量，防止因焊接不当导致管道变形或损坏。

3. 施工后- 施工完成后，对烟风道进行试压检查，确保无泄漏。

- 对施工现场进行清理，清除施工过程中产生的废料、垃圾。

四、应急处理1. 如遇火灾、触电等紧急情况，立即切断电源，并迅速撤离现场，同时拨打紧急电话报警。

2. 如有人员受伤，立即进行现场急救，并迅速拨打急救电话。

五、注意事项1. 施工过程中，如遇天气恶劣（如大风、大雨等），应立即停止施工，确保人员安全。

2. 施工过程中，如发现异常情况，应立即停止施工，查找原因，并采取措施解决。

3. 施工过程中，应加强与其他工种的协调配合，确保施工顺利进行。

烟风道安装施工技术交底烟风道安装施工技术交底1技术交底范围(1)厨房通风道及卫生间通风道。

2设计情况（1）水泥砂浆通风道：厨房通风道型号为320*400mm，卫生间通风道型号为300*320mm。

（2）角钢：L30*30*3mm、Φ10钢质膨胀螺栓。

（3）聚合物水泥砂浆3施工工艺流程（1）工艺流程见附图：4工艺操作要点和质量要求（1）排风道抬运：排风道运至现场，在现场抬运管体时，必须用双手兜底平抬，轻抬轻放，严禁碰撞，损坏制品，严禁人员在排风道上踩踏。

（2）在安装底层第一根排风道之前，应首先按设计图纸放线定位，用C20混凝土垫层抹平找平，当混凝土强度达到设计强度的50％以后，方能进行上一层管道的安装。

（3）管道安装中，二层及二层以上每层作一次承托处理，用L30X30X3的角钢内角向里将排风道承托住，座在楼板上，然后用细石混凝土浇注成八字型；每层做密封处理，在两根排风道管体结合部必须涂抹水泥砂浆，水泥砂浆用量不要放量过多，以不将水泥砂浆挤出为宜。

（4）排风道固定后与楼板之间的空隙，需支吊模，然后用C20细石混凝土灌实，注意所灌混凝土不得高于风道管口凝土不得高于风道管口，待24小时后再将木楔抽出，再安装上一层排风道。

（5）排风道施工安装过程中，为防止杂物掉进管道内，管口应采取遮盖措施。

（6）安装出屋面的排风道在屋面保温、防水施工前进行。

（7）通风道管体立完后，在室内进行装修之前，施工单位要安装导流装置，生产厂家以将倒流装置定位点打好眼，按照图集中要求将倒流装置安装固定好，待室内装修后，再安装排气阀。

（8）排风道的止逆阀安装依照建筑风口方向留置。

厨房风口留置高度以建筑1000mm线上返1250mm为风口中心线，卫生间风口留置高度以建筑1000mm 线上返1250mm为风口中心线。

（9）通风道安装大样图（见附图）：（10）待通风道安装验收合格，室内装修基本完成后，项目通知，再开始安装止逆阀。

5施工规范及验收标准5.1施工规范(1)排风道管体内外表面平整；(2)排气道采用钢丝焊网进行加强，壁厚为15厚；(3)排气道与墙体交接处的缝隙，用砂浆堵缝，外粘贴玻纤网格布；(4)样板先行：施工前完成工序样板审批和交底，施工初期要特别关注各施工队是否按工序样板执行；(5)排气道安装必须由下而上依次进行；(6)排气道安装就位后，应在楼板顶预留孔洞之间的缝隙处职称楼板底模，用C20细石混凝土分两次将缝隙密封填实，并做好防水处理；(7)排风道安装完成一层，必须进行报验，合格后再进行上层安装；(8)允许偏差及检查方法：表5.1-1允许偏差及检查方法表5.1-2排风道（每层）安装允许偏差表5.2质量验收标准5.2.1排风道管体主控项目(1)排风道管体预制所使用的材料质量和技术性能均符合有关国家标准。

5 施工单位 审核人分包单位 □施组总设计交底 □单位工程施组交底 □施工方案交底 □专项施工方案交底 ■施工作业交底交底部位接收交底范围烟风道安装交底人接收交底人数交底时间2019年4月2日弹出风道位置线→调整风洞大小→装风道→调垂直→用木楔固定→座浆→安装钢筋卸力→装上层通风道→调垂直→检查→用木楔固定→支模→灌注楼板缝→防护→安装排风口2、施工工艺2.1、根据附近的轴线，把烟道的垂直控制线返到墙面上，根据控制线，检查楼板预留洞尺寸及位置是否满足设计要求，否则根据设计图纸对现场结构预留洞位置进行修整。

2.2、首层安装时在烟风道位置先用1：2水泥砂浆对楼板进行找平，然 后安装风道，保证其位置及垂直度满足设计要求；2.3、在上下烟风道连接处，通风道安装时先安装卸力钢筋，安装方法及构造要求见下图，钢筋采用2C 12，长度应大于洞口宽度160mm ，可设于短边或长边，：2.4、在上下烟风道连接处，应使用抹水泥砂浆粘结严密，对其垂直度校正后，风道上方用木楔暂时卡固于楼板上。

2.5、通风道的安装采用人力钢丝绳吊装的方法。

安装本层时，将棕绳或钢丝绳吊装点设置在本层以上二层或是三层的顶板面上（钢丝绳或棕绳的长度视吊点位置而定），即钢丝绳吊装点每层或每两层一提升。

安装最顶层的通风道时，将钢丝绳吊装点固定在顶层顶板上支设的三脚架上。

5施工单位审核人分包单位□施组总设计交底□单位工程施组交底□施工方案交底□专项施工方案交底■施工作业交底交底部位接收交底范围烟风道安装交底人接收交底人数交底时间2019年4月2日2.6、再次检查风道的位置及上下垂直度，撤出木楔，通风道安装完毕后，对结构楼板洞口进行封堵，先对洞口的混凝土结构边进行剔凿并清理干净，然后洞口进行吊模，随后用C20的豆石混凝土灌注板洞，同楼板施工一样要洒水养护，参见下图示意。

2.7、烟风道与墙体缝隙应使用砂浆进行封堵密实，缝隙处应粘贴玻纤带网格布一层加强。

三、质量保证措施1、节点构造，构件位置，连接锚固方法符合规范要求。

烟道安装施工技术交底一、工艺流程烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→两次C20 砼填实预留孔→满挂钢丝网→抹灰→养护1、烟道外观质量检查：烟气道内外表面应光滑平直，不得有凹凸不平、麻面、裂缝，拐角应倒圆。

烟道尺寸允许偏差：烟气道两端部平面应方正，截面对角线误差≤3mm，壁厚≤±2mm，侧向弯曲≤4mm，长度误差≤4mm，并不得有扭曲现象。

烟气道安装应在工程管道安装完毕之后楼地面、墙面、平顶粉刷施工前进行。

出屋面烟气道安装应在屋面保温隔热层、防水层施工之前进行。

2、首层安装时，先用1：2 的水泥浆找平地面。

3、安装烟气道应自下而上逐层安装，每安装好三层烟气道，在烟气道顶端管道长边两侧距边50 mm 处各放一根Φ10 钢筋，该钢筋长度应比预留孔长100 mm，两端有50 mm 搁置在楼板上，然后在上一层烟气道管的底部下口，相应位置用老虎钳钳二个凹口，以便上下烟气道连接口之间紧密吻合。

施工时搁置钢筋钢筋位置应剔凿凹口，可有效防止安装过程中，钢筋移动。

4、安装烟气道前，应检查楼板预留孔及烟气道的安装方向位置，弹出中心线，然后在烟气道垂直面两侧也弹出中心线，将烟气道就位，周边用木楔固定，挂线校直。

烟气道离墙面距离不大于 2 厘米。

5、排气道安装就位后，上下烟气道结合面满涂沥青防水油膏，梁板洞口边应进行凿毛，再支底模用C20 细石砼分两次将预留孔的缝振捣密实，并捣成高出楼面300 mm 的防水反口。

同时在排气道外壁满挂网（增强材料），两边墙体搭接长200mm，外抹M7.5 水泥砂浆6、安装自控调压、侧开式防火止逆阀应与烟气道的连接应平整、密封、不漏气，并注意止逆阀高度是否正确。

7、安装时，每层搁置钢筋必须设置到位，严禁遗漏。

8、安装收工时必须将最上端烟道口覆盖，防止落入杂物。

二、成品保护措施1、严禁吊装时撞击烟道且挂网时锤击烟道。

2、安装好后立即做好保护措施，防止烟道被损坏。

一、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 工程规模：[工程规模]4. 标准层高：[标准层高]5. 烟气道材质：[烟气道材质]6. 烟气道尺寸：[烟气道尺寸]7. 结构预留洞口尺寸：[结构预留洞口尺寸]二、交底依据1. 国家相关安全法规和标准2. 《建筑给水排水及采暖工程施工及验收规范》3. 《施工现场临时用电安全技术规范》4. 《建筑工程施工安全检查标准》三、施工目标要求1. 确保施工过程中人员安全、设备安全、环境安全。

2. 按时、按质、按量完成烟道安装工程。

3. 确保烟道安装质量符合设计要求和规范标准。

四、安全技术措施1. 施工前准备a. 对施工人员进行安全技术培训，确保施工人员掌握烟道安装的相关知识和技能。

b. 对施工设备进行检查，确保设备性能良好，符合安全要求。

c. 检查施工现场，确保场地平整、道路畅通、安全警示标志齐全。

2. 施工过程安全措施a. 人员安全：1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 施工现场设置安全警示标志，提醒施工人员注意安全。

3. 高空作业时，必须系好安全带，使用安全绳。

4. 交叉作业时，必须设置隔离设施，防止人员误入危险区域。

b. 设备安全：1. 严格按照设备操作规程进行操作，确保设备运行稳定。

2. 定期对设备进行维护保养，发现故障及时处理。

c. 环境安全：1. 施工现场保持整洁，及时清理垃圾，防止环境污染。

2. 确保施工现场通风良好，防止有害气体积聚。

3. 应急预案a. 施工过程中发生意外事故，立即启动应急预案。

b. 对受伤人员进行现场急救，并及时送往医院治疗。

c. 对事故现场进行保护，配合相关部门进行调查和处理。

五、作业程序要求1. 烟道安装前，对施工现场进行清理，确保场地平整、道路畅通。

2. 根据设计图纸和规范要求，进行烟道定位和放线。

3. 安装烟道前，检查烟道尺寸、形状和材质是否符合要求。

4. 安装烟道时，注意保持烟道水平、垂直，确保烟道连接牢固。

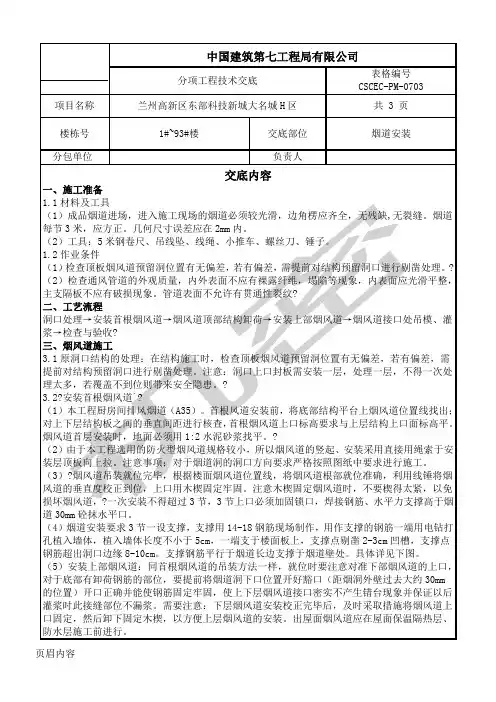

中国建筑第七工程局有限公司分项工程技术交底表格编号CSCEC-PM-0703项目名称兰州高新区东部科技新城大名城H区共 3 页楼栋号1#~93#楼交底部位烟道安装分包单位负责人交底内容一、施工准备1.1材料及工具（1）成品烟道进场，进入施工现场的烟道必须较光滑，边角楞应齐全，无残缺,无裂缝。

烟道每节3米，应方正。

几何尺寸误差应在2mm内。

（2）工具：5米钢卷尺、吊线坠、线绳、小推车、螺丝刀、锤子。

1.2作业条件（1）检查顶板烟风道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。

? （2）检查通风管道的外观质量，内外表面不应有裸露纤维，塌陷等现象，内表面应光滑平整，主支隔板不应有破损现象。

管道表面不允许有贯通性裂纹?二、工艺流程洞口处理→安装首根烟风道→烟风道顶部结构卸荷→安装上部烟风道→烟风道接口处吊模、灌浆→检查与验收?三、烟风道施工3.1原洞口结构的处理：在结构施工时，检查顶板烟风道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。

注意：洞口上口封板需安装一层，处理一层，不得一次处理太多，若覆盖不到位则带来安全隐患。

?3.2?安装首根烟风道`?（1）本工程厨房间排风烟道（A35）。

首根风道安装前，将底部结构平台上烟风道位置线找出；对上下层结构板之间的垂直间距进行核查，首根烟风道上口标高要求与上层结构上口面标高平。

烟风道首层安装时，地面必须用1:2水泥砂浆找平。

?（2）由于本工程选用的防火型烟风道规格较小，所以烟风道的竖起、安装采用直接用绳索于安装层顶板向上拉。

注意事项；对于烟道洞的洞口方向要求严格按照图纸中要求进行施工。

（3）?烟风道吊装就位完毕，根据楼面烟风道位置线，将烟风道根部就位准确，利用线锤将烟风道的垂直度校正到位，上口用木楔固定牢固。

注意木楔固定烟风道时，不要楔得太紧，以免损坏烟风道，?一次安装不得超过3节，3节上口必须加固锁口，焊接钢筋、水平力支撑高于烟道30mm砼抹水平口。

烟道安装技术交底1、范围本工程室内厨房排烟道的安装施工。

2、施工准备2.1.1.2 技术要求：厨房排烟道主要技术性能2.1.2 工具：2m 托线板、无齿锯、撬棍、笤帚、水桶、钢丝刷、灰槽、抹子、木楔、手锤、橡皮锤、软毛刷、射钉枪等。

2.2 作业条件：2.2.1 结构已验收，烟道口按照550x450尺寸预留，烟道口堆积混凝土和钢筋清理干净。

2.2.2 操作地点环境温度不低于5℃。

2.2.3 正式安装以前，先试安装样板一道，经鉴定合格后再正式安装。

2.3 施工前准备2.3.1 施工前对产品的型号、规格数量、层号、箭头方向做详细检查，并应对在运输过程中造成缺陷的产品及工地现场造成缺陷进行及时修补，不符合要求的产品不得使用。

2.3.2 由于本次烟道两边靠墙，每两层在墙上打洞，安装支撑钢筋，以免下层烟道被压坏。

2.3.3 检查楼板排风道预留洞位置、尺寸大小，上下楼板预留洞是否垂直对中，由顶层洞口放线，采用吊线锤的方法直到底层洞口做大面、小面的控制中心线，方可安装施工。

3 施工工艺 3.1 工艺流程：→→→→3.2 在排气道相互垂直的两个侧面上，弹好中心线。

3.3 检查排气道进气口位置及气流箭头方向，找正排气道的进气口左右位置。

3.4 安装方法：3.4.1 排气道采用把安装的排气道送到每一层自下而上安装，将排风道上端以绳绕管四周捆好，穿入上方预留洞口内，从上一层起吊，由四人从下面抬起，将排风道套入上方预留洞内，在底层安装好支撑钢筋，然后将通风道落下。

3.4.2 将排气道上二个方向的中心线与楼板面上二个方向的中心线对好，用靠尺效正通风道的垂直位置，然后用木楔将排气道临时固定。

3.4.3 .排气道承托方法：在管道根部留置Ф14～Ф18钢筋，支承在楼板基层上，钢筋搭于楼板长度≥50mm，遇混凝土墙位置采用植筋锚固，锚固深度≥50mm。

具体见下图。

3.4.4 做好管道端口密封及隔板端面，选用材料JP891水泥砂浆改性剂，细砂调制水泥砂浆配比为1:2:0.25-0.5比例混合搅拌均匀成水泥砂浆即可。

一、交底对象全体参与烟风道制作施工的施工人员、技术人员及管理人员。

二、交底目的为确保烟风道制作过程中的安全，提高施工质量，预防事故发生，特进行安全技术交底。

三、交底内容1. 施工前的准备工作（1）认真阅读施工图纸，了解烟风道的位置、尺寸、材料及施工要求。

（2）对施工现场进行安全检查，确保场地平整、通风良好，排除安全隐患。

（3）施工前对施工人员进行安全教育和培训，提高安全意识。

2. 施工过程中的安全注意事项（1）烟风道材料及构件的搬运、安装过程中，应轻拿轻放，避免碰撞、摔落。

（2）高空作业时，必须系好安全带，确保安全。

严禁酒后作业。

（3）烟风道安装过程中，如需使用脚手架，应确保脚手架稳固可靠，作业人员应遵守脚手架使用规定。

（4）施工过程中，如需使用电动工具，应确保电动工具绝缘良好，操作人员应穿戴绝缘手套、绝缘鞋等防护用品。

（5）施工过程中，如需进行焊接作业，应确保焊接区域通风良好，避免一氧化碳中毒。

3. 施工过程中的质量控制（1）烟风道材料应符合设计要求，质量合格。

（2）烟风道安装应严格按照设计图纸进行，确保尺寸准确、位置正确。

（3）烟风道接口处应密封严密，防止漏烟、漏气。

（4）烟风道安装完成后，应对其进行检验，确保符合设计要求。

4. 施工过程中的应急处理（1）发生火灾时，立即切断电源，使用灭火器进行灭火。

（2）发生触电事故时，立即切断电源，进行急救。

（3）发生高空坠落事故时，立即进行现场救援，同时上报相关部门。

四、交底要求1. 施工人员必须认真听取安全技术交底，了解施工过程中的安全注意事项。

2. 施工人员应严格遵守安全操作规程，确保施工安全。

3. 施工过程中，如发现安全隐患，应立即停止施工，并及时上报。

4. 施工完成后，应对施工过程进行总结，分析经验教训，不断提高施工安全水平。

五、附则1. 本安全技术交底自发布之日起实施。

2. 施工过程中如有未尽事宜，可根据实际情况进行补充和修改。

3. 本安全技术交底由项目安全负责人负责解释。

工程名称交底部位烟风道安装工程编号日期2019.10.15交底内容：一、工程概况施工一标段包括10栋住宅楼1#、2#、3#、4#、5#、6#、7#、9#、10#、11#楼（主楼为地下2层、地上18层、标准层层高为2.9米），S1#至S4#商业，地下车库。

住宅为剪力墙结构筏板基础，S1#至S4#商业为框架结构（从车库生根），车库为框架结构独立基础，建筑面积164278.24平米。

二、施工准备（1）技术准备参与施工的技术管理人员及施工班组工人熟悉图纸，图纸会审、变更、技术质量交底内容，熟悉进度计划安排，机具材料计划编制及进出等各项工作。

技术人员和管理人员组织有关施工人员在每道工序作业前，认真学习国家施工及验收规范和质量标准，熟悉图纸工序内容，做好施工前技术交底要求，使每个人在施工过程中做到质量第一，安全第一。

在施工中所需设工具、材料及早提出计划，做好准备并运送到场。

以确保按甲方合同工期按时完成任务。

（2）材料准备厨房及卫生间必须采用具备防火、防串烟和防倒灌等功能排气系统（即止逆阀、排风道、风帽等组成的排气系统），系统产品必须取得相关的质量评定证书。

住宅工程中选用的厨房、卫生间排气系统必须符合设计文件要求。

产品进入施工现场，建设、监理和施工单位质检人员必须对排气系统的通风系统性能测试报告、排气道及止逆阀的耐火极限性能检验报告、垂直承载力及抗柔性冲击性能检测报告的原价进行严格审查。

进入施工现场的排气道均应在进风口下部标明生产厂家、制品标记、生产日期以及气流方向，并加盖“合格”印章，同时提供出厂合格证。

根据图纸设计要求，厨房排烟道成品尺寸为400*300mm，卫生间排烟道成品尺寸为250*250mm。

排气道加工高度要求同层高尺寸，所有排排气道接口中心距顶板下皮170mm （结构面起）。

卫生间留洞尺寸为Ф120mm，厨房烟道留洞尺寸为Ф170mm。

（3）检验批划分产品进入施工现场后，必须对排气道壁厚、外观质量及尺寸与形位允许偏差进行见证取样复检。

一、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 标准层高：[标准层高]米4. 住宅厨房排烟道材质：[材料名称]5. 排烟道尺寸：[长]×[宽]米6. 结构预留洞口尺寸：[长]×[宽]米二、交底依据1. 《建筑工程施工安全技术规范》2. 《烟道安装技术规范》3. 《施工现场安全检查标准》三、施工目标要求1. 确保烟道安装工程安全、质量、进度符合要求。

2. 严格遵守各项安全操作规程，杜绝安全事故发生。

四、安全技术措施1. 人员安全：（1）施工人员必须经过专业培训，取得上岗证后方可上岗。

（2）施工人员必须佩戴安全帽、安全带等个人防护用品。

（3）施工人员应熟悉施工现场环境，了解危险源，遵守安全操作规程。

2. 工具设备安全：（1）所有施工工具设备必须符合国家标准，并经过检验合格。

（2）使用电动工具时，必须使用漏电保护器，确保人身安全。

（3）高空作业时，必须使用安全绳、安全带等安全防护措施。

3. 施工现场安全：（1）施工现场应设置安全警示标志，明确危险区域。

（2）施工现场应保持整洁，避免杂物堆积。

（3）施工现场应设置安全通道，确保人员疏散畅通。

4. 烟道安装安全：（1）安装前，应检查烟道材质、尺寸是否符合要求，结构预留洞口尺寸是否合适。

（2）安装过程中，应确保烟道与墙体、楼板等部位连接牢固，防止脱落。

（3）安装过程中，应防止烟道内部积灰、积水，确保排烟畅通。

（4）安装完成后，应进行试压、试抽，确保烟道密封性能良好。

五、作业程序要求1. 施工前，组织施工人员进行技术交底，明确施工任务、安全措施、作业程序等。

2. 施工过程中，严格执行安全操作规程，确保施工安全。

3. 施工完成后，进行自检、互检、专检，确保工程质量。

4. 施工过程中，如发现安全隐患，应立即停止施工，整改后方可继续施工。

六、风险控制1. 高空作业风险：加强安全防护措施，确保施工人员安全。

2. 火灾爆炸风险：加强施工现场消防安全管理，确保火灾爆炸事故发生。

烟风道安装施工技术交底一、材料要求1.通风道:使用水泥砂浆材质的通风道，卫生间通风道的型号为:XX*XXmm,厨房通风道的型号为xx*xxmm o2、固定材质:膨胀螺丝(Φ10),L30*30*3mm角钢。

3、水泥砂浆，配比见图纸说明。

二、主要机具卷尺，激光水平仪，锤子，冲击钻，墨斗，线坠等。

三、作业条件1.排风道分类挂牌存放，存放场地的表面平整并采取排水措施，防止积水对排风道造成损害。

同时，存放时需将排风道水平分层堆放，并限制堆放高度不超过L5米，以方便存取和搬运。

底层及层与层之间使用垫木进行分隔，垫木位置应位于同一条垂直线上，垫木距离排风道端部20-30厘米。

此外，为了确保排风道不受损坏，存放时还需注意以下几点：存放时应避免阳光直射，以防止紫外线对排风道造成损害；存放时应避免与腐蚀性物质接触，以防止腐蚀性物质对排风道造成损害；存放时应避免受到剧烈震动或撞击，以防止损坏排风道内部结构。

2、施工前详细检查产品型号、规格、数量，按图纸搬运到位。

3、根据排风道留洞的位置的正反和朝向，使用墨斗弹出中心线。

4、施工前使用吊坠检查整楼上下的预留洞是否垂直居中，发现有偏差的情况，及时进行剔凿清理，清理完成后在周边洞口弹出20控制线。

5、使用施工电梯运送烟风道至楼层中，从顶层吊线至一层保证线垂直畅通，然后从一层开始从下往上安装烟风道。

6、排风道安装之前，检查厨卫间的管道等构件是否安装完成。

7、在楼板位置弹出将要安装排风道的中心线，安装的时候以中心线为基准，以保证排风道的位置与垂直度。

四、操作工艺1、排风道搬运过程中，使用双手平抬，保证兜底，操作过程中轻拿轻放，避免碰撞和破坏成品，严禁人员踩踏。

2、工艺流程3、安装排风道之前，每层的预留洞口需要放线定位，并且使用C20混凝土或者MlO水泥砂浆抹灰找平，当结构强度达到一半后，可以进行下一层的排风道安装。

4、一层施工完成后，二层及以上的楼层需要使用L30X30X3的角钢内角对排风道进行承托处理，在楼板上放置固定结束后，使用细石混凝土抹八字角。
