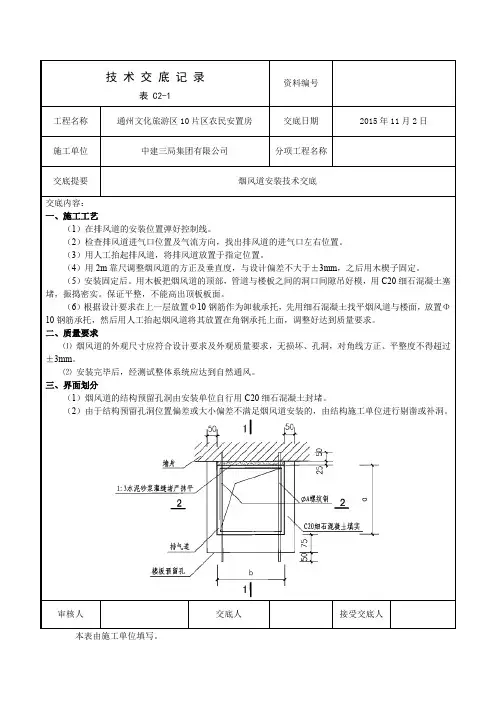

烟风道安装技术交底

交底内容：
一、施工工艺
（1）在排风道的安装位置弹好控制线。

（2）检查排风道进气口位置及气流方向，找出排风道的进气口左右位置。

（3）用人工抬起排风道，将排风道放置于指定位置。

（4）用2m靠尺调整烟风道的方正及垂直度，与设计偏差不大于±3mm，之后用木楔子固定。

（5）安装固定后。

用木板把烟风道的顶部，管道与楼板之间的洞口间隙吊好模，用C20细石混凝土塞堵，振捣密实。

保证平整，不能高出顶板板面。

（6）根据设计要求在上一层放置Φ10钢筋作为卸载承托，先用细石混凝土找平烟风道与楼面，放置Φ10钢筋承托，然后用人工抬起烟风道将其放置在角钢承托上面，调整好达到质量要求。

二、质量要求
⑴烟风道的外观尺寸应符合设计要求及外观质量要求，无损坏、孔洞，对角线方正、平整度不得超过±3mm。

⑵安装完毕后，经测试整体系统应达到自然通风。

三、界面划分
（1）烟风道的结构预留孔洞由安装单位自行用C20细石混凝土封堵。

（2）由于结构预留孔洞位置偏差或大小偏差不满足烟风道安装的，由结构施工单位进行剔凿或补洞。

工程名称交底日期

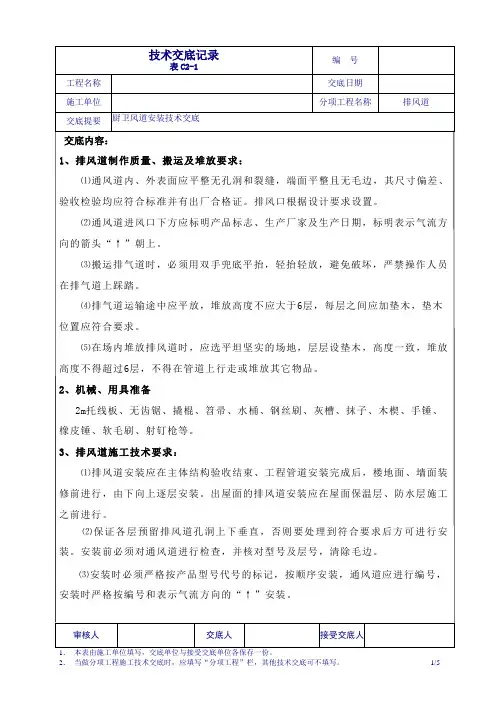

施工单位分项工程名称排风道交底提要厨卫风道安装技术交底
审核人交底人接受交底人
排风道的安装做法如下图：
工程名称
交底日期
施工单位分项工程名称排风道
交底提要厨卫风道安装技术交底
审核人交底人接受交底人
工程名称交底日期
施工单位分项工程名称排风道交底提要厨卫风道安装技术交底
审核人交底人接受交底人
5、质量标准
⑴每层排气道中心线与楼板定位线误差应不大于3mm。

⑵每层排气道垂直偏差应不大于3mm。

⑶端面及隔板处应作好密封。

烟风道安装施工技术交底烟风道安装施工技术交底1技术交底范围(1)厨房通风道及卫生间通风道。

2设计情况（1）水泥砂浆通风道：厨房通风道型号为320*400mm，卫生间通风道型号为300*320mm。

（2）角钢：L30*30*3mm、Φ10钢质膨胀螺栓。

（3）聚合物水泥砂浆3施工工艺流程（1）工艺流程见附图：4工艺操作要点和质量要求（1）排风道抬运：排风道运至现场，在现场抬运管体时，必须用双手兜底平抬，轻抬轻放，严禁碰撞，损坏制品，严禁人员在排风道上踩踏。

（2）在安装底层第一根排风道之前，应首先按设计图纸放线定位，用C20混凝土垫层抹平找平，当混凝土强度达到设计强度的50％以后，方能进行上一层管道的安装。

（3）管道安装中，二层及二层以上每层作一次承托处理，用L30X30X3的角钢内角向里将排风道承托住，座在楼板上，然后用细石混凝土浇注成八字型；每层做密封处理，在两根排风道管体结合部必须涂抹水泥砂浆，水泥砂浆用量不要放量过多，以不将水泥砂浆挤出为宜。

（4）排风道固定后与楼板之间的空隙，需支吊模，然后用C20细石混凝土灌实，注意所灌混凝土不得高于风道管口凝土不得高于风道管口，待24小时后再将木楔抽出，再安装上一层排风道。

（5）排风道施工安装过程中，为防止杂物掉进管道内，管口应采取遮盖措施。

（6）安装出屋面的排风道在屋面保温、防水施工前进行。

（7）通风道管体立完后，在室内进行装修之前，施工单位要安装导流装置，生产厂家以将倒流装置定位点打好眼，按照图集中要求将倒流装置安装固定好，待室内装修后，再安装排气阀。

（8）排风道的止逆阀安装依照建筑风口方向留置。

厨房风口留置高度以建筑1000mm线上返1250mm为风口中心线，卫生间风口留置高度以建筑1000mm 线上返1250mm为风口中心线。

（9）通风道安装大样图（见附图）：（10）待通风道安装验收合格，室内装修基本完成后，项目通知，再开始安装止逆阀。

5施工规范及验收标准5.1施工规范(1)排风道管体内外表面平整；(2)排气道采用钢丝焊网进行加强，壁厚为15厚；(3)排气道与墙体交接处的缝隙，用砂浆堵缝，外粘贴玻纤网格布；(4)样板先行：施工前完成工序样板审批和交底，施工初期要特别关注各施工队是否按工序样板执行；(5)排气道安装必须由下而上依次进行；(6)排气道安装就位后，应在楼板顶预留孔洞之间的缝隙处职称楼板底模，用C20细石混凝土分两次将缝隙密封填实，并做好防水处理；(7)排风道安装完成一层，必须进行报验，合格后再进行上层安装；(8)允许偏差及检查方法：表5.1-1允许偏差及检查方法表5.1-2排风道（每层）安装允许偏差表5.2质量验收标准5.2.1排风道管体主控项目(1)排风道管体预制所使用的材料质量和技术性能均符合有关国家标准。

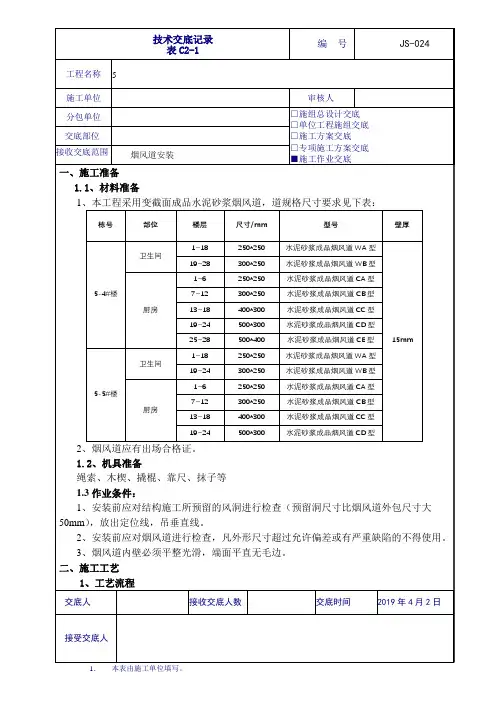

5 施工单位 审核人分包单位 □施组总设计交底 □单位工程施组交底 □施工方案交底 □专项施工方案交底 ■施工作业交底交底部位接收交底范围烟风道安装交底人接收交底人数交底时间2019年4月2日弹出风道位置线→调整风洞大小→装风道→调垂直→用木楔固定→座浆→安装钢筋卸力→装上层通风道→调垂直→检查→用木楔固定→支模→灌注楼板缝→防护→安装排风口2、施工工艺2.1、根据附近的轴线，把烟道的垂直控制线返到墙面上，根据控制线，检查楼板预留洞尺寸及位置是否满足设计要求，否则根据设计图纸对现场结构预留洞位置进行修整。

2.2、首层安装时在烟风道位置先用1：2水泥砂浆对楼板进行找平，然 后安装风道，保证其位置及垂直度满足设计要求；2.3、在上下烟风道连接处，通风道安装时先安装卸力钢筋，安装方法及构造要求见下图，钢筋采用2C 12，长度应大于洞口宽度160mm ，可设于短边或长边，：2.4、在上下烟风道连接处，应使用抹水泥砂浆粘结严密，对其垂直度校正后，风道上方用木楔暂时卡固于楼板上。

2.5、通风道的安装采用人力钢丝绳吊装的方法。

安装本层时，将棕绳或钢丝绳吊装点设置在本层以上二层或是三层的顶板面上（钢丝绳或棕绳的长度视吊点位置而定），即钢丝绳吊装点每层或每两层一提升。

安装最顶层的通风道时，将钢丝绳吊装点固定在顶层顶板上支设的三脚架上。

5施工单位审核人分包单位□施组总设计交底□单位工程施组交底□施工方案交底□专项施工方案交底■施工作业交底交底部位接收交底范围烟风道安装交底人接收交底人数交底时间2019年4月2日2.6、再次检查风道的位置及上下垂直度，撤出木楔，通风道安装完毕后，对结构楼板洞口进行封堵，先对洞口的混凝土结构边进行剔凿并清理干净，然后洞口进行吊模，随后用C20的豆石混凝土灌注板洞，同楼板施工一样要洒水养护，参见下图示意。

2.7、烟风道与墙体缝隙应使用砂浆进行封堵密实，缝隙处应粘贴玻纤带网格布一层加强。

三、质量保证措施1、节点构造，构件位置，连接锚固方法符合规范要求。

烟道安装施工技术交底一、工艺流程烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→两次C20 砼填实预留孔→满挂钢丝网→抹灰→养护1、烟道外观质量检查：烟气道内外表面应光滑平直，不得有凹凸不平、麻面、裂缝，拐角应倒圆。

烟道尺寸允许偏差：烟气道两端部平面应方正，截面对角线误差≤3mm，壁厚≤±2mm，侧向弯曲≤4mm，长度误差≤4mm，并不得有扭曲现象。

烟气道安装应在工程管道安装完毕之后楼地面、墙面、平顶粉刷施工前进行。

出屋面烟气道安装应在屋面保温隔热层、防水层施工之前进行。

2、首层安装时，先用1：2 的水泥浆找平地面。

3、安装烟气道应自下而上逐层安装，每安装好三层烟气道，在烟气道顶端管道长边两侧距边50 mm 处各放一根Φ10 钢筋，该钢筋长度应比预留孔长100 mm，两端有50 mm 搁置在楼板上，然后在上一层烟气道管的底部下口，相应位置用老虎钳钳二个凹口，以便上下烟气道连接口之间紧密吻合。

施工时搁置钢筋钢筋位置应剔凿凹口，可有效防止安装过程中，钢筋移动。

4、安装烟气道前，应检查楼板预留孔及烟气道的安装方向位置，弹出中心线，然后在烟气道垂直面两侧也弹出中心线，将烟气道就位，周边用木楔固定，挂线校直。

烟气道离墙面距离不大于 2 厘米。

5、排气道安装就位后，上下烟气道结合面满涂沥青防水油膏，梁板洞口边应进行凿毛，再支底模用C20 细石砼分两次将预留孔的缝振捣密实，并捣成高出楼面300 mm 的防水反口。

同时在排气道外壁满挂网（增强材料），两边墙体搭接长200mm，外抹M7.5 水泥砂浆6、安装自控调压、侧开式防火止逆阀应与烟气道的连接应平整、密封、不漏气，并注意止逆阀高度是否正确。

7、安装时，每层搁置钢筋必须设置到位，严禁遗漏。

8、安装收工时必须将最上端烟道口覆盖，防止落入杂物。

二、成品保护措施1、严禁吊装时撞击烟道且挂网时锤击烟道。

2、安装好后立即做好保护措施，防止烟道被损坏。

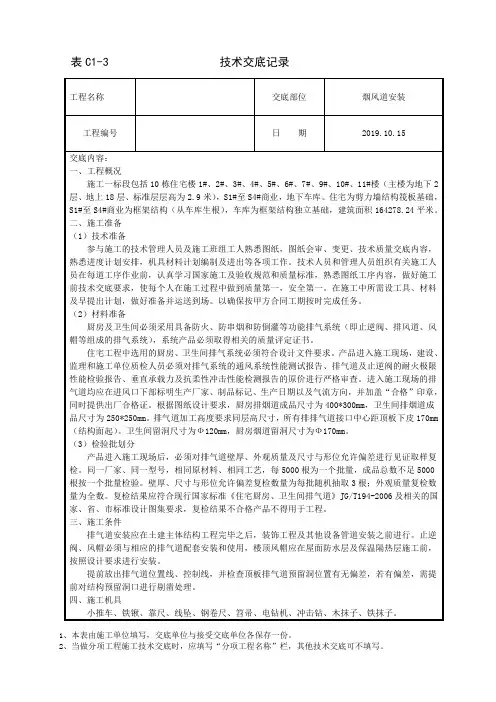

工程名称交底部位烟风道安装工程编号日期2019.10.15交底内容：一、工程概况施工一标段包括10栋住宅楼1#、2#、3#、4#、5#、6#、7#、9#、10#、11#楼（主楼为地下2层、地上18层、标准层层高为2.9米），S1#至S4#商业，地下车库。

住宅为剪力墙结构筏板基础，S1#至S4#商业为框架结构（从车库生根），车库为框架结构独立基础，建筑面积164278.24平米。

二、施工准备（1）技术准备参与施工的技术管理人员及施工班组工人熟悉图纸，图纸会审、变更、技术质量交底内容，熟悉进度计划安排，机具材料计划编制及进出等各项工作。

技术人员和管理人员组织有关施工人员在每道工序作业前，认真学习国家施工及验收规范和质量标准，熟悉图纸工序内容，做好施工前技术交底要求，使每个人在施工过程中做到质量第一，安全第一。

在施工中所需设工具、材料及早提出计划，做好准备并运送到场。

以确保按甲方合同工期按时完成任务。

（2）材料准备厨房及卫生间必须采用具备防火、防串烟和防倒灌等功能排气系统（即止逆阀、排风道、风帽等组成的排气系统），系统产品必须取得相关的质量评定证书。

住宅工程中选用的厨房、卫生间排气系统必须符合设计文件要求。

产品进入施工现场，建设、监理和施工单位质检人员必须对排气系统的通风系统性能测试报告、排气道及止逆阀的耐火极限性能检验报告、垂直承载力及抗柔性冲击性能检测报告的原价进行严格审查。

进入施工现场的排气道均应在进风口下部标明生产厂家、制品标记、生产日期以及气流方向，并加盖“合格”印章，同时提供出厂合格证。

根据图纸设计要求，厨房排烟道成品尺寸为400*300mm，卫生间排烟道成品尺寸为250*250mm。

排气道加工高度要求同层高尺寸，所有排排气道接口中心距顶板下皮170mm （结构面起）。

卫生间留洞尺寸为Ф120mm，厨房烟道留洞尺寸为Ф170mm。

（3）检验批划分产品进入施工现场后，必须对排气道壁厚、外观质量及尺寸与形位允许偏差进行见证取样复检。

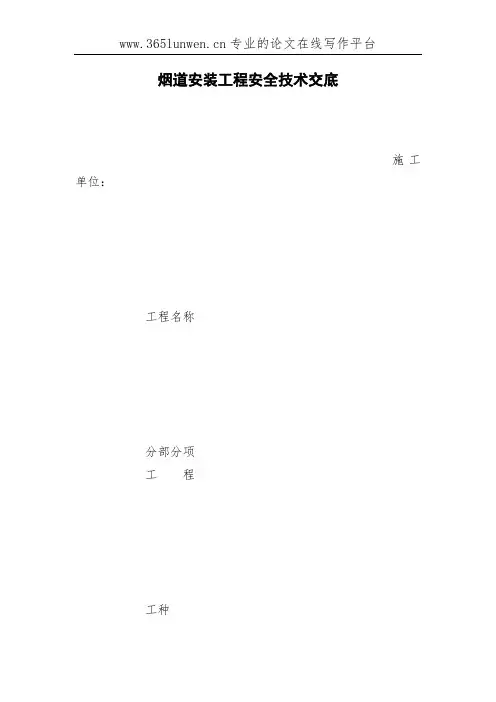

烟道安装工程安全技术交底施工单位：工程名称分部分项工程工种烟道安装工一、安全要求：⑴.严禁酒后作业，进入施工现场必须正确佩戴安全帽。

⑵.严禁从架子上攀爬上下，必须从安全通道行走。

⑶.烟道和风道吊装时，必须用钢丝绳两点起吊，脚手架上必须满铺脚手架板作为操作平台。

⑷.预留洞口清理时，建筑垃圾严禁从预留洞口直接往下扔，防止伤人。

⑸.每根烟道竖立后必须有人扶稳，用木楔加固后方可松手，防止倾斜伤人。

二、排烟气道原材料要求：由于水泥薄壁预制烟道的耐火极限和抗柔性冲击性能很难达到国家标准要求，排烟气道制品应使用符合国家规范要求的高强玻镁防火板等防火材料组合拼装制成，以消除排烟气道内油垢积累日久产生的火灾隐患，原材料应符合下列要求：⑴.玻镁防火板质量应不低于JC 688-2006《玻镁平板》中D类要求。

⑵.排烟道组合制作应该以无机耐火黏合材料粘接。

管体不得有裂纹，内壁交界处应有三角形实心固定条, 预留导风口应通畅。

三、排烟气道安装质量要求：⑴.安装前必须对烟道、排风道的标志、尺寸及外观进行检查，校对各部位的型号；⑵.检查楼板预留洞是否符合设计要求，上下楼板孔洞是否垂直和对中，不符合要求时应进行修整。

⑶.排风道安装应从底层开始，自下而上逐层安装。

起始层应用1：2水泥浆找平。

上下排风道对接应用水泥砂浆加胶黏剂密封，配比为水泥：砂：801建筑胶=1 : 2 ：0.25~0.5，并检查接口是否严实及管体中心线是否对中。

⑷.第一层烟道或排风道安装就位后，四周用木楔做临时固定，然后安装上一层烟道或排风道，一次安装最多不超过三层，排风道就位后，排风道与楼板预留洞之间的缝隙用C20细石混凝土（内掺占水泥用量5%的膨胀剂）浇灌密实，再用防水油膏密封，待浇灌细石混凝土时将木楔取出。

砼灌缝前应提前浇水湿润并座浆。

⑸.楼板缝隙吊模应牢固、平整，二次浇筑时严禁跑模，砼应振捣密实。

砼浇注后应浇水养护，防止砼收缩裂缝。

砼浇筑五天后再进行模板拆除。

一、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 标准层高：[标准层高]米4. 住宅厨房排烟道材质：[材料名称]5. 排烟道尺寸：[长]×[宽]米6. 结构预留洞口尺寸：[长]×[宽]米二、交底依据1. 《建筑工程施工安全技术规范》2. 《烟道安装技术规范》3. 《施工现场安全检查标准》三、施工目标要求1. 确保烟道安装工程安全、质量、进度符合要求。

2. 严格遵守各项安全操作规程，杜绝安全事故发生。

四、安全技术措施1. 人员安全：（1）施工人员必须经过专业培训，取得上岗证后方可上岗。

（2）施工人员必须佩戴安全帽、安全带等个人防护用品。

（3）施工人员应熟悉施工现场环境，了解危险源，遵守安全操作规程。

2. 工具设备安全：（1）所有施工工具设备必须符合国家标准，并经过检验合格。

（2）使用电动工具时，必须使用漏电保护器，确保人身安全。

（3）高空作业时，必须使用安全绳、安全带等安全防护措施。

3. 施工现场安全：（1）施工现场应设置安全警示标志，明确危险区域。

（2）施工现场应保持整洁，避免杂物堆积。

（3）施工现场应设置安全通道，确保人员疏散畅通。

4. 烟道安装安全：（1）安装前，应检查烟道材质、尺寸是否符合要求，结构预留洞口尺寸是否合适。

（2）安装过程中，应确保烟道与墙体、楼板等部位连接牢固，防止脱落。

（3）安装过程中，应防止烟道内部积灰、积水，确保排烟畅通。

（4）安装完成后，应进行试压、试抽，确保烟道密封性能良好。

五、作业程序要求1. 施工前，组织施工人员进行技术交底，明确施工任务、安全措施、作业程序等。

2. 施工过程中，严格执行安全操作规程，确保施工安全。

3. 施工完成后，进行自检、互检、专检，确保工程质量。

4. 施工过程中，如发现安全隐患，应立即停止施工，整改后方可继续施工。

六、风险控制1. 高空作业风险：加强安全防护措施，确保施工人员安全。

2. 火灾爆炸风险：加强施工现场消防安全管理，确保火灾爆炸事故发生。

烟风道安装施工技术交底一、材料要求1.通风道:使用水泥砂浆材质的通风道，卫生间通风道的型号为:XX*XXmm,厨房通风道的型号为xx*xxmm o2、固定材质:膨胀螺丝(Φ10),L30*30*3mm角钢。

3、水泥砂浆，配比见图纸说明。

二、主要机具卷尺，激光水平仪，锤子，冲击钻，墨斗，线坠等。

三、作业条件1.排风道分类挂牌存放，存放场地的表面平整并采取排水措施，防止积水对排风道造成损害。

同时，存放时需将排风道水平分层堆放，并限制堆放高度不超过L5米，以方便存取和搬运。

底层及层与层之间使用垫木进行分隔，垫木位置应位于同一条垂直线上，垫木距离排风道端部20-30厘米。

此外，为了确保排风道不受损坏，存放时还需注意以下几点：存放时应避免阳光直射，以防止紫外线对排风道造成损害；存放时应避免与腐蚀性物质接触，以防止腐蚀性物质对排风道造成损害；存放时应避免受到剧烈震动或撞击，以防止损坏排风道内部结构。

2、施工前详细检查产品型号、规格、数量，按图纸搬运到位。

3、根据排风道留洞的位置的正反和朝向，使用墨斗弹出中心线。

4、施工前使用吊坠检查整楼上下的预留洞是否垂直居中，发现有偏差的情况，及时进行剔凿清理，清理完成后在周边洞口弹出20控制线。

5、使用施工电梯运送烟风道至楼层中，从顶层吊线至一层保证线垂直畅通，然后从一层开始从下往上安装烟风道。

6、排风道安装之前，检查厨卫间的管道等构件是否安装完成。

7、在楼板位置弹出将要安装排风道的中心线，安装的时候以中心线为基准，以保证排风道的位置与垂直度。

四、操作工艺1、排风道搬运过程中，使用双手平抬，保证兜底，操作过程中轻拿轻放，避免碰撞和破坏成品，严禁人员踩踏。

2、工艺流程3、安装排风道之前，每层的预留洞口需要放线定位，并且使用C20混凝土或者MlO水泥砂浆抹灰找平，当结构强度达到一半后，可以进行下一层的排风道安装。

4、一层施工完成后，二层及以上的楼层需要使用L30X30X3的角钢内角对排风道进行承托处理，在楼板上放置固定结束后，使用细石混凝土抹八字角。
