24-烟风道安装技术交底

交底内容：
一、施工工艺
（1）在排风道的安装位置弹好控制线。

（2）检查排风道进气口位置及气流方向，找出排风道的进气口左右位置。

（3）用人工抬起排风道，将排风道放置于指定位置。

（4）用2m靠尺调整烟风道的方正及垂直度，与设计偏差不大于±3mm，之后用木楔子固定。

（5）安装固定后。

用木板把烟风道的顶部，管道与楼板之间的洞口间隙吊好模，用C20细石混凝土塞堵，振捣密实。

保证平整，不能高出顶板板面。

（6）根据设计要求在上一层放置Φ10钢筋作为卸载承托，先用细石混凝土找平烟风道与楼面，放置Φ10钢筋承托，然后用人工抬起烟风道将其放置在角钢承托上面，调整好达到质量要求。

二、质量要求
⑴烟风道的外观尺寸应符合设计要求及外观质量要求，无损坏、孔洞，对角线方正、平整度不得超过±3mm。

⑵安装完毕后，经测试整体系统应达到自然通风。

三、界面划分
（1）烟风道的结构预留孔洞由安装单位自行用C20细石混凝土封堵。

（2）由于结构预留孔洞位置偏差或大小偏差不满足烟风道安装的，由结构施工单位进行剔凿或补洞。

排烟道工程技术交底引言概述：排烟道工程技术交底是指在建筑工程中，对排烟道系统的设计、施工、验收等相关技术进行全面交底和说明的过程。

排烟道工程技术交底的目的是确保排烟道系统的设计、施工符合相关规范和标准，保证其正常运行和安全性。

本文将从设计要求、施工工艺、验收标准、维护保养和安全注意事项等五个方面详细阐述排烟道工程技术交底的内容。

一、设计要求1.1 排烟道的位置和布置：根据建筑物的特点和使用功能，合理确定排烟道的位置和布置，确保排烟道的通风效果和排烟效果良好。

1.2 排烟道的尺寸和截面积：根据排烟量和建筑物的高度、面积等参数，合理确定排烟道的尺寸和截面积，确保排烟道具备足够的通风能力。

1.3 排烟道的材料和防火性能：选择符合相关规范和标准要求的材料，确保排烟道具备良好的防火性能，防止火灾蔓延。

二、施工工艺2.1 排烟道的安装：按照设计要求，采用合适的施工工艺进行排烟道的安装，确保排烟道的连接紧密、无渗漏，防止烟气泄漏。

2.2 排烟道的隔热处理：对于需要进行隔热处理的排烟道，采用合适的隔热材料进行包覆，确保排烟道的隔热效果和安全性。

2.3 排烟道的密闭性处理：对于需要进行密闭处理的排烟道，采用合适的密封材料进行封闭，确保排烟道的密闭性，防止烟气泄漏。

三、验收标准3.1 排烟道的安全性验收：对排烟道的安装、连接、隔热、密闭等方面进行全面检查，确保排烟道的安全性符合相关要求。

3.2 排烟道的通风效果验收：通过实际测试和测量，评估排烟道的通风效果，确保排烟道能够有效排除烟气和有害气体。

3.3 排烟道的防火性能验收：对排烟道的材料、防火隔离等方面进行检查，确保排烟道具备良好的防火性能，满足相关要求。

四、维护保养4.1 定期清洁排烟道：根据使用情况，定期清洁排烟道，清除积灰和污物，保持排烟道的畅通性和通风效果。

4.2 定期检查排烟道：定期检查排烟道的连接、密封等情况，及时修复和更换损坏的部件，确保排烟道的正常运行。

一、工程概况1. 工程名称：______项目______栋楼烟风道安装工程2. 施工单位：______公司3. 施工地点：______项目现场4. 施工期限：______年______月______日至______年______月______日二、施工人员须知1. 所有参与烟风道施工的人员必须经过专业培训，并取得相关操作资格。

2. 施工前应仔细阅读施工图纸，了解烟风道的布局、尺寸、材质及安装要求。

3. 施工过程中应严格遵守安全生产操作规程，确保施工安全。

三、安全技术措施1. 施工前准备- 检查施工工具、设备是否完好，特别是垂直度测量工具。

- 确认施工现场的通风良好，避免因通风不良导致的烟雾、有害气体积聚。

2. 施工过程中- 人员安全- 施工人员必须佩戴安全帽、安全带等个人防护用品。

- 上下立体交叉作业时，下方人员应设置安全隔离措施。

- 施工现场应设置明显的警示标志，提醒过往人员注意安全。

- 材料安全- 所有材料应按照要求堆放，不得随意堆放影响通行。

- 施工过程中，对易燃、易爆材料应采取隔离措施，防止火灾事故。

- 施工操作- 烟风道安装前，应对管道进行清洁，确保无污物、杂物。

- 安装过程中，随时对安装的烟风道进行检查校正，确保垂直度符合要求。

- 接缝灌浆前，必须对该烟风道的安装垂直度进行复查，若有偏差，及时处理。

- 确保焊缝质量，防止因焊接不当导致管道变形或损坏。

3. 施工后- 施工完成后，对烟风道进行试压检查，确保无泄漏。

- 对施工现场进行清理，清除施工过程中产生的废料、垃圾。

四、应急处理1. 如遇火灾、触电等紧急情况，立即切断电源，并迅速撤离现场，同时拨打紧急电话报警。

2. 如有人员受伤，立即进行现场急救，并迅速拨打急救电话。

五、注意事项1. 施工过程中，如遇天气恶劣（如大风、大雨等），应立即停止施工，确保人员安全。

2. 施工过程中，如发现异常情况，应立即停止施工，查找原因，并采取措施解决。

3. 施工过程中，应加强与其他工种的协调配合，确保施工顺利进行。

烟风道安装施工技术交底烟风道安装施工技术交底1技术交底范围(1)厨房通风道及卫生间通风道。

2设计情况（1）水泥砂浆通风道：厨房通风道型号为320*400mm，卫生间通风道型号为300*320mm。

（2）角钢：L30*30*3mm、Φ10钢质膨胀螺栓。

（3）聚合物水泥砂浆3施工工艺流程（1）工艺流程见附图：4工艺操作要点和质量要求（1）排风道抬运：排风道运至现场，在现场抬运管体时，必须用双手兜底平抬，轻抬轻放，严禁碰撞，损坏制品，严禁人员在排风道上踩踏。

（2）在安装底层第一根排风道之前，应首先按设计图纸放线定位，用C20混凝土垫层抹平找平，当混凝土强度达到设计强度的50％以后，方能进行上一层管道的安装。

（3）管道安装中，二层及二层以上每层作一次承托处理，用L30X30X3的角钢内角向里将排风道承托住，座在楼板上，然后用细石混凝土浇注成八字型；每层做密封处理，在两根排风道管体结合部必须涂抹水泥砂浆，水泥砂浆用量不要放量过多，以不将水泥砂浆挤出为宜。

（4）排风道固定后与楼板之间的空隙，需支吊模，然后用C20细石混凝土灌实，注意所灌混凝土不得高于风道管口凝土不得高于风道管口，待24小时后再将木楔抽出，再安装上一层排风道。

（5）排风道施工安装过程中，为防止杂物掉进管道内，管口应采取遮盖措施。

（6）安装出屋面的排风道在屋面保温、防水施工前进行。

（7）通风道管体立完后，在室内进行装修之前，施工单位要安装导流装置，生产厂家以将倒流装置定位点打好眼，按照图集中要求将倒流装置安装固定好，待室内装修后，再安装排气阀。

（8）排风道的止逆阀安装依照建筑风口方向留置。

厨房风口留置高度以建筑1000mm线上返1250mm为风口中心线，卫生间风口留置高度以建筑1000mm 线上返1250mm为风口中心线。

（9）通风道安装大样图（见附图）：（10）待通风道安装验收合格，室内装修基本完成后，项目通知，再开始安装止逆阀。

5施工规范及验收标准5.1施工规范(1)排风道管体内外表面平整；(2)排气道采用钢丝焊网进行加强，壁厚为15厚；(3)排气道与墙体交接处的缝隙，用砂浆堵缝，外粘贴玻纤网格布；(4)样板先行：施工前完成工序样板审批和交底，施工初期要特别关注各施工队是否按工序样板执行；(5)排气道安装必须由下而上依次进行；(6)排气道安装就位后，应在楼板顶预留孔洞之间的缝隙处职称楼板底模，用C20细石混凝土分两次将缝隙密封填实，并做好防水处理；(7)排风道安装完成一层，必须进行报验，合格后再进行上层安装；(8)允许偏差及检查方法：表5.1-1允许偏差及检查方法表5.1-2排风道（每层）安装允许偏差表5.2质量验收标准5.2.1排风道管体主控项目(1)排风道管体预制所使用的材料质量和技术性能均符合有关国家标准。

烟道安装施工技术交底一、工艺流程烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→两次C20 砼填实预留孔→满挂钢丝网→抹灰→养护1、烟道外观质量检查：烟气道内外表面应光滑平直，不得有凹凸不平、麻面、裂缝，拐角应倒圆。

烟道尺寸允许偏差：烟气道两端部平面应方正，截面对角线误差≤3mm，壁厚≤±2mm，侧向弯曲≤4mm，长度误差≤4mm，并不得有扭曲现象。

烟气道安装应在工程管道安装完毕之后楼地面、墙面、平顶粉刷施工前进行。

出屋面烟气道安装应在屋面保温隔热层、防水层施工之前进行。

2、首层安装时，先用1：2 的水泥浆找平地面。

3、安装烟气道应自下而上逐层安装，每安装好三层烟气道，在烟气道顶端管道长边两侧距边50 mm 处各放一根Φ10 钢筋，该钢筋长度应比预留孔长100 mm，两端有50 mm 搁置在楼板上，然后在上一层烟气道管的底部下口，相应位置用老虎钳钳二个凹口，以便上下烟气道连接口之间紧密吻合。

施工时搁置钢筋钢筋位置应剔凿凹口，可有效防止安装过程中，钢筋移动。

4、安装烟气道前，应检查楼板预留孔及烟气道的安装方向位置，弹出中心线，然后在烟气道垂直面两侧也弹出中心线，将烟气道就位，周边用木楔固定，挂线校直。

烟气道离墙面距离不大于 2 厘米。

5、排气道安装就位后，上下烟气道结合面满涂沥青防水油膏，梁板洞口边应进行凿毛，再支底模用C20 细石砼分两次将预留孔的缝振捣密实，并捣成高出楼面300 mm 的防水反口。

同时在排气道外壁满挂网（增强材料），两边墙体搭接长200mm，外抹M7.5 水泥砂浆6、安装自控调压、侧开式防火止逆阀应与烟气道的连接应平整、密封、不漏气，并注意止逆阀高度是否正确。

7、安装时，每层搁置钢筋必须设置到位，严禁遗漏。

8、安装收工时必须将最上端烟道口覆盖，防止落入杂物。

二、成品保护措施1、严禁吊装时撞击烟道且挂网时锤击烟道。

2、安装好后立即做好保护措施，防止烟道被损坏。

排烟管道安装安全技术交底1. 引言排烟系统是建筑物中非常重要的组成部分之一，其安装质量直接关系到人员生命财产的安全。

本文档旨在对排烟管道安装的安全技术进行交底，确保施工人员在安装过程中遵循正确的操作步骤和安全措施。

2. 排烟管道安装前的准备工作在进行排烟管道安装之前，需要进行以下准备工作：- 熟悉建筑设计规范和排烟系统设计方案。

- 清理施工现场，确保无障碍施工，排烟管道安装区域周边应清理干净。

- 检查施工材料和设备是否符合要求，确保质量可靠。

- 协调相关工种和人员，明确工作职责和安全责任。

3. 排烟管道安装步骤排烟管道安装需要按照以下步骤进行：1. 首先，根据设计方案确定排烟管道的布置和定位。

严格按照设计方案确定排烟管道的位置、高度和坡度。

2. 进行排烟管道的测量与标注，确保安装位置准确无误。

3. 安装排烟管道支架和吊托装置。

在确定的安装位置上安装支架和吊托装置，确保稳固并能承受管道重量。

4. 按照设计要求进行排烟管道的连接。

使用合适的连接件和密封材料，确保排烟管道连接紧密、无泄漏。

5. 进行排烟管道的固定和加固。

使用适当的固定件和加固材料，确保排烟管道的稳定性和牢固性。

6. 进行排烟管道的绝缘和防护。

根据设计要求，对排烟管道进行绝缘处理和防护措施，保证系统的安全性和耐久性。

7. 在排烟管道安装完成后，进行系统的压力试验和漏水检查，确保排烟系统的正常运行。

4. 排烟管道安装的安全措施在进行排烟管道安装过程中，需要采取以下安全措施：- 穿戴个人防护装备，包括安全帽、安全鞋、手套等，确保施工人员的人身安全。

- 使用适当的工具和设备，确保操作的安全性和高效性。

- 确保工作区域的通风良好，避免因有害气体积聚造成的健康问题。

- 遵守施工现场管理规范，确保现场的整洁有序，防止杂物和障碍物对施工的影响。

- 严格按照施工操作规范进行操作，避免因错误操作引发意外事故。

- 加强施工人员的安全培训和意识，提高他们对安全问题的重视程度。

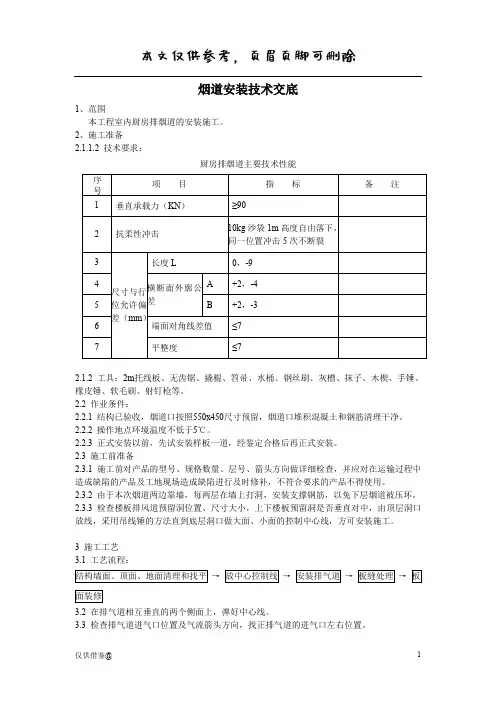

烟道安装技术交底1、范围本工程室内厨房排烟道的安装施工。

2、施工准备2.1.1.2 技术要求：厨房排烟道主要技术性能2.1.2 工具：2m 托线板、无齿锯、撬棍、笤帚、水桶、钢丝刷、灰槽、抹子、木楔、手锤、橡皮锤、软毛刷、射钉枪等。

2.2 作业条件：2.2.1 结构已验收，烟道口按照550x450尺寸预留，烟道口堆积混凝土和钢筋清理干净。

2.2.2 操作地点环境温度不低于5℃。

2.2.3 正式安装以前，先试安装样板一道，经鉴定合格后再正式安装。

2.3 施工前准备2.3.1 施工前对产品的型号、规格数量、层号、箭头方向做详细检查，并应对在运输过程中造成缺陷的产品及工地现场造成缺陷进行及时修补，不符合要求的产品不得使用。

2.3.2 由于本次烟道两边靠墙，每两层在墙上打洞，安装支撑钢筋，以免下层烟道被压坏。

2.3.3 检查楼板排风道预留洞位置、尺寸大小，上下楼板预留洞是否垂直对中，由顶层洞口放线，采用吊线锤的方法直到底层洞口做大面、小面的控制中心线，方可安装施工。

3 施工工艺 3.1 工艺流程：→→→→3.2 在排气道相互垂直的两个侧面上，弹好中心线。

3.3 检查排气道进气口位置及气流箭头方向，找正排气道的进气口左右位置。

3.4 安装方法：3.4.1 排气道采用把安装的排气道送到每一层自下而上安装，将排风道上端以绳绕管四周捆好，穿入上方预留洞口内，从上一层起吊，由四人从下面抬起，将排风道套入上方预留洞内，在底层安装好支撑钢筋，然后将通风道落下。

3.4.2 将排气道上二个方向的中心线与楼板面上二个方向的中心线对好，用靠尺效正通风道的垂直位置，然后用木楔将排气道临时固定。

3.4.3 .排气道承托方法：在管道根部留置Ф14～Ф18钢筋，支承在楼板基层上，钢筋搭于楼板长度≥50mm，遇混凝土墙位置采用植筋锚固，锚固深度≥50mm。

具体见下图。

3.4.4 做好管道端口密封及隔板端面，选用材料JP891水泥砂浆改性剂，细砂调制水泥砂浆配比为1:2:0.25-0.5比例混合搅拌均匀成水泥砂浆即可。

一、交底对象全体参与烟风道制作施工的施工人员、技术人员及管理人员。

二、交底目的为确保烟风道制作过程中的安全，提高施工质量，预防事故发生，特进行安全技术交底。

三、交底内容1. 施工前的准备工作（1）认真阅读施工图纸，了解烟风道的位置、尺寸、材料及施工要求。

（2）对施工现场进行安全检查，确保场地平整、通风良好，排除安全隐患。

（3）施工前对施工人员进行安全教育和培训，提高安全意识。

2. 施工过程中的安全注意事项（1）烟风道材料及构件的搬运、安装过程中，应轻拿轻放，避免碰撞、摔落。

（2）高空作业时，必须系好安全带，确保安全。

严禁酒后作业。

（3）烟风道安装过程中，如需使用脚手架，应确保脚手架稳固可靠，作业人员应遵守脚手架使用规定。

（4）施工过程中，如需使用电动工具，应确保电动工具绝缘良好，操作人员应穿戴绝缘手套、绝缘鞋等防护用品。

（5）施工过程中，如需进行焊接作业，应确保焊接区域通风良好，避免一氧化碳中毒。

3. 施工过程中的质量控制（1）烟风道材料应符合设计要求，质量合格。

（2）烟风道安装应严格按照设计图纸进行，确保尺寸准确、位置正确。

（3）烟风道接口处应密封严密，防止漏烟、漏气。

（4）烟风道安装完成后，应对其进行检验，确保符合设计要求。

4. 施工过程中的应急处理（1）发生火灾时，立即切断电源，使用灭火器进行灭火。

（2）发生触电事故时，立即切断电源，进行急救。

（3）发生高空坠落事故时，立即进行现场救援，同时上报相关部门。

四、交底要求1. 施工人员必须认真听取安全技术交底，了解施工过程中的安全注意事项。

2. 施工人员应严格遵守安全操作规程，确保施工安全。

3. 施工过程中，如发现安全隐患，应立即停止施工，并及时上报。

4. 施工完成后，应对施工过程进行总结，分析经验教训，不断提高施工安全水平。

五、附则1. 本安全技术交底自发布之日起实施。

2. 施工过程中如有未尽事宜，可根据实际情况进行补充和修改。

3. 本安全技术交底由项目安全负责人负责解释。

工程名称交底部位烟风道安装工程编号日期2019.10.15交底内容：一、工程概况施工一标段包括10栋住宅楼1#、2#、3#、4#、5#、6#、7#、9#、10#、11#楼（主楼为地下2层、地上18层、标准层层高为2.9米），S1#至S4#商业，地下车库。

住宅为剪力墙结构筏板基础，S1#至S4#商业为框架结构（从车库生根），车库为框架结构独立基础，建筑面积164278.24平米。

二、施工准备（1）技术准备参与施工的技术管理人员及施工班组工人熟悉图纸，图纸会审、变更、技术质量交底内容，熟悉进度计划安排，机具材料计划编制及进出等各项工作。

技术人员和管理人员组织有关施工人员在每道工序作业前，认真学习国家施工及验收规范和质量标准，熟悉图纸工序内容，做好施工前技术交底要求，使每个人在施工过程中做到质量第一，安全第一。

在施工中所需设工具、材料及早提出计划，做好准备并运送到场。

以确保按甲方合同工期按时完成任务。

（2）材料准备厨房及卫生间必须采用具备防火、防串烟和防倒灌等功能排气系统（即止逆阀、排风道、风帽等组成的排气系统），系统产品必须取得相关的质量评定证书。

住宅工程中选用的厨房、卫生间排气系统必须符合设计文件要求。

产品进入施工现场，建设、监理和施工单位质检人员必须对排气系统的通风系统性能测试报告、排气道及止逆阀的耐火极限性能检验报告、垂直承载力及抗柔性冲击性能检测报告的原价进行严格审查。

进入施工现场的排气道均应在进风口下部标明生产厂家、制品标记、生产日期以及气流方向，并加盖“合格”印章，同时提供出厂合格证。

根据图纸设计要求，厨房排烟道成品尺寸为400*300mm，卫生间排烟道成品尺寸为250*250mm。

排气道加工高度要求同层高尺寸，所有排排气道接口中心距顶板下皮170mm （结构面起）。

卫生间留洞尺寸为Ф120mm，厨房烟道留洞尺寸为Ф170mm。

（3）检验批划分产品进入施工现场后，必须对排气道壁厚、外观质量及尺寸与形位允许偏差进行见证取样复检。

烟道安装工程安全技术交底施工单位：工程名称分部分项工程工种烟道安装工一、安全要求：⑴.严禁酒后作业，进入施工现场必须正确佩戴安全帽。

⑵.严禁从架子上攀爬上下，必须从安全通道行走。

⑶.烟道和风道吊装时，必须用钢丝绳两点起吊，脚手架上必须满铺脚手架板作为操作平台。

⑷.预留洞口清理时，建筑垃圾严禁从预留洞口直接往下扔，防止伤人。

⑸.每根烟道竖立后必须有人扶稳，用木楔加固后方可松手，防止倾斜伤人。

二、排烟气道原材料要求：由于水泥薄壁预制烟道的耐火极限和抗柔性冲击性能很难达到国家标准要求，排烟气道制品应使用符合国家规范要求的高强玻镁防火板等防火材料组合拼装制成，以消除排烟气道内油垢积累日久产生的火灾隐患，原材料应符合下列要求：⑴.玻镁防火板质量应不低于JC 688-2006《玻镁平板》中D类要求。

⑵.排烟道组合制作应该以无机耐火黏合材料粘接。

管体不得有裂纹，内壁交界处应有三角形实心固定条, 预留导风口应通畅。

三、排烟气道安装质量要求：⑴.安装前必须对烟道、排风道的标志、尺寸及外观进行检查，校对各部位的型号；⑵.检查楼板预留洞是否符合设计要求，上下楼板孔洞是否垂直和对中，不符合要求时应进行修整。

⑶.排风道安装应从底层开始，自下而上逐层安装。

起始层应用1：2水泥浆找平。

上下排风道对接应用水泥砂浆加胶黏剂密封，配比为水泥：砂：801建筑胶=1 : 2 ：0.25~0.5，并检查接口是否严实及管体中心线是否对中。

⑷.第一层烟道或排风道安装就位后，四周用木楔做临时固定，然后安装上一层烟道或排风道，一次安装最多不超过三层，排风道就位后，排风道与楼板预留洞之间的缝隙用C20细石混凝土（内掺占水泥用量5%的膨胀剂）浇灌密实，再用防水油膏密封，待浇灌细石混凝土时将木楔取出。

砼灌缝前应提前浇水湿润并座浆。

⑸.楼板缝隙吊模应牢固、平整，二次浇筑时严禁跑模，砼应振捣密实。

砼浇注后应浇水养护，防止砼收缩裂缝。

砼浇筑五天后再进行模板拆除。

一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、分项工程名称：烟风道安装施工四、施工部位：[填写具体施工部位]五、交底内容：一、安全教育培训1. 施工人员进入施工现场前，必须参加公司组织的安全教育培训，了解烟风道施工过程中的安全风险和注意事项。

2. 安全教育培训内容应包括但不限于：施工现场安全规则、个人防护用品的使用、紧急情况下的逃生和自救等。

3. 经培训考核合格后，方可上岗施工。

二、施工前的安全检查1. 施工前，应全面检查施工现场，确保施工环境安全，无安全隐患。

2. 检查内容包括：施工现场的用电安全、施工通道的畅通、施工材料的堆放是否规范等。

3. 发现安全隐患，应立即整改，确保施工安全。

三、施工过程中的安全操作1. 施工人员必须按照施工图纸和规范要求进行操作，不得擅自更改施工工艺。

2. 施工过程中，应保持施工现场的整洁，避免杂物堆积。

3. 严禁在施工过程中吸烟、使用明火，防止火灾事故的发生。

4. 严格遵循操作规程，确保烟风道安装的垂直度、水平度符合设计要求。

四、个人防护用品的使用1. 施工人员必须正确佩戴安全帽、安全带、防护眼镜等个人防护用品。

2. 在高空作业时，必须使用安全绳，确保施工人员的人身安全。

3. 作业过程中，应时刻注意个人安全，避免发生高处坠落、物体打击等事故。

五、施工机械和工具的安全使用1. 严格按照机械和工具的使用说明书进行操作，不得擅自更改操作规程。

2. 定期检查施工机械和工具的完好性，确保其安全可靠。

3. 发现机械和工具故障，应立即停机检查，排除故障后方可继续使用。

六、施工过程中的环境监测1. 定期对施工现场进行环境监测，确保施工过程中的空气质量、噪音等符合国家标准。

2. 施工过程中产生的废弃物应按规定进行处理，不得随意堆放或丢弃。

七、紧急情况下的应对措施1. 施工现场应配备必要的应急救援设施，如急救箱、消防器材等。

2. 施工人员应熟悉应急救援流程，一旦发生紧急情况，能够迅速采取有效措施。

烟风道安装施工技术交底一、材料要求1.通风道:使用水泥砂浆材质的通风道，卫生间通风道的型号为:XX*XXmm,厨房通风道的型号为xx*xxmm o2、固定材质:膨胀螺丝(Φ10),L30*30*3mm角钢。

3、水泥砂浆，配比见图纸说明。

二、主要机具卷尺，激光水平仪，锤子，冲击钻，墨斗，线坠等。

三、作业条件1.排风道分类挂牌存放，存放场地的表面平整并采取排水措施，防止积水对排风道造成损害。

同时，存放时需将排风道水平分层堆放，并限制堆放高度不超过L5米，以方便存取和搬运。

底层及层与层之间使用垫木进行分隔，垫木位置应位于同一条垂直线上，垫木距离排风道端部20-30厘米。

此外，为了确保排风道不受损坏，存放时还需注意以下几点：存放时应避免阳光直射，以防止紫外线对排风道造成损害；存放时应避免与腐蚀性物质接触，以防止腐蚀性物质对排风道造成损害；存放时应避免受到剧烈震动或撞击，以防止损坏排风道内部结构。

2、施工前详细检查产品型号、规格、数量，按图纸搬运到位。

3、根据排风道留洞的位置的正反和朝向，使用墨斗弹出中心线。

4、施工前使用吊坠检查整楼上下的预留洞是否垂直居中，发现有偏差的情况，及时进行剔凿清理，清理完成后在周边洞口弹出20控制线。

5、使用施工电梯运送烟风道至楼层中，从顶层吊线至一层保证线垂直畅通，然后从一层开始从下往上安装烟风道。

6、排风道安装之前，检查厨卫间的管道等构件是否安装完成。

7、在楼板位置弹出将要安装排风道的中心线，安装的时候以中心线为基准，以保证排风道的位置与垂直度。

四、操作工艺1、排风道搬运过程中，使用双手平抬，保证兜底，操作过程中轻拿轻放，避免碰撞和破坏成品，严禁人员踩踏。

2、工艺流程3、安装排风道之前，每层的预留洞口需要放线定位，并且使用C20混凝土或者MlO水泥砂浆抹灰找平，当结构强度达到一半后，可以进行下一层的排风道安装。

4、一层施工完成后，二层及以上的楼层需要使用L30X30X3的角钢内角对排风道进行承托处理，在楼板上放置固定结束后，使用细石混凝土抹八字角。

烟气道安装技术交底一、施工及安装要求1、安装前检查预留洞口是否符合要求，上下板孔洞是否垂直对中，对不符合要求的要进行整修。

2、安装前必须对烟气道标高尺寸及外观进行检查，并校正型号，烟气道的预留洞口方向严格按图纸要求施工。

3、烟气道安装要从底层开始，自下而上安装，起始层安装时应用1:2水泥砂浆找平。

4、上下烟气道的对接应用1:2水泥砂浆密封，坐浆应饱满，并检查接口是否严实。

及管件中心线是否对中。

5、烟气道的安装应从六层开始，每隔三层做分层承托处理，采用2 14—18钢筋承托烟气道管件，承托钢筋一端锚入墙内，一端担在楼板上，锚入墙内深度〉506、安装就位后，烟气道四周用木楔做临固定，待浇筑细石砼时将木楔取出。

7、烟气道出屋面长度从板底算起不小于100.8、烟气道在施工安装中为防止杂物进入烟气道，应采取遮盖措施。

9、烟气道与楼板接缝用C20砼填实，，并做好防水处理。

10、烟气道安装垂直度不大于5mm/层交底人：接底人：邹平县第二建筑有限责任公司阳信滨北新材料高层生活区项目2016年12月2日成品烟道及通风道安装施工方案一、本工程为阳信滨北新材料高层生活区6#、10#、11#住宅楼,地上28层地下二层储藏间，厨房及卫生间分别采用成品烟道及通风道。

本工程成品烟道及通风道设计采用图集L09J105C5/7及L09J105W2/7，烟道尺寸500*300mm，通风道尺寸350*250mm.烟道成品由专业生产单位生产供货至施工现场，产品质量严格按图集的有关要求执行，在进场时，由项目部通知监理对产品规格尺寸外观质量进行检查，检查合格方可卸车，并提前现场取样进行复检检测，烟道通风道安装在主体施工完成后抹灰施工前完成，由项目部技术员组织工人进行技术交底和安全教育，严格按要求施工。

二、工艺流程：1、首层烟道、通风道安装自检垂直度、位置校正。

2、监理业主验收签字3、分两次采用C20细石微膨胀砼浇填并采用人工振实、找平。

三、施工要点1、安装前通线校正预留孔位置是否准确，洞口尺寸预留是否满足设计需要，若预留洞口有所偏移，提前将洞口剔凿至满足烟道安装需要。
