烟风道安装施工技术交底-041(工)

烟风道安装施工技术交底烟风道安装施工技术交底1技术交底范围(1)厨房通风道及卫生间通风道。

2设计情况（1）水泥砂浆通风道：厨房通风道型号为320*400mm，卫生间通风道型号为300*320mm。

（2）角钢：L30*30*3mm、Φ10钢质膨胀螺栓。

（3）聚合物水泥砂浆3施工工艺流程（1）工艺流程见附图：4工艺操作要点和质量要求（1）排风道抬运：排风道运至现场，在现场抬运管体时，必须用双手兜底平抬，轻抬轻放，严禁碰撞，损坏制品，严禁人员在排风道上踩踏。

（2）在安装底层第一根排风道之前，应首先按设计图纸放线定位，用C20混凝土垫层抹平找平，当混凝土强度达到设计强度的50％以后，方能进行上一层管道的安装。

（3）管道安装中，二层及二层以上每层作一次承托处理，用L30X30X3的角钢内角向里将排风道承托住，座在楼板上，然后用细石混凝土浇注成八字型；每层做密封处理，在两根排风道管体结合部必须涂抹水泥砂浆，水泥砂浆用量不要放量过多，以不将水泥砂浆挤出为宜。

（4）排风道固定后与楼板之间的空隙，需支吊模，然后用C20细石混凝土灌实，注意所灌混凝土不得高于风道管口凝土不得高于风道管口，待24小时后再将木楔抽出，再安装上一层排风道。

（5）排风道施工安装过程中，为防止杂物掉进管道内，管口应采取遮盖措施。

（6）安装出屋面的排风道在屋面保温、防水施工前进行。

（7）通风道管体立完后，在室内进行装修之前，施工单位要安装导流装置，生产厂家以将倒流装置定位点打好眼，按照图集中要求将倒流装置安装固定好，待室内装修后，再安装排气阀。

（8）排风道的止逆阀安装依照建筑风口方向留置。

厨房风口留置高度以建筑1000mm线上返1250mm为风口中心线，卫生间风口留置高度以建筑1000mm 线上返1250mm为风口中心线。

（9）通风道安装大样图（见附图）：（10）待通风道安装验收合格，室内装修基本完成后，项目通知，再开始安装止逆阀。

5施工规范及验收标准5.1施工规范(1)排风道管体内外表面平整；(2)排气道采用钢丝焊网进行加强，壁厚为15厚；(3)排气道与墙体交接处的缝隙，用砂浆堵缝，外粘贴玻纤网格布；(4)样板先行：施工前完成工序样板审批和交底，施工初期要特别关注各施工队是否按工序样板执行；(5)排气道安装必须由下而上依次进行；(6)排气道安装就位后，应在楼板顶预留孔洞之间的缝隙处职称楼板底模，用C20细石混凝土分两次将缝隙密封填实，并做好防水处理；(7)排风道安装完成一层，必须进行报验，合格后再进行上层安装；(8)允许偏差及检查方法：表5.1-1允许偏差及检查方法表5.1-2排风道（每层）安装允许偏差表5.2质量验收标准5.2.1排风道管体主控项目(1)排风道管体预制所使用的材料质量和技术性能均符合有关国家标准。

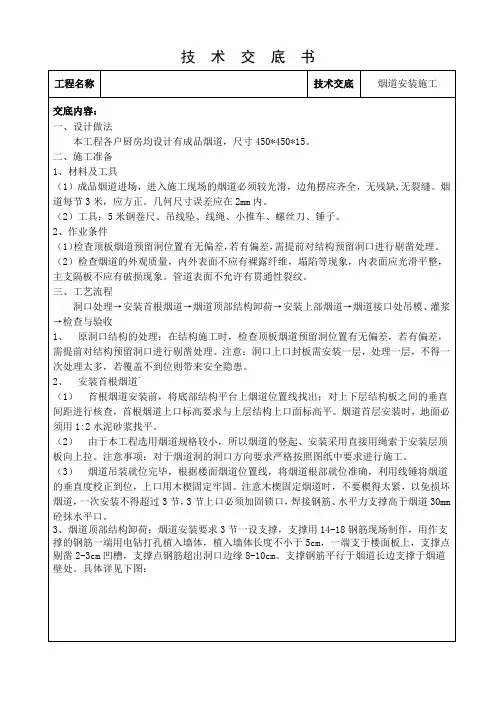

一、烟道的安装工艺流程1、在主体结构施工时，根据设计图纸的位置，预留出通风烟道的孔洞，孔洞的尺寸相较构件外围尺寸要多留50~80mm。

预留孔洞内的钢筋应同时也预留下来。

2、安装前，根据通风烟道的尺寸从顶层孔洞处吊垂线，以保证烟道安装时的垂直度。

3、首层安装时，先用1:2水泥砂浆找平地面。

首节管座好浆后，在管内浇灌约40cm高的C20混凝土;待砼终凝后，再接着安装上不的通风烟道。

4、先将连接件下口座浆于下层烟道隔板上口处，其四边也应座浆密封。

通风烟道要作分层承托处理。

施工做法：上下管道对正座浆后，上下层通风烟道的接口一般位于楼板处，故在管道根部预埋钢板处加焊Ф12钢筋与孔洞预留钢筋焊接，支撑在楼板基层上。

5、通风烟道上下节结合面涂满聚合物水泥浆(108胶：水泥=6:1);通风烟道与楼梯间的接缝，应预先凿毛处理，清洗干净后支模，用C20细石微膨胀砼填实。

6、接缝处的混凝土面应比楼面低3cm左右。

在填塞完混凝土后，在砼表面蓄水养护。

7、清理干净通风烟道脚部位置后，作两遍2mm厚851聚氨酯防水涂料20cm高;或在通风烟道脚四周捣制一道钢筋砼拦水基面1：2.5水泥砂浆批荡、压光，拦水基面批荡要在楼地面水泥砂饰面层前完成。

而钢筋则需要在捣细石砼封口时预留。

8、在进行批荡或饰面前，应在通风烟道外围挂满网。

9、通风烟道在两层楼板间的接缝，应将上下谅解通风烟道结合面涂满聚合物水泥浆，然后再接口处外露部分包镀锌钢丝网，并用Φ6钢筋将上下管道的预埋钢板焊接。

10、通风烟道安装至屋顶后应按照设计要求安装不同系列产品所要求的防倒灌风帽。

二、烟道安装的注意事项1、在安装前必须对通风烟道进行检查，并核对型号是否一致，层号是否满足;检查各层楼板的预留孔洞是否上下垂直对正，否则要处理到符合要求再进行安装。

2、通风烟道的安装应在主题结构和楼地面铺装、墙面天花粉刷之前进行。

安装时应由下往上逐层安装，并注意不要将杂物掉进通风烟道内。

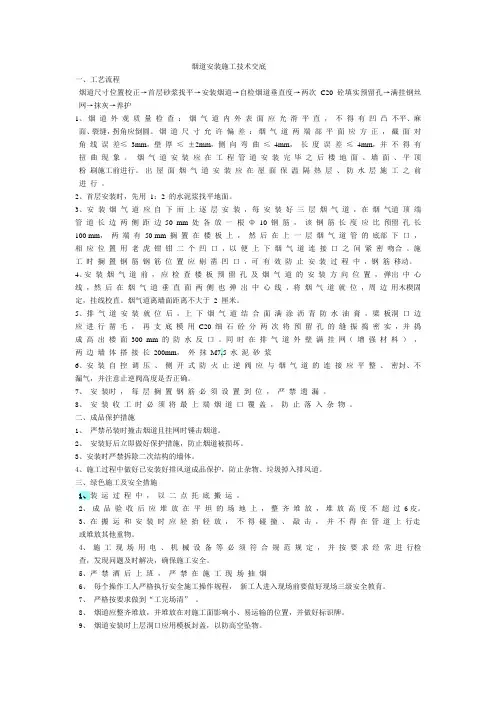

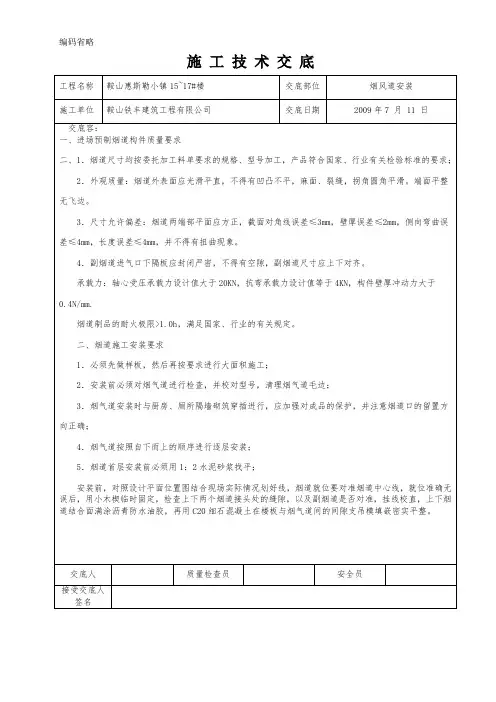

烟道安装施工技术交底一、工艺流程烟道尺寸位置校正→首层砂浆找平→安装烟道→自检烟道垂直度→两次C20 砼填实预留孔→满挂钢丝网→抹灰→养护1、烟道外观质量检查：烟气道内外表面应光滑平直，不得有凹凸不平、麻面、裂缝，拐角应倒圆。

烟道尺寸允许偏差：烟气道两端部平面应方正，截面对角线误差≤3mm，壁厚≤±2mm，侧向弯曲≤4mm，长度误差≤4mm，并不得有扭曲现象。

烟气道安装应在工程管道安装完毕之后楼地面、墙面、平顶粉刷施工前进行。

出屋面烟气道安装应在屋面保温隔热层、防水层施工之前进行。

2、首层安装时，先用1：2 的水泥浆找平地面。

3、安装烟气道应自下而上逐层安装，每安装好三层烟气道，在烟气道顶端管道长边两侧距边50 mm 处各放一根Φ10 钢筋，该钢筋长度应比预留孔长100 mm，两端有50 mm 搁置在楼板上，然后在上一层烟气道管的底部下口，相应位置用老虎钳钳二个凹口，以便上下烟气道连接口之间紧密吻合。

施工时搁置钢筋钢筋位置应剔凿凹口，可有效防止安装过程中，钢筋移动。

4、安装烟气道前，应检查楼板预留孔及烟气道的安装方向位置，弹出中心线，然后在烟气道垂直面两侧也弹出中心线，将烟气道就位，周边用木楔固定，挂线校直。

烟气道离墙面距离不大于 2 厘米。

5、排气道安装就位后，上下烟气道结合面满涂沥青防水油膏，梁板洞口边应进行凿毛，再支底模用C20 细石砼分两次将预留孔的缝振捣密实，并捣成高出楼面300 mm 的防水反口。

同时在排气道外壁满挂网（增强材料），两边墙体搭接长200mm，外抹M7.5 水泥砂浆6、安装自控调压、侧开式防火止逆阀应与烟气道的连接应平整、密封、不漏气，并注意止逆阀高度是否正确。

7、安装时，每层搁置钢筋必须设置到位，严禁遗漏。

8、安装收工时必须将最上端烟道口覆盖，防止落入杂物。

二、成品保护措施1、严禁吊装时撞击烟道且挂网时锤击烟道。

2、安装好后立即做好保护措施，防止烟道被损坏。

一、交底对象全体参与烟风道制作施工的施工人员、技术人员及管理人员。

二、交底目的为确保烟风道制作过程中的安全，提高施工质量，预防事故发生，特进行安全技术交底。

三、交底内容1. 施工前的准备工作（1）认真阅读施工图纸，了解烟风道的位置、尺寸、材料及施工要求。

（2）对施工现场进行安全检查，确保场地平整、通风良好，排除安全隐患。

（3）施工前对施工人员进行安全教育和培训，提高安全意识。

2. 施工过程中的安全注意事项（1）烟风道材料及构件的搬运、安装过程中，应轻拿轻放，避免碰撞、摔落。

（2）高空作业时，必须系好安全带，确保安全。

严禁酒后作业。

（3）烟风道安装过程中，如需使用脚手架，应确保脚手架稳固可靠，作业人员应遵守脚手架使用规定。

（4）施工过程中，如需使用电动工具，应确保电动工具绝缘良好，操作人员应穿戴绝缘手套、绝缘鞋等防护用品。

（5）施工过程中，如需进行焊接作业，应确保焊接区域通风良好，避免一氧化碳中毒。

3. 施工过程中的质量控制（1）烟风道材料应符合设计要求，质量合格。

（2）烟风道安装应严格按照设计图纸进行，确保尺寸准确、位置正确。

（3）烟风道接口处应密封严密，防止漏烟、漏气。

（4）烟风道安装完成后，应对其进行检验，确保符合设计要求。

4. 施工过程中的应急处理（1）发生火灾时，立即切断电源，使用灭火器进行灭火。

（2）发生触电事故时，立即切断电源，进行急救。

（3）发生高空坠落事故时，立即进行现场救援，同时上报相关部门。

四、交底要求1. 施工人员必须认真听取安全技术交底，了解施工过程中的安全注意事项。

2. 施工人员应严格遵守安全操作规程，确保施工安全。

3. 施工过程中，如发现安全隐患，应立即停止施工，并及时上报。

4. 施工完成后，应对施工过程进行总结，分析经验教训，不断提高施工安全水平。

五、附则1. 本安全技术交底自发布之日起实施。

2. 施工过程中如有未尽事宜，可根据实际情况进行补充和修改。

3. 本安全技术交底由项目安全负责人负责解释。

工程名称交底部位烟风道安装工程编号日期2019.10.15交底内容：一、工程概况施工一标段包括10栋住宅楼1#、2#、3#、4#、5#、6#、7#、9#、10#、11#楼（主楼为地下2层、地上18层、标准层层高为2.9米），S1#至S4#商业，地下车库。

住宅为剪力墙结构筏板基础，S1#至S4#商业为框架结构（从车库生根），车库为框架结构独立基础，建筑面积164278.24平米。

二、施工准备（1）技术准备参与施工的技术管理人员及施工班组工人熟悉图纸，图纸会审、变更、技术质量交底内容，熟悉进度计划安排，机具材料计划编制及进出等各项工作。

技术人员和管理人员组织有关施工人员在每道工序作业前，认真学习国家施工及验收规范和质量标准，熟悉图纸工序内容，做好施工前技术交底要求，使每个人在施工过程中做到质量第一，安全第一。

在施工中所需设工具、材料及早提出计划，做好准备并运送到场。

以确保按甲方合同工期按时完成任务。

（2）材料准备厨房及卫生间必须采用具备防火、防串烟和防倒灌等功能排气系统（即止逆阀、排风道、风帽等组成的排气系统），系统产品必须取得相关的质量评定证书。

住宅工程中选用的厨房、卫生间排气系统必须符合设计文件要求。

产品进入施工现场，建设、监理和施工单位质检人员必须对排气系统的通风系统性能测试报告、排气道及止逆阀的耐火极限性能检验报告、垂直承载力及抗柔性冲击性能检测报告的原价进行严格审查。

进入施工现场的排气道均应在进风口下部标明生产厂家、制品标记、生产日期以及气流方向，并加盖“合格”印章，同时提供出厂合格证。

根据图纸设计要求，厨房排烟道成品尺寸为400*300mm，卫生间排烟道成品尺寸为250*250mm。

排气道加工高度要求同层高尺寸，所有排排气道接口中心距顶板下皮170mm （结构面起）。

卫生间留洞尺寸为Ф120mm，厨房烟道留洞尺寸为Ф170mm。

（3）检验批划分产品进入施工现场后，必须对排气道壁厚、外观质量及尺寸与形位允许偏差进行见证取样复检。

精心整理烟道安装技术交底1、范围本工程室内厨房排烟道的安装施工。

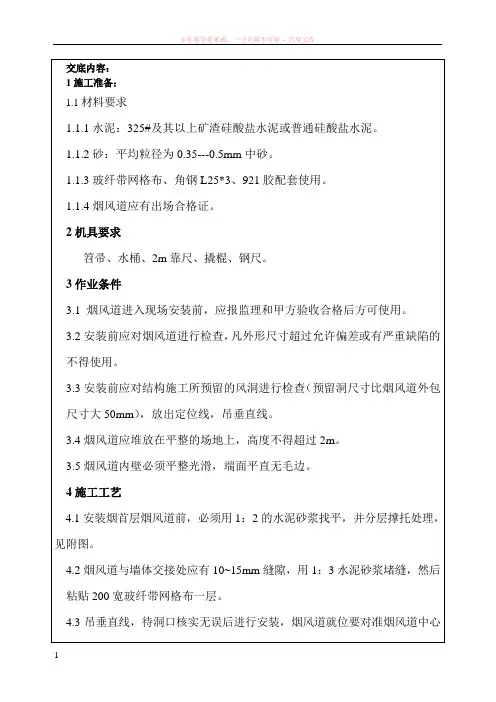

2、施工准备2.1.1.2技术要求：净。

2.2.2操作地点环境温度不低于5℃。

2.2.3正式安装以前，先试安装样板一道，经鉴定合格后再正式安装。

2.3施工前准备2.3.1施工前对产品的型号、规格数量、层号、箭头方向做详细检查，并应对在运输过程中造成缺陷的产品及工地现场造成缺陷进行及时修补，不符合要求的产品不得使用。

2.3.2由于本次烟道两边靠墙，每两层在墙上打洞，安装支撑钢筋，以免下层烟道被压坏。

2.3.3检查楼板排风道预留洞位置、尺寸大小，上下楼板预留洞是否垂直对中，由顶通风道的垂直位置，然后用木楔将排气道临时固定。

3.4.3.排气道承托方法：在管道根部留置Ф14～Ф18钢筋，支承在楼板基层上，钢筋搭于楼板长度≥50mm，遇混凝土墙位置采用植筋锚固，锚固深度≥50mm。

具体见下图。

3.4.4做好管道端口密封及隔板端面，选用材料JP891水泥砂浆改性剂，细砂调制水泥砂浆配比为1:2:0.25-0.5比例混合搅拌均匀成水泥砂浆即可。

3.4.5板缝处理：采用C20细石混凝土二次浇灌将楼板预留洞封满。

具体方法见下图。

4质量标准4.1保证项目：4.1.1厨房卫生间排烟道的各项技术指标必须满足有关标准所规定的要求。

5成品保护5.1施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。

排烟道安装后10d内不得碰撞敲打，不得进行下道工序施工。

5.2安装埋件时，宜用冲击钻钻孔，，不得对排烟道用力敲击。

不得进行任何剔凿。

5.3严防运输小车碰撞隔墙板及门口。

6应注意的质量问题6.1于66.2进行。

6.36.4。

施工单位北京朝林建设集团有限公司唐山分公司 分项工程名称 排风工程 交底提要厨卫间烟风道安装安全技术交底技术负责人 交底人 接受交底人1、本表由施工单位填写，交底单位与被交底交底单位各存一份。

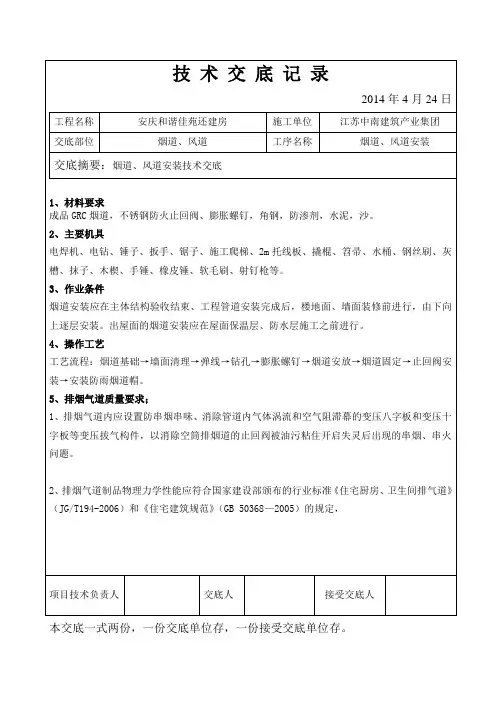

一、施工准备：安装烟风道用水泥砂浆在现场搅拌站搅拌，水源从就近的临时水源接取，电源从就近的临时电箱接取；材料准备：通风道、425#水泥、砂子、小石子、绳子、线坠。

二、安装工艺：1、每层楼的墙上已经放出建筑1000mm 线。

2、根据附近的轴线，把烟风道的垂直控制线返到墙面上，根据控制线，检查楼板预留洞尺寸及位置是否满足设计要求，否则根据设计图纸对现场结构预留洞位置进行修整。

3、首层安装时在通风道位置先用1：2水泥砂浆对楼板进行找平，然后安装风道，保证其位置及垂直度满足设计要求；4、核对通风道的型号及楼层号，不得混用，“↑”朝上安装，不得颠倒；注意导流式止回排气阀的朝向是否与图纸一致。

4、上层通风道安装时先将上层通风道下口座浆（约1cm ）于下层通风道隔板上，再将通风道安装就位，对其垂直度校正后，风道上方用木楔暂时卡固于楼板上；5、再次检查风道的位置及上下垂直度，撤出木楔，封堵楼板洞口。

6、每层卸载。

即在上层风道底部洞口靠墙处打孔植入14钢筋或角钢。

将以便分层卸力；具体如下图：7、通风道安装完毕后，对结构楼板洞口进行封堵，先对洞口的混凝土结构边进行剔凿并清理干净，然后洞口进行吊模，随后用C20的细石混凝土灌注板洞，同楼板施工一样要洒水养护。

施工单位北京朝林建设集团有限公司唐山分公司 分项工程名称 排风工程 交底提要厨卫间烟风道安装安全技术交底技术负责人 交底人 接受交底人1、本表由施工单位填写，交底单位与被交底交底单位各存一份。

三、质量标准1、进场的水泥、砂必须符合《硅酸盐水泥、普通硅酸盐水泥》、《建筑用砂》的规定，烟风管道必须有当年出厂检测报告及合格质量证明、使用说明书等资料， 要设专门人员将不同编号的烟风管道运到相应的安装位置，防止施工现场混乱、挪用、错用。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

工程名称XXXXX工程交底日期XXX年X月X日施工单位XXXXXX项目部分项工程名称/交底提要烟风道施工技术交底交底内容：向必须按照平面布置图朝向进行安装。

4、排气道安装需要每层卸载，单面靠墙、双面靠墙排气道均在根部植2根ф12钢筋，钢筋设置在排气道两侧侧壁正下方。

钢筋刷防锈漆做防锈处理。

双面靠墙排气道单面靠墙排气道审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

工程名称XXXXX工程交底日期XXX年X月X日施工单位XXXXXX项目部分项工程名称/交底提要烟风道施工技术交底交底内容：排气道安装泡面图2、吊装找准洞口位置、在首层通风道位置处坠浆、通风道就位、接第二节通风道、依次安装标准层通风道。

两烟风道之间吊模分2次浇筑C20细石混凝土。

吊模支设禁止使用铁丝吊模，采用如下图支设方式。

风道吊模支撑体系4、根据12J15-1/2中要求排气道每根长为（2800-20）mm，考虑到墙体砌筑后排气道长为2780mm，无法正常运送至预留洞位置，要求朗瑞公司在砌筑大面积展开前将排气道安装完毕。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

工程名称XXXXX工程交底日期XXX年X月X日施工单位XXXXXX项目部分项工程名称/交底提要烟风道施工技术交底交底内容：5、待每层安装完毕后，将两风道之间缝隙采用防水油膏满涂，之后将风道与楼面之间的缝隙用C20细石混凝土分2次灌实。

6、排气道与屋面交接处采用建筑密封膏堵严。

7、进气口位置、尺寸见下图。

五、质量要求：1、所有接缝连接处必须用胶灰连接，水泥胶灰应涂抹均匀，饱满，以防漏气。

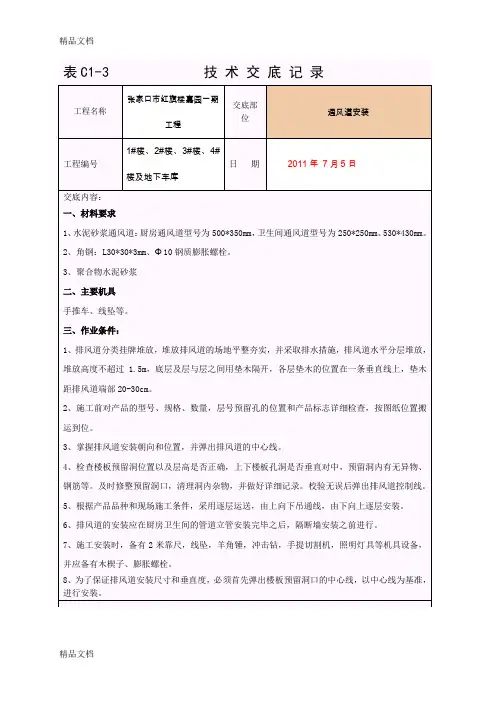

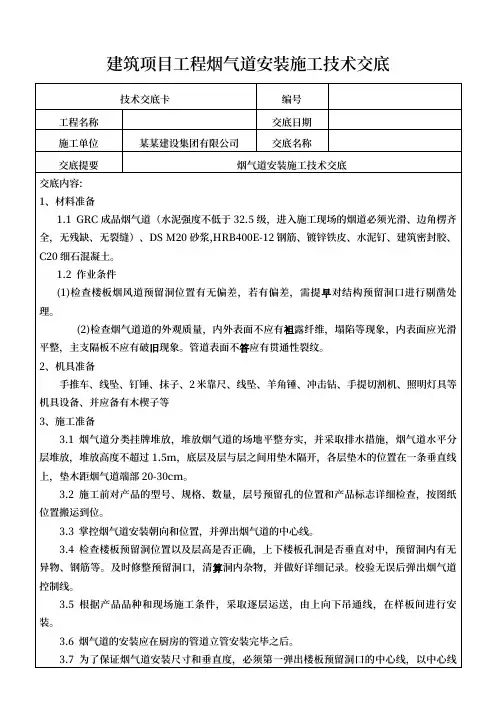

烟风道安装施工技术交底一、材料要求1.通风道:使用水泥砂浆材质的通风道，卫生间通风道的型号为:XX*XXmm,厨房通风道的型号为xx*xxmm o2、固定材质:膨胀螺丝(Φ10),L30*30*3mm角钢。

3、水泥砂浆，配比见图纸说明。

二、主要机具卷尺，激光水平仪，锤子，冲击钻，墨斗，线坠等。

三、作业条件1.排风道分类挂牌存放，存放场地的表面平整并采取排水措施，防止积水对排风道造成损害。

同时，存放时需将排风道水平分层堆放，并限制堆放高度不超过L5米，以方便存取和搬运。

底层及层与层之间使用垫木进行分隔，垫木位置应位于同一条垂直线上，垫木距离排风道端部20-30厘米。

此外，为了确保排风道不受损坏，存放时还需注意以下几点：存放时应避免阳光直射，以防止紫外线对排风道造成损害；存放时应避免与腐蚀性物质接触，以防止腐蚀性物质对排风道造成损害；存放时应避免受到剧烈震动或撞击，以防止损坏排风道内部结构。

2、施工前详细检查产品型号、规格、数量，按图纸搬运到位。

3、根据排风道留洞的位置的正反和朝向，使用墨斗弹出中心线。

4、施工前使用吊坠检查整楼上下的预留洞是否垂直居中，发现有偏差的情况，及时进行剔凿清理，清理完成后在周边洞口弹出20控制线。

5、使用施工电梯运送烟风道至楼层中，从顶层吊线至一层保证线垂直畅通，然后从一层开始从下往上安装烟风道。

6、排风道安装之前，检查厨卫间的管道等构件是否安装完成。

7、在楼板位置弹出将要安装排风道的中心线，安装的时候以中心线为基准，以保证排风道的位置与垂直度。

四、操作工艺1、排风道搬运过程中，使用双手平抬，保证兜底，操作过程中轻拿轻放，避免碰撞和破坏成品，严禁人员踩踏。

2、工艺流程3、安装排风道之前，每层的预留洞口需要放线定位，并且使用C20混凝土或者MlO水泥砂浆抹灰找平，当结构强度达到一半后，可以进行下一层的排风道安装。

4、一层施工完成后，二层及以上的楼层需要使用L30X30X3的角钢内角对排风道进行承托处理，在楼板上放置固定结束后，使用细石混凝土抹八字角。
