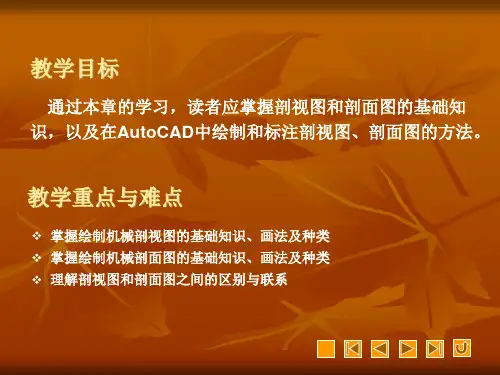

CAD课件12绘制机械剖视图与剖面图

剖面图也称断面图，主要用来表达机件某部分断面的结构形状。根据所绘剖面图在图形中的位置，剖面图分为移出断面和重合断面两种。
剖面图基础知识
假想用剖切平面将机件的某处切断，仅画出该剖切面与机件接触部分的图形，称为剖面图，简称剖面。
剖面
剖视图
❖ 剖面图与剖视图的主要区别在于：剖面图仅画出机件被剖切断面的图形，而剖视图则要
机件的三视图
剖视图的画法
绘制剖视图的步骤： ❖ 分析机件，画出必要的视图，如图（b）所示。 ❖ 选定剖切面并确定其剖切位置，图（b）中选用的是正平面（即通过两孔轴线的剖切平面）。 ❖ 画出断面图形，画出剖切平面与机件接触部分的断面图形，并画上剖面符号，如图（c）示。 ❖ 用规定方法进行标注，如图（d）示。
剖面图的种类、画法和标注
根据剖面图配置位置的不同，剖面图分为移出剖面图和重合剖面图两种。 ❖ 移出剖面图
画在视图之外的剖面图，称为移出剖面图。绘制与标注移出剖面图时应注意以下几点： 1.移出剖面的轮廓线用粗实线绘制。 2.移出剖面尽量配置在剖切符号的延长线上，必要时也可画在其他位置。在不致引起误解时，允许将图形旋转画出。当移出剖面的图形对称时，也可画在视图的中断处。
❖ 重合剖面图
画在视图之内的剖面图，称为重合剖面图。绘制与标注重合剖面图时应注意以下几点。 1.只有当断面形状简单，且不影响图形清晰的情况下，才采用重合剖面图。
重合剖面图
2.重合剖面图直接画在视图内剖切位置处，其轮廓线用细实线绘制。 3.当视图中的轮廓线与重合断面的图形重叠时，视图中的轮廓线仍应连续画出，不可间断。
a
b
c
d
剖视图的种类
❖ 全剖视图：用剖切面完全地剖开机件所得到的剖视图称为全剖视图，简称全剖视。

机械制图“支架”剖视图的形成与画法课件

2、绘制剖视图； 3、在剖面区域内画剖切线。
探疑：如何画剖
视图？
重点
课堂实施
课课前前准准备备课课堂堂实实施施课后提升
情境导入
二、剖视图的画法
专项练习：补画主视图的剖视图
获取新知
学以致用
成果展示
总结评价
课堂实施
课课前前准准备备课课堂堂实实施施课后提升
情境导入
三、剖视图的标注动画演示
获取新知
学以致用
成果展示
总结评价
探疑：如何标注？
课堂实施
课课前前准准备备课课堂堂实实施施课后提升
情境导入
三、剖视图的标注
获取新知
专项练习：标注剖视图的标注符号 A-A
学以致用
成果展示总结评价
A
A
课堂实施
课课前前准准备备课课堂堂实实施施课后提升
情境导入
分组完成另一“支架”的主视方向的剖视图
获取新知
——《机械制图》
课前准备
1.异质分组
A
D
B E
C
2.
课前准备
信息收集
课堂实施
导入新课获取新知
学以致用成果展示总结评价
课堂实施
课课前前准准备备课课堂堂实实施施课后提升情境导入获取新知学以致用成果展示总结评价
虚线多~ 虚线实线交叉~ 内部结构不清晰~ 读图和标注尺寸不便~
1. 自我评估（占30%）
2. 小组评价（占30%）
反馈：
针对能力目标，对自己在任务实小组同学对该同学在任务实施过程评中比的结表果
施过程中的表现给出分数（满分现给出分数（单项0～20分）及等级予以
100分）及A优秀、B良好、C合客观、合理评价：

《机械制图》局部剖视图

用交线代替波浪线
正确
错误
正确
剖视图
剖视图的种类
局部剖视图
上一页下一页
波浪线不应画在其它图线的延长线上
画在轮廓线的延长线位置
错误
剖视图
剖视图的种类
正确
局部剖视图
上一页下一页
剖视图
上一页下一页
剖视部分与视图部分用波浪线分界
虚拟局部剖（不对称机件）
剖视部分与视图部分用波浪线分界
剖切位置明显的局部剖视图，一般都省略剖视图的标注。
剖视图
剖视图的种类
局部剖视图
上一页下一页
局部剖应用范围（2）
机件上需表达局部内形，但不必或不宜采用全剖视。
虚拟局部剖（不必不宜全剖）
ቤተ መጻሕፍቲ ባይዱ
剖视图
剖视图的种类
局部剖视图中断裂边界（波浪线）画法注意事项
波浪线表示断裂边界的投影，只能画在机件的实体上（剖切面与观察者之间的通孔、槽结构处不应画波浪线，波浪线也不应超过机件的外形轮廓线）
孔处无断裂轮廓
超出机体
剖视图
错误
剖视图的种类
正确
局部剖视图
上一页下一页
波浪线不要和图样上其它图线重合
与面的投影线重合
机械制图
MECHANICAL DRAWING
局部剖视图
用剖切平面局部地剖开机件所得的剖视图，称为局部剖视图。
局部剖视图的剖切位置及剖切范围可根据机件的结构形状灵活选定，所以它应用广泛。
剖视图
剖视图的种类
上一页下一页
局部剖应用范围（1）
不对称的机件内外形状都较复杂，既要表达外形，又要表达内形时。
局部剖视图

画法几何及机械制图(第2版)课件：剖视图

39
三、剖切面的种类和剖切方法
正误分析
错误
正确
40
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面用两个相交的剖切平面剖开机件，将倾斜的结构绕交线旋转到与选定的投影面平行后再投射而获得剖视图。
主要用于表达孔、槽等内部结构不在同一剖切平面内，但又具有公共回转轴线的机件。
13
二、剖视图的种类
按机件被剖切的范围不同，剖视图可以分为：
全剖视图
半剖视图
局部剖视图
14
二、剖视图的种类
1. 全剖视图
用剖切面将机件完全剖开所得到的剖视图，称为全剖视图。
全剖视图主要用于外形简单、内部形状复杂的不对称机件。
15
二、剖视图的种类
2. 半剖视图
虚
线
多
缺内形
视图
全剖视图
A—A
41
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面用两个相交的剖切平面剖开机件，将倾斜的结构绕交线旋转到与选定的投影面平行后再投射而获得剖视图。
42
三、剖切面的种类和剖切方法
3. 几个相交的剖切平面 (1)两个相交的剖切平面
倾斜结构先旋转后再投射；其他结构仍按原来位置投射。
外
左右对称
形表
达
各画一半
不
全
A
A
16
二、剖视图的种类
2. 半剖视图
虚
线
多
缺内形
视图
全剖视图
A—A
外
左右对称
形表
达
各画一半
不
全
A
A

全套机械制图教学课件-18剖视图

轮辐的表示方法
轮辐在剖视图中通常使用中心线表示其中心位置，细实线表示其辐条形状，剖面线表示材料。当轮辐具有特殊形状时，应使用局部视图或放大图进行详细表示。
轴孔、键槽等结构表示方法
轴孔的表示方法
在剖视图中，轴孔通常使用细实线表示其轮廓，同时用剖面线表示其材料。当需要表示轴孔的深度时，可使用局部剖视图或断面图进行表示。
工程实际中综合应用举例
桥梁结构
通过剖视图展示桥梁的内部结构，包括桥墩、桥台、桥面等。
建筑结构
利用剖视图表达建筑结构的内部构造，如楼板、梁、柱等。
机械设备
通过剖视图展示机械设备的内部结构和工作原理，包括发动机、变速器、传动系统等。
THANKS FOR WATCHING
感谢您的观看
适用范围
机件具有对称平面且需要表达内部结构时，常采用半剖视。
标注方法
半剖视图的标注方法与全剖视图相同，但应注意在对称中心线两侧图形的对应关系。
局部剖视图
定义
用剖切面局部地剖开机件所得的剖视图，称为局部剖视图。
适用范围
机件某一部分的内部结构需要表达，而又不必或不便采用全剖视或半剖视时，常采用局部剖视。
全套机械制图教学课件-18剖视图
contents
目录
• 剖视图基本概念与分类 • 剖视图绘制方法与步骤 • 常见剖视图类型及其特点 • 剖视图中特殊结构表示方法 • 剖视图识读技巧与实例分析 • 剖视图在机械设计中的应用实例
01 剖视图基本概念与分类
剖视图定义及作用
剖视图定义
假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投影所得的图形称为剖视图。
根据剖切位置，确定投影方向。投影方向应使剖视图能够清晰地表达机件的内部结构，同时便于标注尺寸和添加必要的文字说明。

【最全】机械制图基础剖面图与断面图.优质PPT

仰视图
主视图
右视图
俯视图
左视图
后视图
主视图被确定之后，其他基本视图与主视图的配置关系也随之确定，此时，可不标注视图名称
§7.1 剖面图
当物体内部形状较复杂时，则视图上虚线过多，给读图和标注尺寸增加困难，为了清晰地表达物体内部形状，国家标准规定采用剖面图来表达。
概念:用一个假象的剖切平面将形体剖切开, 移去观察者和剖切平面之间的部分,作出剩余部分的正投影,叫做剖面图
展开剖面(了解)图P7.13
(理解)图P7.15
用剖切面将物体完全剖开后所得的剖视图称为全剖面视图
当物体具有对称平面时，在垂直于对称平面的投影面上的投影所得的图形，可以对称中心线为分界，一半画成剖面图以表达内形，另一半画成视图以表达外形，称为半剖视图
半剖视图主要用于内、外形状都需要表示的对称物体
§3 断面图
1、断面图的概念
假想用剖切平面将物体的某处切断，仅画出断面的图形，称为断面图
2、剖面图断面的区别
（1）断面图是面的投影，仅画出断面的形状：剖面图是体的投影，剖切面之后的结构应全部投影画出
（2）断面图的剖切符号只画长度6-10MM的粗实线作为剖切位置线，不画剖视方向线，编号写在投影方向的一侧。
2、注意：
几个平行的剖切平面可能是两个或两个以上，各剖切平面的转折处必须是直角
在剖面图中，不能画出各剖切平面转折处的界线。
阶梯剖不能省略标注
当剖视图按投影关系配置，中间无其它图形时，可省略箭头
房屋的阶梯剖面图
楼梯剖面图
剖面图是假想把物体剖切后画出的投影，其他未取剖视的视图应按完整的物体画出 4、例题 P166图7. 画在视图之外的断面图称为移出断面图一般常用平面作为剖切面。 1 剖面图的画法 (2) 投射方向用箭头表示，画在剖切符号的两外端，并与剖切符号垂直。 2、常用的剖面图有几种？区别何在？各适用于什么形体？画在视图之外的断面图称为移出断面图

《机械制图与CAD》课件——5剖视图画法

谢谢！
1.读图方法
识读图形的基本方法依然是以形体分析法为主，线面分析法为辅。
2.读图举例
【例8-2】分析四通管的表达方案。
主视图—全剖
(1)概括了解四通管用5个图形表达。
(2)仔细分析各图形及表达重点 1)主视图。主视图为B—B全剖视图。主要表达四通管四个方向的连通情况。
2)俯视图。俯视图是由两个平行的剖切平面剖得的A—A全剖视图。主要表示左右两边管体的相对位置(它们之间的夹角为α以及底板的形状。）
1.移出断面图
画在视图轮廓之外的断面图称为移出断面图。 (1)移出断面图的画法要点
1)移出断面的轮廓线用粗实线绘制，断面上画出剖面符号。
轮廓线为粗实线
2)当剖切平面通过由回转面形成的孔或凹坑的轴线时，这些结构按剖视绘制。 3)当剖切平面通过非回转面，会导致出现完全分离的两个剖面区域时，也应按剖视画出。

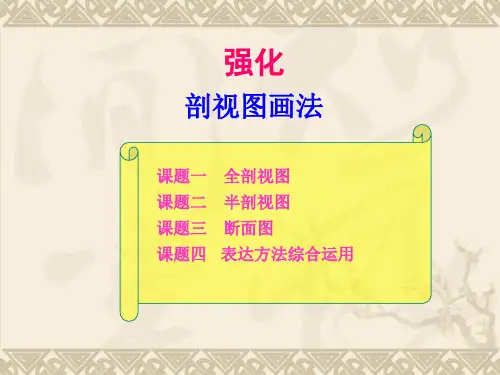

强化
剖视图画法
课题一全剖视图课题二半剖视图课题三断面图课题四表达方法综合视图的基本知识
下图为机件的已知两视图：在主视图中，用细虚线表达内部结构，图上的细虚线较多，且部分细虚线与点画线相重合，图形不够清晰。为了清晰地表达零件的内部结构，《机械制图》GB/17452—1998和GB/4458.6—2002国家标准中规定可采用剖视图来表达。
不应出现不完整的因素。
3)用几个平行的剖切平面画出的剖视图中，一般不允许出现不完整的要素。仅当两个要素在图形上具有公共对称中心线或轴线时，允许各画一半。
A—A
具有公共对称线的两要素可各画一半
A
A
A
A
3.几个相交的剖切面
当机件的内部结构用一个剖切平面不能完全表达，且这个机件在整体上又具有回转轴时，可用几个相交的剖切平面 (交线垂直于某一基本投影面) 剖开机件，并将与投影面不平行的结构及其有关部分旋转到与投影面平行后再进行投射。

机械制图断面图(35张)PPT

重合断面图轮廓线与视图轮廓线重合时，应将视图的轮廓线连续画出
23
2）标注
不对称的重合断面图要标注剖切位置符号和投射方向的箭头
对称的重合断面不标注
不对称的重合断面图
对称的重合断面图
24
思考一下？
对比移出断面图和重合断面图我们可以发现：
位置
轮廓线
移出断面图视图之外
粗实线
重合断面图视图之内
细实线
A-A
按剖视绘制
按断面绘制
正确
剖切平面通过非回转面的圆弧孔
错误
21
③由两个或多个相交的剖切平面剖切获得的移出断面，中间一般用波浪线断开绘制。
由多个剖切平面剖切得到的移出断面图，中间必须用波浪线隔开
移出断面图对称时，可将断面图画在
视图的中断处
22
2、重合断面图
1）画法
用细实线画重合断面图的轮廓线
25
课堂练习:
1、判断下面断面图的类型？
移出断面图重合断面图
重合断面图
移出断面图
26
课堂练习:
2、在视图下方的各断面图中选出正确的断面图。
（a）
（b）
（c）
（d）
（b ）
（a）
（b）
（c）
（d）
（a）
（a）
（b）
（c）
（d）
（b）
27
机械制图断面图( 35张)P PT完美版
四、移出断面图的标注方法
优点：图画起法补简充单说、明表作达用明确，，有选时用还灵可活减，少应视用图广。泛。
16
二、断面图的分类
根据断面图在绘制时所配置位置的不同，断面图分为移出断面和重合断面两类。

机械制图剖面图(共86张PPT)精选全文

剖切符号
粗短划线表示剖切
位置；箭头表示投
A
A 射方向；字母与产
生剖视图的名称的
字母一致。
省略标注:单一剖切平面，过对称面，按投影关系配置，中间没有其他图形隔开。
6.2.1 剖视图的概念 4.画剖视图的注意事项
6.2 剖视图
① 剖切平面的选择：通过机
件的对称面或轴线且平行或垂直于投影面。
② 剖切是假想，其它视图仍应完整画出，并可取剖视。
解决办法——
⒉ 半剖视图
A—A
半剖视图
已表达清楚的
内形虚线不画
一半画视图
以对称线为界
一半画剖视图
6.2 剖视图
6.2.2 剖视图的种类及适用重要条件
⒉ 半剖视图 A－A
适用范围：
内、外形都需要表达，而形
状又基本对称时。
B
B
B－B
A
A
6.2 剖视图
6.2.2 剖视图的种类及适用重要条件
⒉ 半剖视图画半剖视图时必须注意的问题：
2. 用几个剖切面剖切
（1）用两相交的剖切平面剖切（旋转剖）
A－A
A
A
☆ 标注方法：
☆ 应注意的问题：
A
① 两剖切面的交线一般应与机件的轴线重合。
② 在剖切面后的其它结构仍按原来位置投射。
☆ 适用范围：
当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机件又具有回转轴时。
6.2 剖视图
6.2.3 剖切面的种类和常用剖切方法
① 两剖切面的交线一般应与机件的轴线重合。三个互相垂直的投影面V、H、W将空间划分为八个区域，按顺序分别称为第一角、第二角、第三角、第四角……
6.2 剖视图 A、移出断面图一般应标注断面图的名称“×－×”（“×”为大些拉丁字母），在相应视图上用剖切符号表示剖切位置和投射方向，并标注相同字

机械制图17.3.2.3 局部剖视图

三、三种剖视图
图示摇杆臂的左右轴孔都需剖开表达，但又不宜作全剖或半剖视图，故采用局部剖视图。
§2-2 点的两面投影
三、三种剖视图
图示摇杆臂的左右轴孔都需剖开表达，但又不宜作全剖或半剖视图，故采用局部剖视图。
以中心线为分界线
§2-2 点的两面投影
三、三种剖视图
画局部剖视图的注意事项：
1.局部剖视图的剖切位置和剖切范围视实际需要而定，但使用时要考虑看图方便，剖切不宜过于零碎。
2.作为剖视与视图分界线的波浪线，只能画在机件的实体部分，而不能画入孔、槽或画出机件外。
不能画在机件外
错误
不能画入孔、
槽内
§2-2 点的两面投影
正确
三、三种剖视图
画局部剖视图的注意事项：
3.波浪线不能与图中的其他图线重合，也不能成为其他图
线的延长线，以免引起误解。
不能与轮廓线重合
不能与轮廓线重合
剖切位置明显，可不必标注
§2-2 点的两面投影
三、三种剖视图
画局部剖视图的注意事项：
5.局部剖视图和全剖视图的标注方法相同；当剖切位置明显且又不致引起误解时，也可以不标注。
A
Aቤተ መጻሕፍቲ ባይዱ
A –A
§2-2 点的两面投影
剖切位置不明显，应标注
本小节结束
§2-2 点的两面投影
错误
§2-2 点的两面投影正确
三、三种剖视图
画局部剖视图的注意事项： 4.当被剖切的部分为回转体时，允许将回转体的
中心线作为剖视与视图的分界线。
以中心线为分界线
§2-2 点的两面投影
三、三种剖视图
画局部剖视图的注意事项： 5.局部剖视图和全剖视图的标注方法相同；当剖

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

A
A
画半剖视图应注意的问题：
半个视图与半个剖视图的分界线用细点划线，而不能用粗实线。机件的内部形状已在半剖视图中表达清楚，在另一半表达外形的视图中不必再画出虚线。
不画虚线
分界线
➢局部剖视图 —用剖切平面局部地剖开机件所得到的剖视图。
画局部剖视图应注意的问题：
不用中心线代替
波浪线
已表达清楚的结构形状虚线不再
A
A
每一个成功者都有一个开始。勇于开始，才能找到成
•
1、
功的路。20.10.1520.10.15Thursday, October 15, 2020
成功源于不懈的努力，人生最大的敌人是自己怯懦
•
2、
。0 2:57:37 02:57:3 702:571 0/15/2 020 2:57:37 AM
A
剖切线
➢剖切符号．用粗短画(线宽1~1.5d)表示，用以指示剖切面的位置，并用箭头表示投影方向。
➢剖视图．“假想”剖开投影后，所有可见的线均画出，不能遗漏。
➢剖面符号．剖切平面与机件的接触部分 (断面)画剖面线，剖面线应以适当角度的细实线绘制，最好为45°斜线，同一机件的各个视图中剖面线方向与间距必须一致。
我们必须在失败中寻找胜利，在绝望中寻求希望
•
9、
。上午2时57 分37秒上午2 时57分0 2:57:37 20.10.1 5
• 10、一个人的梦想也许不值钱，但一个人的努力很值钱。10/15/2020 2:57:37 AM02:57:372020/10/15
• 11、在真实的生命里，每桩伟业都由信心开始，并由信心跨出第一步。10/15/2020 2:57 AM10/15/2020 2:57
每天只看目标，别老想障碍
•
3、
。20.1 0.1502: 57:370 2:57Oct-2015-Oct-20
宁愿辛苦一阵子，不要 7:3702: 57:370 2:57Thursday, October 15, 2020
• •
积极向上的心态，是成功者的最基本要素 5、
。20.1 0.1520. 10.150 2:57:37 02:57:3 7Octobe r 15, 2020
画出。
延长线不画
波浪线
局部剖视图用波浪线分界,波浪线
应画在机件的实体上,不能超出实体
轮廓线,也不能画在机件的中空处。
波浪线不应轮廓的延长线上,也不用轮廓线代替,或与图样上其它图线重合。
不超出轮廓线
不穿过孔
四、剖切面的种类
➢单一剖切面
平行于基本投影面的剖切平面，如全剖、半剖、局部剖等。
不平行于基本投影面的剖切平面，即斜剖。
生活总会给你谢另一个谢机会，大这个机家会叫明天 6、
。2 020年1 0月15 日星期四上午2 时57分 37秒02: 57:372 0.10.15
人生就像骑单车，想保持平衡就得往前走
•
7、
。202 0年10 月上午2 时57分 20.10.1 502:57October 15, 2020
•
8、业余生活要有意义，不要越轨。20 20年10 月15日星期四 2时57 分37秒0 2:57:37 15 October 2020
➢剖视图的配置与标注．剖视图名称用” Ｘ－Ｘ“表示。
三、剖视图的种类
➢全剖视 —用剖切面完全地剖开机件所得的剖视图。
A A
注意：
A
因剖视图
已表达清楚机
件的内部结构,
其它视图不必
画出虚线。
➢半剖视图 —当机件具有对称平面时，向垂直于对称平面的投影面上投影所得的视图，允许以对称中心线为界，一半画成剖视图，另一半画成视图。
一、剖视图的形成
➢剖视图的概念
剖切面
A
移去
A
移去
A向剖面线
A
归纳
剖面
线
假想用剖切
剖面剖开物体
将处于观察
移者与剖切面
A
A
之间的部分
形体移去
移去
视将其余部分形体向投影面投射，剖面区域（剖切面与物体接触的部分）
画出剖面符号（45°斜线）
二、剖视图的画法
剖面线
A－A
易漏
A
剖视图名称
A向
易漏
B-B
B
A-A
B
A
A
➢几个平行的剖切平面
必须有剖切符号表示剖切位置，在起讫和转折处注写字母。剖切平面是假想的，不应画出剖切平面转折处的投影。剖视图中不应出现不完整结构要素。
不应画线
BA
B
B
A
A
不应出现不完整要素
A-A
B-B
BA
标注相同字母
➢几个相交的剖切面(交线垂直于某一投影面)
先假想按剖切位置剖开物体再将被剖切面剖开的结构及其有关部分旋转到与选定的投影面平行再进行投影
