摄像机（头）主要技术指标的测量方法摄像机主要技术指标测量方法摄像机主要技术指标的测量方法，主要有《IEC1146-1-1994标准》及《GB12338-90标准》。
1．《IEC1146-1-1994标准》测量装置包括：(1)测试卡：可选EIAJ-A NO.3清晰度卡，或EIAJ-A NO.4或NO.5多功能卡。
(2)光源：3100K，二侧射光(这里是反射卡)。
(3)示波器：分选行示波器、矢置示波器TEK1741，及视频综合测试仪TEK VM-700A。
(4)黑白监视器：水平清晰度为1000线、有缩屏功能的监视器。
以下是测量装置示意图2．《GB12338-90标准》测量基本装置包括：(1)测试卡：透射式电视综合测试图(GB6996.1)、透射式电视线性测试图A型(GB6996.2)、透射式电视综合测试图B型(GB6996.3)、透射式电视灰度测试图A型(GB6996.12)(2)光源：A型光源、色温2856K。
(3)电视测试信号发生器：TEK-111A。
(4)示波器：TEK-1741A。
(5)监视器：松下B/W≥800线。
以下是测量装置示意图3. 极性的测量包括极性输出幅度的测量，两者均可采用示波器测量，测量时应终接75Ω负载。
4. 最低照度的测量首先应有可调节光照度的光源。
对反射测试卡是入射光源，或对透射测试卡是透射光源进行调节。
应该注意，室外的照度可从1×10-4－2.5×104lux，1×10-4是指在无光害的夜晚(星光级)，2.5×104lux是指在强烈的太阳光下。
照度计可选用日本美能达低照度计。
5. 有效图元(像素)的测量可选用美国TER公司的视频综合测量仪VM-700A，加上CCD摄像机的附件。
这样不仅可测到有效图元(像素)，还可测到CCD的器件的缺陷数(不良的像素数)。
6. 清晰度测量黑白摄像机可采用国标《GB12338-90标准》的测试设备和方法，用摄像机摄取GB6996.1的测试图，用目测法观察监视上图像中心楔上能分辨的最大线数。

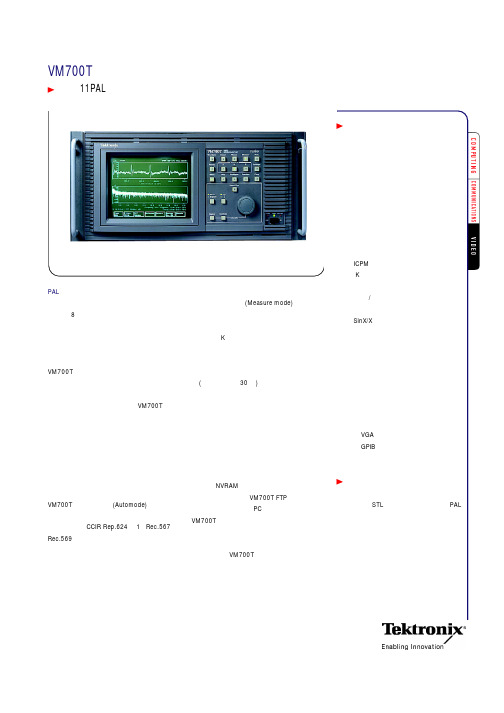

实验一：视频测量仪器使用操作1：实验内容VM700T的熟悉和数字电视模拟域基本参数测量①熟悉VM700T背板接口并按照实验仪器连接要求连接各个仪器。
②熟悉VM700T面板按键，了解各按键功能。
③以75％彩条为基本信号，利用已有知识分析一幅图像波形及矢量情况，包括：每帧图像的结构每场图像的结构每行图像对应的波形及矢量④利用信号发生器发生出各种常用测试波形，将已有的对波形的认识与矢量及显示图像间建立直观的联系，并加以分析。
2：实验所用仪器Tektronix TSG 273 PAL 信号发生器VM700T电视显示器视频测试通道（实验室提供，视频设备或视频传输系统）3：实验仪器与被测设备连线4：实验过程及数据1)在TSG-273上选择75%彩条信号作为测试信号；2)在Picture方式下选择测试信号所在行，L37；3)在Waveform方式下观察测试信号的波形；4)按Measure键，在触屏上选择测试指标“Bar-Line Time”；5)读取Sync Level、Sync to Bar Top两个项目的数据。
其中，“Sync Level”表示同步头相对于消隐后肩的幅度；“Sync to Bar Top”表示白条电平+同步电平。
5：实验分析及小结对于视频信号幅度的测量，不能只是简单地调整信号通路中最后那一设备的输出电平。
每一设备都应予以调整，使它能将信号正确地从输入传送到输出。
电视设备一般在设计上对于视频信号幅度都要求在1V峰—峰值范围内，如果信号太大，则会出现削波或动态范围增大而产生非线性失真；如果信号太小，则会使信杂比降低，传输质量下降。
通过这次实验，我了解了VM700T的功能及使用方法，以及如何用它来测量视音频信号。
标清数字电视系统视频特性评价及测量⽅法标清数字电视系统视频特性评价及测量⽅法□鲍莹【摘要】本⽂⾸先定义了两类标准清晰度数字电视系统，接着对这两类系统视频特性的主要评价指标进⾏逐⼀阐释，以TEK VM700综合测量仪为例介绍了标清数字视频特性指标的测量⽅法。
【关键词】标准清晰度数字电视系统视频特性评价指标视频系统测量⽅法⼀、标准清晰度数字电视系统的分类及适⽤的视频特性测量指标根据标准清晰度数字系统是否经过压缩编解码、编码格式转换、编码码率转换，将标准清晰度数字电视系统分为两类：透明标准清晰度数字系统和⾮透明标准清晰度数字系统。
透明标准清晰度数字系统是指不含压缩/解压缩设备、编码格式转换、编码码率转换的标准清晰度数字系统。
透明标准清晰度数字电视系统中的信号采集设备，应符合ITU-R BT.601数字演播室分量编码标准。
奈奎斯特抽样定理证明：只要抽样频率⼤于模拟信号最⾼频率的两倍，就可以通过理想低通滤波器不失真地恢复出模拟信号。
因此，符合ITU-R BT.601数字演播室分量编码标准的信号采集设备，都可以认为是透明的标准清晰度数字设备。
⾮透明标准清晰度数字系统是指具有压缩/解压缩设备编码格式转换、编码码率转换的标准清晰度数字系统，如数字视频服务器、播出服务器、转码服务器、数字录像机、硬盘录像机、⾮编⼯作站等。
⽹络化环境的节⽬制作系统、新闻制播系统、节⽬收录系统以及硬盘播出系统等都属于⾮透明标准清晰度数字系统。
上述设备和系统因对SDI基带信号作了压缩和解压缩或编码格式、编码码率转换处理，对于SDI基带信号⽽⾔，就不是⼀个透明的数字系统。
透明标准清晰度数字系统适⽤的测量包括：数字通道传输特性测量（眼图测量）、误码秒测量、SDI信号格式检测。
⾮透明标准清晰度数字系统适⽤的测量包括：数字通道传输特性测量（眼图测量）、SDI信号格式检测、误码秒测量、模拟域分量信号特性测量、⾊域误差测量、主观评价测量。
值得注意的是，对于透明标准清晰度数字系统，由于对于SDI基带信号都是透明处理或传输的，没有必要再进⾏模拟域分量信号特性测量、⾊域误差测量和主观评价测量。
“视频测量技术”实验指导书（一）一、实验课程编码：103005二、实验课程名称：视频测量技术三、实验项目名称：监视器调整与反射损耗测量（综合性实验）四、实验目的学习图像监视器的日常调整方法。
了解反射损耗的意义及对图像的影响，掌握电缆延时法测量反射损耗。
通过测量信号的幅度和时间参数，学习使用视频综合测试仪和测试信号发生器。
了解2T脉冲参数，了解100%和75%彩条的区别。
五、主要设备VM700T视频综合测试仪，TSG271测试信号发生器，PVM-14M4E图像监视器。
六、实验内容1. 调整监视器的亮度、对比度、色度、色温等参数。
2. 测量100%和75%彩条信号。
3. 测量2T正弦平方脉冲。
4. 使用延时电缆法测量100欧终端电阻的反射损耗。
5. 测量反射波延时，估算电缆长度。
七、实验步骤1. 系统连接：被测设备为长电缆和100欧终端电阻。
2. 监视器的日常调整：（1）利用PLUGE信号调亮度。
（2）利用阶梯波信号调对比度。
（3）利用100%彩条信号和监视器BLUE ONLY功能调色饱和度。
（4）利用监视器菜单调色温为D93。
3. 100%和75%彩条信号测量：（1）使用VM700压差复位“Reset Diffs”功能测量两种彩条的白条幅度。
（2）利用低通滤波器分别测量两种彩条的黄条亮度电平。
（3）利用高通滤波器分别测量两种彩条的黄条色度电平。
（4）计算两黄条亮度/色度电平之间的比值（低比高）。
4. 2T正弦平方脉冲的测量:（1）选2T正弦平方脉冲和条信号。
（2）测量2T脉冲的幅度，确定其半幅度。
（3）使用VM700光标功能测量时间，测量其半幅宽。
（4）测量填充副载波脉冲宽度（使用冻结功能）。
5. 反射损耗的测量：（1）选2T正弦平方脉冲和条信号。
（2）取下电缆终接电阻，测量终端开路全反射波幅度A1。
同时观察反射波对图像的影响。
（3）电缆终端接上100欧终端电阻，测量反射波幅度A2。
代入公式计算：A反射损耗P = 201g—dBA26. 测量反射波延时，估算电缆长度：测量入射波A0与反射波A1的时间间隔,估算电缆长度。
电视信号视音频指标测量方法( 嘉兴电视台2004)1.引用标准:GB 1583-79 彩色电视图象传输GY 75-89 广播声频通路运行技术指标等级GB 12365-90 广播电视短程光缆传输技术参数GY/T 107-92 电视中心播控系统维护规程GB/T 14236-93 电视中心视频系统和脉冲系统设备技术要求GY/T 165-2000 电视中心播控系统数字播出通路技术指标和测量方法模拟分量视频参考标准: TEK公司VM700内设标准2.使用仪器:TSG131A多格式信号发生器(TEK)TSG422 数字式分量电视信号发生器(TEK)ASG100 音频信号发生器(TEK)WFM601E 串行分量监视器(TEK)VM700T 自动视音频测量系统(TEK)3.模拟复合视频指标测量3.1 准备3.1.1 TSG131A模拟复合输出(Composite)，送被测设备输入端，被测设备输出接到VM700T的输入端A, A的环通输出接75Ω终端负载(VM700专配)3.1.2 TSG131A送MA TRIX（矩阵），PAL/YC灯亮。
3.1.3 VM700T开机，Waveform（波形）灯亮，显示波形。
3.1.4 按Picture（图象），显示图象。
3.2 测量3.2.1 介入增益取Line =35 (亮度条，2T，20T，5阶梯信号)按Measure（手动测量）触摸菜单，选Bar Line Time (白条行时间)显示曲线，计算介入增益。
3.2.2 随机信噪比（不加权，加权）取Line =225 (350mV平场信号)按Measure（手动测量）选Noise spectrum (噪声频谱)按Menu (菜单)选Filters selection (滤波器)按国标规定,模拟复合PAL-D信号带宽为6MHz开机时Low Pass(低通)初始设置在5.0MHz, 应改成6.0MHz:按住菜单[Low Pass 5.0MHz],顺时针旋转VM700面板上的大旋纽,即可改成Low Pass 6.0MHz (逆时针转可改回5.0MHz,重新开机也是5.0MHz) 选Low Pass 6.0MHz, 显示：不加权噪声曲线(15KHz to 6.0MHz)选Unified Weight (统一加权), Low Pass 6.0MHz,显示加权噪声曲线(15KHz to 6.0MHz Unified)3.2.3 DG GP取Line =60 (亮度条, 2T, 5阶梯叠加副载波)按Measure选DG DP3.2.4 色度—亮度增益差(ΔK ) 色度—亮度时延差(Δτ)取Line =35按Measure选Chromlum Gain Delay3.2.5 K系数取Line =35按Measure选K Factor3.2.6 幅频特性3.2.6.1 多波群法取Line = 110 (多波群信号)按Measure选Multi Burst (多波群)3.2.6.2 群时延法取Line = 150 (SinX / X信号)按Measure选SinX / X3.2.7 亮度非线性取Line =35按Measure选Luminanc e NonLinearity （亮度非线性）4．模拟分量视频指标测量4.1 准备4.1.1 TSG131A 模拟分量输出（Y，B-Y，R-Y）送被测设备输入端，设备输出端依次接到VM700T输入端A,B,C。
反射损耗及其测量方法反射损耗定义：阻抗不匹配造成反射波对传输信号的影响测量：延时电缆法(VM700T)和阻抗电桥法介入增益的定义及其测量方法定义：被测通道输出端信号幅度峰-峰值L 与输入端该信号幅度的标称值Lo (700mVp_p) 之比测量:可用任何一种含有700mV 白条的信号进行，如彩条信号， 2T 脉冲和条信号等。
在被测通道输出端，用波形监视器读取输出的条信号条顶中部与消隐电平之间的幅值L ，代人公式计算。
平均图像电平（APL ）定义及在测量中应用定义： 图像信号在一帧内或几行间，有效扫描期间的平均值占白电平与消隐电平差值的百分数。
测动态接入增益 视频杂波分类、信杂比定义及测量方法 视频信号的带宽为6MHz ，而随机杂波的带宽一般要宽的多（1）6MHz 低通滤波器限制频带上限排除视频通道之外的杂波。
（2）10kHz 高通滤波器限制频带下限排除交流干扰和微音效应（3）4.43MHz 陷波器：消除副载波成分。
（4）统一加权网络：视觉特性 低频 敏感 对杂波的幅度进行加权。
幅频特性与群延时特性测量——多波群，行扫频，sinx/x ，多脉冲定义：从场重复频率（50Hz ）至系统标称截止频率（6MHz ）的频带范围内，通道输入与输出之间相对于基准频率（100~250kHz ）的增益变化，称为幅频特性。
定义：从场重复频率至系统标称截止频率的频带范围内，在被测通道输入和输出之间的群时延相对于基准频率（100~250kHz ）的群时延变化，称为群时延特性（ns ）测量：的是调幅信号的包络时延，一般低端从100kHz 测起。
视频信号线性失真的时域测量长时间波形失真：定义：加至被测通道输入端的视频测试信号的平均图像电平，如果是从低电平突然变到高电平，或从高电平突然变到低电平，输出信号的消隐电平不能准确地跟随输入信号变化，它的暂态过程就是长时间波形失真 测量：平场信号K ，其平均图像电平每5秒钟在0与100%间跳变一次。

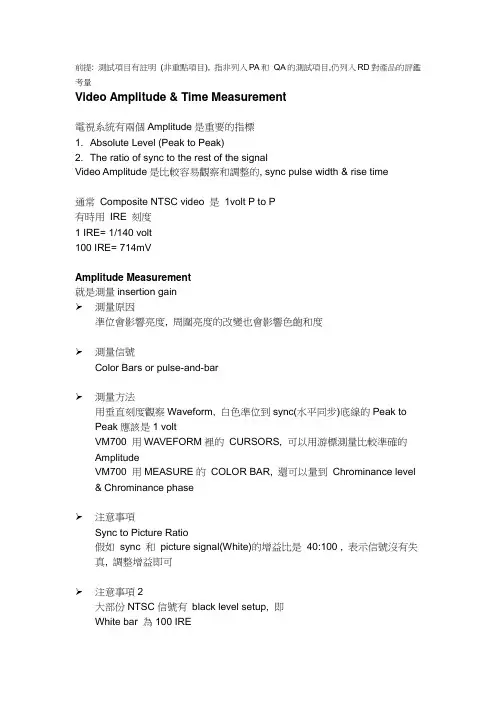

前提: 測試項目有註明(非重點項目), 指非列入PA和QA的測試項目,仍列入RD對產品的評鑑考量Video Amplitude & Time Measurement電視系統有兩個Amplitude是重要的指標1. Absolute Level (Peak to Peak)2. The ratio of sync to the rest of the signalVideo Amplitude是比較容易觀察和調整的, sync pulse width & rise time通常Composite NTSC video 是1volt P to P有時用IRE 刻度1 IRE= 1/140 volt100 IRE= 714mVAmplitude Measurement就是測量insertion gain測量原因準位會影響亮度, 周圍亮度的改變也會影響色飽和度測量信號Color Bars or pulse-and-bar測量方法用垂直刻度觀察Waveform, 白色準位到sync(水平同步)底線的Peak to Peak應該是1 voltVM700 用WAVEFORM裡的CURSORS, 可以用游標測量比較準確的AmplitudeVM700 用MEASURE的COLOR BAR, 還可以量到Chrominance level & Chrominance phase注意事項Sync to Picture Ratio假如sync 和picture signal(White)的增益比是40:100 , 表示信號沒有失真, 調整增益即可注意事項2大部份NTSC信號有black level setup, 即White bar 為100 IRE＊Black bar為7.5 IREBlanking level為0 volt(目前我們DVD Player的firmware都有設black level setup) 測試標準Time Measurement (非重點項目)Horizontal & Vertical sync pulse width, rise time, fall time & number of cycles in burst 都有具體指定RS-170A 和FCC對time interval of pulse width的定義和限制要求(recommended limit)不同測試原因sync pulse width不會造成失真, 但會使設備無法處理video signal 而造成畫面中斷分離測試信號有sync 及subcarrier (載色信號)的測試信號皆可測試方法VM700 用WAVEFORM裡的CURSORS, 可以用游標測量比較準確的Amplitude用MEASURE裡的H TIMING功能可以顯示sync 及subcarrier段的timing參照VM700使用說明Page 20, Figure 12注意事項Burst (subcarrier)和sync之的相對位置, subcarrier cycles的數量都有限制RS-170A的規格限制9 cycles, FCC則是8~11 cyclesRS-170A的標準規格50% point of leading edge of sync到burst的起始點大約19 cyclesSCH Phase (非重點項目)SCH (Subcarrier to Horizontal) Phase 用timing 作標準SCH定義: Timing relationship between the 50% point of the leading edge of sync and the zero crossing of the reference subcarrier.誤差值是用Subcarrier的相位差表示RS-170A的標準±40°測試原因當電視訊號來自於不同來源的結合信號或來自於連續的畫面切換SCH不準會造成顏色偏移或水平跳動電視的掃瞄線必須line up測試方法VM700 用MEASURE裡的SCH PHASE可以看出相位差參照VM700使用說明Page 23, Figure 16VM700 用MEASURE裡的SCH FULL FIELD PHASE可以看出line up 參照VM700使用說明Page 23, Figure 17測試標準±40°LINEAR DISTORTION訊號波型的失真和訊號本身的振幅無任何相對關係即線性失真當系統沒辦法傳送一致的振幅和相位, 線性失真就會發生線性失真的起因大多因為訊號傳輸路徑的缺陷線性失真的分類方式, 根據失真對訊號的影響時間長短time interval Short Time Distortion (125ns~1μs)Line Time Distortion (1μs~64μs)Field Time Distortion (64μs~16ms)Long Time Distortion (>16ms)用這種time interval測量方式來觀察同一個time range內, 振幅與相位的失真狀況可以用頻率響應觀察振幅vs頻率用group delay 觀察相位vs頻率用Frequency Response & Group Delay 可以同時分析振幅&相位的失真Chrominance-to-Luminance gain & delay測量系列是否能以正確比例處理Chrominance & Luminance的訊號, 而不被delay影響Chrominance-to-Luminance Gain & Delay Inequalities (非重點項目) Chrominance-to-Luminance Gain InequalitiesChrominance-to-Luminance Delay Inequalities測試原因Gain error 會影響色飽和度Delay distortion 會造成影片中物件邊緣的smearing or bleeding測試訊號FCC Composite or NTC-7 Composite上半12.5T pulse是由一個sine-squared lumi pulse & chromi packet 組成基本上看baseline 是否平整, 就知道Gain & Delay Inequalities是否存在若Gain & Delay Inequalities存在, 也可以由baseline彎曲的形狀觀察Gain & Delay Inequalities參照VM700使用說明Page 26, Figure 21測試方法最簡單的方法, 將12.5T pulse height 調整到100 IRE再用voltage cursors 測量baseline 失真VM700測試法直接用MEASURE的CHROM/LUM GAIN DELAY可以看出Gain & Delay Inequalities的程度參照VM700使用說明Page 29, Figure 25Short time distortion主要在測量rise time bar ringing, overshoot & undershoot的大小測試原因STD 會造成fuzzy vertical edgesRinging 有可能誤認成chrominance測試訊號適合的rise time bar, 他的10% to 90% rise time 大約125 nsNTC-7 Composite上半是適合的測試方法直接用MEASURE的SHORT TIME DISTORTION會顯示SD : STD的誤差比例T rise : Rise Time大小測試標準Line time distortion causes tilt in line-rate signal components such as white bar 參照VM700使用說明Page 32, Figure 32測試原因LTD有可能造成color bar裡左右的亮度不均測試訊號FCC Composite or NTC-7 Composite上半測試方法VM700用MEASURE的BAR LINE TIME會直接顯示LTD的誤差比例測試標準0<Line Time Dist. <2%Field time distortions cause filed-rate tilt in video signals 參照VM700使用說明Page 34, Figure 36測試原因FTD會造成從上到下的亮度不準確測試訊號Field Square Wave測試方法VM700按AUTO直接列出測試結果最後一項就是FTD測試標準-3%<FD<3%LONG TIME DISTORTION (非重點項目)Long time distortion affect slowly varying aspect of the signal, such as changes in amplitude, which occur at intervals of a few second.參照VM700使用說明Page 36, Figure 40測試原因LTD過大足以造成數秒的閃爍測試訊號BOUNCE測試方法VM700用MEASURE的BOUNCE直接列出HIGH APL, LOW APL, BLANK LVL & Sync APL的P-P誤差值測試標準所有值≦5%參照VM700使用說明Page 36, Figure 41Frequency ResponseFrequency Response measure ments evaluate a system’s ability to uniformly transfer signal components of different frequencies without affecting their amplitudes.測試原因FR不準, 有可能造成清晰度變差, 包括STD, LTD, FTD, LTD的缺陷都有可能發生測試訊號MULTIBURST測試方法VM700用MEASURE裡的選項MULTIBURST可以看出本來應該相同的APL, 因為頻率的不同導致APL的差異VM700直接列出各頻率下APL誤差大小測試標準Chrominance Frequency Response (非重點項目)VM700用MEASURE的CHROMA FREQUENCY RESPONSESpecial versions of Multiburst and Multipulse have been developed to assist in accurately measuring the frequency response of thechrominance channel但是皇旗測試片裡沒有適合的測試訊號Group Delay (非重點項目)Group delay distortion is present when signal components of different frequencies experience different delays as they pass through a system測試原因Group Delay有可能造成垂直線的變形測試訊號MULTIPULSE但是皇旗測試片裡沒有適合的測試訊號測試方法直接觀察MULTIBURST的WAVEFORM, Baseline 是否平整Sin X/X 則用VM700 MEASURE的GROUP DELAY & GAIN, 看是否在畫面限定的範圍內參照VM700使用說明Page 42, Figure 56NONLINEAR DISTORTION訊號波型的失真被訊號本身的振幅所影響即非線性失真Nonlinear distortion may also manifest them-selves as crosstalk and inter modulation effects between the luminance and chrominance portion of the signalDifferential PhaseDifferential Phase distortion is present if a signal’s chrominance phase is effected by luminance level.當一個系統沒辦法在所有的亮度下都能正確傳遞高頻chrominance的相位DPD就會產生測試原因When differential phase distortion is present, changes in hue occur when picture brightness changes.測試訊號帶有chrominance的五階訊號(標準測試片沒有彩色五階, 要用三所的國標測試片)測試方法VM700 用MEASURE的DGDP可檢驗不同Luminance 下, 本該相同的Chrominance Phase, 誤差的百分比測試標準Distortion ≦7°參照VM700使用說明Page 51, Figure 71Differential GainDiffe rential Gain distortion is present if a signal’s chrominance gain is affected by luminance level.當一個系統沒辦法在所有的亮度下都能正確傳遞高頻chrominance的增益DPD就會產生測試原因When differential gain distortion is present, 色的飽和度就會失準測試訊號帶有chrominance的五階訊號(標準測試片沒有彩色五階, 要用三所的國標測試片)測試方法VM700 用MEASURE的DGDP可檢驗不同Luminance 下, 本該相同的Chrominance level, 誤差的百分比測試標準Distortion ≦7%參照VM700使用說明Page 54, Figure 79Luminance NonlinearityLuminance Nonlinearity is present if luminance gain is affected by luminance level.當一個系統沒辦法在所有的亮度下都能正確傳遞亮度比例LND就會產生測試原因You may notice loss of detail in the shadows and highlights. These effects correspond to crushing or clipping of black and white當luminance level 和chrominance level 的比例不正確, 色的飽和度也會出錯測試訊號5-Step 不帶chrominance測試方法VM700 用MEASURE的LUMINANCE NONLINEARITY看出各階的比例差異測試標準Distortion ≦7%參照VM700使用說明Page 57, Figure 84Chrominance Nonlinearity PhaseChrominance nonlinearity phase is present if a signal’s chrominance phase is effected by chrominance level.測試原因Chrominance nonlinear gain is present, hue will shift as color saturation increases.測試訊號NTC-7的下半測試方法VM700用MEASURE 的CHROMA NONLINEARITY, 從Phase Error可以看出三階比較下的差異測試標準Distortion ≦5°參照VM700使用說明Page 58, Figure 87Chrominance Nonlinearity GainChrominance nonlinearity gain is present if a signal’s chrominance gain is effected by chrominance level.測試原因Chrominance nonlinear gain is often seen as attenuation of relatively high amplitude chrominance signals. It will appear in the TV picture as incorrect saturation測試訊號NTC-7的下半測試方法VM700用MEASURE 的CHROMA NONLINEARITY, 從Gain Error可以看出三階比較下的差異測試標準Distortion ≦10%參照VM700使用說明Page 59, Figure 90NOISE MEASUREMENTSignal-to-Noise RatioThe amount of noise relative to the signal amplitude rather than the absolute amount of noise that tends to cause problems, we typically work withsignal-to-noise ratios測試原因Noisy Picture often appear grainy or snowy, and sparkles of color may be noticeable. Extremely noisy signals may be difficult for equipment tosynchronize to, and the picture may suffer from blurriness and a general lack of resolution.測試訊號50% Flat Field for NOISE SPECTRUM100% Red Color for CHROMA NOISE測試方法Luminance的SNR, 測試訊號使用50% Flat Field, VM700用MEASURE 的NOISE SPECTRUM, 再按MENU, 在Filter Selection選unified weighting, 用cursor 選取頻譜內最差的點參照VM700使用說明Page 65, Figure 101Chrominance 的SNR, 測試訊號使用100% Red Color, VM700用MEASURE 的Chrominance AM PM, 再按MENU, Filter Selection裡選擇100KHz High pass filter, 畫面會顯示Chrominance amplitude & phase的SNR(標準測試片沒有100% Red Color, 要用三所的國標測試片)參照VM700使用說明Page 65, Figure 102。
家 用 DVD视 盘 机音 视 频 电 性 能 参 数专 业 测 试程 序一、视频部分的测试复合视频测试的前提：复合视频测试一共有十项，除“色度幅频响应”必须在NTSC制下测量，以及“亮度信噪比”需要在两种制式下测量外，其余各项均只在PAL制下测量。
测量所用信号均在国标三所DVD测试碟PAL制的“常规测试”中选播。
准备测试设备：Tektronix VM700。
1、Video测试（复合视频部分）：1.1、复合视频输出：（技术要求：1.0±0.2V）测量步骤：①，在测试碟常规测试中选中“视频输出电平”，播放“100%全白信号”，信号波形及测试点如图一所示：②，进入Measure菜单，选中Level Meter，按Menu键，调节Measure Position，将Pos.(a)和Pos.(b)分别调到图2所示位置。
读取并记录Level(b-a)值，即为所求。
图一视频测试信号1.2、水平清晰度（TV线）（技术要求:≧500线）播放水平清晰度测试卡信号，直接在VM700的wave form上读出水平清晰度线数，即为所求。
1.3、亮度幅频响应（≧5.8MHz）（技术要求：-6dB）测量步骤:①，在测试碟常规测试中选中“亮度通道带宽”，播放“100%多波群”信号，信号波形及测试点如图二所示：图二亮度通道带宽100%多波群信号②，进入Measure菜单，选中Multi burst。
③，调节测试点：选择Menu，进入Acquire，选中Special Position，分别调节Flag start和Flag width到如图二所示位置。
④，选中Packet#1，顺时针旋转测试仪面板右侧旋纽，将Packet#1调节至Packet#2，重复步骤②。
⑤，依此类推,直至定位好Packet#6。
⑥，再按Menu键，并选中Average，记录六个显示值中绝对值最大者即为所求。
1.4、亮度非线失真（技术要求: ≦8%）测量步骤:①，在测试碟常规测试中选中“亮度非线性失真”，播放“亮度5阶梯”信号，信号波形及测试点如图三所示。
监控摄像头的技术指标与测试方法摄像机是电视监控系统的眼睛，它的选用不仅影响监控系统质量的好坏，也直接影响到系统技术指标能否达到CB50198-94《民用闭路监控电视系统工程技术规范》的要求。
以下将就摄像机的技术指标与测试方法，一一进行说明。
•摄像机的分类目前市面上的摄像机大致可按下列几种方式进行区分：▪按图像色彩分：彩色（Colour）、黑白（B/W）、彩色自动转黑白（根据环境照度的大小自动转换）；▪按传感器分：CCD、CMOS；▪按传感器大小分：1"、2/3"、1/2"、1/3"、1/4"；▪按供电电源分：直流12V、交流24V、直流／交流水帐24V、交流220V；▪按灵敏度（最低照度）分：常规（一般）摄像机为彩色1~3lux(F1.2、F1.4)、黑白0.05~0.1lux(F1.2、F1.4)；较低照度摄像机为彩色0.5~1lux(F1.2)、黑白0.01~0.05lux(F1.2)；低照度摄像机为黑白0.005~0.01lux(F1.2)；星光级摄像机为黑白0.0001~0.005lux(F1.2)；▪按同步方式分：随机同步（内同步）、外同步、电源同步、VD2（脉冲）同步；▪按镜头接口分：C格式、CS格式。
•摄像机主要技术指标摄像机测量目前所用的技术标准有二：一为国标GB12338-90《黑白通用型应用电视摄像机测量方法》，另一为国际标准IEC1146-1-1994《彩色电视摄像机（PAL/SECAM/NTSC）测量方法》。
摄像机主要技术指标包括：极性有正极性和负极性之分。
正极性时，亮区的电平高于暗区电平、同步头为负电平；负极性时，亮区的电平低于暗区电平，同步头为正电平。
输出幅度指摄像机在75Ω负载下，最高白电平至同步脉冲顶部的信号峰－峰值（标准幅度为1Vp-p，其中视频电平为0.7Vp-p，同步头为0.3Vp-p）。
最低照度指摄像机输出端之视频信号幅度降至“某一规定值”时，在持定景物上的照度，而这“某一规定值”各标准和各厂方均不一样，请读者注意。
摄像机的标准测试方法摄像机主要技术指标测量方法摄像机主要技术指标的测量方法，主要有《IEC1146-1-1994标准》及《GB12338-90标准》。
《IEC1146-1-1994标准》测量装置包括：(1)测试卡：可选EIAJ-A NO.3清晰度卡，或EIAJ-A NO.4或NO.5多功能卡。
(2)光源：3100K，二侧射光（这里是反射卡）。
(3)示波器：分选行示波器、矢置示波器TEK1741，及视频综合测试仪TEK VM-700A。
(4)黑白监视器：水平清晰度为1000线、有缩屏功能的监视器。
而《GB12338-90标准》测量基本装置包括：(1)测试卡：分透射式电视综合测试图(GB6996.1)、透射式电视线性测试图A型(GB6996.2)、透射式电视综合测试图B型(GB6996.3)、透射式电视灰度测试图A型(GB6996.12)。
(2)光源：A型光源、色温2856K。
(3)电视测试信号发生器：TEK-111A。
(4)示波器：TEK-1741A。
(5)监视器：松下B/W≥800线。
极性的测量包括极性输出幅度的测量，两者均可采用示波器测量，测量时应终接75Ω负载。
最低照度的测量首先应有可调节光照度的光源。
对反射测试卡是入射光源，或对透射测试卡是透射光源进行调节。
应该注意，室外的照度可从1×10-4－2.5×104lux，1×10-4是指在无光害的夜晚（星光级），2.5×104lux是指在强烈的太阳光下。
照度计可选用日本美能达低照度计。
有效图元（像素）的测量可选用美国TER公司的视频综合测量仪VM-700A，加上CCD摄像机的附件。
这样不仅可测到有效图元（像素），还可测到CCD的器件的缺陷数（不良的像素数）。
清晰度测量黑白摄像机可采用国标《GB12338-90标准》的测试设备和方法，用摄像机摄取GB6996.1的测试图，用目测法观察监视上图像中心楔上能分辨的最大线数。
