电源参数指标及测试方法

电源适配器重要参数性能指标和测试方法现实生活中，被烧坏的电器，电子设备不在少数。

那么电子设备是在什么情况下才会被烧毁呢？电源适配器是电子设备烧毁的主要问题部件之一。

电源适配器质量的好坏，直接影响到电子产品的使用寿命。

而所有电子设备中，最容易被忽略的部件，也往往是电源适配器。

所以，深圳森树强呼吁大家引起对电源适配器的重视。

下面我们就来谈谈电源适配器中几个重要参数的性能指标及测试方法：直流电源的技术指标分为两种：一种是特性指标，包括允许输入电压、输出电压、输出电流及输出电压调节范围等。

一种是质量指标，用来衡量输出直流电压的稳定程度，包括稳压系数(或电压调整率)、输出电阻(或电流调整率)、纹波电压(周围与随机漂移)及温度系数。

稳压电源性能指标测试电路(1) 纹波电压：叠加在输出电压上的交流电压分量。

用示波器观测其峰峰值一般为毫伏量级。

也可用交流毫伏表测量其有效值，但因纹波不是正弦波，所以有一定的误差，一般直流电源的纹波电压VP-P&le10mV。

(2 电源适配器稳压系数：在负载电流、环境温度不变的情况下，输入电压的相对变化引起输出电压的相对变化，即：(3) 电源适配器电压调整率：输入电压相对变化为±10%时的输出电压相对变化量，稳压系数和电压调整率均说明输入电压变化对输出电压的影响，因此只需测试其中之一即可。

(4)电源适配器输出电阻及电流调整率电源适配器输出电阻与放大器的输出电阻相同，其值为当输入电压不变时，输出电压变化量与输出电流变化量之比的绝对值.电流调整率：输出电流从0变到最大值时所产生的输出电压相对变化值。

输出电阻和电流调整率均说明负载电流变化对输出电压的影响。

DC电源测试方法和指标DC电源是直流电设备，用于提供恒定的电压或电流输出。

在工业、医疗、通信等领域中广泛应用。

为了确保DC电源的稳定性和可靠性，需要进行测试和评估。

本文将介绍DC电源的测试方法和指标。

一、DC电源的测试方法1.电压精度测试：使用万用表或示波器测量输出电压，与设定值进行比较。

测试时应先调整设定值，然后测量输出电压。

测试范围应包括整个设定值范围，测量多个点进行验证。

2.电流精度测试：使用负载仪表或电流表测量电源输出的电流。

测试方法与电压精度类似，也需要设定合适的电流值，并测量多个点进行验证。

3.稳定性测试：测试电源在不同负载条件下的稳定性。

先设定合适的负载电流或电阻值，然后测量输出电压的稳定性。

常用的测试方法有：短路测试、过负载测试、过电压测试等。

4.效率测试：测试电源的能源转化效率。

方法是将设备的输出电流和输入电流进行比较，计算效率值。

测试时应先确保电源稳定工作，再进行测试。

5.温度测试：测试电源在不同温度条件下的工作稳定性。

方法是将电源置于不同温度环境中，测量输出电压和电流的变化情况。

测试时应注意温度梯度的控制，以减小测试误差。

二、DC电源的测试指标1.电压精度：表示电源输出电压与设定值之间的差异程度。

一般以百分比或毫伏为单位表达。

2.电流精度：表示电源输出电流与设定值之间的差异程度，一般以百分比或毫安为单位表达。

3.稳定性：表示电源在不同电流和负载条件下的输出电压或电流的变化范围。

该指标通常以百分比或毫伏为单位表达。

4.效率：表示电源从输入电源到输出电源的能量转化效率。

一般以百分比形式表示。

5.噪声：表示电源在工作过程中产生的电磁干扰，通常以毫伏为单位度量。

6.温度系数：表示电源输出电压或电流随温度变化的程度。

一般以百分比或毫伏/温度单位度量。

以上是DC电源的测试方法和指标。

通过正确的测试方法和指标评估，可以确保DC电源的性能和质量，满足不同的应用需求。

开关电源芯片通用测试要求和步骤By Antony Chen开关电源必须通过一系列的测试，使其符合所有功能规格、保护特性、安规（如UL、CSA、VDE、DEMKO、SEMKO，长城等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他特定要求等。

测试开关电源是否通过设计指标，需要各种精密的电子设备去模拟电源在各种环境下实际工作中的性能。

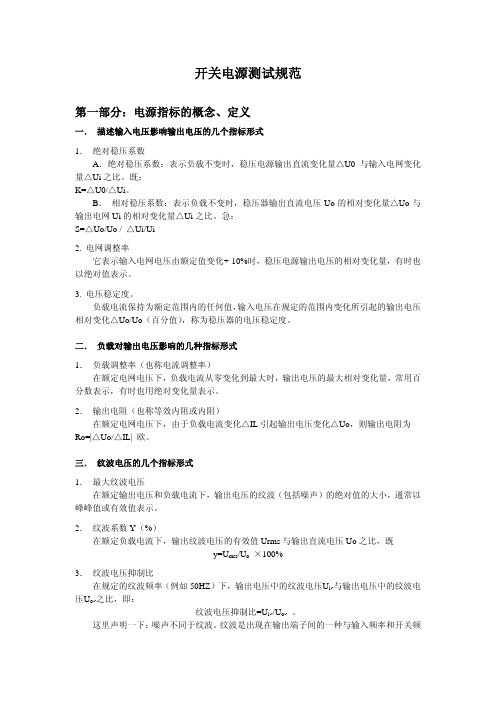

一、理论上的DCDC测试指标清单1.描述输入电压影响输出电压的几个指标形式（line）1.1绝对稳压系数：K=△Uo/△Ui1.2相对稳压系数：S=△Uo/Uo / △Ui/Ui1.3电网调整率（也称线性调整率）：它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。

line reg=△Uo/Uo*100%@ -10%<Ui<+10%1.4电压稳定度：负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo(百分值)，称为稳压器的电压稳定度。

STB=△Uo/Uo*100%@ 0<I load<max2.负载对输出电压影响的几种指标形式（load）2.1负载调整率(也称电流调整率)在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。

2.2输出电阻(也称等效内阻或内阻)在额定电网电压下，由于负载电流变化△IL 引起输出电压变化△Uo，则输出电阻为Ro=|△Uo/△IL|Ω3.纹波电压的几个指标形式（ripple）3.1最大纹波电压在额定输出电压和负载电流下，输出电压的纹波(包括噪声)的绝对值的大小，通常以峰峰值或有效值表示。

V ripple=V MAX-V MIN3.2纹波系数Y(%)在额定负载电流下，输出纹波电压的有效值Urms 与输出直流电压Uo 之比，即Y=Umrs/Uo x100%3.3纹波电压抑制比（PSRR：Power Supply Rejection Ratio）在规定的纹波频率(例如50HZ)下，输入电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。

10600mAh移动电源
规格参数测试标准及方法
1、输出电压：5V±5%
测试方法：启动电源，用万用表或负载仪连接移动电源输出口，应符合以上标准；
2、输出电流，按照厂商提供的规格标示，移动电源输出电流1000mA。

测试方法：用5R10W水泥电阻模拟手机测试移动电源放电，此时放电电流在1000mA左右；
3、电池容量，标示10600mAH容量的背夹电池，真实的电池容量必须达到8000mAH以上。

测试方法：将移动电源充满电，然后用5R10W水泥电阻模拟手机测试移动电源放电，此时放电电流应该为1000mAH左右，移动电源能够持续放电6小时30分钟以上才能算是容量合格的产品；
4、LED指示灯，在充电或者放电状态，LED指示灯能够依次根据电压点亮或者熄灭，在移动电源充满电时，LED指示灯应该全亮。

测试方法：在给移动电源充电和放电过程中观察每个指示灯的状态；
5、充电开和关功能，当短按移动电源按键时，移动电源给手机充电电流可以打开和关断，代表按键功能ok。

当长按移动电源按键时，LED 照明打开或者关闭，代表led照明ok；
测试方法：将5R10W水泥电阻模拟手机测试治具插在移动给手机充电的插座上，按短按移动电源按键，5R10W水泥电阻模拟手机测试治具上的led指示灯能够打开或者关闭，代表功能ok。

制定：审核：批准：。

开关电源的测试项目以及方法开关电源是一种用于对电能进行转换和控制的电子设备。

它广泛应用于计算机、通信、家电等领域。

为了确保开关电源的正常工作和安全性能，需要进行一系列的测试。

下面将介绍开关电源的一些常见测试项目及测试方法。

一、静态参数测试1.输入电压范围测试：通过增加或减小输入电压，测试开关电源在各个输入电压范围内的工作状态和性能。

2.输出电压测量：使用数字电压表或示波器，测量开关电源在各个输出负载下的输出电压值，并比较与额定输出电压的误差。

3.输出电流测量：利用电流表或电流互感器，测量开关电源在各个负载下的输出电流，并比较与额定输出电流的误差。

二、工作状态测试1.转换速度测试：通过改变输入或负载条件，测试开关电源在不同工作状态下的转换速度。

2.过载保护测试：在满负载状态下，增加输出负载，观察开关电源是否能及时启动过载保护功能。

3.温度测试：在不同环境温度下，测量开关电源的温度变化，以评估其散热性能和温度稳定性。

三、效率测试1.输入功率测量：通过测量输入电压和输入电流，计算开关电源的输入功率，并比较与额定输入功率的误差。

2.输出功率测量：通过测量输出电压和输出电流，计算开关电源的输出功率，并比较与额定输出功率的误差。

3.效率计算：根据输入功率和输出功率的测量结果，计算开关电源的效率，并比较与额定效率的误差。

四、安全性能测试1.绝缘电阻测量：使用绝缘电阻测试仪，测量开关电源的输入与输出接地的绝缘电阻值，并比较与标准要求的误差。

2.泄漏电流测量：通过使用漏电流测试仪，测量开关电源在正常工作状态下的漏电流值，并比较与安全标准的限制。

3.短路保护测试：在空载状态下，将输出引线短接，观察开关电源是否能及时启动短路保护功能。

以上是开关电源常见的测试项目及测试方法，通过这些测试可以评估开关电源的性能和安全性能，并确保其正常工作和安全可靠。

在进行测试时，应根据具体的产品要求和标准，选择适当的测试设备和测试方法，以确保测试结果的准确性和可靠性。

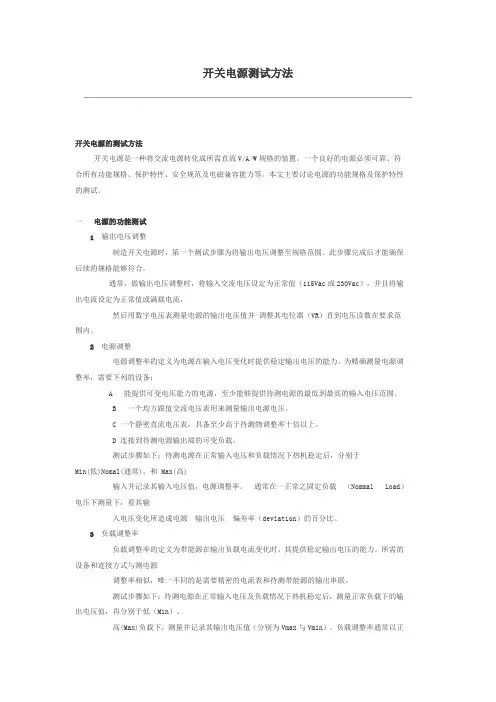

开关电源测试方法开关电源的测试方法开关电源是一种将交流电源转化成所需直流V/A/W规格的装置。

一个良好的电源必须可靠、符合所有功能规格、保护特性、安全规范及电磁兼容能力等。

本文主要讨论电源的功能规格及保护特性的测试。

一电源的功能测试1 输出电压调整制造开关电源时，第一个测试步骤为将输出电压调整至规格范围。

此步骤完成后才能确保后续的规格能够符合。

通常，做输出电压调整时，将输入交流电压设定为正常值（115Vac或230Vac），并且将输出电流设定为正常值或满载电流，然后用数字电压表测量电源的输出电压值并调整其电位器（VR）直到电压读数在要求范围内。

2电源调整电源调整率的定义为电源在输入电压变化时提供稳定输出电压的能力。

为精确测量电源调整率，需要下列的设备：A 能提供可变电压能力的电源，至少能够提供待测电源的最低到最高的输入电压范围。

B 一个均方跟值交流电压表用来测量输出电源电压。

C 一个静密直流电压表，具备至少高于待测物调整率十倍以上。

D 连接到待测电源输出端的可变负载。

测试步骤如下：待测电源在正常输入电压和负载情况下热机稳定后，分别于Min(低)Nomal(通常)，和 Max(高)输入并记录其输入电压值，电源调整率。

通常在一正常之固定负载（Nommal Load）电压下测量下，看其输入电压变化所造成电源输出电压偏差率（deviation）的百分比。

3负载调整率负载调整率的定义为带能源在输出负载电流变化时，其提供稳定输出电压的能力。

所需的设备和连接方式与测电源调整率相似，唯一不同的是需要精密的电流表和待测带能源的输出串联。

测试步骤如下：待测电源在正常输入电压及负载情况下热机稳定后，测量正常负载下的输出电压值，再分别于低（Min）、高(Max)负载下，测量并记录其输出电压值（分别为Vmax与Vmin）。

负载调整率通常以正常的固定输入电压下，由负载电流变化所造成电源输出电压偏差率的百分比。

4综合调整率综合调整率的定义为电源在输入电压与输出负载电流变化时，并提供稳定电压的能力。

开关电源电气性能测试标准和方法I.测试标准一.电性能标准1.输入电压100-240V AC2.输入频率47-63Hz3.总谐波失真小于20％4.功率因数大于90％5.效率大于90%6.电压调整率小于2%7.负载调整率小于2%二.耐用性标准1.开路保护2.短路保护3.过功率保护4.抗雷击大于4KV5.环境温度—40℃～70℃6.电源电压开关次数大约于1000次7.寿命大于50000Hr三.防护等级标准1.IP67:II.测试方法一. 电性能测试方法1.设备:数字电参数测量仪,万用表，调压器，可调负载。

2.测试方法:电源接标称功率的80％—90％的负载。

串于数字电参数测量仪后，开灯测量。

调压器先将电源电压调至AC100V，60Hz。

测量开关电源的输出电压并记录。

再将电源调至AC240V,50Hz。

测量开关电源的输出电压并记录。

计算出输出电压相对变化量。

输入电压标称值220V AC，50Hz时，可调负载在标称值的10％—100％范围变化，测量开关电源的输出电压并记录。

计算出输出电压相对变化量。

二耐用性测试方法：1.设备:雷击测试仪,万用表, 可调负载,恒温箱，计数器,时钟，老化台。

2.开路保护：电源输出端不接入负载，接通额定电压并持续1Hr后，再接入标称负载，电源应能正常工作.3.短路保护:电源输出端正负极直接短路，接通额定电压并持续1Hr后，再断开正负极短路装置，接入标称负载，电源应能正常工作。

4.过功率保护：当输出端接入超出标称值负载时,电源应自动降低功率输出.5.抗雷击保护：雷击测试仪6.环境温度测试：恒温箱温度调至60℃，开关电源置于恒温箱内,外接正常负载。

开灯并持续1Hr。

然后将开关电源移至—25℃的恒温箱内，开灯并持续1Hr。

如此循环5次。

7.电源电压开关测试:在额定电源电压下，电源开启和关闭各30s。

无负载情况下循环200次。

最大负载情况下循环800次。

8.寿命测试：路灯置于老化台上，持续工作。
