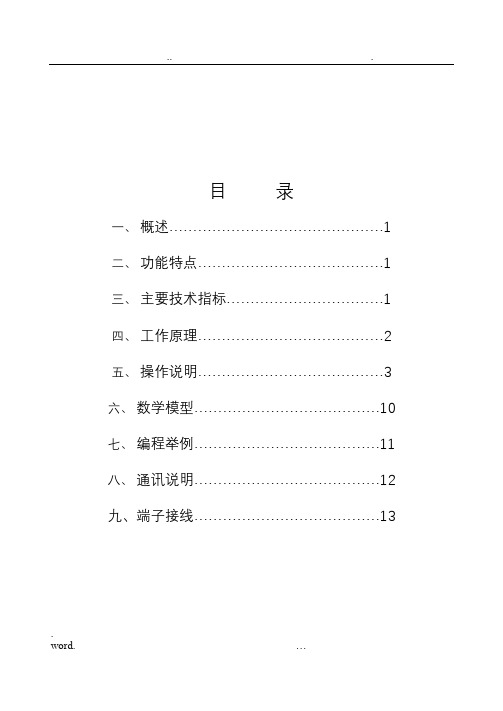

目录一、概述 (1)二、功能特点 (1)三、主要技术指标 (1)四、工作原理 (2)五、操作说明 (3)六、数学模型 (10)七、编程举例 (11)八、通讯说明 (12)九、端子接线 (13).一、概述智能流量积算仪，采用先进的微电脑芯片及技术，与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。
二、功能特点全围自动温度、压力补偿运算，补偿方式任意设定线性积算、开方积算任意设定瞬时流量、累积流量、温度、压力多种参数显示小信号切除功能，切除围0-5%可选累积流量值可通过面板按键清零，清零操作可锁掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后永久保持先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便三、主要技术指标输入信号（1）模拟量输入：热电阻：Pt 100热电偶：K、T、E电压：0～5V、1～5V电流：4～20mA、0～20mA或0～10mA （2）脉冲量输入：波形：矩形、正弦或三角波幅度：大于4V（或根据用户要求任定）频率围：0～10KHz基本误差：0.5％FS或0.2％FS±1个字分辨力：1/20000、14位A/D转换器.显示方式：上排四位数码管显示瞬时流量，下排八位数码管显示累积流量采样周期：0.5S1报警输出：瞬时流量或累积流量二限报警，继电器输出触点容量AC220V/3A变送输出：4～20mA、0～10mA、1～5V、0～5V精度：±0.3％FS通讯输出：接口方式—隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率——300～9600bps部自由设定馈电输出：DC24V/50mA电源：开关电源85～265VAC 功耗4W以下使用环境：环境温度：0～50℃相对湿度：<85%RH四、工作原理本仪表原理如框图所示，本积算仪以单片微处理器为核心，通过输入信号电路把各种模拟信号经A/D转换器转换成数字信号，或频率信号直接由微处理器进行计数采用，微处理器根据这些采样结果和数字设定容进行计算并显示和输出。
请务必遵守下述各条及本说明书所记载的注意事项，如果不遵守注意事项进安装方式■安装到盘面在盘面开安装孔。
将本仪表从盘面前面插入。
使用仪表附带的安装支架，将本仪表固定在安装盘面上，以适当的扭矩拧紧安装螺丝固定仪表。
为了防止触电和防止机器故障，●外供电源1：给温度和压力变送器供电●外供电源2：给流量变送器供电●依据流量变送器的输出信号选择使用电流输入或脉冲输入名称说明显示区显示各种运行画面和设置画面。
进入键进入菜单、参数确认退出键在设置状态下，按退出返回上一级菜单。
在查询画面，按退出返回信息画面接口3.2仪表上电■仪表上电前应检查接线是否正确，特别是电源线的位置及电源规格，注意仪表电源是交流供电还是直流供电。
■仪表上电后自动进行内部初始化，约5秒后进入测量画面。
■显示的对比度可通过参数来进行设置，详见5.2章节。
■为了提高液晶背光寿命，仪表上电后会自动启用“背光自动变暗”功能。
详见5.2章节。
3.3画面选择及画面说明（1）仪表画面切换示意图（2）测量画面全测量值画面中流量为补偿后的瞬时流量。
补偿前信息画面中流量为补偿前的瞬时流量，密度为实际工况下被测流体的密度；ρo ：气体在标况下的密度；ρd ：设计工况下的密度。
显示方式可设置为循环显示，详见5.2章节。
固定显示方式下，上电后的显示画面可通过参数设置，详见5.2章节。
（3）信息画面仪表包含若干个信息画面。
在测量值画面按“查询键”进入信息画面，按“查询键”在各个信息画面之间切换，上述各个画面可能因为参数设置等原因略有变化。
◆年月日累积量查询画面本画面按左、右键可以移动光标，按上、下键可以增减选中的年、月、日的数值。
选中不同的日期时，标题栏会自动显示当前查询的是什么时间的累积流量。
可以查询最近3年内每年、每月、每日的累积流量。
◆瞬时量历史曲线画面图中记录点时间间隔00m01，其中00表示记录间隔分，01表示记录间隔秒。
瞬时量历史曲线画面包含温度、压力、流量三个画面，按查询键可依次切换。
智能流量显示积算仪使用说明
智能流量显示积算仪是一种用于检测流体的流量和积算流量的仪器。
它采用先进的智能技术，具有高精度、可靠性强、操作简单等特点，广泛应用于工业生产、农业灌溉、环境监测等领域。
本文将详细介绍智能流量显示积算仪的使用方法和注意事项。
一、仪器的使用方法
1.仪器的安装
a.选择合适的安装位置，远离高温、湿度、腐蚀性气体等不利于仪器正常运行的环境。
b.将仪器的进口和出口与管道连接，确保连接牢固，无泄漏。
c.仔细检查仪器的电源线、信号线等连接，确保连接正确、稳定。
2.仪器的开机与设置
a.接通仪器的电源，并按照仪器说明书进行电源及信号线连接。
b.按下仪器上的电源开关，待仪器启动后，按照仪器的设置菜单进行参数设置。
c.根据实际使用需求，设置仪器的流量范围、单位、报警值等参数。
d.完成设置后，保存设置并重新启动仪器，使其能正常工作。
3.流量检测与显示
a.打开管道阀门，使流体顺畅流过仪器。
b.仪器会实时检测流体的流量，并将结果显示在仪器的屏幕上。
c.仪器的显示屏上会同时显示流体的瞬时流量和积算流量。
E xcellent ChemicalCompatibility for Use with Corrosive or Ultra-Pure FluidsH igh Accuracy: Up to ±2% FS S hield Magnifies Scalefor Accurate Readings The FL-3000 and FL-3100 Series flow meters are designed for applications involving corrosive or ultra-pure fluids. The meters are equipped with built-in PTFE needle valves with Kel-F, borosilicate glass, sapphire, and Perflurorodastomer O-rings.The special scale design, in which a vertical line runs up the length of the scale and intersects the horizontal scale divisions, reduces parallax and eye fatigue, thereby ensuring highly accurate readings. The front polycarbonate shield also acts as a magnifying glass.SPECIFICATIONS Accuracy: ±2% full scale(FL-3007SA and FL-31455A ±5% FS)Repeatability: ±0.25% FSMaximum Pressure: 6.7 bar (100 psig)Maximum Temperature: 66°C (150°F)Connections: 1/8 FNPTMounting:Panel mount or optional tripod base Height/Center to Center Port Distance: 65 mm (6.156"/5.156");150 mm (10.469"/9.469")VARIABLE AREA FLOW METER WITH PTFE VALVESFor Select Corrosive or Ultra-Pure MediaComes complete with operator’s manual and correlation tables for air and water with instructions on back.†† New flow rate values effective for purchases after January 1, 2013. For NIST calibration add suffix “-NIST AIR” to model number for additional cost or add suffix “-NIST WATER” to model number for additional cost.For oxygen cleaning, add suffix “-02CLEAN” to model number for additional cost.Ordering Examples: FL-3051SA, variable area flow meter with range of 1399 cc/min air, 33.3 cc/min water.FL-3102SA, 150 mm flowtube variable area flow meter, with a range of 513 cc/min air, 9.96 cc/min water.Accessories ***********************(Fluid Contacts PTFE and Kel-F Only)for 200°F Up to 25 psig.FL-3145SA shown smaller than actual size.Lexan ®shield acts as a magnifier to insure high accuracy reading with less eye fatique.B-XB0.50WAHNOTE: NUMBERS IN BRACKETSARE IN MILLIMETERS[12.7]1.13 [28.6]2.7]0.55 [13.9]1/8 NPT9/16-18OPEN 1.85 [47.0]DFL-3000Front viewSide view12.7 (0.50)28.6 (1.13)13.9 (0.55)1⁄8 nPt9⁄16- 1847.0 (1.85)oPEnDimensions: mm (inch)B-X。
使用说明书U-HSX2600-LCCN2 1.产品介绍流量积算控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。
本仪表针对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于液体、一般气体、过热蒸汽、饱和蒸汽等流量积算测量控制。
2.技术规格表1输入输入信号电流电压电阻电偶输入阻抗≤250Ω≥500KΩ输入电流最大限制30mA输入电压最大限制＜6V输出输出信号电流电压继电器24V配电或馈电输出时允许负载≤500Ω≥250KΩ（注：需要更高负载能力时须更换模块）AC220V/2A（大）DC24V/2A（大）≤30mA综合参数测量精度0.2%FS±1字设定方式面板轻触式按键数字设定；参数设定值密码锁定；设定值断电永久保存。
显示方式0～99999瞬时流量测量值显示0～99999999.999累积值显示-1999～9999温度补偿测量值显示-1999～9999压力补偿测量值显示-1999～9999流量（差压、频率）测量值显示当前时间显示、发光管工作状态显示使用环境环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。
工作电源AC100～240V（开关电源），50～60Hz；DC12～36V（开关电源）。
功耗≤6W结构标准卡入式通讯采用标准MODBUS通讯协议，RS485通讯距离可达1公里，RS232通讯距离可达15米。
注：仪表带通讯功能时，通讯转换器最好选用有源转换器。
3.功能可对质量流量自动进行计算和累积可对标准体积流量自动进行计算和累积可同时显示瞬时流量测量值及流量累积值（累积值单位可任意设定）可切换显示瞬时流量测量值、时间、本次累积值、整十一位流量总累积值、流量（差压、频率）输入值、压力补偿输入值、温度补偿输入值可设定流量小信号切除功能（瞬时流量值小于设定值时显示为0）可设定流量定量控制功能可自动进行温度、压力补偿（1）ΔP输入为差压式流量传感器（2）ΔP、T输入为差压式流量传感器和温度传感器（3）ΔP、P、T输入为差压式流量传感器、压力传感器和温度传感器（4）f输入为频率式流量传感器（5）f、T输入为频率式流量传感器和温度传感器（6）f、P输入为频率式流量传感器、压力传感器（7）f、P、T输入为频率式流量传感器、压力传感器和温度传感器（8）G输入为流量传感器（线性流量信号）（9）G、T输入流量传感器和温度传感器（10）G、P输入为流量传感器和压力传感器（11）G、T、P输入为流量传感器、温度传感器和压力传感器具有三种补偿功能温度自动补偿压力自动补偿温度和压力自动补偿显示功能：可显示通道的瞬时流量测量值、本次累积值、累积值、差压测量值、压力补偿测量值、温度补偿测量值及频率测量值等PV+SV显示累积流量值为整十一位（0～99999999.999字）当前日期、当前时间显示流量总累积值断电保持，累积总量满量程（99999999.999字）时自动清零，本次累积值断电不保持。
液晶型智能流量积算仪使用说明书一、产品特点：1.1 高精度：本流量积算仪采用先进的传感技术和智能算法，具有高精度的流量测量功能。
1.2 易安装：产品结构简单，安装方便，可轻松接入管路系统。
1.3 多功能：本产品具有流量计算、积算、显示、报警等多种功能，可满足不同场合的需求。
1.4 高可靠性：采用高质量材料和稳定的电子元件，具有高可靠性和长寿命。
二、使用方法：2.1 安装：在安装前，请确保管路系统处于关闭状态。
将流量积算仪正确接入管路系统，注意管路的方向安装，避免安装错误导致测量不准确。
2.2 电源接入：接通电源后，屏幕将显示出当前流量值和其他相关信息。
2.3 校准：初次使用或者长时间未使用后，建议进行校准操作，保证测量准确度。
2.4 设置：根据需要，可以设置报警功能、单位显示、阀门控制等功能，具体设置方法请参照产品说明书。
2.5 正常使用：在正常使用过程中，注意定期清洁积算仪表面和保持管路畅通。
三、注意事项：3.1 本产品属于精密仪器，请小心操作，避免碰撞或摔落。
3.2 请勿在高温、潮湿或有腐蚀气体的环境中使用本产品。
3.3 定期维护和检测本产品，确保其正常工作状态。
3.4 如有任何问题，请及时联系售后服务进行处理。
以上就是本产品的使用说明，希望能帮助您正确、安全地使用液晶型智能流量积算仪。
祝您工作顺利！对于液晶型智能流量积算仪的更深入理解四、故障排除：4.1 如发现流量积算仪屏幕显示不正常或者测量数值出现异常，请首先检查电源接入是否稳定，管路是否有堵塞或者漏水等情况。
4.2 如确定以上情况都正常，仍出现故障，请及时联系售后服务进行处理。
五、应用领域：本产品可广泛应用于各个领域，如：5.1 工业领域：用于工业管道的流量测量和积算，如化工厂、炼油厂、制药厂等。
5.2 农业领域：可用于农田灌溉、农业水利工程、农业水资源管理等。
5.3 民用领域：适用于家庭自来水管道的流量测量和使用监控。
5.4 其他领域：还可以应用于环保、给排水、食品工业等领域。
浅议流量积算仪参数设置方法摘要：随着我国的经济在快速的发展，社会在不断的进步，我国的流量积算仪使用在不断的增加，流量积算仪是针对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，与各种流量传感器或变送器配套使用，能适应各种测量场合。
流量积算仪内部参数的设置非常重要，会直接影响计量的准确性。
关键词：流量积算仪;参数设置;计量准确性引言为了有效降低供能单位和用户之间可能存在的计量偏差，除了选择合理的现场流量计外，同时，还要配备性能良好符合实际使用状况的流量积算仪，组成完善的流量计量系统，满足用户的要求。
流量积算仪的功能是采集来自现场的压力、温度、流量等信号，将现场的输入信号转化为数字信号，通过微处理器进行处理（如开方运算、小信号切除等），得到瞬时流量值和累积流量值，并对这些主要数据进行监测、显示。
它适用于各种液体、蒸汽、天然气以及其他气体的测量，目前广泛应用于电力、石油、化工、医药、食品、能源管理、机械制造等行业的流量测量。
在以贸易结算为主要目的的流量计量中，所有来自现场的数据信号输入至流量积算仪，流量积算仪最终显示出流量测量结果。
因此，保证流量积算仪的正确使用，是保证整个贸易结算公平、公正的关键。
1问题的提出智能流量积算仪广泛应用于各种液体、气体和蒸汽的流量测量、积算和控制。
在应用中应根据工艺参数及仪表配置,正确的设置各类参数。
在智能流量积算仪的测试和校准工作中,多次发现计量误差成倍的增加。
查其原因,是智能流量积算仪参数设置错误所致。
设置错误:1.差压信号(已开方)设置成差压信号(未开方);2.差压信号(未开方)设置成为差压信号(已开方);3.差压信号(已开方)设置成为线性信号输入;4.补偿压力设置错误(将绝压数值设置成表压)等等。
本文只对设置错误1、2进行误差分析。
差压式流量计数学模型为现以测量过热蒸汽的某差压式流量计为例,分析积算仪由于参数设置错误导致的误差分析。
该流量装置是由节流装置,流量变送器(差压已开方),用于密度补偿的压力变送器,Pt100铂热电阻,智能流量积算仪组成。
