智能流量积算仪 默认通讯协议(RS485)

AIBUS通讯协议说明（V7.0）AIBUS是厦门宇电自动化科技有限公司为AI系列显示控制仪表开发的通讯协议，能用简单的指令实现强大的功能，并提供比其它常用协议（如MODBUS）更快的速率（相同波特率下快3-10倍），适合组建较大规模系统。

AIBUS采用了16位的求和校正码，通讯可靠，支持4800、9600、19200等多种波特率，在19200波特率下，上位机访问一台AI-7/8系列高性能仪表的平均时间仅20mS，访问AI-5系列仪表的平均时间为50mS。

仪表允许在一个RS485通讯接口上连接多达80台仪表（为保证通讯可靠，仪表数量大于60台时需要加一个RS485中继器）。

AI系列仪表可以用PC、触摸屏及PLC作为上位机，其软件资源丰富，发展速度极快。

基与PC的上位机软件广泛采用WINDOWS作为操作环境，不仅操作直观方便，而且功能强大。

最新的工业平板触摸屏式PC的应用，更为工业自动化带来新的界面。

这使得AIDCS系统价格大大低于传统DCS系统，而性能及可靠性也具备比传统DCS系统更优越的潜力，V7.X版本AI-7/8系列仪表允许连续写参数，写给定值或输出值，可利用上位机将仪表组成复杂调节系统。

一、接口规格AI系列仪表使用异步串行通讯接口，接口电平符合RS232C或RS485标准中的规定。

数据格式为1个起始位，8位数据，无校验位，1个或2个停止位。

通讯传输数据的波特率可调为4800~19200 bit/S，通常用9600 bit/S，单一通讯口所连接仪表数量大于40台或需要更快刷新率时，推荐用19200bit/S，当通讯距离很长或通讯不可靠常中断时，可选4800bit/S。

AI仪表采用多机通讯协议，采用RS485通讯接口，则可将1~80台的仪表同时连接在一个通讯接口上。

RS485通讯接口通讯距离长达1KM以上（部分实际应用已达3-4KM），只需两根线就能使多台AI仪表与计算机进行通讯，优于RS232通讯接口。

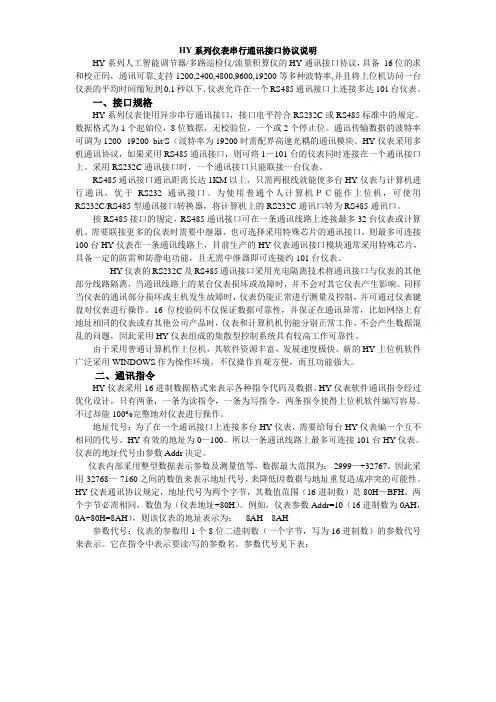

HY系列仪表串行通讯接口协议说明HY系列人工智能调节器/多路巡检仪/流量积算仪的HY通讯接口协议，具备16位的求和校正码，通讯可靠,支持1200,2400,4800,9600,19200等多种波特率,并且将上位机访问一台仪表的平均时间缩短到0.1秒以下．仪表允许在一个RS485通讯接口上连接多达101台仪表。

一、接口规格HY系列仪表使用异步串行通讯接口，接口电平符合RS232C或RS485标准中的规定。

数据格式为1个起始位，8位数据，无校验位，一个或2个停止位。

通讯传输数据的波特率可调为1200--19200 bit/S（波特率为19200时需配界高速光耦的通讯模块。

HY仪表采用多机通讯协议，如果采用RS485通讯接口，则可将1—101台的仪表同时连接在一个通讯接口上。

采用RS232C通讯接口时，一个通讯接口只能联接一台仪表。

RS485通讯接口通讯距离长达1KM以上，只需两根线就能使多台HY仪表与计算机进行通讯，优于RS232通讯接口。

为使用普通个人计算机ＰＣ能作上位机，可使用RS232C/RS485型通讯接口转换器，将计算机上的RS232C通讯口转为RS485通讯口。

按RS485接口的规定，RS485通讯接口可在一条通讯线路上连接最多32台仪表或计算机。

需要联接更多的仪表时需要中继器，也可选择采用特殊芯片的通讯接口，则最多可连接100台HY仪表在一条通讯线路上，目前生产的HY仪表通讯接口模块通常采用特殊芯片，具备一定的防雷和防静电功能，且无需中继器即可连接约101台仪表。

HY仪表的RS232C及RS485通讯接口采用光电隔离技术将通讯接口与仪表的其他部分线路隔离，当通讯线路上的某台仪表损坏或故障时，并不会对其它仪表产生影响。

同样当仪表的通讯部分损坏或主机发生故障时，仪表仍能正常进行测量及控制，并可通过仪表键盘对仪表进行操作。

16位校验码不仅保证数据可靠性，并保证在通讯异常，比如网络上有地址相同的仪表或有其他公司产品时，仪表和计算机机仍能分别正常工作，不会产生数据混乱的问题，因此采用HY仪表组成的集散型控制系统具有较高工作可靠性。

使用说明书U-HSX2600-LCCN2 1.产品介绍流量积算控制仪采用了表面贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。

本仪表针对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于液体、一般气体、过热蒸汽、饱和蒸汽等流量积算测量控制。

2.技术规格表1输入输入信号电流电压电阻电偶输入阻抗≤250Ω≥500KΩ输入电流最大限制30mA输入电压最大限制＜6V输出输出信号电流电压继电器24V配电或馈电输出时允许负载≤500Ω≥250KΩ（注：需要更高负载能力时须更换模块）AC220V/2A（大）DC24V/2A（大）≤30mA综合参数测量精度0.2%FS±1字设定方式面板轻触式按键数字设定；参数设定值密码锁定；设定值断电永久保存。

显示方式0～99999瞬时流量测量值显示0～99999999.999累积值显示-1999～9999温度补偿测量值显示-1999～9999压力补偿测量值显示-1999～9999流量（差压、频率）测量值显示当前时间显示、发光管工作状态显示使用环境环境温度：0～50℃；相对湿度：≤85%RH；避免强腐蚀气体。

工作电源AC100～240V（开关电源），50～60Hz；DC12～36V（开关电源）。

功耗≤6W结构标准卡入式通讯采用标准MODBUS通讯协议，RS485通讯距离可达1公里，RS232通讯距离可达15米。

注：仪表带通讯功能时，通讯转换器最好选用有源转换器。

3.功能可对质量流量自动进行计算和累积可对标准体积流量自动进行计算和累积可同时显示瞬时流量测量值及流量累积值（累积值单位可任意设定）可切换显示瞬时流量测量值、时间、本次累积值、整十一位流量总累积值、流量（差压、频率）输入值、压力补偿输入值、温度补偿输入值可设定流量小信号切除功能（瞬时流量值小于设定值时显示为0）可设定流量定量控制功能可自动进行温度、压力补偿（1）ΔP输入为差压式流量传感器（2）ΔP、T输入为差压式流量传感器和温度传感器（3）ΔP、P、T输入为差压式流量传感器、压力传感器和温度传感器（4）f输入为频率式流量传感器（5）f、T输入为频率式流量传感器和温度传感器（6）f、P输入为频率式流量传感器、压力传感器（7）f、P、T输入为频率式流量传感器、压力传感器和温度传感器（8）G输入为流量传感器（线性流量信号）（9）G、T输入流量传感器和温度传感器（10）G、P输入为流量传感器和压力传感器（11）G、T、P输入为流量传感器、温度传感器和压力传感器具有三种补偿功能温度自动补偿压力自动补偿温度和压力自动补偿显示功能：可显示通道的瞬时流量测量值、本次累积值、累积值、差压测量值、压力补偿测量值、温度补偿测量值及频率测量值等PV+SV显示累积流量值为整十一位（0～99999999.999字）当前日期、当前时间显示流量总累积值断电保持，累积总量满量程（99999999.999字）时自动清零，本次累积值断电不保持。

InstructionManual使用说明书 智能型流量计RS485通讯协议（版本4.0）适用于：LWZ 系列涡轮流量计 LTLC 系列磁电流量计 LTLUX 系列旋进旋涡流量计 LTLWQ 系列气体涡轮流量计 LTLUB 系列智能旋涡流量计西安蓝天石化设备有限公司XI’AN BLUESKY PETR0CHMICAL EQUIPMENT C0.,LTD陕制000002192009年03月第4.0版 2009年03月第1次印刷前言欢迎您使用我公司生产的智能流量积算仪！尊敬的客户，您购买的智能型流量计出厂前已进行准确的调校。

本使用说明书讲解了智能流量积算仪RS485通讯输出、调校及使用时的注意事项。

为了您能正确、有效的使用，请在操作前仔细阅读本使用说明书。

● 版本说明本说明书应及时送到最终用户手中。

未预先通知，不允许变更说明书中的任何内容。

该说明书中若有任何错误、遗漏或不理解之处，请及时与西安蓝天石化设备有限公司联系。

仪表型号规格、结构或零部件变更后，本说明书可能未及时修改。

但从仪表的使用角度讲，修订版的滞后不会给客户使用带来不便。

● 安全预防为了保证操作人员和仪表及系统的安全，请仔细阅读使用注意事项并严格按照安全规则操作。

对于用户违反操作规则而造成的一切损失，本公司概不负责。

若仪表出现故障，请及时通知我们并提供产品的完整型号、故障现象、工作环境等详细数据，这将有助于我们尽快为您排除故障。

对于用户擅自拆装或维修仪表造成的仪表功能异常，本公司概不负责。

十六进制十进制100040964R/W 108042246N 108642306N 108C 42365R/W 109242422R/W 109442442R/W 109642462R/W 109842482R/W 109A 42502R/W 109C 42522R/W 109E 42542R/W 10A042561R/W 10A142571R/W 10A242582R/W 10A442602R/W 10A642622R/W 10A842642R/W 10AA 42662R/W 10AC 42682R/W 10AE 42701R/W 10AF 42711R/W 10B042722R/W 10B242742R/W 10B442761R/W 10B542771R/W 10B642784R/W 10BA 42821R/W 10BC 42842R/W 10BE 42862R/W 200081924R 立方米200481961R 200581974R 立方米/小时200982011R 200A 82024R 立方米200E 82061R 200F 82074R 立方米/小时201382111R 201482124R 0位小数，Pa 201882162R1位小数，K第 1 页共 1 页杨瑞峰 090313审 核曹小锋090313校 对电流输出参数工方瞬时流量标方瞬时流量小数点绝对温度工方瞬时流量小数点绝对压力工方累计流量小数点测量周期标方瞬时流量工方累计流量K系数K系数小数点串口通讯仪表地址标方累计流量标方累计流量小数点累计流量小数点位置流量下限切除系数流量上限切除系数瞬时流量小数点位置温度测量程下限设定温度测量程上限设定压力测量量程定义口径流量量程下限流量量程上限流量量程小数点压力测量比例系数 仪表工作地点压力设定压力小数点位置温度符号LTLUE系列智能流量积算仪参数地址分配表V4.0初累计流量地 址备 注项 目字长(字节)读写性质编 制李教 090313系统密码工作密码输入信号及工作方式选择PT电阻100欧姆对应采样量温度测量比例系数设定工作温度设定 压力传感器0值调整值压力传感器测量灵敏度定义仪表地址数据字节数80H+X 01读设置参数高字节低字节NCRC(0)CRC(1)仪表地址数据字结数80H+X 01读设置参数N CRC(0)CRC(1)仪表地址数据字节数80H+X 05设定参数高字节低字节NCRC(0)CRC(1)仪表地址数据字节数80H+X 05设定参数高字节低字节N CRC(0)CRC(1)高字节低字节高字节低字节80H+X030x20X 0NCRC(0)CRC(1)80H+X03字节1字节2…字节2NCRC(0)CRC(1)仪表地址功能码数据长度(字节数)数据信息第 1 页编 制校 对审 核李教 090313杨瑞峰 090313曹小锋090313功能码仪表应答字节1,字节2…字节N 校验码主机发出仪表地址功能码校验码仪表应答1字节2N起始地址数据信息起始地址数据长度(字数)校验码字节1,字节2…字节N 字节1,字节2…字节N 共 3 页数据信息校验码功能码起始地址数据信息校验码主机发出功能码起始地址校验码读仪表参数命令：写仪表参数命令：读仪表采集量命令：注意：数据低字节在前，高字节在后；校验位低字节在前，高字节在后[CRC低][CRC高]。

光华电磁流量计485协议光华电磁流量计485协议是一种用于数据通信的协议，旨在实现电磁流量计与其他设备之间的可靠和高效通信。

本文将深入探讨光华电磁流量计485协议的背景、特点、优势以及在实际应用中的潜力。

第一部分：光华电磁流量计485协议的背景1.1 电磁流量计的介绍电磁流量计是一种常用于测量液体流量的技术，在工业生产和流程控制领域扮演着重要角色。

电磁流量计通过测量导电液体中的电磁感应强度，来计算液体的流量。

光华电磁流量计作为电磁流量计的一种类型，具有高精度、可靠性强等特点，被广泛应用于各个领域。

1.2 485通信协议简介485通信协议是一种串行通信协议，采用差分信号线路，可实现多点通信和远距离传输。

它具有通信速度快、抗干扰能力强等特点，被广泛应用于工业自动化系统中。

第二部分：光华电磁流量计485协议的特点和优势2.1 通信稳定性光华电磁流量计485协议采用485通信协议，通过差分信号传输数据，使通信更稳定可靠。

相比于传统的串口通信，485协议能有效降低数据传输过程中的干扰和误码率，提高通信质量。

2.2 多点通信功能485通信协议支持多点通信，这意味着可以同时连接多个设备，并通过单一的485总线进行通信。

对于需要同时与多个电磁流量计进行通信的应用场景，光华电磁流量计485协议提供了便利和效率。

2.3 高速通信能力485通信协议具有较高的通信速度，对于实时性要求较高的应用场景尤为重要。

光华电磁流量计485协议以较快的速度完成数据的传输和处理，能够满足工业自动化系统中对实时性的需求。

第三部分：光华电磁流量计485协议在实际应用中的潜力3.1 工业自动化系统光华电磁流量计485协议适用于各类工业自动化系统，如能源管理系统、化工生产系统等。

通过与其他设备、传感器进行数据通信，可以实现对流体流量的准确测量和控制，进而提高生产效率和节约资源。

3.2 智能楼宇系统光华电磁流量计485协议可用于智能楼宇系统中，实现对供水和供暖系统的监测和控制。

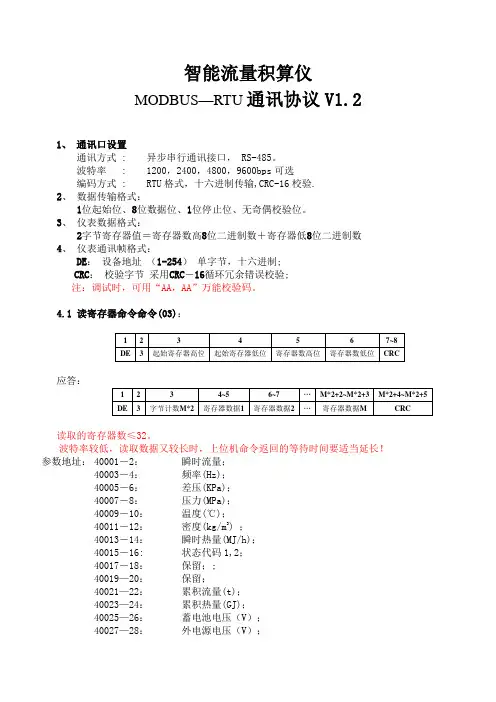

智能流量积算仪MODBUS—RTU通讯协议V1.21、通讯口设置通讯方式 : 异步串行通讯接口， RS-485。

波特率 : 1200，2400，4800，9600bps可选编码方式 : RTU格式，十六进制传输,CRC-16校验.2、数据传输格式：1位起始位、8位数据位、1位停止位、无奇偶校验位。

3、仪表数据格式：2字节寄存器值＝寄存器数高8位二进制数＋寄存器低8位二进制数4、仪表通讯帧格式：DE：设备地址（1-254）单字节，十六进制;CRC：校验字节采用CRC－16循环冗余错误校验;注：调试时，可用“AA，AA”万能校验码。

4.1读寄存器命令命令(03)：应答：读取的寄存器数≤32。

波特率较低，读取数据又较长时，上位机命令返回的等待时间要适当延长！参数地址：40001－2：瞬时流量；40003－4：频率(Hz)；40005－6：差压(KPa)；40007－8：压力(MPa)；40009－10：温度(℃)；40011－12：密度(kg/m3) ；40013－14：瞬时热量(MJ/h)；40015－16: 状态代码1,2；40017－18：保留；;40019—20：保留；40021—22：累积流量(t)；40023—24：累积热量(GJ)；40025—26：蓄电池电压（V）；40027—28：外电源电压（V）；40029：掉电次数（两字节十六进制）；40030：保留；40031：非法操作次数（两字节十六进制）；状态代码:40015：状态代码1状态位内容标志16 保留15 保留14 显示屏状态: 0-正常,1-故障13 时钟状态: 0-正常,1-故障12 AD转换状态: 0-正常,1-故障11 存储器状态: 0-正常,1-故障10 蓄电池状态: 0-正常,1-欠压9 参数设置状态: 0-正常,1-溢出8 保留7 保留6 保留5 保留4 保留3 蒸汽状态标志: 0-过热蒸汽,1-饱和蒸汽；2 温度补偿范围溢出: 0-正常,1-溢出；1 压力补偿范围溢出: 0-正常,1-溢出；40016：状态代码2；状态位内容标志16 保留15 保留14 保留13 保留12 保留11 保留10 保留9 电源标志: 0-外电源供电,1-蓄电池供电8 频率/电流切除标志0-未切除，1-切除7 保留6 保留5 保留4 保留3 保留2 保留1 保留4.2、举例说明：（以LCD流量仪为例）读保持寄存器命令 (03)发送：01 03 00 00 00 18 45 C0表号命令寄存器地址寄存器个数 CRC-16校验码高位在前高位在前应答：01, 03, 30, 0D, 44, 41, 04, 00, 00, 42, 48, 00, 00, 00, 00, CC, 26, 3F, 4C, 00, 01, 43, 34, B9, 68, 40, 92, 0B, FF, 46, B3, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 00, 39, 09, 46, 45, 48, F4, 46, 18, 78, 38解析如下:01:地址;03:命令;30:数据长度=寄存器个数*20D, 44, 41, 04: 瞬时流量=8.2532；00, 00, 42, 48: 频率=50Hz；00, 00, 00, 00: 差压=0KPa；CC, 26, 3F, 4C: 压力=0.8000MPa；00, 01, 43, 34: 温度=180.0000℃；B9, 68, 40, 92: 密度=4.5851kg/m3；0B, FF, 46, B3: 瞬时热量=22917.9980MJ/h；00, 00, 00, 00: 自检/报警代码1,2,3,4；00, 00, 00, 00: 保留00, 00, 00, 00: 保留；39, 09, 46, 45: 累积流量=12622.1533t；48, F4, 46, 18: 累积热量=9745.9453GJ78, 38:CRC检验码MODSCAN32操作界面：ModScan32软件RTU连接：Display Option－Floating Pt （数据显示格式－浮点数）；命令03： HOLDING REGISTER（读保持寄存器）；Device id：仪表地址；Address：仪表参数的起始地址，从1－32；Length：数据长度≤32。

TMCS-90I3-B1智能流量积算仪使用说明书天津新科成套仪表有限公司11性能简介:此说明书适用于XKI3型主板装配的TMCS-90I3-B1型智能流量积算仪。

特点: 现场本安防爆设计、免维护、低功耗、高抗干扰、配高精度压力传感器、温度传感器和单路脉冲流量传感器组成的智能流量积算仪。

配套仪表 :流量计腰轮、涡街、涡轮等脉冲输出型流量仪表。

压力传感器扩散硅绝压或表压传感器。

温度传感器铂电阻Pt1000。

测量介质: 天然气、压缩空气以及其它没有腐蚀的且与油不发生反应的气体等。

功能 : 在线跟踪检测介质温度和压力，对工作状态下的体积流量进行补偿和天然气压缩因子修正。

显示标态累积量、标态瞬时流量、介质温度、介质压力。

标准状态条件可选：20℃，101.325kPa；15.5℃，101.325kPa；12℃，101.325kPa或0℃，101.325kPa。

补偿方式可选：温度压力全补偿；只有压力补偿；只有温度补偿或温度压力均不补偿。

2最多可选择两种补偿方式同时使用。

使用手持操作器设定仪表各项参数。

累积量每10分钟存储一次，断电可长期保存。

有数据库存储功能，可存储最近500次的累积量、瞬时流量、压力、温度等参数，存储的时间及间隔可以设置，用计算机从RS485通讯接口就可以接收数据。

具有RS485通讯接口、补偿计算前的脉冲输出接口（PO1）或补偿计算后的脉冲输出接口（PO2）,工况脉冲线性输出接口（PO3）。

选装4～20mA标准三线制输出接口。

输出IC卡控制器所需的0.1 m3 、1m3、10 m3输出（ICK）以及电池电压低报警输出（BAT1）、电池电压特低报警输出（BAT2）。

具有电池电量电量显示功能。

当电池符号内显示满格时，表示电量充足；当显示只剩一格或没格时，表示电池电量不足，应及时更换电池。

防爆标志：ExiaⅡCT4。

防爆合格证号：CE062014外壳防护等级：IP663关联设备：隔离式安全栅GS0600A-EX、GS060B-EX、CS060C-EX。

L—mag电磁流量计网络通讯协议（L—mag CP V1.1）上海安钧电子科技有限公司2004年11月12日安钧L-mag电磁流量计网络通讯协议（安钧L-mag CP V1.1）通讯协议针对安钧L-mag电磁流量计工业应用设计，版本：安钧L-mag CP V1.1，该版本主要用于实时数据采集、流量测量及流量累计控制。

一、主机系统通讯部件要求国际标准RS-485通讯接口部件，不小于10 Bytes 的通信缓冲区（FIFO），支持600、1200、2400、4800、9600、14400通讯波特率，支持半双工通讯模式。

通讯程序应允许FIFO，从机要求主机FIFO不小于10Bytes。

二、协议结构安钧L-mag CP V1.1协议遵从基本开放系统互连（OSI）参考模型，基本开放系统互连参照模型提供通讯系统基本结构和要素，但安钧L-mag CP V1.1协议使用简化的OSI参照模型，仅采用1、2和7层。

三、安钧L-magCP V1.1物理结构安钧L-mag电磁流量计的网络通讯接口在物理结构上采用电气隔离方式，隔离电压1500伏。

通讯数据传输接口为半双工方式，标准通讯速率大于250khz，通讯方向转换时间3.5uS。

通讯接口电气标准遵从RS-485国际标准。

安钧L-mag CP V1.1协议可用于星型式网络结构和总线式网络结构。

标准通讯连接介质为屏蔽双绞线。

四、安钧L-mag CP V1.1主机信息结构安钧L-mag CP V1.1协议为主从扫描式通讯协议，每次通讯过程均由主机发起，然后从机进行响应，回传规定的信息，完成一次通讯过程。

主机发送至从机的信息由两字节组成，第一字节为从机地址，其编码：0---127（最高二进制位另有定义），第一字节为数据分类命令（下表定义）。

从机通讯缓冲区（FIFO）为两字节，因此，主机发送至从机的两字节可连续发送，不必留时间间隔。

从机工作在多机通讯方式，因此，主机应使用11位串行数据格式，并且不使用奇偶校验，将奇偶校验位作多机通讯寻址标志使用。

光华电磁流量计485协议
摘要：
I.光华电磁流量计简介
A.光华电磁流量计的测量原理
B.光华电磁流量计的应用领域
II.485 协议简介
A.485 协议的作用
B.485 协议的特点
III.光华电磁流量计485 协议的应用
A.光华电磁流量计485 协议的优点
B.光华电磁流量计485 协议的缺点
C.光华电磁流量计485 协议的适用范围
正文：
光华电磁流量计是一种常用的流量测量仪器，它基于电磁感应原理，通过测量导电液体通过磁场时产生的感应电动势来计算流量。

光华电磁流量计具有测量范围广、精度高、可靠性好等特点，被广泛应用于化工、石油、医药、食品等行业。

485 协议是一种串行通信协议，它规定了数据传输的格式、速率、距离等参数。

485 协议的主要作用是实现多台设备之间的通信和数据交换，它具有传输距离远、传输速度快、抗干扰能力强等特点。

光华电磁流量计485 协议是将电磁流量计与上位机进行通信的一种方
式。

通过485 协议，可以实现电磁流量计与上位机之间的数据传输和控制。

光华电磁流量计485 协议具有以下优点：
1.传输距离远：485 协议可以实现长距离的数据传输，最长可达1200 米。

2.传输速度快：485 协议的传输速度可以达到10Mbps。

3.抗干扰能力强：485 协议具有很强的抗干扰能力，可以抵抗各种电磁干扰和噪声。

然而，光华电磁流量计485 协议也存在一些缺点：
1.成本较高：485 协议需要使用专用的通信电缆和接头，成本较高。

2.安装复杂：485 协议需要进行接线和配置，安装较为复杂。

SB-2100系列标准通信协议杭州思博仪表有限公司1、通信接口RS485或RS232，波特率范围1200-9600。

2、仪表接线端为A, B和COM。

3、通信协议符合MODBUS规约。

说明书表2中寄存器编号为寄存器地址。

4、通信信息组成：地址码-功能码-数据段-CRC校验码,一条消息连续发送和接收，字符间隔不能大于一个字符，否则认为一条新消息开始或老消息结束。

信息体由十六进制数组成。

.5、数据定义：累积量为4字节十六进制定点数，瞬时量(包括温度压力等)为4字节浮点数。

.6、通信命令：功能码03-用来读取显示数据发送01 ;地址回应01 ;地址03 ;功能码03 ;功能码00 ;寄存器地址高04 ;字节个数01 ;寄存器地址低(显示地址) XX ;数据100 ;寄存器个数高XX ;数据202 ;寄存器个数低XX ;数据3CRCL ;CRC校验码低XX ;数据4CRCH ;CRC校验码高CRCL ;CRC校验码低CRCH ;CRC校验码高- 1 -说明：地址＝仪表号，寄存器地址＝显示项目编号回应字节个数＝（发送）寄存器个数低X2功能码04-用来读取数设定数据和码设定数据，寄存器个数=1－3读码设定；=4－63读数设定。

读取数设定数据发送01 ;地址回应01 ;地址04 ;功能码04 ;功能码00 ;寄存器地址高04 ;字节个数01 ;寄存器地址低(数设定地址)XX ;数据100 ;寄存器个数高XX ;数据202 ;寄存器个数低XX ;数据3CRCL ;CRC校验码低XX ;数据4CRCH ;CRC校验码高CRCH ;CRC校验码低CRCL ;CRC校验码高说明：地址＝仪表号，寄存器地址＝数设定地址编号回应字节个数＝（发送）寄存器个数低（1－63）读取码设定数据发送01 ;地址回应01 ;地址04 ;功能码04 ;功能码00 ;寄存器地址高02 ;字节个数- 2 -01 ;寄存器地址低(码设定地址) 03 ;数据1码内容00 ;寄存器个数高04 ;数据2 码内容01 ;寄存器个数低CRCL ;CRC校验码低CRCL ;CRC校验码低CRCH ;CRC校验码高CRCH ;CRC校验码高说明：地址＝仪表号，寄存器地址＝码设定地址编号回应字节个数＝（发送）寄存器个数低（1－3）X2功能码06-用来进行码设定发送01 ;地址回应01 ;地址06 ;功能码06 ;功能码00 ;寄存器地址高00 ;寄存器地址高01 ;寄存器地址低(码设定地址)01 ;寄存器地址低00 ;数据高00 ;数据高04 ;数据低04 ;数据低CRCL ;CRC校验码低CRCL ;CRC校验码低CRCH ;CRC校验码高CRCH ;CRC校验码高功能码10H-用来数设定（如：100=42H，c8H，00H，00H）发送01 ;地址回应01 ;地址10H ;功能码10H ;功能码00 ;寄存器地址高00 ;寄存器地址高- 3 -01 ;寄存器地址低(数设定地址) 01 ;寄存器地址低00 ;寄存器个数高00 ;寄存器个数高04 ;寄存器个数低04 ;寄存器个数低04 ；数据个数CRCL ;CRC校验码低42h ;数据1 CRCH ;CRC校验码高C8 ;数据200 ;数据300H ;数据4CRCL ;CRC校验码低CRCH ;CRC校验码高7、CRC校验码计算01 ;地址N1 CRC=0FFFFH为初值10 ;功能码N2 CRCL与N1异或运算00 ;寄存器地址高N3 CRC右移1位，若移出位为101 ;寄存器地址低N4 则CRC=CRC和A001H异或,00 ;寄存器个数高N5 若移出位为0则CRC=CRC04 ;寄存器个数低N6 右移8次完成N1计算04 ；数据个数N7 …80 ;数据1 N8 CRCL与N11异或运算04 ;数据2 N9 CRC右移1位，若移出位为180 ;数据3 N10 则CRC=CRC和A001H异或,80 ;数据4 N11 若移出位为0则CRC=CRCCRCL ;CRC校验码低右移8次完成N11计算- 4 -CRCH ;CRC校验码高最后得到CRC校验值8、sb2100系列仪表浮点数据格式长度为4字节, 采用IEEE标准方式,其中尾数高位始终为1,位的分布如下:1位符号位,8位指数位,24位尾数,符号位是最高位,尾数为低位23位,按字节排序如下:地址0 1 2 3内容MMMMMMMM MMMMMMMM EMMMMMMM SEEEEEEEE其中S:符号位,0=正数,1=负数.E:指数(在二个字节中),偏移码为127.M:23位尾数,最高位为1,有效位为24位.例如:100=0x00,0x00,0xc8,0x420=0x00,0x00,0x00,0x00-100=0x00,0x00,0xc8,0xc29、通信举例仪表地址设为01，通信波特率＝4800,n,8,1(仪表码地址08＝01，09＝05)。

光华电磁流量计485协议一、概述光华电磁流量计是一种用于测量液体流量的仪器，采用485通信协议进行数据传输。

本文将详细介绍光华电磁流量计485协议的相关内容，包括协议的基本原理、通信方式、数据格式等。

二、基本原理光华电磁流量计基于法拉第电磁感应定律，通过测量液体中的电磁感应强度来计算流量。

其原理是利用流体通过磁场时，液体中的电离物质（如离子）受到磁场的作用而产生感应电动势，通过测量感应电动势的大小来计算流体的流速和流量。

三、通信方式光华电磁流量计采用485通信协议进行数据传输。

485通信协议是一种串行通信协议，具有高可靠性和抗干扰能力强的特点。

在485通信中，流量计作为从设备，通过主设备发送的指令来完成数据的接收和发送。

3.1 主从通信方式光华电磁流量计采用主从通信方式进行数据传输。

主设备负责发送指令，从设备负责接收并执行指令。

主设备可以是上位机或者其他控制设备，从设备即光华电磁流量计。

3.2 数据传输方式光华电磁流量计的数据传输采用半双工方式，即主设备和从设备不能同时发送和接收数据。

主设备发送完指令后，需要等待从设备的响应，然后才能发送下一个指令。

四、数据格式光华电磁流量计485协议的数据格式如下：4.1 帧头帧头是一组固定的字节，用于标识数据包的开始。

在光华电磁流量计485协议中，帧头通常为两个字节，具体的数值由厂家定义。

4.2 地址码地址码用于标识从设备的地址，主设备通过地址码来选择与之通信的从设备。

地址码通常为一个字节，范围为0-255。

4.3 功能码功能码用于标识主设备发送的指令类型，从设备根据功能码来执行相应的操作。

功能码通常为一个字节，具体的数值由厂家定义。

4.4 数据域数据域用于存储传输的数据，其长度根据具体的指令和数据类型而定。

数据域可以包含多个字节，具体的格式由厂家定义。

4.5 校验码校验码用于检测数据传输的正确性，主要用于数据的完整性和一致性检验。

校验码通常为一个字节，计算方法由厂家定义。

智能流量积算仪使用说明书江苏金湖飞云仪表有限公司1目录一、概述 (2)二、功能特点 (2)三、主要技术指标 (2)四、工作原理 (4)五、操作说明 (5)六、数学模型 (8)七、编程举例 (9)八、通讯说明 (11)九、端子接线 (12)- 2 -一、概述智能流量积算仪，采用先进的微电脑芯片及技术，与各种流量传感器或变送器、温度传感器或变送器和压力变送器配合使用，可对各种液体、蒸汽、天然气、一般气体等流量参数进行测量显示、累积计算、报警控制、变送输出、数据采集及通讯。

二、功能特点全范围自动温度、压力补偿运算，补偿方式任意设定线性积算、开方积算任意设定瞬时流量、累积流量、温度、压力多种参数显示小信号切除功能，切除范围0-5%可选累积流量值可通过面板按键清零，清零操作可锁掉电保护功能，累积流量值掉电保持时间大于5年，所有设定值掉电后永久保持先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便三、主要技术指标输入信号⑴模拟量输入：热电阻：Pt 100热电偶：K、T、E电压：0～5V、1～5V电流：4～20mA、0～20mA或0～10mA⑵脉冲量输入：波形：矩形、正弦或三角波- 3 -幅度：大于4V（或根据用户要求任定）频率范围：0～10KHZ基本误差：0.5％FS或0.2％FS±1个字分辨力：1/20000、14位A/D转换器显示方式：上排四位数码管显示瞬时流量，下排八位数码管显示累积流量采样周期：0.5S报警输出：瞬时流量或累积流量二限报警，继电器输出触点容量AC220V/3A 变送输出：4～20m A、0～10m A、1～5V、0～5V精度：±0.3％FS通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem 波特率——300～9600bps内部自由设定馈电输出：DC24V/50m A电源：开关电源85～265V AC 功耗4W以下使用环境：环境温度：0～50℃相对湿度：<85%RH- 4 -四、工作原理- 5 -本仪表原理如框图所示，本积算仪以单片微处理器为核心，通过输入信号电路把各种模拟信号经A/D 转换器转换成数字信号，或频率信号直接由微处理器进行计数采用，微处理器根据这些采样结果和数字设定内容进行计算并显示和输出。

FC8200流量积算仪通讯协议(通用版本2.1)1，接口协议：接口标准：RS485或RS232（COMM1）波特率：9600bit/S数据传输：8位数据，1位停止位。

2，软件协议：a数据传输协议：采用MODBUS协议RTU模式最大读取数据长度为54个字（108个BYTE）。

b命令说明：读寄存器数据(以读DAT A_A数据为例)命令: CA 0X03 0X00 0X20 0X00 0X16 CRC应答：CA 0X03 LN ALM SUM SUM1 SUM2 FLOW1 FLOW2 Qf tf1 PRE/Denf tf2 f CRC 数据中LN为后续数据字节数（2CH）。

其它数据均为4个字节浮点数，浮点数依据IEEE-754标准编码，其规则如下： SEEEEEEE EMMMMMMM MMMMMMMM MMMMMMMM其中：S为符号位，E为8位阶码P，M为23位尾数d，尾数前有一个1被隐含。

换算式为： X=（-1）S*（1+d）*2（P-7FH）读历史数据命令: CA 0X04 Y M D H Nh CRC其中：Y，M，D，H是历史数据的起始年，月，日，时，均为1字节十六进制表示。

Nh是时间段（以小时为单位, 1字节十六进制表示），表示向前读Nh小时的历史数据。

举例：读06年1月20日12时至06年1月20日18时记录的历史数据，读命令应表示为：CA 0X04 06 01 14 12 06 CRC应答：CA 0X04 {data1，data2，data3，data4}1 {data1，data2，data3，data4}2 。

{data1，data2，data3，data4}n CRC记录间隔时间（以分为单位）由仪表设置决定。

数据组数n=Nh*60/记录间隔时间。

默认情况下，data1=Sum；data2=FLOW；data3=tf；data4=PRE；记录间隔时间=10分钟。

附:CRC校验规则：An+1=TAB_CRC[(An⊕Dn)*2+1] ⊕ BnBn+1=TAB_CRC[(An⊕Dn)*2]A0=FFH，B=FFH，n=0-N（N=被校验数据字节数）。
