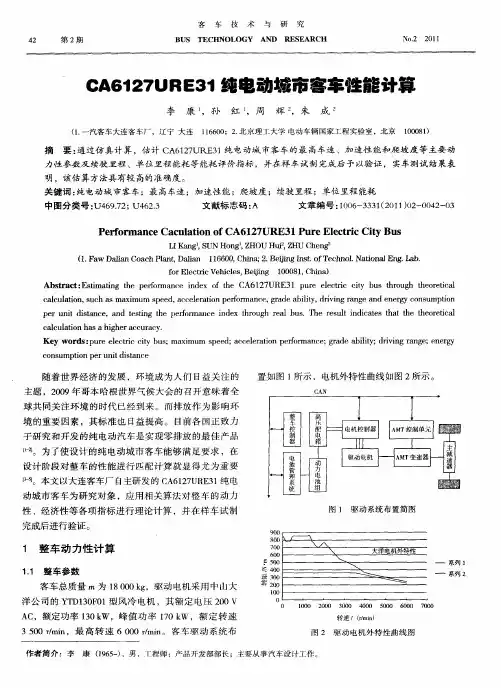

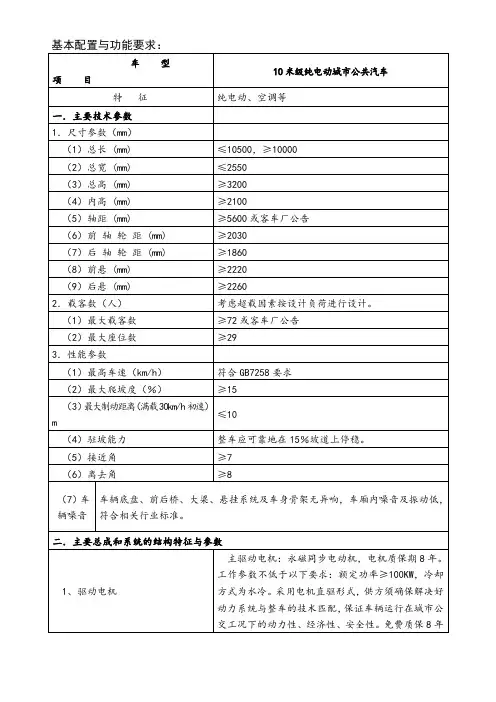

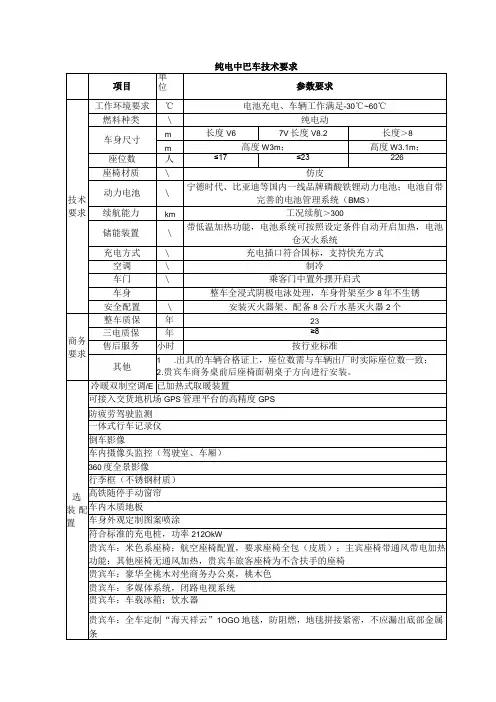

纯电动城市客车参数

NK-JL-072-01 安装、使用、维护前，请认真阅读使用说明书NK6100URBEV纯电动城市客车使用说明书江苏永盛汽车有限公司前言本说明书介绍了南客牌NK6100URBEV型纯电动城市客车的基本性能、基本配置以及使用、保养、故障分析与排除方面的内容。

如果随车附有补充使用说明书，说明用户在购车时提出的要求与基本型不同，差异部分见《补充使用说明书》。

对有关零部件总成如电机、空调、车载终端等的使用、保养请查阅对应的零部件总成使用说明书。

本说明书根据GB/T9969-2008《工业产品使用说明书总则》、GB 7258-2012《机动车运行安全技术条件》，并总结产品使用经验编制而成，如有不当之处，请提宝贵意见。

由于公司产品的不断更新和完善，我们保留对技术状态更改的权利，如有更改恕不另行通知。

江苏永盛汽车有限公司NK-JL-072-01 目次第一章重要提示一、整车产品标牌位置二、电机铭牌位置三、整车VIN代号位置第二章主要技术参数及配置一、整车主要技术参数二、车身及电器三、三电系统第三章使用说明一、操作方法1.车门及仓门1）乘客门2）驾驶门3）充电仓门及冷却液加注仓门4）后仓门5）随车配钥匙说明2.安全顶窗3.车窗4.电瓶仓5.后视镜及内后视镜6.驾驶员座椅调整7.灭火器8.驾驶区标识及使用1）开关模块及开关2）报警指示系统说明9.组合开关10.仪表11.驻车制动手柄12.方向盘13.喇叭按钮14.制动踏板的操作15.点火钥匙的操作16.挡位器的操作17.空调系统的操作18.行驶记录仪的使用19.车载终端的使用20.保险盒及诊断接口21.充电操作二、行驶前的检查三、车辆的启动与熄火四、停车离开前的步骤五．客车使用注意事项第四章维护及保养说明一、整车保养1)新车走合2)客车保养NK-JL-072-01二、空调系统的使用及保养三、底盘各部件的使用及保养1.散热器2.传动轴3.转向系统4.前后桥5.制动系6.轮胎7.三电系统第六章常见故障分析与排除方法1.电机2.传动轴3.前轴和转向机构4.驱动桥5.制动系统6.减振器7.空调附1 底盘主要紧固部位扭紧力矩附2 随车工具清单附3 主要调整数据附4 电器原理图NK-JL-072-01第一章重要提示一、整车产品标牌（含VIN代号）位置：在乘客门踏步侧立面上（如图1-1）；二、电机铭牌（含电机型号和编号等）位置：在电机后部上表面上（如图1-2）；三、整车VIN代号位置：整车VIN代号打刻在右前轮处车架纵梁腹面上。

一、CKZ6127HBEV纯电动客车商标、产品标牌及车辆识别代号（VIN）位置1.客车的商标在车身前围、后围的外表面上；2.客车的产品标牌安装在前门踏步内侧；3. 车辆识别代号(VIN)打刻在客车铭牌上及客车右侧前轮挡泥S板后的纵梁位置。

二、主要技术参数三、底盘部分1、前桥1.1、使用、保养新车桥使用前1.1.1 在各个黄油嘴处加注足量的2# 锂基润滑脂。

1.1.2 新车桥装车后, 整车必须先经过1500km 走合, 重新调整刹车间隙, 重新检查各部位紧固件后, 方可正式投入使用。

1.1.3 车桥保养①、每行驶2000km, 向各处黄油嘴加注2# 锂基润滑脂(ZL-2)。

②、每行驶5000km, 检查刹车间隙。

③、每行驶8000-10000km, 检查制动底板的紧固情况, 检查轮毂轴承的松旷情况, 检查刹车片的磨损情况, 若刹车片的磨损超过了限位凹坑, 则必须立刻更换刹车片。

中文英文1.气室支架 1.Chamber bracket2.密封垫片 2.Sealing gasket3.右转向节总成 3.Right steering knuckle assembly4.螺栓 4.Bolt5.右转向节臂 5.Right steering knuckle arm6.槽形螺母 6. Throttled nut7.双头螺栓7. Through bolt8.直拉杆臂8.Drag link arm9.槽形螺母9.Throttled nut10.主销10.Kingpin11.上衬套11.Upper bush12.调整垫片12.Adjustment gasket13.楔形锁销13.Wedged lockpin14.止推轴承14.Thrust bearing前束值：0~4mm Toe-in：0~4mm3.2后桥3.2.1、使用、保养新车桥使用前1.1新车桥使用前，从注油孔向减速器内加注硫磷型 90 重负荷齿轮油(GL-5) 至油面孔。

SXC6940GBEV1 纯电动城市客车使用说明书上海万象汽车制造有限公司前言尊敬的客户，感谢您使用上海万象汽车制造有限公司的产品！SXC6940GBEV1是我公司自行研究开发的新产品。

为能让用户更好地了解和使用该型城市客车，我们编制了该型城市客车的使用说明书，该说明书适用于浦东公交和巴士集团SXC6940GBEV1车型。

介绍该型城市客车的结构、性能、使用及维修等方面的技术。

客车由多个总成和部件组成，各个总成和部件使用、维护和保养的详细资料请参阅由供应商提供的各总成和部件的使用说明书。

只有严格地执行各说明书规定的各项使用保养要求，才能保证客车的正常使用寿命、性能及环保要求。

为了尽量满足用户的各种不同使用要求，提高产品质量，上述系列城市客车将不断改进和完善。

本说明书所列内容供客户实际使用作参考，因此如出现说明书与实际不符之处，均以产品实物为准。

我们诚恳地希望您把使用该型城市客车的过程中遇到的问题或建议及时反馈我公司，以便不断改进，更好地为您服务。

注:本手册中所说明的配置有些为选装配置，只有在购车时选装，所购车辆才会配备。

上海万象汽车制造有限公司二零一六年特别声明尊敬的客户，为了让您更方便的使用和维护保养您的客车，我们编写了该使用说明书。

本使用说明书由上海万象汽车制造有限公司免费发放，任何单位和个人无权截留。

用户购车时应注意向销售部门索要。

在对本系列公交电动客车的保养和维护中请使用正宗的上海万象汽车制造有限公司推荐的零配件。

对使用未经授权或伪劣的零部件造成的车辆损坏的及由此引发的一切后果由用户自行承担，上海万象汽车制造有限公司概不负责。

上海万象汽车制造有限公司因不断技术创新，所以保留对本使用说明书的修改、修订的权利，修改项目恕不另行通知，请您谅解。

若使用说明书中的数据、插图及文字说明与实物不符，请以实物为主。

在任何情况下，请勿以本使用说明书中的数据、插图及文字说明为法律依据向上海万象汽车制造有限公司提出任何要求。

深圳市比亚迪汽车有限公司文件比亚迪K9纯电动大巴整车介绍1. K9整车介绍：K9纯电动客车车身长12米，整体设计遵循以人为本的设计理念。

地板采用一级踏步的低地板工艺设计，方便乘客上下车；前车窗面积占车身前脸面积的2/3，驾驶时视野开阔；车身主体为银色，车窗为大块黑色玻璃，整车外形优雅大气，隔音效果良好。

作为比亚迪首款纯电动客车，K9搭载了多项比亚迪自主研发的先进技术。

车载动力为公司自主生产的铁电池；车顶安装太阳能电池板，在行驶过程中可提供辅助续航动力；底盘配置电子控制空气悬架，运行过程中噪声小；同时，仪表台装配有行车电脑，行车所需各种信息集中显示，一目了然。

2. K9车型特点介绍：（1）稳：一级踏步全通道低地板，中门入口设轮椅引板，残疾人、老人、儿童上下车更加方便，三乘客门，内部宽敞舒适。

（2）劲：铁动力电池，续驶里程长：①铁动力电池驱动，超长续驶里程，城市工况下续驶里程达到250公里；②采用自主创新、全球领先的轮边驱动技术，实现后桥两侧电机驱动、轮边减速功能。

③中充6个小时充满,快充3小时充满，方便快捷（3）节：节约能源、使用成本低（4）净：洁净环保、低碳高效纯电动、无排放、无污染、无噪音，车顶布置比亚迪自主研发的太阳能电池，可实现整车辅助充电功能，整车采用比亚迪核心技术铁电池，大容量、安全性高；行驶过程中完全无污染，可回收，是绿色环保电池3. K9整车图：（1）K9整车尺寸图： 12000*2550*3300mm（长*宽*高）（2）K9整车效果图(3) 座椅布置图：18+1座、无人售票、带轮椅区4. K9参数配置表：（1）轮边驱动电机：型号：BYD TYC-90A，电机最大功率：90kW*2，电机最大扭矩：350N.m*2（2）动力电池：比亚迪铁电池，型号：FV200A, 总电压：540V，总容量：600Ah，总能量：324kWh ，充电时间：快充3小时充满，中充6小时充满。

（3）K9纯电动大巴参数配置表：（下表中“●”表示有此配置，“○”表示可选装）配置名称 BYD具体车辆型号K9动力总成驱动电机BYD TYC-90A ● 比亚迪铁电池FV200A（540V，600Ah） ● 底盘配置比亚迪门式低地板前桥 ●比亚迪轮边驱动后桥 ●采埃孚8098动力转向器 ●电动液压助力转向系统 ● 四向可调方向盘 ●双回路空气制动 ●前后盘式制动器 ● 摩擦片摩损极限报警 ●制动能量回馈功能 ●ABS+ASR ●前空气悬架 ●后空气悬架 ● 电控空气悬架系统（升降，侧跪） ●米其林子午线轮胎275/70R22.5 ●钢制轮辋 ●铝合金轮辋 ○ 水冷、吸风式电子风扇、散热器 ● 电子配置免维护铅酸蓄电池 ●LED车内照明灯 ● LED前、后、侧、内电子路牌 ●电子报站器，方向盘带报站功能 ● 电动客车专用组合仪表（带TFT显示屏） ●CAN通讯 ● 车内监视器、倒车影像 ●下车呼叫按钮 ○收音机 ● 17寸车载液晶显示屏×2个 ● 顶置一体化电动空调 ●行驶记录仪 ○ 车辆调度系统、GPS ○ 比亚迪太阳能辅助充电系统 ○ 车身配置前后挡风玻璃（双曲面、夹层、粘结玻璃） ● 侧窗（钢化、粘结玻璃，带应急推窗） ● 电动外后视镜（加热除霜） ● 异步全景式刮水系统 ● 暖风系统（液体加热器+散热器+电除霜） ○ 前、中、后气动双内摆门 ● 乘客门应急开启系统 ● 开启式安全顶窗（带电动换气装置）×2个 ● 内饰配置司机前、侧卷帘式遮阳帘（蓝色） ○司机前、侧卷帘式遮阳帘（灰色） ○ 乘客窗帘（蓝色） ○乘客窗帘（灰色） ○竹地板 ●进口高档耐磨地板革 ●铝合金扶手管（套防寒胶套） ●花纹碳素钢扶手管 ○不锈钢扶手管 ○广告式吊环 ● 轮椅区及轮椅约束系统，手动导板 ○气动六向可调式豪华驾驶员座椅，三点式安全带●豪华仿皮乘客软座 ●高档绒布乘客软座 ○ABC干粉灭火器，3kg×3只 ●带拉线防丢失式安全锤×4只 ●声音报警防丢失式安全锤×4只 ○普通式投币机 ○高档车身油漆 ●其它三角警告牌 ●注：“●”表示有此配置，“○”表示可选装。

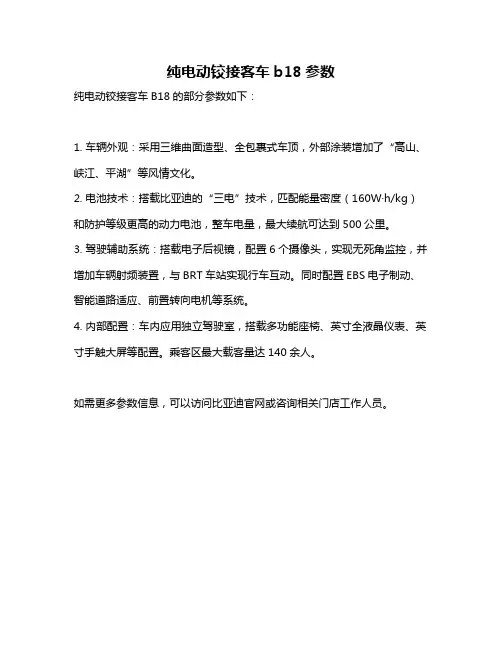

纯电动铰接客车b18参数
纯电动铰接客车B18的部分参数如下：
1. 车辆外观：采用三维曲面造型、全包裹式车顶，外部涂装增加了“高山、峡江、平湖”等风情文化。

2. 电池技术：搭载比亚迪的“三电”技术，匹配能量密度（160W·h/kg）和防护等级更高的动力电池，整车电量，最大续航可达到500公里。

3. 驾驶辅助系统：搭载电子后视镜，配置6个摄像头，实现无死角监控，并增加车辆射频装置，与BRT车站实现行车互动。

同时配置EBS电子制动、智能道路适应、前置转向电机等系统。

4. 内部配置：车内应用独立驾驶室，搭载多功能座椅、英寸全液晶仪表、英寸手触大屏等配置。

乘客区最大载客量达140余人。

如需更多参数信息，可以访问比亚迪官网或咨询相关门店工作人员。

纯电动城市客车使用说明书目录致用户书......................................................................................................... 错误！未定义书签。

特别提示用户：..................................................................................... 错误！未定义书签。

第一章注意事项 (4)一、铭牌介绍 (4)1、整车铭牌 (4)2、车辆识别代号(VIN号) (4)3、电动机编号 (4)二、产品“三包”说明 (4)三、其他说明书 (4)四、引用标准 (5)五、环境保护与节约能源 (5)六、重要说明 (5)七、安全操作重要注意事项 (5)第二章整车及各总成主要技术参数........................................................... 错误！未定义书签。

一、整车主要技术参数......................................................................... 错误！未定义书签。

二、底盘及各总成主要技术参数......................................................... 错误！未定义书签。

第三章车身简介.. (7)一、结构形式 (7)二、车体结构 (7)三、乘客门 (7)四、应急出口 (7)五、内饰 (7)六、车窗 (7)七、座椅 (7)八、内部附件 (8)九、外部装置 (8)十、电器装置 (8)十一、照明装置 (8)十二、空调装置 (8)第四章车辆驾驶与操作 (9)一、应急出口的使用 (9)二、灭火器 (9)三、乘客门的使用 (10)1、自动启闭方式 (10)2、手动启闭方式 (11)四、门锁 (11)五、强、弱电开关说明 (11)六、驾驶区装备及附件 (12)1、驾驶员座椅 (12)2、方向盘调整 (13)3、外部后视镜 (14)4、仪表台的介绍 (14)5、副仪表台的介绍 (15)六、仪表面板简介 (16)七、车头显示器上的功能界面： (19)1、主界面——运行数据 (19)2、界面2——电池管理界面： (21)3、乘客门监视器 (21)八、脚踏板说明 (22)九、保护器（电池、电容的刀熔开关） (22)十、充电 (23)十一、乘客座椅 (23)十二、驾驶前的准备 (23)十三、驾驶操作 (24)十四、使用注意事项： (25)十五、车辆的清洗和保护 (26)五、电池+电容混合纯电动客车动力总成简介 (27)一、整车驱动系统 (27)二、整车控制系统 (28)1、车头控制器 (28)2、电子排挡开关 (28)3、接触器控制柜 (28)4、车后控制器 (29)三、车载能源系统 (29)1、动力蓄电池组系统 (29)2、超级电容组 (30)3、电池管理（BMS）系统 (30)第六章低压电器系统 (31)一、电源系统 (32)二、中央配电盒 (33)三、电控盒 (33)四、电线束 (33)五、电气原理图 (34)六、部分信号显示装置介绍 (34)第七章车辆简单故障识别与排除 (34)主界面故障代码见下表 (35)第八章产品质量服务................................................................................. 错误！未定义书签。
