面向装配的设计概述

面向制造和装配的设计(Design for Manufacturing and Assembly，DFMA) 面向制造和装配的设计概述在传统的部门制及串行工程的产品开发模式中。

产品设计过程与制造加工过程脱节．使产品的可制造性、可装配性和可维护性较差，从而导致设计改动量大、产品开发周期长、产品成本高和产品质量难以保证，甚至有大量的设计无法投入生产，从而造成了人力和物力的巨大浪费。

面向制造和装配的设计(DFMA．Design for Manufacturing and Assembly)这一设计理念的提出．向传统的产品开发模式提出了挑战。

应用DFMA的设计思想和相关工具．设计师可以在设计的每一个阶段都获得有关怎样选择材料、选择工艺以及零部件的成本分析等设计信息。

它是一种全新的更加简单、更为有效的产品开发方法，为企业降低生产成本、缩短产品开发周期、提高企业效益提供了一条可行之路。

DFMA是并行工程关键技术的重要组成部分，其思想已贯穿企业开发过程的始终。

它涵盖的内容很多，涉及产品开发的各个阶段．除了上面所提到的DFMA．还包括面向成本的设计个通用的产品模型．以达到易于装配、提高装配效率和降低装配成本的目的。

在制造业日益发达的今天．在满足各种行业标准和法规的前提下，许多公司都形成了各具特色的产品开发模式。

任何一种行而有效的产品开发方法，都必须在充分考虑目前现有的产品开发和生产能力的同时进行最优化的产品设计。

对一个新产品来讲，产品的成本和开发周期是决定这个设计成败的关键因素。

国际上有一个著名的5％，但它却影响产品整个成本的70％。

还有一个著名的“28“原则：产品设计约占整个新产品开发周期的20％．但它却决定了产品总成本的80％。

可以看出仅占产品成本5％的产品设计在很大程度上决定了整个产品的成本及质量。

DFMA的主要内容DFMA设计概念的提出是为了解决由于设计与制造．装配各自独立而造成的产品成本增加和产品开发周期长等现实问题．它的核心是通过各种管理手段和计算机辅助工具帮助设计者优化设计，提高设计工作的一次成功率。

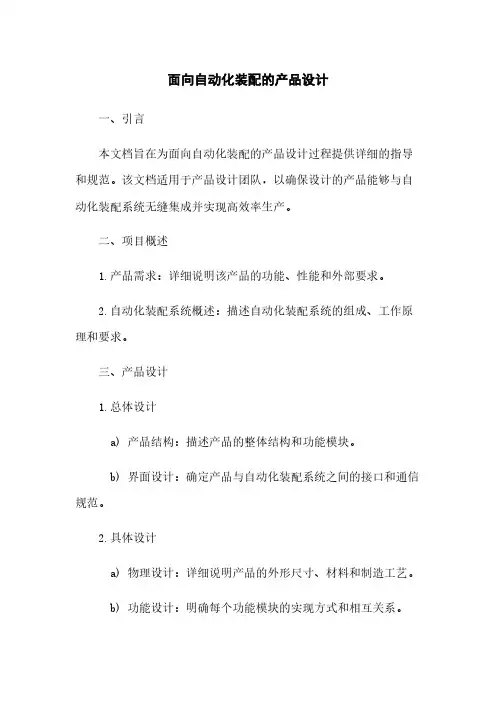

面向自动化装配的产品设计一、引言本文档旨在为面向自动化装配的产品设计过程提供详细的指导和规范。

该文档适用于产品设计团队，以确保设计的产品能够与自动化装配系统无缝集成并实现高效率生产。

二、项目概述1.产品需求：详细说明该产品的功能、性能和外部要求。

2.自动化装配系统概述：描述自动化装配系统的组成、工作原理和要求。

三、产品设计1.总体设计a) 产品结构：描述产品的整体结构和功能模块。

b) 界面设计：确定产品与自动化装配系统之间的接口和通信规范。

2.具体设计a) 物理设计：详细说明产品的外形尺寸、材料和制造工艺。

b) 功能设计：明确每个功能模块的实现方式和相互关系。

c) 电子设计：描述产品所涉及的电路设计和电子元器件选型。

d) 软件设计：说明产品所需的软件功能和算法设计。

四、可靠性和安全性考虑1.可靠性设计a) 故障分析：对产品可能出现的故障进行分析和评估。

b) 容错设计：设计产品具备自动检测和修复故障的能力。

2.安全性设计a) 人身安全：确保产品在使用过程中不会对操作人员造成伤害。

b) 数据安全：保护产品中的数据不被未授权者访问和篡改。

五、测试和验证1.测试计划a) 功能测试：在实际使用情况下验证产品的各项功能。

b) 性能测试：测试产品在各种工作负载下的性能表现。

2.验证方法a) 原型验证：制作产品的原型进行功能和性能验证。

b) 现场验证：将产品与自动化装配系统进行集成测试和性能验证。

六、附件本文档涉及的附件包括但不限于产品设计图纸、电路原理图和软件源代码等。

七、法律名词及注释1.知识产权：指创造性的思想成果，如专利、商标、著作权等。

2.侵权：未经授权使用他人的知识产权，侵犯其合法权益。

3.合规：符合相关法规和标准的要求，如安全、环保等。

面向制造和装配的设计(Design for Manufacturing and Assembly，DFMA) 面向制造和装配的设计概述在传统的部门制及串行工程的产品开发模式中。

产品设计过程与制造加工过程脱节．使产品的可制造性、可装配性和可维护性较差，从而导致设计改动量大、产品开发周期长、产品成本高和产品质量难以保证，甚至有大量的设计无法投入生产，从而造成了人力和物力的巨大浪费。

面向制造和装配的设计(DFMA．Design for Manufacturing and Assembly)这一设计理念的提出．向传统的产品开发模式提出了挑战。

应用DFMA的设计思想和相关工具．设计师可以在设计的每一个阶段都获得有关怎样选择材料、选择工艺以及零部件的成本分析等设计信息。

它是一种全新的更加简单、更为有效的产品开发方法，为企业降低生产成本、缩短产品开发周期、提高企业效益提供了一条可行之路。

DFMA是并行工程关键技术的重要组成部分，其思想已贯穿企业开发过程的始终。

它涵盖的内容很多，涉及产品开发的各个阶段．除了上面所提到的DFMA．还包括面向成本的设计个通用的产品模型．以达到易于装配、提高装配效率和降低装配成本的目的。

在制造业日益发达的今天．在满足各种行业标准和法规的前提下，许多公司都形成了各具特色的产品开发模式。

任何一种行而有效的产品开发方法，都必须在充分考虑目前现有的产品开发和生产能力的同时进行最优化的产品设计。

对一个新产品来讲，产品的成本和开发周期是决定这个设计成败的关键因素。

国际上有一个著名的5％，但它却影响产品整个成本的70％。

还有一个著名的“28“原则：产品设计约占整个新产品开发周期的20％．但它却决定了产品总成本的80％。

可以看出仅占产品成本5％的产品设计在很大程度上决定了整个产品的成本及质量。

DFMA的主要内容DFMA设计概念的提出是为了解决由于设计与制造．装配各自独立而造成的产品成本增加和产品开发周期长等现实问题．它的核心是通过各种管理手段和计算机辅助工具帮助设计者优化设计，提高设计工作的一次成功率。

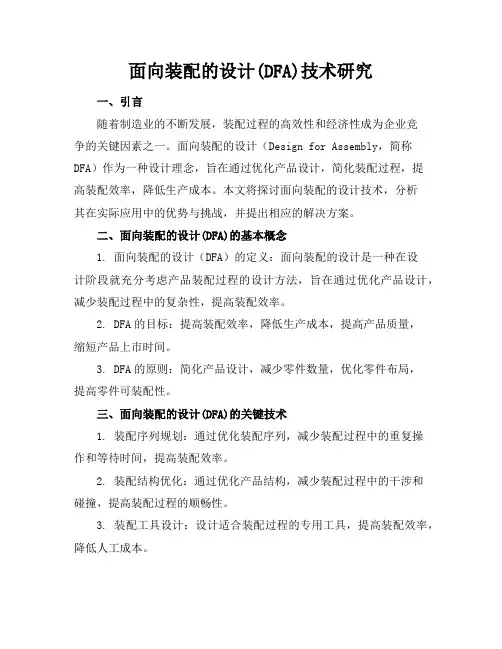

面向装配的设计(DFA)技术研究一、引言随着制造业的不断发展，装配过程的高效性和经济性成为企业竞争的关键因素之一。

面向装配的设计（Design for Assembly，简称DFA）作为一种设计理念，旨在通过优化产品设计，简化装配过程，提高装配效率，降低生产成本。

本文将探讨面向装配的设计技术，分析其在实际应用中的优势与挑战，并提出相应的解决方案。

二、面向装配的设计(DFA)的基本概念1. 面向装配的设计（DFA）的定义：面向装配的设计是一种在设计阶段就充分考虑产品装配过程的设计方法，旨在通过优化产品设计，减少装配过程中的复杂性，提高装配效率。

2. DFA的目标：提高装配效率，降低生产成本，提高产品质量，缩短产品上市时间。

3. DFA的原则：简化产品设计，减少零件数量，优化零件布局，提高零件可装配性。

三、面向装配的设计(DFA)的关键技术1. 装配序列规划：通过优化装配序列，减少装配过程中的重复操作和等待时间，提高装配效率。

2. 装配结构优化：通过优化产品结构，减少装配过程中的干涉和碰撞，提高装配过程的顺畅性。

3. 装配工具设计：设计适合装配过程的专用工具，提高装配效率，降低人工成本。

4. 装配仿真技术：利用计算机仿真技术，模拟装配过程，发现并解决潜在的问题，提高装配过程的可靠性。

四、面向装配的设计(DFA)的优势1. 提高装配效率：通过简化产品设计，减少零件数量，优化装配序列，提高装配效率。

2. 降低生产成本：通过减少装配过程中的重复操作和等待时间，降低人工成本和设备成本。

3. 提高产品质量：通过优化产品设计，减少装配过程中的干涉和碰撞，提高产品质量。

4. 缩短产品上市时间：通过提高装配效率，降低生产成本，缩短产品上市时间。

五、面向装配的设计(DFA)的挑战1. 设计复杂度：面向装配的设计需要充分考虑产品功能和装配过程，设计复杂度较高。

2. 技术要求：面向装配的设计需要一定的技术支持，如装配仿真技术、装配工具设计等。

第一章 概论1.1 面向制造和装配的设计是什么？本书中所提的“制造”是指产品或者装配中的单独零件的制造，而“装配”是指增添或者连接若干零件来形成一个完整产品的过程。

这就是说，在本书中，装配并不作为一种制造过程加以考虑，而加工、模制等等是制造过程。

因此，术语“面向制造的设计”是针对零件装配成产品前，简化和方便产品零件制造设计；“面向装配设计”是指简化和方便装配的产品设计。

多年来，一直提倡设计人员应该对制造上可能有的问题给予更多的注意。

传统上，在机械设计课程之后，希望工科学生选取“车间制造”课程。

这是因为对于一个有能力的设计人员来说，如果他熟悉制造过程就可以在设计期间避免增加不必要的制造成本。

不过很遗憾的是，早在60年代，有关车间制造的课程就已经从美国的大学课程表中消失：人们认为它们不适合于工程理论教学学分的要求。

事实上，一般并不认为具有工程学位的人就能适合设计职位的。

当然，“设计”这个词有许多不同的意义。

有些设计是指产品的外形美学设计，比如汽车的外形，开罐头刀的颜色，纹理以及外部形状等。

有一些大学课程表中就是把这些称为“产品设计”的。

另一方面，设计可以认为是解决系统的基本参数的过程，例如，在考虑细节之前，我们说“设计”一家电厂，可以认为是确立电厂各种各样的部件诸如发电机、泵、锅炉以及连接管道等等的特性。

目前，设计的另一种解释是确立产品各独立零件的材料、形状以及公差的细节，本书中所说的产品设计主要是指这个意思。

它从零件和装配的草图开始，在图板或者计算机辅助设计工作站上完成详尽的零件图和装配图这样的一些工作。

然后，这些图通过制造和装配工程师优化生产工艺以便得到最后产品。

通常正是在这个阶段遇到制造和装配的问题，并且要求对设计作出变化。

有时，这些设计变化量相当大，使得产品推延相当长时间以后才能最后发布。

此外，在产品设计和开发周期中，修改得越晚，代价越大。

因此，不仅要在产品设计期间考虑制造和装配，而且必须在设计周期中尽早地考虑这些事项。

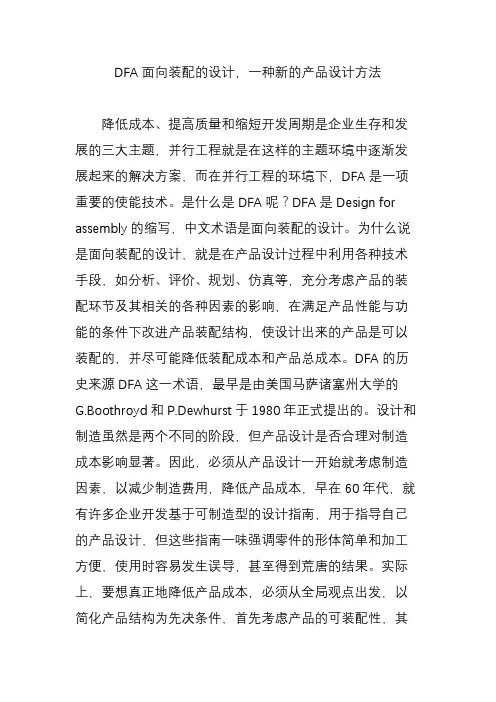

DFA面向装配的设计，一种新的产品设计方法降低成本、提高质量和缩短开发周期是企业生存和发展的三大主题，并行工程就是在这样的主题环境中逐渐发展起来的解决方案，而在并行工程的环境下，DFA是一项重要的使能技术。

是什么是DFA呢？DFA是Design for assembly的缩写，中文术语是面向装配的设计。

为什么说是面向装配的设计，就是在产品设计过程中利用各种技术手段，如分析、评价、规划、仿真等，充分考虑产品的装配环节及其相关的各种因素的影响，在满足产品性能与功能的条件下改进产品装配结构，使设计出来的产品是可以装配的，并尽可能降低装配成本和产品总成本。

DFA的历史来源DFA这一术语，最早是由美国马萨诸塞州大学的G.Boothroyd和P.Dewhurst于1980年正式提出的。

设计和制造虽然是两个不同的阶段，但产品设计是否合理对制造成本影响显著。

因此，必须从产品设计一开始就考虑制造因素，以减少制造费用，降低产品成本，早在60年代，就有许多企业开发基于可制造型的设计指南，用于指导自己的产品设计，但这些指南一味强调零件的形体简单和加工方便，使用时容易发生误导，甚至得到荒唐的结果。

实际上，要想真正地降低产品成本，必须从全局观点出发，以简化产品结构为先决条件，首先考虑产品的可装配性，其次才考虑零件的可加工性。

最早出现的两种DFA方法，是Hitachi AEM方法和Boothroyd DFA方法。

AEM即可装配性评价方法，最初出现于1976年，正式发表于1980年。

该方法将所有的装配操作归类为20种动作，每种动作以特定符号表示，并赋予相应的扣分值，装配时原则上要求“一种动作完成一个零件装配”，如果一个零件的装配需要多种动作才能完成，则按某一标准扣分。

最后，根据总的扣分来评价产品的装配性能，扣分多的零部件即为改进对象。

DFA方法出自美国的G.Boothroyd和P.Dewhurst共同提出，是在他们与英国的K.G.Swift等人的合作研究中发展起来的。

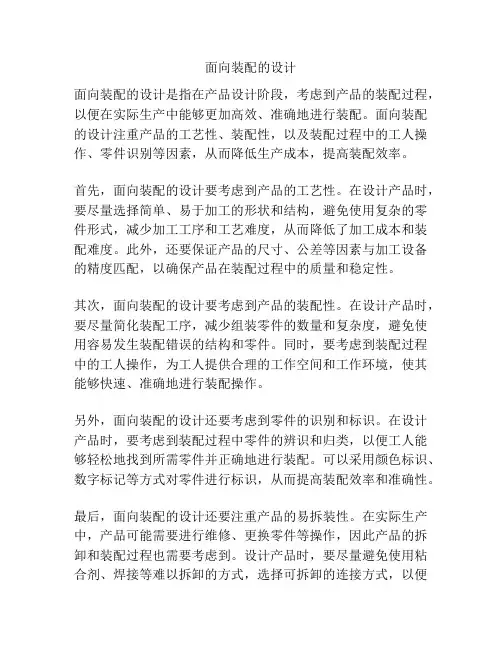

面向装配的设计面向装配的设计是指在产品设计阶段，考虑到产品的装配过程，以便在实际生产中能够更加高效、准确地进行装配。

面向装配的设计注重产品的工艺性、装配性，以及装配过程中的工人操作、零件识别等因素，从而降低生产成本，提高装配效率。

首先，面向装配的设计要考虑到产品的工艺性。

在设计产品时，要尽量选择简单、易于加工的形状和结构，避免使用复杂的零件形式，减少加工工序和工艺难度，从而降低了加工成本和装配难度。

此外，还要保证产品的尺寸、公差等因素与加工设备的精度匹配，以确保产品在装配过程中的质量和稳定性。

其次，面向装配的设计要考虑到产品的装配性。

在设计产品时，要尽量简化装配工序，减少组装零件的数量和复杂度，避免使用容易发生装配错误的结构和零件。

同时，要考虑到装配过程中的工人操作，为工人提供合理的工作空间和工作环境，使其能够快速、准确地进行装配操作。

另外，面向装配的设计还要考虑到零件的识别和标识。

在设计产品时，要考虑到装配过程中零件的辨识和归类，以便工人能够轻松地找到所需零件并正确地进行装配。

可以采用颜色标识、数字标记等方式对零件进行标识，从而提高装配效率和准确性。

最后，面向装配的设计还要注重产品的易拆装性。

在实际生产中，产品可能需要进行维修、更换零件等操作，因此产品的拆卸和装配过程也需要考虑到。

设计产品时，要尽量避免使用粘合剂、焊接等难以拆卸的方式，选择可拆卸的连接方式，以便在需要时能够快速、方便地进行拆卸和装配。

总之，面向装配的设计关注产品的工艺性、装配性，注重装配过程中的工人操作、零件识别等因素，以提高装配效率、降低生产成本。

通过科学合理地进行面向装配的设计，可以使产品在实际生产中更加高效、准确地进行装配，提高产品质量和竞争力。

01.装配中的人机工程学人机工程学是从人的能力、极限和其他生理及心理特性出发，研究人、环境的相互关系和相互作用的规律，以优化人、机、环境以及提高整个系统效率的一门科学。

在产品设计中，产品设计工程师必须考虑人的生理和心理特性，使得操作人员更容易、更方便、更有效率地进行操作，提高装配效率，同时提高装配过程中的安全性、降低操作人员的疲劳度和压力、增加操作人员的舒适度。

对于面向装配的人机工程学，产品设计时必须考虑到以下各个方面。

1. 避免视线受阻的装配2. 避免装配操作受阻的装配在进行装配操作时，操作人员会有诸多如抓取零件、移动零件、放置零件、固定零件等动作。

产品设计应当为这些动作提供足够的操作空间，避免受到阻碍，从而造成装配错误甚至造成装配无法进行。

3. 避免操作人员（或消费者）受到伤害在产品装配过程中必须保障操作人员（或消费者）的安全，不正确的产品设计很可能给操作人员（或消费者）的人身造成伤害。

因此，对于机箱中的操作人员（或者消费者）容易接触的边角，在产品设计中必须增加压飞边工序，以保障操作人员（或消费者）的安全。

4. 减少工具的使用种类，避免使用特殊的工具装配线上工具的种类过多会增加装配的复杂度，同时会造成操作人员使用错误的工具，引起产品装配错误。

5. 设计特征辅助产品的装配操作人员的推、拉、举、按等施力动作都有一定的极限，当产品的装配所需要操作人员的施力超出极限或者容易造成操作人员疲劳，应当通过产品设计减少产品装配过程中所需要的施力，辅助产品的装配。

02.为重要部件设计装配止位特征产品中一般都包括很重要但同时又很脆弱的零部件，如电脑中的硬盘、电源以及一些印刷电路板，这些零部件极容易损坏，产品设计时需要确保这些重要的零部件在装配和使用过程不被损坏。

最容易发生的失效方式是这些重要零部件装配到正确位置后，由于操作人员或者消费者用力不当，使得零部件继续前进，碰到其他零部件而损坏，因此，有必要在产品中设计止位特征，阻止重要零部件装配到正确位置后继续前进。

面向装配的设计dfa案例
面向装配的设计DFA（Deterministic Finite Automaton）案例是指根据装配过程中的需求和约束，设计出一个能够自动识别组装过程中正确和错误操作的有限状态机。

以下是一个面向装配的DFA案例：
假设有一个装配产品的过程，其中需要按照以下步骤进行操作：
1. 将零件A放入装配台，然后连接零件B。

2. 连接好的零件AB放入装配台，然后连接零件C。

3. 连接好的零件ABC放入装配台，然后连接零件D。

4. 连接好的零件ABCD放入装配台，并完成组装。

根据以上需求，我们可以设计一个DFA来检测装配过程中的错误操作。

状态机可以包括以下几个状态：
- 初始状态：未开始组装。

- 状态A：已放入零件A。

- 状态AB：已连接零件A和B。

- 状态ABC：已连接零件A、B和C。

- 状态ABCD：已连接零件A、B、C和D。

- 终止状态：组装完成。

根据以上状态，我们可以定义状态转移条件：
- 从初始状态到状态A需要满足条件：放入零件A。

- 从状态A到状态AB需要满足条件：连接零件B。

- 从状态AB到状态ABC需要满足条件：连接零件C。

- 从状态ABC到状态ABCD需要满足条件：连接零件D。

- 从状态ABCD到终止状态需要满足条件：完成组装。

通过以上定义的状态和状态转移条件，我们可以设计一个DFA，用于判断装配过程中的正确和错误操作。

当DFA检测到错误操作时，它可以发出警告或停止组装过程，以避免产生不合格的产品。

最新面向制造和装配设计总结——1201更新资料第一章产品设计的重要性1. 1产品设计成本只占开发投入成本的5%，但是决定了75%的产品成本因为产品设计在很大程度上影响了产品的材料、管理、劳动力的成本。

1.2并行工程（把设计这个产品究竟是怎样的项目和定位先搞清楚）1.3开发了新产品请何师来提意见第二章面向装配的设计2.1面向装配的设计2.1.1、抓起一个零件能自动对到相应的位置，且是唯一的位置（导轨就应该设计成6*10的孔）2.1.2、快速装配，减少紧固件（散热器旁边固定件下端打1个孔就行了用卡扣来替代一部分螺钉）2.1.3、不需要工具或者夹具的辅助（购买那个机柜的隔板尺寸做小一点，以免装的时候干涉了。
