噪声系数测量手册Part 1. 噪声系数定义及测试方法安捷伦科技：顾宏亮一.噪声系数定义最常见的噪声系数定义是：输入信噪比/ 输出信噪比。
它是衡量设备本身噪声品质的重要参数,它反映的是信号经过系统后信噪比恶化的程度。
噪声系数是一个大于1的数，也就是说信号经过系统后信噪比是恶化了。
噪声系数是射频电路的关键指标之一，它决定了接收机的灵敏度，影响着模拟通信系统的信噪比和数字通信系统的误码率。
无线通信和卫星通信的快速发展对器件、子系统和系统的噪声性能要求越来越高。
输入信噪比SNR input=P i/N i输出信噪比SNR output=P o/N o噪声系数F =SNR input/SNR output通常用dB来表示NF= 10Log(F)假设放大器是理想的线性网络，内部不产生任何噪声。
那么对于该放大器来说,输出的功率Po以及输出的噪声No 分别等于Pi * Gain以及Ni*Gain。
这样噪声系数=(Pi/Ni)/(Po/No)=1。
但是现实中，任何放大器的噪声功率输出不仅仅有输入端噪声的放大输出，还有内部自身的噪声(Na)输出，下图为线性双端口网络的图示。
双端口网络噪声系数分析框图Vs: 信号源电动势Rs: 信号源内阻Ri: 双端口网络输入阻抗R L: 负载阻抗Ni: 输入噪声功率Pi: 输入信号功率No: 输出噪声功率Po: 输出信号功率Vn: 该信号源内阻Rs的等效噪声电压Ro: 双端口网络输出阻抗输出噪声功率: N o = N i * Gain + N a ; P o=P i * Gain噪声系数= (P i * N o)/(N i* P o) = (N i * Gain + N a) /(N i * Gain)= 1 + Na/(N i * Gain) > 1根据IEEE的噪声系数定义:The noise factor, at a specified input frequency, is defined as the ratio of (1) the total noise power per unit bandwidth available at the output port when noise temperature of the input termination is standard (290 K) to (2) that portion of (1) engendered at the input frequency by the input termination.”a.输入噪声被定义成负载在温度为290K下产生的噪声。
噪声系数的计算及测量方法噪声系数(NF)是RF系统设计师常用的一个参数，它用于表征RF放大器、混频器等器件的噪声，并且被广泛用作无线电接收机设计的一个工具。
许多优秀的通信和接收机设计教材都对噪声系数进行了详细的说明.现在，RF应用中会用到许多宽带运算放大器和ADC，这些器件的噪声系数因而变得重要起来。
讨论了确定运算放大器噪声系数的适用方法。
我们不仅必须知道运算放大器的电压和电流噪声，而且应当知道确切的电路条件：闭环增益、增益设置电阻值、源电阻、带宽等。
计算ADC的噪声系数则更具挑战性，大家很快就会明白此言不虚。
公式表示为：噪声系数NF=输入端信噪比/输出端信噪比，单位常用“dB”。
该系数并不是越大越好，它的值越大，说明在传输过程中掺入的噪声也就越大，反应了器件或者信道特性的不理想。
在放大器的噪声系数比较低的情况下，通常放大器的噪声系数用噪声温度(T)来表示。
噪声系数与噪声温度的关系为：T=(NF-1)T0 或NF=T/T0+1 其中：T0-绝对温度(290K)噪声系数计算方法研究噪声的目的在于如何减少它对信号的影响。
因此，离开信号谈噪声是无意义的。
从噪声对信号影响的效果看，不在于噪声电平绝对值的大小，而在于信号功率与噪声功率的相对值，即信噪比，记为S/N(信号功率与噪声功率比)。
即便噪声电平绝对值很高，但只要信噪比达到一定要求，噪声影响就可以忽略。
否则即便噪声绝对电平低，由于信号电平更低，即信噪比低于1，则信号仍然会淹没在噪声中而无法辨别。
因此信噪比是描述信号抗噪声质量的一个物理量。
1 噪声系数的定义要描述放大系统的固有噪声的大小，就要用噪声系数，其定义为设Pi为信号源的输入信号功率，Pni为信号源内阻RS产生的噪声功率，Po和Pno分别为信号和信号源内阻在负载上所产生的输出功率和输出噪声功率,Pna表示线性电路内部附加噪声功率在输出端的输出。
已知噪声功率是与带宽B相联系的。
噪声系数与输入信号大小无关。
模拟电路设计中的噪声分析方法与技巧噪声是模拟电路设计中一个重要的考虑因素，它会对电路的性能产生不可忽视的影响。
合理的噪声分析方法和技巧可以帮助工程师更好地预估电路性能，并在设计过程中优化电路。
本文将介绍一些在模拟电路设计中常用的噪声分析方法与技巧。
一、噪声的概念与分类噪声是电路中不可避免的随机信号，它会产生干扰并降低电路性能。
根据噪声的统计特性，我们可以将噪声分为两类：白噪声和色噪声。
白噪声是指在所有频率上功率谱密度均匀分布的随机信号。
它的特点是在所有频率上都具有相同的功率，这使得它在分析和计算过程中比较方便。
常见的白噪声有热噪声和量子噪声。

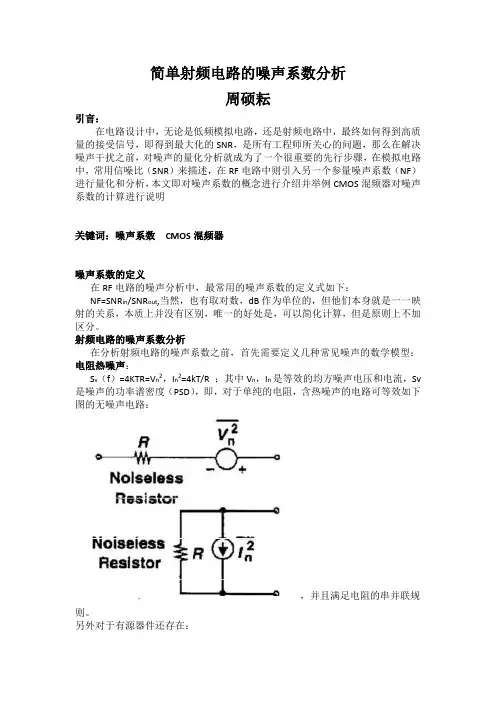

热噪声是由于电路内部的电阻和温度而产生的噪声，它是一种频谱密度与频率成正比的噪声。
量子噪声是由于元件上载流子的不确定性所导致的噪声，它在低频时呈平坦的频谱密度。
色噪声是指功率谱密度随频率而变化的随机信号。
常见的色噪声有粉红噪声、蓝色噪声和红色噪声等。
二、噪声分析的基本方法在模拟电路设计中，噪声分析的基本方法是通过计算电路中各个元件的噪声功率或噪声电压，然后通过级联或大信号分析得到整个电路的输出噪声。
下面介绍几种常见的噪声分析方法。
1. 噪声功率分析方法噪声功率分析方法是通过计算各个元件的噪声功率，然后根据功率的线性性质进行级联分析，得到整个电路的输出噪声功率。
这种方法适用于对噪声进行初步估计和设计的参考。
2. 噪声电压分析方法噪声电压分析方法是通过计算各个元件的噪声电压，然后根据电压的非线性性质进行级联分析，得到整个电路的输出噪声电压。
这种方法适用于对噪声进行更精确的分析和设计。
3. 模拟电路噪声分析软件现在，有许多专门用于模拟电路噪声分析的软件，如SPICE、PSPICE和Cadence等。
这些软件可以根据电路的拓扑结构和元件参数进行仿真计算，从而得到电路的输出噪声能谱密度和噪声系数等。
利用这些软件，工程师可以更方便地进行噪声分析和优化。
三、噪声分析的技巧除了基本的噪声分析方法外，以下是一些在设计过程中常用的噪声分析技巧。
信道噪声系数
信道噪声系数（Channel Noise Coefficient）是指在通信系统中，用于度量信号在传输过程中受到的噪声干扰程度的一个参数。
它通常用来描述信号在传输过程中被噪声扭曲的程度，对于衡量信道传输的可靠性和质量起到重要作用。
在通信系统中，信道噪声系数直接影响到信号的传输性能和误码率。
这是因为当信号经过信道传输时，总会受到一定程度的噪声干扰，这些噪声干扰会导致信号的形状、幅值和相位发生变化，从而可能导致误码和信息丢失。
因此，信道噪声系数越小，表示信道的传输质量越好，信号失真和误码率就会越低。
信道噪声系数可以通过多种方式来评估和测量，其中常用的方法之一是信噪比（SNR）的比值。
信噪比越大，信道噪声系数就越小，表示信号与噪声之间的功率差异越大，传输质量越好。
为了提高通信系统的性能，减少信道噪声对信号的干扰，通常会采取一些方法来进行信道编码和信号处理，以增强信号的鲁棒性和抗干扰能力。
常见的方法包括使用前向纠错码（Forward Error Correction, FEC）、自适应调制和调制方法以
及有效的调制和解调算法等。
在实际通信系统中，为了保证数据传输的可靠性和误码率的控制，需要根据具体情况选择合适的信道噪声系数和相应的信号处理方法来进行优化。
射频噪声系数-概述说明以及解释1.引言1.1 概述概述射频（Radio Frequency, RF）是指在射频频段内的无线电波信号。
射频技术广泛应用于无线通信、雷达、广播电视等领域，是现代通信技术的重要组成部分。
然而，在射频应用中，噪声是一个不可忽视的问题。
噪声是在电子设备和电路中产生的随机扰动信号，它会干扰和损害正常的信号传输和接收。
射频噪声系数是衡量射频器件、电路或系统中噪声功率与理想信号功率之比的重要参数。
它反映了射频器件或系统抗噪声的能力，也可以用来评估设备性能的优劣。
通过对射频噪声系数的研究和分析，可以帮助我们更好地了解噪声对射频系统性能的影响。
在射频系统设计和优化过程中，降低噪声系数是提高系统性能和信号质量的重要手段。
因此，深入理解射频噪声系数的概念和意义对于工程技术人员和研究人员具有重要的价值。
本文将首先介绍射频的定义和原理，包括射频频段的范围和特点。
接着，将详细解释噪声系数的概念和意义，包括其计算方法和常见的单位。
然后，将讨论射频噪声系数的影响因素，包括器件本身的噪声特性、温度、频率等因素对噪声系数的影响。
最后，将展望未来射频噪声系数的发展方向，包括新材料、新技术和新方法对噪声系数的改进。
通过本文的阐述，读者可以对射频噪声系数有一个全面和深入的了解，从而为射频系统的设计、优化和应用提供有力的支持。
1.2 文章结构文章结构部分的内容可以按照以下方式进行编写：文章结构部分旨在为读者提供对本文的整体框架和内容概览。
本文将分为引言、正文和结论三个部分。
引言部分将首先对射频噪声系数的概念进行简要介绍，并阐述本文旨在探讨射频噪声系数的定义、原理、概念和意义等方面的内容。
随后，将介绍本文的结构安排和各部分的内容要点，以便读者能够清楚地了解到整篇文章的逻辑结构。
正文部分将分为两个小节。
第一个小节将详细介绍射频的定义和原理，包括射频信号的频率范围、射频的基本特性以及射频作为通信领域中重要概念的作用等内容。
