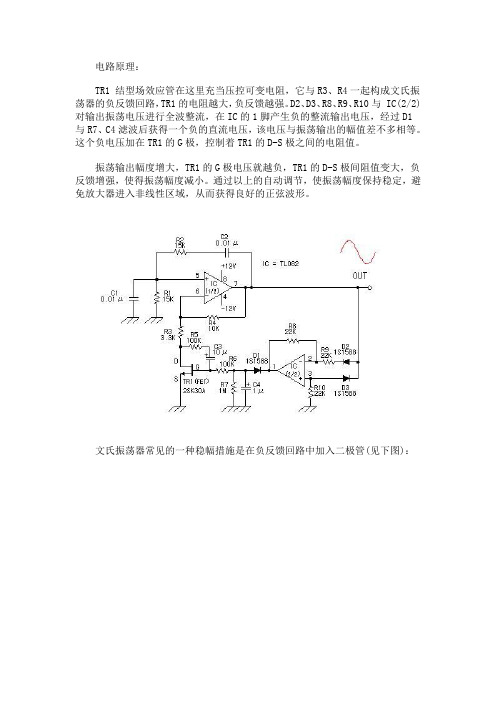

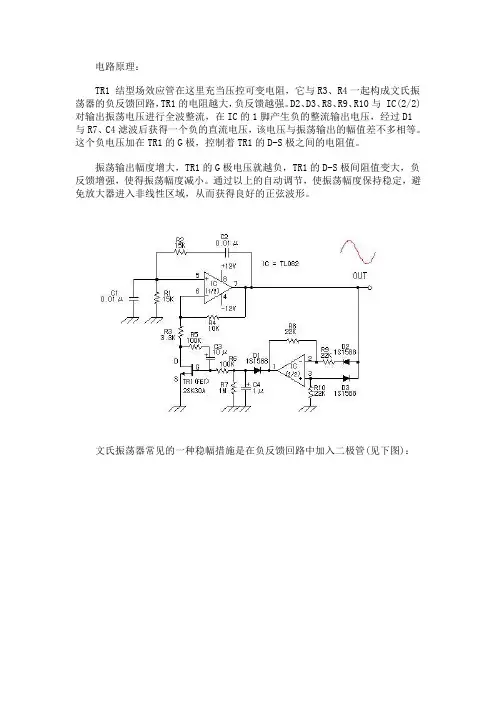

电路原理：
TR1 结型场效应管在这里充当压控可变电阻，它与R3、R4一起构成文氏振荡器的负反馈回路，TR1的电阻越大，负反馈越强。
D2、D3、R8、R9、R10与 IC(2/2)对输出振荡电压进行全波整流，在IC的1脚产生负的整流输出电压，经过D1
与R7、C4滤波后获得一个负的直流电压，该电压与振荡输出的幅值差不多相等。
这个负电压加在TR1的G极，控制着TR1的D-S极之间的电阻值。
振荡输出幅度增大，TR1的G极电压就越负，TR1的D-S极间阻值变大，负反馈增强，使得振荡幅度减小。
通过以上的自动调节，使振荡幅度保持稳定，避免放大器进入非线性区域，从而获得良好的正弦波形。
文氏振荡器常见的一种稳幅措施是在负反馈回路中加入二极管(见下图)：
目的也是在输出幅度增大时使负反馈增强，但由于二极管的非线性，会使输出波形发生少许畸变。
而提供的这个电路的负反馈回路中不含有非线性元件，因而能获得高质量的正弦波形。
正弦波发生电路
正弦波发生电路是一种电路系统，用于产生连续的正弦波信号。
以下是一种常见的正弦波发生电路。
1. RC相移网络：这是一种简单的正弦波发生电路，使用一个电容和一个电阻构成的相移网络。
根据RC网络的性质，当输入一个方波或方波脉冲时，输出信号会变成更接近正弦波的波形。
2. 晶体管振荡器：这是一种更复杂的正弦波发生电路，通常由几个晶体管和其他电子元件构成。
晶体管振荡器利用放大器的放大作用和反馈回路的控制，使得电路在特定的频率下开始自我启动振荡，产生正弦波信号。
3. 压控振荡器（VCO）：这是一种特殊类型的正弦波发生电路，其频率可以通过改变输入的电压进行控制。
VCO常用于频率调制、频率合成和频率捷变等应用。
4. 数字正弦波发生器：这是一种基于数字信号处理技术的正弦波发生电路。
通过计算机处理器或专用的数字信号处理器，将数字信息转换为模拟的正弦波信号输出。
这些是一些常见的正弦波发生电路，不同的电路有不同的工作原理和实现方式，可以根据具体的需求选择适合的电路。
6.信号发生电路【重点】自激振荡的条件、正弦波振荡电路组成及判断电路能否振荡方法。
【难点】判断电路能否振荡方法。
6.1正弦波振荡电路基本概念6.1.1 自激振荡的条件1.自激振荡现象振荡电路首先应是放大电路。
2.1=F A1=F AφA +φF =±26.1.2 自激振荡的建立及稳定过程在起振时电路必须满足F A＞1的条件。
电路起振后，振荡幅度也不会由于正反馈而无止境地增长下去，这是因为基本放大器中的三极管等器件本身的非线性或反馈支路本身与输入关系的非线性，放大倍数或反馈系数在振幅增大到一定程度时就会降低。
6.1.3 正弦波振荡电路组成及分析方法1.振荡电路组成 （1）放大电路。
（2）正反馈网络。
（3）选频网络。
（4）稳幅环节。
2.振荡电路分析方法（1）分析电路是否包含振荡电路四个组成部分。
（2）判断放大电路能否正常工作（是否有合适的静态工作点，动态信号能否输入、输出）。
（3）判断电路能否振荡（相位平衡条件，用瞬时极性法判断）。
（4）分析起振幅值条件（满足AF ＞1的幅值条件）。
（5）稳幅与稳频电路，稳幅是指起振、增幅、等幅的振荡建立过程。
（6）估算振荡频率。
自激振荡的产生o【重点】变压器反馈式、电感三点式、电容三点式正弦波振荡电路工作原理及特点，估算振荡频率。
【难点】石英晶体振荡电路工作原理。
6.2 LC 正弦波振荡电路6.2.1 LC 并联谐振电路的选频特性电路复阻抗Z 为L R CL R C Z ωωωωj j 1)j (j 1+++=通常L ω＞＞ R ，故上式可简化为)1j(CL R CL Z ωω-+=1.谐振频率及复阻抗LCf π=210 RC L Z =02.品质因数CL R CR RLQ 1100===ωω3.选频特性6.2.2变压器反馈式振荡电路1.电路组成2.振荡条件及振荡频率L＋V CCLC 并联谐振电路LLC Zωa.幅频特性LCf π=213.电路特点变压器反馈式振荡电路的特点是结构简单，容易起振，改变电容大小可方便地调节振荡频率，调频范围较宽，工作频率通常在几兆赫兹，但电路输出波形不理想，输出波形中含有较多高次谐波成分。

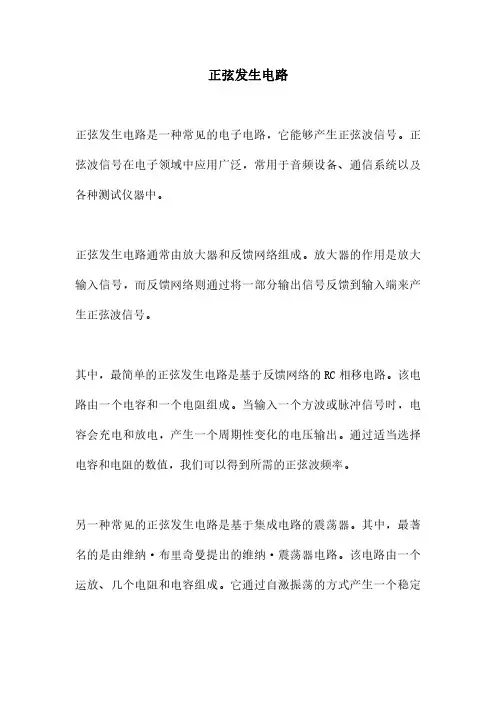

正弦发生电路正弦发生电路是一种常见的电子电路，它能够产生正弦波信号。
正弦波信号在电子领域中应用广泛，常用于音频设备、通信系统以及各种测试仪器中。
正弦发生电路通常由放大器和反馈网络组成。
放大器的作用是放大输入信号，而反馈网络则通过将一部分输出信号反馈到输入端来产生正弦波信号。
其中，最简单的正弦发生电路是基于反馈网络的RC相移电路。
该电路由一个电容和一个电阻组成。
当输入一个方波或脉冲信号时，电容会充电和放电，产生一个周期性变化的电压输出。
通过适当选择电容和电阻的数值，我们可以得到所需的正弦波频率。
另一种常见的正弦发生电路是基于集成电路的震荡器。
其中，最著名的是由维纳·布里奇曼提出的维纳·震荡器电路。
该电路由一个运放、几个电阻和电容组成。
它通过自激振荡的方式产生一个稳定的正弦波信号。
维纳·震荡器电路具有频率稳定、输出幅度可调的特点，广泛应用于音频设备和通信系统中。
除了上述两种电路，还有许多其他类型的正弦发生电路，如基于晶体管、集成电路等。
这些电路根据具体的应用需求来选择，可以产生不同频率的正弦波信号。
正弦发生电路在电子领域中具有重要的应用价值。
在音频设备中，正弦波信号被用于产生各种音调和音乐。
在通信系统中，正弦波信号用于调制和解调信号，实现信息的传输。
在测试仪器中，正弦波信号被用于校准和测量。
因此，正弦发生电路的研究和应用对于电子技术的发展至关重要。
总之，正弦发生电路是一种能够产生正弦波信号的电子电路。
它在音频设备、通信系统以及测试仪器中有广泛的应用。
通过不同类型的正弦发生电路，我们可以获得不同频率和幅度的正弦波信号，满足各种需求。
正弦发生电路的研究和应用对于电子技术的进步起到了重要的推动作用。

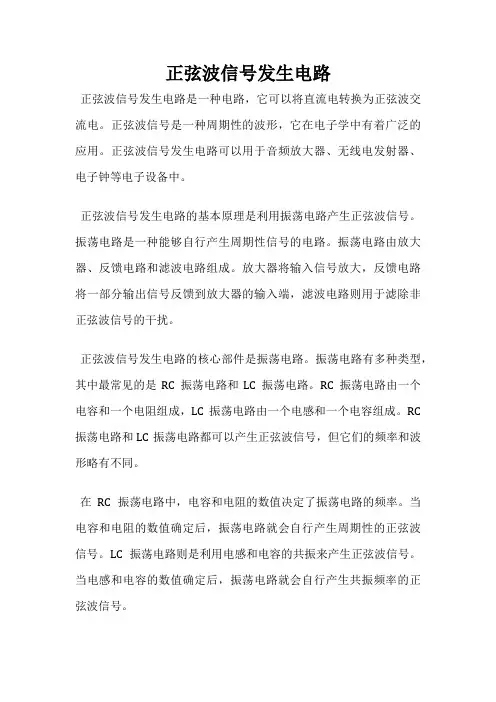

正弦波信号发生电路正弦波信号发生电路是一种电路，它可以将直流电转换为正弦波交流电。
正弦波信号是一种周期性的波形，它在电子学中有着广泛的应用。
正弦波信号发生电路可以用于音频放大器、无线电发射器、电子钟等电子设备中。
正弦波信号发生电路的基本原理是利用振荡电路产生正弦波信号。
振荡电路是一种能够自行产生周期性信号的电路。
振荡电路由放大器、反馈电路和滤波电路组成。
放大器将输入信号放大，反馈电路将一部分输出信号反馈到放大器的输入端，滤波电路则用于滤除非正弦波信号的干扰。
正弦波信号发生电路的核心部件是振荡电路。
振荡电路有多种类型，其中最常见的是RC振荡电路和LC振荡电路。
RC振荡电路由一个电容和一个电阻组成，LC振荡电路由一个电感和一个电容组成。
RC 振荡电路和LC振荡电路都可以产生正弦波信号，但它们的频率和波形略有不同。
在RC振荡电路中，电容和电阻的数值决定了振荡电路的频率。
当电容和电阻的数值确定后，振荡电路就会自行产生周期性的正弦波信号。
LC振荡电路则是利用电感和电容的共振来产生正弦波信号。
当电感和电容的数值确定后，振荡电路就会自行产生共振频率的正弦波信号。
正弦波信号发生电路在电子学中有着广泛的应用。
它可以用于音频放大器中，将低频信号转换为高频正弦波信号，从而实现音频信号的放大。
它还可以用于无线电发射器中，将音频信号转换为高频正弦波信号，从而实现无线电信号的发射。
此外，正弦波信号发生电路还可以用于电子钟中，产生精确的时间基准信号。
正弦波信号发生电路是一种重要的电子电路，它可以将直流电转换为正弦波交流电。
正弦波信号发生电路的核心部件是振荡电路，它可以产生周期性的正弦波信号。
正弦波信号发生电路在电子学中有着广泛的应用，它可以用于音频放大器、无线电发射器、电子钟等电子设备中。
正弦发生电路
摘要：
1.正弦发生电路的定义和作用
2.正弦发生电路的基本组成部分
3.正弦发生电路的工作原理
4.正弦发生电路的应用领域
正文：
正弦发生电路，是一种能够产生正弦波形信号的电路。
在电子技术领域，正弦波是一种非常常见的信号波形，它可以用来进行信号处理、信号分析、通信系统等。
正弦发生电路的基本组成部分包括：振荡器、放大器、滤波器和调节器。
振荡器是正弦发生电路的核心部分，它可以产生一个固定的频率的信号。
常见的振荡器有RC 振荡器、LC 振荡器和石英晶体振荡器等。
放大器用于放大振荡器产生的信号，以便在后续的信号处理中能够更好地检测和分析。
滤波器用于滤除信号中的杂波，使得输出的正弦波更加纯净。
调节器则用于调节正弦发生电路的工作状态，如改变信号的频率、幅度等参数。
正弦发生电路的工作原理是：首先，振荡器产生一个固定的频率的信号，然后通过放大器将信号放大，再经过滤波器滤除杂波，最后输出一个纯净的正弦波信号。
在实际应用中，正弦发生电路被广泛应用于通信系统、信号处理、仪器测量等领域。
例如，在通信系统中，正弦波被用作载波信号，以进行信息传输；在信号处理中，正弦波被用作基准信号，以进行信号的分析和处理。
总的来说，正弦发生电路是一种重要的电路类型，它在电子技术领域有着广泛的应用。
正弦波发生电路正弦波发生电路能产生正弦波输出，它是在放大电路的基础上加上正反馈而形成的，它是各类波形发生器和信号源的核心电路。
正弦波发生电路也称为正弦波振荡电路或正弦波振荡器。
11.1 产生正弦波的条件11.1.1 正弦波发生电路的组成为了产生正弦波，必须在放大电路里加入正反馈，因此放大电路和正反馈网络是振荡电路的最主要部分。
但是，这样两部分构成的振荡器一般得不到正弦波，这是由于很难控制正反馈的量。
如果正反馈量大，则增幅，输出幅度越来越大，最后由三极管的非线性限幅，这必然产生非线性失真。
反之，如果正反馈量不足，则减幅，可能停振，为此振荡电路要有一个稳幅电路。
为了获得单一频率的正弦波输出，应该有选频网络，选频网络往往和正反馈网络或放大电路合而为一。
选频网络由R、C和L、C等电抗性元件组成。
正弦波振荡器的名称一般由选频网络来命名。
正弦波发生电路的组成放大电路正反馈网络选频网络稳幅电路11.1.2 产生正弦波的条件产生正弦波的条件与负反馈放大电路产生自激的条件十分类似。
只不过负反馈放大电路中是由于信号频率达到了通频带的两端，产生了足够的附加相移，从而使负反馈变成了正反馈。
在振荡电路中加的就是正反馈，振荡建立后只是一种频率的信号，无所谓附加相移。
(a)负反馈放大电路(b)正反馈振荡电路图11.01 振荡器的方框图比较图11.01(a) 和(b)就可以明显地看出负反馈放大电路和正反馈振荡电路的区别了。
由于振荡电路的输入信号=0，所以=。
由于正、负号的改变，有反馈的放大倍数为：振荡条件是=1幅度平衡条件||=1相位平衡条件ϕAF = ϕA+ϕF = ±2nπ（动画11-1）11.1.3 起振条件和稳幅原理振荡器在刚刚起振时，为了克服电路中的损耗，需要正反馈强一些，即要求||＞1这称为起振条件。
既然||＞1，起振后就要产生增幅振荡，需要靠三极管大信号运用时的非线性特性去限制幅度的增加，这样电路必然产生失真。
第6章 习题答案1. 概念题：（1）由运放组成的负反馈电路一般都引入）由运放组成的负反馈电路一般都引入 深度负反馈深度负反馈深度负反馈 ，电路均可利用，电路均可利用 虚短路虚短路 和和 虚断路虚断路虚断路 的概念来求解其运算关系。
