fortigate防火墙配置 PPT

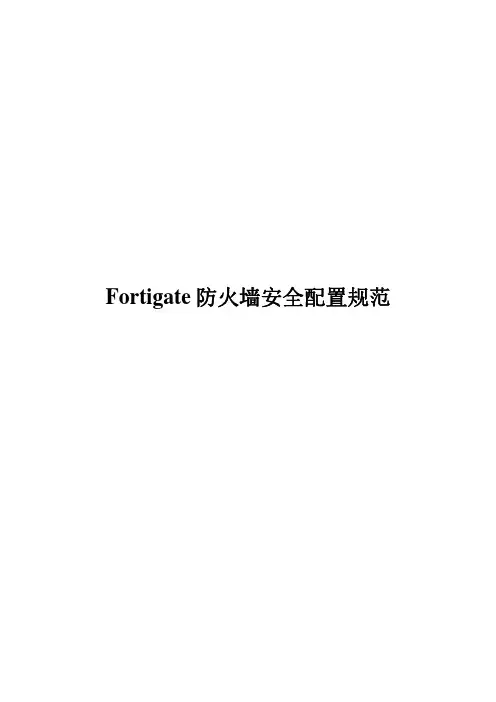

Fortigate防火墙安全配置规范1.概述1.1. 目的本规范明确了Fortigate防火墙安全配置方面的基本要求。

为了提高Fortigate防火墙的安全性而提出的。

1.2. 范围本标准适用于 XXXX使用的Fortigate 60防火墙的整体安全配置，针对不同型号详细的配置操作可以和产品用户手册中的相关内容相对应。

2.设备基本设置2.1. 配置设备名称制定一个全网统一的名称规范，以便管理。

2.2. 配置设备时钟建议采用NTP server同步全网设备时钟。

如果没有时钟服务器，则手工设置，注意做HA的两台设备的时钟要一致。

2.3. 设置Admin口令缺省情况下，admin的口令为空，需要设置一个口令。

密码长度不少于8个字符，且密码复杂。

2.4. 设置LCD口令从设备前面板的LCD可以设置各接口IP地址、设备模式等。

需要设置口令，只允许管理员修改。

密码长度不少于8个字符，且密码复杂。

2.5. 用户管理用户管理部分实现的是对使用防火墙某些功能的需认证用户（如需用户认证激活的防火墙策略、IPSEC扩展认证等）的管理，注意和防火墙管理员用于区分。

用户可以直接在fortigate上添加，或者使用RADIUS、LDAP服务器上的用户数据库实现用户身份认证。

单个用户需要归并为用户组，防火墙策略、IPSEC扩展认证都是和用户组关联的。

2.6. 设备管理权限设置为每个设备接口设置访问权限，如下表所示：接口名称允许的访问方式Port1 Ping/HTTPS/SSH Port2 Ping/HTTPS/SSH Port3 Ping/HTTPS/SSH Port4 HA心跳线，不提供管理方式Port5 （保留）Port6 （保留）且只允许内网的可信主机管理Fortinet设备。

2.7. 管理会话超时管理会话空闲超时不要太长，缺省5分钟是合适的。

2.8. SNMP设置设置SNMP Community值和TrapHost的IP。

Fortinet产品家族fortinet 的产品家族涵盖了完备的网络安全解决方案包括邮件，日志，报告，网络管理，安全性管理以及fortigate 统一安全性威胁管理系统的既有软件也有硬件设备的产品。

更多fortinet产品信息，详见/products.FortiGuard服务订制fortiguard 服务定制是全球fortinet安全专家团队建立,更新并管理的安全服务。

fortinet安全专家们确保最新的攻击在对您的资源损害或感染终端用户使用设备之前就能够被检测到并阻止。

fortiguard服务均以最新的安全技术构建，以最低的运行成本考虑设计。

fortiguard 服务订制包括：1、fortiguard 反病毒服务2、 fortiguard 入侵防护（ips）服务3、 fortiguard 网页过滤服务4、fortiguard 垃圾邮件过滤服务5、fortiguard premier伙伴服务并可获得在线病毒扫描与病毒信息查看服务。

FortiClientforticlient 主机安全软件为使用微软操作系统的桌面与便携电脑用户提供了安全的网络环境。

forticlient的功能包括：1、建立与远程网络的vpn连接2、病毒实时防护3、防止修改windows注册表4、病毒扫描forticlient还提供了无人值守的安装模式，管理员能够有效的将预先配置的forticlient分配到几个用户的计算机。

FortiMailfortimail安全信息平台针对邮件流量提供了强大且灵活的启发式扫描与报告功能。

fortimail 单元在检测与屏蔽恶意附件例如dcc（distributed checksum clearinghouse）与bayesian扫描方面具有可靠的高性能。

在fortinet卓越的fortios 与fortiasic技术的支持下，fortimail反病毒技术深入扩展到全部的内容检测功能，能够检测到最新的邮件威胁。

华为技术安全服务Fortigate防火墙简明配置指导书华为技术华为技术有限公司二〇一三年六月版权声明©2003 华为技术有限公司版权所有，保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书的部分或全部，并不得以任何形式传播。

作者信息修订记录目录第一章、产品简介 (4)第二章、FORTIGATE防火墙简明配置指导 (8)1、恢复缺省 (8)2、串口配置 (8)3、交叉网线连port3，进入web配置 (9)4、配置外口网关 (9)5、配置路由 (10)6、配置虚拟外网IP (10)7、配置端口服务 (11)8、组合服务 (11)9、将组合服务关联到映射IP (12)第一章、产品简介FortiGate安全和内容控制系列产品，是利用一种新的体系结构方法研发的，具有无与伦比的价格/性能比；是完全的、所有层网络安全和内容控制的产品。

经过一些安全行业深受尊重的安全专家多年的研究开发，FortiGate解决方案突破了网络的“内容处理障碍”。

提供了在网络边界所有安全威胁类型（包括病毒和其它基于内容的攻击）的广泛保护。

并且具备空前的消除误用和滥用文字的能力，管理带宽和减少设备与管理的费用。

常规的安全系统，像防火墙和VPN 网关在防止称为网络层攻击是有效的，它通过检查包头信息来保证来自信任源合法请求的安全。

但在现今，绝大多数破坏性的攻击包括网络层和应用层或基于内容的攻击进行联合攻击，例如病毒和蠕虫。

在这些更多诡辩的攻击中，有害的内容常常深入到包内容，通过许多表面上“友好的”很容易穿过传统防火墙的数据包传播。

同样的，有效的网络保护依靠辨认复杂和狡猾的若干信息包模式样本，并且需要除了网络层实时信息，还有分解和分析应用层内容（例如文件和指令）的能力。

然而，在现今的网络速度下，完成高效率的内容处理所必需的处理能力要超过最强大网络设备的性能。

结果，使用常规解决方案的机构面临着“内容处理障碍”，这就迫使他们在桌面和服务器上加强内容服务的配置。

FortiGate飞塔防火墙简明配置指南说明：本文档针对所有飞塔 FortiGate设备的基本上网配置说明指南。

要求：FortiGate® 网络安全平台，支持的系统版本为FortiOS v3.0及更高。

步骤一：访问防火墙连线：通过PC与防火墙直连需要交叉线（internal接口可以用直通线），也可用直通线经过交换机与防火墙连接。

防火墙出厂接口配置：Internal或port1：192.168.1.99/24，访问方式：https、ping把PC的IP设为同一网段后（例192.168.1.10/24），即可以在浏览器中访问防火墙https://192.168.1.99防火墙的出厂帐户为admin，密码为空登陆到web管理页面后默认的语言为英文，可以改为中文在system----admin----settings中，将Idle TimeOut（超时时间）改为480分钟，Language 为simplified chinses （简体中文）。

如果连不上防火墙或不知道接口IP，可以通过console访问，并配置IP连线：PC的com1（九针口）与防火墙的console（RJ45）通过console线连接，有些型号的防火墙console是九针口，这时需要console转RJ45的转接头超级终端设置：所有程序----附件----通讯----超级终端连接时使用选择com1，设置如下图输入回车即可连接，如没有显示则断电重启防火墙即可连接后会提示login，输入帐号、密码进入防火墙查看接口IP：show system interface配置接口IP：config system interfaceedit port1或internal 编辑接口set ip 192.168.1.1 255.255.255.0 配置IPset allowaccess ping https http telnet 配置访问方式set status upend配置好后就可以通过网线连接并访问防火墙步骤二：配置接口在系统管理----网络中编辑接口配置IP和访问方式本例中内网接口是internal，IP，192.168.1.1 访问方式，https ping http telnet本例中外网接口是wan1，IP，192.168.100.1访问方式，https ping步骤三：配置路由在路由----静态中写一条出网路由，本例中网关是192.168.100.254步骤四：配置策略在防火墙----策略中写一条出网策略，即internal到wan1并勾选NAT即可。

华为技术安全服务FortiGate500防火墙配置指导华为技术华为技术有限公司二〇一三年六月版权声明©2003 华为技术有限公司版权所有，保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书的部分或全部，并不得以任何形式传播。

作者信息修订记录目录1、FortiGate500的基本配置步骤 (4)1.1防火墙加电，进入web配置 (4)1.2区域的配置 (4)1.3配置外口默认网关 (5)1.4配置路由 (5)1.5配置虚拟外网IP (5)1.6配置动态池 (6)1.7配置策略地址组 (6)1.8配置端口服务 (7)1.9组合服务 (7)1.10将组合服务关联到映射IP (8)1.11完成其它需求 (10)2、配置中需要特别注意的几个问题： (11)Fortigate500防火墙配置指导FortiGate500防火墙是美国飞塔公司的一款高性能防火墙，它可以使用CLI配置界面，也具有完整的WEB管理。

下面我们以WEB管理配置防火墙为例讲述甘肃移动的配置步骤。

1、FortiGate500的基本配置步骤1.1防火墙加电，进入web配置将便携机配置固定IP：172.1.1.2/24，然后利用交叉网线连接至Fortigate500的Port1口，在IE地址栏输入：https://172.1.1.1即进入web配置。

缺省用户名为admin，缺省密码为空。

1.2区域的配置左边窗口选择“system->network”，然后在右边窗口选择“interface”，点击“internal”行的最右边标记，进入修改页面，其操作界面如下：输入IP：192.168.40.25 Mask：255.255.255.248 允许https,ping,ssh,snmp访问。

点击“external”行的最右边标记，进入修改页面，输入IP：211.139.84.2 Mask：255.255.255.240 允许ssh访问点击“dmz”行的最右边标记，进入修改页面，输入IP：192.168.40.58 Mask：255.255.255.248 允许ssh,访问1.3配置外口默认网关在左边窗口选择“system->network”，右边窗口选择“routing gateway”，出现如下配置页面。
