电力系统分析考试卷A卷

昆明理工大学2012年硕士研究生招生入学考试试题(A卷)考试科目代码：818 考试科目名称：电力系统分析试题适用招生专业：080801 电机与电器、080802 电力系统及其自动化、080803 高电压与绝缘技术、080804电力电子与电力传动、080805 电工理论与新技术、085207 电气工程考生答题须知1．所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2．评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3．答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4．答题时不准使用涂改液等具有明显标记的涂改用品。

昆明理工大学2013年硕士研究生招生入学考试试题(A 卷)考试科目代码：819 考试科目名称 ：电力系统分析考生答题须知1． 所有题目（包括填空、选择、图表等类型题目）答题答案必须做在考点发给的答题纸上，做在本试题册上无效。

请考生务必在答题纸上写清题号。

2． 评卷时不评阅本试题册，答题如有做在本试题册上而影响成绩的，后果由考生自己负责。

3． 答题时一律使用蓝、黑色墨水笔或圆珠笔作答（画图可用铅笔），用其它笔答题不给分。

4． 答题时不准使用涂改液等具有明显标记的涂改用品。

一、 名词解释 （每小题3分，共15分）1.正序等效定则2.日负荷率3.电磁环网4. 平衡节点5. 热备用 二、 问答题（60分）1.什么是电晕现象？如何避免？（5分）2.输电线路何时作为无功电源、何时作为无功负荷？（5分）3.试以单变量非线性方程为例，结合图示解释牛顿拉夫逊法的一般思路。

（8分）4.请问什么是发电机的一、二次调频？一次调频能使频率保持不变吗？是否所有机组都进行一次调频？二次调频能否使频率保持不变？是否所有机组都担负二次调频？（10分）5.简述双绕组变压器分接头选择的步骤，双绕组升压变压器与降压变压器分接头选择有何区别？（8分）6. 为什么要引入暂态电动势和暂态电抗？它们具有怎样的物理意义？（8分）'q E 'd x 7.如图1所示的简单电力系统在f 点发生三相短路，作图说明快速切除故障提高同步发电机并列运行稳定性的原理。

自测题（一）—电力系统的基本知识一、单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、对电力系统的基本要求是（）。

A、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B、保证对用户的供电可靠性和电能质量；C、保证对用户的供电可靠性，提高系统运行的经济性；D、保证对用户的供电可靠性。

2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（）。

A、一级负荷；B、二级负荷；C、三级负荷；D、特级负荷。

3、对于供电可靠性，下述说法中正确的是（）。

A、所有负荷都应当做到在任何情况下不中断供电；B、一级和二级负荷应当在任何情况下不中断供电；C、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量的技术指标是（）。

A、电压偏移、频率偏移、网损率；B、电压偏移、频率偏移、电压畸变率；C、厂用电率、燃料消耗率、网损率；D、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（）。

A、配电线路；B、直配线路；C、输电线路；D、输配电线路。

6、关于变压器，下述说法中错误的是（）A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。

7、衡量电力系统运行经济性的主要指标是（）。

A、燃料消耗率、厂用电率、网损率；B、燃料消耗率、建设投资、网损率；C、网损率、建设投资、电压畸变率；D、网损率、占地面积、建设投资。

8、关于联合电力系统，下述说法中错误的是（）。

2008—2009学年(xu éni án) 第 2 学期(xu éq ī) 《 电力系统分析 》课程(k èch éng)考试试卷( A 卷)专业：电气工程自动化 年级：06 考试(k ǎosh ì)方式：开卷 学分：5.5 考试时间：120 分钟一、 填空题: (每空1分，共 25分)1、在纯电抗(di ànk àng)元件中，元件两端存在 电压(di àny ā)幅值 是传送无功功率的条件(ti áoji àn)，元件两端存在 电压(di àny ā)相角差 是传送(chu án s òn ɡ)有功功率的条件。

2、挂接在10kv 电网上的发电机的额定电压应为 10.5 KV ，该电压等级的平均额定电压为 10.5 KV 。

3、假定变压器为Y0/△接法，如果在Y0侧的中性点与地之间串联电抗Xn ，则其零序电抗会增加 3Xn ，而如果在△侧绕组中串联电抗Xn ，则其零序电抗会增加 1/3Xn 。

4、所谓短路，是指 一切不正常的相与相 或 相与地 发生通路的情况。

5、理想同步发电机由 6 个绕组构成，数学模型共有 18 个未知数。

6、电能的质量指标是以电压、波形和频率来衡量的。

7、中枢点的调压方式分为三类，分别为逆调压、顺调压、和恒调压（常调压）。

8、两相短路接地的复合序网是三序网___并联___。

9、N个节点的电力系统，其节点导纳矩阵为___N______阶。

10、架空输电线空载时，末端电压比首端电压___高______。

11．电力系统的接线方式按供电可靠性分为：无备用、有备用。

12. 变压器π型等值电路中，两个并联阻抗的符号相反，负号出现在电压等级高的一侧。

13、电力网的功率分布和电压计算称为电力网的潮流计算。

二、简答题: （共25分)1、什么派克变换？试简述派克变换的作用与意义（8分）答：派克(pai kè)变换派克变换是一种线性变换；从物理意义(yìyì)上理解，它将观察者的角度从静止的定子绕组转移到随转子一同旋转的转子上，从而使得定子绕组自、互感，定、转子绕组间互感变成常数，大大简化了同步电机的原始方程。

长沙理工大学拟题纸课程编号 003023 拟题教研室（或老师）签名 教研室主任签名课程名称（含档次） 电力系统暂态分析（A 考） 专业层次（本、专） 本科 专 业 电气工程及其自动化 考试方式（开、闭卷） 闭卷一、名词解释（每小题2分，共10分）1、纵向故障2、负序分量3、转移阻抗4、同步发电机并列运行的暂态稳定性5、等面积定则二、问答题（每小题5分，共30分）1、无限大功率电源的特点是什么？无限大功率电源供电情况下，发生三相短路时，短路电流中包含有哪些电流分量，这些电流分量的变化规律是什么？2、中性点直接接地电力系统，发生概率最高的是那种短路？对电力系统并列运行暂态稳定性影响最大是那种短路？3、输电线路装设重合闸装置为什么可以提高电力系统并列运行的暂态稳定性？4、提高和改善电力系统并列运行静态稳定性的根本措施是什么？具体措施有那些（列出三种以上）？5、写出电力系统发生两相金属性短路时的边界条件方程，并画出其复合序网。

6、在隐极式发电机的原始磁链方程中，那些电感系数是常数？哪些是变化的？变化的原因是什么？三、判断题（在你认为正确的题目后面的括号中填入"√"，错误的题目后括号中填入"╳"。

每小题3分，共30分）1、变压器中性点经小电阻接地可以提高接地短路情况下电力系统并列运行的暂态稳定性。

（ ）2、对称分量法不能用于非线性电力网的不对称短路分析。

（ ）3、不管电力系统中性点采用什么样的运行方式，其零序等值电路都是一样的。

（ ）4、在)0()2()1(∑∑∑==x x x 的情况下，三相短路与单相接地短路时故障相的短路电流相同，因此它们对于电力系统并列运行暂态稳定性的影响也相同。

（ ）5、输电线路采用单相重合闸与采用三相重合闸相比较，单相重合闸更有利于提高单相接地短路情况下电力系统并列运行的暂态稳定性。

（ ）6、短路计算时，在任何情况下，变压器的正序励磁电抗和零序励磁电抗都可以视为无穷大。

《电力系统稳态分析》课程试卷1本试题用于电气工程系电力专业本科学生 （时量：120分钟 总分100分）注意：1. 答案必须填写在答题纸上，填写在试题上无效。

2. 答卷必须写明题目序号，并按题号顺序答题。

3. 请保持行距，保持卷面整洁。

4. 本卷共九大题，要求每题的解答必须写出详细的求解过程一、（共22分）填空题1、电力网络主要由电力线路和 组成。

2、电能生产最基本首要的要求是 。

3、连接额定电压分别为220kV 和35kV 两个电力网的一台降压变压器，变压器的两侧均接线路，则此变压器的变比为 。

4、在我国110kV 以上电力系统的中性点运行方式一般为 。

5、电压降落指元件两端电压的 。

6、在电磁环网中，由于变压器变比不匹配而产生的功率称为 。

7、电力系统频率的一次调整，通过调节发电机组上的 完成。

8、双绕组变压器的分接头在 侧。

9、挂接在kV 10电网上的发电机的额定电压应为 kV ，该电压等级的平均标称电压为 kV 。

10、（6分）变化前的电力网络如图（a ）所示，这时在节点阻抗阵中，i 节点的自阻抗元素为ij Z 。

如在i 节点上接出变压器支路ij ，变化后的电力网络如图（b ）所示，图中k 为理想变比，ij a 为支路阻抗，则在变化后的节点阻抗矩阵中，j 节点的自阻抗元素jj Z 为 ，互阻抗ij Z 为 。

图（a ） 图（b ）11、（6分）如下图系统，X ，R ，S 均已知，则基本功率分布=1S （ ）； =2S （ ）。

二、（共22分）选择题1、以下关于交流输电线路导线分裂技术的优点，错误的是（ ）：A ：减少电晕损耗；B ：减少线路串联电抗；C ：减少线路并联电纳。

2、（4分）在双绕组变压器的等值参数中，若以变压器额定值为标么基准值，则空载电流的标么值在数值上等于（ ）；短路损耗的标么值在数值上等于（ ）。

A ：串联阻抗的标么值*T R ； B ：串联电抗的标么值*T X ； C ：励磁电导的标么值*T G ；D ：励磁电纳的标么值*T B 。

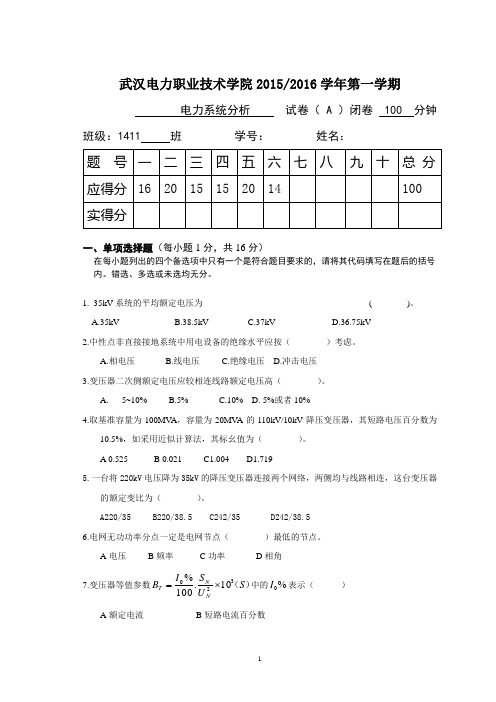

武汉电力职业技术学院2015/2016学年第一学期电力系统分析 试卷（ A ）闭卷 100 分钟班级：1411 班 学号： 姓名：一、单项选择题（每小题1分，共16分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1. 35kV 系统的平均额定电压为 ( )。

A.35kVB.38.5kVC.37kVD.36.75kV2.中性点非直接接地系统中用电设备的绝缘水平应按（ ）考虑。

A.相电压B.线电压C.绝缘电压D.冲击电压 3.变压器二次侧额定电压应较相连线路额定电压高（ ）。

A. 5~10%B.5%C.10%D. 5%或者10%4.取基准容量为100MV A ，容量为20MV A 的110kV/10kV 降压变压器，其短路电压百分数为10.5%，如采用近似计算法，其标幺值为（ ）。

A 0.525 B 0.021 C1.004 D1.7195.一台将220kV 电压降为35kV 的降压变压器连接两个网络，两侧均与线路相连，这台变压器的额定变比为（ ）。

A220/35 B220/38.5 C242/35 D242/38.5 6.电网无功功率分点一定是电网节点（ ）最低的节点。

A 电压B 频率C 功率D 相角 7.变压器等值参数）（S U S I B NN T 32010.100%⨯=中的%0I 表示（ ） A 额定电流 B 短路电流百分数C.空载电流百分数D.正常工作电流 8.三相短路时，非周期分量极大值，只能是在某种情况（ ）。

A.一相中出现B.同时在两相中出现C.三相均不出现D.只有A 相出现BC 两相不出现 9.关于电力系统短路故障，下述说法中错误的是（ ）。

A.短路故障是指相与相或相与地之间（大接地电流系统）的不正常连接；B.短路故障又称为纵向故障；C.短路故障中除三相短路外，其他短路故障都属于不对称故障；D.中性点接地系统中，单相接地短路发生的概率最高。

电力系统分析试卷及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电力系统分析练习题一、简答题1、电力线路的正序电抗与零序电抗是否相等？2、在220kV及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？3、动力系统、电力系统和电力网的基本构成形式如何？4、电力变压器的主要作用是什么？5、采用标么值计算有什么优点？6、对电力系统运行的要求是什么？7、试画出单相变压器等值电路。

8、试画出电力线路等值电路。

二、如图所示的电力系统1.确定发电机G，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW，功率因数为0.80（感性），末端电压为35kV，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少三、电力系统接线如下图所示，电网各级电压示于图中，求1)发电机和各变压器高低压侧额定电压；2)设T-1 高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。

四93kW,短路电压耗、G、B。

五、一容量比为90/90/60兆伏安，额定电压为220/38.5/11千伏的三绕组变压器。

工厂给出试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S（1-2）%=13.15, VS（2-3）%=5.7, VS（3-1）%=20.4,ΔP=187千瓦，I0 %=0.856。

试求归算到220千伏侧的变压器参数。

（注：功率值未归算，电压值已归算）六、已知某一变压器参数如表1所示。

表1变压器绕组电阻、漏抗、励磁支路电导和励磁支路电纳的计算公式分别为：1、试计算变压器绕组电阻、漏抗的有名值；2、设S B=100MVA ，110kV 级为基本级，U B=121kV ，试计算变压器绕组电阻、漏抗的标幺值。

华北电力大学(保定)2018-2019学年第一学期期末试卷(A)一、单项选择题（每题只选一项，每题1分，共10分）。

1. 消弧线圈采用全补偿方式运行，发生单相接地时，可能会使系统（）。

A.接地电流增加B.失去稳定C.保护误动D.产生谐振2. 在电网中运行的变压器，无功功率损耗比有功功率损耗（）。

A.大B.小C.相等D.不确定3. 线损率是指（）。

A.线路功率损耗与始端输入功率之比B.线路功率损耗与末端输出功率之比C.线路电能损耗与始端输入电能之比 C.线路电能损耗与末端输出电能之比4. 牛顿-拉夫逊法和P-Q分解法进行潮流计算时，其最后计算精度是（）。

A．两种方法一样 B.牛顿-拉夫逊法高 C.P-Q分解法高 D.不确定5. 电力系统频率上升将使负荷所需的有功功率（）。

A．不变 B.减小 C.增大 D.以上都有可能6. 同步调相机过激运行时可以向系统（）。

A．吸收感性无功 B.发出感性无功 C.发出容性无功 D.以上说法都不对7.短路冲击电流i是最恶劣短路情况下的（）。

chA．最大有效值 B.周期分量幅值 C.直流分量初始值 D.最大瞬时值8.在下列各种故障类型中，属于纵向故障的是（）。

A．两相短路 B.两相断线 C.单相接地短路 D.两相短路接地9.用对称分量法时各序分量具有独立性则此电路应为（）。

A．非线性、参数对称 B.线性、参数不对称 C.线性、参数对称 D.非线性、参数不对称10.某10kV系统发生单相接地故障时，此时非故障相对地电压为（）。

A．5.77kV B.10kV C.17.32kV D.7.07kV二、不定项选择题（每题至少选一项，每题1分，共5分，多选或少选不得分)1. 使用分裂导线的目的是（）。

A.减小线路电抗B.增加线路电抗C.减少线路导纳D.提高电晕临界电压2. 当电网节点数为100时，下列哪些矩阵特点是节点导纳矩阵的特点（）。

A.稀疏矩阵B.对称矩阵C.满矩阵D.100阶方阵3. 下列哪些元件或参数可以向电网提供感性无功（）。

电力系统分析考试题含参考答案一、选择题（每题5分，共25分）1. 电力系统中，描述电压、电流随时间变化的函数称为（）。

A. 电压函数B. 电流函数C. 电压电流函数D. 微分方程答案：C2. 在电力系统中，为了提高系统的稳定性，通常采用（）。

A. 增大输电线路的电阻B. 增大发电机的电抗C. 提高系统的电压等级D. 增加系统的负载答案：C3. 电力系统中的无功功率主要由（）产生。

A. 同步电机B. 感应电机C. 变压器D. 电容器答案：A4. 在电力系统分析中，常用的潮流计算方法有（）。

A. 高斯消元法B. 牛顿-拉夫森法C. 矩阵求逆法D. 以上都是答案：D5. 电力系统短路计算的主要目的是（）。

A. 确定系统的稳定性B. 确定系统的电压等级C. 校验设备的承受能力D. 确定系统的无功需求答案：C二、填空题（每题5分，共25分）6. 电力系统中，描述电压、电流随时间变化的函数称为_________。

答案：电压电流函数7. 电力系统的稳定性主要取决于系统的_________和_________。

答案：电压等级、无功功率8. 在电力系统中，常用的潮流计算方法有_________、_________和_________。

答案：高斯消元法、牛顿-拉夫森法、矩阵求逆法9. 电力系统短路计算的主要目的是_________。

答案：校验设备的承受能力三、简答题（每题10分，共30分）10. 请简述电力系统分析的主要任务。

答案：电力系统分析的主要任务包括潮流计算、短路计算、稳定性分析、无功优化等。

潮流计算是为了确定电力系统中各节点的电压和功率分布；短路计算是为了校验系统在发生短路时设备的承受能力；稳定性分析是为了保证电力系统在运行过程中具有良好的稳定性；无功优化是为了在满足系统稳定性的前提下，经济地配置无功功率资源，提高系统的电压水平。

11. 请简述电力系统中的有功功率和无功功率的作用。

答案：有功功率主要用于完成电力系统的功率传输，满足用户的电力需求；无功功率主要用于维持电力系统的电压水平，提高系统的稳定性。

浙江大学2014–2015学年春学期《电力系统稳态分析》课程期末考试试卷课程号： 10190430__，开课学院：___电气工程学院____考试试卷：√A卷、B卷（请在选定项上打√）考试形式：√闭、开卷（请在选定项上打√），允许带__文具、计算器__入场考试日期： 2015 年 5 月 4 日,考试时间： 120 分钟诚信考试，沉着应考，杜绝违纪。

考生姓名：学号：所属院系： _一、选择、填空题 (共50分，1-30题为单选题，每题1分；31-35为多选题，每题2分，少选或者多选都不得分； 36-40为填空题，每空1分) 注意：选择题的答案请填写在第4页的选择题答题卡上，谢谢！（1）、单选题（每题1分）：1. 电力系统中的每台机组都参加频率的一次调整。

（ B ）A. 对B. 错2. 牛顿-拉夫逊潮流计算结果比P-Q分解法潮流计算结果更精确。

（ B ）A. 对B. 错3. P-Q分解法一般只适用于110kV以上电力网的潮流计算。

（ A ）A. 对B. 错4. 分裂导线的作用是减小线路的电抗和充电电容。

（ B ）A.对B.错5. 节点i和j间的互导纳等于节点i、j间支路导纳。

（ B ）A. 对B. 错6. 三绕组变压器的等值电路中，中压绕组的等值电抗可能为负数。

（ A ）A. 对B.错7. 若牛顿-拉夫逊法潮流计算发散，则说明潮流方程无解。

（ B ）A. 对B. 错8. 自藕变压器的高中低压侧负载均没有超过各自的额定容量时，公共绕组就不会过载。

（ B ）A. 对B. 错9. 发电机进相运行时，发出无功，吸收有功。

（B ） A. 对 B. 错10. 在我国，特高压是指由1000千伏级交流和正负800千伏级直流系统构成的高压电网。

（A ） A. 对 B. 错11. 架空线路采用换位的目的是（ C ）A. 减小电抗B. 减小电纳C. 减小三相参数的不对称D. 减小电阻 12. 影响系统频率的主要因素是( D )A. 电流B. 阻抗C. 无功D. 有功 13. 消弧线圈主要用于补偿通过线路的 ( D )A. 短路电流B. 负荷电流C. 负荷的不平衡电流D. 对地电容电流 14. 超高压输电线空载运行时，线路末端电压与始端电压相比 ( A ) A. 上升 B. 不变 C. 下降 D. 无法确定 15. 下列不属于无功功率电源的为（ D ）A ．同步调相机B ．同步发电机C ．静止补偿器D ．异步电动机 16. 逆调压是指（ A ）A. 高峰负荷时，将中枢点的电压调高；低谷负荷时，将中枢点的电压调低B. 高峰负荷时，将中枢点的电压调低；低谷负荷时，将中枢点的电压调高C. 高峰负荷，低谷负荷中枢点的电压均低D. 高峰负荷，低谷负荷中枢点的电压均高17. 对一个1000节点的电力系统，若每节点平均与4个相邻节点有直接联系，则导纳矩阵中非零元素所占的百分比大致为（ C ）。
