电力系统分析模拟考试题..

《电力系统分析（上）》模拟试题一填空题（本题共9小题，第1到8题每小题2分，第9题4分，共20分）1．电能生产的特点是不能大规模存储、供输配同时进行、与国民经济的各部门和人民生活密切相关。

2．对电力系统运行的基本要求是保证安全可靠的供电，要有合乎要求的电能质量，要有良好的经济性。

3．电力系统调压的方式有发电机调压，改变变压器分接头调压，串联电容器调压。

4．电力系统调压的措施有增减无功功率进行调压，改变有功功率和无功功率的分布进行调压，改变网络参数进行调压，调整用电负荷或限电的方法进行调压。

5．火电厂间有功功率负荷经济分配的准则是等微增率准则。

6．无功功率负荷经济分配的准则网损微增率准则进行无功功率分配。

7．电力系统频率的调整分为一次调频，二次调频。

它们分别依靠发电机组调速器的有差特性和调频器完成的。

8．设n个节点网络共有r个PV节点，则以直角坐标表示的求解潮流功率方程有个，以极坐标表示的求解潮流功率方程有个。

9．写出牛顿－拉夫逊算法的迭代求解公式（以直角坐标表示）。

二计算题（每小题10分，共30分）1．型号为SFS－40000/220的三相三绕组变压器，容量比为100/100/100，额定变比为220/38.5/11，查得＝46.8kW，＝0.9%，＝217kW，＝200.7kW，＝158.6kW，＝17%，＝10.5%，＝6%。

试求归算到高压侧的变压器参数有名值。

RⅠ=3.919Ω；RⅡ＝2.645Ω；RⅢ＝2.152Ω；XⅠ=130.075Ω；XⅡ＝75.625Ω；XⅢ＝－3.025Ω；GT＝9.669× S；BT＝74.38× S。

2．平行输电线路如图2所示，已知每回线长250km ，＝0.08 ，＝0.4 ，＝2.8 ，负荷＝150MV，cos =0.85，线路首端电压=245kV，试计算输电线路的电压降落和电压损耗。

3．降压变压器等值电路示于图3。

归算到高压侧的阻抗为欧。

电力系统稳态分析一、单项选择题（本大题共10分，共 10 小题，每小题 1 分）1. 双绕组变压器的变比为110±8×1.25%/11，+4档分接头对应的变比为（）。

A. 114.5/11B. 115.5/11C. 116.5/11D. 117.5/112. 电力网络的无备用接线不包括（）。

A. 单回路放射式B. 单回路干线式C. 单回路链式网络D. 两端供电网络3. 下列说法不正确的是（）。

A. 中性点经消弧线圈接地时，有过补偿和欠补偿之分。

B. 欠补偿是指消弧线圈中的感性电流小于容性电流时的补偿方式。

C. 过补偿是指消弧线圈中的感性电流大于容性电流时的补偿方式。

D. 在实践中，一般采用欠补偿的补偿方式。

4. 频率的二次调整是由（）。

A. 发电机组的调速器完成的B. 发电机组的调频器完成的C. 调相机的励磁调节器完成的D. 静止无功补偿器完成的5. 双绕组变压器的电阻（）。

A. 可由空载损耗计算B. 可由短路电压百分值计算C. 可由短路损耗计算D. 可由空载电流百分值计算6. 隐极式发电机组运行极限的原动机功率约束取决于（）。

A. 原动机的额定视在功率B. 原动机的额定有功功率C. 原动机的额定无功功率D. 原动机的最大机械功率7. 电力系统电压波动产生的原因有（）。

A. 由幅度很小，周期很短的偶然性负荷变动引起B. 由冲击性或者间歇性负荷引起C. 由生产和生活的负荷变化引起D. 由气象变化引起中一不变的值的中枢点8. 在任何负荷下都保持中枢点电压为（102%～105%）UN电压调整方式是（）。

A. 逆调压B. 顺调压C. 常调压D. 故障时的调压要求9. 下列说法正确的是（）。

A. 发电机的额定电压为线路额定电压的105%。

B. 变压器一次侧额定电压等于用电设备额定电压105%。

C. 变压器一次侧额定电压等于线路额定电压的110%。

D. 用电设备的额定电压为线路额定电压95%。

电力系统分析考试一、单选题（共40题，每题1分，共40分）1、无功功率流过线路电阻时(____)。

A、产生有功功率损耗B、既产生有功功率损耗，又产生无功损耗C、既不产生有功功率损耗，又不产生无功损耗D、产生无功功率损耗正确答案：A2、500kV系统中性点运行方式经常采用(____)。

A、不接地B、经电阻接地C、直接接地D、经电抗接地正确答案：C3、220kV电力线路的平均额定电压为(____)。

A、242kVB、221kVC、230kVD、220kV正确答案：C4、电力线路中，电纳B主要反映导线与导线之间，导线与大地之间的(____)。

A、热效应B、电容效应C、磁场效应D、电晕损耗正确答案：B5、两端电源电网初步功率分布计算的目的是确定(____)。

A、电压损耗B、功率损耗C、电流D、功率分点正确答案：D6、下列故障类型中，属于对称短路故障为(____)。

A、两相接地短路B、三相短路C、单相接地短路D、两相短路正确答案：B7、衡量电能质量的指标有电压、波形、(____)。

A、频率B、无功功率C、电流D、有功功率正确答案：A8、(____)电网采用中性点直接接地方式。

A、35kV及以下B、35kV及以上C、110kV及以下D、110kV及以上正确答案：D9、顺调压中枢点的电压为(____)。

A、最小负荷时，不高于1.025UNB、最大负荷时为1.05UN，最小负荷时为UNC、最小负荷时，不高于1.075UND、任何情况下，电压都在1.02-1.05UNE、最大负荷时，不低于1.075UNF、最大负荷时，不低于1.025UN正确答案：A10、500kV系统的平均额定电压为(____)。

A、500kVB、515kVC、525kVD、520kV正确答案：C11、电网中无功功率的流向是(____)。

A、从电压低的节点流向电压高的节点B、从相位超前相流向相位滞后相C、从电压高的节点流向电压低的节点D、从相位滞后相流向相位超前相正确答案：C12、三绕组升压变压器绕组的排列方式，居中绕组为(____)。

电力系统分析考试试卷一、选择题（每题2分，共20分）1. 电力系统的基本组成包括哪些部分？A. 发电机、变压器、输电线路B. 发电机、变压器、配电设备C. 发电机、变电站、用电设备D. 发电机、变电站、输电线路2. 电力系统中，短路故障通常发生在哪些设备上？A. 发电机B. 变压器C. 输电线路D. 用电设备3. 电力系统中，下列哪种设备不参与电能的转换？A. 发电机B. 变压器C. 电动机D. 断路器4. 电力系统稳态分析主要研究的是哪些方面的性能？A. 系统稳定性B. 系统可靠性C. 系统经济性D. 系统安全性5. 电力系统中，电压等级的划分主要依据是什么？A. 电压大小B. 电流大小C. 功率大小D. 频率大小...（此处省略其他选择题）二、简答题（每题10分，共30分）1. 简述电力系统的基本功能及其重要性。

2. 解释什么是电力系统的负荷预测，并说明其在电力系统规划中的作用。

3. 描述电力系统中的无功功率和有功功率的区别及其在电力系统中的作用。

三、计算题（每题15分，共30分）1. 给定一个简单的电力系统网络，包含一个发电机和两个负载，计算在不同负载条件下的节点电压和线路损耗。

（提供具体的网络参数和负载条件）2. 假设一个电力系统中发生了三相短路故障，请根据给定的系统参数，计算短路电流的大小，并分析其对系统的影响。

四、论述题（20分）1. 论述电力系统自动化技术的发展对提高电力系统运行效率和安全性的作用。

五、案例分析题（20分）1. 给出一个具体的电力系统故障案例，要求分析故障原因，影响范围，并提出相应的预防和应对措施。

试卷结束语：请注意检查答案的准确性，并合理安排答题时间。

祝各位考生考试顺利，取得优异成绩。

2002～2003学年第二学期《电力系统稳态分析》课程考试试卷A 注意：1、本试卷共3页； 2、考试时间:120分钟3、姓名、学号必须写在指定地方一、填空题（每空1分共计20分）1、电力网的接线形式根据可靠性可分为，。

2、发电机运行时受到的主要约束是，，。

3、有功功率日负荷曲线主要用于。

4、线路某负荷点的运算功率可能包括，，。

5、高斯赛德尔法计算潮流的主要缺点是。

6、频率的一次调整是由进行，频率的二次调整是由进行，频率的三次调整是指。

7、电力系统无功功率的最优分布包括，。

8、用于潮流计算的功率方程式的变量中是控制变量，是状态变量，是扰动变量。

9、系统备用容量根据备用时的状态可分为和。

二、判断题（每题2分共10分）1、电力系统的最大负荷等于该电力系统的总装机容量（）2、电力系统的有功日负荷曲线与无功日负荷曲线变化趋势相同（）3、电力线路上的电压最低点一般是无功分点（）4、牛顿—拉弗逊法计算潮流比高斯赛德尔法计算潮流快（）5、当根据调压要求计算得到的无功补偿容量大于根据最优网损微增率准则所要求的无功补偿容量时，实际的补偿容量决定于后者（）三、选择题（每题2 分计 10 分）1、电能质量包括（）A 、可靠性B 、电压C 、频率D 、波形畸变率2、调频器采用下列调整方式，可实现无差调节（ ） A 、比例调节 B 、微分调节C 、积分调节D 、比例积分调节 3、枯水季节，用于频率调整的电厂是（ ） A 、原子能电厂 B 、高温高压火电厂 C 、可调节水电厂 D 、热电厂4、电力系统常用的调压手段是（ ）A 、发电机调压B 、改变变压器变比调压C 、串联电感调压D 、串联电容器调压5、牛顿—拉弗逊法计算中的雅可比矩阵与节点导纳矩阵相比（ ）A 、有相同的稀疏结构B 、都是对称矩阵C 、都是常数矩阵D 、阶数相同四、简答题（每题5分，共20分）1. 在电力系统潮流计算中,应用节点导纳矩阵比应用回路阻抗矩阵有什么优点?至少说出3点。

电力系统暂态分析模拟考试试题（时间100分钟，满分100分）一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题1分，共10分）1、分析电力系统并列运行稳定性时，不必考虑负序电流分量的影响。

（）2、任何不对称短路情况下，短路电流中都包含有零序分量。

（）3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性。

（）4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减。

（）5、中性点直接接地系统中，发生几率最多且危害最大的是单相接地短路。

（）6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短路达到稳定状态时，短路电流中的负序和零序分量也将衰减到零。

（）7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。

（）8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。

（）9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。

（）10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。

（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共20分)1、近似计算法中，变压器的变比应采用（）。

A、实际变比；B、额定变比；C、平均额定变比。

2、电力系统一相断线时的复合序网在形式上与（）的复合序网相同。

A、单相接地短路；B、两相短路接地；C、两相短路。

3、电力系统的复杂故障是指（）。

A、横向故障；B、纵向故障；C、电力系统中不同地点同时发生不对称故障。

4、如三相短路瞬间A相非周期电流起始值为最大值，则B、C两相非周期分量电流起始值（）。

A、大小相等，均等于A相非周期分量的一半；B、大小相等，均等于零；C、大小不相等。

5、下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是（）。

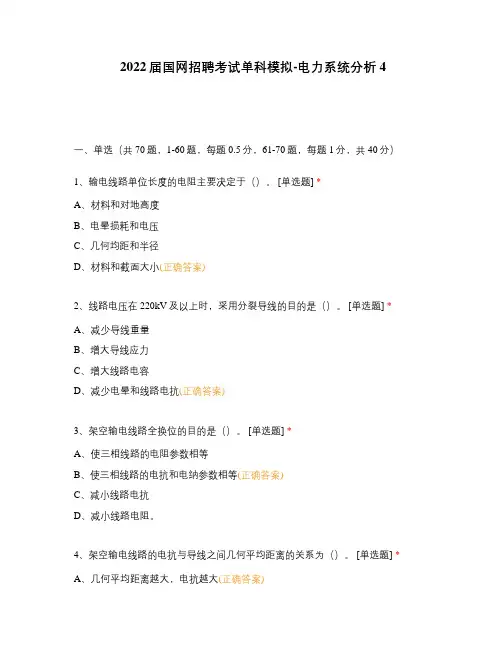

2022届国网招聘考试单科模拟-电力系统分析4一、单选（共70题，1-60题，每题0.5分，61-70题，每题1分，共40分）1、输电线路单位长度的电阻主要决定于（）。

[单选题] *A、材料和对地高度B、电晕损耗和电压C、几何均距和半径D、材料和截面大小(正确答案)2、线路电压在220kV及以上时，采用分裂导线的目的是（）。

[单选题] *A、减少导线重量B、增大导线应力C、增大线路电容D、减少电晕和线路电抗(正确答案)3、架空输电线路全换位的目的是（）。

[单选题] *A、使三相线路的电阻参数相等B、使三相线路的电抗和电纳参数相等(正确答案)C、减小线路电抗D、减小线路电阻。

4、架空输电线路的电抗与导线之间几何平均距离的关系为（）。

[单选题] *A、几何平均距离越大，电抗越大(正确答案)B、几何平均距离越大，电抗越小C、输电线路的电抗与几何平均距离无关D、改变导线之间的几何平均距离可以明显改变线路的电抗5、架空输电线路的电纳和导线之间几何平均距离的关系为（）。

[单选题] *A、几何平均距离越大，电纳越大B、几何平均距离越大，电纳越小(正确答案)C、输电线路的电纳与几何平均距离无关D、改变导线之间的几何平均距离可以明显改变线路的电纳6、在输电线路参数中属于耗能参数的是（）。

[单选题] *A、电抗、电阻B、电纳、电阻C、电导、电抗D、电阻、电导(正确答案)7、电力系统等值电路中，所有参数应为归算到同一电压等级(基本级)的参数，关于基本级的选择，下述说法中正确的是（）。

[单选题] *A、必须选择最高电压等级作为基本级B、在没有明确要求的情况下，选择最高电压等级作为基本级(正确答案)C、在没有明确要求的情况下，选择最低电压等级作为基本级D、选择发电机电压等级作为基本级8、采用标么制计算时，只需要选择两个电气量的基准值，其它电气量的基准值可以根据它们之间的关系导出，通常的选择方法是（）。

[单选题] *A、选择功率和电压基准值(正确答案)B、选择功率和电流基准值C、选择功率和阻抗基准值D、选择电压和阻抗基准值。

电力系统暂态分析模拟考试试题（时间100分钟，满分100分）一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题1分，共10分）1、分析电力系统并列运行稳定性时，不必考虑负序电流分量的影响。

（）2、任何不对称短路情况下，短路电流中都包含有零序分量。

（）3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性。

（）4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减。

（）5、中性点直接接地系统中，发生几率最多且危害最大的是单相接地短路。

（）6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短路达到稳定状态时，短路电流中的负序和零序分量也将衰减到零。

（）7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。

（）8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。

（）9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。

（）10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。

（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共20分)1、近似计算法中，变压器的变比应采用（）。

A、实际变比；B、额定变比；C、平均额定变比。

2、电力系统一相断线时的复合序网在形式上与（）的复合序网相同。

A、单相接地短路；B、两相短路接地；C、两相短路。

3、电力系统的复杂故障是指（）。

A、横向故障；B、纵向故障；C、电力系统中不同地点同时发生不对称故障。

4、如三相短路瞬间A相非周期电流起始值为最大值，则B、C两相非周期分量电流起始值（）。

A、大小相等，均等于A相非周期分量的一半；B、大小相等，均等于零；C、大小不相等。

5、下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是（）。

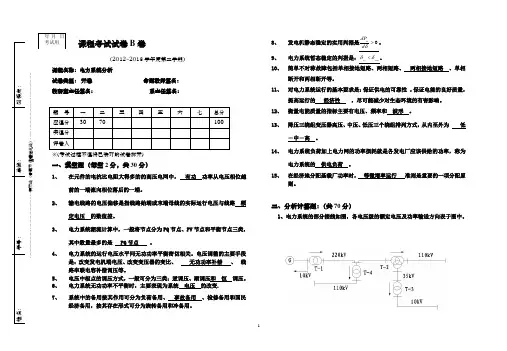

※(考试过程不得将已装订的试卷拆开)一、填空题（每空2分，共30分）1、在元件的电抗比电阻大得多的的高压电网中， 有功 功率从电压相位越前的一端流向相位落后的一端。

2、输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

3、电力系统潮流计算中，一般将节点分为PQ 节点、PV 节点和平衡节点三类，其中数量最多的是 PQ 节点 。

4、电力系统的运行电压水平同无功功率平衡密切相关。

电压调整的主要手段是：改变发电机端电压、改变变压器的变比、 无功功率补偿 、 线路串联电容补偿调压等。

5、 电压中枢点的调压方式，一般可分为三类：逆调压、顺调压和 恒 调压。

6、 电力系统无功功率不平衡时，主要表现为系统 电压 的改变.7、系统中的备用按其作用可分为负荷备用、 事故备用 、检修备用和国民经济备用，按其存在形式可分为旋转备用和冷备用。

8、 发电机静态稳定的实用判据是0>δd dP E。

9、电力系统暂态稳定的判据是：cm C δδ<。

10、 简单不对称故障包括单相接地短路、两相短路、 两相接地短路 、单相断开和两相断开等。

11、 对电力系统运行的基本要求是：保证供电的可靠性 ，保证电能的良好质量，提高运行的 经济性 ，尽可能减少对生态环境的有害影响。

12、 衡量电能质量的指标主要有电压、频率和 波形 。

13、 降压三绕组变压器高压、中压、低压三个绕组排列方式，从内至外为 低－中－高 。

14、 电力系统负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的 供电负荷 。

15、 在经济地分配基载厂功率时， 等微增率运行 准则是重要的一项分配原则。

二、分析计算题：（共70分）1、电力系统的部分接线如图，各电压级的额定电压及功率输送方向表于图中。

…………………………………………装订线（答题试求：（1）发电机及各变压器高低绕组的额定电压。

（10分）（2）设变压器T －1工作于+5%抽头，T －2,T －4工作于主抽头，T －3工作于－2.5%抽头时，各变压器的实际变比。

电力系统暂态分析模拟考试试题（时间100分钟，满分100分）一、判断题（下述说法是否正确，在你认为正确的题号后打“√”，错误的打“×”，每小题1分，共10分）1、分析电力系统并列运行稳定性时，不必考虑负序电流分量的影响。

（）2、任何不对称短路情况下，短路电流中都包含有零序分量。

（）3、发电机中性点经小电阻接地可以提高和改善电力系统两相短路和三相短路时并列运行的暂态稳定性。

（）4、无限大电源供电情况下突然发生三相短路时，短路电流中的周期分量不衰减，非周期分量也不衰减。

（）5、中性点直接接地系统中，发生几率最多且危害最大的是单相接地短路。

（）6、三相短路达到稳定状态时，短路电流中的非周期分量已衰减到零，不对称短路达到稳定状态时，短路电流中的负序和零序分量也将衰减到零。

（）7、短路电流在最恶劣短路情况下的最大瞬时值称为短路冲击电流。

（）8、在不计发电机定子绕组电阻的情况下，机端短路时稳态短路电流为纯有功性质。

（）9、三相系统中的基频交流分量变换到系统中仍为基频交流分量。

（）10、不对称短路时，短路点负序电压最高，发电机机端正序电压最高。

（）二、单项选择题(在每小题的三个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题2分，共20分)1、近似计算法中，变压器的变比应采用（）。

A、实际变比；B、额定变比；C、平均额定变比。

2、电力系统一相断线时的复合序网在形式上与（）的复合序网相同。

A、单相接地短路；B、两相短路接地；C、两相短路。

3、电力系统的复杂故障是指（）。

A、横向故障；B、纵向故障；C、电力系统中不同地点同时发生不对称故障。

4、如三相短路瞬间A相非周期电流起始值为最大值，则B、C两相非周期分量电流起始值（）。

A、大小相等，均等于A相非周期分量的一半；B、大小相等，均等于零；C、大小不相等。

5、下图所示网络中，f点发生三相短路时，关于短路点右侧网络中的电流正确的说法是（）。

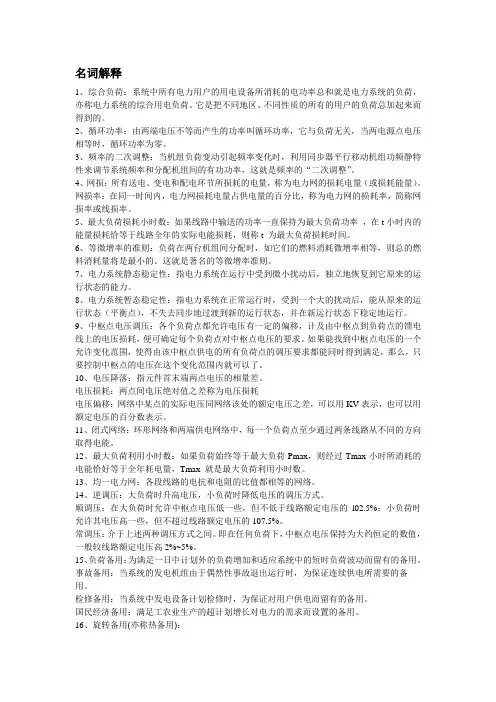

名词解释1、综合负荷：系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的综合用电负荷。

它是把不同地区、不同性质的所有的用户的负荷总加起来而得到的。

2、循环功率：由两端电压不等而产生的功率叫循环功率，它与负荷无关，当两电源点电压相等时，循环功率为零。

3、频率的二次调整：当机组负荷变动引起频率变化时，利用同步器平行移动机组功频静特性来调节系统频率和分配机组间的有功功率，这就是频率的“二次调整”。

4、网损：所有送电、变电和配电环节所损耗的电量，称为电力网的损耗电量（或损耗能量）。

网损率：在同一时间内，电力网损耗电量占供电量的百分比，称为电力网的损耗率，简称网损率或线损率。

5、最大负荷损耗小时数：如果线路中输送的功率一直保持为最大负荷功率，在t小时内的能量损耗恰等于线路全年的实际电能损耗，则称t 为最大负荷损耗时间。

6、等微增率的准则：负荷在两台机组间分配时，如它们的燃料消耗微增率相等，则总的燃料消耗量将是最小的。

这就是著名的等微增率准则。

7、电力系统静态稳定性：指电力系统在运行中受到微小扰动后，独立地恢复到它原来的运行状态的能力。

8、电力系统暂态稳定性：指电力系统在正常运行时，受到一个大的扰动后，能从原来的运行状态（平衡点），不失去同步地过渡到新的运行状态，并在新运行状态下稳定地运行。

9、中枢点电压调压：各个负荷点都允许电压有一定的偏移，计及由中枢点到负荷点的馈电线上的电压损耗，便可确定每个负荷点对中枢点电压的要求。

如果能找到中枢点电压的一个允许变化范围，使得由该中枢点供电的所有负荷点的调压要求都能同时得到满足，那么，只要控制中枢点的电压在这个变化范围内就可以了。

10、电压降落：指元件首末端两点电压的相量差。

电压损耗：两点间电压绝对值之差称为电压损耗电压偏移：网络中某点的实际电压同网络该处的额定电压之差，可以用KV表示，也可以用额定电压的百分数表示。

11、闭式网络：环形网络和两端供电网络中，每一个负荷点至少通过两条线路从不同的方向取得电能。

电力系统分析试题（时间100分钟，满分100分）一．单选题：（在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确答案的题号，填入题干的括号内，多选不给分。

每小题1分，共10分）1、下面所列各组电力网接线方式中，完全属于有备用接线的一组是（）。

A、两端供电网、环网、双回线路辐射网B、双回线路辐射网、环网、单回路链式网C、单回路辐射网、两端供电网、单回路干线网2、关于中性点不接地三相对称系统的中性点对地电压，下述说法中正确的是( )。

A、正常运行时为零，单相接地时升高为线电压；B、正常运行时为零，单相接地时升高为相电压；C、正常运行时无法确定，单相接地时为相电压。

3、220kv电力系统中性点应采用的接线方式是（）。

A、不接地；B、直接接地；C、经消弧线圈接地。

4、架空输电线路采用分裂导线的目的是( )。

A、减小输电线路电阻；B、减小输电线路电抗；C、增大输电线路电容。

5、500kv超高压输电线路两端装设并联电抗器的目的是( )。

A、防止输电线路重载时末端电压降低；B、防止输电线路轻载时末端电压升高；C、防止输电线路轻载时末端电压降低。

6、关于单侧电源电力网，下述说法中正确的是（）。

A、电力网的功率分布由负荷分布确定，其潮流无法调控；B、电力网的功率分布与线路阻抗有关，其潮流无法调控；C、电力网功率自然分布就是功率的经济分布。

7、在一个具有n个独立节点的系统中，节点阻抗矩阵的阶数为( )。

A、n×n阶；B、（n－1）×（n－1）阶；C、（n＋1）×（n＋1）阶。

8、系统中有功功率不足，会造成( )。

A、电压水平上升；B、电压水平下降；C、频率下降。

A、1号机组；B、2号机组；C、同时减小。

10、电力系统无功电源最优分配的目的是（）。

A、使电力系统总的能源消耗最少；B、使电力网的有功损耗最小；C、使电力系统的电能质量最好。

二．判断题：（下列各题中，你认为正确的，请在题干的括号内打“√”，错误的打“×”。

电力系统分析 A普通用卷学习方式: 业余时间：无限制考试科目:《电力系统分析》（总分） 100分一单选题 (共20题，总分值40分 )1. 电压中枢点是指()（2 分）A. 反映系统电压水平的主要发电厂母线B. 反映系统电压水平的主要变电所母线C. 或D. 电机输出线2. 供电负荷加上发电厂厂用电消耗的功率称之为（）。

（2 分）A. 综合用电负荷B. 电力系统负荷C. 发电负荷3. 架空输电线的正序电抗（）于其零序电抗。

（2 分）A. 大于B. 小于C. 等于4. 短路电流周期分量的标么值与（）有关。

（2 分）A. 转移电抗和短路时间B. .计算电抗和短路点距离C. .计算电抗和短路时间5. 冲击系数kim的数值变化范围是()（2 分）A. 0≤kim≤1B. 1≤kim≤2C. 0≤kim≤2D1≤kim≤36. 额定变比为10.5kV/242kV的变压器工作于+2.5％抽头，其实际变比为（）。

（2 分）A. 10.5kV/242kVB. 10kV/220kVC. 10.5kV/248.05Kv7. 电压和电流对称分量在经过（）接线的变压器后相位不变。

（2 分）A. Y，d11B. .Y，y0C. .Y，d18. 调整中枢点电压使其在低谷负荷时的电压高于高峰负荷时的电压，这种调压方式称为（）。

（2 分）A. 恒调压B. 逆调压C. 顺调压9. 电力系统有功频率的一次调整是由（）进行调整。

（2 分）A. 调频器B. 调速器C. 调频器和调速器10. 从短路点向系统看进去的正序，负序，零序等值网络为有源网的是（）（2 分）A. 零序B. 负序C. .正序D. 零序和负序11. 中枢点调压方式中的逆调压可以在最大负荷时提高中枢点的电压，但一般最高不能超过（）（2 分）A. 110%UNB. 105%UNC. UND. 95%UN12. 目前，我国电力系统中电厂主要有两类，即()（2 分）A. 凝汽式电厂和热电厂B. 地热电厂和热电厂C. 水电厂和火电厂D. .潮汐电厂和地热电厂13. 在电力系统潮流计算中，PV节点的待求量是()（2 分）A. QB. PQC. VD. PV14. 110kV系统的平均额定电压为（）（2 分）A. 113kVB. 115kVC. 121kVD. 120Kv15. 计算短路后任意时刻短路电流周期分量时，需要用到（）。

自测题（一） 电力系统的基本知识一、 单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、对电力系统的基本要求是（ ）。

A 、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B 、保证对用户的供电可靠性和电能质量；C 、保证对用户的供电可靠性，提高系统运行的经济性；D 、保证对用户的供电可靠性。

2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。

A 、一级负荷； B 、二级负荷； C 、三级负荷； D 、特级负荷。

3、对于供电可靠性，下述说法中正确的是（ ）。

A 、所有负荷都应当做到在任何情况下不中断供电； B 、一级和二级负荷应当在任何情况下不中断供电；C 、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D 、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量的技术指标是（ ）。

A 、电压偏移、频率偏移、网损率； B 、电压偏移、频率偏移、电压畸变率； C 、厂用电率、燃料消耗率、网损率； D 、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（ ）。

A 、配电线路；B 、直配线路；C 、输电线路；D 、输配电线路。

6、关于变压器，下述说法中错误的是（ ）A 、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B 、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C 、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D 、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。

7、衡量电力系统运行经济性的主要指标是（ ）。

A 、燃料消耗率、厂用电率、网损率； B 、燃料消耗率、建设投资、网损率； C 、网损率、建设投资、电压畸变率； D 、网损率、占地面积、建设投资。

电力系统分析考试及答案..————————————————————————————————作者：————————————————————————————————日期：电力系统分析练习题一、简答题1、电力线路的正序电抗与零序电抗是否相等？2、在220kV 及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？3、动力系统、电力系统和电力网的基本构成形式如何？4、电力变压器的主要作用是什么？5、采用标么值计算有什么优点？6、对电力系统运行的要求是什么？7、试画出单相变压器等值电路。

8、试画出电力线路等值电路。

二、如图所示的电力系统1.确定发电机G ，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c 的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW ，功率因数为0.80（感性），末端电压为35kV ，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少？三、电力系统接线如下图所示，电网各级电压示于图中，求 1)发电机和各变压器高低压侧额定电压；2)设T-1 高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。

C YL-2 L-335kV110kV220kVT-3T-210kVT-1GL-1四 、有一台双绕组变压器，电压比为110kV/10.5kV,额定容量为25MV.A,欲通过试验确定参数，受试验条件限制，在变压器一次侧加短路试验电流100A ，测得短路损耗93kW,短路电压8.8kV （线电压）；在二次侧加电压8kV （线电压）进行空载试验，测得空载损耗23.5kW ，空载电流9.42A 。

求该变压器折算到变压器一次侧的参数R 、X 、G 、B 。

电力系统分析试题（时间100分钟，满分100分）一．单选题：（在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确答案的题号，填入题干的括号内，多选不给分。

每小题1分，共10分）1、下面所列各组电力网接线方式中，完全属于有备用接线的一组是（）。

A、两端供电网、环网、双回线路辐射网B、双回线路辐射网、环网、单回路链式网C、单回路辐射网、两端供电网、单回路干线网2、关于中性点不接地三相对称系统的中性点对地电压，下述说法中正确的是( )。

A、正常运行时为零，单相接地时升高为线电压；B、正常运行时为零，单相接地时升高为相电压；C、正常运行时无法确定，单相接地时为相电压。

3、220kv电力系统中性点应采用的接线方式是（）。

A、不接地；B、直接接地；C、经消弧线圈接地。

4、架空输电线路采用分裂导线的目的是( )。

A、减小输电线路电阻；B、减小输电线路电抗；C、增大输电线路电容。

5、500kv超高压输电线路两端装设并联电抗器的目的是( )。

A、防止输电线路重载时末端电压降低；B、防止输电线路轻载时末端电压升高；C、防止输电线路轻载时末端电压降低。

6、关于单侧电源电力网，下述说法中正确的是（）。

A、电力网的功率分布由负荷分布确定，其潮流无法调控；B、电力网的功率分布与线路阻抗有关，其潮流无法调控；C、电力网功率自然分布就是功率的经济分布。

7、在一个具有n个独立节点的系统中，节点阻抗矩阵的阶数为( )。

A、n×n阶；B、（n－1）×（n－1）阶；C、（n＋1）×（n＋1）阶。

8、系统中有功功率不足，会造成( )。

A、电压水平上升；B、电压水平下降；C、频率下降。

A、1号机组；B、2号机组；C、同时减小。

10、电力系统无功电源最优分配的目的是（）。

A、使电力系统总的能源消耗最少；B、使电力网的有功损耗最小；C、使电力系统的电能质量最好。

二．判断题：（下列各题中，你认为正确的，请在题干的括号内打“√”，错误的打“×”。
