电力系统分析试题答案(全)

电力系统分析题库一、选择题1、中性点不接地系统发生单相接地短路时，非故障相电压升高至（ A ）A、线电压B、倍相电压C、倍线电压D、根号2倍相电压2、目前我国电能输送的主要方式是（ C ）。

A、直流B、单相交流C、三相交流D、交直流并重3、系统发生两相接地短路故障时，复合序网的连接方式为（ A ）A、正序、负序、零序并联B、正序、负序并联、零序网开路C、正序、零序并联、负序开路D、零序、负序并联，正序开路4、输电线路采用分裂导线的目的是（ A ）。

A、减小电抗B、减小电阻C、增大电抗D、减小电纳5、系统备用容量中，哪种可能不需要专门配置？（ A ）A、负荷备用B、国民经济备用C、事故备用D、检修备用6、电力系统潮流计算中，功率指（ C ）。

A、一相功率B、两相功率C、三相功率D、四相功率7、根据对称分量法，a、b、c三相的零序分量相位关系是（ D ）A、a相超前b相B、b相超前a相C、c相超前b相D、相位相同8、电力系统有功功率电源为（ B ）。

A、发电机、调相机B、发电机C、调相机D、发电机、电容器9、输电线路单位长度的电阻主要决定于（ D ）A、材料和对地高度B、电晕损耗和电压C、几何均距和半径D、材料和粗细10、有备用接线方式的优、缺点是（ D ）。

A、优点：供电可靠性高。

缺点：电压低B、优点：供电可靠性低。

缺点：造价高C、优点：供电可靠性高，调度方便。

缺点：造价高D、优点：供电可靠性和电压质量高。

缺点：造价高和调度复杂11、电力系统的有功功率电源是（ A ）A、发电机B、变压器C、调相机D、电容器12、电力网某条线路的额定电压为UN=110kV，则它表示的是（ D ）。

A、相电压 B相电压 C线电压 D、线电压13、衡量电能质量的指标有（ D ）A、电压和功率B、频率和功率C、电流和功率D、电压大小，波形质量，频率14、解功率方程用的方法是（ A ）。

A、迭代法B、递推法C、回归法D、阻抗法15、电力系统短路故障计算主要求取的物理量是（ A ）A、电压，电流B、电阻，电抗C、电阻，功率D、电流，电抗16、线路始末两端电压的数值差是（ C ）。

电力系统分析测试题及答案一、单选题（共40题，每题1分，共40分）1、冲击电流主要用于检验电气设备和载流导体的（一）。

A、热稳定性B、耐压等级C、动稳定性D、载流量正确答案：C2、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为（一）。

A、依据电压等级不同，绕组的排列情况不同B、中压绕组C、低压绕组D、高压绕组正确答案：B3、对于两相短路接地，其复合序网的连接是（—）。

A、负序和正序并联在和零序串联B、正序和负序并联C、正序负序零序并联D、正序负序零序串联正确答案：C4、高压输电线路空载运行时，其首端电压比末端电压（一）。

A、相等B、高C、低D、以上情况都有可能正确答案：C5、对于两相短路，其复合序网的连接是（—）。

A、正序负序零序串联B、负序正序并联在和零序串联C、正序负序零序并联D、正序和负序并联正确答案：D6、电压稳定需要保持（）。

A、频率恒定B、无功功率平衡C、发电机组的装机容量大D、有功功率平衡正确答案：B7、供电支路首末两端电压的相量差称为（一）。

A、电压偏移B、电压损耗C、电压降落D、电压调整正确答案：C8、一般说，在我国，高压电网的电压等级是（一）。

A、1-35kV之间B、35-220kVC、IkV以下D、330-1000kV正确答案：B9、对于单相短路，其复合序网的连接是（—）。

A、负序正序并联再和零序串联B、正序负序零序串联C、正序和负序并联D、正序负序零序并联正确答案：B10、消弧线圈如果采用全补偿，可能会使系统（一）。

A、产生谐振B、保护误动C、失去稳定D、接地电流增加正确答案：A11、有功功率的单位是（一）。

A、kVB、kWC、kVAD、kVar正确答案：B12、对无功不足引起的电压水平偏低的电力系统，应采用的调压措施是(一)。

A、改变有载调压变压器变比B、减小发电机无功出力C、增加无功补偿装置D、改变无载调压变压器变比正确答案：C13、三相架空线导线换位的目的是(__)。

电力系统分析测试题一、单选题（共100题，每题1分，共100分）1、电力系统无功电源最优分布的原则是（）。

A、等耗量微增率准则；B、最优网损微增率准则；C、等网损微增率准则；D、等比耗量准则。

正确答案：C2、无功功率通过线路电阻时（）A、产生无功功率损耗B、既不产生有功功率损耗也不产生无功功率损耗C、产生有功功率损耗D、不产生有功功率损耗正确答案：C3、在短路种类中，哪种短路方式占比重最大。

A、单相短路接地B、两相短路C、两相短路接地D、三相短路正确答案：A4、长线路是长度超过（）km的架空线路。

A、500B、100C、200D、300正确答案：D5、架空输电线路全换位的目的是（）。

A、使三相线路的电阻参数相等；B、减小线路电抗；C、减小线路电阻。

D、使三相线路的电抗和电纳参数相等；正确答案：D6、中性点不接地系统对设备绝缘的要求A、都不对B、不变C、低D、高正确答案：D7、短路电流最大有效值出现在（）。

A、短路发生后约1/4周期时B、短路发生瞬间C、短路发生后约一个周期时D、短路发生后约半个周期时正确答案：D8、在大接地电流系统中，线路发生接地故障时，保护安装处的零序电压( )A、距故障点越近就越高B、与距离无关C、距故障点越远就越高D、距离故障点越近就越低正确答案：A9、电力系统中性点接地方式不包括:A、经消弧线圈接地B、直接接地C、经电阻接地D、经电容接地正确答案：D10、线路结构中不包括( )。

A、绝缘子B、绝缘层C、金具D、避雷线正确答案：B11、系统中无功功率电源分布的目的是（）A、降低系统有功损耗B、提高系统电能质量C、提高系统电压水平D、提高系统频率水平正确答案：A12、中性点不直接接地系统，发生单相短路故障，非故障相电压上升为（）A、倍的线电压B、倍的线电压C、倍的相电压D、倍的相电压正确答案：C13、关于变压器，下述说法中错误的是（）A、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。

电力系统分析试题及答案# 电力系统分析试题及答案一、选择题1. 电力系统的主干部分是（）。

A. 发电机B. 输电线路C. 变电站D. 负荷答案： B. 输电线路2. 电力系统的频率标准为（）Hz。

A. 50B. 60C. 120D. 180答案： A. 503. 电力系统中，短路故障通常发生在（）。

A. 发电机内部B. 变电站C. 输电线路D. 负荷端答案： C. 输电线路二、填空题1. 电力系统的稳定性分析通常分为______稳定性和______稳定性。

答案：静态；动态2. 在电力系统中，无功功率的流动主要影响系统的______。

答案：电压水平3. 电力系统的损耗主要包括______损耗和______损耗。

答案：铜损；铁损三、简答题1. 简述电力系统的基本组成及其功能。

答案：电力系统由发电站、变电站、输电线路和配电网组成。

发电站的功能是将其他形式的能量转换为电能；变电站的功能是调整电压，以适应不同电压等级的输电和用电需求；输电线路的功能是将电能从发电站输送到变电站或直接到用户；配电网的功能是将电能分配给最终用户。

2. 什么是电力系统的静态稳定和动态稳定？答案：静态稳定是指在电力系统受到小扰动后，系统能够自动恢复到初始运行状态的能力。

动态稳定则是指在系统受到较大扰动或连续扰动时，系统能够在一定时间内恢复到新的稳定状态的能力。

四、计算题1. 假设一个简单的电力系统，其中包含一个发电机、一个变电站和一个负荷。

发电机的输出功率为100MW，变电站的损耗为5%，负荷的功率需求为95MW。

请计算输电线路的损耗。

答案：首先计算变电站的损耗：100MW * 5% = 5MW。

然后计算到达负荷之前的功率：100MW - 5MW = 95MW。

由于负荷的功率需求正好是95MW，所以输电线路的损耗为0MW。

2. 如果上述系统中，输电线路的电阻为0.5欧姆，线路的电流为200A，计算输电线路的损耗。

答案：根据公式 P_loss = I^2 * R，其中 P_loss 是损耗功率，I 是电流，R 是电阻。

[例2—1］一条220kV的输电线,长180km,导线为LGJ-400（直径2.8cm)，水平排列,相间距7m，求该线路的R,X，B,并画等值电路.解：电阻：电抗:电纳:等值电路：［例2-2］220kV架空线,水平排列，相间距7m，每相为分裂导线,计算直径21.88mm，分裂间距400mm，求每相单位长度的电阻、电抗和电纳。

解:电阻：电抗:电纳：[例2-3］一长度为600 km 的500kV 架空线路，使用4×LGJQ-400 四分裂导线，。

试计算该线路的形等值电路参数。

解（1）精确计算。

计算形等效电路参数：（2)使用近似算法计算。

与准确计算相比,电阻误差—0.4%，电抗误差-0。

12%，电纳误差—0.24%，本例线路长度小于1000km ，用实用近似公式计算已能够满足精确要求。

如果直接取这时,电阻误差达15%，电抗误差7%，电纳误差—3。

4％，误差已较大。

例2－4 330kV架空线路的参数为试分别计算长度为100,200，300，400和500线路的π型等值参数的近视值，修正值和精确值。

解首先计算100km线路的参数（一）(二）修正参数计算（三) 精确参数计算计算双曲线函数。

利用公式sh(x+jy)=shxcosy+jchxsinych（x+jy)=chxcosy+jshxsiny将之值代入，便得II型电路的精确参数为[例2—5］有一台SFL120000/110型的向10kV网络供电的降压变压器，铭牌给出的实验数据为：试计算归算到高压侧的变压参数.解由型号知，各参数如下：例2—6 三相三绕组降压变压器的型号为SFPSL—120000/220，额定容量为120MVA/120MVA/60MVA,额定电压为:220kV/121kV/11kV,,, ，，，，，,求变压器归算到220kV 侧的参数，并作出等值电路。

解：（1）求各绕组的电阻同理可得：电阻计算如下:(2)求各绕组电抗电抗计算：变压器阻抗参数：（3）求导纳例2—7试计算2—15（a）所示输电系统各元件电抗的标幺值。

电力系统分析练习题库（含参考答案）一、单选题（共40题，每题1分，共40分）1、下列故障类型中，属于对称短路故障为（一）oA、$两相接地短路B、$三相短路$C、单相接地短路$D、$两相短路$正确答案：B2、发电机作为电源，一般额定电压比线路额定电压高（—），以补偿输电过程的电压损耗。

A、3%$B、$10%$C、$5%$D、$±5%正确答案：C3、电力系统的允许频率偏移为（一）。

A、$±0.5HzB N$-0.2~+0.5H Z$C、±0.2Hz$D、$±0.2〜±0.5HZ$正确答案：D4、快速控制调速汽门可以让加速面积（—）。

A、减小$B、$增加$C、$不变$D、$不确定正确答案：A5、某SF11-20000/110型双绕组变压器，铭牌数据：AP0=22kW,ΔPK=135kW,UK%=10.5,I0%=0.8,试计算折算到高压侧的电阻为（）。

A、$10QB、$6.088C、$0.408ΩSD、4.080$正确答案：D6、用对称分量法分析时，若各序分量具有独立性，则此电路应满足（一）。

A、$非线性、参数不对称$B、非线性、参数对称$C、$线性、参数对称D、$线性、参数不对称$正确答案：C7、短路的最大有效值电流主要是检验电气设备和载流导体的（一）。

A、断流能力$B、$热稳定性$C、$机械效应$D、$电流效应正确答案：A8、IOkV线路的平均额定电压为（一）。

A、$11kV$B、$10.5kV$C、$12kVD、10kV$正确答案：B9、提高系统暂态稳定性的原则（一）oA、尽可能的减小加速面积，增加最大可能的减速面积$B、$减小极限切除时间C、$尽可能的增加加速面积，减小最大可能的减速面积$D、$增大极限切除角$正确答案：A10、架空输电线路三相导线之间的几何平均距离越大，其单位长度的电纳（—）。

A、不变$B、$越大$C、$越小$D、$以上都有可能正确答案：C11、22OkV电力线路的平均额定电压为（一）。

一、 单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分） 1、对电力系统的基本要求是（ ）。

A 、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；B 、保证对用户的供电可靠性和电能质量；C 、保证对用户的供电可靠性，提高系统运行的经济性；D 、保证对用户的供电可靠性 2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。

A 、一级负荷；B 、二级负荷；C 、三级负荷；D 、特级负荷。

3、对于供电可靠性，下述说法中正确的是（ ）。

A 、所有负荷都应当做到在任何情况下不中断供电；B 、一级和二级负荷应当在任何情况下不中断供电；C 、除一级负荷不允许中断供电外，其它负荷随时可以中断供电；D 、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量的技术指标是（ ）。

A 、电压偏移、频率偏移、网损率；B 、电压偏移、频率偏移、电压畸变率；C 、厂用电率、燃料消耗率、网损率；D 、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（ ）。

A 、配电线路；B 、直配线路；C 、输电线路；D 、输配电线路。

6、关于变压器，下述说法中错误的是（ ）A 、对电压进行变化，升高电压满足大容量远距离输电的需要，降低电压满足用电的需求；B 、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；C 、当变压器原边绕组与发电机直接相连时（发电厂升压变压器的低压绕组），变压器原边绕组的额定电压应与发电机额定电压相同；D 、变压器的副边绕组额定电压一般应为用电设备额定电压的1.1倍。

7、衡量电力系统运行经济性的主要指标是（ ）。

A 、燃料消耗率、厂用电率、网损率；B 、燃料消耗率、建设投资、网损率；C 、网损率、建设投资、电压畸变率；D 、网损率、占地面积、建设投资。

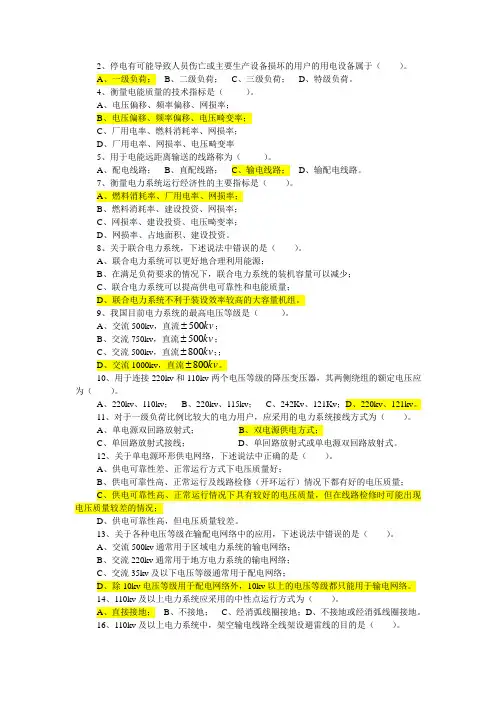

2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ ）。

A 、一级负荷； B 、二级负荷； C 、三级负荷； D 、特级负荷。

4、衡量电能质量的技术指标是（ ）。

A 、电压偏移、频率偏移、网损率； B 、电压偏移、频率偏移、电压畸变率； C 、厂用电率、燃料消耗率、网损率； D 、厂用电率、网损率、电压畸变率5、用于电能远距离输送的线路称为（ ）。

A 、配电线路；B 、直配线路；C 、输电线路；D 、输配电线路。

7、衡量电力系统运行经济性的主要指标是（ ）。

A 、燃料消耗率、厂用电率、网损率； B 、燃料消耗率、建设投资、网损率； C 、网损率、建设投资、电压畸变率； D 、网损率、占地面积、建设投资。

8、关于联合电力系统，下述说法中错误的是（ ）。

A 、联合电力系统可以更好地合理利用能源；B 、在满足负荷要求的情况下，联合电力系统的装机容量可以减少；C 、联合电力系统可以提高供电可靠性和电能质量；D 、联合电力系统不利于装设效率较高的大容量机组。

9、我国目前电力系统的最高电压等级是（ ）。

A 、交流500kv ，直流kv 500±； B 、交流750kv ，直流kv 500±； C 、交流500kv ，直流kv 800±；； D 、交流1000kv ，直流kv 800±。

10、用于连接220kv 和110kv 两个电压等级的降压变压器，其两侧绕组的额定电压应为（ ）。

A 、220kv 、110kv ；B 、220kv 、115kv ；C 、242Kv 、121Kv ；D 、220kv 、121kv 。

11、对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（ ）。

A 、单电源双回路放射式； B 、双电源供电方式；C 、单回路放射式接线；D 、单回路放射式或单电源双回路放射式。

12、关于单电源环形供电网络，下述说法中正确的是（ ）。

电力系统分析基础试卷1一、简答题（15分）电网互联的优缺点是什么？影响系统电压的因素有哪些？在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 电力系统的调压措施和调压方式有哪些？什么是短路冲击电流？产生冲击电流最恶劣的条件有哪些？二、1、（5分）标出图中发电机和变压器两侧的额定电压（图中所注电压是线路的额定电压等级）2、（5分）系统接线如图所示, 当 f 1 、f 2点分别发生不对称接地短路故障时, 试作出相应的零序等值电路。

(略去各元件电阻和所有对地导纳及变压器励磁导纳)T 3L G1T 2三、（15分）额定电压为110KV 的辐射型电力网，参数如图所示，求功率分布和各母线电压（注：必须考虑功率损耗，不计电压降落的横分量）。

四、（15后，系统的频率和发电机的出力各为多少？五、（15用户处应装电容器的容量是多少？（忽略电压降落的横分量影响）六、（15分）如图所示的简单系统，当f点发生BC相接地短路时，求: （注：图中参数为归算到统一基准值下的标么值SB=100MVA，UB=Uav）故障点A相各序电流和电压的有名值、A相各序电流向量图。

中性点电位Un是多少KV？Xn是否流过正、负序电流？ Xn的大小是否对正、负序电流有影响？七、（15分）电力系统接线如图所示，元件参数标于图中，当f点发生三相短路时，若要使短路后的短路功率Sf不大于250MVA，试求(SB=100MVA，UB= Uav)线路允许的电抗有名值XL？发电机G1、G2的计算电抗？一、简答题（25分）电力系统为什么不采用一个统一的电压等级，而要设置多级电压？什么是电压损耗、电压降落、电压偏移？电力系统采用分裂导线有何作用？简要解释基本原理。

在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知数和未知数各是什么？ 什么是电力系统短路故障？故障的类型有哪些？二、(15分)在如图所示的两机系统中，PGN1=450MW ，σ1%=5；PGN2=500MW ，σ2%=4。

电力系统分析 I-学习指南一、填空题1.电力系统有___ __ _和两种输电方式。

2.电力系统中的有功电源有；我国规定电力系统的额定频率为 Hz .3.组成电力系统的四类元件包括发电机、电力线路、____ ____和各种用电设备。

4.电能质量的三个主要指标是、和波形。

5.电力系统运行的基本要求有、和优质性。

6.输电线路的电阻反映输电线路的效应，电导反映输电线路的效应。

7.用功率和阻抗表示的电压降纵分量的表达式为。

8.当系统中出现有功功率不平衡，如有功功率电源不足或负荷增大时，将会引起频率；从可调容量和调整速度这两个对调频厂的基本要求出发，系统中一般应选作调频厂。

9.采用分裂导线的目的是电抗。

10.高峰负荷时升高电压（取1.05U N），低谷负荷时降低电压（取U N）的中枢点电压调整方式称为。

11.电力系统潮流计算时节点分为PQ 节点、PV 节点和三种类型。

12.高峰负荷时中枢点电压不低于1.025 U N ，低谷时不高于1.075 U N的电压调整方式称为。

13.发电机的额定电压比线路额定电压高 % ，直接与发电机相连的变压器一次侧的额定电压应发电机的额定电压。

14.电力系统潮流计算时节点分为、和平衡节点三种类型。

15.当系统出现无功功率过剩时，系统各负荷电压将。

16.若某系统的线电压基准值取U B,功率基准值取S B，则其阻抗的基准值Z B（用U B和S B表示）可以表示为。

17.升压变压器二次侧额定电压比线路额定电压高 %.18.电压偏移是线路或变压器的一端的实际运行电压与的数值差。

19.当系统中出现有功功率不平衡，如有功功率电源富余或负荷减小时，将会引起频率。

20.电力系统有功功率的一次调整指的是由发电机组的对变动幅度很小的负荷引起的频率偏移所进行的调整；二次调整指由发电机的对变动幅度较大的负荷引起的频率偏移所进行的调整。

21.环网潮流的自然分布是按线路的__ __来分布的。

22.电力系统电压的运行管理主要是通过对电压中枢点电压的监视和控制来实现的，中枢点的调压方式有、和三种。

作业题一参考答案一、填空题1．降压变压器高压侧的主分接头电压为220kv ，若选择＋2×2.5%的分接头，则该分接头电压为 231KV 。

2．电力系统中性点有效接地方式指的是 中性点直接接地 。

3．输电线路的电气参数包括电抗、电导、电纳和 电阻 。

4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路 额定电压 的数值差。

5．电力系统的潮流分布一般是用各节点的电压和 功率 表示。

6．调整发电机组输出的有功功率用来调整电力系统运行的 频率 。

7．复合故障一般是指某一时刻在电力系统 二个及以上地方 发生故障。

8．用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 零 。

9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的 3 倍。

10．减小输出电元件的电抗将 提高（改善） 系统的静态稳定性。

二、单项选择题在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

11．同步发电机的转速和系统频率之间是否有严格的关系（ ② ）①否 ②是 ③不一定 ④根据发电机的形式定12．三绕组变压器的结构、通常将高压绕组放在（ ③ ）①内层 ②中间层 ③外层 ④独立设置13．中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（ ③ ）①全补偿 ②欠补偿 ③过补偿 ④有时全补偿，有时欠补偿14．三相导线的几何均距越大，则导线的电抗（ ② ）①越大 ②越小 ③不变 ④无法确定15．变压器的电导参数G T ，主要决定于哪一个实验数据（ ① ）①△P O ②△P K ③U K % ④I O %16.当功率的有名值为s ＝P ＋jQ 时（功率因数角为ϕ）取基准功率为S n ，则有功功率的标么值为（ ③ ） ①ϕcos S P n ⋅ ②ϕsin S P n ⋅ ③n S P ④nS cos P ϕ⋅17.环网中功率的自然分布是（ ④ ）①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布 ④与阻抗成反比分布18．电力系统中PQ 节点的数量（ ② ）①全都是 ②大量的 ③少量的 ④必有且一般只设一个19．潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（④ ）①|-j i δδ｜>|-j i δδ｜min ②|-j i δδ｜<|-j i δδ｜min③|-j i δδ｜>|-j i δδ｜max ④|-j i δδ｜<|-j i δδ｜max20．在同一时间内，电力网的电能损耗与供电量之比的百分值称为（ ② ）①负载率 ②网损率 ③供电率 ④厂用电率21．电力系统的频率主要决定于（ ① ）①有功功率的平衡 ②无功功率的平衡③电压质量 ④电流的大小22．关于顺调压电压调整方式的描述，错误的是（ ② ）①高峰负荷时允许中枢点电压略低②低谷负荷时允许中枢点电压略低③适用于用户对电压要求不高的场合④适用于供电线路不长的场合23．通过改变变压器变比，实质上（ ③ ）①改变了电压损耗的数值 ②改变了负荷变化时次级电压的变化幅度③改变了电力网的无功功率分布 ④增加了整个电力系统的无功功率容量24．三相短路时，非周期分量极小值，只能是在某种情况（① ）①一相中出现 ②同时在两相中出现③三相均不出现 ④只有故障相出现其它相不出现25．同步机的各种电抗间关系为(③ )①'x "x x x d d q d >>> ②"x 'x x x d d d q >>>③ "x 'x x x d d q d >>> ④"x x 'x x d q d d >>>26.若ac 两相发生短路，则基准相选择为( ② )①a 相 ②b 相 ③c 相 ④a 相和c27．下网K 点发生两相短路接地，其复合序网为图所示( ③ )(其中，1,2，0分别为正序、负序、零序阻抗)28．越靠近电源点负序电压越( ① )①低 ②高 ③不变 ④无法确定29．作为判据0d dP E >δ主要应用于分析简单系统的（ ③ ） ①暂态稳定 ②故障计算 ③静态稳定 ④调压计算30．分析简单系统的暂态稳定性可以应用（ ② ）①等耗量微增率准则 ②等面积定则 ③小干扰法 ④对称分量法三、简答题31．电力变压器的主要作用是什么？答：电力变压器的主要作用是升高或降低电压，另外还起到将不同电压等级电网相联系的作用。

电力系统分析题库+答案一、单选题（共40题，每题1分，共40分）1、变压器的电阻RT，主要决定于哪一个实验数据(____)。

A、△PO$B、$UK%$C、$I0%D、$△Pk$正确答案：D2、(____)电网采用中性点不直接接地方式。

A、35kV及以下$B、$35kV及以上$C、$ll0kV及以下$D、$110kV及以上正确答案：A3、电力系统的横向故障指的是(____)。

A、$过载B、$断线故障$C、$系统振荡$D、短路故障$正确答案：D4、中性点经消弧线圈接地，一般实践中采用(____)。

A、$全补偿$B、$短路点不同，补偿形式不同C、欠补偿$D、$过补偿$正确答案：D5、当故障切除时间(____)极限切除时间，系统具有暂态稳定性。

A、$不确定B、$小于$C、$相等$D、大于$正确答案：B6、架空输电线路三相导线之间的几何平均距离越大,其单位长度的电抗(____)。

A、越大$B、$越小$C、$不变$D、$不确定正确答案：A7、当发电设备发生偶然性事故时，为维持系统正常供电，频率不受影响，这种备用是(____)。

A、$国民经济备用B、负荷备用$C、$事故备用$D、$检修备用$正确答案：C8、电容器并联在系统中，它发出的无功功率与并联处的电压(____)。

A、$平方成正比$B、$立方成正比$C、$无关D、一次方成正比$正确答案：A9、三相短路的附加电抗等于(____)。

A、$负序电抗并联零序电抗B、$负序电抗$C、0$D、$负序电抗串联零序电抗$正确答案：C10、三相导线水平布置，相邻导线间的的距离为6米，几何均距为(____)。

A、6m$B、$10.39m$C、$7.56m$D、$12m正确答案：C11、某电厂中由两台型号相同100MW的汽轮机组，调差系数为4，机组满载时的频率为49.5Hz,发电厂的功率为100MW时的频率为(____)。

A、$50Hz$B、$50.05HzC、51Hz$D、$50.5Hz$正确答案：D12、我国电力系统的额定频率为(____)。

一、填空题（10分，每题2分） 1. 无功功率的单位是（MVar ），有功功率的单位是（MW ）。

2. 20万千瓦=(200 ) MW ，220kV=（22 ）万伏。

3. 变压器短路损耗单位为kW 、额定容量单位为MV A 、额定电压单位为kV 表示时变压器的电阻T R =（221000k N NP U S ）Ω。

4. 输电效率%=（21100P P ⨯）。

5. 电力系统一次调频由（调速器）动作实现，二次调频由（调频器）动作实现。

二、简答题（30分，每小题5分）1. 我国电力网的额定电压等级有哪些？与之对应的平均额定电压是多少？2. 架空输电线路为什么要进行换位，画出一个整循环的换位图？ 答：使三相参数平衡，避免由于参数不平衡称引起不对称电流。

3. 在复杂电力系统潮流的计算机算法中，节点被分为几种类型，已知量和未知量各是什么？ 答：分三种类型（1）PQ 节点：已知Pi,Qi ，求,ei, fi （ Ui, δi, ），如负荷节点（或发固定功率的发电机节点），数量最多；（2）PV 节点：已知Pi, Ui ，求, Qi, δi, ，对电压有严格要求的节点，如电压中枢点；（3）平衡节点：已知Ui ， δi,，求, Pi, Qi, ，只设一个。

4. 电力系统的调压措施有哪些？ 答：（1）借改变发电机端电压调压；（2）借改变变压器变比调压； （3）借改变系统参数调压；（4）借改变系统无功分布调压。

5. 什么是短路冲击电流？产生冲击电流的条件有哪些？ 答：短路冲击电流指短路后出现的最大电流瞬时值。

产生条件：（1）短路前为空载（2）短路回路为纯L 电路（3）短路瞬间0U =即0o α=或180o α=6. 哪些种类的短路故障会产生零序电流？零序电流和直流电流有何区别？ 答：单相接地短路和两相短路故障会产生零序电流。

零序电流三相大小幅值相等，相位相同，但是是正弦交流量，而非直流量。

三、（10分）系统接线如图所示, 当 f 1 、f 2点分别发生不对称接地短路故障时, 试作出相应的零序等值电路。

电力系统分析测试题含答案一、单选题（共40题，每题1分，共40分）1、两相短路的附加电抗等于(____)。

A、负序电抗串联零序电抗B、负序电抗C、0D、负序电抗并联零序电抗正确答案：B2、用对称分量法分析时，若各序分量具有独立性，则此电路应满足(____)。

A、非线性、参数不对称B、线性、参数对称C、非线性、参数对称D、线性、参数不对称正确答案：B3、恒调压中枢点的电压为(____)。

A、最大负荷时为1.05UN，最小负荷时为UNB、最大负荷时，不低于1.075UN；最小负荷时，不高于1.025UNC、任何情况下，电压都在1.02-1.05UND、最大负荷时，不低于1.025UN；最小负荷时，不高于1.075UN正确答案：C4、三绕组降压变压器，当功率主要由高压侧向中压侧输送时，绕组的排列方式，居中绕组为(____)。

A、依据电压等级不同，绕组的排列情况不同B、低压绕组C、高压绕组D、中压绕组正确答案：D5、下列属于无功负荷的是(____)。

A、异步电动机B、线路C、电导D、电阻正确答案：A6、用于连接220kV和110kV两个电压等级的降压变压器，其两侧绕组的额定电压应为(____)。

A、220kV,115kVB、242kV,12lkVC、220kV,110kVD、220kV,121kV正确答案：D7、某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。

A、0.0294B、0.05C、0.03D、0.0286正确答案：B8、电力系统无功过剩时，会造成(____)。

A、频率降低B、电压降低C、电压升高D、频率升高正确答案：C9、LGJ-120的单位长度的电阻是(____)。

A、0.5Ω/kmB、025Ω/kmC、0.24Ω/kmD、0.13Ω/km正确答案：D10、电力系统短路故障计算主要求取的物理量是(____)。

A、电流，电抗B、电压，电流C、电阻，电抗D、电阻，功率正确答案：B11、500kV系统中性点运行方式经常采用(____)。

自测题（一）—电力系统的基本知识一、 单项选择题（下面每个小题的四个选项中，只有一个是正确的，请你在答题区填入正确答案的序号，每小题2.5分，共50分）1、对电力系统的基本要求是（ 1 ）。

A 、保证对用户的供电可靠性和电能质量，提高电力系统运行的经济性，减少对环境的不良影响；2、停电有可能导致人员伤亡或主要生产设备损坏的用户的用电设备属于（ 1 ）。

A 、一级负荷；3、对于供电可靠性，下述说法中正确的是（ 4 ）。

D 、一级负荷在任何情况下都不允许中断供电、二级负荷应尽可能不停电、三级负荷可以根据系统运行情况随时停电。

4、衡量电能质量的技术指标是（ 2 ）。

电压，频率B 、电压偏移、频率偏移、电压畸变率；5、用于电能远距离输送的线路称为（ 3 ）。

C 、输电线路；6、关于变压器，下述说法中错误的是（ 2 ）B 、变压器不仅可以对电压大小进行变换，也可以对功率大小进行变换；7、衡量电力系统运行经济性的主要指标是（ 1 ）。

A 、燃料消耗率、厂用电率、网损率；8、关于联合电力系统，下述说法中错误的是（ 4 ）。

A 、联合电力系统可以更好地合理利用能源；B 、在满足负荷要求的情况下，联合电力系统的装机容量可以减少；C 、联合电力系统可以提高供电可靠性和电能质量；D 、联合电力系统不利于装设效率较高的大容量机组。

9、我国目前电力系统的最高电压等级是（ 4 ）。

D 、交流1000kv ，直流kv 800 。

10、用于连接220kv 和110kv 两个电压等级的降压变压器，其两侧绕组的额定电压应为（ 4 ）。

A 、220kv 、110kv ；B 、220kv 、115kv ；C 、242Kv 、121Kv ；D 、220kv 、121kv 。

11、对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（ 2 ）。

B 、双电源供电方式；12、关于单电源环形供电网络，下述说法中正确的是（ 3 ）。

C 、供电可靠性高、正常运行情况下具有较好的电压质量，但在线路检修时可能出现电压质量较差的情况；13、关于各种电压等级在输配电网络中的应用，下述说法中错误的是（ 4 ）。

电力系统分析一、填空题1．中性点不接地系统，发生单相接地故障时，故障相电压为。

2．当计算电抗X js> 时，短路电流的周期分量保持不变。

3．输电线路的正序阻抗与负序阻抗大小。

4．电力系统中，各支路的电流分布系数的和等于。

5．电力系统中无功电源包括调相机、静止补偿器、发电机和。

6．电力系统中发电机调压一般是采用调压方式。

7．正常条件下，输电线路的电导参数认为等于。

8．采用分裂导线后，线路的自然功率比普通线路的。

9．冲击电流的计算是短路故障发生后周期的可能短路电流的最大值。

10．、有功日负荷预测的依据是曲线。

11. 电力系统静态稳定性的判据。

12. 系统f点发生a、c两相短路时的原始边界条件为。

13. Y/D-11接线的变压器，其D侧正序电流超前Y侧正序电流度14. 电力系统接线图分为和电气接线图。

15. K s表示的单位调节功率，K G表示发电机的单位调节功率16. 影响变压器零序电抗的因素有变压器的类型，中性点是否接地，以及绕组接线方式。

17. 系统发生不对称短路时，从故障点到发电机，正序电压。

18. 已知系统的基准电压U B，基准容量S B，则阻抗的基准值为。

19. 如果短路点距异步电动机端点较近时，有可能，异步电动机改作发电机运转，将向系统供出反馈电流。

20. 频率的变化取决于系统的功率的变化。

21. 电力系统运行的基本要求有供电可靠性、良好的电能质量和。

22 当负荷在两台机组间分配时，如果燃料耗量微增率相等，则所需要的总的燃料。

23. 一次调频由发电机的进行，二次调频由发电机的进行。

24. 电力网的损耗电量占供电量的百分值叫做电力网的。

25. 加速过程中发电机输出电磁功率所作的功减速过程中转子消耗的动能，系统才能保持暂态稳定。

26. 中枢点的调压方式有常调压、和顺调压。

27. 二次调频可以实现调频。

28. 发电机的额定电压比系统额定电压%。

29.以等值电源容量为基准容量的转移电抗称为。

一、 简答题1简述电力系统、电力网和动力系统这几个概念的联系和区别。

2电力系统运行的特点和要求分别是什么？3什么是短路故障？不对称故障有哪些种类？4短路故障的后果是什么？5什么情况下可认为电源为无限大功率电源？它的特点是什么？6电压偏移的定义是什么？7当变压器带有一定负荷时，在其中要产生哪些功率损耗？空载时有无损耗？为什么？8电力线路的正序电抗和负序电抗是否相等？二、 计算题1有一回电压等级为 110kV ，长为100km 的输电线路，电阻 r 1=0.21 Q /km ，电抗x i =0.415 Q /km ,电纳b 1=2.84 x 10-S/km ,末端接一台容量为 31.5MVA 的降压变压器， 变比为110/11kV 。

如图1所示。

变压器参数为 P<= 190kW U%=10.5, F b = 31.05kW , |。

％= 0.7。

当A 点实际电 压为115kV 时，求A C 二点间的电压损耗及 B 点和C 点的实际电压。

3系统如图3所示。

d 点发生三相短路，变压器 T 2空载。

求：（1）求用标幺值表示的等值网络；（2）短路处起始次暂态电流和短路容量；（3）计算短路冲击电流；（4）若电源容量为无试画出双绕组变压器等值电路。

5试画出电力线路等值电路。

6电力系统中性点接地方式有哪些？各有什么特点？7我国的电压等级有哪些？简述对用电设备、发电及和变压器额定电压的规定。

8试分别说明电压损耗和电压降落的概念。

二、计算题A 100km2如图2所示网络，求短路冲击电流、短路电流SFL1-31500/110 ko - 110/11kV10.5kV200MVA115/38.5kVU k %=10.5 L=50km 2 X 3.2MVA X 1=0.4O/km 35/10.5kV U k %=7限大，试计算短路冲击电流。

1200km 0.4Q /km （每） 31.5MVA U d %=10.5E d =1.08 10.5/121 kV 110/10.5 kV电力系统等值网络中，有名制和标么制分别表示什么含义？采用标么值计算有什么优点? 不对称短路有哪些短路形式？30MVA 31.5MVA 线路并联电容会增大还是变小0.51有一回电压等级为 110kV ,长为200km 的输电线路，电阻r i =o.i Q /km ,电抗x i =0.4 Q /km , 电纳6=2.84 x 10-6S/km ，试画出其等值电路并计算电力线路等值阻抗及对地导纳。

电力系统分析练习题（附参考答案）一、单选题（共100题，每题1分，共100分）1、系统中有功功率不足，会造成( )。

A、电压水平上升；B、频率下降。

C、电压水平下降；正确答案：B2、电力系统潮流计算中变压器采用型等值电路，而不采用T型等值电路的原因是（）。

A、采用B、采用C、采用采用D、采用采用正确答案：C3、通常有载调压变压器的可调抽头在变压器的哪一侧？( )A、高压侧B、两侧C、低压侧D、不一定正确答案：A4、对电力系统运行的基本要求是：A、在安全前提下，保证质量，力求经济；B、在安全前提下，力求经济，保证质量。

C、在优质前提下，保证安全，力求经济；D、在经济前提下，保证安全，力求优质；正确答案：A5、分裂导线的电抗比普通钢芯铝绞线的电抗A、小B、相等C、不确定D、大正确答案：A6、系统发生单接地短路故障时，复合序网的连接方式为（）A、正序、负序并联、零序网开路B、正序、负序、零序串联C、零序、负序并联，正序开路D、正序、零序并联、负序开路正确答案：B7、在电力系统的下列接线方式中，属于有备用接线的是（）A、单回路链式接线B、单回路放射式接线C、单回路干线式D、两端供电网正确答案：D8、当系统频率发生变化后，发电厂依据调度员命令增减负荷，属于频率的（）调整A、四次B、三次C、二次D、一次正确答案：C9、在下面给出的各组电压中，完全属于电力系统额定电压的一组是（）。

A、500kv、220kv、110kv、35kv、10kv。

B、500kv、230kv、121kv、37kv、10.5kv；C、525kv、242kv、121kv、38.5kv、11kv；D、525kv、230kv、115kv、37kv、10.5kv；正确答案：A10、输电线路单位长度的电阻主要决定于（）A、材料和对地高度B、电晕损耗和电压C、几何均距和半径D、材料和粗细正确答案：D11、不计短路回路电阻时，短路冲击电流取得最大值的条件是（）。

电力系统分析试卷及答案HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电力系统分析练习题一、简答题1、电力线路的正序电抗与零序电抗是否相等？2、在220kV及以上的超高压架空线路上，普遍采用分裂导线，采用分裂导线后，线路电感、线路并联电容会增大还是变小？3、动力系统、电力系统和电力网的基本构成形式如何？4、电力变压器的主要作用是什么？5、采用标么值计算有什么优点？6、对电力系统运行的要求是什么？7、试画出单相变压器等值电路。

8、试画出电力线路等值电路。

二、如图所示的电力系统1.确定发电机G，变压器T-1、T-2、T-3，线路L-1、L-2、L-3及电容器Y c的额定电压；2.给出其稳态分析时的等值电路；3.输电线路L-3阻抗为5+j20Ω（忽略并联支路），末端有功功率为10MW，功率因数为0.80（感性），末端电压为35kV，计算线路L-3的功率损耗和电压损耗；4.条件同3，但功率因数提高到0.90（感性），请问线路L-3的功率损耗和电压损耗会增加还是减少三、电力系统接线如下图所示，电网各级电压示于图中，求1)发电机和各变压器高低压侧额定电压；2)设T-1 高压侧工作于+2.5%抽头，T-2工作于主抽头，T-3高压侧工作于-5%抽头，求各变压器实际变比。

四93kW,短路电压耗、G、B。

五、一容量比为90/90/60兆伏安，额定电压为220/38.5/11千伏的三绕组变压器。

工厂给出试验数据为：ΔP s’(1-2)=560千瓦，ΔP s’(2-3)=178千瓦，ΔP s’(3-1)=363千瓦，V S（1-2）%=13.15, VS（2-3）%=5.7, VS（3-1）%=20.4,ΔP=187千瓦，I0 %=0.856。

试求归算到220千伏侧的变压器参数。

（注：功率值未归算，电压值已归算）六、已知某一变压器参数如表1所示。

表1变压器绕组电阻、漏抗、励磁支路电导和励磁支路电纳的计算公式分别为：1、试计算变压器绕组电阻、漏抗的有名值；2、设S B=100MVA ，110kV 级为基本级，U B=121kV ，试计算变压器绕组电阻、漏抗的标幺值。
