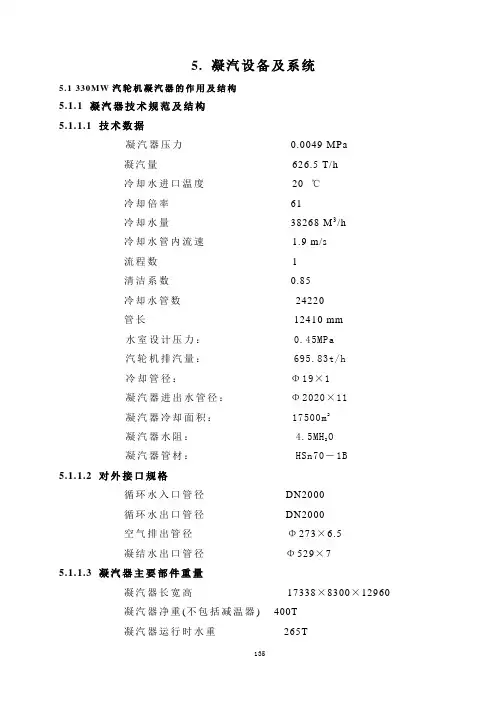

5. 凝汽设备及系统5.1 330MW汽轮机凝汽器的作用及结构5.1.1 凝汽器技术规范及结构5.1.1.1技术数据凝汽器压力0.0049 MPa凝汽量626.5 T/h冷却水进口温度20℃冷却倍率61冷却水量38268 M3/h冷却水管内流速 1.9m/s流程数1清洁系数0.85冷却水管数24220管长12410 mm水室设计压力：0.45MP a汽轮机排汽量：695.83t/h冷却管径：Φ19×1凝汽器进出水管径：Φ2020×11凝汽器冷却面积：17500m2凝汽器水阻： 4.5M H2O凝汽器管材：H Sn70－1B5.1.1.2对外接口规格循环水入口管径DN2000循环水出口管径DN2000空气排出管径Φ273×6.5凝结水出口管径Φ529×75.1.1.3凝汽器主要部件重量凝汽器长宽高17338×8300×12960凝汽器净重(不包括减温器) 400T凝汽器运行时水重265T汽室中全部充水的水重530T管子重147T5.1.2 功能与结构5.1.2.1凝汽器主要功能a)凝汽器凝结从低压缸排出的蒸汽。
b)热井储存凝结水并将其排出。
c)凝汽器也用于增加除盐水（正常补水）以及抽空气等。
5.1.2.2结构说明凝汽器结构为单壳体、对分、单流程、表面式。
凝汽器为单壳体对分单流程表面式凝汽器，它在低压缸下部横向布置。
凝汽器壳体置于弹簧支座上，其上部与汽机排汽缸采用刚性连接。
循环水流经凝汽器管束使凝汽器壳体内汽机排汽凝结，凝结水聚集在热井内并由凝结水泵排走。
凝汽器壳体内布置管束，热井置于壳体下方,正常水位时其水容积为不少于4分钟凝结水泵运行时流量。
凝汽器由外壳和管束组成单流程,管子为铜合金管,用淡水冷却。
凝汽器管束布置为带状管束，又称“将军帽”式布置，形状见图5—1。
图5—1 凝汽器管束布置简图凝汽器喉部和汽轮机低压缸排汽管连接，上接径口尺寸：7532×6352分两半制造，即7890×3355×1980，接颈壁板用厚16mm、20g钢板。
第一篇汽轮机本体结构及运行第一章汽轮机本体结构第一节本体结构概述我公司300MW机组汽轮机是上海汽轮机有限公司生产的引进型、亚临界、一次中间再热、单轴、双缸双排汽、高、中压合缸、抽汽凝汽式汽轮机。

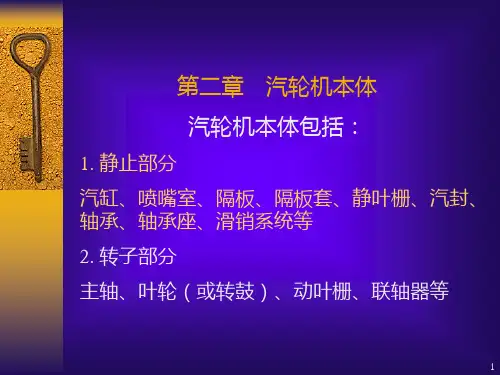

该汽轮机本体由转动和静止两大部分构成。
转动部分包括动叶栅、叶轮、主轴、联轴器及紧固件，静止部分包括汽缸、喷嘴室、隔板套（静叶持环）、汽封、轴承、轴承座、滑销系统机座及有关紧固件。
本机通流部分由高、中、低三部分组成，高压汽缸内有一个部分进汽调节的冲动级和11个反动式压力级，中压汽缸内有9个反动式压力级，低压部分分为两分流式，每一分流由7个反动式压力级组成，全机共35级。
高压蒸汽经主汽阀、调节汽阀，然后由高压上缸三个和下缸三个进汽套管连接到高压缸的喷嘴室，蒸汽在高压缸内做完功，通过高压外下缸的一个排汽口流到锅炉再热器，从再热器通过两个再热主汽阀、调节汽阀从中压缸下部进入中压缸的进汽室，蒸汽流经中压叶片，通过连通管到低压缸，再由低压叶片通道的中央，分别流向两端的排汽口。
本机高、中、低压缸均设有抽汽口，共有8级，抽汽口的分布见下表。
对本机的各动、静部件，将在本章中分别介绍。
第二节技术规范及主要性能一、技术规范型号： C300-16.67/0.8/538/538型式：亚临界，一次中间再热，单轴，双缸双排汽，高、中压合缸，抽汽凝汽式额定功率： 300MW额定转速： 3000r/min额定蒸汽流量： 907t/h主蒸汽额定压力： 16.67Mpa主蒸汽额定温度： 538℃再热蒸汽额定压力： 3.137Mpa再热蒸汽额定温度： 538℃额定排汽压力： 0.00539Mpa额定给水温度： 273℃额定冷却水温度： 20℃回热级数： 3级高压加热+1级除氧加热+4级低压加热给水泵驱动方式：小汽轮机驱动低压末级叶片长： 905mm净热耗率： 7892kj/kw.h（额定工况下）临界转速：高中压转子一阶：1732r/min；二阶：＞4000r/min低压转子一阶：1583r/min；二阶：＞4000r/min 振动值：工作转速下轴颈振动值≤0.075mm；过临界时轴颈振动最大允许值0.2mm。
（培训体系）汽轮机培训教材(PPT)前言为加强运行人员的技术培训，早日给以后机组的安全稳定运行奠定一个良好的理论基础，特编写该培训教材。
本书主要依据《汽轮机设备》、《电力安规》、《设备说明书及技术规范》等资料，内容主要包括汽机方面的各个主要系统、机组起停及运行维护、主要试验等。
因水平有限，并且受到资料欠缺的限制，尽管我们作了较大努力，但肯定存在不少谬误，万望大家批评并斧正。
编者2002．2．06目录第一章循环水系统第二章开式水系统第三章闭式水系统给水系统及泵组运行第四章凝结水系统第五章给水系统及泵组运行第六章辅汽系统第七章轴封汽系统第八章真空系统第九章主、再热蒸汽及旁路系统第十章汽轮机供油系统（润滑油、EH油）第十一章发电机氢气系统第十二章发电机密封油系统第十三章发电机定子冷却水系统第十四章DEH操作说明第十五章汽轮机的启停第十六章汽轮机快速冷却装置第十七章汽机试验第一章循环水系统一、系统概述循环水系统在全厂各种运行条件下连续供给冷却水至凝汽器，以带走主机及给水泵小汽轮机所排放的热量。
循环水系统并向开式冷却水系统及水力冲灰系统供水。
补给水系统向循环水系统中的冷却水塔水池供水，以补充冷却塔运行中蒸发、风吹及排污之损失。
在电厂运行期间循环水系统必须连续的运行。
该系统配置有自动加氯系统，以抑制系统中微生物的形成。
补充水系统采用弱酸处理，使循环水系统最大浓缩倍率控制在5.5倍左右。
为维持循环水系统的水质，系统的排污水部分从冷却塔水池排放，部分从凝汽器到冷却塔出水管上排放供除灰渣系统，有补充水系统补充循环水系统中的水量损失。
凝汽器冷却水量按夏季凝汽量时冷却倍率为55倍计算。
夏季工况时主机排汽量A(1226.8)T/H。
小机排汽量191.4T/H，则凝汽器冷却水量为（A+B）*55=78000T/H二．循环水塔：我厂每台汽轮发电机组，配一座自然通风双曲线型冷水塔；安装三台循环水泵；一条循环水压力进、水管道。
