电厂凝结水系统

凝结水系统概述凝结水系统是指将热能转化为冷凝水的技术和设备，在工业和商业领域中被广泛应用。

本文将对凝结水系统进行概述，介绍其原理、应用领域以及优势。

一、凝结水系统的原理凝结水系统基于物质的凝结原理，利用冷凝器将蒸汽或气体中的水蒸气冷却至低温状态，使其由气态转变为液态，形成冷凝水。

这些冷凝水可以被回收利用，从而提高能源利用效率。

二、凝结水系统的应用领域1. 能源生产与供应：凝结水系统在发电厂和热电厂中广泛应用。

通过回收充分利用冷凝水，可以提高热电能的转化效率，降低燃料消耗。

2. 制冷与空调：凝结水系统是空调和制冷设备中至关重要的组成部分。

通过回收冷凝水，不仅可以提高制冷效率，还可以减少水资源的浪费。

3. 医药制造：在医药制造过程中，凝结水系统可以用于加热和冷却处理，保证产品质量和生产效率。

4. 化工工艺：化工过程中常常需要进行冷凝操作，凝结水系统可以高效地实现这一需求，提高化工生产效率。

5. 食品加工与饮料生产：凝结水系统可以应用于食品加工与饮料生产中的冷却、消毒和清洗等环节，确保产品的安全和质量。

三、凝结水系统的优势1. 节约能源：凝结水系统可以回收利用热能，提高能源利用效率，减少能源的浪费。

2. 节约水资源：凝结水系统可以回收利用水资源，减少水的消耗，降低环境对水资源的压力。

3. 提高生产效率：凝结水系统可以加快生产速度，降低能源成本，提高产品质量和生产效率。

4. 环保可持续：凝结水系统具有环保的特点，通过减少能源消耗和水资源浪费，有助于减少对环境的影响，实现可持续发展。

5. 经济效益：凝结水系统的应用可以降低能源和水资源的成本，提高企业的竞争力和经济效益。

总结：凝结水系统作为一种能源和水资源利用技术，已被广泛应用于各个领域。

通过回收利用凝结水，可以提高能源利用效率，减少能源和水资源的浪费，同时还能提高生产效率和经济效益。

在未来的发展中，凝结水系统将继续发挥重要的作用，为企业和社会带来更多的益处。

火力发电厂凝结水系统特点及运行问题摘要:本文主要介绍了火力发电厂凝结水系统布置特点,讨论分析了凝结水再循环管道振动原因,提出减振措施减小管道振动,以提高凝结水系统的可靠性和经济性,确保机组安全高效运行。

关键词:凝结水再循环管道振动原因减振措施管道振动火力发电厂凝结水系统包括从热井至除氧器之间的管道、阀门、支吊架及其零部件。

具体系统包括:热井至除氧器的主凝结水管道及其至热井再循环管道;凝结水管至各用户的杂项管道;储水箱有关管道;由凝结水主管至凝结水储水箱的凝结水热井放水管道;由化学补充水至凝结水储水箱的补水管道;储水箱的溢放水管道等。

主要设备包括:凝汽器、凝结水泵、凝结水精处理装置、轴封冷却器、低压加热器、除氧器、凝结水储水箱。

火力发电厂凝结水系统的主要功能是将凝结水从凝汽器热井送到除氧器,为了保证系统安全可靠运行和提高循环热效率,在输送过程中对凝结水系统进行控制、除盐、加热、除氧等一系列必要环节。

凝结水系统的设备及系统布置以某国产300 MW机组为例。

该工程凝结水系统主要包括:凝汽器、两台100%容量筒袋形变频调速凝结水泵、一台轴封加热器、四台低压加热器、一台除氧器、一台凝结水贮水箱和一台凝结水输送水泵,凝结水精处理采用中压系统。

在凝结水泵出口至轴封加热器之间,称为凝结水杂用母管,母管接有其他设备用水的管道。

轴封加热器和低压加热器设有旁路系统,防止因加热器内部泄露而导致凝结水系统的中断,从而迫使机组停运。

轴封冷却器出口凝结水管道上设有最小流量再循环系统至凝汽器,最小流量再循环取凝泵和轴封冷却器要求的最小流量较大者,以冷却机组启动及低负荷时轴封漏汽和门杆漏汽,满足凝结水泵低负荷运行的要求,在机组正常运行中,调整凝结水母管压力。

在5号低压加热器出口阀门前,引出一路管道,上装启动放水门,作用是在机组启动初期,凝结水水质不合格,不能输送到除氧器,通过放水管道将不合格的凝结水排地沟。

凝结水贮水箱配凝结水输送泵,仅在机组启动时给系统充水及锅炉充水。

凝结水系统介绍凝结水系统是一种用于回收和利用工业过程中产生的废热的设备。

在许多工业领域，例如发电厂、炼油厂和化工厂等，废热是一种宝贵的能源资源，如果不加以利用就会浪费掉。

而凝结水系统的作用就是通过收集和处理废热中的水蒸汽，将其凝结为液体水，并将其用于其他工艺流程或提供给其他系统使用。

凝结水系统的工作原理是基于水的特性和物理原理。

当热水蒸汽遇冷后，温度下降，水蒸汽会凝结成液体水。

凝结水系统利用这一原理，通过降温装置和冷凝器将废热中的水蒸汽冷却、凝结，然后通过收集和处理设备将凝结水与其他流体分离，得到纯净的液体水。

凝结水系统通常包括以下几个主要组成部分：1. 冷凝器：冷凝器是凝结水系统的核心设备，用于将水蒸汽冷却、凝结成液体水。

冷凝器通常采用换热器的形式，通过传热管或板式换热器将热水蒸汽与冷却介质进行热交换，使水蒸汽的温度降低到凝结点以下，从而使其凝结成液体水。

2. 分离设备：分离设备用于将凝结水与其他流体分离，以便得到纯净的液体水。

常见的分离设备包括沉淀池、离心分离器和过滤器等。

这些设备可以去除悬浮颗粒、沉淀物和其他杂质，使凝结水达到一定的水质要求。

3. 处理设备：处理设备用于对凝结水进行进一步处理，以满足特定的要求。

根据不同的应用场景，处理设备可以包括脱气器、除盐设备、pH调节器等。

这些设备可以去除水中的气体、溶解性盐分和调节水的酸碱度，使凝结水达到特定的水质标准。

4. 储存和供应系统：凝结水系统还需要具备储存和供应水的功能。

储存系统通常包括水箱或水塔等设备，用于储存凝结水。

供应系统则包括输送管道、泵站等设备，用于将凝结水输送到需要的地方，供给其他工艺流程或其他系统使用。

凝结水系统的优点在于能够回收和利用工业过程中产生的废热，实现资源的最大化利用。

通过凝结水系统，废热中的水蒸汽可以被有效地回收和利用，不仅可以降低能源消耗和环境污染，还可以降低生产成本。

此外，凝结水系统还可以改善工业过程中的热工性能，提高产品质量和生产效率。

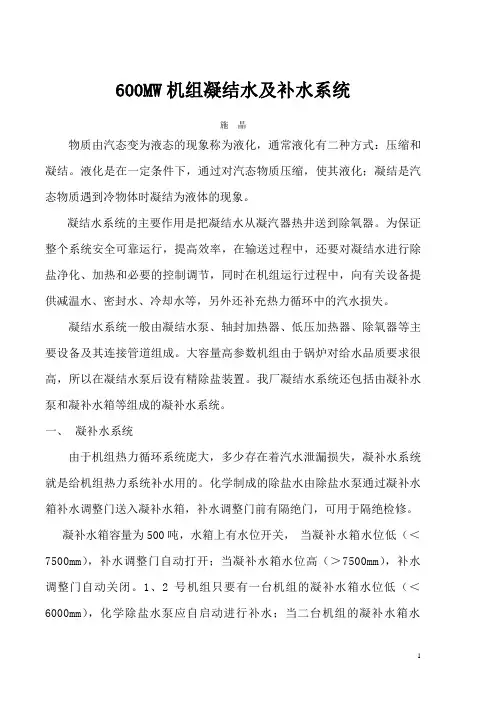

600MW机组凝结水及补水系统施晶物质由汽态变为液态的现象称为液化，通常液化有二种方式：压缩和凝结。

液化是在一定条件下，通过对汽态物质压缩，使其液化；凝结是汽态物质遇到冷物体时凝结为液体的现象。

凝结水系统的主要作用是把凝结水从凝汽器热井送到除氧器。

为保证整个系统安全可靠运行，提高效率，在输送过程中，还要对凝结水进行除盐净化、加热和必要的控制调节，同时在机组运行过程中，向有关设备提供减温水、密封水、冷却水等，另外还补充热力循环中的汽水损失。

凝结水系统一般由凝结水泵、轴封加热器、低压加热器、除氧器等主要设备及其连接管道组成。

大容量高参数机组由于锅炉对给水品质要求很高，所以在凝结水泵后设有精除盐装置。

我厂凝结水系统还包括由凝补水泵和凝补水箱等组成的凝补水系统。

一、凝补水系统由于机组热力循环系统庞大，多少存在着汽水泄漏损失，凝补水系统就是给机组热力系统补水用的。

化学制成的除盐水由除盐水泵通过凝补水箱补水调整门送入凝补水箱，补水调整门前有隔绝门，可用于隔绝检修。

凝补水箱容量为500吨，水箱上有水位开关，当凝补水箱水位低（＜7500mm），补水调整门自动打开；当凝补水箱水位高（＞7500mm），补水调整门自动关闭。

1、2号机组只要有一台机组的凝补水箱水位低（＜6000mm），化学除盐水泵应自启动进行补水；当二台机组的凝补水箱水位均高时（＞7500mm），化学除盐水泵应自停，停止补水。

若遇凝补水箱水位自动调节失灵时，凝补水箱补水只能由运行人员操作进行。

必须加强对凝补水箱水位的监视，需补水或停止补水应及时与化学运行联系。

另外，1、2号机组运行人员也应加强联系，以防止除盐水泵运行打闷泵和凝补水箱大量溢水。

凝补水箱上还有水位变送器，用于控制室CRT 凝补水箱低水位报警。

当凝补水箱水位高至7.5米时，除盐水通过凝补水箱溢流管溢流至地沟。

凝补水箱上也有放水门，作为检修放水，放水至地沟。

凝补水箱的水由三台凝补水泵(A、B、C)通过凝汽器正常补水或紧急补水系统向凝汽器补水；同时也作为闭冷水箱的正常补水水源。

创新观察—420—电厂凝结水精处理系统步序优化分析张海峰（国电铜陵发电有限公司，安徽 铜陵 244000）引言：应用凝结水精处理系统能够有效去除凝结水中溶解的各种微量矿物质，维护给水系统稳定运行。

避免铁、铜、钠、氯等少量的固定溶解物以及悬浮物和凝结水精处理系统中的金属发生反应作用，从而破坏凝结水精处理系统或者造成积盐沉积在系统的管道管壁中，降低给水系统效率。

一、电厂凝结水精处理系统（高塔法）工艺阐述电厂凝结水精处理系统的最终运行效果主要取决于树脂分离再生方案的选择。

目前，最为常见的凝结水精处理系统树脂分离再生方法是高塔分离法。

高塔分离法和浓碱浮选法、氨化法、锥体分离法以及中间抽出法相比，设计原理简单，能够高效运行凝结水精处理系统。

通过利用水力分层原理、阴阳树脂比重以及树脂粒径差异实现阴阳树脂的分离。

凝结水精处理系统一般包括前置过滤器单元、高速混床单元以及再生单元等。

机组启动初期，电厂需要在前置过滤器单元配置2台50%的中压前置过滤器，用于处理凝结水中的过量铁离子，投运初期反洗周期短，待机组实现稳定运行，铁离子数值趋于稳定后，反洗周期恢复正常值[1]。

需要注意的是，操作前置过滤器需要采用DCS 程控步序控制，禁止手操。

在高速混床单元配置3台中压高速混床单元及再循环泵1台，当运行混床出现数据指标异常时，投入备用混床运行，与此同时，失效混床则会退出运行解列。

当凝结水精处理系统中的凝结水温度超过55摄氏度时，或者当凝结水精处理系统旁路差压大于0.35MPa 时，旁路门将会自动开启，确保整个凝结水精处理系统的正常运行。

再生单元是低压单元，实现树脂分离再生。

二、电厂凝结水精处理系统步序的优化策略（一）混床升压步序优化 电厂凝结水精处理采用中压运行以及体外再生系统。

每台机组均会设置混床和自动旁路。

每台机组旁还设有再循环泵，在高速混床刚投入运行时，能够通过再循环泵实现高速混床的循环正洗。

凝结水精处理一般采用中压凝结水混床系统，具体而言主要包括前置过滤器和高速混床的串连，再生系统内含分离塔、阴塔和阳塔，此外还有酸碱设备、热水罐、罗茨风机以及冲洗水泵等基本设备。

简述电厂汽水系统流程电厂汽水系统主要是用于锅炉的给水和冷却系统。

它将自来水进行处理和净化，然后输送到锅炉中作为锅炉的给水。

同样，蒸汽冷凝后通过汽水系统被输送到冷却塔进行冷却并再循环使用。

下面是电厂汽水系统的基本流程：1.自来水处理和净化：自来水首先经过过滤系统去除悬浮物和杂质，然后进入除盐系统，通过电离交换过程去除水中的硬度物质。

此外，还可以使用其他处理方法，如混凝沉淀、活性炭吸附等，以去除水中的有机物和其他杂质。

2.凝结水系统：锅炉中产生的蒸汽在冷却器中被冷凝成水。

凝结水通过凝结水系统被收集，并经过初级过滤以去除悬浮物。

然后，凝结水被输送到除盐系统，降低水中的硬度和溶解固体的含量，以确保给水的质量。

3.给水泵站：凝结水通过给水泵提升到锅炉中作为给水。

给水泵的种类通常有离心泵和往复泵。

离心泵常用于大型电厂，它们能够提供比较高的流量而又需要较小的空间。

往复泵通常用于小型电厂，能够提供较高的压力。

4.锅炉喂水：给水通过给水泵输送到锅炉中。

在锅炉中，给水被预热、蒸发和加热，转化为高压蒸汽。

经过这个过程，给水的温度和压力会显著增加。

5.冷却塔系统：锅炉中产生的蒸汽流经抽汽系统被输送到冷却塔。

冷却塔是一种装置，通过将热蒸汽与空气进行热量交换，使蒸汽冷凝为水。

冷却塔内部通常包括填料，填料表面积大，有助于增加空气和蒸汽的接触面并提高冷凝效果。

然后，冷凝的水被收集并经过排放系统处理后排放。

6.冷却水循环系统：冷凝水重新被泵入锅炉进行循环使用。

在循环过程中，冷却水可能会被加热并转化为蒸汽，再次通过冷却塔冷却。

冷却水循环系统还包括水处理设备，以处理冷却水中的杂质，以保证系统的正常运行。

7.软化水系统：电厂汽水系统中的除盐和软化处理通常是同时进行的。

软化处理的目的是去除水中的钙、镁等硬度物质，以防止在锅炉和冷却系统内形成水垢。

通常，软化水系统使用离子交换器进行处理，通过交换机将钠离子引入水中代替钙和镁离子。

软化水系统还可以使用其他处理方法，如反渗透和蒸馏等。

火电厂凝结水精处理系统典型案例剖析及预防措施发布时间：2022-07-13T03:32:13.584Z 来源：《福光技术》2022年15期作者：贾云亮[导读] 案例1。

某燃煤电厂一期2×600MW机组由上海电气总承包，2007年全面投产。

其中，凝结水主系统流程：凝结水泵→粉末覆盖过滤器→低压加热器。

粉末覆盖过滤器(下简称过滤器)的技术参数为：DN1700mm、PN4．50MPa、流量850t/h。

调试过滤器反洗程序期间，当步序进行到进气步序时(见表1)，表中×是关状态，○是开状态。

过滤器反洗排水瞬间将排水沟盖板掀开，反洗排水冲至精处理所在区域的楼顶，再弹落至地面，造成地面大面积积水，同时，严重威胁附近设备的安全运行。

国家能源集团乐东发电有限公司摘要：凝结水精处理系统会消耗大量的除盐水,占电厂除盐水消耗总量的50%以上,且设备再生过程中产生的酸碱废水也是高盐废水的重要来源。

对此,可通过增大周期制水量和减少自用水量大幅度降低自用水耗。

采用西安热工研究院有限公司研发的凝结水精处理系统节水减排降耗新技术,其中包括高速混床运行优化技术、精处理混床智能控制技术、提高高速混床布水均匀性技术以及再生废液中氯离子减排技术,显著地提高了凝结水设备的周期制水量,降低水耗,同时大幅节约除盐水和新鲜水,减少废水排放量和酸碱用量,并且能够极大地降低废水零排放工程的造价和运行费用。

这种过程节水法已在国内三十多家大型发电厂成功应用,是一种低成本的节水方式,具有良好的推广应用前景。

关键词：火电厂;凝结水;精处理系统;异常分析;预防措施1粉末覆盖过滤器因排水设计压力高而威胁周边设备运行1．1异常事件案例1。

某燃煤电厂一期2×600MW机组由上海电气总承包，2007年全面投产。

其中，凝结水主系统流程：凝结水泵→粉末覆盖过滤器→低压加热器。

粉末覆盖过滤器(下简称过滤器)的技术参数为：DN1700mm、PN4．50MPa、流量850t/h。

发电厂凝结水系统流程Power plant condensate water system has a critical role in the overall operation and efficiency of the plant. The condensate water is the result of the steam produced by the power plant and is then condensed back into water for reuse in the boilers. 发电厂凝结水系统在发电厂的整体运作和效率中起着至关重要的作用。

凝结水是由发电厂产生的蒸汽冷凝成水，然后再次用于锅炉循环使用。

The condensate water system includes several key components such as condenser, condensate pumps, condensate polisher, and condensate storage tank. These components work together to ensure that the condensate water is purified and pressurized before it is returned to the boilers. 凝结水系统包括几个关键组件，如凝汽器、凝结水泵、凝结水精处理器和凝结水储罐。

这些组件共同工作，确保凝结水在返回锅炉之前被净化和加压。

One of the main challenges faced by condensate water systems is corrosion. Condensate water is very pure, and any trace of oxygen or carbon dioxide can lead to corrosion in the condensate system. To mitigate this, the condensate water is often treated with amines orother chemicals to remove any dissolved gases and prevent corrosion. 凝结水系统面临的主要挑战之一是腐蚀。

核电厂水系统凝结水精处理
1、凝结水精处理系统的设计应满足机组启动及凝汽器泄漏时的水净化要求，其出水水质应满足核电厂二回路的水化学技术条件。

混床应按氢型运行方式设计。

2、凝结水精处理及再生系统宜按单元机组配置。

精处理系统宜采用“阳床-混床”工艺，系统容量的设计应符合下列规定：
（1）当冷却水采用海水时，宜采用全流量处理。

（2）当冷却水采用非海水时，系统容量应根据蒸汽发生器排污量、冷却水水质、凝汽器允许泄漏量及给水水质要求等因素，经技术经济比较确定，且不应小于机组最低功率运行时的凝结水流量。

（3）阳床及混床应设再生备用。

3、凝结水精处理装置与主凝结水管应采用旁流连接，精处理系统进出水母管之间的主凝结水管上不应设隔离阀。

精处理装置出口应设升压泵，其扬程不应小于凝结水精处理系统的阻力损失。

4、全流量精处理系统出力宜另计5％的凝结水回流量。

5、离子交换器树脂床层最小过流面的流速不应大于120m／h。

6、凝结水精处理树脂应采用体外再生。

7、蒸汽发生器排污水处理用树脂不应在常规岛相关水处理系统再生；常规岛内的失效树脂不宜在除盐系统再生。

凝结水系统主凝结水系统指由凝汽器至除氧器之间相关的管道与设备。

主凝结水系统主要作用是加热凝结水，并加凝结从凝结器热井送至除氧器。

作为超临界机组，对锅炉给水的品质很高，因此主凝结水系统还要对凝结水系统进行除盐净化，此外，主凝结水系统还对凝结器热井水位和除氧器水位进行必要的调节，以保证整个系统的安全运行。

呼热1#机凝泵压力为1.5MPa。

一系统的组成主凝结系统包括两台100%容量立式凝结水泵（型号：C720III-4，）、凝结水精处理装置、一台轴封加热器，四台低压加热器，一台凝结水补充水箱和两台凝结水补充水泵。

为保证系统在启动、停机、低负荷和设备故障时运行时安全可靠，系统设置了众多的阀门和阀门组。

主凝结水的流程为：凝结器热井→凝结水泵→凝结水精处理装置→轴封加热器→8号低压加热器→7低压加热器→6低压加热器→5低压加热器→除氧器。

1 凝结水泵及系统凝结水泵用途：凝结水泵在高度真空的条件下将凝汽器的热井中的凝结水抽出，输送接近于凝汽器压力的饱和温度的水。

1台变频运行1台工频备用。

离心泵的工作原理：在泵内充满水的情况下，叶轮旋转使叶轮内的内也跟着旋转，叶轮内的水在离心力的作用下获得能量，叶轮林槽道内的水在离心力的作用下甩向外围流进泵壳，于是在叶轮中心压力降低，这个压力低于进水管压力，水就在这个压力差的作用下由吸水池流入叶轮，这样水泵就可以不断的吸水，不断的供水了。

具有结构简单、不易磨损，运行平稳、噪声小、出水均匀，可以制造各种参数的水泵，效率高等优点，因此离心泵可以广大的应用。

凝结水泵轴封有良好的密封性能，不允许发生漏泄现象。

凝结水泵轴封采用机械密封。

泵能在出口阀关闭的情况下启动，而后开启出口阀门。

泵能承受短时间的反转。

2 凝结水精处理装置为确保锅炉给水品质，防止由于铜管泄漏或其它原因造成凝结水中的含盐量增大。

（大机组特有）。

3 轴封加热器及凝结水最小流量再循环在汽轮机级内，主要是在隔板和主轴的间隙处，以及动叶顶部与汽缸(或隔板套)的间隙处存在漏汽。
