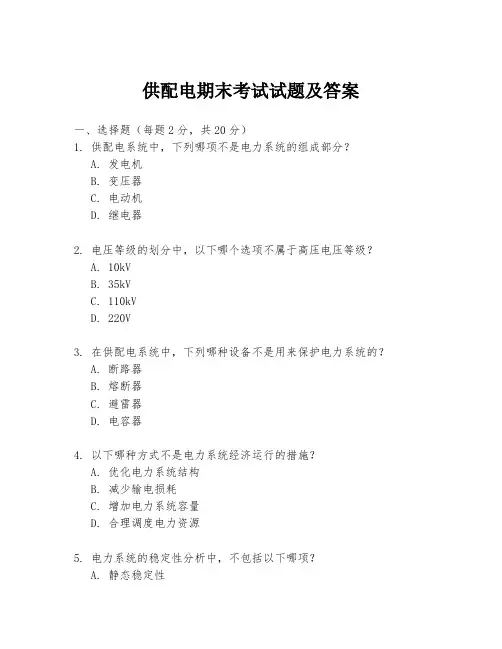

供配电期末考试试题及答案一、选择题（每题2分，共20分）1. 供配电系统中，下列哪项不是电力系统的组成部分？A. 发电机B. 变压器C. 电动机D. 继电器2. 电压等级的划分中，以下哪个选项不属于高压电压等级？A. 10kVB. 35kVC. 110kVD. 220V3. 在供配电系统中，下列哪种设备不是用来保护电力系统的？A. 断路器B. 熔断器C. 避雷器D. 电容器4. 以下哪种方式不是电力系统经济运行的措施？A. 优化电力系统结构B. 减少输电损耗C. 增加电力系统容量D. 合理调度电力资源5. 电力系统的稳定性分析中，不包括以下哪项？A. 静态稳定性B. 动态稳定性C. 热稳定性D. 暂态稳定性二、简答题（每题10分，共30分）6. 简述供配电系统的基本组成及其功能。
7. 描述电力系统过载保护的基本原理。
8. 解释什么是电力系统的经济运行，并列举其主要措施。
三、计算题（每题15分，共30分）9. 假设有一个供配电系统，其负载为100kW，距离变电站1km，线路电阻为0.2Ω/km。
请计算在满载情况下，线路损耗的功率是多少？10. 给定一个三相四线制供配电系统，其相电压为380V，线电流为100A，计算系统的功率。
四、论述题（每题20分，共20分）11. 论述电力系统自动化监控系统的重要性及其主要功能。
供配电期末考试答案一、选择题1. C（电动机）2. D（220V）3. D（电容器）4. C（增加电力系统容量）5. C（热稳定性）二、简答题6. 供配电系统主要由发电站、变电站、输电线路和配电线路组成。
发电站负责产生电能，变电站负责电能的升降压，输电线路负责远距离传输电能，配电线路负责将电能分配到各个用电点。
7. 过载保护的基本原理是通过电流保护装置检测电路中的电流，当电流超过设定的安全值时，保护装置会自动切断电路，以防止设备损坏或发生火灾。
8. 电力系统的经济运行是指在满足电力系统安全、可靠、稳定运行的前提下，通过优化运行方式，降低运行成本，提高能源利用率。

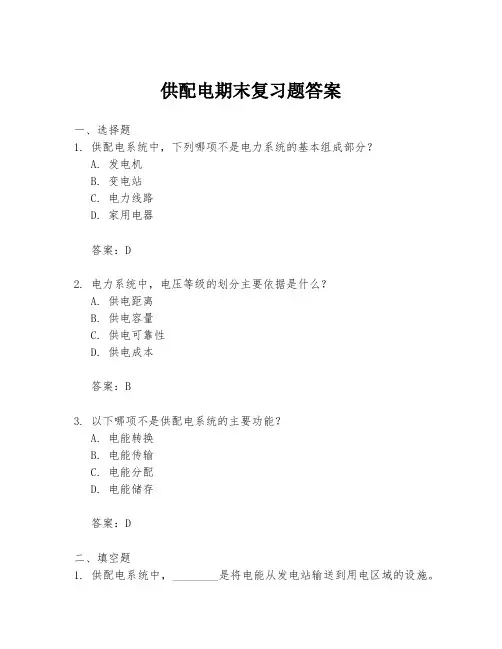

供配电期末复习题答案一、选择题1. 供配电系统中，下列哪项不是电力系统的基本组成部分？A. 发电机B. 变电站C. 电力线路D. 家用电器答案：D2. 电力系统中，电压等级的划分主要依据是什么？A. 供电距离B. 供电容量C. 供电可靠性D. 供电成本答案：B3. 以下哪项不是供配电系统的主要功能？A. 电能转换B. 电能传输C. 电能分配D. 电能储存答案：D二、填空题1. 供配电系统中，________是将电能从发电站输送到用电区域的设施。
答案：电力线路2. 变电站的主要作用是进行电能的________和________。
答案：转换；分配3. 电力系统中，________是保证供电可靠性的重要措施之一。
答案：备用电源三、简答题1. 简述供配电系统的基本组成。
答案：供配电系统主要由发电站、变电站、电力线路和用电设备组成。
发电站负责产生电能，变电站负责电能的转换和分配，电力线路负责电能的传输，用电设备是电能的最终使用者。
2. 什么是电力系统的电压等级，它们是如何划分的？答案：电力系统的电压等级是指电力系统中不同电压级别的电力线路和设备的电压值。
电压等级的划分通常基于供电容量、供电距离和经济性等因素，常见的电压等级有低压、中压、高压和超高压等。
四、计算题1. 假设有一个供配电系统，其最大负荷为1000kW，系统效率为90%，求系统所需的发电功率。
答案：系统所需的发电功率 = 最大负荷 / 系统效率 = 1000kW / 0.9 = 约1111.11kW2. 如果上述供配电系统的电力线路损耗为5%，求实际到达用电设备的电能。
答案：实际到达用电设备的电能 = 最大负荷× (1 - 电力线路损耗率) = 1000kW × (1 - 0.05) = 950kW五、论述题1. 论述供配电系统在现代社会中的重要性及其发展趋势。
答案：供配电系统是现代社会的基础设施之一，它为工业生产、商业运营和居民生活提供必需的电能。

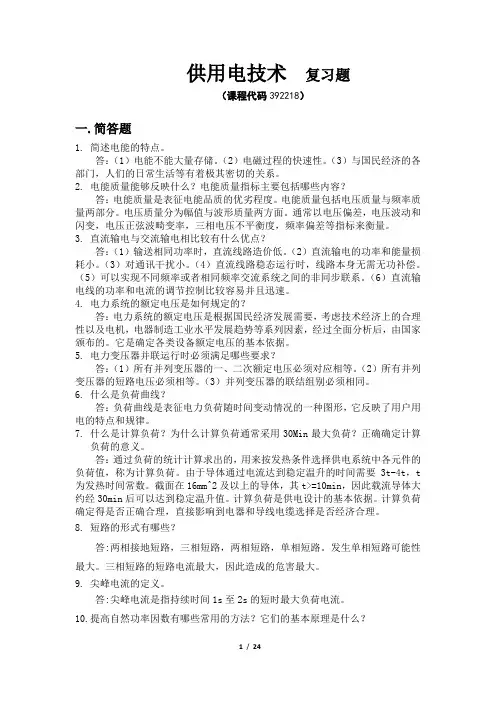

供用电技术复习题（课程代码392218）一.简答题1.简述电能的特点。
答：（1）电能不能大量存储。
（2）电磁过程的快速性。
（3）与国民经济的各部门，人们的日常生活等有着极其密切的关系。
2.电能质量能够反映什么？电能质量指标主要包括哪些内容？答：电能质量是表征电能品质的优劣程度。
电能质量包括电压质量与频率质量两部分。
电压质量分为幅值与波形质量两方面。
通常以电压偏差，电压波动和闪变，电压正弦波畸变率，三相电压不平衡度，频率偏差等指标来衡量。
3.直流输电与交流输电相比较有什么优点？答：（1）输送相同功率时，直流线路造价低。
（2）直流输电的功率和能量损耗小。
（3）对通讯干扰小。
（4）直流线路稳态运行时，线路本身无需无功补偿。
（5）可以实现不同频率或者相同频率交流系统之间的非同步联系。
（6）直流输电线的功率和电流的调节控制比较容易并且迅速。
4.电力系统的额定电压是如何规定的？答：电力系统的额定电压是根据国民经济发展需要，考虑技术经济上的合理性以及电机，电器制造工业水平发展趋势等系列因素，经过全面分析后，由国家颁布的。
它是确定各类设备额定电压的基本依据。
5.电力变压器并联运行时必须满足哪些要求？答：（1）所有并列变压器的一、二次额定电压必须对应相等。
（2）所有并列变压器的短路电压必须相等。
（3）并列变压器的联结组别必须相同。
6.什么是负荷曲线？答：负荷曲线是表征电力负荷随时间变动情况的一种图形，它反映了用户用电的特点和规律。
7.什么是计算负荷？为什么计算负荷通常采用30Min最大负荷？正确确定计算负荷的意义。
答：通过负荷的统计计算求出的，用来按发热条件选择供电系统中各元件的负荷值，称为计算负荷。
由于导体通过电流达到稳定温升的时间需要3t-4t，t 为发热时间常数。
截面在16mm^2及以上的导体，其t>=10min，因此载流导体大约经30min后可以达到稳定温升值。
计算负荷是供电设计的基本依据。
计算负荷确定得是否正确合理，直接影响到电器和导线电缆选择是否经济合理。

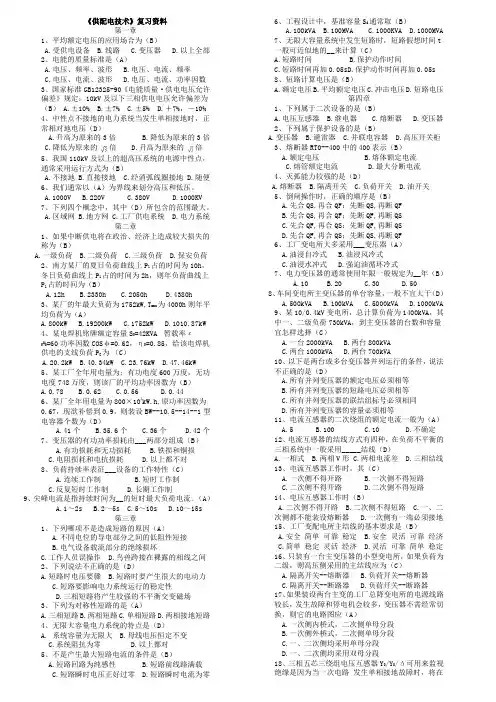

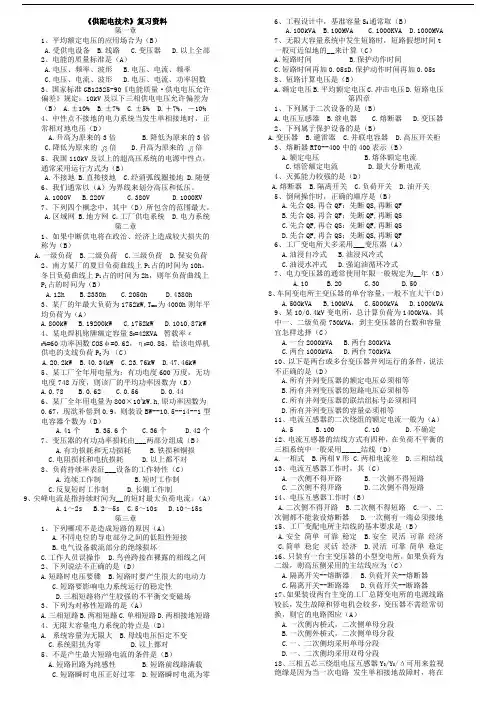

《供配电技术》复习资料第一章1、平均额定电压的应用场合为（B）A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是（A）A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量·供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为（B） A.±10% B.±7% C.±5% D.＋7%，－10%4、中性点不接地的电力系统当发生单相接地时，正常相对地电压（D）A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍 D.升高为原来的倍5、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为（B）A.不接地B.直接接地C.经消弧线圈接地D.随便6、我们通常以（A）为界线来划分高压和低压。
A.1000VB.220VC.380VD.1000KV7、下列四个概念中，其中（D）所包含的范围最大。
A.区域网B.地方网C.工厂供电系统D.电力系统第二章1、如果中断供电将在政治、经济上造成较大损失的称为（B）A.一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P1占的时间为10h，冬日负荷曲线上P1占的时间为2h，则年负荷曲线上P1占的时间为（B）A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T max为4000h则年平均负荷为（A）A.800kWB.19200kWC.1752kWD.1010.87kW4、某电焊机铭牌额定容量S N=42KVA暂载率εN%=60功率因数COSφ=0.62，ηN=0.85，给该电焊机供电的支线负荷P C为（C）A.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为：有功电度600万度，无功电度748万度，则该厂的平均功率因数为（B）A.0.78B.0.62C.0.56D.0.446、某厂全年用电量为800×104kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1型电容器个数为（D）A.41个B.35.6个C.36个D.42个7、变压器的有功功率损耗由___两部分组成（B）A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、负荷持续率表征___设备的工作特性（C）A.连续工作制B.短时工作制C.反复短时工作制D.长期工作制9、尖峰电流是指持续时间为__的短时最大负荷电流。

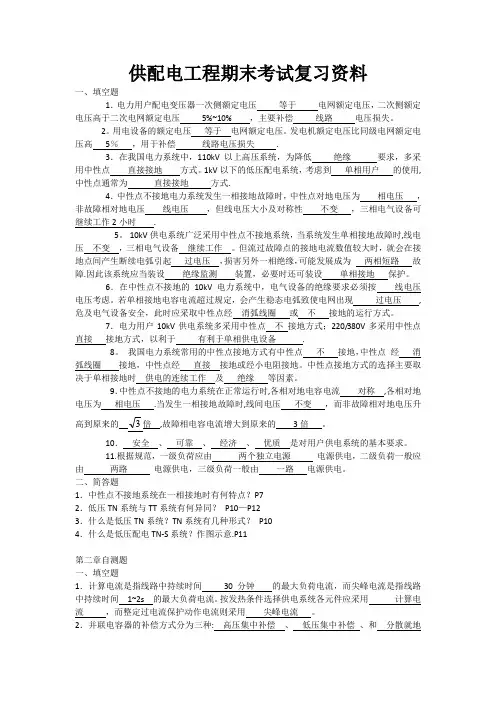

供配电工程期末考试复习资料一、填空题1．电力用户配电变压器一次侧额定电压等于电网额定电压，二次侧额定电压高于二次电网额定电压5%~10% ，主要补偿线路电压损失。
2。
用电设备的额定电压等于电网额定电压。
发电机额定电压比同级电网额定电压高5％，用于补偿线路电压损失.3．在我国电力系统中，110kV以上高压系统，为降低绝缘要求，多采用中性点直接接地方式。
1kV以下的低压配电系统，考虑到单相用户的使用,中性点通常为直接接地方式.4．中性点不接地电力系统发生一相接地故障时，中性点对地电压为相电压，非故障相对地电压线电压，但线电压大小及对称性不变，三相电气设备可继续工作2小时.5。
10kV供电系统广泛采用中性点不接地系统，当系统发生单相接地故障时,线电压不变，三相电气设备继续工作。
但流过故障点的接地电流数值较大时，就会在接地点间产生断续电弧引起过电压，损害另外一相绝缘，可能发展成为两相短路故障.因此该系统应当装设绝缘监测装置，必要时还可装设单相接地保护。
6．在中性点不接地的10kV电力系统中，电气设备的绝缘要求必须按线电压电压考虑。
若单相接地电容电流超过规定，会产生稳态电弧致使电网出现过电压,危及电气设备安全，此时应采取中性点经消弧线圈或不接地的运行方式。
7．电力用户10kV供电系统多采用中性点不接地方式；220/380V多采用中性点直接接地方式，以利于有利于单相供电设备.8。
我国电力系统常用的中性点接地方式有中性点不接地，中性点经消弧线圈接地，中性点经直接接地或经小电阻接地。
中性点接地方式的选择主要取决于单相接地时供电的连续工作及绝缘等因素。
9．中性点不接地的电力系统在正常运行时,各相对地电容电流对称,各相对地电压为相电压.当发生一相接地故障时,线间电压不变，而非故障相对地电压升故障相电容电流增大到原来的3倍。
10．安全、可靠、经济、优质是对用户供电系统的基本要求。
11.根据规范，一级负荷应由两个独立电源电源供电，二级负荷一般应由两路电源供电，三级负荷一般由一路电源供电。

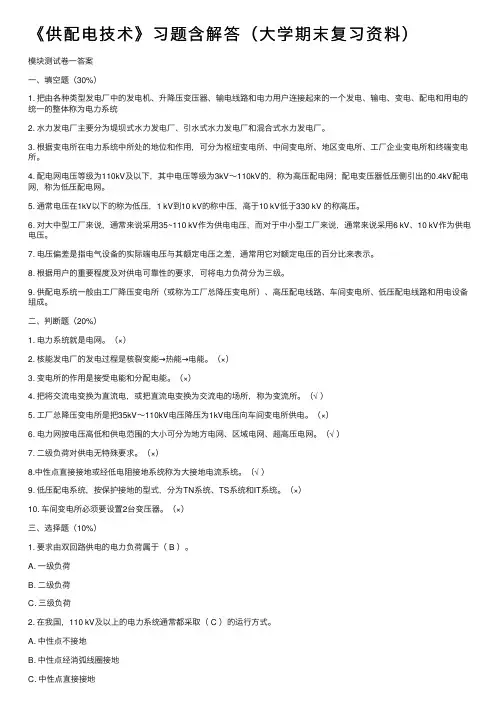

《供配电技术》习题含解答（⼤学期末复习资料）模块测试卷⼀答案⼀、填空题（30%）1. 把由各种类型发电⼚中的发电机、升降压变压器、输电线路和电⼒⽤户连接起来的⼀个发电、输电、变电、配电和⽤电的统⼀的整体称为电⼒系统2. ⽔⼒发电⼚主要分为堤坝式⽔⼒发电⼚、引⽔式⽔⼒发电⼚和混合式⽔⼒发电⼚。
3. 根据变电所在电⼒系统中所处的地位和作⽤，可分为枢纽变电所、中间变电所、地区变电所、⼯⼚企业变电所和终端变电所。
4. 配电⽹电压等级为110kV及以下，其中电压等级为3kV～110kV的，称为⾼压配电⽹；配电变压器低压侧引出的0.4kV配电⽹，称为低压配电⽹。
5. 通常电压在1kV以下的称为低压，1 kV到10 kV的称中压，⾼于10 kV低于330 kV 的称⾼压。
6. 对⼤中型⼯⼚来说，通常来说采⽤35~110 kV作为供电电压，⽽对于中⼩型⼯⼚来说，通常来说采⽤6 kV、10 kV作为供电电压。
7. 电压偏差是指电⽓设备的实际端电压与其额定电压之差，通常⽤它对额定电压的百分⽐来表⽰。
8. 根据⽤户的重要程度及对供电可靠性的要求，可将电⼒负荷分为三级。
9. 供配电系统⼀般由⼯⼚降压变电所（或称为⼯⼚总降压变电所）、⾼压配电线路、车间变电所、低压配电线路和⽤电设备组成。
⼆、判断题（20%）1. 电⼒系统就是电⽹。
（×）2. 核能发电⼚的发电过程是核裂变能→热能→电能。
（×）3. 变电所的作⽤是接受电能和分配电能。
（×）4. 把将交流电变换为直流电，或把直流电变换为交流电的场所，称为变流所。
（√ ）5. ⼯⼚总降压变电所是把35kV～110kV电压降压为1kV电压向车间变电所供电。
（×）6. 电⼒⽹按电压⾼低和供电范围的⼤⼩可分为地⽅电⽹、区域电⽹、超⾼压电⽹。
（√ ）7. ⼆级负荷对供电⽆特殊要求。
（×）8.中性点直接接地或经低电阻接地系统称为⼤接地电流系统。

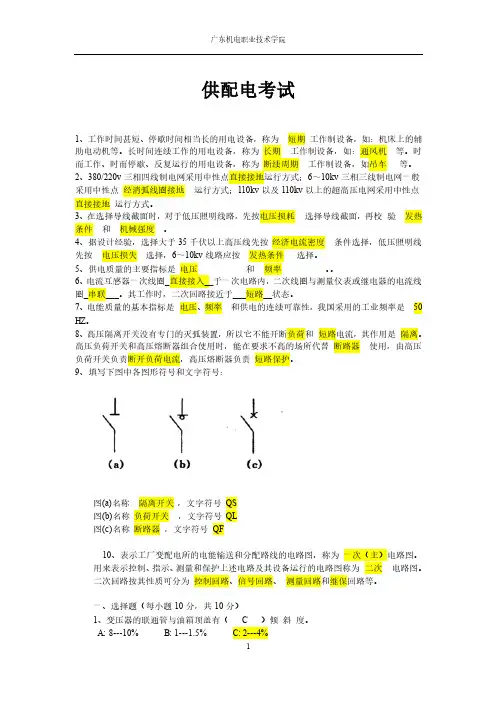

供配电考试1、工作时间甚短、停歇时间相当长的用电设备，称为短期工作制设备，如：机床上的辅助电动机等。
长时间连续工作的用电设备，称为长期工作制设备，如：通风机等。
时而工作、时而停歇、反复运行的用电设备，称为断续周期工作制设备，如吊车等。
2、380/220v三相四线制电网采用中性点直接接地运行方式；6～10kv三相三线制电网一般采用中性点经消弧线圈接地运行方式；110kv以及110kv以上的超高压电网采用中性点直接接地运行方式。
3、在选择导线截面时，对于低压照明线路，先按电压损耗选择导线截面，再校验发热条件和机械强度。
4、据设计经验，选择大于35千伏以上高压线先按经济电流密度条件选择，低压照明线先按电压损失选择，6～10kv线路应按发热条件选择。
5、供电质量的主要指标是电压和频率。
6、电流互感器一次线圈_直接接入__于一次电路内，二次线圈与测量仪表或继电器的电流线圈_串联___。
其工作时，二次回路接近于___短路__状态。
7、电能质量的基本指标是电压、频率和供电的连续可靠性，我国采用的工业频率是50 HZ。
8、高压隔离开关没有专门的灭弧装置，所以它不能开断负荷和短路电流，其作用是隔离。
高压负荷开关和高压熔断器组合使用时，能在要求不高的场所代替断路器使用，由高压负荷开关负责断开负荷电流，高压熔断器负责短路保护。
9、填写下图中各图形符号和文字符号：图(a)名称隔离开关，文字符号QS图(b)名称负荷开关，文字符号QL图(c)名称断路器，文字符号QF10、表示工厂变配电所的电能输送和分配路线的电路图，称为一次（主）电路图。
用来表示控制、指示、测量和保护上述电路及其设备运行的电路图称为二次电路图。
二次回路按其性质可分为控制回路、信号回路、测量回路和继保回路等。
一、选择题（每小题10分，共10分）1、变压器的联通管与油箱顶盖有（ C ）倾斜度。
A: 8---10% B: 1---1.5% C: 2---4%2、胸外挤压心脏法对触电人心脏反复进行挤压和放松，每分钟约（ B ）次。
《供配电技术》复习资料第一章1、平均额定电压的应用场合为（B）A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是（A）A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量·供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为（B） A.±10% B.±7% C.±5% D.＋7%，－10%4、中性点不接地的电力系统当发生单相接地时，正常相对地电压（D）A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍5、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为（B）A.不接地B.直接接地C.经消弧线圈接地D.随便6、我们通常以（A）为界线来划分高压和低压。
A.1000VB.220VC.380VD.1000KV7、下列四个概念中，其中（D）所包含的范围最大。
A.区域网B.地方网C.工厂供电系统D.电力系统第二章1、如果中断供电将在政治、经济上造成较大损失的称为（B）A.一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P1占的时间为10h，冬日负荷曲线上P1占的时间为2h，则年负荷曲线上P1占的时间为（B）A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T max为4000h则年平均负荷为（A）A.800kWB.19200kWC.1752kWD.1010.87kW4、某电焊机铭牌额定容量S N=42KVA暂载率εN%=60功率因数COSφ=0.62，ηN=0.85，给该电焊机供电的支线负荷P C为（C）A.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为：有功电度600万度，无功电度748万度，则该厂的平均功率因数为（B）A.0.78B.0.62C.0.56D.0.446、某厂全年用电量为800×104kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1型电容器个数为（D）A.41个B.35.6个C.36个D.42个7、变压器的有功功率损耗由___两部分组成（B）A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、负荷持续率表征___设备的工作特性（C）A.连续工作制B.短时工作制C.反复短时工作制D.长期工作制9、尖峰电流是指持续时间为__的短时最大负荷电流。

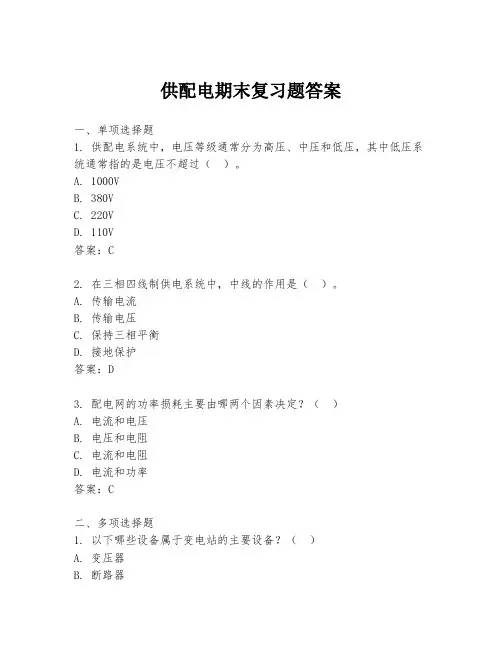

供配电期末复习题答案一、单项选择题1. 供配电系统中，电压等级通常分为高压、中压和低压，其中低压系统通常指的是电压不超过（）。
A. 1000VB. 380VC. 220VD. 110V答案：C2. 在三相四线制供电系统中，中线的作用是（）。
A. 传输电流B. 传输电压C. 保持三相平衡D. 接地保护答案：D3. 配电网的功率损耗主要由哪两个因素决定？（）A. 电流和电压B. 电压和电阻C. 电流和电阻D. 电流和功率答案：C二、多项选择题1. 以下哪些设备属于变电站的主要设备？（）A. 变压器B. 断路器C. 隔离开关D. 电容器答案：ABC2. 配电网的电压调整方法包括（）。
A. 改变变压器分接头B. 调整线路参数C. 使用无功补偿装置D. 增加线路长度答案：AC三、判断题1. 配电网的供电可靠性可以通过提高供电线路的冗余度来提高。
（）答案：正确2. 配电网的无功功率补偿可以减少线路损耗，提高供电效率。
（）答案：正确四、简答题1. 简述配电网的电压调整方法有哪些？答：配电网的电压调整方法主要包括改变变压器分接头位置、使用无功补偿装置、调整线路参数等。
2. 配电网的供电可靠性受哪些因素影响？答：配电网的供电可靠性受多种因素影响，包括供电设备的可靠性、供电线路的冗余度、供电系统的运行维护水平等。
五、计算题1. 假设一个配电网的供电线路总长度为10km，线路电阻为0.5Ω/km，负载功率为100kW，负载功率因数为0.8，求该配电网的功率损耗。
答：首先计算线路电流I=P/(√3*U*PF)=100000/(√3*10^3*0.8)≈72.5A，然后计算功率损耗P_loss=I^2*R=72.5^2*0.5*10≈2675W。
2. 某配电网的变压器额定功率为500kVA，额定电压为10kV，求该变压器的额定电流。
答：根据变压器额定功率和电压，可以计算出额定电流I=P/(√3*U)=500000/(√3*10000)≈94.28A。

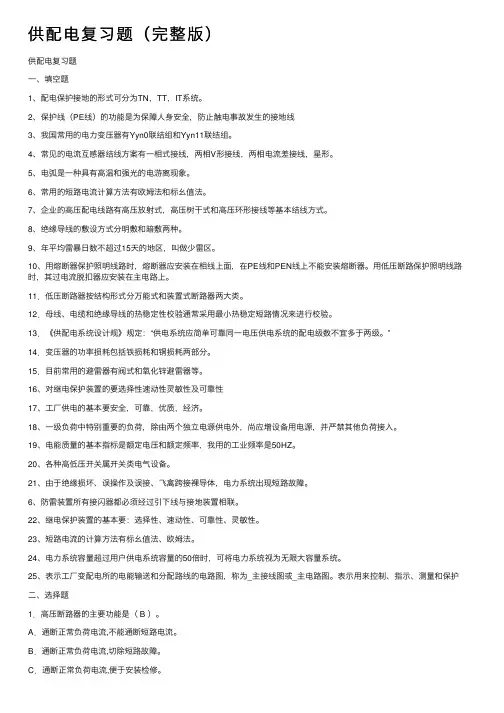

供配电复习题（完整版）供配电复习题⼀、填空题1、配电保护接地的形式可分为TN，TT，IT系统。
2、保护线（PE线）的功能是为保障⼈⾝安全，防⽌触电事故发⽣的接地线3、我国常⽤的电⼒变压器有Yyn0联结组和Yyn11联结组。
4、常见的电流互感器结线⽅案有⼀相式接线，两相V形接线，两相电流差接线，星形。
5、电弧是⼀种具有⾼温和强光的电游离现象。
6、常⽤的短路电流计算⽅法有欧姆法和标⼳值法。
7、企业的⾼压配电线路有⾼压放射式，⾼压树⼲式和⾼压环形接线等基本结线⽅式。
8、绝缘导线的敷设⽅式分明敷和暗敷两种。
9、年平均雷暴⽇数不超过15天的地区，叫做少雷区。
10、⽤熔断器保护照明线路时，熔断器应安装在相线上⾯，在PE线和PEN线上不能安装熔断器。
⽤低压断路保护照明线路时，其过电流脱扣器应安装在主电路上。
11．低压断路器按结构形式分万能式和装置式断路器两⼤类。
12．母线、电缆和绝缘导线的热稳定性校验通常采⽤最⼩热稳定短路情况来进⾏校验。
13．《供配电系统设计规》规定：“供电系统应简单可靠同⼀电压供电系统的配电级数不宜多于两级。
”14．变压器的功率损耗包括铁损耗和铜损耗两部分。
15．⽬前常⽤的避雷器有阀式和氧化锌避雷器等。
16、对继电保护装置的要选择性速动性灵敏性及可靠性17、⼯⼚供电的基本要安全，可靠，优质，经济。
18、⼀级负荷中特别重要的负荷，除由两个独⽴电源供电外，尚应增设备⽤电源，并严禁其他负荷接⼊。
19、电能质量的基本指标是额定电压和额定频率，我⽤的⼯业频率是50HZ。
20、各种⾼低压开关属开关类电⽓设备。
21、由于绝缘损坏、误操作及误接、飞禽跨接裸导体，电⼒系统出现短路故障。
6、防雷装置所有接闪器都必须经过引下线与接地装置相联。
22、继电保护装置的基本要：选择性、速动性、可靠性、灵敏性。
23、短路电流的计算⽅法有标⼳值法、欧姆法。
24、电⼒系统容量超过⽤户供电系统容量的50倍时，可将电⼒系统视为⽆限⼤容量系统。
期终复习题（考试类型）解答一、填空题1．由电力系统加上发电厂的动力部分及其热能系统和热能用户组成的电能与热能的整体称作动力系统。
电力系统是动力系统的一部分，由一个发电厂的发电机及配电装置、变电站、输配电线路及用户的用电设备组成。
电力网是电力系统的一部分，由各类变电站和各种不同电压等级的线路连接起来组成的统一网络，其作用是输送和分配电能。
2．枢纽变电所的一次电压通常为330kV和500kV，二次电压为220kV或110kV。
而一般变电所的一次电压大多是110kV，二次电压为10kV或以下等级。
3．在电力系统中，中性点工作接地方式有：中性点直接接地、中性点经消弧线圈接地和中性点不接地三种。
4．电压和频率是衡量电能质量的两个重要指标。
5．用户对供配电系统的基本要求是经济性、安全性和可靠性。
6．电力变压器主要由铁心、线圈、油箱、储油柜以及绝缘套管、分接开关和气体继电器等组成。
7．高压熔断器是用来防止高压电气设备发生短路和长期过载的保护元件，是一种结构简单，应用最广泛的保护电器。
8．高压隔离开关主要用于隔断高压电源，以保证其他设备和线路的安全检修。
高压负荷开关则主要用于10kV配电系统接通和分断正常的负荷电流。
9．高压开关电器中熄灭电弧的基本方法有磁吹法、油吹法、真空灭弧法和六氟化硫灭弧法。
10．高压开关柜在电气和机械联锁上采取的“五防”内容有：①防止误合闸、误分断断路器；②防止带负荷分、合隔离开关；③防止向已经接地的部位送电；④防止带电挂接地线；⑤防止误入带电间隔。
11．变配电所对电气主接线的设计一般从可靠性、灵活性和经济性等方面进行评价。
12．供配电系统中的电气主接线中，通常配置的电气设备有高压隔离开关、接地开关和接地器、避雷器、阻波器、耦合电容器、电流、电压互感器等。
13．保证系统静稳定可采取的措施有：①采用自动调节励磁装置，以实现减少发电机电抗，从而达到减少系统电抗的目的。
②采用按周波（频率）减负荷装置。
③增大电力系统的有功功率和无功功率的备用容量。
保证系统动稳定的措施主要有①快速切除短路故障，②采用自动重合闸装置，③采用电气制动和机械制动，④变压器中性点经小电阻接地，⑤设置开关站和采用强行串联电容补偿等。
14．电力系统的经济运行包含电网的经济运行、发电厂的经济运行、变配电站的经济运行以及综合起来考虑整个电力系统的经济运行。
15．根据P＝UIcosΦ可知，若电力网的电压和输送的功率一定时，提高电力网的功率因数cosΦ，线路电流就会减少，从而减少了线路上的功率损耗，提高功率因数的方法通常有两种措施：①合理地选择调整异步电动机的运行，提高用户的功率因数（自然补偿法）；②利用并联补偿装置提高用户的功率因数（人为补偿法）。
16．变配电所常用的防误装置有机械闭锁、电气闭锁、电磁闭锁、红绿牌闭锁、电脑闭锁等。
17．使电气设备从一种状态转换到另一种状态的过程称为倒闸，此过程中进行的操作叫做倒闸操作。
18．负荷曲线是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。
负荷曲线按负荷的功率性质不同，分有功负荷和无功负荷曲线；按时间单位的不同，分日负荷曲线和年负荷曲线；按负荷对象不同，分用户，车间或某类设备负荷曲线。
与负荷曲线有关的物理量有：年最大负荷和年最大负荷利用小时和平均负荷和负荷系数。
19．高低压熔断器、高压负荷开关、高低压断路器和低压刀开关需校验断流能力。
20．高层建筑物按其名称可分为居住建筑和公共建筑，其中居住建筑中19层和19层以上的高级住宅分为一类建筑；10~18层的普通住宅称为二类建筑。
公共建筑包括医院、百货楼、展览楼、财贸金融楼、电信楼、广播楼、省级邮政楼、高级旅馆、重要办公楼、科研楼、图书馆、档案楼等。
这些公共建筑中若建筑高度超过50m，可视为一类建筑；如果建筑高度不超过50m，就属于二类建筑。
21．高层民用建筑的用电负荷分为三级：一类建筑的消防用电设备为一级负荷；二类建筑的消防用电设备为二类负荷；一、二类建筑中，非消防电梯为二类负荷，其余为三类负荷。
22．高层建筑物的变电所一般设在主体建筑物内，也可设在裙房内。
23．电气接地按其接地的作用，可分为两大类：电气功能性接地、电气保护性接地。
电气功能性接地，主要包括电气工作接地、直接接地、屏蔽接地、信号接地等。
电气保护接地主要包括防电击接地、防雷接地、防静电接地、防电化学腐蚀接地等。
24．高层建筑的外部防雷系统装置与工厂供电系统的防雷装置基本相同，都是由接闪器、引下线、接地装置、过电压保护器及其他连接导体组成，是传统的避雷装置。
25．变电站综合自动化系统从其测量控制、安全等方面考虑，可划分为：监控子系统、保护子系统、电压和无功控制子系统三个子系统。
26．无人值班变电站要求实现的“四摇”功能是指：遥控、遥测、遥调、遥信。
27．试述JY603-0.0015型电容器的型号含义：J表示均压电容器；Y表示油浸绝缘；表示额定电压kV，0.0015表示标称容量为微法。
28．试述TT-30-11调相机型号的含义：表示额定功率为30Mvar、额定电压为11kV的同步调相机。
二、问答题1．电力系统为什么要求“无功功率平衡”？如果不平衡，会出现什么情况？答：发电机、调相机、电力电容器及高压输电线路的充电电容都是产生无功功率的“容性装置”，而实际生产中广泛使用的异步电动机、电抗器、输电线路的电抗等都是需要大量无功功率的“感性装置”。
当发电厂供给线路的无功功率过剩时就会造成线路电压和升高；无功功率不足时又会造成线路电压降低。
因此，电力系统要求“无功功率平衡”。
如果无功功率不平衡，则电网供出的电压波动就会很大，无论电压过高还是过低，都会对电气设备和电力系统自身的安全产生很大的危害。
无功严重不足时还能造成“电压崩溃”使局部电网瓦解。
2．热电厂和凝汽式电厂有什么不同？这类火力发电厂通常建在哪些地方？答：凝汽式电厂和热电厂都属于火电厂。
多数凝汽式电厂一般建在煤矿、煤炭基地附近，或建在铁路交通便利的地方，这类火电厂发出来的电能，通过高压输电线路送到负荷中心，仅向用户供出电能。
热电厂则不仅向用户供电，同时还向用户供蒸汽或热水。
由于供热距离不宜太远，所以热电厂多建在城市和用户附近。
3．我国工矿企业用户的供配电电压通常有哪些等级？答：我国工矿企业用户的供配电电压有高压和低压两种，高压供电通常指6～10kV及以上的电压等级。
中、小型企业通常采用6～10kV的电压等级，当6kV用电设备的总容量较大，选用6kV就比较经济合理；对大型工厂，宜采用35～110kV电压等级，以节约电能和投资。
低压供配电是指采用1kV及以下的电压等级。
大多数低压用户采用380/220V的电压等级，在某些特殊场合，例如矿井下，因用电负荷往往离变配电所较远，为保证远端负荷的电压水平，要采用660V电压等级。
4．供配电系统的负荷如何划分的？答：供配电系统的负荷，按其对供电可靠性的要求，通常分为三级。
其中一级负荷：若对此负荷停电，将会造成人的生命危险及设备损坏，打乱复杂的生产过程，造成重大设备损坏且难以修复，或给国民经济带来极大损失。
二级负荷：若对此种负荷停电，将会造成工厂生产机器部分停止运转，或生产流程紊乱且难以恢复，致使产品大量减产，工厂内部交通停顿，造成一定的经济损失，或使城市居民的正常生活受到影响。
三级负荷：所有不属于一、二级负荷的其他负荷均属于三级负荷。
5．对供配电系统的布置有哪些方面的要求？答：对供配电系统的布置要求包括：①便于运行维护和检修：值班室一般应尽量靠近高低压配电室，特别是靠近高压配电室，且有直通门或与走廊相通。
②运行要安全：变压器室的大门应向外开并避开露天仓库，以利于在紧急情况下人员出入和处理事故。
门最好朝北开，不要朝西开，以防“西晒”。
③进出线方便：如果是架空线进线，则高压配电室宜位于进线侧。
户内供配电的变压器一般宜靠近低压配电室。
④节约占地面积和建筑费用：当供配电场所有低压配电室时，值班室可与其合并。
但这时低压电屏的正面或侧面离墙不得小于3m。
⑤高压电力电容器组应装设在单独的高压电容器室内，该室一般临近高压配电室，两室之间砌防火墙。
低压电力电容器柜装在低压配电室内。
⑥留有发展余地，且不妨碍车间和工厂的发展。
在确定供配电场所的总体布置方案时应因地制宜，合理设计，通过几个方案的技术经济比较，力求获得最优方案。
6．变压器并联运行的条件有哪些？其中哪一条应严格执行？答：变压器并联运行的条件：①并联各变压器的联结组别标号相同；②并联各变压器的变比相同（允许有±0.5%的差值）；③并联各变压器的短路电压相等（允许有±10%的差值）。
其中第①条必须严格执行，即联结组别标号不同的变压器绝不能并联运行。
7．电压互感器和电流互感器在高压电网线路中的作用各是什么？在使用时它们各应注意哪些事项？答：电压互感器和电流互感器作为供配电技术中一次系统和二次系统之间的联络元件，其中电压互感器用来把一次系统中的高电压转换成二次系统中的标准量程100V的低电压值；电流互感器把一次系统中的大电流转换成二次系统中标准量程5A的小电流，使二次电路正确反映一次系统的正常运行和故障情况。
在使用中电压互感器的二次侧需可靠接地，并且不允许短路；电流互感器的二次侧需可靠接地，且不允许开路。
8．PGL低压配电屏适用哪些场合使用？答：PGL型低压配电屏一般作为发电厂、变电站、工矿企业的动力配电及照明供电设备上使用，同时也适用于交流50Hz、额定工作电压不超过380V，额定工作电流1600A及以下的低压配电系统中。
9．常见的典型电气主接线方式包括哪些？单母线分段接线有何特点？答：常见的典型电气主接线方式包括单母线接线、单母线分段接线、双母线接线、双母线带旁母接线、桥式接线等。
其中单母线分段接线的特点是：分段后母线和母线隔离开关可分段轮流检修。
对重要用户，可从不同母线段引双回路供电。
当一段母线发生故障、任一连接元件故障和断路器拒动时，由继电保护动作断开分段断路器，将故障限制在故障母线范围内，非故障母线继续运行，整个配电装置不会全停。
10．比较放射式与树干式供配电接线的优缺点，并说明其适用范围。
答：放射式接线的特点是每个负荷由一单独线路供电，因此发生故障时影响范围小，可靠性高，控制灵活，易于实现集中控制，缺点是线路多，所用开关设备多，投资大，因此这种接线多用于供电可靠性要求较高的设备。
树干式接线的特点是多个负荷由一条干线供电，采用的开关设备较少，但干线发生故障时，影响范围较大，所以供电可靠性较低，且在实现自动化方面适应性较差。
这种接线方式比较适用于供电容量较小，而分布较均匀的用电设备组。
11．车间的低压电力线路主要有哪些接线方式？通常哪种方式应用最普遍？为什么？答：车间的低压电力线路主要有放射式接线、树干式接线、变压器干线式接线、环形接线和链式接线等方式。
