供配电期末考试含答案

供配电期末考试试题及答案一、选择题（每题2分，共20分）1. 供配电系统中，下列哪项不是电力系统的组成部分？A. 发电机B. 变压器C. 电动机D. 继电器2. 电压等级的划分中，以下哪个选项不属于高压电压等级？A. 10kVB. 35kVC. 110kVD. 220V3. 在供配电系统中，下列哪种设备不是用来保护电力系统的？A. 断路器B. 熔断器C. 避雷器D. 电容器4. 以下哪种方式不是电力系统经济运行的措施？A. 优化电力系统结构B. 减少输电损耗C. 增加电力系统容量D. 合理调度电力资源5. 电力系统的稳定性分析中，不包括以下哪项？A. 静态稳定性B. 动态稳定性C. 热稳定性D. 暂态稳定性二、简答题（每题10分，共30分）6. 简述供配电系统的基本组成及其功能。

7. 描述电力系统过载保护的基本原理。

8. 解释什么是电力系统的经济运行，并列举其主要措施。

三、计算题（每题15分，共30分）9. 假设有一个供配电系统，其负载为100kW，距离变电站1km，线路电阻为0.2Ω/km。

请计算在满载情况下，线路损耗的功率是多少？10. 给定一个三相四线制供配电系统，其相电压为380V，线电流为100A，计算系统的功率。

四、论述题（每题20分，共20分）11. 论述电力系统自动化监控系统的重要性及其主要功能。

供配电期末考试答案一、选择题1. C（电动机）2. D（220V）3. D（电容器）4. C（增加电力系统容量）5. C（热稳定性）二、简答题6. 供配电系统主要由发电站、变电站、输电线路和配电线路组成。

发电站负责产生电能，变电站负责电能的升降压，输电线路负责远距离传输电能，配电线路负责将电能分配到各个用电点。

7. 过载保护的基本原理是通过电流保护装置检测电路中的电流，当电流超过设定的安全值时，保护装置会自动切断电路，以防止设备损坏或发生火灾。

8. 电力系统的经济运行是指在满足电力系统安全、可靠、稳定运行的前提下，通过优化运行方式，降低运行成本，提高能源利用率。

大学供配电考试题及答案一、选择题（每题2分，共20分）1. 供配电系统中，以下哪个设备不是用来保护电路的？A. 断路器B. 熔断器C. 变压器D. 继电器答案：C2. 在三相四线制供电系统中，中性线的作用是什么？A. 传输电流B. 减小电压C. 保护接地D. 稳定电压答案：C3. 以下哪种电缆不适合用于高压供电系统？A. 交联聚乙烯电缆B. 聚氯乙烯电缆C. 橡胶绝缘电缆D. 油浸纸绝缘电缆答案：C4. 配电系统中，过载保护通常使用哪种设备？A. 过载继电器B. 热继电器C. 熔断器D. 断路器答案：B5. 以下哪种情况下，需要对供配电系统进行接地？A. 为了提高系统的效率B. 为了减少系统的功率损耗C. 为了保护人身安全D. 为了增加系统的稳定性答案：C6. 变压器的额定容量是指什么？A. 变压器的最大输出功率B. 变压器的输入功率C. 变压器的输出电压D. 变压器的输入电流答案：A7. 在供配电系统中，哪种设备用于限制短路电流？A. 断路器B. 熔断器C. 限流器D. 继电器答案：C8. 以下哪种类型的电缆适合于潮湿环境？A. 塑料绝缘电缆B. 橡胶绝缘电缆C. 油浸纸绝缘电缆D. 矿物绝缘电缆答案：B9. 配电柜中的开关设备，通常用于控制什么？A. 电流的方向B. 电流的大小C. 电路的通断D. 电压的高低答案：C10. 供配电系统中，哪种设备用于测量电流？A. 电压表B. 电流表C. 功率表D. 频率表答案：B二、填空题（每空1分，共20分）1. 供配电系统中，三相负载的连接方式有________和________。

答案：星形连接；三角形连接2. 断路器的主要功能包括________、________和________。

答案：过载保护；短路保护；隔离电路3. 变压器的效率是指________与________的比值。

答案：输出功率；输入功率4. 供电系统的电压等级通常分为________、________和________。

供配电期末复习题答案一、选择题1. 供配电系统中，下列哪项不是电力系统的基本组成部分？A. 发电机B. 变电站C. 电力线路D. 家用电器答案：D2. 电力系统中，电压等级的划分主要依据是什么？A. 供电距离B. 供电容量C. 供电可靠性D. 供电成本答案：B3. 以下哪项不是供配电系统的主要功能？A. 电能转换B. 电能传输C. 电能分配D. 电能储存答案：D二、填空题1. 供配电系统中，________是将电能从发电站输送到用电区域的设施。

答案：电力线路2. 变电站的主要作用是进行电能的________和________。

答案：转换；分配3. 电力系统中，________是保证供电可靠性的重要措施之一。

答案：备用电源三、简答题1. 简述供配电系统的基本组成。

答案：供配电系统主要由发电站、变电站、电力线路和用电设备组成。

发电站负责产生电能，变电站负责电能的转换和分配，电力线路负责电能的传输，用电设备是电能的最终使用者。

2. 什么是电力系统的电压等级，它们是如何划分的？答案：电力系统的电压等级是指电力系统中不同电压级别的电力线路和设备的电压值。

电压等级的划分通常基于供电容量、供电距离和经济性等因素，常见的电压等级有低压、中压、高压和超高压等。

四、计算题1. 假设有一个供配电系统，其最大负荷为1000kW，系统效率为90%，求系统所需的发电功率。

答案：系统所需的发电功率 = 最大负荷 / 系统效率 = 1000kW / 0.9 = 约1111.11kW2. 如果上述供配电系统的电力线路损耗为5%，求实际到达用电设备的电能。

答案：实际到达用电设备的电能 = 最大负荷× (1 - 电力线路损耗率) = 1000kW × (1 - 0.05) = 950kW五、论述题1. 论述供配电系统在现代社会中的重要性及其发展趋势。

答案：供配电系统是现代社会的基础设施之一，它为工业生产、商业运营和居民生活提供必需的电能。

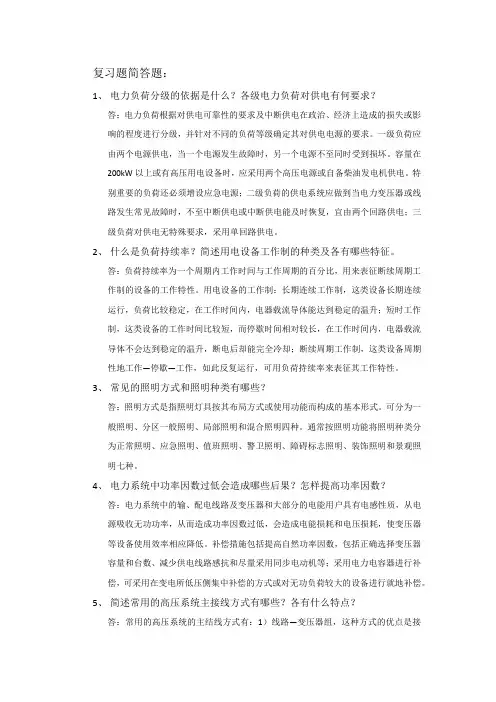

复习题简答题：1、电力负荷分级的依据是什么？各级电力负荷对供电有何要求？答：电力负荷根据对供电可靠性的要求及中断供电在政治、经济上造成的损失或影响的程度进行分级，并针对不同的负荷等级确定其对供电电源的要求。

一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不至同时受到损坏。

容量在200kW以上或有高压用电设备时，应采用两个高压电源或自备柴油发电机供电。

特别重要的负荷还必须增设应急电源；二级负荷的供电系统应做到当电力变压器或线路发生常见故障时，不至中断供电或中断供电能及时恢复，宜由两个回路供电；三级负荷对供电无特殊要求，采用单回路供电。

2、什么是负荷持续率？简述用电设备工作制的种类及各有哪些特征。

答：负荷持续率为一个周期内工作时间与工作周期的百分比，用来表征断续周期工作制的设备的工作特性。

用电设备的工作制：长期连续工作制，这类设备长期连续运行，负荷比较稳定，在工作时间内，电器载流导体能达到稳定的温升；短时工作制，这类设备的工作时间比较短，而停歇时间相对较长，在工作时间内，电器载流导体不会达到稳定的温升，断电后却能完全冷却；断续周期工作制，这类设备周期性地工作—停歇—工作，如此反复运行，可用负荷持续率来表征其工作特性。

3、常见的照明方式和照明种类有哪些？答：照明方式是指照明灯具按其布局方式或使用功能而构成的基本形式。

可分为一般照明、分区一般照明、局部照明和混合照明四种。

通常按照明功能将照明种类分为正常照明、应急照明、值班照明、警卫照明、障碍标志照明、装饰照明和景观照明七种。

4、电力系统中功率因数过低会造成哪些后果？怎样提高功率因数？答：电力系统中的输、配电线路及变压器和大部分的电能用户具有电感性质，从电源吸收无功功率，从而造成功率因数过低，会造成电能损耗和电压损耗，使变压器等设备使用效率相应降低。

补偿措施包括提高自然功率因数，包括正确选择变压器容量和台数、减少供电线路感抗和尽量采用同步电动机等；采用电力电容器进行补偿，可采用在变电所低压侧集中补偿的方式或对无功负荷较大的设备进行就地补偿。

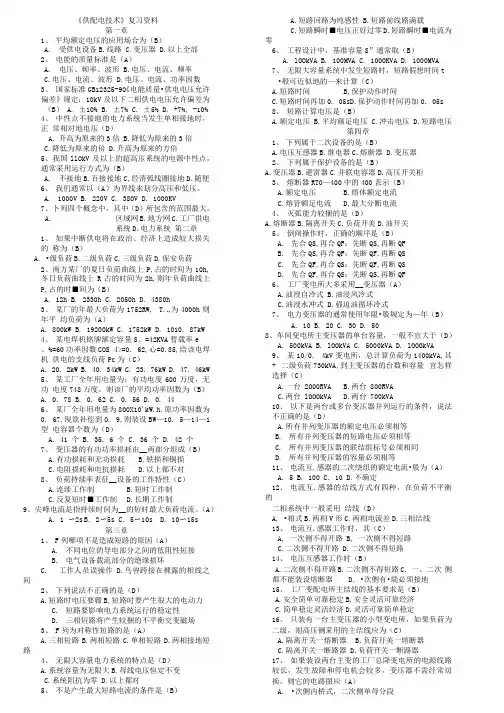

《供配电技术》复习资料第一章1、平均额定电压的应用场合为（B）A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是（A）A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量•供电电压允许偏差》规定：10kV及以下二相供电电压允许偏差为（B） A. ±10% B. ±7% C. ±5% D. +7%, -10%4、中性点不接地的电力系统当发生单相接地时，正常相对地电压（D）A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的方倍5、我国llOkV及以上的超高压系统的电源中性点，通常采用运行方式为（B）A,不接地B.百接接地C,经消弧线圈接地D.随便6、我们通常以（A）为界线来划分高压和低压。

A.1000VB. 220VC. 380VD. 1000KV7、卜列四个概念中，其中（D）所包含的范围最大。

A.区域网B.地方网C.工厂供电系统D.电力系统第二章1、如果中断供电将在政治、经济上造成较大损失的称为（B）A. •级负荷B.二级负荷C,三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P,占的时间为10h,冬日负荷曲线上R占的时间为2h,则年负荷曲线上P,占的时■间为（B）A. 12hB. 2330hC. 2050hD. 4380h3、某厂的年最大负荷为1752RW, T.…为4000h则年平均负荷为（A）A. 800kWB. 19200kWC. 1752kWD. 1010. 87kW4、某电焊机铭牌额定容量S、=42KVA暂载率e、%=60功率因数COS 4>=0. 62,心=0.85,给该电焊机供电的支线负荷Pc为（C）A. 20. 2kWB. 40. 34kWC. 23. 76kWD. 47. 46kW5、某工厂全年用电量为：有功电度600万度，无功电度748万度，则该厂的平均功率因数为（B）A. 0. 78B. 0. 62C. 0. 56D. 0. 446、某厂全年用电量为800X10'kW.h,原功率因数为0. 67,现欲补偿到0. 9,则装设BW—10. 5—14—1型电容器个数为（D）A. 41 个B. 35. 6 个C. 36 个D. 42 个7、变压器的有功功率损耗由__两部分组成（B）A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、负荷持续率表征__设备的工作特性（C）A.连续工作制B.短时工作制C.反复短时■工作制D.长期工作制9、尖峰电流是指持续时间为__的短时最大负荷电流。

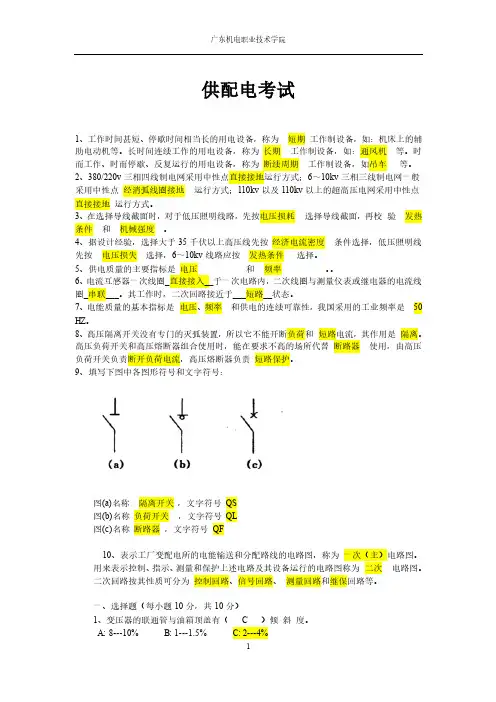

供配电考试1、工作时间甚短、停歇时间相当长的用电设备，称为短期工作制设备，如：机床上的辅助电动机等。

长时间连续工作的用电设备，称为长期工作制设备，如：通风机等。

时而工作、时而停歇、反复运行的用电设备，称为断续周期工作制设备，如吊车等。

2、380/220v三相四线制电网采用中性点直接接地运行方式；6～10kv三相三线制电网一般采用中性点经消弧线圈接地运行方式；110kv以及110kv以上的超高压电网采用中性点直接接地运行方式。

3、在选择导线截面时，对于低压照明线路，先按电压损耗选择导线截面，再校验发热条件和机械强度。

4、据设计经验，选择大于35千伏以上高压线先按经济电流密度条件选择，低压照明线先按电压损失选择，6～10kv线路应按发热条件选择。

5、供电质量的主要指标是电压和频率。

6、电流互感器一次线圈_直接接入__于一次电路内，二次线圈与测量仪表或继电器的电流线圈_串联___。

其工作时，二次回路接近于___短路__状态。

7、电能质量的基本指标是电压、频率和供电的连续可靠性，我国采用的工业频率是50 HZ。

8、高压隔离开关没有专门的灭弧装置，所以它不能开断负荷和短路电流，其作用是隔离。

高压负荷开关和高压熔断器组合使用时，能在要求不高的场所代替断路器使用，由高压负荷开关负责断开负荷电流，高压熔断器负责短路保护。

9、填写下图中各图形符号和文字符号：图(a)名称隔离开关，文字符号QS图(b)名称负荷开关，文字符号QL图(c)名称断路器，文字符号QF10、表示工厂变配电所的电能输送和分配路线的电路图，称为一次（主）电路图。

用来表示控制、指示、测量和保护上述电路及其设备运行的电路图称为二次电路图。

二次回路按其性质可分为控制回路、信号回路、测量回路和继保回路等。

一、选择题（每小题10分，共10分）1、变压器的联通管与油箱顶盖有（ C ）倾斜度。

A: 8---10% B: 1---1.5% C: 2---4%2、胸外挤压心脏法对触电人心脏反复进行挤压和放松，每分钟约（ B ）次。

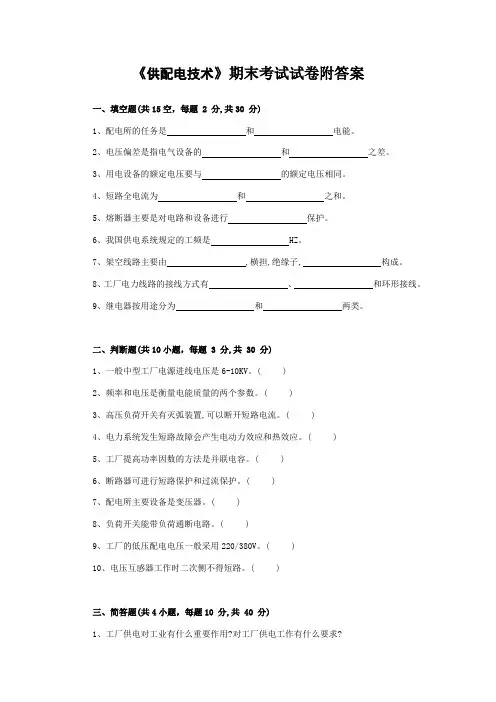

《供配电技术》期末考试试卷附答案一、填空题(共15空，每题 2 分,共30 分)1、配电所的任务是和电能。

2、电压偏差是指电气设备的和之差。

3、用电设备的额定电压要与的额定电压相同。

4、短路全电流为和之和。

5、熔断器主要是对电路和设备进行保护。

6、我国供电系统规定的工频是 HZ。

7、架空线路主要由 ,横担,绝缘子, 构成。

8、工厂电力线路的接线方式有、和环形接线。

9、继电器按用途分为和两类。

二、判断题(共10小题，每题 3 分,共 30 分)1、一般中型工厂电源进线电压是6-10KV。

( )2、频率和电压是衡量电能质量的两个参数。

( )3、高压负荷开关有灭弧装置,可以断开短路电流。

( )4、电力系统发生短路故障会产生电动力效应和热效应。

( )5、工厂提高功率因数的方法是并联电容。

( )6、断路器可进行短路保护和过流保护。

( )7、配电所主要设备是变压器。

( )8、负荷开关能带负荷通断电路。

( )9、工厂的低压配电电压一般采用220/380V。

( )10、电压互感器工作时二次侧不得短路。

( )三、简答题(共4小题，每题10 分,共 40 分)1、工厂供电对工业有什么重要作用?对工厂供电工作有什么要求?2.什么叫短路?短路的原因有哪些?他对电力系统有哪些危害?3.工厂的用电设备按工作制可分哪几类?每一类的工作特点如何?并各列举一种设备。

4.电力负荷的含义是什么?电力负荷按重要性分哪几级?各级电力负荷对供电电源有什么要求?供配电技术参考答案：一、填空题1) 接收分配2) 端电压额定电压3) 同级电网4) 周期分量非周期分量5) 短路6) 507)电杆导线8)放射树干9)控制保护二、判断题1、对2、对3、错4、对5、对6、对7、错8、对9、对10、对三、简答题1工厂供电能提高质量,增加产量,降低成本,供电中断会引起重大损失,产品报废。

安全,可靠,优质,经济2短路指不同电位的导电部分低电阻相连。

原因是绝缘损坏,后果是设备损坏,电压突降,停电,影响通讯等。

《供配电技术》习题含解答（⼤学期末复习资料）模块测试卷⼀答案⼀、填空题（30%）1. 把由各种类型发电⼚中的发电机、升降压变压器、输电线路和电⼒⽤户连接起来的⼀个发电、输电、变电、配电和⽤电的统⼀的整体称为电⼒系统2. ⽔⼒发电⼚主要分为堤坝式⽔⼒发电⼚、引⽔式⽔⼒发电⼚和混合式⽔⼒发电⼚。

3. 根据变电所在电⼒系统中所处的地位和作⽤，可分为枢纽变电所、中间变电所、地区变电所、⼯⼚企业变电所和终端变电所。

4. 配电⽹电压等级为110kV及以下，其中电压等级为3kV～110kV的，称为⾼压配电⽹；配电变压器低压侧引出的0.4kV配电⽹，称为低压配电⽹。

5. 通常电压在1kV以下的称为低压，1 kV到10 kV的称中压，⾼于10 kV低于330 kV 的称⾼压。

6. 对⼤中型⼯⼚来说，通常来说采⽤35~110 kV作为供电电压，⽽对于中⼩型⼯⼚来说，通常来说采⽤6 kV、10 kV作为供电电压。

7. 电压偏差是指电⽓设备的实际端电压与其额定电压之差，通常⽤它对额定电压的百分⽐来表⽰。

8. 根据⽤户的重要程度及对供电可靠性的要求，可将电⼒负荷分为三级。

9. 供配电系统⼀般由⼯⼚降压变电所（或称为⼯⼚总降压变电所）、⾼压配电线路、车间变电所、低压配电线路和⽤电设备组成。

⼆、判断题（20%）1. 电⼒系统就是电⽹。

（×）2. 核能发电⼚的发电过程是核裂变能→热能→电能。

（×）3. 变电所的作⽤是接受电能和分配电能。

（×）4. 把将交流电变换为直流电，或把直流电变换为交流电的场所，称为变流所。

（√ ）5. ⼯⼚总降压变电所是把35kV～110kV电压降压为1kV电压向车间变电所供电。

（×）6. 电⼒⽹按电压⾼低和供电范围的⼤⼩可分为地⽅电⽹、区域电⽹、超⾼压电⽹。

（√ ）7. ⼆级负荷对供电⽆特殊要求。

（×）8.中性点直接接地或经低电阻接地系统称为⼤接地电流系统。

《供配电技术》复习资料第一章1、平均额定电压的应用场合为（B）A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是（A）A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量·供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为（B） A.±10% B.±7% C.±5% D.＋7%，－10%4、中性点不接地的电力系统当发生单相接地时，正常相对地电压（D）A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍5、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为（B）A.不接地B.直接接地C.经消弧线圈接地D.随便6、我们通常以（A）为界线来划分高压和低压。

A.1000VB.220VC.380VD.1000KV7、下列四个概念中，其中（D）所包含的范围最大。

A.区域网B.地方网C.工厂供电系统D.电力系统第二章1、如果中断供电将在政治、经济上造成较大损失的称为（B）A.一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P1占的时间为10h，冬日负荷曲线上P1占的时间为2h，则年负荷曲线上P1占的时间为（B）A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T max为4000h则年平均负荷为（A）A.800kWB.19200kWC.1752kWD.1010.87kW4、某电焊机铭牌额定容量S N=42KVA暂载率εN%=60功率因数COSφ=0.62，ηN=0.85，给该电焊机供电的支线负荷P C为（C）A.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为：有功电度600万度，无功电度748万度，则该厂的平均功率因数为（B）A.0.78B.0.62C.0.56D.0.446、某厂全年用电量为800×104kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1型电容器个数为（D）A.41个B.35.6个C.36个D.42个7、变压器的有功功率损耗由___两部分组成（B）A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、负荷持续率表征___设备的工作特性（C）A.连续工作制B.短时工作制C.反复短时工作制D.长期工作制9、尖峰电流是指持续时间为__的短时最大负荷电流。

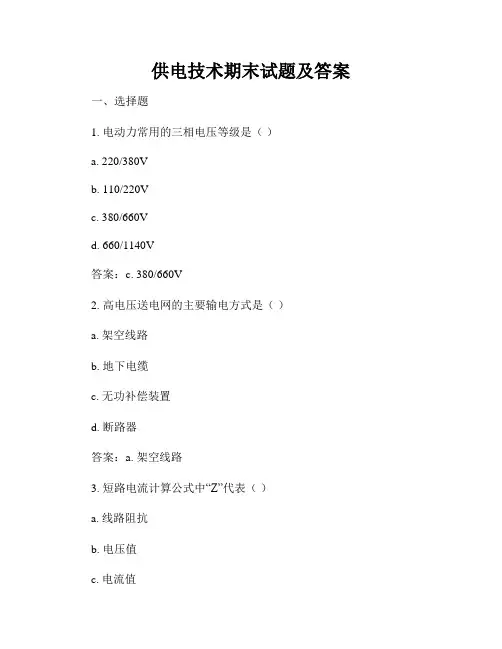

供电技术期末试题及答案一、选择题1. 电动力常用的三相电压等级是（）a. 220/380Vb. 110/220Vc. 380/660Vd. 660/1140V答案：c. 380/660V2. 高电压送电网的主要输电方式是（）a. 架空线路b. 地下电缆c. 无功补偿装置d. 断路器答案：a. 架空线路3. 短路电流计算公式中“Z”代表（）a. 线路阻抗b. 电压值c. 电流值d. 功率因数答案：a. 线路阻抗4. 变压器短路电压的公式为（）a. U2=U1*（Zk/ZT）b. U1=U2*（Zk/ZT）c. Zk=U1/U2d. ZT=U1/U2答案：a. U2=U1*（Zk/ZT）5. 综合供电可靠率是指（）a. 供电可靠系数b. 平均故障间隔时间c. 平均修复时间d. 故障率答案：a. 供电可靠系数二、判断题1. 高压侧故障，变压器短路电流较小。

（×）答案：错误。

高压侧故障会导致变压器短路电流增大。

2. 三相电力的选择性需保证发生短路时，有信号指示器显示短路位置。

（√）答案：正确。

3. 配电柜的选型与施工不需要考虑防火、防雷等安全措施。

（×）答案：错误。

配电柜的选型与施工应考虑防火、防雷等安全措施。

4. 低压开关柜本体采用嵌入式安装，操作台面应标明各路开关、电流表、电压表等电器设备的运行状态。

（√）答案：正确。

5. 低压开关电器的选择和变配电装置的选型以及方案设计可以在运行过程中逐步满足需求。

（×）答案：错误。

选择和选型以及方案设计应在工程初期进行。

三、简答题1. 请简述电压负荷特性曲线。

答：电压负荷特性曲线是表示电网供电电压随负荷变化的曲线。

根据电网供电电压与负荷之间的关系，可分为下降特性、水平特性和上升特性三种曲线类型。

下降特性曲线指电网供电电压随负荷增加而下降；水平特性曲线指电网供电电压在一定范围内基本保持不变；上升特性曲线指电网供电电压随负荷增加而上升。

供配电期末复习题答案一、单项选择题1. 供配电系统中，电压等级通常分为高压、中压和低压，其中低压系统通常指的是电压不超过（）。

A. 1000VB. 380VC. 220VD. 110V答案：C2. 在三相四线制供电系统中，中线的作用是（）。

A. 传输电流B. 传输电压C. 保持三相平衡D. 接地保护答案：D3. 配电网的功率损耗主要由哪两个因素决定？（）A. 电流和电压B. 电压和电阻C. 电流和电阻D. 电流和功率答案：C二、多项选择题1. 以下哪些设备属于变电站的主要设备？（）A. 变压器B. 断路器C. 隔离开关D. 电容器答案：ABC2. 配电网的电压调整方法包括（）。

A. 改变变压器分接头B. 调整线路参数C. 使用无功补偿装置D. 增加线路长度答案：AC三、判断题1. 配电网的供电可靠性可以通过提高供电线路的冗余度来提高。

（）答案：正确2. 配电网的无功功率补偿可以减少线路损耗，提高供电效率。

（）答案：正确四、简答题1. 简述配电网的电压调整方法有哪些？答：配电网的电压调整方法主要包括改变变压器分接头位置、使用无功补偿装置、调整线路参数等。

2. 配电网的供电可靠性受哪些因素影响？答：配电网的供电可靠性受多种因素影响，包括供电设备的可靠性、供电线路的冗余度、供电系统的运行维护水平等。

五、计算题1. 假设一个配电网的供电线路总长度为10km，线路电阻为0.5Ω/km，负载功率为100kW，负载功率因数为0.8，求该配电网的功率损耗。

答：首先计算线路电流I=P/(√3*U*PF)=100000/(√3*10^3*0.8)≈72.5A，然后计算功率损耗P_loss=I^2*R=72.5^2*0.5*10≈2675W。

2. 某配电网的变压器额定功率为500kVA，额定电压为10kV，求该变压器的额定电流。

答：根据变压器额定功率和电压，可以计算出额定电流I=P/(√3*U)=500000/(√3*10000)≈94.28A。

《供⽤电技术》期末考试复习题及参考答案供⽤电技术复习题（课程代码392218）⼀.简答题1.简述电能的特点。

答：（1）电能不能⼤量存储。

（2）电磁过程的快速性。

（3）与国民经济的各部门，⼈们的⽇常⽣活等有着极其密切的关系。

2.电能质量能够反映什么？电能质量指标主要包括哪些内容？答：电能质量是表征电能品质的优劣程度。

电能质量包括电压质量与频率质量两部分。

电压质量分为幅值与波形质量两⽅⾯。

通常以电压偏差，电压波动和闪变，电压正弦波畸变率，三相电压不平衡度，频率偏差等指标来衡量。

3.直流输电与交流输电相⽐较有什么优点？答：（1）输送相同功率时，直流线路造价低。

（2）直流输电的功率和能量损耗⼩。

（3）对通讯⼲扰⼩。

（4）直流线路稳态运⾏时，线路本⾝⽆需⽆功补偿。

（5）可以实现不同频率或者相同频率交流系统之间的⾮同步联系。

（6）直流输电线的功率和电流的调节控制⽐较容易并且迅速。

4.电⼒系统的额定电压是如何规定的？答：电⼒系统的额定电压是根据国民经济发展需要，考虑技术经济上的合理性以及电机，电器制造⼯业⽔平发展趋势等系列因素，经过全⾯分析后，由国家颁布的。

它是确定各类设备额定电压的基本依据。

5.电⼒变压器并联运⾏时必须满⾜哪些要求？答：（1）所有并列变压器的⼀、⼆次额定电压必须对应相等。

（2）所有并列变压器的短路电压必须相等。

（3）并列变压器的联结组别必须相同。

6.什么是负荷曲线？答：负荷曲线是表征电⼒负荷随时间变动情况的⼀种图形，它反映了⽤户⽤电的特点和规律。

7.什么是计算负荷？为什么计算负荷通常采⽤30Min最⼤负荷？正确确定计算负荷的意义。

答：通过负荷的统计计算求出的，⽤来按发热条件选择供电系统中各元件的负荷值，称为计算负荷。

由于导体通过电流达到稳定温升的时间需要3t-4t，t 为发热时间常数。

截⾯在16mm^2及以上的导体，其t>=10min，因此载流导体⼤约经30min后可以达到稳定温升值。

《供配电技术》期末试卷(A)一、填空题（每格1分，共20分）1、短路的形式：、、。

2、发电厂（发电站）：将自然界蕴藏的各种转换为的工厂。

3、工厂供电的基本要求：、、、。

4、一次电路：（主电路、主接线、主回路）变配电所中承担和电能任务的电路。

5、高压断路器（QF）：具有完善的灭弧能力功能: 通断正常负荷电流; 接通和承受一定的短路电流; 在保护装置作用下，切除短路故障。

6、前后熔断器之间的选择性配合：要求线路在发生故障时，故障点的熔断器首先熔断，切断故障部分7、二次回路(即二次电路)：是指用来控制、指示、监测和保护运行的电路，亦称二次系统。

8、保护接地：为保障人身安全、防止间接触电而将设备的部分接地。

9、电网谐波的产生主要在于电力系统中存在。

10、白炽灯结构简单，价格低，使用方便，显色性，发光率，使用寿命，耐震性能。

二、单选题（每题2分，共30分）1、工厂低压三相电压一般选择（）。

A、380VB、220VC、660VD、100V2、按电力网的供电范围分为（）输电网。

A、近距离，远距离B、高，中，低C、水力，火力，核能D、区域，地方3、电能生产输送、分配及应用过程在（）进行。

A、不同时间B、同一时间C、同一瞬间D、以上都不对4、凡是架空进线，都需要安装（）以防雷电侵入。

A、熔断器B、避雷器C、隔离开关D、断路器5、中性点经消弧线圈接地系统称为（）。

A、小电流接地系统B、大电流接地系统C、不接地系统D、直接接地系统6、继电保护装置适用于（）。

A、可靠性要求高的低压供电系统B、可靠性要求高的高压供电系统- 1 -C、可靠性要求不高的低压供电系统D、可靠性要求不高的高压供电系统7、变压器二次额定电压是（）。

A 二次额定负载下的电压B 一次有额定电流时的电压C 一次有额定电压，二次有额定负载的电压D 一次有额定电压，二次空载时的电压8、短路保护的操作电源可取自（）。

A、电压互感器B、电流互感器C、空气开关D、电容器9、过电流保护装置为了保证装置具有足够的反应故障能力，其最小灵敏度要求KSmin≥（）。

供配电工程期末考试题及答案题目一：1. 请简述变电站的作用和主要组成部分。

答案一：变电站是电力系统的重要组成部分，主要起到电能转换、配电和保护等功能。

其主要组成部分包括变压器、开关设备、保护设备、控制设备和连接线路等。

2. 请解释电力系统中的三相不平衡现象。

答案二：电力系统中的三相不平衡是指三相电压或电流中存在不均衡的情况，可能导致负载不均衡、功率因数低、设备损坏等问题。

产生三相不平衡的原因可以是电源不平衡、负载不平衡、线路阻抗不平衡等因素。

3. 简述低压开关设备的分类及其特点。

答案三：低压开关设备根据其功能和使用范围可以分为断路器、接触器、隔离开关和开关柜等。

断路器主要用于短路保护，接触器用于控制电动机等负载的通断，隔离开关用于在不带电情况下隔离电气设备，开关柜是低压设备的集成和保护装置。

这些设备具有体积小、操作安全可靠、维护方便等特点。

4. 请简述电力系统中的并联电容器的作用和应用场景。

答案四：并联电容器主要用于补偿电力系统中的无功功率，提高功率因数，减少线路和设备的功率损耗。

应用场景包括电力供电服务、工矿企业电力消耗大、无功补偿需求高的场所。

5. 请列举一些常见的电力系统故障，以及相应的保护措施。

答案五：常见的电力系统故障包括短路故障、过电压故障和漏电故障等。

相应的保护措施包括安装过流保护装置、接地保护装置、过压保护装置等，以及定期的巡检和维护工作。

题目二：1. 请简述电力负荷调度的作用和原则。

答案一：电力负荷调度是指根据用户用电需求和电力系统供电能力，合理安排电力负荷的过程，其作用是确保电力供需平衡，提高电网稳定性和经济性。

调度原则包括平衡负荷、优化利用、安全可靠和经济合理等。

2. 请解释并列举电力系统中的负荷类型。

答案二：电力系统中的负荷类型包括工业负荷、居民负荷、商业负荷和农业负荷等。

工业负荷主要来源于工矿企业的生产用电，居民负荷是指居民用电需求，商业负荷指商业用电需求，农业负荷是指农业生产用电需求。

供电工程期末试题及答案一、选择题1. 电力系统中，电压平衡的基本要求是（）A. 电压波动小于限定值B. 三相电压相等C. 三相电流相等D. 功率因数为1答案：B2. 下列关于电力传输线路的说法，正确的是（）A. 电流越大，线损越小B. 电压越低，线损越大C. 线路损耗与导线材料无关D. 使用交流电时，线损比直流电小答案：D3. 电力变压器主要功能是（）A. 降低电压B. 提高电压C. 异步传输D. 相位调节答案：A4. 下列哪一个设备不属于电力系统的保护设备（）A. 断路器B. 隔离开关C. 避雷器D. 电动机答案：D5. 交流电机所需的起动力矩可以通过下列哪个方法提供（）A. 增加电源电压B. 减小电源电压C. 调整电源频率D. 调整机械负载答案：C二、填空题1. 断路器是电力系统的一种（）设备。

2. 电力系统中，电压不稳定会导致（）的设备损坏。

答案：敏感3. 交流电机启动时需要较大的起动（）。

答案：电流4. 电力系统的主要输电方式是通过（）。

答案：传输线路5. 电压变压器的主要功能是（）电压。

答案：降低三、判断题1. 电力传输线路的线损与导线材料无关。

（）答案：错误2. 电力系统中，电压平衡是指三相电流相等。

（）答案：错误3. 断路器是电力系统中的保护设备之一。

（）答案：正确4. 交流电机起动力矩可以通过调整电源频率来提供。

（）5. 电力系统中，电流越大，线损越小。

（）答案：错误四、问答题1. 请简要介绍电力系统中的三相电流平衡原理。

答：电力系统中的三相电流平衡是指三相电流相等的状态。

三相电流平衡的原理是由于三相负载均衡和电源供应的均衡。

当电力系统中的负载均衡时，每个负载会均匀地吸收电流，使得三相电流相等。

另外，电源供应也需要保持平衡，以确保各相之间的电流平衡。

2. 解释什么是电力传输线路的线损？答：电力传输线路的线损是指电能在传输过程中的损耗。

这种损耗主要是由于电流通过导线时，导线产生的电阻会消耗一部分电能，导致线路上能量的减少。

供配电技术期末试题及答案一、单项选择题1. 高压和低压配电系统都属于（）。

A. 供电系统B. 配电系统C. 小电流系统D. 无功补偿系统答案：B2. 变电站中主要设备是（）。

A. 变压器B. 开关设备C. 断路器D. 避雷器答案：A3. 高压、低压配电室开关柜的操作台应设置在进线侧门的（）。

A. 内侧B. 外侧C. 上方D. 下方答案：B4. 低压配电线路的额定电压为（）。

A. 110VB. 220VC. 380VD. 500V答案：C5. 供电可靠性的指标主要有（）。

A. 平均故障间隔时间B. 平均修复时间C. 年供电服务时间D. 所有选项都是答案：D二、填空题1. 高压配电线路的电压等级通常为_______V。

答案：10000V2. 低压保护装置一般包括过载保护器、短路保护器以及________保护器。

答案：漏电3. 高压配电线路应采用_______绝缘材料。

答案：悬浮4. 配电系统中，线路的断开和合闸操作由_______完成。

答案：操作员5. 高压配电线路中，为了保证安全，通常会设置_______来保护设备和人员。

答案：避雷器三、简答题1. 请简要介绍高压配电线路中的电缆线路布置方法。

答案：高压配电线路中的电缆线路布置方法主要有明埋、直埋和管埋。

明埋是将电缆安装在地下，并通过埋在机械保护层中的电缆沟或电缆槽进行保护。

直埋是将电缆直接埋入地下，不设置电缆沟或槽。

管埋是将电缆放入保护管中，然后埋入地下，起到保护电缆的作用。

2. 请阐述低压配电系统中的接地方式。

答案：低压配电系统中的接地方式主要有人工接地和自然接地。

人工接地是通过设置接地设备将系统的中性点接地，以形成电气系统的接地保护。

自然接地则是通过接地体自然与大地形成接地。

3. 请简述高压变电站的主要设备。

答案：高压变电站的主要设备包括变压器、开关设备、断路器以及避雷器。

其中，变压器用于将输电线路的高电压转变为用户需要的低电压。

开关设备用于控制和保护配电系统的正常运行。

1、导线BX-500-(3×25+1×16+PE16)表示导线的绝缘材料采用，材质是，相线截面选用mm2,中性线截面选用mm2，保护线截面选用mm2。

2、表示工厂变配电所的电能输送和分配路线的电路图，称为电路图。

用来表示控制、指示、测量和保护上述电路及其设备运行的电路图称为电路图。

前者又有两种绘制方法、。

3、据设计经验，选择大于35千伏以上高压线按条件选择，一般对6～10千伏及以下的高压配电线路和低压动力线路按选择。

4、采用无载调压型电力变压器有±5℅电压分接头，如果设备端电压偏低，则将分接开关接到的分接头，以提高设备端电压；如果设备端电压偏高，则将分接开关接到的分接头，以降低设备端电压。

5、在短路的几种形式中，发生相短路的可能性是最大的，而发生相短路，对电力系统的危害最为严重。

6、电气设备短路动稳定度校验的条件是，短路热稳定度校验的条件是。

7、电网中并联电力电容器是为了提高，它们装设的位置分别是：补偿，补偿和低压就地补偿。

一、单项选择题（20个空，每空1分，共20分）得分评卷员1、大于110kv的超高压电力系统采用中性点（）运行方式。

A:不接地B:经消弧线圈接地C:直接接地2、电流互感器在工作时，其工作侧（二次测）不得（）A：开路B：短路C：接地3、变压器联结组别为（）时，3n次谐波电流在绕组中形成环流，不致注入公共网，有抑制高次谐波的作用。

A：Yyn0B：Dyn11C:Yzn11D：Yyn64、中性点不接地的电力系统当发生一相接地时，其（）电压关系没有改变，可使系统中的电力设备短时照常运行。

这种系统使用的设备的绝缘按（）电压来设计制造。

A:线,线B:相,相C:相,线5、一般三相负荷基本平衡的低压线路中的中性线截面不少于相线的（）(A)100%(B)50％(C)75％(D)25％6、电力线路的环型接线大多采用“()”运行方式。

A:开环B:闭环7、某车间起重机的额定容量为50kW，暂载率ε=64%，该起重机的设备容量为（）。

XX 大学课程考试试卷（ 20XX ——20XX 学年度第 2 学期）课程名称：供配电技术试卷类型：（A 、B ） 命题教师签名： 教研室主任签名： 主管院长签名：1、静电电容器的补偿方式分三种： 、 和 。

2、最严重三相短路电流的条件是 、 、 。

3、电力系统中性点的运行方式有 、 和直接接地三种。

4、工厂供电系统电能质量的主要指标： 、 、可靠性。

5、在工厂电路中，一次电路和二次电路之间的联系，通常是通过_______和 完成的。

6、人工补偿最常用的方法是 。

7、在三相短路电流常用的计算方法中， 适用于多个电压等级的供电系统。

8、防雷装置所有接闪器都必须经过 与 相连。

9、电流保护主要有 和 。

10、供配电系统中常用的继电器主要是 和 。

装订线（答题不得超过此线）二、选择题（本大题共10小题，每小题2分，共20分。

）600万度，无功电度748万度，则该厂的平均功率因数为（）。

A.0.78B.0.63C.0.56D.0.442、满负荷的负荷指的是（）。

A.动力负荷B.耗用电能的用电设备C.耗用电能的用电单位D.用电设备所耗用的电功率3、变压器二额定电压是（）。

A.二次额定负载下的电压B.一次有额定电流时的电压C.一次有额定电压，二次有额定负载的电压D.一次有额定电压，二次空载时的电压4、无限大容量系统中发生短路时，短路假想时间t一般可近似地的（）来计算。

A.短路时间B.保护动作时间C.短路时间再加0.05sD.保护动作时间再加0.05s5、线路电压损耗是指线路首端电压与末端电压的（）。

A.相量差B.代数差C.相量和D.代数和6、在工厂供电系统中，广泛采用（）继电器来作过电流保护兼电流速断保护。

A.电磁式电流继电器B.电磁式电压继电器C.电磁式中间继电器D.感应式电流继电器7、属于变压器外部故障的是（）。

A.绕组间短路B.线圈碰铁心C.引出线绝缘套管间的相间短路D.绕组层间短路8、变压器的额定电压确定的依据（）。
