供配电期末复习资料1

供配电期末复习题答案一、选择题1. 供配电系统中，下列哪项不是电力系统的基本组成部分？A. 发电机B. 变电站C. 电力线路D. 家用电器答案：D2. 电力系统中，电压等级的划分主要依据是什么？A. 供电距离B. 供电容量C. 供电可靠性D. 供电成本答案：B3. 以下哪项不是供配电系统的主要功能？A. 电能转换B. 电能传输C. 电能分配D. 电能储存答案：D二、填空题1. 供配电系统中，________是将电能从发电站输送到用电区域的设施。

答案：电力线路2. 变电站的主要作用是进行电能的________和________。

答案：转换；分配3. 电力系统中，________是保证供电可靠性的重要措施之一。

答案：备用电源三、简答题1. 简述供配电系统的基本组成。

答案：供配电系统主要由发电站、变电站、电力线路和用电设备组成。

发电站负责产生电能，变电站负责电能的转换和分配，电力线路负责电能的传输，用电设备是电能的最终使用者。

2. 什么是电力系统的电压等级，它们是如何划分的？答案：电力系统的电压等级是指电力系统中不同电压级别的电力线路和设备的电压值。

电压等级的划分通常基于供电容量、供电距离和经济性等因素，常见的电压等级有低压、中压、高压和超高压等。

四、计算题1. 假设有一个供配电系统，其最大负荷为1000kW，系统效率为90%，求系统所需的发电功率。

答案：系统所需的发电功率 = 最大负荷 / 系统效率 = 1000kW / 0.9 = 约1111.11kW2. 如果上述供配电系统的电力线路损耗为5%，求实际到达用电设备的电能。

答案：实际到达用电设备的电能 = 最大负荷× (1 - 电力线路损耗率) = 1000kW × (1 - 0.05) = 950kW五、论述题1. 论述供配电系统在现代社会中的重要性及其发展趋势。

答案：供配电系统是现代社会的基础设施之一，它为工业生产、商业运营和居民生活提供必需的电能。

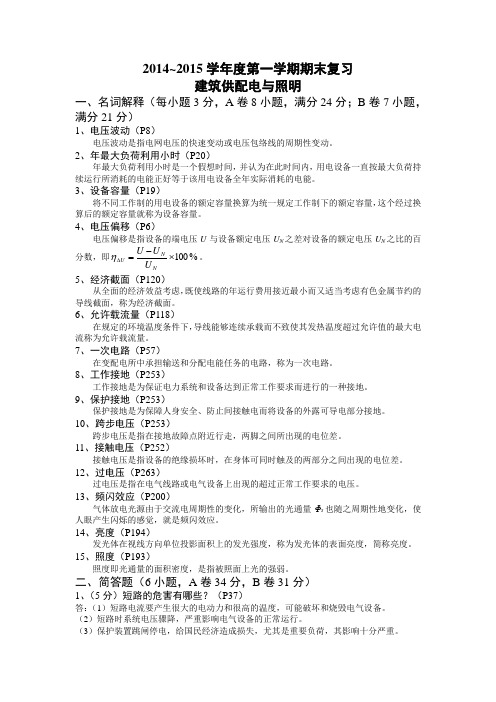

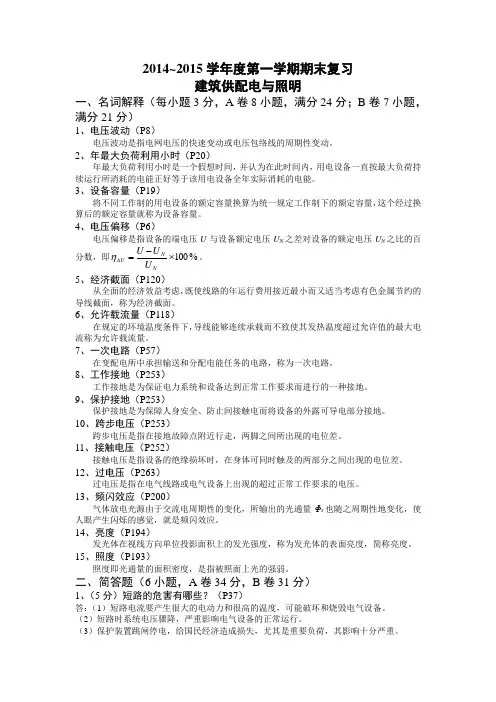

2014~2015学年度第一学期期末复习建筑供配电与照明一、名词解释（每小题3分，A 卷8小题，满分24分；B 卷7小题，满分21分）1、电压波动（P8）电压波动是指电网电压的快速变动或电压包络线的周期性变动。

2、年最大负荷利用小时（P20）年最大负荷利用小时是一个假想时间，并认为在此时间内，用电设备一直按最大负荷持续运行所消耗的电能正好等于该用电设备全年实际消耗的电能。

3、设备容量（P19）将不同工作制的用电设备的额定容量换算为统一规定工作制下的额定容量，这个经过换算后的额定容量就称为设备容量。

4、电压偏移（P6）电压偏移是指设备的端电压U 与设备额定电压U N 之差对设备的额定电压U N 之比的百分数，即%100⨯-=∆NN U U U U η。

5、经济截面（P120）从全面的经济效益考虑，既使线路的年运行费用接近最小而又适当考虑有色金属节约的导线截面，称为经济截面。

6、允许载流量（P118）在规定的环境温度条件下，导线能够连续承载而不致使其发热温度超过允许值的最大电流称为允许载流量。

7、一次电路（P57）在变配电所中承担输送和分配电能任务的电路，称为一次电路。

8、工作接地（P253）工作接地是为保证电力系统和设备达到正常工作要求而进行的一种接地。

9、保护接地（P253）保护接地是为保障人身安全、防止间接触电而将设备的外露可导电部分接地。

10、跨步电压（P253）跨步电压是指在接地故障点附近行走，两脚之间所出现的电位差。

11、接触电压（P252）接触电压是指设备的绝缘损坏时，在身体可同时触及的两部分之间出现的电位差。

12、过电压（P263）过电压是指在电气线路或电气设备上出现的超过正常工作要求的电压。

13、频闪效应（P200）气体放电光源由于交流电周期性的变化，所输出的光通量Φs 也随之周期性地变化，使人眼产生闪烁的感觉，就是频闪效应。

14、亮度（P194）发光体在视线方向单位投影面积上的发光强度，称为发光体的表面亮度，简称亮度。

复习题简答题：1、电力负荷分级的依据是什么？各级电力负荷对供电有何要求？答：电力负荷根据对供电可靠性的要求及中断供电在政治、经济上造成的损失或影响的程度进行分级，并针对不同的负荷等级确定其对供电电源的要求。

一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不至同时受到损坏。

容量在200kW以上或有高压用电设备时，应采用两个高压电源或自备柴油发电机供电。

特别重要的负荷还必须增设应急电源；二级负荷的供电系统应做到当电力变压器或线路发生常见故障时，不至中断供电或中断供电能及时恢复，宜由两个回路供电；三级负荷对供电无特殊要求，采用单回路供电。

2、什么是负荷持续率？简述用电设备工作制的种类及各有哪些特征。

答：负荷持续率为一个周期内工作时间与工作周期的百分比，用来表征断续周期工作制的设备的工作特性。

用电设备的工作制：长期连续工作制，这类设备长期连续运行，负荷比较稳定，在工作时间内，电器载流导体能达到稳定的温升；短时工作制，这类设备的工作时间比较短，而停歇时间相对较长，在工作时间内，电器载流导体不会达到稳定的温升，断电后却能完全冷却；断续周期工作制，这类设备周期性地工作—停歇—工作，如此反复运行，可用负荷持续率来表征其工作特性。

3、常见的照明方式和照明种类有哪些？答：照明方式是指照明灯具按其布局方式或使用功能而构成的基本形式。

可分为一般照明、分区一般照明、局部照明和混合照明四种。

通常按照明功能将照明种类分为正常照明、应急照明、值班照明、警卫照明、障碍标志照明、装饰照明和景观照明七种。

4、电力系统中功率因数过低会造成哪些后果？怎样提高功率因数？答：电力系统中的输、配电线路及变压器和大部分的电能用户具有电感性质，从电源吸收无功功率，从而造成功率因数过低，会造成电能损耗和电压损耗，使变压器等设备使用效率相应降低。

补偿措施包括提高自然功率因数，包括正确选择变压器容量和台数、减少供电线路感抗和尽量采用同步电动机等；采用电力电容器进行补偿，可采用在变电所低压侧集中补偿的方式或对无功负荷较大的设备进行就地补偿。

《供配电技术》复习资料第一章1、平均额定电压的应用场合为（B）A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是（A）A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量•供电电压允许偏差》规定：10kV及以下二相供电电压允许偏差为（B） A. ±10% B. ±7% C. ±5% D. +7%, -10%4、中性点不接地的电力系统当发生单相接地时，正常相对地电压（D）A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的方倍5、我国llOkV及以上的超高压系统的电源中性点，通常采用运行方式为（B）A,不接地B.百接接地C,经消弧线圈接地D.随便6、我们通常以（A）为界线来划分高压和低压。

A.1000VB. 220VC. 380VD. 1000KV7、卜列四个概念中，其中（D）所包含的范围最大。

A.区域网B.地方网C.工厂供电系统D.电力系统第二章1、如果中断供电将在政治、经济上造成较大损失的称为（B）A. •级负荷B.二级负荷C,三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P,占的时间为10h,冬日负荷曲线上R占的时间为2h,则年负荷曲线上P,占的时■间为（B）A. 12hB. 2330hC. 2050hD. 4380h3、某厂的年最大负荷为1752RW, T.…为4000h则年平均负荷为（A）A. 800kWB. 19200kWC. 1752kWD. 1010. 87kW4、某电焊机铭牌额定容量S、=42KVA暂载率e、%=60功率因数COS 4>=0. 62,心=0.85,给该电焊机供电的支线负荷Pc为（C）A. 20. 2kWB. 40. 34kWC. 23. 76kWD. 47. 46kW5、某工厂全年用电量为：有功电度600万度，无功电度748万度，则该厂的平均功率因数为（B）A. 0. 78B. 0. 62C. 0. 56D. 0. 446、某厂全年用电量为800X10'kW.h,原功率因数为0. 67,现欲补偿到0. 9,则装设BW—10. 5—14—1型电容器个数为（D）A. 41 个B. 35. 6 个C. 36 个D. 42 个7、变压器的有功功率损耗由__两部分组成（B）A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、负荷持续率表征__设备的工作特性（C）A.连续工作制B.短时工作制C.反复短时■工作制D.长期工作制9、尖峰电流是指持续时间为__的短时最大负荷电流。

工厂供配电复习题一、填空题：1我国电力系统110Kv以下的电压级差一般应超过倍；110Kv以下的电压级差一般应超过倍。

2电能质量是表征电能品质的优劣程度的，主要包括和两部分。

3电力系统中，中性点工作方式有、和中性点经消弧线圈接地三种。

4对工厂供配电系统的基本要求是、、、。

5在供配电系统中担负输送、和电能任务的电路称为主电路.也叫做一次电路。

6电流互感器额定副边电流通常为，电压互感器额定副边电压通常为。

7电力电缆从本质上看都是由导电芯线、、三部分组成。

8低压电器是指工作在交流电压V直流电压V及以下的电路中，是最普通的一种用于关闭或切断电路的电器。

9继电保护都是由、、和执行部分三个基本部分组成。

10反时限过电流保护的动作时间与短路电流的大小成。

11年平均雷暴日数不超过15天的地区，叫做。

12低压配电系统，按保护接地的形式分为TN系统、、。

13短路后经过时的短路电流蜂值,是整个短路过程中的最大瞬时电流.这一最大的瞬时短路电流称为。

14低压电器按功能可分为开关电器、、测量电器等。

15交流操作电源供电的继电保护装置主要有、两种操作方式。

16目前的接地方式可以分为、、三类。

17变压器的过负荷能力分为和两种。

18电力电网的基本接线方式有、和环网式接线等三种。

19继电保护装置的基本要求、、、。

20三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点，一种是中性点，再有一种是中性点我国220/380V 低压配电系统广泛采用中性点运行方式。

21 发电机额定电压规定高于。

当变压器直接与发电机相连时,其一次绕组额定电压应__________。

当变压器连接在线路上时,其一次绕组额定电压应。

22隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断电流。

23互感器的功能是、。

24负荷持续率是指。

25短路的形式有，，，。

26工厂的用电设备按其工作制分为，，。

27配电所的任务是和。

28变压器的事故过负荷能力是以牺牲的寿命为代价的。

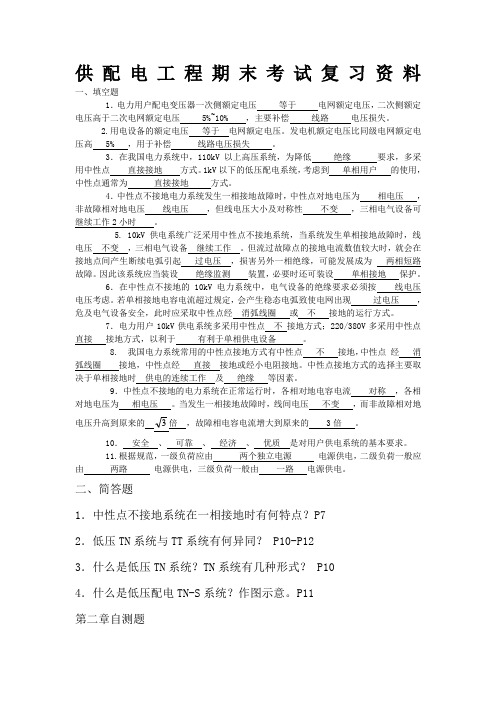

供配电工程期末考试复习资料一、填空题1．电力用户配电变压器一次侧额定电压等于电网额定电压，二次侧额定电压高于二次电网额定电压 5%~10% ，主要补偿线路电压损失。

2.用电设备的额定电压等于电网额定电压。

发电机额定电压比同级电网额定电压高 5% ，用于补偿线路电压损失。

3．在我国电力系统中，110kV以上高压系统，为降低绝缘要求，多采用中性点直接接地方式。

1kV以下的低压配电系统，考虑到单相用户的使用，中性点通常为直接接地方式。

4．中性点不接地电力系统发生一相接地故障时，中性点对地电压为相电压，非故障相对地电压线电压，但线电压大小及对称性不变，三相电气设备可继续工作2小时。

5. 10kV供电系统广泛采用中性点不接地系统，当系统发生单相接地故障时，线电压不变，三相电气设备继续工作。

但流过故障点的接地电流数值较大时，就会在接地点间产生断续电弧引起过电压，损害另外一相绝缘，可能发展成为两相短路故障。

因此该系统应当装设绝缘监测装置，必要时还可装设单相接地保护。

6．在中性点不接地的10kV电力系统中，电气设备的绝缘要求必须按线电压电压考虑。

若单相接地电容电流超过规定，会产生稳态电弧致使电网出现过电压，危及电气设备安全，此时应采取中性点经消弧线圈或不接地的运行方式。

7．电力用户10kV供电系统多采用中性点不接地方式；220/380V多采用中性点直接接地方式，以利于有利于单相供电设备。

8. 我国电力系统常用的中性点接地方式有中性点不接地，中性点经消弧线圈接地，中性点经直接接地或经小电阻接地。

中性点接地方式的选择主要取决于单相接地时供电的连续工作及绝缘等因素。

9．中性点不接地的电力系统在正常运行时，各相对地电容电流对称，各相对地电压为相电压。

当发生一相接地故障时，线间电压不变，而非故障相对地，故障相电容电流增大到原来的 3倍。

10．安全、可靠、经济、优质是对用户供电系统的基本要求。

11.根据规范，一级负荷应由两个独立电源电源供电，二级负荷一般应由两路电源供电，三级负荷一般由一路电源供电。

电气工程师供配电复习资料第一篇：电气工程师供配电复习资料电气工程师供配电复习资料:电力基础知识1、什么叫电磁环网?对电网运行有何弊端?什么情况下还不得不保留?答：电磁环网是指不同电压等级运行的线路，通过变压器电磁回路的联接而构成的环路。

电磁环网对电网运行主要有下列弊端：1)、易造成系统热稳定破坏。

如果在主要的受端负荷中心，用高低压电磁环网供电而又带重负荷时，当高一级电压线路断开后，所有原来带的全部负荷将通过低一级电压线路(虽然可能不止一回)送出，容易出现超过导线热稳定电流的问题。

2)、易造成系统动稳定破坏。

正常情况下，两侧系统间的联络阻抗将略小于高压线路的阻抗。

而一旦高压线路因故障断开，系统间的联络阻抗将突然显著地增大(突变为两端变压器阻抗与低压线路阻抗之和，而线路阻抗的标么值又与运行电压的平方成正比)，因而极易超过该联络线的暂态稳定极限，可能发生系统振荡。

3)、不利于经济运行。

500kV与220kV线路的自然功率值相差极大，同时500kV线路的电阻值(多为4×400mm2导线)也远小于220kV线路(多为2×240或1×400mm2导线)的电阻值。

在500/220kV环网运行情况下，许多系统潮流分配难于达到最经济。

4)需要装设高压线路因故障停运后联锁切机、切负荷等安全自动装置。

但实践说明，安全自动装置本身拒动、误动影响电网的安全运行。

一般情况中，往往在高一级电压线路投入运行初期，由于高一级电压网络尚未形成或网络尚不坚强，需要保证输电能力或为保重要负荷而又不得不电磁环网运行。

2、常用母线接线方式有何特点?答：1)、单母线接线：单母线接线具有简单清晰、设备少、投资小、运行操作方便且有利于扩建等优点，但可靠性和灵活性较差。

当母线或母线隔离开关发生故障或检修时，必须断开母线的全部电源。

2)双母线接线：双母线接线具有供电可靠，检修方便，调度灵活或便于扩建等优点。

但这种接线所用设备多(特别是隔离开关)，配电装置复杂，经济性较差;在运行中隔离开关作为操作电器，容易发生误操作，且对实现自动化不便;尤其当母线系统故障时，须短时切除较多电源和线路，这对特别重要的大型发电厂和变电所是不允许的。

第一章绪论1、电力系统运行的要求：安全、可靠、优质、经济2、用电设备的额定电压Ur与所连接系统的标称电压Un一致3、发电机的额定电压Ur.G比所连接电网的系统标称电压Un高5%。

用于补偿线路的电压损失。

（6kV发电机额定电压为6.3kV，10——10.5）4、电力变压器的额定电压：一次绕组：直接接于发电机出线端，则其额定电压应与发电机额定电压相同。

当接于电网时，则等于电网标称电压。

二次绕组：当二次侧线路较短时，比电网标称电压高5%，用来补偿负载内部的电压损失；当二次侧输电线路较长时，考虑线路电压损失，则应比电网标称电压高10%。

5、中性点不接地系统——除保护或测量用途的高阻抗接地以外，中性点不接地的系统。

6、中性点不接地系统发生单相接地故障时，非故障相的对地电压升至电源相电，而故障相的对地电容电流将升至正常工作的3倍。

7、当单相接地故障电容电流不大于10A时，可采用中性点不接地方式；当大于10A又需在接地故障条件下运行时，应采用中性点谐振接地方式（消弧线圈接地）。

8、中性点谐振接地系统——一个或多个中性点通过具有感抗的器件接地的系统。

9、中性点直接接地系统优点：非故障相对地电压仍为相电压缺点：供电可靠性因接地故障而中断。

110KV及以上的超高压系统采用电源中性点直接接地方式，以降低电气设备的绝缘水平和造价，防止接地故障后引起的过电压10、TN系统：电源端中性点直接接地，而装置的外露可导电部分是利用保护导体连接到那个接地点上。

T接地，N不接地，S五线，C四线TN-C-S系统：三相先四后五线系统TN-S系统广泛应用在对安全要求及抗电磁干扰要求较高的场所，如办公楼、实验楼、居民楼。

在设有配电变电所的建筑中TN-S是最好的选择；TN-C系统不适用于对抗电磁干扰和安全较高的场所；TN-C-S系统自电源到建筑物内电气装置采用经济的TN-C，对安全及抗电磁要求高的场所用TN-S。

11、TT系统：只有一点（中性点）直接接地，而电气装置的外露可导电部分则是被接到独立于电源系统接地的接地极上。

《供配电技术》复习资料第一章1、平均额定电压的应用场合为（B）A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是（A）A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量·供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为（B） A.±10% B.±7% C.±5% D.＋7%，－10%4、中性点不接地的电力系统当发生单相接地时，正常相对地电压（D）A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍5、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为（B）A.不接地B.直接接地C.经消弧线圈接地D.随便6、我们通常以（A）为界线来划分高压和低压。

A.1000VB.220VC.380VD.1000KV7、下列四个概念中，其中（D）所包含的范围最大。

A.区域网B.地方网C.工厂供电系统D.电力系统第二章1、如果中断供电将在政治、经济上造成较大损失的称为（B）A.一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P1占的时间为10h，冬日负荷曲线上P1占的时间为2h，则年负荷曲线上P1占的时间为（B）A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T max为4000h则年平均负荷为（A）A.800kWB.19200kWC.1752kWD.1010.87kW4、某电焊机铭牌额定容量S N=42KVA暂载率εN%=60功率因数COSφ=0.62，ηN=0.85，给该电焊机供电的支线负荷P C为（C）A.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为：有功电度600万度，无功电度748万度，则该厂的平均功率因数为（B）A.0.78B.0.62C.0.56D.0.446、某厂全年用电量为800×104kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1型电容器个数为（D）A.41个B.35.6个C.36个D.42个7、变压器的有功功率损耗由___两部分组成（B）A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、负荷持续率表征___设备的工作特性（C）A.连续工作制B.短时工作制C.反复短时工作制D.长期工作制9、尖峰电流是指持续时间为__的短时最大负荷电流。

供配电期末复习题答案一、单项选择题1. 供配电系统中，电压等级通常分为高压、中压和低压，其中低压系统通常指的是电压不超过（）。

A. 1000VB. 380VC. 220VD. 110V答案：C2. 在三相四线制供电系统中，中线的作用是（）。

A. 传输电流B. 传输电压C. 保持三相平衡D. 接地保护答案：D3. 配电网的功率损耗主要由哪两个因素决定？（）A. 电流和电压B. 电压和电阻C. 电流和电阻D. 电流和功率答案：C二、多项选择题1. 以下哪些设备属于变电站的主要设备？（）A. 变压器B. 断路器C. 隔离开关D. 电容器答案：ABC2. 配电网的电压调整方法包括（）。

A. 改变变压器分接头B. 调整线路参数C. 使用无功补偿装置D. 增加线路长度答案：AC三、判断题1. 配电网的供电可靠性可以通过提高供电线路的冗余度来提高。

（）答案：正确2. 配电网的无功功率补偿可以减少线路损耗，提高供电效率。

（）答案：正确四、简答题1. 简述配电网的电压调整方法有哪些？答：配电网的电压调整方法主要包括改变变压器分接头位置、使用无功补偿装置、调整线路参数等。

2. 配电网的供电可靠性受哪些因素影响？答：配电网的供电可靠性受多种因素影响，包括供电设备的可靠性、供电线路的冗余度、供电系统的运行维护水平等。

五、计算题1. 假设一个配电网的供电线路总长度为10km，线路电阻为0.5Ω/km，负载功率为100kW，负载功率因数为0.8，求该配电网的功率损耗。

答：首先计算线路电流I=P/(√3*U*PF)=100000/(√3*10^3*0.8)≈72.5A，然后计算功率损耗P_loss=I^2*R=72.5^2*0.5*10≈2675W。

2. 某配电网的变压器额定功率为500kVA，额定电压为10kV，求该变压器的额定电流。

答：根据变压器额定功率和电压，可以计算出额定电流I=P/(√3*U)=500000/(√3*10000)≈94.28A。
