供配电期末考试试题及答案一、选择题（每题2分，共20分）1. 供配电系统中，下列哪项不是电力系统的组成部分？A. 发电机B. 变压器C. 电动机D. 继电器2. 电压等级的划分中，以下哪个选项不属于高压电压等级？A. 10kVB. 35kVC. 110kVD. 220V3. 在供配电系统中，下列哪种设备不是用来保护电力系统的？A. 断路器B. 熔断器C. 避雷器D. 电容器4. 以下哪种方式不是电力系统经济运行的措施？A. 优化电力系统结构B. 减少输电损耗C. 增加电力系统容量D. 合理调度电力资源5. 电力系统的稳定性分析中，不包括以下哪项？A. 静态稳定性B. 动态稳定性C. 热稳定性D. 暂态稳定性二、简答题（每题10分，共30分）6. 简述供配电系统的基本组成及其功能。
7. 描述电力系统过载保护的基本原理。
8. 解释什么是电力系统的经济运行，并列举其主要措施。
三、计算题（每题15分，共30分）9. 假设有一个供配电系统，其负载为100kW，距离变电站1km，线路电阻为0.2Ω/km。
请计算在满载情况下，线路损耗的功率是多少？10. 给定一个三相四线制供配电系统，其相电压为380V，线电流为100A，计算系统的功率。
四、论述题（每题20分，共20分）11. 论述电力系统自动化监控系统的重要性及其主要功能。
供配电期末考试答案一、选择题1. C（电动机）2. D（220V）3. D（电容器）4. C（增加电力系统容量）5. C（热稳定性）二、简答题6. 供配电系统主要由发电站、变电站、输电线路和配电线路组成。
发电站负责产生电能，变电站负责电能的升降压，输电线路负责远距离传输电能，配电线路负责将电能分配到各个用电点。
7. 过载保护的基本原理是通过电流保护装置检测电路中的电流，当电流超过设定的安全值时，保护装置会自动切断电路，以防止设备损坏或发生火灾。
8. 电力系统的经济运行是指在满足电力系统安全、可靠、稳定运行的前提下，通过优化运行方式，降低运行成本，提高能源利用率。

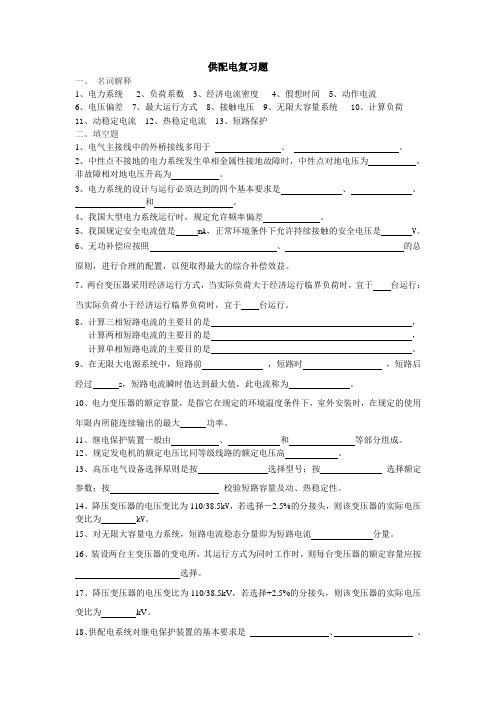

供配电复习题一、名词解释1、电力系统2、负荷系数3、经济电流密度4、假想时间5、动作电流6、电压偏差7、最大运行方式8、接触电压9、无限大容量系统10、计算负荷11、动稳定电流12、热稳定电流13、短路保护二、填空题1、电气主接线中的外桥接线多用于、。
2、中性点不接地的电力系统发生单相金属性接地故障时，中性点对地电压为，非故障相对地电压升高为。
3、电力系统的设计与运行必须达到的四个基本要求是、、和。
4、我国大型电力系统运行时，规定允许频率偏差。
5、我国规定安全电流值是 mA，正常环境条件下允许持续接触的安全电压是 V。
6、无功补偿应按照、的总原则，进行合理的配置，以便取得最大的综合补偿效益。
7、两台变压器采用经济运行方式，当实际负荷大于经济运行临界负荷时，宜于台运行；当实际负荷小于经济运行临界负荷时，宜于台运行。
8、计算三相短路电流的主要目的是，计算两相短路电流的主要目的是，计算单相短路电流的主要目的是。
9、在无限大电源系统中，短路前，短路时，短路后经过s，短路电流瞬时值达到最大值，此电流称为。
10、电力变压器的额定容量，是指它在规定的环境温度条件下，室外安装时，在规定的使用年限内所能连续输出的最大功率。
11、继电保护装置一般由、和等部分组成。
12、规定发电机的额定电压比同等级线路的额定电压高。
13、高压电气设备选择原则是按选择型号；按选择额定参数；按校验短路容量及动、热稳定性。
14、降压变压器的电压变比为110/38.5kV，若选择－2.5%的分接头，则该变压器的实际电压变比为kV。
15、对无限大容量电力系统，短路电流稳态分量即为短路电流分量。
16、装设两台主变压器的变电所，其运行方式为同时工作时，则每台变压器的额定容量应按选择。
17、降压变压器的电压变比为110/38.5kV，若选择+2.5%的分接头，则该变压器的实际电压变比为kV。
18、供配电系统对继电保护装置的基本要求是、、、 。
19、最大运行方式下，电流保护的保护区比最小运行方式下的保护区 。

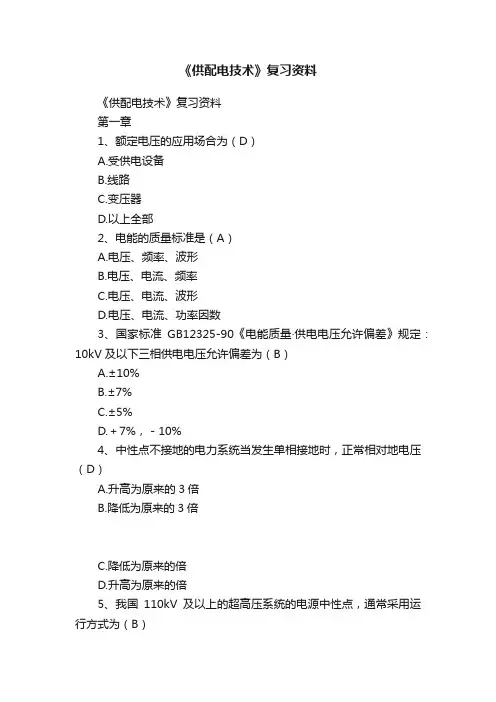

《供配电技术》复习资料《供配电技术》复习资料第一章1、额定电压的应用场合为（D）A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是（A）A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量·供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为（B）A.±10%B.±7%C.±5%D.＋7%，－10%4、中性点不接地的电力系统当发生单相接地时，正常相对地电压（D）A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍5、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为（B）B.直接接地C.经消弧线圈接地D.随便6、我们通常以（）为界线来划分高压和低压。
（A）A.1000VB.220VC.380VD.1000KV7、下列四个概念中，其中（）所包含的范围最大。
（D）A.区域网B.地方网C.工厂供电系统D.电力系统第二章1、如果中断供电将在政治、经济上造成较大损失的称为（B）A.一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P1占的时间为10h，冬日负荷曲线上P1占的时间为2h，则年负荷曲线上P1占的时间为（B）A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T max为4000h则年平均负荷为（A）A.800kWB.19200kWD.1010.87kW4、某电焊机铭牌额定容量S N=42KVA暂载率εN%=60功率因数COSφ=0.62，ηN=0.85，给该电焊机供电的支线负荷P C为（C）A.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为：有功电度600万度，无功电度748万度，则该厂的平均功率因数为（B）A.0.78B.0.62C.0.56D.0.446、某厂全年用电量为800×104kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1型电容器个数为（D）A.41个B.35.6个C.36个D.42个7、变压器的有功功率损耗由___两部分组成（B）A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、负荷持续率表征___设备的工作特性（C）A.连续工作制B.短时工作制C.反复短时工作制D.长期工作制9、尖峰电流是指持续时间为__的短时最大负荷电流。
供配电期末复习题答案一、选择题1. 供配电系统中，下列哪项不是电力系统的基本组成部分？A. 发电机B. 变电站C. 电力线路D. 家用电器答案：D2. 电力系统中，电压等级的划分主要依据是什么？A. 供电距离B. 供电容量C. 供电可靠性D. 供电成本答案：B3. 以下哪项不是供配电系统的主要功能？A. 电能转换B. 电能传输C. 电能分配D. 电能储存答案：D二、填空题1. 供配电系统中，________是将电能从发电站输送到用电区域的设施。
答案：电力线路2. 变电站的主要作用是进行电能的________和________。
答案：转换；分配3. 电力系统中，________是保证供电可靠性的重要措施之一。
答案：备用电源三、简答题1. 简述供配电系统的基本组成。
答案：供配电系统主要由发电站、变电站、电力线路和用电设备组成。
发电站负责产生电能，变电站负责电能的转换和分配，电力线路负责电能的传输，用电设备是电能的最终使用者。
2. 什么是电力系统的电压等级，它们是如何划分的？答案：电力系统的电压等级是指电力系统中不同电压级别的电力线路和设备的电压值。
电压等级的划分通常基于供电容量、供电距离和经济性等因素，常见的电压等级有低压、中压、高压和超高压等。
四、计算题1. 假设有一个供配电系统，其最大负荷为1000kW，系统效率为90%，求系统所需的发电功率。
答案：系统所需的发电功率 = 最大负荷 / 系统效率 = 1000kW / 0.9 = 约1111.11kW2. 如果上述供配电系统的电力线路损耗为5%，求实际到达用电设备的电能。
答案：实际到达用电设备的电能 = 最大负荷× (1 - 电力线路损耗率) = 1000kW × (1 - 0.05) = 950kW五、论述题1. 论述供配电系统在现代社会中的重要性及其发展趋势。
答案：供配电系统是现代社会的基础设施之一，它为工业生产、商业运营和居民生活提供必需的电能。
《供配电技术》复习资料第一章1、平均额定电压的应用场合为（B）A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是（A）A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量·供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为（B） A.±10% B.±7% C.±5% D.＋7%，－10%4、中性点不接地的电力系统当发生单相接地时，正常相对地电压（D）A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍 D.升高为原来的倍5、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为（B）A.不接地B.直接接地C.经消弧线圈接地D.随便6、我们通常以（A）为界线来划分高压和低压。
A.1000VB.220VC.380VD.1000KV7、下列四个概念中，其中（D）所包含的范围最大。
A.区域网B.地方网C.工厂供电系统D.电力系统第二章1、如果中断供电将在政治、经济上造成较大损失的称为（B）A.一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P1占的时间为10h，冬日负荷曲线上P1占的时间为2h，则年负荷曲线上P1占的时间为（B）A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T max为4000h则年平均负荷为（A）A.800kWB.19200kWC.1752kWD.1010.87kW4、某电焊机铭牌额定容量S N=42KVA暂载率εN%=60功率因数COSφ=0.62，ηN=0.85，给该电焊机供电的支线负荷P C为（C）A.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为：有功电度600万度，无功电度748万度，则该厂的平均功率因数为（B）A.0.78B.0.62C.0.56D.0.446、某厂全年用电量为800×104kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1型电容器个数为（D）A.41个B.35.6个C.36个D.42个7、变压器的有功功率损耗由___两部分组成（B）A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、负荷持续率表征___设备的工作特性（C）A.连续工作制B.短时工作制C.反复短时工作制D.长期工作制9、尖峰电流是指持续时间为__的短时最大负荷电流。
供配电考试1、工作时间甚短、停歇时间相当长的用电设备，称为短期工作制设备，如：机床上的辅助电动机等。
长时间连续工作的用电设备，称为长期工作制设备，如：通风机等。
时而工作、时而停歇、反复运行的用电设备，称为断续周期工作制设备，如吊车等。
2、380/220v三相四线制电网采用中性点直接接地运行方式；6～10kv三相三线制电网一般采用中性点经消弧线圈接地运行方式；110kv以及110kv以上的超高压电网采用中性点直接接地运行方式。
3、在选择导线截面时，对于低压照明线路，先按电压损耗选择导线截面，再校验发热条件和机械强度。
4、据设计经验，选择大于35千伏以上高压线先按经济电流密度条件选择，低压照明线先按电压损失选择，6～10kv线路应按发热条件选择。
5、供电质量的主要指标是电压和频率。
6、电流互感器一次线圈_直接接入__于一次电路内，二次线圈与测量仪表或继电器的电流线圈_串联___。
其工作时，二次回路接近于___短路__状态。
7、电能质量的基本指标是电压、频率和供电的连续可靠性，我国采用的工业频率是50 HZ。
8、高压隔离开关没有专门的灭弧装置，所以它不能开断负荷和短路电流，其作用是隔离。
高压负荷开关和高压熔断器组合使用时，能在要求不高的场所代替断路器使用，由高压负荷开关负责断开负荷电流，高压熔断器负责短路保护。
9、填写下图中各图形符号和文字符号：图(a)名称隔离开关，文字符号QS图(b)名称负荷开关，文字符号QL图(c)名称断路器，文字符号QF10、表示工厂变配电所的电能输送和分配路线的电路图，称为一次（主）电路图。
用来表示控制、指示、测量和保护上述电路及其设备运行的电路图称为二次电路图。
二次回路按其性质可分为控制回路、信号回路、测量回路和继保回路等。
一、选择题（每小题10分，共10分）1、变压器的联通管与油箱顶盖有（ C ）倾斜度。
A: 8---10% B: 1---1.5% C: 2---4%2、胸外挤压心脏法对触电人心脏反复进行挤压和放松，每分钟约（ B ）次。
《供配电技术》期末考试试卷附答案一、填空题(共15空，每题 2 分,共30 分)1、配电所的任务是和电能。
2、电压偏差是指电气设备的和之差。
3、用电设备的额定电压要与的额定电压相同。
4、短路全电流为和之和。
5、熔断器主要是对电路和设备进行保护。
6、我国供电系统规定的工频是 HZ。
7、架空线路主要由 ,横担,绝缘子, 构成。
8、工厂电力线路的接线方式有、和环形接线。
9、继电器按用途分为和两类。
二、判断题(共10小题，每题 3 分,共 30 分)1、一般中型工厂电源进线电压是6-10KV。
( )2、频率和电压是衡量电能质量的两个参数。
( )3、高压负荷开关有灭弧装置,可以断开短路电流。
( )4、电力系统发生短路故障会产生电动力效应和热效应。
( )5、工厂提高功率因数的方法是并联电容。
( )6、断路器可进行短路保护和过流保护。
( )7、配电所主要设备是变压器。
( )8、负荷开关能带负荷通断电路。
( )9、工厂的低压配电电压一般采用220/380V。
( )10、电压互感器工作时二次侧不得短路。
( )三、简答题(共4小题，每题10 分,共 40 分)1、工厂供电对工业有什么重要作用?对工厂供电工作有什么要求?2.什么叫短路?短路的原因有哪些?他对电力系统有哪些危害?3.工厂的用电设备按工作制可分哪几类?每一类的工作特点如何?并各列举一种设备。
4.电力负荷的含义是什么?电力负荷按重要性分哪几级?各级电力负荷对供电电源有什么要求?供配电技术参考答案：一、填空题1) 接收分配2) 端电压额定电压3) 同级电网4) 周期分量非周期分量5) 短路6) 507)电杆导线8)放射树干9)控制保护二、判断题1、对2、对3、错4、对5、对6、对7、错8、对9、对10、对三、简答题1工厂供电能提高质量,增加产量,降低成本,供电中断会引起重大损失,产品报废。
安全,可靠,优质,经济2短路指不同电位的导电部分低电阻相连。
原因是绝缘损坏,后果是设备损坏,电压突降,停电,影响通讯等。

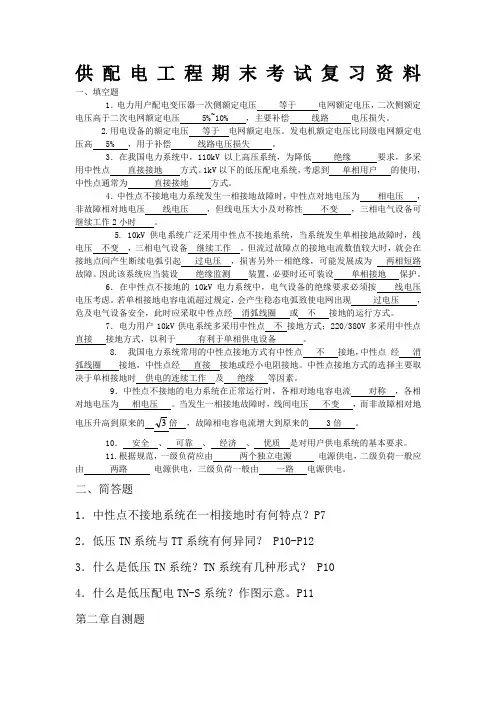

供配电工程期末考试复习资料一、填空题1．电力用户配电变压器一次侧额定电压等于电网额定电压，二次侧额定电压高于二次电网额定电压 5%~10% ，主要补偿线路电压损失。
2.用电设备的额定电压等于电网额定电压。
发电机额定电压比同级电网额定电压高 5% ，用于补偿线路电压损失。
3．在我国电力系统中，110kV以上高压系统，为降低绝缘要求，多采用中性点直接接地方式。
1kV以下的低压配电系统，考虑到单相用户的使用，中性点通常为直接接地方式。
4．中性点不接地电力系统发生一相接地故障时，中性点对地电压为相电压，非故障相对地电压线电压，但线电压大小及对称性不变，三相电气设备可继续工作2小时。
5. 10kV供电系统广泛采用中性点不接地系统，当系统发生单相接地故障时，线电压不变，三相电气设备继续工作。
但流过故障点的接地电流数值较大时，就会在接地点间产生断续电弧引起过电压，损害另外一相绝缘，可能发展成为两相短路故障。
因此该系统应当装设绝缘监测装置，必要时还可装设单相接地保护。
6．在中性点不接地的10kV电力系统中，电气设备的绝缘要求必须按线电压电压考虑。
若单相接地电容电流超过规定，会产生稳态电弧致使电网出现过电压，危及电气设备安全，此时应采取中性点经消弧线圈或不接地的运行方式。
7．电力用户10kV供电系统多采用中性点不接地方式；220/380V多采用中性点直接接地方式，以利于有利于单相供电设备。
8. 我国电力系统常用的中性点接地方式有中性点不接地，中性点经消弧线圈接地，中性点经直接接地或经小电阻接地。
中性点接地方式的选择主要取决于单相接地时供电的连续工作及绝缘等因素。
9．中性点不接地的电力系统在正常运行时，各相对地电容电流对称，各相对地电压为相电压。
当发生一相接地故障时，线间电压不变，而非故障相对地，故障相电容电流增大到原来的 3倍。
10．安全、可靠、经济、优质是对用户供电系统的基本要求。
11.根据规范，一级负荷应由两个独立电源电源供电，二级负荷一般应由两路电源供电，三级负荷一般由一路电源供电。
供配电复习题(完整版)供配电复习题一、填空题1、配电保护接地的形式可分为TN，TT，IT系统。
2、保护线（PE线）的功能是为保障人身安全，防止触电事故发生的接地线3、我国常用的电力变压器有Yyn0联结组和Yyn11联结组。
4、常见的电流互感器结线方案有一相式接线，两相V形接线，两相电流差接线，星形链接。
5、电弧是一种具有高温和强光的电游离现象。
6、常用的短路电流计算方法有欧姆法和标幺值法。
7、企业的高压配电线路有高压放射式，高压树干式和高压环形接线等基本结线方式。
8、绝缘导线的敷设方式分明敷和暗敷两种。
9、年平均雷暴日数不超过15天的地区，叫做少雷区。
10、用熔断器保护照明线路时，熔断器应安装在相线上面，在PE线和PEN线上不能安装熔断器。
用低压断路保护照明线路时，其过电流脱扣器应安装在主电路上。
11．低压断路器按结构形式分万能式和装置式断路器两大类。
12．母线、电缆和绝缘导线的热稳定性校验通常采用最小热稳定短路情况来进行校验。
13．《供配电系统设计规范》规定：“供电系统应简单可靠同一电压供电系统的配电级数不宜多于两级。
”14．变压器的功率损耗包括铁损耗和铜损耗两部分。
15．目前常用的避雷器有阀式和氧化锌避雷器等。
16、对继电保护装置的要求是选择性速动性灵敏性及可靠性17、工厂供电的基本要求是安全，可靠，优质，经济。
18、一级负荷中特别重要的负荷，除由两个独立电源供电外，尚应增设备用电源，并严禁其他负荷接入。
19、电能质量的基本指标是额定电压和额定频率，我国采用的工业频率是50HZ。
20、各种高低压开关属开关类电气设备。
21、由于绝缘损坏、误操作及误接、飞禽跨接裸导体，电力系统出现短路故障。
6、防雷装置所有接闪器都必须经过引下线与接地装置相联。
22、继电保护装置的基本要求是：选择性、速动性、可靠性、灵敏性。
23、短路电流的计算方法有标幺值法、欧姆法。
24、电力系统容量超过用户供电系统容量的50倍时，可将电力系统视为无限大容量系统。
《供配电技术》习题含解答（⼤学期末复习资料）模块测试卷⼀答案⼀、填空题（30%）1. 把由各种类型发电⼚中的发电机、升降压变压器、输电线路和电⼒⽤户连接起来的⼀个发电、输电、变电、配电和⽤电的统⼀的整体称为电⼒系统2. ⽔⼒发电⼚主要分为堤坝式⽔⼒发电⼚、引⽔式⽔⼒发电⼚和混合式⽔⼒发电⼚。
3. 根据变电所在电⼒系统中所处的地位和作⽤，可分为枢纽变电所、中间变电所、地区变电所、⼯⼚企业变电所和终端变电所。
4. 配电⽹电压等级为110kV及以下，其中电压等级为3kV～110kV的，称为⾼压配电⽹；配电变压器低压侧引出的0.4kV配电⽹，称为低压配电⽹。
5. 通常电压在1kV以下的称为低压，1 kV到10 kV的称中压，⾼于10 kV低于330 kV 的称⾼压。
6. 对⼤中型⼯⼚来说，通常来说采⽤35~110 kV作为供电电压，⽽对于中⼩型⼯⼚来说，通常来说采⽤6 kV、10 kV作为供电电压。
7. 电压偏差是指电⽓设备的实际端电压与其额定电压之差，通常⽤它对额定电压的百分⽐来表⽰。
8. 根据⽤户的重要程度及对供电可靠性的要求，可将电⼒负荷分为三级。
9. 供配电系统⼀般由⼯⼚降压变电所（或称为⼯⼚总降压变电所）、⾼压配电线路、车间变电所、低压配电线路和⽤电设备组成。
⼆、判断题（20%）1. 电⼒系统就是电⽹。
（×）2. 核能发电⼚的发电过程是核裂变能→热能→电能。
（×）3. 变电所的作⽤是接受电能和分配电能。
（×）4. 把将交流电变换为直流电，或把直流电变换为交流电的场所，称为变流所。
（√ ）5. ⼯⼚总降压变电所是把35kV～110kV电压降压为1kV电压向车间变电所供电。
（×）6. 电⼒⽹按电压⾼低和供电范围的⼤⼩可分为地⽅电⽹、区域电⽹、超⾼压电⽹。
（√ ）7. ⼆级负荷对供电⽆特殊要求。
（×）8.中性点直接接地或经低电阻接地系统称为⼤接地电流系统。
工厂供配电复习题一、填空题：1我国电力系统110Kv以下的电压级差一般应超过倍；110Kv以下的电压级差一般应超过倍。
2电能质量是表征电能品质的优劣程度的，主要包括和两部分。
3电力系统中，中性点工作方式有、和中性点经消弧线圈接地三种。
4对工厂供配电系统的基本要求是、、、。
5在供配电系统中担负输送、和电能任务的电路称为主电路.也叫做一次电路。
6电流互感器额定副边电流通常为，电压互感器额定副边电压通常为。
7电力电缆从本质上看都是由导电芯线、、三部分组成。
8低压电器是指工作在交流电压V直流电压V及以下的电路中，是最普通的一种用于关闭或切断电路的电器。
9继电保护都是由、、和执行部分三个基本部分组成。
10反时限过电流保护的动作时间与短路电流的大小成。
11年平均雷暴日数不超过15天的地区，叫做。
12低压配电系统，按保护接地的形式分为TN系统、、。
13短路后经过时的短路电流蜂值,是整个短路过程中的最大瞬时电流.这一最大的瞬时短路电流称为。
14低压电器按功能可分为开关电器、、测量电器等。
15交流操作电源供电的继电保护装置主要有、两种操作方式。
16目前的接地方式可以分为、、三类。
17变压器的过负荷能力分为和两种。
18电力电网的基本接线方式有、和环网式接线等三种。
19继电保护装置的基本要求、、、。
20三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点，一种是中性点，再有一种是中性点我国220/380V 低压配电系统广泛采用中性点运行方式。
21 发电机额定电压规定高于。
当变压器直接与发电机相连时,其一次绕组额定电压应__________。
当变压器连接在线路上时,其一次绕组额定电压应。
22隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断电流。
23互感器的功能是、。
24负荷持续率是指。
25短路的形式有，，，。
26工厂的用电设备按其工作制分为，，。
27配电所的任务是和。
28变压器的事故过负荷能力是以牺牲的寿命为代价的。
29按规定裸导线A、B、C三相涂漆的颜色分别对应为、、三色。
30短路电流的计算方法有、。
31无限大容量系统的特征、、。
32根据和选择电气设备的型号。
33电缆只需校验，支柱绝缘子只需校验。
34导线和电缆的选择包括和两方面内容。
35由于采用的继电器不同，过电流保护可以分为和。
36电流保护主要有和。
37操作电源主要有和。
38信号回路中的信号类型有、、、。
39电气安全包括和两个方面。
40一个完整的防雷设备由、和组成。
41供配电系统中常用的继电器主要是和。
二、选择题：1．高压隔离开关的主要功能是（）。
A．隔离电源，保证其他设备和线路的安全检修B．隔离电源，切断负荷电流C．切断负荷电流，保证其他设备线路检修2．变压器有一定的过载能力，事故过载对使用寿命（）。
A．有影响B．无影响C．影响不大3．变压器油的作用（）。
A．散热B．绝缘C．绝缘、散热4．在校验电器和导体的动稳定度时，一般应采用三相短路的（）。
A．稳定电流B．冲击电流C．非周期分量电流5．反时限保护指过负荷电流越大，其动作时间（）A．越长B．不变C．越短6．电气装置作等电位联结的作用在于降低（），以保障人身安全A．降低跨步电压B．降低接触电压C．降低触电电压7．工厂供电系统是指工厂所需的电力电源（）A从供电局起到所有用电设备入端止的整个电路B从进厂起到所有开关入端止的整个电路C从进厂起到所有用电设备入端止的整个电路D从供电局起到所有开关入端止的整个电路8．下面说法正确的是（）A由于系统运行方式改变及负荷缓慢变化产生的电压变化叫电压偏差。
B由于负荷急剧变化产生的电压变化叫电压偏差。
C由于系统运行方式改变及负荷缓慢变化产生的电压变化叫电压波动。
9．短路保护的操作电源可取自( )A电压互感器B电流互感器C空气开关D电容器10．过电流保护提高灵敏度的措施是( )A低电压闭锁保护B阶梯原则C 克服死区D 负荷率要高11．总等电位联结是将电气装置的的（）与附近的所有金属管道构件在进入建筑物处接向总等电位联结端子扳。
A防雷接地线B相线C地线DＰＥ线或ＰＥＮ线12.电缆型号ZR-VV中“ZR”的意思是（）A 聚乙烯B交联聚乙烯C聚氯乙烯D阻燃13.保护线（PE线）应采用( )的绝缘导线。
A 白色B 紫蓝色相间C紫色D黄绿色相间14.零线宜采用（）的绝缘导线。
A 白色B 淡蓝色C紫色D绿色15.人们俗称的“地线”实际上是( )A.中性线B.保护线C.保护中性线D.相线16.平均额定电压的应用场合为( )A.受供电设备B.线路C.变压器D.以上全部17.电能的质量标准是( )A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数18.如果系统中的N线与PE线全部分开，则此系统称为（）系统。
A.TN-CB.TN-SC.TN-C-SD.TT19.我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为( )A.不接地B.直接接地C.经消弧线圈接地D.随便20.如果中断供电将在政治、经济上造成较大损失的称为( )A.一级负荷B.二级负荷C.三级负荷D.保安负荷21.变压器的有功功率损耗由( )两部分组成A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对22.负荷持续率表征( )设备的工作特性。
A.连续工作制B.短时工作制C.断续周期工作制D.长期工作制23.尖峰电流是指持续时间为（）的短时最大负荷电流。
A.1～2sB.2～5sC.5～10sD.10～15s24.下列为对称性短路的是（）A.三相短路B.两相短路C.单相短路D.两相接地短路25.无限大容量电力系统的特点是（）A. 系统容量为无限大B.母线电压恒定不变C.系统阻抗为零D.以上都对26.工程设计中，基准容量Sd通常取（）A.100kV AB.100MV AC.1000KV AD.1000MV A27.下列属于二次设备的是（）A.电压互感器B.继电器C.熔断器D.变压器28.下列属于保护设备的是（）A.变压器B.避雷器C.并联电容器D.高压开关柜29.断倒闸操作时，正确的顺序是（）A.先合QS,再合QF先断QS,再断QFB.先合QS,再合QF先断QF,再断QSC.先合QF,再合QS先断QF,再断QSD.先合QF,再合QS先断QS,再断QF30.GB50062--92规定，在过电流保护动作时间超过（）时应装设瞬动的电流保护装置。
A.0.5～0.7sB.0.2sC.1sD.2s三、判断题1变电所与配电所的区别是变电所有变换电压的功能。
（）2我国规定的三相交流电网额定电压序列是：0.22,0.38,0.60,3,6,10.5,35,66,110,220,330,500kv。
( )3有一台设备，在其以9分钟一个周期的工作中，电动机只工作短短的30秒，它是短时工作制。
（）4工厂变配电所应尽量靠近电源侧，不一定靠近负荷中心。
（）5已知某截面铜绞线的允许载流量，乘以1.30 即得同一截面铝线的允许载流量。
（）6工厂高压线路的继电保护装置采脾两相一继电器式结线时三相短路Kw＝√3 ( )7过电流保护的动作时间的整定按“阶梯原则”( )8事故跳闸信号回路应按“对应原理”接线。
( )9在距单根接地体或接地故障点２０Ｍ的地方，称为电气上的“地”或“大地”。
( )10中性点接地是保护接地。
（）11理论计算只要接地电阻小于１00欧就行。
（）12《电业安全工作规程》规定的设备不停电时的安全距离：10KV及以下，安全距离为0.7m；20~35KV,安全距离为1m。
（）13送电时，一定要按照1、母线侧隔离开关或刀开关，2负荷侧隔离开关或刀开关，3、高压或低压断路器的合闸顺序依次操作。
（）14停电时，一定要按照1、高压或低压断路器，2负荷侧隔离开关或刀开关，3、母线侧隔离开关或刀开关拉闸顺序依次操作。
（）15隔离开关能通断负荷电流。
（）16进行短路分析时，如电力系统容量大于所研究的用户用电设备容量的50倍时，即将此系统视为无限大容量电源。
（）17以时间为横坐标，以负荷功率为纵坐标画出的图形叫负荷曲线。
（）18变压器的事故过负荷能力是以牺牲变压器的寿命为代价的。
（）19防雷装置所有接闪器都必须经过引下线与接地装置相联。
（）20阀式避雷器的阀片和以氧化锌（Ｚn Ｏ）为主要原料的多晶半导体陶瓷元件具有非线性特性，正常电压时，阀片电阻很大，过电压时，阀片电阻变得很小。
( )四、问答题：1什么叫工作接地、保护接地和保护接零？同一系统中，能否电气设备有的采用保护接地，有的又采用保护接零?2什么叫无限大容量电力系统？有什么主要特征？突然短路时，系统中的短路电流将如何变化？3开关柜的五防是哪些？4工厂用电设备按其工作制分哪几类? 什么叫负荷持续率?它表征哪类设备的工作特性?5短路有哪些形式? 哪种短路形式的可能性最大? 哪些短路形式的危害最为严重?6电流互感器和电压互感器使用时注意事项？7什么是二次回路操作电源? 常用的直流操作电源有哪几种?五、计算题：参考答案一、填空题：1（3,2），2（电压质量，频率质量），3（中性点直接接地，中性点不接地），4（安全，可靠，优质和经济）5（变换，分配）6（5A，100V），7（绝缘层,保护层），8（500V，1500V）9（测量部分,逻辑部分），10（反比关系），11（少雷区）,12（TT系统,IT系统），13（半个周期即0.01秒，短路冲击电流）,14（控制电器,调节电器），15（直接动作式，去分流跳闸），16（工作接地，保护接地，防雷接地），17（正常过负荷能力，事故过负荷能力），18（放射式，树干式），19（选择性，快速性，灵敏性，可靠性），20（不接地、经阻抗接地、直接接地、直接接地），21（同级电网额定电压5%，与发电机额定电压相等，与电网额定电压相等），22（空载、负荷、短路），23（计量、控制），24（一个工作周期内工作时间与工作周期的百分比值），25（三相短路、两相短路、单相短路、两相接地短路），26（连续工作制、短时工作制、断续周期工作制），27（接受电能，分配电能），28（变压器寿命），29（黄、绿、红），30(欧姆法、标幺制法)，31（Us=常数，Xs=0, Ss=∞），32（工作要求，环境条件），33（热稳定、动稳定），34（选择型号，选择截面），35（定时限过电流保护、反时限过电流保护），36（过电流保护、电流速断保护），37（直流操作电源、交流操作电源），38（事故信号、预告信号、位置信号、指挥和联系信号）39（人身安全、设备安全），40（避雷器、引下线、接地装置），41（电磁式继电器、感应式继电器电磁式继电器、感应式继电器）二、选择题1A 2A 3C 4B 5C 6B 7C 8B 9B 10A 11D 12D 13D 14B 15C 16 B 17A 18B 19C 20B 21B 22 C 23A 24A 25D 26B 27B 28B 29B 30 A三、判断题1√2√3×4×5×6√7√8×9×10×11×12√13√14√15×16√17√18√19√20√四、简答题1答：在正常或故障情况下，为了保证电气设备可靠地运行，而将电力系统中某一点接地称为工作接地。
