手机摄像头检验规范
- 格式:doc
- 大小:135.00 KB
- 文档页数:8
摄像头检测标准检验内容判定标准检验方式缺点级别主要次要尺寸符合样品承认书(产品规格书)图面尺寸及公差(图中重点尺寸,其他寸参考相关文件)游标卡尺高度V摄像头检测标准版本号修改号页码A/0 4/7功能测试检验内容判定标准检验方式缺点级别主要次要功能功能杂讯,颜色异常不允许存在测试板V 黑印不允许存在V C区A区B区(图示 1)色点不允许存在V 色点A zone≦2个B zone≦8个C zone≦10个(OD<0.2mm,且点与点之间的距离要>10mm。
VC区A区B区 B区漏光漏光严重不允许存在(图示3)测试板VC zone为整B zone为整A zone为整A zone为整画面中心 20%B zone为整PC画面640*480摄像头检测标准版本号修改号页码A/0 5/7检验内容判定标准检验方式缺点级别主要次要功能暗角Corner的亮度信号值≧50% Center的亮度信号值。
(图示5)测试板V功能解析度近焦:依工程规格。
(图示 6)测试板V功能远焦300cm:依工程规格。
(图示7)功能视角依工程规格。
测试板V 扭曲度依工程规格。
测试板V 色彩特性在不同色温下测试色板,其RGB颜色正常。
测试板V。
手机摄像头测试标准
手机摄像头的质量直接关系到用户拍摄照片和视频的效果,因此手机摄像头测
试标准显得尤为重要。
在手机摄像头测试中,需要考虑的因素有很多,包括分辨率、对焦速度、色彩还原、低光拍摄效果等。
下面将从这些方面来介绍手机摄像头测试标准。
首先,分辨率是评价手机摄像头质量的重要指标之一。
分辨率越高,照片和视
频的细节表现就越清晰。
在测试手机摄像头分辨率时,可以通过拍摄不同场景的照片和视频,然后放大观察细节部分的清晰度来评判分辨率的优劣。
其次,对焦速度也是手机摄像头测试的关键指标之一。
对焦速度快的手机摄像
头可以更好地捕捉移动对象,拍摄运动场景时效果更佳。
测试对焦速度时,可以尝试拍摄移动的物体,观察手机摄像头的对焦反应时间。
另外,色彩还原也是手机摄像头测试的重要内容之一。
色彩还原好的手机摄像
头可以还原真实场景的色彩,使照片和视频更加真实自然。
在测试色彩还原时,可以拍摄丰富多彩的场景,观察手机摄像头对色彩的还原效果。
此外,低光拍摄效果也是手机摄像头测试的一项关键内容。
手机摄像头在光线
较暗的环境下的表现,直接关系到用户在夜间或弱光环境下的拍摄体验。
在测试低光拍摄效果时,可以在较暗的环境下拍摄照片和视频,观察手机摄像头在低光环境下的表现。
综上所述,手机摄像头测试标准涉及到分辨率、对焦速度、色彩还原、低光拍
摄效果等多个方面。
在实际测试中,可以综合考虑这些指标,全面评估手机摄像头的质量。
希望本文介绍的手机摄像头测试标准对大家有所帮助。
手机摄像头品质检测规范AAA
AAA手机摄像头品质检测规范
一、目的
为了确保AAA手机摄像头的品质及性能具备良好的可靠性,保证AAA
手机拥有良好的使用体验,依据该检测规范,检测各项性能,确保AAA手
机摄像头品质满足相关要求,是本检测规范的基本目的。
二、检测范围
本检测规范的检测范围包括AAA手机摄像头的以下各项性能:
1.摄像头成像特性:
(1)曝光性能,包括曝光时间,曝光量,曝光平衡性能等;
(2)色彩及白平衡性能,包括色彩准确性,噪声、色温等;
(3)像素性能,包括像素密度,输出数据位数等;
(4)图像失真性能,包括图像噪声,图像饱和度等;
(5)图像滤镜性能,包括边缘清晰度,锐化处理,灰度处理等;
(6)视频编码特性,包括视频编码格式,码率,帧频率等;
2.摄像头硬件特性:
(1)光学性能,包括焦距,视场角,像素尺寸,放大倍数,近物距离,开口均匀度等;
(2)环境抗干扰性,包括抗手抖抑制,抗震动,抗振动,抗噪声等;
(3)功耗及热管理性能,包括工作功耗,休眠功耗,工作温度范围,温升。
手机摄像头检验标准手机摄像头检验标准1. 目的制定本公司的检验标准和试验方法,确保本公司所有采购的手机摄像头能满足研发设计、生产装配以及用户的使用要求。
2. 适用范围本规程适用于本公司所有手机摄像头的检验。
注:若新产品不断出现或本标准中的项目涉及不到,应根据公司要求在本标准中加入未涉及到的项目或修正本标准。
3. 缺陷类别定义A类严重缺陷(Critical Defect):产品存在对使用者的人身及财产安全构成威胁的缺陷。
B类重缺陷(Major Defect):产品存在下列缺陷,为主要缺陷。
1)功能缺陷影响正常使用;2)性能参数超出规格标准;3)导致客户拒绝购买的严重外观缺陷;4)包装存在可能危及产品形象的缺陷。
C类次要缺陷(Minor Defect):不影响产品使用,最终客户有可能愿意让步接受的缺陷。
4. 检验条件及环境1)在自然光或60W-100W(照度达600~800Lux)冷白荧光灯照明条件下检验;2)观察距离:300-350mm ;3)观察角度:水平方位45°±15°;4)检验时按正常要求的距离和角度扫描整个被检测面:10S±5S;5)检验人员裸视或矫正视力1.0以上,不能有色盲、色弱者。
5. 抽样标准抽样检验依GB2828-2003标准,取一般检验水平Ⅱ;AQL:A类缺陷为0B类缺陷为0.65C类缺陷为1.5特殊项目(尺寸、可靠性)抽样方案为:S-1或具体规定数量,Ac = 0,Re = 1。
6. 包装要求6.1 包装检验6.2现品票要求⑴、产品包装为胶袋包装,现品票粘在胶袋表面正中的位置;⑵、产品包装为纸箱包装, 现品票应粘在纸箱的右上角。
现品票参考格式:7.外观检验9.性能检验10.可靠性试验注:抽样5pcs/20K,表示每次20K数量总共抽取5pcs进行相关试验。
11. 参考文件11.1《检验和试验程序》11.2《品质部抽样方案》11.3《整机测试手册》。
摄像头检验规范1摄像头检验规范1一、前言随着科技的不断发展和应用的广泛推广,摄像头已经成为了很多领域中必不可少的设备之一、无论是在安防领域、交通管理、医疗设备,还是在个人生活中,摄像头都扮演着重要的角色。
为了保证摄像头的正常运行和可靠性,摄像头的检验成为了必不可少的环节。
本文主要介绍摄像头检验的规范。
二、摄像头检验的目的和意义1.确保摄像头的画面质量合格。
摄像头作为捕捉和传输图像的设备,其图像质量是其最基本的验收标准之一、通过检验,可以验证摄像头的图像质量是否达到规定的要求。
2.确保摄像头的稳定性和可靠性。
摄像头在长时间工作过程中,需要保持其稳定性和可靠性,以保证正常的图像采集和传输。
通过检验,可以发现摄像头可能存在的问题,及时进行修复或更换,保证摄像头的稳定运行。
3.确保摄像头的功能完善。
不同类型的摄像头具备不同的功能,如夜视功能、防抖功能等。
通过检验,可以验证摄像头的功能是否正常,并确保用户能够正常使用这些功能。
三、检验内容摄像头的检验主要包括以下几个方面:1.画面清晰度检验。
通过观察和分析摄像头的输出图像,评估其清晰度是否满足要求。
可以通过拍摄静态图像、移动图像等方式进行检验。
2.色彩还原检验。
通过对比摄像头录制的图像与实际场景进行对比,评估摄像头的色彩还原效果,判断其是否真实准确。
3.动态模糊检验。
通过移动物体的影像来测试摄像头对动态物体的采集效果。
评估摄像头在运动物体下是否存在模糊和延迟等问题。
4.低光环境检验。
在低光环境下对摄像头进行测试,评估其在弱光条件下的图像采集效果和图像噪声水平。
5.反光检验。
通过照射光源,评估摄像头的反光情况,判断其对光线的适应能力。
6.视角检验。
测量摄像头的视角范围,评估其是否满足用户的使用需求。
7.防尘防水检验。
对摄像头的防尘和防水性能进行检验,确保摄像头能够在特定的环境中正常工作。
四、检验方法摄像头的检验可以通过人工检验和仪器检验相结合的方式进行。
其中,人工检验主要通过观察和主观评估摄像头的性能和质量,仪器检验主要通过使用相应的检测设备和软件进行测量和分析。

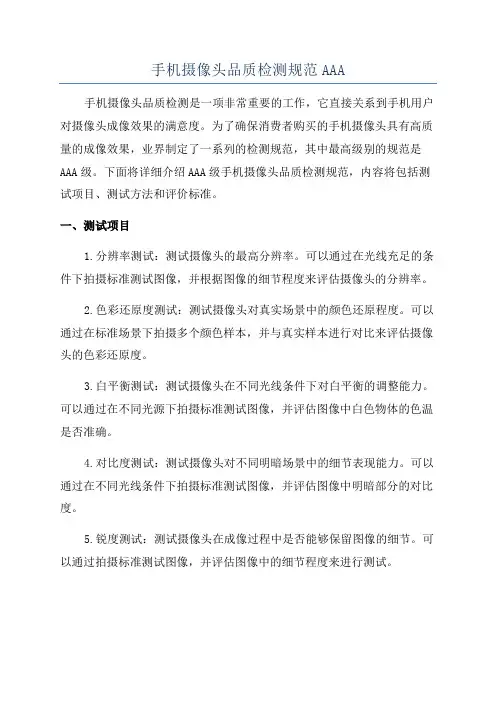

手机摄像头品质检测规范AAA手机摄像头品质检测是一项非常重要的工作,它直接关系到手机用户对摄像头成像效果的满意度。
为了确保消费者购买的手机摄像头具有高质量的成像效果,业界制定了一系列的检测规范,其中最高级别的规范是AAA级。
下面将详细介绍AAA级手机摄像头品质检测规范,内容将包括测试项目、测试方法和评价标准。
一、测试项目1.分辨率测试:测试摄像头的最高分辨率。
可以通过在光线充足的条件下拍摄标准测试图像,并根据图像的细节程度来评估摄像头的分辨率。
2.色彩还原度测试:测试摄像头对真实场景中的颜色还原程度。
可以通过在标准场景下拍摄多个颜色样本,并与真实样本进行对比来评估摄像头的色彩还原度。
3.白平衡测试:测试摄像头在不同光线条件下对白平衡的调整能力。
可以通过在不同光源下拍摄标准测试图像,并评估图像中白色物体的色温是否准确。
4.对比度测试:测试摄像头对不同明暗场景中的细节表现能力。
可以通过在不同光线条件下拍摄标准测试图像,并评估图像中明暗部分的对比度。
5.锐度测试:测试摄像头在成像过程中是否能够保留图像的细节。
可以通过拍摄标准测试图像,并评估图像中的细节程度来进行测试。
6.反差测试:测试摄像头在高光和阴影区域之间的表现能力。
可以通过拍摄标准测试图像,并评估图像中高光和阴影部分的细节程度来进行测试。
7.噪点测试:测试摄像头在低光条件下是否会产生噪点。
可以通过在低光条件下拍摄标准测试图像,并评估图像中的噪点程度来进行测试。
8.自动对焦测试:测试摄像头在不同距离下的对焦效果。
可以通过拍摄标准测试图像,并评估图像中物体的清晰度来进行测试。
二、测试方法1.标准测试图像:使用特定的测试图像作为标准,包括分辨率测试图像、色彩还原度测试图像等。
2.测试环境:保持测试环境的光线条件稳定,避免因光线变化而对测试结果产生影响。
同时,还需要进行恒温控制,以确保测试结果的准确性。
3.测试设备:使用专业的测试设备进行测试,包括高分辨率显示器、色彩校正器等。

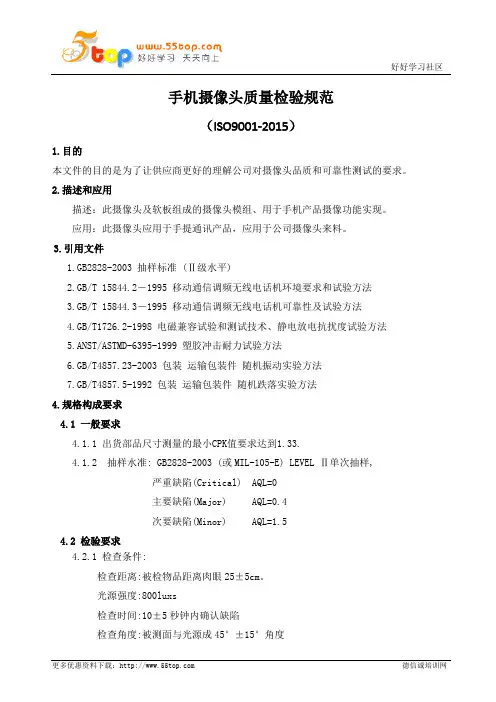

好好学习社区手机摄像头质量检验规范(ISO9001-2015)1.目的本文件的目的是为了让供应商更好的理解公司对摄像头品质和可靠性测试的要求。
2.描述和应用描述:此摄像头及软板组成的摄像头模组、用于手机产品摄像功能实现。
应用:此摄像头应用于手提通讯产品,应用于公司摄像头来料。
3.引用文件1.GB2828-2003 抽样标准 (Ⅱ级水平)2.GB/T 15844.2-1995 移动通信调频无线电话机环境要求和试验方法3.GB/T 15844.3-1995 移动通信调频无线电话机可靠性及试验方法4.GB/T1726.2-1998 电磁兼容试验和测试技术、静电放电抗扰度试验方法5.ANST/ASTMD-6395-1999 塑胶冲击耐力试验方法6.GB/T4857.23-2003 包装运输包装件随机振动实验方法7.GB/T4857.5-1992 包装运输包装件随机跌落实验方法4.规格构成要求4.1 一般要求4.1.1 出货部品尺寸测量的最小CPK值要求达到1.33.4.1.2 抽样水准: GB2828-2003 (或MIL-105-E) LEVEL Ⅱ单次抽样,严重缺陷(Critical) AQL=0主要缺陷(Major) AQL=0.4次要缺陷(Minor) AQL=1.54.2 检验要求4.2.1 检查条件:检查距离:被检物品距离肉眼25±5cm。
光源强度:800luxs检查时间:10±5秒钟内确认缺陷检查角度:被测面与光源成45°±15°角度更多优惠资料下载:德信诚培训网。
摄像头检测标准
摄像头检测标准版本号修改号页码A/1.0 0 2/7
检验内容判定标准
检验
方式
缺点级别
主要次要
尺寸符合样品承认书(产品规格书)图面尺寸及公差(图中重点尺寸,其
他寸参考相关文件)
游标
卡尺
高度
V
检验内容判定标准
检验
方式
缺点级别
主要次要
功能暗角Corner的亮度信号值≧50% Center的亮度信号
值。
(图示5)
测试板V
功能
解析度近焦:依工程规格。
(图示6)
测试板V
功能
远焦300cm:依工程规格。
(图示7)
功能
视角依工程规格。
测试板V 扭曲度依工程规格。
测试板V 色彩特
性
在不同色温下测试色板,其RGB颜色正常。
测试板V
摄像头检测标准版本号修改号页码A/1.0 0 6/7。
摄像头检验规范
一目的:
为规范摄像头检验方法与检验标准,确定检验允收标准,确保进料之品质水准。
二范围:
适用于所有摄像头。
三权责:
IQC工程师:负责文件的修订与维护,以及IQC检验的辅导与培训。
IQC:严格按照检验标准检验。
四定义:
1、严重缺陷CR (Critical defect):未按照公司要求使用特定元件的缺陷,或者任
何对人身、财产安全构成危害的缺陷,或者造成公司重大损失的缺陷。
2、主要缺陷MA(Major defect):导致部分功能不良,以及影响客户使用或导致客户不
满的外观缺陷。
3、次要缺陷MI(Minor defect):不影响产品使用及可靠性的外观缺点。
五内容:
5.1检验条件:
温度:23℃(+5,-5)
相对湿度:60%(+15%,-10%)
距离:人眼与产品表面的距离为300—350mm。
时间:检测量面和其它不超过8s;
每件检查总时间不超过30s(除首件)。
位置:检视面与桌面成45°;上下左右转动15°
照明:100W冷白荧光灯,电池表面500-- 550mm(照度达500~550Lux)。
5.2检验项目:
5.2.1对于摄像头,每一次来料都必须进行常规项目检验,而对于可靠性测试项目由材料供应商完成自测,并提供自测报告给到相应的物料质量工程师或IQC工程师进行确
认,自测频度按照1次/月进行。
5.2.2表〈1〉常规检验项目:。
