回弹法检测混凝土JGJ23-2011.
- 格式:ppt
- 大小:1.05 MB
- 文档页数:15
JGJ T 23-2011新版回弹法检测混凝土强度作业指导书吉林省宏运公路工程试验检测有限公司回弹法检测混凝土强度作业指导书批准人:状态:持有人:回弹法检测混凝土强度作业指导书1吉林省宏运公路工程试验检测有限公司1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
2、引用标准JGJ/T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪,ZC3-A型,主要技术要求:3.1 测定回弹值的仪器,应采用示值系统为指针直读式的混凝土回弹仪,回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。
3.2 在洛氏硬度HRC为60±2的钢砧上,回弹仪的率定值应为80±2,回弹仪使用时的环境温度应在-4℃——+40℃之间。
3.3 回弹仪在工程检测前后,应在钢砧上作率定试验。
3.4 回弹仪有下列情况之一时应送检定单位检定。
a.新回弹仪启用前b. 超过检定有效期限c.一般情况下,半年检测一次。
d. 经常规保养后,钢砧率定值不合格。
e.遭受严重撞击或其他伤害。
3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。
率定时,钢砧应稳固地平放在刚度大的混凝土实体上,回弹仪向下弹击时,取连续弹击三次的稳定回弹值进行平均,弹击杆分四次旋转,每次旋转约900。
弹击杆每旋转一次的率定平均值均符合80±2的要求。
2吉林省宏运公路工程试验检测有限公司4、检测结构或构件混凝土强度时,应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级;c.水泥品种、标号、安定性、厂名;砂、碎石种类、粒径;外加剂或掺合料品种、掺量;混凝土配合比等;d.施工时材料计量情况,模板、浇筑、养护情况及成型日期等;e.必要的设计图纸和施工记录;f.检测原因。
5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式,其适用范围及构件数量应符合下列规定:一、单个检测:适用于单独的结构或构件的检测;二、批量检测:适用于在相同的生产工艺条件下,混凝土强度等级相同,原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。
回弹法检测混凝土强度作业指导书批准人:状态:持有人:回弹法检测混凝土强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
2、引用标准JGJ/T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪,ZC3-A型,主要技术要求:3.1 测定回弹值的仪器,应采用示值系统为指针直读式的混凝土回弹仪,回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。
3.2 在洛氏硬度HRC为60±2的钢砧上,回弹仪的率定值应为80±2,回弹仪使用时的环境温度应在-4℃——+40℃之间。
3.3 回弹仪在工程检测前后,应在钢砧上作率定试验。
3.4 回弹仪有下列情况之一时应送检定单位检定。
a.新回弹仪启用前b. 超过检定有效期限c.一般情况下,半年检测一次。
d. 经常规保养后,钢砧率定值不合格。
e.遭受严重撞击或其他伤害。
3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。
率定时,钢砧应稳固地平放在刚度大的混凝土实体上,回弹仪向下弹击时,取连续弹击三次的稳定回弹值进行平均,弹击杆分四次旋转,每次旋转约900。
弹击杆每旋转一次的率定平均值均符合80±2的要求。
4、检测结构或构件混凝土强度时,应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级;c.水泥品种、标号、安定性、厂名;砂、碎石种类、粒径;外加剂或掺合料品种、掺量;混凝土配合比等;d.施工时材料计量情况,模板、浇筑、养护情况及成型日期等;e.必要的设计图纸和施工记录;f.检测原因。
5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式,其适用范围及构件数量应符合下列规定:一、单个检测:适用于单独的结构或构件的检测;二、批量检测:适用于在相同的生产工艺条件下,混凝土强度等级相同,原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。

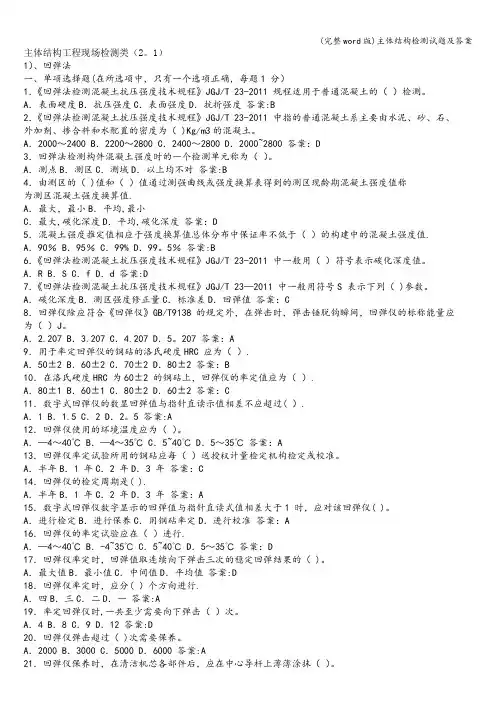

主体结构工程现场检测类(2。
1)1)、回弹法一、单项选择题(在所选项中,只有一个选项正确,每题1 分)1.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011 规程适用于普通混凝土的()检测。
A.表面硬度B.抗压强度C.表面强度D.抗折强度答案:B2.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011 中指的普通混凝土系主要由水泥、砂、石、外加剂、掺合料和水配置的密度为( )Kg/m3的混凝土。
A.2000~2400 B.2200~2800 C.2400~2800 D.2000~2800 答案:D3.回弹法检测构件混凝土强度时的一个检测单元称为()。
A.测点B.测区C.测域D.以上均不对答案:B4.由测区的( )值和()值通过测强曲线或强度换算表得到的测区现龄期混凝土强度值称为测区混凝土强度换算值.A.最大,最小B.平均,最小C.最大,碳化深度D.平均,碳化深度答案:D5.混凝土强度推定值相应于强度换算值总体分布中保证率不低于()的构建中的混凝土强度值. A.90% B.95% C.99% D.99。
5%答案:B6.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011 中一般用()符号表示碳化深度值。
A.R B.S C.f D.d 答案:D7.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23—2011 中一般用符号S 表示下列( )参数。
A.碳化深度B.测区强度修正量C.标准差D.回弹值答案:C8.回弹仪除应符合《回弹仪》GB/T9138 的规定外,在弹击时,弹击锤脱钩瞬间,回弹仪的标称能量应为()J。
A.2.207 B.3.207 C.4.207 D.5。
207 答案:A9.用于率定回弹仪的钢砧的洛氏硬度HRC 应为().A.50±2 B.60±2 C.70±2 D.80±2 答案:B10.在洛氏硬度HRC 为60±2 的钢砧上,回弹仪的率定值应为().A.80±1 B.60±1 C.80±2 D.60±2 答案:C11.数字式回弹仪的数显回弹值与指针直读示值相差不应超过( ).A.1 B.1.5 C.2 D.2。
表B 泵送混凝土测区强度换算表
表B 泵送混凝土测区强度换算表
回弹法检测混凝土抗压强度技术规程JGJ/T23-2011
表B 泵送混凝土测区强度换算表
回弹法检测混凝土抗压强度技术规程JGJ/T23-2011 表B 泵送混凝土测区强度换算表
回弹法检测混凝土抗压强度技术规程JGJ/T23-2011 表B 泵送混凝土测区强度换算表
回弹法检测混凝土抗压强度技术规程JGJ/T23-2011 表B 泵送混凝土测区强度换算表
回弹法检测混凝土抗压强度技术规程JGJ/T23-2011 表B 泵送混凝土测区强度换算表
回弹法检测混凝土抗压强度技术规程JGJ/T23-2011 表B 泵送混凝土测区强度换算表。
回弹法检测混凝土强度作业指导书批准人:状态:持有人:回弹法检测混凝土强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
2、引用标准JGJ/T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪,ZC3-A型,主要技术要求:3.1 测定回弹值的仪器,应采用示值系统为指针直读式的混凝土回弹仪,回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。
3.2 在洛氏硬度HRC为60±2的钢砧上,回弹仪的率定值应为80±2,回弹仪使用时的环境温度应在-4℃——+40℃之间。
3.3 回弹仪在工程检测前后,应在钢砧上作率定试验。
3.4 回弹仪有下列情况之一时应送检定单位检定。
a.新回弹仪启用前b. 超过检定有效期限c.一般情况下,半年检测一次。
d. 经常规保养后,钢砧率定值不合格。
e.遭受严重撞击或其他伤害。
3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。
率定时,钢砧应稳固地平放在刚度大的混凝土实体上,回弹仪向下弹击时,取连续弹击三次的稳定回弹值进行平均,弹击杆分四次旋转,每次旋转约900。
弹击杆每旋转一次的率定平均值均符合80±2的要求。
4、检测结构或构件混凝土强度时,应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级;c.水泥品种、标号、安定性、厂名;砂、碎石种类、粒径;外加剂或掺合料品种、掺量;混凝土配合比等;d.施工时材料计量情况,模板、浇筑、养护情况及成型日期等;e.必要的设计图纸和施工记录;f.检测原因。
5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式,其适用范围及构件数量应符合下列规定:一、单个检测:适用于单独的结构或构件的检测;二、批量检测:适用于在相同的生产工艺条件下,混凝土强度等级相同,原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。
回弹法检测混凝土强度作业指导书批准人:状态:持有人:回弹法检测混凝土强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
2、引用标准JGJ/T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪,ZC3-A型,主要技术要求:3.1 测定回弹值的仪器,应采用示值系统为指针直读式的混凝土回弹仪,回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。
3.2 在洛氏硬度HRC为60±2的钢砧上,回弹仪的率定值应为80±2,回弹仪使用时的环境温度应在-4℃——+40℃之间。
3.3 回弹仪在工程检测前后,应在钢砧上作率定试验。
3.4 回弹仪有下列情况之一时应送检定单位检定。
a.新回弹仪启用前b. 超过检定有效期限c.一般情况下,半年检测一次。
d. 经常规保养后,钢砧率定值不合格。
e.遭受严重撞击或其他伤害。
3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。
率定时,钢砧应稳固地平放在刚度大的混凝土实体上,回弹仪向下弹击时,取连续弹击三次的稳定回弹值进行平均,弹击杆分四次旋转,每次旋转约900。
弹击杆每旋转一次的率定平均值均符合80±2的要求。
4、检测结构或构件混凝土强度时,应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级;c.水泥品种、标号、安定性、厂名;砂、碎石种类、粒径;外加剂或掺合料品种、掺量;混凝土配合比等;d.施工时材料计量情况,模板、浇筑、养护情况及成型日期等;e.必要的设计图纸和施工记录;f.检测原因。
5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式,其适用范围及构件数量应符合下列规定:一、单个检测:适用于单独的结构或构件的检测;二、批量检测:适用于在相同的生产工艺条件下,混凝土强度等级相同,原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。
12345678910111213143438363838363635403837363634393437343835383838383938363436323837343836383934383840363238383538354232403732363832383837333434323938353835393636383936363738343838353835373834393338343437343842313836423732373536383738353537383736403837363536383238373436373836353538373736374038363736383738343536384037343937383437323636373836.637.235.836.737.635.837.735.137.536.0////0.00.00.00.00.00.00.00.00.00.0////36.637.235.836.737.635.837.735.137.536.0////0.00.00.00.00.00.00.00.00.00.0////36.637.235.836.737.635.837.735.137.536.0////34.835.933.335.236.733.337.132.136.733.6////37.238.435.737.639.235.739.634.539.236.0////37.238.435.737.639.235.739.634.539.236.0////106%110%102%107%112%102%113%99%112%103%////批准审核试验记录计算最小值f c cu,minFcu,e=Mfccu-1.645SFccu98%37.3 1.834.534.3检查强度 合格mfc cu =sfc cu =平均值m f c cu标准差sf c cu最大值f c cu,max强度推算值f cu,e达到设计等级%39.6当N>10组时f cu =35.0非泵送强度换算值泵送砼强度换算值混凝土强度推算值(f cu,e )的确定评定结果单个等级混凝土强度回弹值修正计算平均值检测角度修正系数检测角度修正结果浇注面修正系数浇注面修正结果121314151667891011 测点数弹击数12345混凝土输送方式K泵送浇注面R b a /R t a侧面修正值(Ra)测点个数n10混凝土强度等级F cuC35检测角度R ma 水平炭化深度d m0.0工程部位29#墩墩身回弹仪型号/编号检验依据JGJ/T23-2011施工单位中铁港航局工程名称跨临连高速、沭北运河特大桥试验日期2014年9月23日回弹法检测混凝土强度计算书建设单位报告编号报告日期。

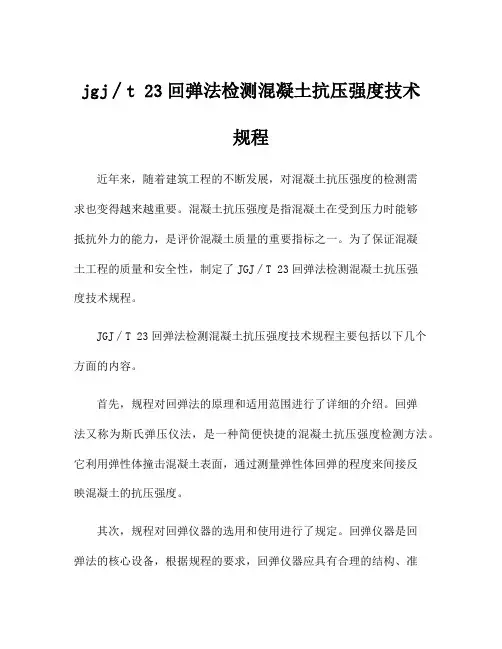

jgj∕t 23回弹法检测混凝土抗压强度技术规程近年来,随着建筑工程的不断发展,对混凝土抗压强度的检测需求也变得越来越重要。
混凝土抗压强度是指混凝土在受到压力时能够抵抗外力的能力,是评价混凝土质量的重要指标之一。
为了保证混凝土工程的质量和安全性,制定了JGJ∕T 23回弹法检测混凝土抗压强度技术规程。
JGJ∕T 23回弹法检测混凝土抗压强度技术规程主要包括以下几个方面的内容。
首先,规程对回弹法的原理和适用范围进行了详细的介绍。
回弹法又称为斯氏弹压仪法,是一种简便快捷的混凝土抗压强度检测方法。
它利用弹性体撞击混凝土表面,通过测量弹性体回弹的程度来间接反映混凝土的抗压强度。
其次,规程对回弹仪器的选用和使用进行了规定。
回弹仪器是回弹法的核心设备,根据规程的要求,回弹仪器应具有合理的结构、准确的测量精度和方便的使用性。
使用回弹仪器进行测试时,需要根据仪器的使用说明进行正确的操作,保证测量结果的准确性。
第三,规程对施工现场环境要求进行了规定。
混凝土抗压强度的测定需要在符合相应环境条件下进行才能得到准确的检测结果。
例如,施工现场的温度、湿度等环境因素都可能对混凝土的抗压强度测试产生影响,因此规程要求在进行测定前必须对施工现场环境进行评估和控制。
第四,规程对样品制备和试验过程进行了规定。
规程要求在进行混凝土抗压强度测试前,必须对取样样品进行处理和制备,确保样品的真实性和代表性。
同时规程还详细描述了试验的具体步骤和注意事项,以保证试验的准确性和可重复性。
最后,规程还对测试结果的评定和报告的编制进行了规定。
根据测试结果,规程给出了不同抗压强度等级的评定标准,以判断混凝土的质量是否合格。
同时规程还要求对测试结果进行记录和报告,以便于后续的工程验收和质量监督。
总之,JGJ∕T 23回弹法检测混凝土抗压强度技术规程是一项非常重要的标准,它对混凝土抗压强度的检测提供了科学的方法和规定。
遵循规程的要求,可以提高混凝土工程质量的控制和管理水平,确保建筑工程的安全性和稳定性。

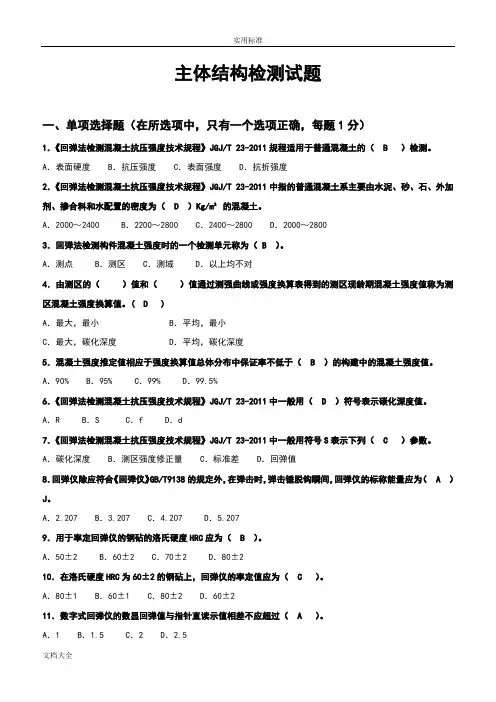

主体结构检测试题一、单项选择题(在所选项中,只有一个选项正确,每题1分)1.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011规程适用于普通混凝土的( B )检测。
A.表面硬度 B.抗压强度 C.表面强度 D.抗折强度2.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011中指的普通混凝土系主要由水泥、砂、石、外加剂、掺合料和水配置的密度为( D )Kg/m³的混凝土。
A.2000~2400 B.2200~2800 C.2400~2800 D.2000~28003.回弹法检测构件混凝土强度时的一个检测单元称为( B )。
A.测点 B.测区 C.测域 D.以上均不对4.由测区的()值和()值通过测强曲线或强度换算表得到的测区现龄期混凝土强度值称为测区混凝土强度换算值。
( D )A.最大,最小 B.平均,最小C.最大,碳化深度 D.平均,碳化深度5.混凝土强度推定值相应于强度换算值总体分布中保证率不低于( B )的构建中的混凝土强度值。
A.90% B.95% C.99% D.99.5%6.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011中一般用( D )符号表示碳化深度值。
A.R B.S C.f D.d7.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011中一般用符号S表示下列( C )参数。
A.碳化深度 B.测区强度修正量 C.标准差 D.回弹值8.回弹仪除应符合《回弹仪》GB/T9138的规定外,在弹击时,弹击锤脱钩瞬间,回弹仪的标称能量应为( A )J。
A.2.207 B.3.207 C.4.207 D.5.2079.用于率定回弹仪的钢砧的洛氏硬度HRC应为( B )。
A.50±2 B.60±2 C.70±2 D.80±210.在洛氏硬度HRC为60±2的钢砧上,回弹仪的率定值应为( C )。
1)、回弹法一、单项选择题(在所选项中,只有一个选项正确,每题1 分) 1.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011 规程适用于普通混凝土的( )检测。
A.表面硬度 B.抗压强度 C.表面强度 D.抗折强度 2.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011 中指的普通混凝土系主要由水泥、砂、石、外加剂、掺合料和水配置的密度为()Kg/m3的混凝土。
A.2000~2400 B.2200~2800 C.2400~2800 D.2000~28003.回弹法检测构件混凝土强度时的一个检测单元称为( )。
A.测点 B.测区 C.测域 D.以上均不对4.由测区的( )值和( )值通过测强曲线或强度换算表得到的测区现龄期混凝土强度值称为测区混凝土强度换算值。
A.最大,最小 B.平均,最小C.最大,碳化深度 D.平均,碳化深度5.混凝土强度推定值相应于强度换算值总体分布中保证率不低于( )的构建中的混凝土强度值。
A.90% B.95% C.99% D.99.5%6.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011 中一般用( )符号表示碳化深度值。
A.R B.S C.f D.d7.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011 中一般用符号S 表示下列( )参数。
A.碳化深度 B.测区强度修正量 C.标准差 D.回弹值8.回弹仪除应符合《回弹仪》GB/T9138 的规定外,在弹击时,弹击锤脱钩瞬间,回弹仪的标称能量应为()J。
A.2.207 B.3.207 C.4.207 D.5.2079.用于率定回弹仪的钢砧的洛氏硬度HRC 应为( )。
A.50±2 B.60±2 C.70±2 D.80±210.在洛氏硬度HRC 为60±2 的钢砧上,回弹仪的率定值应为( )。
A.80±1 B.60±1 C.80±2 D.60±211.数字式回弹仪的数显回弹值与指针直读示值相差不应超过( )。
一、选择题1、《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011规程适用于普通混凝土的()检测。
A,表面硬度B.抗压强度C.表面强度D.抗折强度答:B2、回弹法检测构件混凝土强度时的一个检测单元称为()。
A.测点B,测区C.测域D.以上均不对答:B3、由测区的()值和()值通过测强曲线或强度换算表得到的测区现龄期混凝土强度值称为测区混凝土强度换算值。
A.最大,最小B,平均,最小C.最大,碳化深度D.平均,碳化深度答:D4、混凝土强度推定值相应于强度换算值总体分布中保证率不低于()的构建中的混凝土强度值。
A.90%B.95%C.99%D.99.5%答:B5、用于率定回弹仪的钢砧的洛氏硬度HRC应为()。
A.50^2B.60^2C.70^2D,80^2答:B6、率定回弹仪时,一共至少需要向下弹击()次。
A.4B.8C.9D.12答:D7、采用超声回弹综合法检测混凝土强度时,测区面积宜为()m2A.0.2B.0.4C.0.02D.0.04答:D8、采用超声回弹综合法检测混凝土强度时,测量回弹值应在构件测区内超声波的发射和接收面各弹击()点。
A.5B.8C.10D.16答:B9、采用超声回弹综合法检测混凝土强度时,超声测点应布置在回弹测试同一测区内,每一测区布置()个测点。
A.2B.3C.4D.6答:B10、钻芯法确定检测批的混凝土强度推定值时,标准芯样的最小样本容量不宜少于()个。
A.10B.12C.13D.15答:D11、(多选)当回弹仪具有下列情况之一时,应由计量检定机构进行检定:()A.新回弹仪启用前B.超过检定有效期限C.数显回弹仪数显回弹值与指针值相差大于1D.在钢砧上的率定值不合格E.遭受严重撞击或其他损害答:ABCE12、(多选)回弹仪的率定试验应符合()A.应在室温为5〜35c的条件下进行B.钢砧表面应干燥、清洁C.应稳固地平放在刚度大的物体上D.应分四个方向进行,且每个方向弹击前,弹击杆应旋转90度,每个方向的回弹值应为80立答:ABC13、(多选)当回弹仪存在下列情况之一时,应进行保养()A.回弹仪弹击超过2000次B.数显回弹值与指针值相差大于1C.对检测值有怀疑D.在钢砧上的率定值不合格答:ACD14、(多选)碳化深度值的测量应符合下列规定()A.在测区表面形成直径约15mm的孔洞,其深度应大于混凝土的碳化深度B.消除孔洞中的粉末和碎屑,且不得用水擦洗C.采用浓度为1%〜2%的酚酉精溶液滴在孔洞内壁的边缘处,当界线清晰时,测量已碳化与未碳化交界面到混凝土表面的垂直距离,并应测量3次,每次读数应精确至0.1mm;D.应取三次测量的平均值作为检测结果,并应精确至0.5mm。
混凝土强度回弹检测方案集团标准化小组:[VVOPPT-JOPP28-JPPTL98-LOPPNN]混凝土回弹方案1、编制依据:(1)《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011(2)《回弹法检测混凝土抗压强度技术规程》DBJ13-71-2015(3)《回弹仪》ZC3-AA(4)《混凝土结构工程施工质量验收规范》GB50204-2015(5)《建筑工程施工质量验收统一标准》GB50300-2013(6)《混凝土强度检验评定标准》GB50107-20142、工程概况及适用范围2.1工程简述:本方案适用xxxxx项目2.2混凝土强度分部概况:各楼主体结构砼分布情况(例表)3、混凝土回弹检测部署3.1混凝土回弹检测总目标及进度计划:(1)混凝土回弹检测的总目标:通过混凝土结构实体回弹检测,为处理混凝土质量问题提供依据。
进一步加强混凝土质量控制,确保工程基础、主体结构安全,避免出现重大质量隐患,使得现场混凝土质量达到《混凝土结构工程施工质量验收规范》(GB50204-2002)的要求。
现场如有混凝土回弹检测抗压强度不能满足设计有要求的,应请有资质的检测单位进行扩大检查,并及时报告监督机构。
①根据现场基础及各主体结构实际施工进度,对达到28d龄期的结构实体构件进行混凝土抗压强度回弹检测。
②对现场混凝土浇筑质量存在疑议的结构构件进行回弹检测。
3.2 回弹人员组成;回弹人员由总监任组长,各土建专业监理工程师任各小组队长,组员由总包质检员,分包质检员及技术人员组成。
3.3混凝土回弹检测的构件取样数量和具体部位确定:现场构件按混凝土生产工艺、强度等级相同,原材料、配合比、养护条件基本一致且龄期相近的一批同类构件作为一检验批。
取样时,应随机抽取构件,。
剪力墙每层不少于构件总数20%或不少于10件, 框架梁、柱每层所有构件的30%(裙房每层为10%).每一个剪力墙上选取的测区数不宜少于3个(上中下分布),在构件上部1/3,中部,下部1/3各设一个测区。
混凝土回弹方案1、编制依据:(1)《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011(2)《回弹法检测混凝土抗压强度技术规程》DBJ13-71-2015(3)《回弹仪》ZC3-AA(4)《混凝土结构工程施工质量验收规范》GB50204-2015(5)《建筑工程施工质量验收统一标准》GB50300-2013(6)《混凝土强度检验评定标准》GB50107-20142、工程概况及适用范围2.1工程简述:本方案适用xxxxx项目2.2混凝土强度分部概况:各楼主体结构砼分布情况(例表)3、混凝土回弹检测部署3.1混凝土回弹检测总目标及进度计划:(1)混凝土回弹检测的总目标:通过混凝土结构实体回弹检测,为处理混凝土质量问题提供依据。
进一步加强混凝土质量控制,确保工程基础、主体结构安全,避免出现重大质量隐患,使得现场混凝土质量达到《混凝土结构工程施工质量验收规范》(GB50204-2002)的要求。
现场如有混凝土回弹检测抗压强度不能满足设计有要求的,应请有资质的检测单位进行扩大检查,并及时报告监督机构。
①根据现场基础及各主体结构实际施工进度,对达到28d龄期的结构实体构件进行混凝土抗压强度回弹检测。
②对现场混凝土浇筑质量存在疑议的结构构件进行回弹检测。
3.2 回弹人员组成;回弹人员由总监任组长,各土建专业监理工程师任各小组队长,组员由总包质检员,分包质检员及技术人员组成。
3.3混凝土回弹检测的构件取样数量和具体部位确定:现场构件按混凝土生产工艺、强度等级相同,原材料、配合比、养护条件基本一致且龄期相近的一批同类构件作为一检验批。
取样时,应随机抽取构件,。
剪力墙每层不少于构件总数20%或不少于10件, 框架梁、柱每层所有构件的30%(裙房每层为10%).每一个剪力墙上选取的测区数不宜少于3个(上中下分布),在构件上部1/3,中部,下部1/3各设一个测区。
每一个剪力墙上选取的测区数不宜少于3个(左中右分布),在构件左部1/3,中部,右部1/3各设一个测区。
主体结构现场组模拟考试答案一、单项选择题(在所选项中,只有一个选项正确,每题1分)1.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011规程适用于普通混凝土的( B )检测。
A.表面硬度 B.抗压强度 C.表面强度 D.抗折强度2.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011中指的普通混凝土系主要由水泥、砂、石、外加剂、掺合料和水配置的密度为( D )Kg/m³的混凝土。
A.2000~2400 B.2200~2800 C.2400~2800 D.2000~28003.回弹法检测构件混凝土强度时的一个检测单元称为( B )。
A.测点 B.测区 C.测域 D.以上均不对4.由测区的( D )值和()值通过测强曲线或强度换算表得到的测区现龄期混凝土强度值称为测区混凝土强度换算值。
A.最大,最小 B.平均,最小 C.最大,碳化深度 D.平均,碳化深度5.混凝土强度推定值相应于强度换算值总体分布中保证率不低于( B )的构建中的混凝土强度值。
A.90% B.95% C.99% D.99.5%6.《回弹法检测混凝土抗压强度技术规程》JGJ/T 23-2011中一般用( D )符号表示碳化深度值。
A.R B.S C.f D.d7.用于率定回弹仪的钢砧的洛氏硬度HRC应为( B )。
A.50±2 B.60±2 C.70±2 D.80±28.数字式回弹仪的数显回弹值与指针直读示值相差不应超过( A )。
A.1 B.1.5 C.2 D.2.59.回弹仪使用的环境温度应为( A )。
A.-4~40℃ B.-4~35℃ C.5~40℃ D.5~35℃10.回弹仪率定试验所用的钢砧应每( C )送授权计量检定机构检定或校准。
A.半年 B.1年 C.2年 D.3年11.回弹仪的检定周期是( B )。
A.半年 B.1年 C.2年 D.3年12.数字式回弹仪数字显示的回弹值与指针直读式值相差大于1时,应对该回弹仪( A )。
