课程设计(飞剪机构的设计)

h

h

A

飞剪机构的设计

一、 设计内容 1、工艺要求

1.1剪切运动速度为V t =2m/s 的钢板,拉钢系数δ=V 刀/ V t =[δ], [δ]=1.01~1.05

1.2 两种钢板定尺(长度)L=1m; 0.65m ;1.3 剪切时上下剪刃有间隙,剪切后上下剪刃不发生干涉(相碰);

1.4 剪切时上、下剪刃沿钢板运动速度方向的速度相对误差: ΔV 刀≤0.05=[ε] 2、给定参数

2.1工艺参数 剪切力F=10T=98kN;

支座A 距辊道面高约为 h ≈250mm(如图2.1);刀刃重合量Δh ≈5mm;

钢板厚度Δb=1mm; 2.12.2机构设计

参数

按定尺L=1m 给出机构的行程速比系数k 、远极位传动角γ2、摇杆摆角ψ如表2-1所示。:

表2-1 参数与方案

方案

1

2 3 4 5 1.1.1.1.1.

74º 73º 72

706816

17º 182022

3、具体内容

3.1根据工艺要求制定机构方案,定性比较各方案的优、劣; 3.2设计出满足工艺要求的机构尺寸及上下剪刃的位置尺寸; 3.3根据最终设计结果按比例绘制机构运动简图及上下剪刃的轨迹;

3.4进行机构的运动及力分析,检验上下剪刃的速度相对误差、拉钢系数是否满要求,并求出曲柄上的平衡力矩M b 4、对剪机运动的要求:

4.1曲柄转一圈对钢材剪切一次;

4.2剪切时,上、下剪刃速度相对误差小于其许用值:

△V 刀=2|V Et -V Ft |/(V Et +V Ft )≤ [ε] = 0.05. 4.3剪切时,上下剪刃应与钢材运动同步。

一般希望剪刃速度略大于钢材运动速度,即拉钢系数δ>1: V 刀= (V Et +V Ft )/2; δ= V 刀/ V t =[δ] =1.01~1.05. 4.4能调节钢材的剪切长度L

A

D

B

C

E

F

x

y (t )

f

e

n 1 L

a b c

L

V t

α

αα3

5、设定参数

5.1工艺参数

剪切力F=10T=98kN 支座A距辊道面高约为h ≈250mm

刀刃重合量Δh≈5mm 钢板厚度Δb=1mm

5.2机构设计参数

按定尺L=1m给出机构的行程速比系数k 、远极位传动角γ2、摇杆摆角ψ如表2-1所示。

6、机构的型综合

首先对工艺要求进行分析,把工艺要求变换为对机构运动的要求,然后根据对机构的动作要求进行型综合。

6.1工艺对机构的动作要求:

(1)为完成剪切,上下剪刃应完成相对分合运动;

(2)为剪切运动中的钢材,上下剪刃在完成相对分合运动的同时还应有沿钢材方向的运动;

(3)根据以上要求可知,上下剪刃运动轨迹之一应为封闭曲线(如图6.1 a、b、c)所示。图3 d上下刀刃均为非封闭曲线,使得飞剪在空行程中沿钢材运动方向逆向剪切,这是不允许的。

a) b) c) d)

图 6.1

6.2机构型综合的方法及一般原则

(1)固定一个构件为机架,可得到一个全铰链机构。

(2)可用移动副直接代替转动副而得到带有移动副的机构。(3)具有两个转动副的一个构件可变换成一个高副。

(4)最简单机构原则。首先采用最简单的运动链进行机构综合,不满足要求时才采用较复杂的运动链。

(5)最低级别机构原则。一般采用多元连杆为机架不易得到高级别机构。

(6)不出现无功能结构原则。

(7)最低成本原则。加工易难及加工成本按如下顺序递增:转动副、移动副、高副。

(8)最符合工艺要求原则。

对比分析

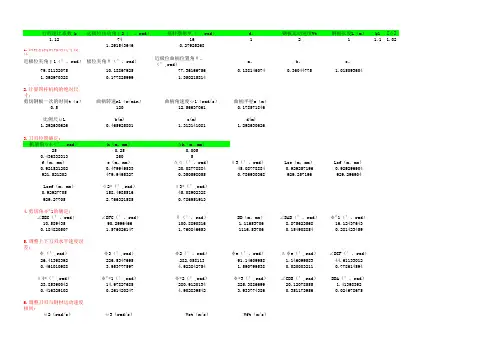

二、计算

1.四杆机构的相对尺寸设计

A

B 1B 2

C 2

C 1 D

d 0=1 a 0

b 0

c 0

ψ

θ

θ0

γ 2

γ 1

图 ( )

已知参数:k, γ2, ψ.计算机构的相对尺寸a 0 ,b 0 ,c 0 , d 0=1.

2.四杆机构的绝对尺寸2.1曲柄半径a 剪切钢板一次所需的时间t : t=L/V t (s)

曲柄的转速n 1和角速度ω1:若曲柄销的速度为V B ,则曲柄半径a 为:a=V B /ω1.

设:k 1=v B /v 刀 (k 1为曲柄销B 点的速度与刀刃平均速度之比) V B =k 1V 刀=k 1[δ]V t . 由此得到:

a=k 1 [δ]V t /ω1,

或 a=k 1 [δ]L/(2π) (2)

初步设计时k 1可任选。(*机构初步设计完成后再重新确定k 1) 2.2 计算 四杆机构的绝对尺寸

相对尺寸为:a 0 , b 0 ,c 0 ,d 0 。绝对尺寸为:a ,b ,c ,d:

A B

C

D

h ∆h F

E e f

c

b a

α4 α2

α3 Y (t

x

p 34 (p 24 )

图 ( )

2 1

3 4 d

A D ∆α 求比例尺μL =a/a 0。得绝对尺寸:a=μL a 0, b=μL b 0, c=μL c 0, d=μL 。 3.刀刃位置确定

如图( )所示,取机架角α4=10︒~30︒且使曲柄与机架共线的机

构位置来确定刀刃位置尺寸,这是考虑到:可得到刀刃重合量Δh ,且此时有v Ft ≈v Et (此时连杆的绝对瞬心在D 点且有ω2=ω3)。若计算出f 、α3、e 、α2,即确定了刀刃F 、E 的位置。

f=dcos α4-h (3)

e={(f-Δh)2+(d-a) 2-2(f-Δh)(d-a)cos α4}0.5. (4) 初步计算α3、α2:

α3=α4+Δα。

Δα由ΔBCD 按余弦定理求出。α3求出后可由ΔBDE 和ΔBDF 求出L CE 、L CF 。然后由ΔBCE 按余弦定理求出α2。 注意到点E 、F 应满足重合(剪切),即L CE =L CF 。故令
