架空线路的导线架设1范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。
2施工准备2.1材料要求:2.1.1 所采用的器材、材料应符合同家现行技术标准的规定,并应有产品合格证。
2.1.2 导线:2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷,裸铝绞线不应有严重腐蚀现象。
2.1.2.2 不应有严重腐蚀现象。
2.1.2.3 绝缘导线表而应平整,光滑、色泽均匀,绝缘层厚度应符合规定。
绝缘层应挤包紧密,且易剥离、绝缘线端部应有密封措施。
2.1.2.4 导线最小截面应符合表3-76所示数值。
导线最小截面(mm2)表3-76导线种类10kV居民区非居民区1kV以下铝绞线352516~25钢芯铝绞线2516~2516~25铜绞线1616直径3.2~4.0mm2.1.3悬式绝缘子、蝶式绝缘子2.1.3.1瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。
2.1.3.2 瓷釉光滑,无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。
2.1.3.3 弹簧销、垫的弹力适宜。
2.1.3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。
2.1.4 绑线:裸导线的绑线应选用与导线同金属的单股线,直径不应小于2.0mm,绝缘导线应选用绝缘绑线。
2.1.5 耐张线夹、并沟线夹、钳压管、铝带2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.2 线夹转动灵活,与导线接触面符合要求。
2.1.5.3 碗头挂板、平行挂板、直角挂板、U型挂环、球失挂环、拉板、连扳、曲型垫等。
2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.5 应热镀锌,镀锌良好,镀锌层无剥落,锈蚀现象。
2.1.6螺栓:2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
2.1.6.2 螺杆与螺母的配合应良好,加大尺寸的内螺纹与有镀层的外螺纹配合,其公差应符合现行国家标准《普通螺纹直径1~300mm 公差》的粗牙三级标准。
一、工程概述本工程为某地区110kV架空线路架线工程,线路全长XX公里,采用双回线设计,线路起始于XX变电站,终点至XX变电站。
工程主要内容包括架设导线、地线、光缆等。
二、施工准备1. 工程组织成立专门的施工项目部,负责工程的施工组织、协调和管理。
项目部下设施工、技术、质量、安全、物资等管理部门。
2. 施工人员施工人员应具备相应的电力工程专业知识,熟悉电力架空线路架线施工工艺,持有相关岗位证书。
3. 施工材料根据工程设计要求,准备导线、地线、光缆、金具、绝缘子、架线施工设备等材料。
4. 施工设备配置架线施工所需的施工设备,如牵引机、紧线机、放线机、张力机、卷扬机、测量仪器等。
5. 施工图纸及资料收集整理施工图纸、技术规范、质量标准、安全操作规程等相关资料。
三、施工工艺1. 架线施工流程(1)基础施工:根据设计要求,进行杆塔基础施工。
(2)杆塔组立:按照设计要求,进行杆塔组立。
(3)导线、地线展放:采用牵引机、放线机等设备,将导线、地线从起点牵引到终点。
(4)紧线:利用紧线机,对导线、地线进行紧线,调整导线、地线的弧垂。
(5)附件安装:安装绝缘子、金具、接地线等。
(6)光缆敷设:根据设计要求,敷设光缆。
2. 施工工艺要点(1)导线、地线展放:确保导线、地线展放过程中,弧垂符合设计要求。
(2)紧线:紧线时,注意导线、地线的张力,避免过紧或过松。
(3)附件安装:按照设计要求,正确安装绝缘子、金具、接地线等。
(4)光缆敷设:确保光缆敷设过程中,光缆不受损伤。
四、质量控制1. 施工前,对施工人员进行技术交底,确保施工人员掌握施工工艺和质量要求。
2. 施工过程中,加强过程控制,严格执行质量标准。
3. 对施工过程中发现的质量问题,及时进行整改。
4. 工程完成后,进行竣工验收,确保工程质量符合设计要求。
五、安全措施1. 施工人员应佩戴安全帽、安全带等防护用品。
2. 施工现场设置安全警示标志,确保施工安全。
3. 严格执行安全操作规程,避免发生安全事故。
《电力线路架设施工方案(架空线安装)》一、项目背景随着经济的快速发展,对电力的需求日益增长。
为了满足某地区不断增长的用电需求,提高供电可靠性,现决定进行电力线路架设工程,主要涉及架空线的安装。
本次施工区域地形较为复杂,包括山区、平原等不同地貌,线路长度较长,施工难度较大。
但通过精心组织、科学管理,确保工程按时、按质、安全完成。
二、施工步骤1. 施工准备(1)组织技术人员进行现场勘查,熟悉施工环境,确定线路走向和杆塔位置。
(2)编制施工组织设计和专项施工方案,报相关部门审批。
(3)准备施工所需的材料、设备和工具,确保其质量符合要求。
(4)对施工人员进行技术交底和安全培训,明确施工任务和安全注意事项。
2. 杆塔基础施工(1)根据设计要求进行杆塔基础的开挖,确保基础尺寸和深度符合规范。
(2)浇筑基础混凝土,采用商品混凝土,严格控制混凝土配合比和浇筑质量。
(3)在基础混凝土养护期间,做好防护措施,防止外力破坏。
3. 杆塔组立(1)根据杆塔类型和高度,选择合适的组立方法,如整体组立、分解组立等。
(2)在组立过程中,严格按照操作规程进行操作,确保杆塔的垂直度和稳定性。
(3)对组立好的杆塔进行检查,确保其符合设计要求。
4. 架空线架设(1)展放导线前,对导线进行外观检查,确保导线无损伤、断股等缺陷。
(2)采用张力放线的方法进行导线展放,确保导线张力均匀,避免导线磨损。
(3)在导线展放过程中,设置专人进行监护,防止导线与障碍物碰撞。
(4)导线架设完成后,进行紧线作业,使导线张力达到设计要求。
(5)安装绝缘子和金具,确保其安装牢固,符合规范要求。
5. 接地装置施工(1)根据设计要求进行接地装置的敷设,确保接地电阻符合规范要求。
(2)对接地装置进行焊接,焊接质量应符合规范要求。
(3)在接地装置施工完成后,进行接地电阻测试,如不符合要求,应及时进行整改。
6. 竣工验收(1)施工完成后,组织相关部门进行竣工验收。
(2)对工程质量进行全面检查,包括杆塔基础、杆塔组立、架空线架设、接地装置等。
电力架空线路施工方法
(1)测量
测量包括定线和收集沿线有关资料,如杆塔运输道路,沿线农村、城镇有无规划用地,与线路有无矛盾,线路交叉跨越物的位置等。
后者尤为重要。
测量时,根据不同的地形采用不同的测量方法,测量过程中可采用经纬仪和全站仪等仪器提高测量速度和精度。
(2)基坑开挖
电力工程基坑有电杆坑、拉线坑和灯塔灯柱基础坑三种。
常用的作业工具有铁锹、尖镐等。
对不同地质,可采用不同的开挖方法和防护措施。
(3)杆塔运输
电杆运输时,有道路或运杆车能到达地方,尽量采用汽车运输到位;汽车无法到达的地方,采用人工抬运、机械拖拉到位。
(4)杆塔组立
现场设1名有施工经验的人员统一指挥,各环节作业人员协调配合,确保施工人身安全和电杆不受损伤。
(5)回填整正
杆坑回填土分层夯实,每填300mm夯实一次;填土中去除树根杂草,坑内有积水时应先排除后再回填。
(6)拉线制安
在开挖拉线坑时,技术人员首先准确计算坑位的中心位置,确认拉线盘埋设位置。
(7)横担组装
为了施工方便,一般在地面上将电杆顶部的横担、金具等全部组装完毕后整体起立。
(8)导线架设
架线施工必须在电杆组立验收合格后进行。
在架线过程中要注意线条防护,防止线条损坏。
跨越公路、河流、高低压线路、通信线路时搭设防护架,线条展放时设专人防护,用弛度板观测导线弛度,导线连接采用液压连接。
架空线路施工流程一、架空线路测量施工流程图1、设计单位将线路设计终勘柱位交给施工单位后,即可依据设计的平断面图线路走向图以及施工图进行线路的施工测量,施工测量主要包括线路复测,杆塔基础分坑测,杆塔中心柱位移测量,位线坑位的测定及拉线长度计算等。
1.1、施工准备:(1)、技术准备:熟悉设计施工图纸,根据地形制定复测方案。
计算杆塔分坑的必要数据等。
(2)、人员组织准备:根据线路的长短,测量的难度、测量工作量的大小,确定跑前后视人数,测量工人数,负测量工作应由专人负责,跑前后视的人应有一定的测量知识和实际施工经验。
(3)、施工器具准备:经纬仪、对讲机、木桩、油漆、毛笔、钢卷尺、小锤、塔尺、花杆等。
2.1、操作要领2.2.1、测量准备①检查清点线路测量所用的仪器和工具应齐全,仪器状态良好。
②根据设计提供的电线路纵断面图、平面布置图和地形实际情况,确定线路实际走向,应符合《铁路技术管理规程》,《铁路电力施工规范》的规定。
③在设计提出的线路控制点(线路起点、转角点、终点,设备安装点)的桩位上,钉上标桩。
当标桩附近有永久性建筑时,须用皮尺测出二者之间的距离。
若没有时,要设置辅桩,并做好标记。
2.2.2、线路的定测及定杆位关于架空电线路的定测方法,由于路径难易程度的不同,测量方法也不相同。
一般常用的测量方法有标杆测量法和仪器测量法。
标杆测量法适用于各种条件的电线路,特别对长大直线及线路转角处用经纬仪测量不易偏离路径,杆位较准且效率高。
下面介绍用仪器对线路定测的步骤:①确定直线段线路中心线。
在线路控制点的标桩上,稳固安放经纬仪,将其对中、调平,使水平度盘中心位于标桩的铅垂线上;然后瞄准直线另一端控制点上设置的标杆,读取水平度盘的读数,并做记录。
②线路转角测定。
将经纬仪平稳安放于线路转角点,并对中,调平;然后分别测定线路的中心线和记录水平度盘的读数。
③定杆位。
具体步骤如下:a.档距测量,用测量绳顺确定的线路中心线,量出每根电杆之间的设计档距;b.用经纬仪(或目测)指挥各标杆成一直线,然后在标杆处钉上杆位标桩。
35KV架空集电线路铁塔架线工程施工方法1、放线施工(1)展放导引绳和牵引绳1)在施工区段内分相人力展放机械牵引导引绳,牵放顺序为上线,中线,下线。
2)在张、牵引场两端,用钢绳卡线器将其临锚在地上。
3)牵引绳每隔二千米或不足二千米必须安装一个防扭连接器。
如果牵引绳有严重锈蚀或断股现象应断掉重接。
2、展放地线地线的展放方法采用人力展放机械牵引方式施工。
3、展放导线(1)牵引场操作和布置在牵引绳入口侧挂接地滑车;(2)张力场操作和布置1)就位导线轴架,应使各线轴架正对张力机上的引轮,使导线在放出过程中不与线轴侧板摩擦。
2)根据导线布线图所列线轴编号;将线盘吊装在线轴架上,注意线头从上方引出。
3)拆除线轴包装板和拔净钉子等杂物,检查外层导线质量是否良好,如有缺陷应及时处理或做好标记;如需切除应计算接头变动位置,是否会靠近滑车或窜至不允有接头的档内。
4)引出导线头套入连接网套,并检查距导线端部3米左右范围是否有钢芯接头(稍有鼓包;厂家标志)如有应断掉。
5)为防止导线通过导线轮时发生松股,导线在导线轮上的缠绕方向,应与其外层线股捻回方向相同。
国产钢芯铝绞线的外层采用右捻,因此,站在线轴架处面向张力机看,导线应由导线轮的左边最外一槽进线,由右边出线。
6)将从导线轮引出的线头,通过旋转连接器与牵引绳连接。
7)当牵引绳牵动导线,张力机出口侧的导线悬空时,在导线上分别挂接地滑车。
8)在展放导线过程中,张力机根据导线对地、对被跨越物、跨越架距离的大小调整张力。
对于农田,荒地等一般地段导线距地面不小于3米;导线与越线架顶距离应在1米以上;只通行行人及少量车辆的道路如不搭设跨越架,设专人看守时导线距地面不小于5米。
各放线段导线放线张力可控制在10KN-15KN之间。
9)当导线线盘的线剩余半层左右时,通知牵引场放慢牵引速度,至余线6圈左右时停止牵引。
张力轮后的导线用卡线器卡住后再用白棕绳固定在线轴架上,卸下空盘,装上新盘。
架空线路施工架空电力线路由电杆、导线、横担、金具、绝缘子和拉线等组成。
架空电力线路的施工主要项目包括线路的勘测定位、基础施工、立杆、拉线的制作和安装、横担的安装、导线架设及驰度观测等。
1、电杆的安装(1)电杆的定位和挖坑首先根据当地电力部门技术人员到现场确定线路的起点、转角点和终端点的电杆位置,然后定出中间点的电杆位置。
同时,顺线路方向划出长1~1.5 m、宽0.5 m的长方形杆坑线。
直线杆的拉线与线路中心线平行或垂直;转角杆的拉线位于转角的角平分线上(电杆受力的反方向),拉线与电杆中心线夹角一般为45°,现场受地形的限制时,夹角可减小到30°。
杆坑的形状一般分为圆形坑和梯形坑两种。
对于杆身较重、较高及带卡盘或底盘的电杆,为立杆方便,可挖成梯形坑。
杆坑深度随电杆长度和土质好坏而定,一般为杆长的1/6。
混凝土杆的埋入深度可参见下表。
混凝土杆埋入深度为确保坑位正确、尺寸符合要求,杆坑深度偏差不得超过5%,横向偏移不得超过0.1 m。
(2)立杆立杆的方法有汽车起重机立杆、三脚架立杆、倒落式立杆、叉杆立杆等。
汽车起重机立杆比较安全,效率也高,适用于交通方便的地点。
立杆前,先将汽车起重机的钢丝绳结在距电杆底部1/3~1/2处,再在距杆顶500 mm处结3根调整绳。
电杆竖起后,要调整电杆的中心,使其与线路中心的偏差不超过50 mm。
直线杆的轴线应与地面垂直,其倾斜度不得大于电杆梢径的1/4。
(3)主杆校正电杆立好后,四方拉绳掌牢,用吊线头将电杆校正,然后将四方拉绳固定,将电杆洞四周用石头和泥土混合夯实,再用吊线头复校一次。
(4)埋杆当电杆竖起并调整好后,即可用铁锹沿电杆四周将挖出的土填回坑内,边填边夯实。
夯实时,应在电杆两侧交叉进行,以防挤动杆位。
多余的土应推在电杆根部周围,形成土台,最好高出地面300 mm左右。
(5)拉线的制作和安装拉线又称为扳线,用来平衡电杆,使电杆不因导线的拉力或风力等影响而倾斜。
张唐铁路丰南南站10KV配电所外部电源工程施工组织方案第一节工程概况1.1工程名称:张唐铁路丰南南站10KV配电所外部电源工程1.2工程地点:丰南1.3主要工程内容:1.3.1柳树圈220KV变电站至丰南南10KV配电所架空及电缆电源线路1条,黄各庄110KV变电站至丰南南10KV配电所架空及电缆电源线路1条,以及2条线路的电力试验。
1.3.2丰南南10KV配电所电源线路的引入接口施工及送电前试验。
1.3.3完成丰南南10KV配电所电源进线的供用电及送电手续办理。
1.3.4完成丰南电力公司要求的相关流程手续办理,按地方要求办理完成各种规划的相关手续。
1.3.5负责协助甲方完成线路施工的青补及征占地工作及相关手续的办理。
1.4承包内容及方式:本工程包含供用电手续办理、包含线路设计、定测及线路施工、包含除甲供料(架空导线、高压电缆)外的其它所有材料设备供给及电气试验,包含工程验收及开通送电等。
1.5工程性质:新建张家口至唐山铁路10千伏及以下外电源工程,按唐山供电段和丰南电力公司要求进行线路和设备安装施工,并按供电段和丰南电力公司要求进行线路和设备试验,并提供供电段和丰南电力公司认可的试验报告。
第二节施工期限2.1 丰南南10KV配电所外电源开工日期2015年6月5日;竣工日期2015年6月30日。
到期如乙方不能按期送电甲方将采取临时送电措施,临时送电发生的费用全部从乙方的施工费用中扣除。
2.2双电源供电线路的送电时间根据前期商量可将其中一条线路放宽时间于2015年7月30日前送电。
2.3由于甲方原因造成的工期延误,正常工期可依次顺延。
第三节设计依据和规范1.1设计依据:1.1.1中铁建电气化局集团第三工程有限公司张唐铁路项目经理部的设计委托。
1.1.2国网冀北唐山市供电公司批复的供电答复单1.2设计所依据的主要规程、规范:1.2.1《城市电力电缆线路设计技术规定》(DL/T5221-2005)1.2.2《10kV及以下架空配电线路设计技术规程》(DL/T5220-2005)1.2.3《66kV及以下架空电力线路设计规范》(GB50061-2010)1.2.4《电力工程地下金属构筑物防腐技术导则》(DL/T5394-2007)1.2.5《电力工程电缆设计规范》(GB50217-2007)1.2.6《电缆防火标准》(中国大唐集团公司)1.2.7《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006)1.2.8《架空送电线路杆塔结构设计技术规定》(DL/T5154-2002)1.2.9华北电力集团公司《冀北地区城市中低压配电网规划技术原则》及有关规程、规定。

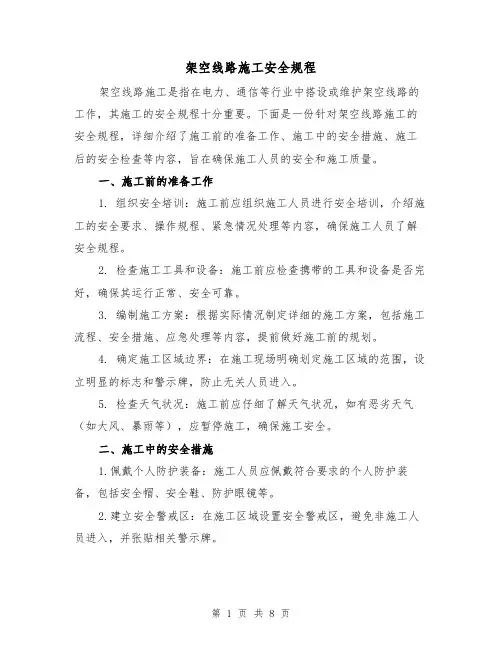

Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention.(安全管理)单位:___________________姓名:___________________日期:___________________架空线路施工安全规程(最新版)架空线路施工安全规程(最新版)导语:做好准备和保护,以应付攻击或者避免受害,从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。
显而易见,安全是目的,防范是手段,通过防范的手段达到或实现安全的目的,就是安全防范的基本内涵。
第一节勘测一、勘查时,应对拟定的通信线路所经过的沿线环境进行详细的调查,如有毒植物、毒蛇、血吸虫、猛兽和狩猎器具、陷井等,应告知测量和施工人员,采取预防措施。
二、凡遇到河流、深沟、陡坎等,要小心通过,不能盲目泅渡和冒然跳跃。
三、传递标杆,禁止抛掷,并不得耍弄标杆,以免伤人。
四、移动大标旗或指挥旗时,遇有火车行驶,须将旗放倒或收起,以免引起火车驾驶人的误会。
五、冬季在雪地测量,应戴有色防护镜,以免雪光刺伤眼睛。
第二节打洞一、在市区打洞时,应先了解打洞地区是否有煤气管、自来水管或电力电缆等地下设备。
如有上项地下设备时,应在挖到40厘米深后,改用铁铲往下掘,切勿使用钢纤或铁镐硬凿。
二、靠近墙根打洞时,应注意是否会使墙壁倒塌,如有此种危险,应采取安全加固措施。
三、在土质松软或流沙地区,打长方形或H杆洞有坍塌危险时,洞深在1米以上时,必须加护土板支撑。
四、打石洞需要火药爆破者,必须由有爆破经验的人员执行任务。
对执行爆破任务的人员应进行安全教育。
在市区内或者居民区及行人车辆繁忙地带,绝对不能使用爆破方法。
五、打炮眼时,掌大锤的人,一定要站在扶钢纤的人的左侧或右侧,严禁对面操作。
架空线工程施工方案一、工程准备1.确定施工地点:根据需求确定架空线路的走向,并进行预先勘测,确定电线杆的布设位置。
2.采购材料:根据项目规模,采购所需的电线、电杆和其他配套材料。
3.制定施工计划:根据勘测结果和项目要求,制定详细的施工计划,包括施工序列、时间节点等。
4.组织施工队伍:根据施工需要,组织专业的施工队伍,并进行相应的培训,确保施工质量。
二、电线杆安装1.确定电杆位置:根据勘测结果,在施工期间确定电线杆的最佳安装位置,并进行标志。
2.清理施工场地:施工前需要清理施工场地,保证施工安全。
3.安装电杆:根据布设方案,按照一定的间隔和高度要求,安装电杆,并确保其牢固稳定。
4.连接设备:根据设计要求,连接电杆和其他设备,如横梁等,确保架设的稳定性。
三、电线架设1.准备电线材料:将采购的电线进行整理,确保质量和数量。
2.预先布线:根据走向规划,在电线杆上预先进行布线,确定布线的路径和高度。
3.电线架设:将电线依次搭设在电线杆上,通过卡夹等装置固定电线,确保电线的水平和稳定。
4.连接电缆:在需要的地方,将电线和电缆进行连接,确保电力传输的连续性。
四、施工监督和验收1.监督施工过程:安排专人进行施工现场的监督,确保施工按照设计要求进行。
2.定期检查:定期检查电线杆和电线的连接情况,及时修复损坏或者松动的部分。
3.安全措施:落实好安全生产措施,确保施工过程中的安全。
4.工程验收:施工结束后,进行工程验收,并出具相关的验收报告,确保工程质量。
以上是一个架空线工程施工方案的简要介绍,具体的施工方案还需根据具体项目的要求进行调整和完善。
在整个施工过程中,安全是首要考虑的因素,同时还需要注意人员的培训和监督,确保施工的顺利进行和质量的保证。
架空线路的施工(最新版)
Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.
( 安全管理 )
单位:______________________
姓名:______________________
日期:______________________
编号:AQ-SN-0479
架空线路的施工(最新版)
架空线路的施工
1、放线过和中,对展放的导线及避雷线应认真进行外观检查。
对于制造厂在线上设有的损伤或断头标志的地方,应查明情况妥善处理。
2、在一个档距内每根导线或避雷线上只允许有一个接续管和三个补修管,当张力放线时不应超过两个补修管,并应满足下列规定:各类管与耐张线夹间的距离不应小于15m;
接续管或补修管与悬垂线夹的距离不应小于5m;
宜减少损伤而增加的接续管。
3、紧线施工应在混凝土强度达到设计规定,全紧线段内的杆塔内的杆塔已经全部检查合格后方可进行。
4、挂线时对于孤立档、较耐张段及大跨越的过牵引长度应符合
下列规定:
耐张段长度大于300m时过牵引长度宜为200㎜;
耐张段长度为200~300m时,过牵引长度不宜越过耐张段长度的0.5‰;
耐张段长度在200m内时,过牵引长度应根据导线的安全系数不小于2的规定进行控制,变电所进出口档除外;
大跨越档的过牵引值由设计确定。
5、紧线弧垂在挂线后应随即在该观测档检查,其允许偏差应符合下列规定:
弧垂允许偏差:+5%、-2.5%;
相间弧垂允许不平衡最大值:200㎜。
6、为了防止导线或避雷线因风振而受损伤,弧垂合格后应及时安装附件。
附件安装时间不应超过5天。
大跨越永久性防振装置难于立即安装时,应会同设计单位采用临时防振措施。
7、悬垂线夹安装后,绝缘子串应垂直地平面。
个别情况其顺线路方向与垂直位置的位移不应超过50,且最大偏移值不应超过200
㎜。
8、绝缘子串、导线及避雷线上的各种金色具上的螺栓、穿钉及弹簧销子除有固定的穿向外,其余穿向应统一,并应符合下列规定:悬垂串上的弹簧销子一律向受电侧穿入。
螺栓及穿钉凡能顺线路方向穿入者一律宜向受电侧穿入,特殊情况两边线由内向外,中线由左向右穿入;
耐张串上的弹簧销子、螺栓及穿钉一律由上向下穿,特殊情况由内向外,由左向右。
9、各种类型的铝质绞线,在与金具的线夹夹具夹紧时,除并沟线夹及使用预绞丝护线条外,安装时应在铝股外缠绕铝包带,缠时尖符合下列规定:
铝包带应紧密缠绕,其缠绕方向应上层铝股的绞制方向一致;
所缠铝包带可露出夹口,但不应超过10㎜,其端头应回夹于线夹内压住。
10、安装预绞丝护线条时,每条的中心与线夹中心应重合,对导线包裹应紧固。
11、防振锤应与地面垂直,其安装距离偏差不应大于±30㎜。
12、引流线应呈近似悬链线状自然下垂,其对杆塔及拉线等的电气间隙必须符合设计规定。
使用螺栓式耐张线夹时宜采用连引。
使用压接引流线夹时其中间不得有接头。
13、引流安装尺寸:
导线:1.7m地线:0.3m
14、防振锤安装数量、尺寸:
120m以下档距不安装防振锤;
120—450m安装1个;
451—800m安装2个;
801—1000m安装3个。
防振锤安装距离:导线1.45m。
地线0.65m
