工程施工放线需要哪些仪器一、光学放线仪光学放线仪是一种通过观察望远镜精确地确定目标位置的仪器。
它通常由一个三脚架、一个望远镜和一个准星组成。
光学放线仪可以通过旋转望远镜来测量不同方向的参考线，从而实现精确的放线工作。
在施工中，光学放线仪可以用来测量不同位置之间的距离和角度，以便准确地布置参考线。
二、全站仪全站仪是一种可以同时测量水平角和垂直角的仪器。
它通常由一个三脚架、一个望远镜、一个电子测距仪和一个计算机程序组成。
全站仪可以通过望远镜和电子测距仪来测量不同位置之间的水平角和垂直角，从而实现精确的放线工作。
在施工中，全站仪可以用来布置不同位置之间的直线和曲线参考线，以便准确地进行建筑施工工作。
三、水准仪水准仪是一种用来测量水平面的仪器。
它通常由一个水平管、一个准星和一个调节脚组成。
水准仪可以通过准星来观察水平管中的气泡位置，从而确定目标位置是否处于水平面上。
在施工中，水准仪可以用来调整和校正各种仪器，以确保它们的放置位置是准确的。
四、激光仪激光仪是一种利用激光束来测量距离和角度的仪器。
它通常由一个激光发生器、一个接收器和一个计算机程序组成。
激光仪可以通过激光束来测量不同位置之间的距离和角度，从而实现精确的放线工作。
在施工中，激光仪可以用来布置不同位置之间的直线和曲线参考线，以便准确地进行建筑施工工作。
五、GPS定位仪GPS定位仪是一种利用全球定位系统来确定对象精确位置的仪器。
它通常由一个接收器和一个计算机程序组成。
GPS定位仪可以通过接收卫星信号来确定目标位置的经纬度坐标，从而实现精确的放线工作。
在施工中，GPS定位仪可以用来布置不同位置之间的直线和曲线参考线，以便准确地进行建筑施工工作。
在工程施工放线中需要以上所述仪器其中的一种或者多种，根据建筑设计图纸的要求和工程的具体情况选择合适的仪器进行放线工作。
放线仪器的合理使用可以提高工程的精度和效率，避免出现错误和浪费资源的情况，从而保证工程的顺利进行。

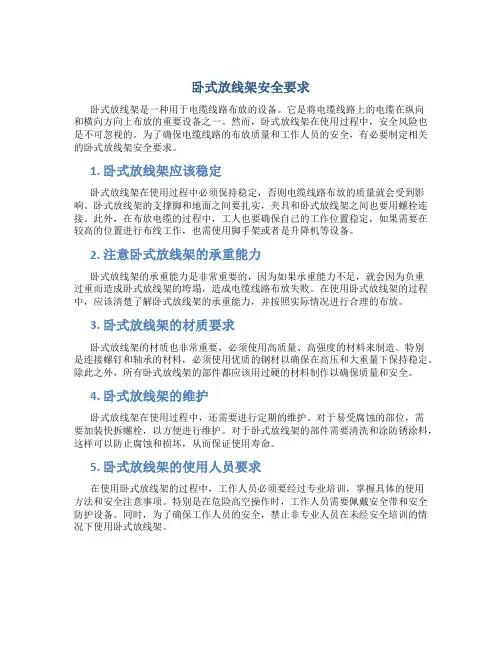

卧式放线架安全要求卧式放线架是一种用于电缆线路布放的设备。
它是将电缆线路上的电缆在纵向和横向方向上布放的重要设备之一。
然而，卧式放线架在使用过程中，安全风险也是不可忽视的。
为了确保电缆线路的布放质量和工作人员的安全，有必要制定相关的卧式放线架安全要求。
1. 卧式放线架应该稳定卧式放线架在使用过程中必须保持稳定，否则电缆线路布放的质量就会受到影响。
卧式放线架的支撑脚和地面之间要扎实，夹具和卧式放线架之间也要用螺栓连接。
此外，在布放电缆的过程中，工人也要确保自己的工作位置稳定，如果需要在较高的位置进行布线工作，也需使用脚手架或者是升降机等设备。
2. 注意卧式放线架的承重能力卧式放线架的承重能力是非常重要的，因为如果承重能力不足，就会因为负重过重而造成卧式放线架的垮塌，造成电缆线路布放失败。
在使用卧式放线架的过程中，应该清楚了解卧式放线架的承重能力，并按照实际情况进行合理的布放。
3. 卧式放线架的材质要求卧式放线架的材质也非常重要，必须使用高质量、高强度的材料来制造。
特别是连接螺钉和轴承的材料，必须使用优质的钢材以确保在高压和大重量下保持稳定。
除此之外，所有卧式放线架的部件都应该用过硬的材料制作以确保质量和安全。
4. 卧式放线架的维护卧式放线架在使用过程中，还需要进行定期的维护。
对于易受腐蚀的部位，需要加装快拆螺栓，以方便进行维护。
对于卧式放线架的部件需要清洗和涂防锈涂料，这样可以防止腐蚀和损坏，从而保证使用寿命。
5. 卧式放线架的使用人员要求在使用卧式放线架的过程中，工作人员必须要经过专业培训，掌握具体的使用方法和安全注意事项。
特别是在危险高空操作时，工作人员需要佩戴安全带和安全防护设备。
同时，为了确保工作人员的安全，禁止非专业人员在未经安全培训的情况下使用卧式放线架。
6. 卧式放线架的存储和摆放当卧式放线架不在使用时，应该要合理地存储和摆放。
如需要长时间存放，就需要进行防锈处理，确保设备不会受到日晒雨淋的损坏。
8种综合布线施工中所使用到的工具文章标题：深度探析8种综合布线施工中所使用到的工具导语：综合布线施工是建立稳定可靠、高效快速的网络基础设施的重要环节。
在这一过程中，使用合适的工具不仅可以提高施工效率，还能保证工程质量。
本文将从深度和广度两个方面，全面评估并探讨综合布线施工中所使用到的8种常见工具。
1. 网线剥皮器网线剥皮器作为综合布线施工的基础工具之一，其用途是剥去网线外皮，以将线芯暴露出来。
在使用过程中，注意选择适宜的剥皮范围，避免损坏线芯。
2. 钳工剪刀钳工剪刀是常用的剪线工具，适用于快速剪断细线缆。
其刀刃锋利，并具备防滑柄设计，方便使用。
3. 测距仪在综合布线施工中，测距仪用于测量线缆的长度和距离。
准确的测距结果可以有效地帮助施工人员规划线缆布置路径。
4. 圆孔钻和配套工具圆孔钻是用于打孔的重要工具。
其可根据不同需要选择不同规格的钻头，便于施工人员在墙壁、天花板等不同位置打孔布线。
5. 测试仪器综合布线施工后，测试仪器用于检测布线质量。
常见的测试仪器包括信号测试仪、时域反射仪等。
通过对信号传输和反射的检测，可以准确评估布线质量。
6. 首端工具综合布线施工中的首端工具用于连接网线与设备端口。
常见的首端工具有插头压接钳、插头、连接器等。
在选择使用时，要注意与网线规格的匹配，以保证连接质量。
7. 模块化插座模块化插座是综合布线中的重要组成部分。
它具有灵活、模块化的特点，可根据需求安装不同功能的插座，实现多种设备的连接。
8. 电缆固定器在综合布线过程中，电缆固定器用于固定和整理线缆。
它能够有效防止线缆在布线过程中松动或交织，提高布线的整齐程度。
总结与回顾：综合布线施工中所使用到的8种工具是网线剥皮器、钳工剪刀、测距仪、圆孔钻和配套工具、测试仪器、首端工具、模块化插座和电缆固定器。
这些工具在布线施工的不同环节起到不可或缺的作用。
用户可以根据具体需求选择和使用这些工具，以确保施工的高质量和高效率。
个人观点和理解：在综合布线施工中，合适的工具选择和使用对于工程的成功实施起到至关重要的作用。

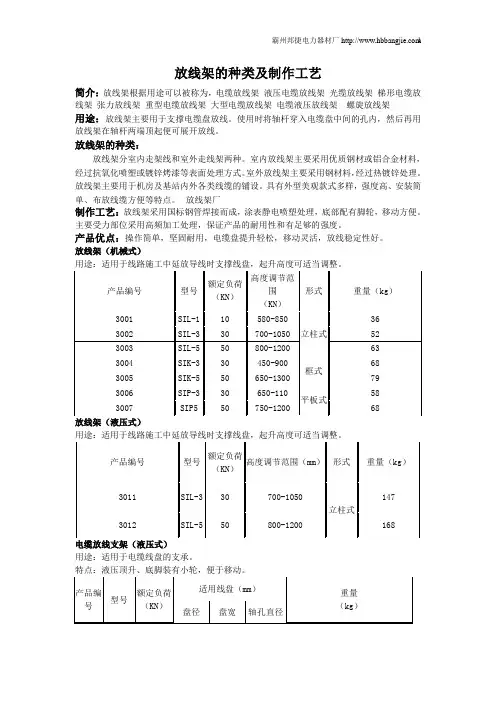

放线架的种类及制作工艺简介：放线架根据用途可以被称为，电缆放线架液压电缆放线架光缆放线架梯形电缆放线架张力放线架重型电缆放线架大型电缆放线架电缆液压放线架螺旋放线架用途：放线架主要用于支撑电缆盘放线。
使用时将轴杆穿入电缆盘中间的孔内，然后再用放线架在轴杆两端顶起便可展开放线。
放线架的种类：放线架分室内走架线和室外走线架两种。
室内放线架主要采用优质钢材或铝合金材料，经过抗氧化喷塑或镀锌烤漆等表面处理方式。
室外放线架主要采用钢材料，经过热镀锌处理。
放线架主要用于机房及基站内外各类线缆的铺设。
具有外型美观款式多样，强度高、安装简单、布放线缆方便等特点。
--放线架厂制作工艺：放线架采用国标钢管焊接而成，涂表静电喷塑处理，底部配有脚轮，移动方便。
主要受力部位采用高频加工处理，保证产品的耐用性和有足够的强度。
产品优点：操作简单，坚固耐用，电缆盘提升轻松，移动灵活，放线稳定性好。
放线架（机械式）用途：适用于线路施工中延放导线时支撑线盘，起升高度可适当调整。
产品编号型号额定负荷（KN）高度调节范围（KN）形式重量（kg）3001 SIL-1 10 580-850立柱式363002 SIL-3 30 700-1050 52 3003 SIL-5 50 800-1200 633004 SIK-3 30 450-900框式683005 SIK-5 50 650-1300 793006 SIP-3 30 650-110平板式583007 SIP5 50 750-1200 68 放线架（液压式）用途：适用于线路施工中延放导线时支撑线盘，起升高度可适当调整。
产品编号型号额定负荷（KN）高度调节范围（mm）形式重量（kg）3011 SIL-3 30 700-1050立柱式147 3012 SIL-5 50 800-1200 168 电缆放线支架（液压式）用途：适用于电缆线盘的支承。
特点：液压顶升、底脚装有小轮，便于移动。
产品编号型号额定负荷（KN）适用线盘（mm）重量（kg）盘径盘宽轴孔直径3021 SDE-5 50 ≤Φ240≤Φ160Φ76-103 1723022 SDE-10 100 ≤Φ270≤Φ170Φ120-135230拆卸式放线支架用途：用于线路施工中支撑线盘进行放线。

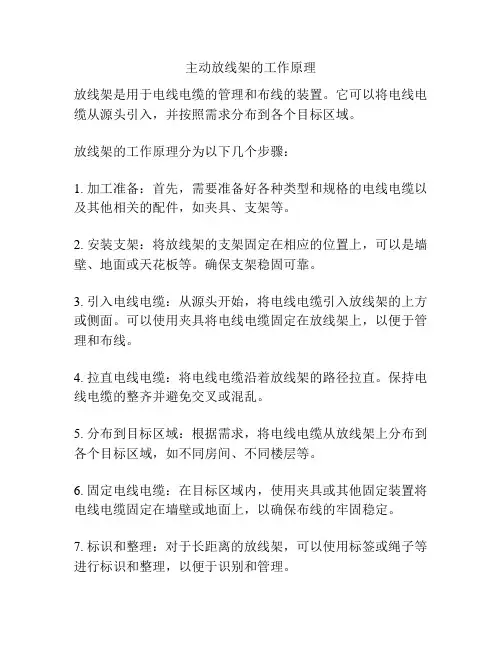

主动放线架的工作原理
放线架是用于电线电缆的管理和布线的装置。
它可以将电线电缆从源头引入，并按照需求分布到各个目标区域。
放线架的工作原理分为以下几个步骤：
1. 加工准备：首先，需要准备好各种类型和规格的电线电缆以及其他相关的配件，如夹具、支架等。
2. 安装支架：将放线架的支架固定在相应的位置上，可以是墙壁、地面或天花板等。
确保支架稳固可靠。
3. 引入电线电缆：从源头开始，将电线电缆引入放线架的上方或侧面。
可以使用夹具将电线电缆固定在放线架上，以便于管理和布线。
4. 拉直电线电缆：将电线电缆沿着放线架的路径拉直。
保持电线电缆的整齐并避免交叉或混乱。
5. 分布到目标区域：根据需求，将电线电缆从放线架上分布到各个目标区域，如不同房间、不同楼层等。
6. 固定电线电缆：在目标区域内，使用夹具或其他固定装置将电线电缆固定在墙壁或地面上，以确保布线的牢固稳定。
7. 标识和整理：对于长距离的放线架，可以使用标签或绳子等进行标识和整理，以便于识别和管理。
通过以上步骤，放线架可以实现对电线电缆的有效管理和布线，提高工作效率和安全性。
同时，它也方便了后续维护和修改。

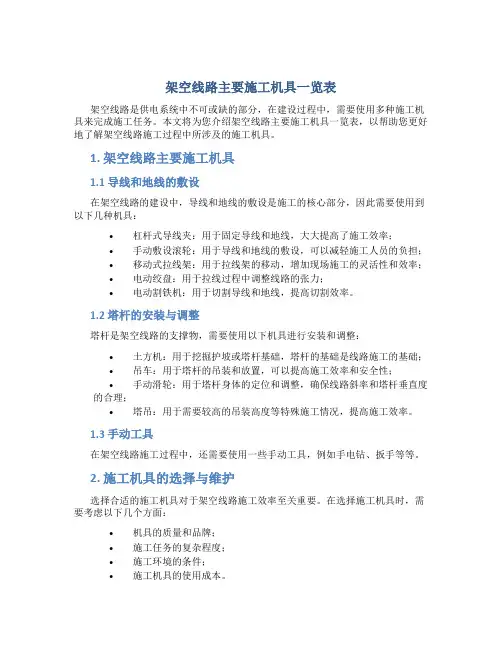

架空线路主要施工机具一览表
架空线路主要施工机具一览表
一、承装：500kV架空线路主要施工机具
1、基础主要施工机具
2、立杆塔主要施工机具
3、架线主要施工机具
4、牵张设备
5、测试仪器
二、承装：220kV架空线路主要施工机具
1、基础主要施工机具
2、立杆塔主要施工机具
3、架线主要施工机具
4、牵张设备
5、测试仪器
三、承装：110kV架空线路主要施工机具
1、基础主要施工机具
2、立杆塔主要施工机具
3、架线主要施工机具
4、牵张设备
5、测试仪器
四、承装：35kV架空线路主要施工机具
1、基础主要施工机具
2、立杆塔主要施工机具
3、架线主要施工机具
5、测试仪器
五、承装：10kV架空线路主要施工机具
1、基础主要施工机具
2、立杆塔主要施工机具
3、架线主要施工机具
4、测试仪器。

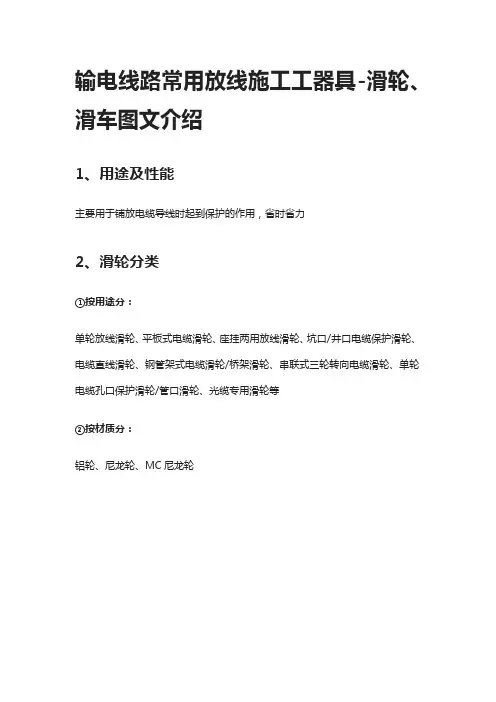

输电线路常用放线施工工器具-滑轮、滑车图文介绍
1、用途及性能
主要用于铺放电缆导线时起到保护的作用，省时省力
2、滑轮分类
①按用途分：
单轮放线滑轮、平板式电缆滑轮、座挂两用放线滑轮、坑口/井口电缆保护滑轮、电缆直线滑轮、钢管架式电缆滑轮/桥架滑轮、串联式三轮转向电缆滑轮、单轮电缆孔口保护滑轮/管口滑轮、光缆专用滑轮等
②按材质分：
铝轮、尼龙轮、MC尼龙轮
3、常用滑轮施工及材料介绍
4、座挂两用放线滑车
用途：用于展放小面积导地线
特点：既可以做挂钩式使用又可以做朝天式使用材质：铝合金轮和尼龙轮
5、单轮放线滑车(尼龙轮）
用途：适用于在直线杆上或者塔上延放铝绞线、刚芯铝绞线、绝缘导线等特点：轮槽可通过接续管、钢丝绳连接器或旋转连接器可从槽内通过
分类：联板式和挂钩式
6、三轮转角电缆滑轮
用途：用于展放电力电缆用，主要用于电缆直埋时，在地面使用。
特点：可单只使用，也可多只使用，进行串联，有卡销连接，可直行使用也可弯道使用，亦可根据需要多台组合成任意转弯角度。
材质：铝合金轮和尼龙轮
7、三联式/多联式电缆滑轮
用途：用于展放电力电缆用，主要用于井口保护牵引绳和电缆
特点：可单只使用，也可多只使用，进行串联，有卡销连接，可自由变换角度材质：铝合金轮和尼龙轮
8、铸钢轮子起重滑车
用途：适用于电力线路施工中组立杆塔，架线，吊装设备及其他起重作业分类：钩式和环式
单轮一般是开口的，二轮、三轮一般是闭口的
9、铝合金板尼龙轮起重滑车
用途：适用于电力线路施工中组立杆塔，架线，吊装设备及其他起重作业特点：自重轻，不损伤钢丝绳
分类：钩式和环式。
・・错误!未定义书签 ••错误!未定义书签 • •错误!未定义书签 ・・错误!未定义书签导线滑轮要紧结构参数标志.包装.运输及寄存录A （标准性附录） 滑车摩阻系数的测试方式及实验设备…前1 2 3 4 一0 6 7 8 9附放线滑车大体参数 错误!未定义书签。
技术要求错误!未定义书签。
査验方式错误!未定义书签。
査验规左错误!未定义书签。
厂 j ••••••••■范围........... 标准性引用文件 产品型式……错误!未定义书签。
错误!未定义书签。
错谋!未定义书签。
本标准是依照中华人民共和国国家进展和改革委员会电力行业标准要求编制。
架空输电线路架线施工用放线滑车（以下简称放线滑车或滑车）是输电线路工程架线施工必备的要紧机具之一。
放线滑车与放线、紧线及附件安装等施工有紧密关系。
为了确保架空输电线路工程施工质量，提高施工机具标准化水平，标准放线滑车标准化治理，知足架线施工需要，特制定架空输电线路架线施工放线滑车标准。
由于放线滑轮为放线滑车的一个要紧元件，已将DL/T 685-1999《放线滑轮大体要求、查验规左及测试方式》标准内容纳入本标准。
自本标准实施之日起代替DL/T 685-1999标准。
本标准的附录A为标准性附录。
本标准由中国电力企业联合会提岀并归口治理。
本标准由中国电力科学研究院负责说明。
本标准起草单位：中国电力科学研究院。
本标准修订起草人：缪谦、裘雅萍、温超。
1范围本标准规左了产品的型式、要紧技术参数、技术要求、查验方式、查验规泄等。
本标准适用于架空输电线路架线施工利用的常规放线滑车的设汁、制造、査验。
本标准涉及到的放线滑车要紧用来展放导线、架空地线和光纤复合架空地线等。
其它功用（大跨越用放线滑车、转向用放线滑车等）、超级规展放方式（直升机放线、不平稳放线等）下利用的特殊放线滑车可参照本标准。
2标准性引用文件以下文件所包括的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版均不适用本标准，但是，鼓舞依照本标准达到协议的各方研究是不是可利用这些文件最新版本。

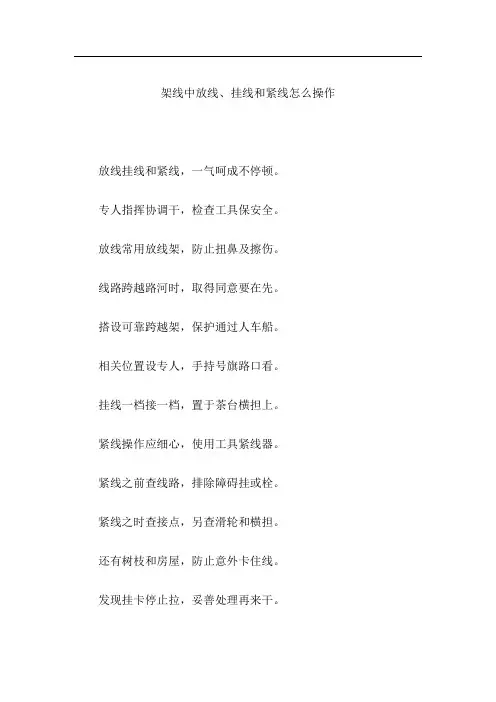

架线中放线、挂线和紧线怎么操作
放线挂线和紧线，一气呵成不停顿。
