转子动力学基础

转子系统动力学1. 引言转子系统动力学是研究转子在运动过程中的力学特性和动力学行为的学科。

转子系统广泛应用于各种机械设备中，例如发电机、涡轮机、离心压缩机等。

深入了解转子系统的动力学行为对于设计和优化这些机械设备至关重要。

转子系统动力学的研究内容包括转子的振动特性、转子的稳定性、转子的受力分析等。

在转子系统动力学中，转子被视为一个连续体，其运动受到各种力的作用，包括离心力、重力、惯性力等。

通过对这些力的分析和计算，可以获得转子的运动规律和稳定性。

2. 转子的振动特性转子的振动特性是转子系统动力学研究的重要内容之一。

转子的振动可以分为自由振动和强迫振动两种情况。

2.1 自由振动自由振动是指转子在没有外界力作用下的振动。

自由振动的特点是振幅和频率都是固定的，振动形式可以是简谐振动或复杂振动。

自由振动的频率由转子的刚度和质量分布决定。

2.2 强迫振动强迫振动是指转子在外界激励力作用下的振动。

外界激励力可以是周期性的，也可以是非周期性的。

强迫振动的特点是振幅和频率随外界激励力的变化而变化。

3. 转子的稳定性转子的稳定性是指转子在运动过程中是否保持平衡状态的能力。

稳定性的分析可以通过线性稳定性分析和非线性稳定性分析两种方法进行。

3.1 线性稳定性分析线性稳定性分析是指通过线性化转子系统的运动方程，然后对线性化方程进行分析，判断转子系统的稳定性。

线性稳定性分析的基本思想是将非线性问题近似为线性问题，通过对线性问题的分析来判断转子系统的稳定性。

3.2 非线性稳定性分析非线性稳定性分析是指直接对转子系统的非线性运动方程进行分析，判断转子系统的稳定性。

非线性稳定性分析考虑了转子系统的非线性特性，能够更准确地描述转子系统的稳定性。

4. 转子的受力分析转子的受力分析是研究转子系统动力学的重要内容之一。

转子在运动过程中受到各种力的作用，包括离心力、重力、惯性力等。

4.1 离心力离心力是转子在旋转过程中由于离心力的作用而产生的力。

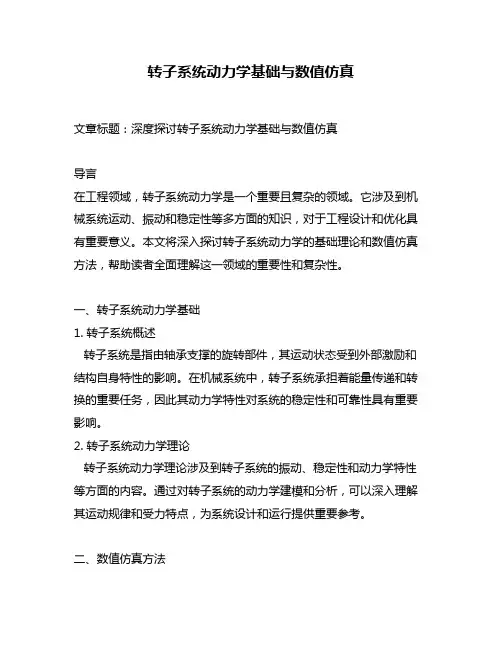

转子系统动力学基础与数值仿真文章标题：深度探讨转子系统动力学基础与数值仿真导言在工程领域，转子系统动力学是一个重要且复杂的领域。

它涉及到机械系统运动、振动和稳定性等多方面的知识，对于工程设计和优化具有重要意义。

本文将深入探讨转子系统动力学的基础理论和数值仿真方法，帮助读者全面理解这一领域的重要性和复杂性。

一、转子系统动力学基础1. 转子系统概述转子系统是指由轴承支撑的旋转部件，其运动状态受到外部激励和结构自身特性的影响。

在机械系统中，转子系统承担着能量传递和转换的重要任务，因此其动力学特性对系统的稳定性和可靠性具有重要影响。

2. 转子系统动力学理论转子系统动力学理论涉及到转子系统的振动、稳定性和动力学特性等方面的内容。

通过对转子系统的动力学建模和分析，可以深入理解其运动规律和受力特点，为系统设计和运行提供重要参考。

二、数值仿真方法1. 数值仿真概述数值仿真是指利用计算机模拟和计算工程问题的解决方法。

在转子系统动力学中，采用数值仿真方法可以有效地分析系统的振动特性和稳定性，为系统设计和优化提供重要参考。

2. 有限元方法在转子系统动力学中的应用有限元法是一种常用的数值仿真方法，通过将复杂的转子系统分割为有限数量的小单元，利用数值计算方法求解系统的振动和稳定性问题。

有限元方法在转子系统动力学中得到了广泛应用，并取得了丰富的研究成果。

3. 基于数学建模的仿真技术除了有限元方法，转子系统动力学的数值仿真还可以采用基于数学建模的技术，如多体动力学模型、流体动力学模型等。

这些方法可以更加贴近实际工程问题，为系统的动力学分析提供更加准确和全面的结果。

总结与展望通过本文的深入探讨，我们对转子系统动力学的基础理论和数值仿真方法有了更加全面和深入的理解。

掌握转子系统动力学基础与数值仿真方法，对于工程领域的工程设计和优化具有重要意义。

希望本文可以为读者提供有价值的参考，激发更多人对转子系统动力学领域的关注和研究。

个人观点转子系统动力学是一个复杂而又具有挑战性的领域，它涉及到多学科的知识和全面的工程实践。

转子动力学基础pdf
转子动力学是研究旋转系统的运动规律和振动特性的一门学科。

它主要涉及到刚体力学、动力学和振动学的知识，研究的对象包括各种旋转机械设备，如发电机、风力发电机、涡轮机、离心机等。

转子动力学基础包括以下几个方面：
1. 刚体力学：研究刚体的运动规律和受力情况。

在转子动力学中，我们将转子看作刚体，通过刚体力学理论分析转子受到的力和力矩，从而推导出转子的运动方程。

2. 动力学：研究物体的运动与受力之间的关系。

在转子动力学中，我们考虑转子受到的旋转力和惯性力的影响，通过牛顿第二定律和角动量定理等动力学原理，推导出转子的旋转运动方程。

3. 振动学：研究物体的振动特性。

在转子动力学中，由于旋转机械设备的运行过程中会产生振动，因此需要考虑转子的振动特性。

通过振动学理论，可以分析转子的固有频率、振型和振动幅值等参数，从而评估转子的稳定性和安全性。

4. 转子不平衡：转子不平衡是导致旋转机械设备振动和噪声产生的主要原因之一。

在转子动力学中，我们需要研究转子的不平衡现象，并通过对不平衡力的计算和分析，找到相应的解决方法，如平衡校正或使用动平衡系统。

5. 轴承动力学：转子在运行过程中需要依靠轴承支撑和导
向，轴承的性能将直接影响到转子的运动和振动特性。

因此，研究转子动力学还需要考虑轴承的摩擦、刚度和阻尼等特性，在设计和分析中进行综合考虑。

总之，转子动力学基础涉及到刚体力学、动力学、振动学以及轴承动力学等多个学科的知识。

通过对这些基础理论的研究和应用，可以更好地理解和掌握旋转机械设备的运动规律、振动特性以及相关问题的解决方法。

转子动力学知识2转子动力学主要研究那些问题？答：转子动力学是研究所有不旋转机械转子及其部件和结构有关的动力学特性,包括动态响应、振动、强度、疲劳、稳定性、可靠性、状态监测、故障诊断和控制的学科。

这门学科研究的主要范围包括：转子系统的动力学建模与分析计算方法；转子系统的临界转速、振型不平衡响应；支承转子的各类轴承的动力学特性；转子系统的稳定性分析；转子平衡技术；转子系统的故障机理、动态特性、监测方法和诊断技术；密封动力学；转子系统的非线性振动、分叉与混沌；转子系统的电磁激励与机电耦联振动；转子系统动态响应测试与分析技术；转子系统振动与稳定性控制技术；转子系统的线性与非线性设计技术与方法。

3转子动力学发展过程中的主要转折是什么？答：第一篇有记载的有关转子动力学的文章是1869年Rankine发表的题为“论旋转轴的离心力”一文,这篇文章得出的“转轴只能在一阶临界转速以下稳定运转”的结论使转子的转速一直限制在一阶临界以下。

最简单的转子模型是由一根两端刚支的无质量的轴和在其中部的圆盘组成的,这一今天仍在使用的被称作Jeffcott转子的模型最早是由Foppl在1895年提出的,之所以被称作“Jeffcott”转子是由于Jeffcott教授在1919年首先解释了这一模型的转子动力学特性。

他指出在超临界运行时,转子会产生自动定心现象，因而可以稳定工作。

这一结论使得旋转机械的功率和使用范围大大提高了，许多工作转速超过临界的涡轮机、压缩机和泵等对工业革命起了很大的作用。

但是随之而来的一系列事故使人们发现转子在超临界运行达到某一转速时会出现强烈的自激振动并造成失稳。

这种不稳定现象首先被Newkirk发现是油膜轴承造成的,仍而确定了稳定性在转子动力学分析中的重要地位。

有关油膜轴承稳定性的两篇重要的总结是由Newkirk和Lund写出的,他们两人也是转子动力学研究的里程碑人物。

4石化企业主要有哪些旋转机械，其基本工作原理是什么？汽轮机：将蒸汽的热能转换成机械能的涡轮式机械。

转子动力学基础转子动力学基础一、转子系统基本理论转子动力学是研究转子系统运动规律的科学，主要关注旋转机械中转子的平衡、稳定性、振动以及支承等问题。

转子动力学在航空、能源、化工等领域有广泛应用。

二、转子平衡转子平衡是确保转子系统稳定运行的关键步骤。

不平衡会导致转子在旋转时产生振动，进而影响整个机械的性能。

转子平衡通常分为静平衡和动平衡两种。

静平衡是检查转子质量是否分布均匀，而动平衡则是检查转子质量与转动惯量是否匹配。

三、转子稳定性分析转子的稳定性是评估转子系统性能的重要指标。

不稳定转子在运行过程中会出现大幅振动，影响机械的正常运行。

转子稳定性分析通常涉及对转子系统的动力学模型进行稳定性分析，以确定转子在不同工况下的稳定性状态。

四、临界转速计算临界转速是指转子系统发生共振的转速。

当转子的转速接近临界转速时，系统会出现剧烈的振动。

因此，临界转速的计算对于避免共振和保证转子系统的安全运行具有重要意义。

临界转速的计算方法有多种，如试验法和解析法等。

五、转子振动分析转子振动是评估转子系统性能的重要参数。

通过对振动信号的分析，可以了解转子的状态，如不平衡、不对中、松动等。

振动分析的方法包括频谱分析、波形分析等，可以为故障诊断和维护提供依据。

六、支承与润滑系统设计支承和润滑系统是保证转子系统正常运行的重要环节。

支承系统的主要功能是承受转子的重量和产生的离心力，而润滑系统的功能是减少摩擦和磨损，保证转子正常运行。

因此，合理设计支承和润滑系统对于提高转子系统的可靠性和寿命至关重要。

七、故障诊断与维护故障诊断与维护是保证转子系统长期稳定运行的关键措施。

通过监测和分析转子系统的运行状态，可以及时发现潜在的故障并采取相应的维护措施。

常用的故障诊断方法包括振动监测、声发射监测等。

此外，对转子系统的定期维护和保养也是保证其正常运行的重要措施。

八、转子动力学实验技术实验技术是验证和改进转子动力学理论的重要手段。

通过实验可以观测和分析转子系统的各种现象，如不平衡响应、振动模式等。

转子动力学转子动力学是一门重要的物理学分支，也是应用物理学中最为重要的学科之一。

它主要研究的是转子的运动学特性，以及利用转子的动力原理开发机械设备。

本文以转子动力学为主题，重点介绍其原理及应用。

一、转子动力学的概念转子动力学是一门研究转子的运动、力学和热学特性的学科。

转子动力学的研究目的在于利用转子的驱动能量，有系统地研究转子在应用中的效率、稳定性和完整性等。

转子动力学本质上就是一门利用动能原理，设计和制造机械设备的学科。

二、转子动力学的原理转子动力学的基本原理是利用外输入动能作用于转子上，使转子按照预定轨迹运动，实现转子机构的运动。

运动学分析是探究转子动力学的基本方法，考察转子的运动行为，建立转子运动的数学模型，得出关于转子的动力方程，从而预测转子的运动过程。

三、转子动力学的应用转子动力学广泛应用于机械设备的设计和制造中，是机械行业必不可少的技术。

它大量用于轴承式发动机和汽车机构中，使得发动机更为可靠，减少振动，提高效率。

空气动力学领域，转子动力学用于飞机推进器研制，使飞机获得更大的推进性能。

涡轮机的实际应用，以及汽车发动机的电子管理，也大量用到了转子动力学的原理。

四、转子动力学的发展转子动力学由古代希腊数学家赫拉克利特提出，在20世纪初经历了飞跃发展，后来不断深入到轴承式机构、涡轮机和其他机械设备中，使这项学科延续了几百年。

随着机械领域的发展，转子动力学也受到了不断推动。

现在，转子动力学已经发展到了智能化、节能高效的水平。

未来，转子动力学还将受到更多的关注，技术也将朝着智能化、先进化的方向发展。

总结以上就是转子动力学的概述，它主要研究的是转子的运动学特性，利用外输入动能作用于转子上，使转子按照预定轨迹运动，从而实现转子机构的运动。

它广泛应用于机械设备的设计和制造，是机械行业不可或缺的技术。

转子动力学受到不断推动，未来还将受到更多的关注。

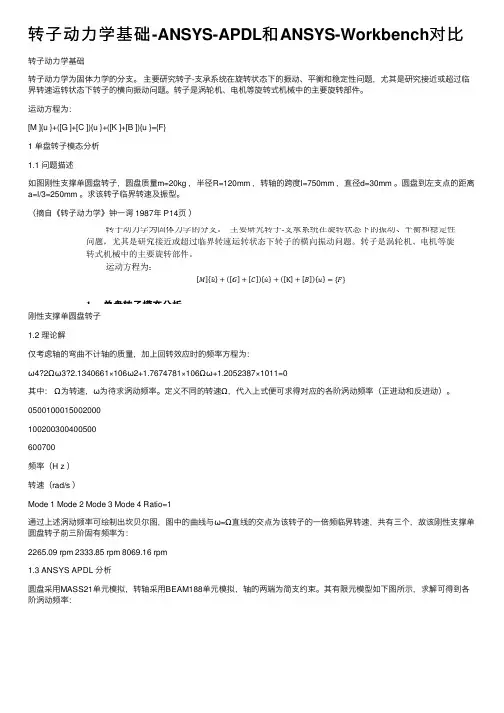

转⼦动⼒学基础-ANSYS-APDL和ANSYS-Workbench对⽐转⼦动⼒学基础转⼦动⼒学为固体⼒学的分⽀。

主要研究转⼦-⽀承系统在旋转状态下的振动、平衡和稳定性问题，尤其是研究接近或超过临界转速运转状态下转⼦的横向振动问题。

转⼦是涡轮机、电机等旋转式机械中的主要旋转部件。

运动⽅程为：[M ]{u }+([G ]+[C ]){u }+([K ]+[B ]){u }={F}1 单盘转⼦模态分析1.1 问题描述如图刚性⽀撑单圆盘转⼦，圆盘质量m=20kg ，半径R=120mm ，转轴的跨度l=750mm ，直径d=30mm 。

圆盘到左⽀点的距离a=l/3=250mm 。

求该转⼦临界转速及振型。

（摘⾃《转⼦动⼒学》钟⼀谔 1987年 P14页）刚性⽀撑单圆盘转⼦1.2 理论解仅考虑轴的弯曲不计轴的质量，加上回转效应时的频率⽅程为：ω4?2Ωω3?2.1340661×106ω2+1.7674781×106Ωω+1.2052387×1011=0其中：Ω为转速，ω为待求涡动频率。

定义不同的转速Ω，代⼊上式便可求得对应的各阶涡动频率（正进动和反进动）。

0500100015002000100200300400500600700频率（H z ）转速（rad/s ）Mode 1 Mode 2 Mode 3 Mode 4 Ratio=1通过上述涡动频率可绘制出坎贝尔图，图中的曲线与ω=Ω直线的交点为该转⼦的⼀倍频临界转速，共有三个，故该刚性⽀撑单圆盘转⼦前三阶固有频率为：2265.09 rpm 2333.85 rpm 8069.16 rpm1.3 ANSYS APDL 分析圆盘采⽤MASS21单元模拟，转轴采⽤BEAM188单元模拟，轴的两端为简⽀约束。

其有限元模型如下图所⽰，求解可得到各阶涡动频率：使⽤plorb命令输出各阶振型轨迹：使⽤plcamp命令得到坎贝尔图：如上图得到前三阶临界转速为：2263.8rpm2333.0rpm8078.1rpm1.4ANSYS Workbench分析圆盘通过Point Mass模拟，转轴在DM⾥⾯通过直线绘制赋予截⾯的⽅式模拟，轴的两端为简⽀约束。

转子动力学有限元法原理一、转子动力学有限元法原理是啥呢？咱们先来说说转子动力学吧。

这转子动力学啊，就是研究转子系统在旋转状态下的各种力学行为的学科呢。

你想啊，那些转子在机器里呼呼地转，肯定会有各种各样的力在作用它们，像离心力啊、陀螺力矩啊之类的，可复杂啦。

然后呢，这有限元法就闪亮登场啦。

有限元法就像是把一个复杂的东西切成好多小块块来研究。

对于转子动力学来说，我们就把转子系统划分成好多小单元。

这就好比把一个大蛋糕切成好多小蛋糕块一样。

每个小单元都有自己的特性，像它的质量啦、刚度啦、阻尼啦这些。

我们为什么要用有限元法来研究转子动力学呢？这是因为转子系统往往很复杂，形状不规则，用传统的方法很难精确地分析。

但是有限元法就不一样啦，它可以把复杂的形状和结构都很好地处理。

二、有限元法在转子动力学中的具体操作我们要先建立模型。

这个模型可不能随便建，得根据实际的转子系统来。

比如说转子的形状、尺寸，还有那些轴啊、盘啊、轴承啊等部件的情况都要考虑进去。

然后呢，我们要确定每个小单元的属性。

这就像给每个小蛋糕块贴上标签，告诉别人这个小单元的质量是多少，刚度有多强之类的。

接着，我们就要考虑边界条件啦。

这边界条件就像是给这个转子系统设定一个环境。

比如说，转子是怎么被支撑的，是固定的呢，还是可以有一定的位移和转动呢。

这些边界条件对整个转子系统的动力学行为影响可大啦。

三、有限元法分析转子动力学的意义用有限元法分析转子动力学可以让我们更好地理解转子系统的运行情况。

比如说，我们可以预测转子在不同转速下的振动情况。

这样的话，在设计机器的时候，我们就可以提前避免一些问题，像共振之类的。

共振可不得了，如果发生共振，转子可能就会剧烈振动，然后机器就可能坏掉啦。

而且呢，通过有限元法的分析，我们还可以优化转子系统的设计。

比如说，我们可以调整转子的结构或者材料，让它在运行的时候更加稳定，效率更高。

这就好比给运动员调整训练计划和装备，让他在比赛的时候发挥得更好一样。

在常用的临界转速计算公式以及近似计算方法中，都假设支承为绝对刚性的。

而实际上，轴承座、地基和滚动轴承中的油膜都是弹性体，其刚度不能为假设的无穷大，支承刚度越小，临界转速越低。

因此支承刚度的计算是非常重要的，下面将详细介绍一种支承的计算方法
1. 支承中可装有一个或几个滚动轴承，如果装有几个轴承，可先分别求出各个轴承的刚度，再按弹簧并联的方法求出整个轴承的等效刚度。

一个滚动轴承的径向刚度K=F
δ1+δ2+δ3
式中F———径向负荷，N；
δ1——轴承的径向弹性位移，mm；
δ2———轴承外圈与箱体孔的接触变形，mm；
δ3———轴承内圈与轴径的接触变形，mm。

对于6211原始游隙为8~28um 过盈量为2~36um，如果过盈为18，最终游隙为10um
间隙为0时轴承的径向弹性位移为δ0=10.6μm
轴承的径向弹性位移δ1=βδ0−g
2
=10.22μm
δ2=0.096
∆
√
2F
BD
=0.177
δ3=0.204FH2
πBd
=0.9614μm
刚度K=79.25×103N/mm
K=（1.4288×90×100）1180kgf/cm 根据公式算的K=2.7×105N/mm 3.又根据以下公式进行计算：
得到K=61.4×103N/mm。
