光伏电站220V直流系统运行规程

直流系统运行规程1范围本规定了直流系统的管理、运行方式、操作维护及事故处理。

本标准适应于小三峡公司大峡水电站。

2引用标准下列标准包含的条文，通过在本标准中引用而构成标准的条文，在标准出版时，所示版本均为有效。

电力部80——电力工业技术管理法规水电部72——电气事故处理规程3下列人员应通晓本规程4直流系统运行规定4．1直流电是我厂微机保护、自动控制、机组起励、信号装置、事故照明以及开关操作和计算机监控系统的主要电源。

在厂用电中断时，必须保证直流系统稳定、可靠和连续供电。

4．2直流系统所属设备均属厂内管辖，当班值长有权决定直流系统的运行方式。

直流系统设备停送电操作由值长统一指挥。

4．3AS设备停电检修，应轮换进行，并且必须保证至少应有一组直流设备处于正常运行状况。

4．4凡在直流系统设备上进行特殊试验或对设备结构更改，均应有正式批准的方案和图纸。

4．5禁止在直流系统回路上装设与生产无关的负载。

4．6凡涉及在两组直流设备上工作、试验等，均应经发电部批准。

4．7直流系统各级保险容量的选择，应严格按整定值合理配置。

保证在设备操作，特别是在事故情况下，各电气设备操作或联动的可靠性。

4．8蓄电池室应经常保持干燥、清洁和良好的通风，严禁在蓄电池室风点火、吸烟和安装发生电气火花器具4．9蓄电池室应设有通、排风口，由专设的通排风机通过通风管道、通风口，排除室风酸气和可爆气体，通入新空气以防止蓄电池产生可爆气体。

因此，蓄电池室通排风机以及附属设备 ，必须完好和投入正常运行，风门须打开，金属网必须完整和无积灰堵塞。

4．10直流电源或负载电缆更换，变动或拆装，以及新布置直流电缆，必须校验极性正确。

5．直流系统运行方式5．1 220V蓄电池每组配置一套充电—浮充电可控硅装置，两组蓄电池各接一段母线。

母线间设置联络开关，在正常情况下此联络开关断开，蓄电池组与其对应的充电（浮充电）设备并列运行，浮充电设备主要承担母线上的经常负荷，同时以很小电流向蓄电池充电。

直流系统一.概述直流系统即Direct Current system, 是为变电所中的高低压设备提供二次电源，因此它是一个十分重要的设备。

为了保证直流负荷的可靠供电及接地故障迅速选择均采用双电源供电，各直流配出线分段运行。

1.装置特点：正常运行时两套直流系统并联运行，每套直流系统主要由高频开关电源充电机（N+1备份）以及铅酸免维护电池组构成，每套直流系统既可独立运行，又可并联运行。

2.直流装置在运行时，可以进行以下的工作方式：2.1 1#直流系统⇨1#直流母线2.2 2#直流系统⇨2#直流母线2.3 1#2#直流母线并联运行⇨合闸母线、控制母线直流输出电源二.操作1.操作前检查1.1柜内所有空气断路器均设在“OFF”，即断开位置。

1.2交流输入设备，柜体前门上“1GP”或“2GP”（常用交流电源或备用交流电源）指示灯亮。

1.3将柜内“1K”（常用交流电源开关）或“11K”（备用交流电源开关）于“ON”位置。

2. 投入运行2.1将1#直流系统柜内“K4”（电池组隔离开关）于“ON”位置，V1电压表显示数值为1#蓄电池组电压，V2电压表显示数值为1段控制母线电压。

2.2将柜内“3K”（充电机开关）于“ON”位置，V1“充电机电压”显示数值即为充电机电压。

此时电池组处于浮充状态，电压为243V。

如果电池组在充电起始阶段处于限流充电状态，电压要低于以上数值。

A1充电机输出电流表应有电流显示，充电初始电流较大，然后逐渐减小，直至接近于零。

2.3将2#直流系统柜内“K4”（电池组隔离开关）于“ON”位置，V1电压表显示数值为2#直流系统的1#蓄电池组电压，V2电压表显示数值为2#直流系统的1段控制母线电压。

2.4将柜内“23K”（充电机开关）于“ON”位置，V1“充电机电压”显示数值即为2#直流系统充电机电压。

K8可以将一段和二段母线进行联络。

2.5将柜内K5（1段直流电源馈出总投开关）和K25（2段直流电源馈出总投开关）于“ON”位置。

目录1主题内容与适应范围 (1)2规范性引用文件 (1)3技术规范 (1)4直流系统的运行规定 (4)5直流系统维护操作: (5)6常见故障及处理 (7)7事故处理 (8)8设备检修 (10)直流系统运行维护规程1 主题内容与适应范围本规程规定了光伏电站直流系统的组成，设备规范，运行方式，操作规定，运行维护，事故及故障处理，设备的安装调试，检查，试验和验收的要求。

本规程适应于光伏电站直流系统的运行与维护。

2 规范性引用文件2.1 GB/T 19639.1-2005 小型阀控密封式铅酸蓄电池技术条件2.2 GB/T 19826-2014 电力工程直流电源设备通用技术条件及安全要求2.3 GB 50172-2012 电气装置安装工程蓄电池施工及验收规范2.4 DL/T 459-2000 电力系统直流电源柜订货技术条件2.5 DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件2.6 DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程2.7 DL/T 781-2001 电力用高频开关整流模块2.8 DL/T 856-2004 电力用直流电源监控装置2.9 DL/T 857-2004 发电厂、变电所蓄电池用整流逆变设备技术条件2.10 DL/T 1074-2007 电力用直流和交流一体化不间断电源设备2.11 DL/T5044-2004 电力工程直流系统设计技术规程2.12 JB/T 5777.4-2000 电力系统直流电源设备通用技术条件及安全要求2.13 国家电网生（2004）641 号《预防直流电源系统事故措施》2.14 国家电网生（2005）173号《直流电源系统检修规范》2.15《电业安全工作规程（发电厂电气部分）》2.16 装置生产厂家提供的有关技术资料3 技术规范3.1 高频开关电源模块3.1.1 型号：XD22020-L3.1.2 组成及功能：3.1.2.1模块具有输入过压、输入欠压、输出过压、短路保护、过温保护等完善的保护功能；3.1.2.2当模块发生（如输入欠压/过压、输出过压、输出短路、模块过温等）故障时，所有的故障采样信号送到内部CPU处理后，统一送出综合故障接点（无源接点）。

直流系统运行规程概述直流系统是一种电力输送系统，其能够将大功率直流电能通过极远距离的传输，实现大范围能源互联互通。

在直流系统运行中，为了保证其稳定而高效地运行，需要制定一系列的运行规程。

本文将详细介绍直流系统的运行规程。

运行规程1. 直流线路运行规程1.1 直流电能输送的方向应符合现行规定。

并应根据系统容量、线路参数、送电距离及技术经济手段，确定直流电流、直流电压和线路组成。

1.2 直流输电线路应按照现行电力标准进行设计，线路的选点、线路安装、装置与设备的架设和安装、电缆隧道等应满足施工质量验收标准。

1.3 直流线路电流、电压等技术经济参数应符合设计要求，严格掌握直流电压、直流电压调节。

1.4 直流线路中采用的地面电缆的敷设应符合现行公用事业基础设施设计规范，地下电缆敷设要求地质勘察和电缆通道设计符合设计要求。

1.5 直流孤岛将会招致稳定的故障，因此，必须确保系统连接到本地交流电网或其他电网，以使直流系统正常运行。

2. 直流换流站运行规程2.1 直流换流站的建设应符合现行电力规划和建设标准要求。

站内设备及设施应按现行电力设备安装验收管理条例进行验收。

2.2 直流换流站放置的场地应在距离中性采样开关小于2km的范围内选取平整、不易发生灾害等级的地点。

直流换流站场地应根据现行租赁地、征地、绿化及管理制度进行使用和管理。

2.3 直流换流站电气设备应遵守设计标准及现行电气设备安装验收管理条例。

并按照电气设备计划和验收计划进行检测。

2.4 负责直流换流站运行的人员应严格按照“安全第一，预防为主”原则，及时排查隐患，保证设备的正常运行。

3. 直流负荷运行规程3.1 直流负荷板需要符合设计规定、均衡电流分布，以保证负荷板的长期稳定运行。

3.2 直流负荷板的电流、电压、温度等参数应进行准确监测，并及时报警或予以处理。

3.3 直流负荷板的运行应注意及时清洗、查漏，防止漏电、漏水、漏氢等情况的出现。

结论直流系统是一种高效、稳定的电力输送系统，但在运行过程中仍需严格遵守一系列运行规程，以确保其正常、安全的运行，保障电力能源的稳定供给。

直流系统运行规程直流系统运行规程第一章总则第一条本规程的目的是确保直流系统安全稳定运行，保障电网安全稳定运行。

第二条本规程适用于直流输电系统的运行及其有关人员。

第三条直流系统的运行应当在直流系统调度掌控中心统一调度下进行。

第四条直流系统的运行应当符合国家法律法规和相关行业标准、规定。

第五条直流系统的运行，应当遵守安全第一、防备为主的原则。

若显现安全事故，应当对目标进行组织、处置及追溯分析，确保仿佛安全事故不再发生。

第二章直流系统及装置的安全和稳定性评估第六条直流系统调度掌控中心应当定期进行直流系统、装置的安全、稳定性评估。

评估结果应记录并报告相关管理部门。

第七条各级电力部门应当适时出台与直流系统的安全稳定性评估有关的技术规范及措施，以确保直流系统的安全稳定运行，确保电网的安全稳定运行。

第八条直流系统调度掌控中心应当对直流输电线路、变电站、直流设备、直流终端设备的性能及运行进行监视和检测。

并对显现的异常情况适时订立应对措施，保证正常运行。

第三章直流系统日常运行第九条直流系统的调度掌控应当依照计划布置和调配电力资源，以时出电、保电、质电、稳电为原则，布置和调配电力资源以充足市场需求。

需要变更时，应当提前报告，并报经过审核批准后方可执行。

第十条直流系统的电压、频率、有功功率、无功功率等参数应当监视，假如发觉某一参数显现异常，应当立刻对其进行处理。

第十一条直流系统的输电线路及设备应当保持良好的绝缘状态，如发觉绝缘情形不佳的设备应适时处理，确保直流系统的安全牢靠运行。

第十二条直流系统的输电线路、变电站、直流设备、直流终端设备的运行维护应当适时进行。

应当定期进行巡察和维护，如发觉线路、设备显现故障和不安全现象时，应当立刻进行维护和修理和处理。

第四章直流系统应急处理第十三条直流系统调度掌控中心应当建立完善的应急预案，并组织人员定期演练。

应急预案应当包括：应急响应程序、应急气力调配程序、应急交接程序、应急信息报告程序等内容。

光伏电站继电保护运行规程1总则继电保护与安全自动装置是保证电网及全站电力系统安全运行,保护电气设备的主要装置。

保护装置使用不当或不正确动作，必将引起事故或使事故扩大，损坏电气设备或使全厂停电以及电网崩溃瓦解。

2继电保护装置的要求2.1继电保护及自动装置在运行中，须处于完好状态。

2.2运行和备用中的设备，其保护及自动装置均应投入，不允许无保护的设备运行。

2.3对于主保护双重化的设备，禁止将两套主保护同时退出。

2.4对继电保护及自动装置的二次回路检查、试验等工作一般应配合一次设备停电进行。

并按要求办理工作票许可手续，禁止在运行中的保护盘柜及自动装置上做任何振动性质的工作，特殊情况下须做好安全措施或停用有关保护及自动装置。

3继电保护装置的运行管理3.1停用、投入有关保护装置及二次回路的操作须得到有关调度值班员、值长的许可或命令方可进行。

保护装置的投入，退出等操作由值班人员进行。

3.2属于上级调度统一管理的保护装置，必须有调度批准的定值通知单或省调的命令，才允许更改定值的工作。

更改本站管理的保护装置的定值，必须经总工程师批准。

改变保护装置的接线，必须有总工程师批准的变更图。

3.3在保护装置及二次回路工作前,值班人员必须审查工作人员的工作票及安全措施,并认真按工作票要求与实际情况作好安全措施。

凡有可能引起保护装置误动的一切工作,必须采取防止保护装置可能误动的有效措施。

3.4保护装置工作完毕，值班人员进行验收。

向工作人员问清有无变动及变动情况；检查核对保护装置压板投入或断开位置是否符合要求；并及时拆除有关安全措施。

3.5在运行中的保护装置屏面或在其临近位置进行钻孔打洞及其它可能导致屏上元件振动的工作，运行人员要明确其工作的必要性和是否有可靠的安全措施。

13.6在任何情况下，设备都不允许无保护运行，只有在相关调度同意的情况下，才能解除部分保护。

3.7保护装置屏前后，都应有明确的设备名称，屏上的继电器、压板、端子排等均应有明显的标志，投运前应由继电保护人员负责标志的明确、清楚。

直流系统运行规定6.32.2.1 直流系统的并列原则1）待并列的两电源的极性相同，待并列的两电源电压相等。

2）分别接自不同母线的分支负荷，禁止由负荷侧合环。

3）直流母线发生接地时，不允许与其它直流母线并列运行。

6.32.2.2 正常运行时，直流系统每段母线的微机直流测控装置、绝缘监测装置、蓄电池巡检仪必须投入，并运行正常。

6.32.2.3 当两段直流母线切换时，直流系统的任何操作，不允许对负荷中断供电。

6.32.2.4 正常运行时，必须保证蓄电池有足够的浮充电流，不得用充电装置单独向直流工作母线供电。

6.32.2.5 两段母线并列运行时，两组蓄电池组不得同时投入。

6.32.2.6 运行中不允许两台充电装置并列运行。

6.32.2.7 直流系统工作充电装置短时停运时，可由蓄电池组单独对母线供电。

如果工作充电装置长时间停运时，则应投入母联刀闸由另一段母线供电，并退出已停用的充电装置的蓄电池组。

6.32.2.8 若两段直流母线并列运行，将其中的一套微机绝缘监测仪停用，当直流系统发生接地，两套微机绝缘监测仪可以切换使用。

6.32.3 直流系统运行中的监视、保护报警6.32.3.1 微机直流测控装置报警1）交流电源告警：当交流输入开关故障跳闸，交流缺相或失压，或防雷器失效时告警。

2）整流模块告警：当整流器开关跳闸或整流模块异常时告警。

3）蓄电池组告警：当蓄电池组熔丝熔断或开关跳闸，均充或浮充过压，浮充欠压或放电欠压，或电池单体异常时告警。

4）直流母线告警：当直流母线电压或绝缘电阻越限，硅堆降压单元异常时告警。

5）直流馈线告警：当直流馈线断路器故障跳闸时告警。

6）通信中断告警：当监控模块与下级设备通信中断时告警。

7）直流系统异常总告警：当直流系统发生上述任一告警信号时发出告警。

6.32.3.2高频开关整流模块保护1）输入欠压保护：当输入电压低于300V时，整流器停机，输出为零，当电源恢复正常后，自动恢复运行。

直流系统运行规程一、前言为加强直流系统的安全管理，提高直流系统的运行效率，保证电力系统的稳定运行和供电质量，制定本规程。

本规程适用于直流输电系统的运行及维护工作。

二、直流系统运行管理职责2.1 直流系统的运行操作职责1.直流系统的值班操作和监控；2.直流系统的开关控制；3.直流电源系统的监督与管理；4.直流系统的数据采集与上报；5.直流系统的故障管理与处理。

2.2 直流系统的质量安全职责1.全面负责直流系统的安全设备的维护；2.按照规定，贯彻执行主管部门的要求；3.纠正直流系统出现的问题，对其他同仁进行例行考核；4.直流系统防护措施的完善与督促；2.3 直流系统的检查管理职责1.直流系统的管理体系与作业流程的评审、改进；2.定期对直流系统的安全设备进行检查；3.对周边环境及工程设备进行风险评估；4.针对发现的问题制定改进方案。

2.4 直流系统的维护职责1.直流系统设备的定期巡检和维护；2.定期对电流、电压等参数进行测试；3.编制各种设备的维护手册；4.针对设备故障进行维修或更换。

三、直流系统运行规程3.1 系统操作规程1.操作人员应经过相关培训并持有相应证书；2.操作前应进行备电切换及相应验电操作；3.操作前需对周围环境进行检查，确保安全；4.操作时应按照操作流程准确操作，不得随意改变；5.非操作人员不得随意干涉系统操作。

3.2 质量安全规程1.例如火灾、意外爆炸等情况，操作人员需立即采取措施进行抢救；2.系统设备使用前需进行检查，发现问题应及时纠正；3.操作人员应严格遵守操作规程，确保系统安全；4.对于异常情况，操作人员应安排易发生的事故场景模拟训练。

3.3 系统检查规程1.检查人员应经过相关培训并持有相应证书；2.检查前需对周围环境进行检查，确保安全；3.依据检查计划进行检查；4.发现问题应及时纠正并上报。

3.4 系统维护规程1.维护人员应经过相关培训并持有相应证书；2.操作前应进行备电切换及相应验电操作；3.定期对电流、电压等参数进行测试；4.维护操作前需对周围环境进行检查，确保安全；5.对于大型设备的维修，需有专业人员参与。

直流系统运行规程1 正常运行方式1.1 直流系统为单母线分段，正常运行时联络刀闸合入运行。

1.2 直流系统电源由充电硅整流器KGCFA—100/198-360，浮充电硅整流器KGCFA—50/198-360，蓄电池组GF—600组成。

1.3 主合闸电源运行方式：1.3.1 接至Ⅰ段母线的有：a.浮充电硅整流器；b.蓄电池；c.#1机直流润滑油泵；d.#1机出线间；e.6KV配电装置；f.110KV配电装置；g.380V配电装置；h.主控直流试验电源；i.炉控室事故照明；j.输煤380V中央盘；k.主控室事故照明；l.主控室事故照明；m.备用；1.3.2 接至Ⅱ段母线的有：a.充电硅整流器；b.蓄电池；c.#2、3机直流润滑油泵；d.#2机出线间；e.6KV配电装置；f.110KV配电装置；g.380V配电装置；h.事故照明切换屏；i.远动电源；j.净水站380V中央盘；k.#3机603开关合闸电源；l.备用。

1.4 380V配电装置控制电源与合闸合并，其余控制电源可在Ⅰ、Ⅱ段母线上倒换。

1.5 为了尾部端电池不硫化，需要整流器KGV A—5/60向它们定期充电。

1.6 当向蓄电池大充电时，充电硅整流器刀闸打向下，由于尾端电池比前面的蓄电池多通过一项负荷电流，所以在充电过程中应移动充电抽头逐步甩掉尾端电池。

1.7 绝缘电压监查装置：a. 转换开关XK打在“Ⅰ”位置时，可检查Ⅰ段母线绝缘和电压；打在“Ⅱ”位置时，可检查Ⅱ段母线绝缘和电压。

b. 转换开关1XK正常运行时，投在信号位置，当一段母线接地时,切换1XK至“Ⅰ”位置时，测出正母线对地绝缘值，至“Ⅱ”位置，测出负母线对地绝缘值；c. 转换开关CK正常运行时打在“母线”位置。

可测出直流母线电压，打在“+”对地位置，可测出正母线电压，打在“-”对地位置，可测出负母线电压。

1.8 当手动调整蓄电池抽头时，必须将抽头调至相应正确位置，以防直流母线电压中断。

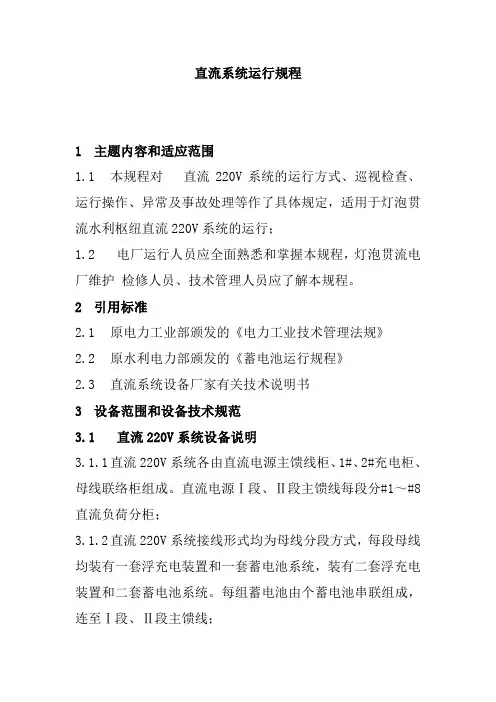

直流系统运行规程1主题内容和适应范围1.1本规程对直流220V系统的运行方式、巡视检查、运行操作、异常及事故处理等作了具体规定，适用于灯泡贯流水利枢纽直流220V系统的运行；1.2电厂运行人员应全面熟悉和掌握本规程，灯泡贯流电厂维护检修人员、技术管理人员应了解本规程。

2引用标准2.1原电力工业部颁发的《电力工业技术管理法规》2.2原水利电力部颁发的《蓄电池运行规程》2.3直流系统设备厂家有关技术说明书3设备范围和设备技术规范3.1直流220V系统设备说明3.1.1直流220V系统各由直流电源主馈线柜、1#、2#充电柜、母线联络柜组成。

直流电源Ⅰ段、Ⅱ段主馈线每段分#1～#8直流负荷分柜；3.1.2直流220V系统接线形式均为母线分段方式，每段母线均装有一套浮充电装置和一套蓄电池系统，装有二套浮充电装置和二套蓄电池系统。

每组蓄电池由个蓄电池串联组成，连至Ⅰ段、Ⅱ段主馈线；3.1.3每组充电装置配置5台智能高频开关直流电源充电模块，采用N+1冗余方式配置。
