主机板零部件介绍

主机组成部件名称一、中央处理器（CPU）中央处理器（Central Processing Unit，简称CPU）是主机的核心部件之一，也是计算机的大脑。

它负责执行计算机程序中的指令，控制和协调各个硬件组件的工作。

CPU包含运算器和控制器两个主要部分，能够执行算术逻辑运算、控制和调度指令、管理数据等功能。

不同的CPU具有不同的架构和性能，如英特尔的酷睿系列和AMD的锐龙系列等。

二、主板（Motherboard）主板是连接各个硬件设备的核心部件，也是计算机的重要组成部分。

它提供了CPU插槽、内存插槽、扩展槽、各种接口和连接器等，用于连接和支持其他硬件设备的安装和工作。

主板还包含了芯片组、电源接口、BIOS芯片等重要组件，能够提供稳定的电源和数据传输。

三、内存（RAM）内存（Random Access Memory，简称RAM）是计算机中用于临时存储数据和程序的地方。

它是CPU访问数据和执行指令的重要媒介，影响计算机的运行速度和性能。

内存分为主存和辅存两种，主要包括DRAM、SRAM等类型。

不同的内存容量和速度会对计算机的运行效果产生重要影响。

四、硬盘（Hard Disk）硬盘是计算机中用于存储数据的重要设备，也是主机的一部分。

它通过磁性记录技术将数据保存在盘片上，具有较大的容量和较快的读写速度。

硬盘分为机械硬盘（HDD）和固态硬盘（SSD）两种类型，前者容量大且价格相对较低，后者速度快且抗震性能好。

五、显卡（Graphics Card）显卡是计算机中用于处理图形和视频数据的重要组件，也是主机的一部分。

它通过将计算机的数字信号转换为显示器可以识别的模拟信号，实现图像的显示和处理。

显卡分为集成显卡和独立显卡两种类型，前者集成在主板上，后者单独插槽安装，具有更好的图形性能。

六、声卡（Sound Card）声卡是计算机中用于处理音频信号的重要设备，也是主机的一部分。

它通过将数字音频信号转换为模拟音频信号，实现声音的输入和输出。

一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。

一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。

而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。

在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。

在开始电镀之前，必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。

此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。

最后，就是测试了。

测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。

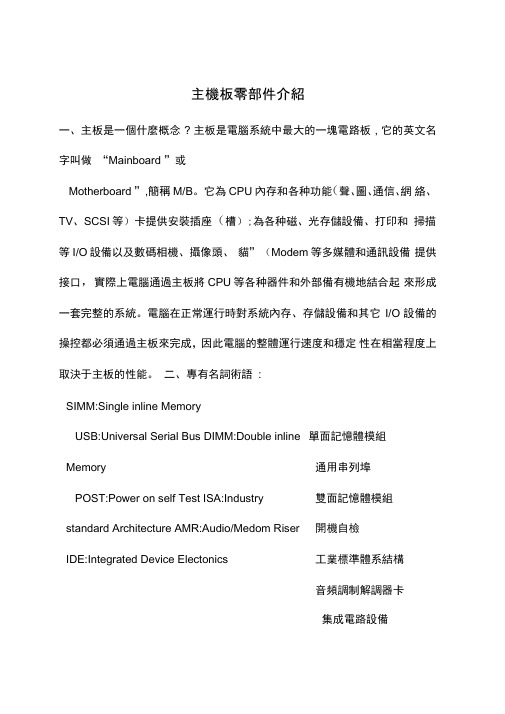

單面記憶體模組通用串列埠 雙面記憶體模組 開機自檢 工業標準體系結構音頻調制解調器卡集成電路設備主機板零部件介紹一、主板是一個什麼概念 ? 主板是電腦系統中最大的一塊電路板 , 它的英文名字叫做 “Mainboard ”或Motherboard ”,簡稱M/B 。

它為CPU 內存和各种功能（聲、圖、通信、網 絡、TV 、SCSI 等）卡提供安裝插座（槽）;為各种磁、光存儲設備、打印和 掃描等I/O 設備以及數碼相機、攝像頭、 貓”（Modem 等多媒體和通訊設備 提供接口，實際上電腦通過主板將CPU 等各种器件和外部備有機地結合起 來形成一套完整的系統。

電腦在正常運行時對系統內存、存儲設備和其它 I/O 設備的操控都必須通過主板來完成，因此電腦的整體運行速度和穩定 性在相當程度上取決于主板的性能。

二、專有名詞術語 :SIMM:Single inline MemoryUSB:Universal Serial Bus DIMM:Double inline MemoryPOST:Power on self Test ISA:Industrystandard Architecture AMR:Audio/Medom RiserIDE:Integrated Device ElectonicsFDD:Floppy Disk DeviceHDD:Hard Disk DeviceCOM:Component Object ModelLPT:Line PrinterPS/2:Personal System/2PCI:Peripheral Component Interconnect DMA:Direct Memory AcessRTC:Real Time ClockIRDA:Infra Red Data Associatior BIOS:Basic Input Output System VGA:Video Graphics ArrayJP: Jumper 跳線F:Fuse 保險絲C: Capacitance 普通電容VR:Voltage Regulator TubeRT: Resister Temperature 三、什麼是Cache? 二極管普通電阻軟磁盤驅動器硬磁盤驅動器通信端口在線打印機個人系統外部部件連接器直接存儲器標準時鐘紅外線搖控裝置基本輸入輸出系統加速圖形端CN:ConnectorD:DiodeR:Resister穩壓管熱敏電阻,它位于CPI與內存之間，通常它SRAM靜態存儲器）構成, 容量小但存取速度快由于DRAM是使用電容特性來儲存信息，存取速度慢，遠小于CPU 速度,執行效率,加入Cache就是為解決上述問題，即在CPU與主存之間加裝一個容量較小的SRAM作為高速緩沖存儲器，當合使用緩存時，在緩存中就保存有主存部分內容的副本,CPU在讀寫數據時，首先訪問緩存，由于緩存與CPU相當,所以CPU可以在零等等下完成指令執行，只有當緩存中沒有CPU所需的數據時,CPU才去訪問主存，從而提高CPU訪問數據的速度, 提高系統性能四、主板上面的南北橋芯片是如何定義的?芯片組(Chipset) 是主板的核心組成部分, 按照在主板上的排列位置的不同,通常分為北橋芯片和南橋芯片.北橋芯片提供對CPU勺類型和主頻、內存的類型和最大容量、ISA/PCI/AGP插槽、ECC糾錯等支持.南橋芯片則提供對KBC鍵盤控制器)、RTC實時時鐘控制器)、USB通電串行總線)、Ultra DMA/33(66)EIDE數據傳輸方式和ACPI(高級能源管理)等的支持. 其中北橋芯片起著主導性的作用, 也稱為主橋(Host Bridge) 除了最通用的南北橋結構外, 目前芯片組正向更高級的加速集線架構發展,INTEL的820、815系列芯片組就是這類芯片組的代表，它將一些子系統如IDE接口、音效、Modem和USB直接接入主芯片，能夠提供比PCI 總線寬一倍的帶寬, 達到了266MB/S0五、什麼是AMR(Audio/Modem Riser )AMR（Audio/ModemRiser ，音頻／調制解調器插卡）插槽是INTEL 公司開發的一种擴展槽標準。

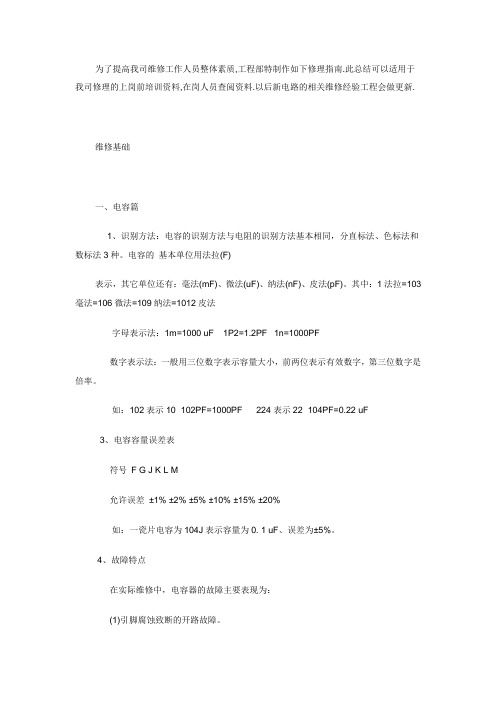

为了提高我司维修工作人员整体素质,工程部特制作如下修理指南.此总结可以适用于我司修理的上岗前培训资料,在岗人员查阅资料.以后新电路的相关维修经验工程会做更新.维修基础一、电容篇1、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉(F)表示，其它单位还有：毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。

其中：1法拉=103毫法=106微法=109纳法=1012皮法字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符号F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

4、故障特点在实际维修中，电容器的故障主要表现为：(1)引脚腐蚀致断的开路故障。

(2)脱焊和虚焊的开路故障。

(3)漏液后造成容量小或开路故障。

(4)漏电、严重漏电和击穿故障。

二、二极管晶体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的二极管。

1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

晶体二极管按作用可分为：整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。

2、识别方法：二极管的识别很简单，小功率二极管的N极(负极)，在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极(正极)或N极(负极)，也有采用符号标志为“P”、“N”来确定二极管极性的。

电脑主机内部硬件组成详解1.主机的整体框架主机箱是电脑主机的整体框架，里面有CPU及散热风扇、主板、内存、电源、硬盘、显卡、网卡和光驱等组成主要配件都安装在主机箱内部。

下图所示为常见机箱内部结构。

电脑主机2.通常在主机箱前面板上有电源按钮、重启按钮、前置USB接口、前置音频输入/输出接口、电源指示灯、硬盘工作指示灯以及光驱和软驱的预留位置等。

主机前面板各开关指示灯3.主机箱的外形和前面板都可以多种多样，各厂商生产不同模具机箱，有些好看，造型怪异，灯条设计多样，用户选购机箱种类很多。

虽然主机箱的外形和前面板可以各式各样，但主机箱后面板结构却有统一的标准，各种标准插口还是得有，只有贵的主要板插口数量会多些，如右图所示。

下面介绍电脑内部主要的核心配件：1.电脑的心脏——CPU电脑的中央处理单元（Central Processing Unit）简称CPU，它是电脑的核心部件，主要负责电脑中所有数据的控制和运算。

目前市面上常见的CPU有Intel和AMD两个品牌，虽然采用不同的技术生产，但其完成的功能都是相同的，如下图所示。

cpu由于CPU工作频率很高，在工作中会发出大量的热，因此，在CPU上方必须安装散热风扇，保证CPU可以正常工作，从而保证电脑的正常运行。

因此在打开主机箱的侧盖后并不能直接看到CPU，只能看到安装在它上方的散热风扇。

下图所示为打开主机箱时看到的CPU。

cpu风扇2．数据的中转站——内存内存即电脑内部存储器，它是电脑硬件系统组成的一个重要元素，用于保存当前正在运行的程序数据。

用户安装的游戏和程序等都保存在硬盘中，而CPU不会直接从硬盘读取所需数据来运行，而是先把程序运行所需的数据读取到内存，在需要的时候再调用。

市面上的内存品牌有很多，但它们的结构完全一样，在不同的时期有不同的种类。

根据不同时期内存接口的不同，现在主流DDR4,ddr5也快普及了，几个发展时代，其时钟频率和读/写速度都在不断加快。

主板零部件初步介绍主板上那么多的零件，总不能一个一个说吧~~其实好多零件都是一样的，只不过长的不太一样，具体的就像是R是电阻，L是电感，C是电容之类的下面红框框里的就扼流圈的了，一般情况下，一个完整的一相回路供电包括1个扼流线圈，2到4个MOSFET以及数量不定的滤波电容平常我们所说的供电相数，一般就可以数一下CPU附近的扼流圈数目，按照现在的“堆料”学来说，越多越稳定（当然做工要上的去）这个就是传说中的MOS管了，其实就是开关电路，一般两个组成一套，一个叫上桥，一个叫下桥（他俩的来回开关控制CPU电流通断）电容相信大家已经见怪不怪了，这种叫电解电容，还有一种就是固态电容（不远处那个红色头的）有一些亲分不清正负，其实很简单，点解电容有竖线（横过来就是减号了----）这个就是负极了固态电容也是有月牙符号的是负极，然后对应到主板上的话，主板上的那个圈圈，满色的是正极，空心的一般就是负极了电容和电感来个亲密接触~~然后就是这堆乱七八糟的东西了，其实也很简单，上面有数字表明是黑色的，一般是电阻黄色和橙色的一般就是电容了，灰色可能是电感（也有可能是电容的干活。

）具体的就是开始说的 R是电阻，C是电容，L是电感，这里一般都是这样的。

晶振其实大家也认识了，大多数芯片和主要芯片的通信工作，都需要有振荡来完成晶振就是这么个作用，比如一个U盘的晶振坏了，就会显示无法识别了~其实也是共振，振动频率相同的时候，就互相识别了。

好基友啊~~CMOS电池，其实是主板为了保存BIOS信息专门设置的电池（一般这个电池的寿命很长）没有电池的情况下也可以开机，但是会有一个bios的提示，闲着的时候可以试试。

LED灯，就是支持主板的通电状态的，不过新的主板上有好多不一定只有这个功能所以见机行事就好了~最后这个大电感来个特写。

认识了吧~~~主板上的零件其实大多就那么几类，虽然都叫电容电阻，但是功能却都不大一样，具体的还是要自己研究了~~。

主板各部件的认识及介绍主板是计算机的重要组成部分，它连接和支持计算机的各种硬件设备。

主板上集成了多个电子元件，包括芯片组、插槽、接口等。

下面对主板的各个部件进行介绍。

1.芯片组：芯片组是主板上最重要的部分，它负责连接和协调各个硬件部件的工作。

芯片组通常由南桥和北桥两个芯片组组成。

南桥连接主板上的硬盘、USB接口、电源接口等设备，北桥连接主板上的处理器、内存等设备。

2.插槽：主板上有多个插槽，用于插入不同类型的扩展卡。

常见的插槽有PCI插槽、PCI-E插槽和AGP插槽。

PCI插槽用于插入网卡、声卡等扩展卡，PCI-E插槽用于插入显卡、声卡等高速扩展卡，AGP插槽用于插入显卡。

3.接口：主板上还有各种接口，用于连接外部设备。

常见的接口有USB接口、SATA接口、RJ45接口等。

USB接口用于连接外部硬件设备，如鼠标、键盘、打印机等。

SATA接口用于连接硬盘、光驱等存储设备。

RJ45接口用于连接网络。

4.内存插槽：主板上有多个内存插槽，用于插入内存条。

内存条是存储器的一种，用于暂时存储计算机运行时的数据。

内存插槽的类型和数量决定了主板的最大内存容量和速度。

5.处理器插槽：主板上有一个或多个处理器插槽，用于插入处理器。

处理器是计算机的核心部件，负责执行各种计算任务。

不同的处理器插槽类型适用于不同的处理器架构。

6.电源插槽：主板上有一个电源插槽，用于连接计算机的电源。

电源插槽提供电能给主板上的各个部件和设备。

7.BIOS芯片：主板上有一个BIOS芯片，用于存储计算机的基本输入输出系统（BIOS）。

BIOS负责计算机的启动和初始化过程，可以通过BIOS设置参数来配置主板和硬件设备。

8.CMOS电池：主板上有一个CMOS电池，用于供电给BIOS芯片，以保持系统配置的持久性。

CMOS电池一般是纽扣电池，可以长时间保持电力供应。

9.音频芯片：主板上有一个音频芯片，用于处理计算机的音频输出。

音频芯片可以产生和处理音频信号，使计算机可以播放音乐、视频等多媒体文件。

电脑零部件的介绍这又是一个长系列的文章，我将带大家了解组装电脑各个价位的装配推荐，我们先来了解一下，电脑的零部件。

电脑零部件CPU（Central Processing Unit）中央处理器，是一台计算机的运算核心和控制核心。

它的功能主要是解释计算机指令以及处理计算机软件中的数据。

就是相当于人类的大脑，负责处理问题。

那么CPU的优劣就决定了电脑的运算速度了，所以CPU优劣基本上也决定你这台电脑的上限，为什么是上限呢？因为其他配件会影响CPU的发挥。

CPU显卡（Video card，Graphics card）全称显示接口卡，又称显示适配器，是计算机最基本配置、最重要的配件之一。

显卡作为电脑主机里的一个重要组成部分，是电脑进行数模信号转换的设备，承担输出显示图形的任务，同时显卡还是有图像处理能力，可协助CPU工作，提高整体的运行速度。

通俗来说就是显卡负责搞定图像，日常使用对图像运算转换不高，一般只有游戏和专业绘图对画面的转换要求比较高，因此显卡一般分为游戏显卡和专业显卡。

游戏显卡就不用多介绍了，主要是专业显卡游戏显卡从某种程度上来说，在图形工作站上专业显卡的重要性甚至超过了CPU。

与针对游戏、娱乐和办公市场为主的消费类显卡相比，专业显示卡主要针对的是三维动画软件（如3DS Max、Maya、Softimage|3D等）、渲染软件（如LightScape、3DS VIZ等）、CAD软件（如AutoCAD、Pro/Engineer、Unigraphics、SolidWorks等）、模型设计（如Rhino）以及部分科学应用等专业应用市场。

专业显卡针对这些专业图形图像软件进行必要的优化，都有着极佳的兼容性。

集成显卡显卡还有一种分类：集成显卡和独立显卡，集成显卡一般集成在主板或CPU上，优点是功耗低、发热量小、部分集成显卡的性能已经可以媲美入门级的独立显卡，所以不用花费额外的资金购买独立显卡，但是性能相对略低，且固化在主板或CPU上，本身无法更换。

带大家认识电脑主机拆开，内部结构
电脑主机内部一般是由主板、CPU、内存、硬盘、显卡、电源、光驱这些配件组成。

其中主板、cpu、内存、硬盘、电源必不可少的，缺一不可。

功能介绍：
主板——电脑的基本结构骨架，主板搭载的是组成计算机的电路系统。

CPU——即处理器，电脑速度的决定性因素，分类有单核与双核。

硬盘——用来存储，与电脑运行速度影响不大。

内存条——电脑临时存储数据的地方，内存会暂时性的存储数据使得CPU得以使用。

显卡——缓存电脑图像、输出数据。

有集成显卡与独立显卡之分。

电脑主机机箱拆开，你看到的，和你理解的。

首先拔掉主机后面所有的线路，然后拧开旁边的两个大螺丝，打开机箱后盖；
拆内存，用力搬开内存条两头的卡锁，往上使劲拔出内存条；
拆硬盘，拔掉硬盘的两个线头，拧开固定硬盘的螺丝即可；
拆显卡，拔掉右下角的卡锁，拧开螺丝，往上用力就拿出来了
拆CPU，如图所示的是CPU风扇，我们拧开固定风扇的几个角，拿掉风扇
就看到我们的CPU了，如果再安装回去的话一定要把风扇拧紧；
拆光驱，拔掉光驱的两个线头，将其螺丝拧开就可以把光驱拆下来了；
拆电源，拧开固定电源的所有螺丝，和大堆的线路一起拿出来；
拆主板，也就是承接上面硬件的这块大板，我们将其螺丝拧开，就可以
把主板从机箱里拆出了。

最后，我们参照上面的方法把电脑组装起来，盖上机箱盖，将所有的线头
插好就OK了，详细的机箱线路如图所示如上。

主板连接线示意图：
24pin口为：电源接口
SATA口为：硬盘接口
IDE口为：硬盘电源接口
去除内存插槽处都可为独立显卡接口依次匹配接口连接即可。
