主板的作用、分类及组成
- 格式：ppt
- 大小：3.99 MB
- 文档页数：78
下载文档原格式
合集下载
认识计算机主板教案文档全文预览
主板的工作原理
主板通过电路连接各个部 件，实现数据传输和设备 控制，是计算机运行的基 础。
行业发展趋势预测
技术创新
随着计算机技术的不断发展，主 板的设计和制造将不断引入新的 技术和创新，提高性能和稳定性
。
绿色环保
环保意识的提高将促使主板制造厂 商采用更环保的材料和工艺，降低 能耗和减少废弃物。
智能化发展
主板作用
主板承载着CPU、内存、硬盘等 关键部件，使它们能够协同工作 ，实现计算机的各种功能。
主板结构与布局
结构类型
主板结构分为ATX、Micro ATX、 Mini ITX等多种类型，不同结构的主 板在尺寸、插槽数量等方面有所差异 。
布局规划
主板布局需遵循一定的设计规范，包 括芯片组、扩展插槽、接口、电源等 区域的合理规划。
电源供应模块组成
包括电源输入接口、电源转换电路、电压调节器、电源管理 芯片等部分。
工作原理
电源供应模块通过电源输入接口接收交流电，经过电源转换 电路转换为直流电，再经过电压调节器提供稳定的电压和电 流给主板上的各个部件，同时电源管理芯片监控电源状态并 进行相应的控制。
散热系统设计方案探讨
散热系统组成
硬件配置检查与调整策略分享
硬件配置检查方法
常见问题及解决方法
通过系统自带的设备管理器或第三方 软件（如鲁大师、AIDA64等）来检 查计算机的硬件配置情况。
针对硬件配置过程中可能出现的问题 ，提供相应的解决方法，如硬件不兼 容、驱动安装失败等。
硬件配置调整策略
根据实际需求和使用情况，对计算机 的硬件配置进行调整，如升级CPU、 增加内存、更换硬盘等。
串行高级技术附件接口，常见规格有SATA 3.0（6Gbps）和SATA 2.0（3Gbps）。
计算机主板图解
类型
主要有 Intel 和 AMD 两大品牌，按照性能和价 格又分为不同型号。
3
更换
可以升级或更换 CPU，但需要与主板兼容。
内存
作用
内存是计算机的临时存储器， 用于存储当前正在执行的任务
和程序数据。
类型
主要有 DDR3、DDR4、DDR5 等类型，每种类型又分为不同频 率和容量。
升级
可以增加或更换内存条，但需要与 主板兼容。
01
系统启动流程
系统启动流程是指从按下计算机电源开关到加载操作系统完成的过程
。
02
系统启动的步骤
系统启动的步骤包括BIOS系统初始化、硬件检测、引导加载程序（
Bootloader）加载、操作系统加载等。
03
系统启动的过程
系统启动过程中，BIOS系统会检测硬件并初始化，然后引导加载程序
会加载并启动操作系统。在操作系统加载完成后，计算机就可以正常
性能提升的策略与建议
性能提升策略
合理分配资源：根据实际需要，合理分配系统资源，如 CPU核心数、内存大小等，以提高系统整体性能。
充分了解硬件性能：在购买和升级硬件之前，需要对硬 件的性能有充分的了解，避免盲目购买和升级。
优化硬件配置：根据实际需求，选择性能更强的硬件配 置，如更高频率的CPU、更大容量的内存等。
开机自检
开机自检程序
开机自检程序是计算机在启动时自动执行的系统检测程序，它检测计算机的硬件和软件配 置。
开机自检的过程
开机自检程序会检测CPU、内存、硬盘、显卡等硬件设备，并检查系统的启动选项和配置 。
开机自检的结果
开机自检程序会根据检测结果给出相应的提示信息，例如启动选项丢失或硬件故障等。
主要有 Intel 和 AMD 两大品牌，按照性能和价 格又分为不同型号。
3
更换
可以升级或更换 CPU，但需要与主板兼容。
内存
作用
内存是计算机的临时存储器， 用于存储当前正在执行的任务
和程序数据。
类型
主要有 DDR3、DDR4、DDR5 等类型，每种类型又分为不同频 率和容量。
升级
可以增加或更换内存条，但需要与 主板兼容。
01
系统启动流程
系统启动流程是指从按下计算机电源开关到加载操作系统完成的过程
。
02
系统启动的步骤
系统启动的步骤包括BIOS系统初始化、硬件检测、引导加载程序（
Bootloader）加载、操作系统加载等。
03
系统启动的过程
系统启动过程中，BIOS系统会检测硬件并初始化，然后引导加载程序
会加载并启动操作系统。在操作系统加载完成后，计算机就可以正常
性能提升的策略与建议
性能提升策略
合理分配资源：根据实际需要，合理分配系统资源，如 CPU核心数、内存大小等，以提高系统整体性能。
充分了解硬件性能：在购买和升级硬件之前，需要对硬 件的性能有充分的了解，避免盲目购买和升级。
优化硬件配置：根据实际需求，选择性能更强的硬件配 置，如更高频率的CPU、更大容量的内存等。
开机自检
开机自检程序
开机自检程序是计算机在启动时自动执行的系统检测程序，它检测计算机的硬件和软件配 置。
开机自检的过程
开机自检程序会检测CPU、内存、硬盘、显卡等硬件设备，并检查系统的启动选项和配置 。
开机自检的结果
开机自检程序会根据检测结果给出相应的提示信息，例如启动选项丢失或硬件故障等。
第3章 主板
3.2.17 外部接口（I/O接口背板）
随着主板技术的增加，现在主板上自带的 I/O接口背板中的接口越来越齐全，接口品 种越多，则表示该主板的功能越强。主板 I/O接口背板如图所示。
1.PS/2接口
B接口
3. IEEE1394接口
4. RJ-45网络接口 5. eSATA接口
2. 880G+SB810芯片组
3.4 主板的选购
1．根据应用需求 2．必要的功能 3．品牌 4．价格 5．服务
3.5 实训——主板的安装和拆卸
3.6 思考与练习
1．选购主板有哪些原则？CPU与主板该如何匹配？ 2．对照学校的微机，学会读主板说明书，并能根据说明书设置主板。 3．说出图3-29中主板后I/O背板上的外围设备接口插槽的名称。 4．掌握主板的固定方法和各种卡、插件连接的方法。 5．查阅有关电脑商情报刊，上网查看硬件资讯；到当地电脑配件市 场考察主板的型号、价格等商情信息。要求列出不同应用要求或价格 档次的CPU与主板的搭配清单。 参考网站如下： 太平洋电脑网/ 泡泡网硬件/ 中关村电脑网/ 新浪网科技时代硬件/hardware/ 6．用有关测试软件（如CPU-Z、WCPUID、HWiNFO32、3DMark、 SiSoft Sandra、AIDA32等）测试所用微机的主板信息。
3.1 主板的分类
微机主板的分类方式有以下几种。 1．按主板的结构分类 生产主板时都遵循行业规定的技术结构标 准，以保证主板在安装时的兼容性和互换 性。目前使用的主板结构标准有ATX、 Micro ATX、Mini ITX等，如图所示。
一、计算机基础---2主板
二
计算机主板
2.2.1
系统总线
1、数据总线DB（Data Bus） 数据总线用于CPU与主存储器、CPU与I/O接口 之间传送数据。数据总线的宽度等于计算机的字 长。 2、地址总线AB（Address Bus） 地址总线用于CPU访问主存储器或外部设备时， 传送相关的地址。地址总线的宽度决定了CPU的 寻址能力。 3、控制总线CB（Control Bus） 控制总线用于传送CPU对主存储器和外部设备的 控制信号。
二
计算机主板
串行、并行接口
LPT接口
COM接口
二
计算机主板
7、PS/2 为圆型接口，连接小口鼠标或小口键盘。（注： 离主板远的接小口鼠标、离主板近的接小口键 盘。）早期在主板上为6针单排标有PS/2，现 已集成。 8、USB接口 USB为通用串行接口，是外围设备输入/输出的 标准，早期在板上是9针，并标有USB字样，新 的ATX主板集成了两个----六个USB口或更多。 一个USB最多可以连接127个设备。
二
计算机主板
二
计算机主板
2.2.8
I/O接口
接口：是指外部设备与主板之间进行数据 交换的通道。 1、AGP AGP（Accelerated Graphics Port,加速 图形标准接口）是目前专门用于显卡的接 口形式，为棕色，是Intel公司推出的高速 图形显示接口，时钟频率为66MHz，传输 率为256MB/S。AGP接口可以使主板上的 主存和显示卡上的显存直接传输数据，如 显存不足时可直接调用系统主存。
二
计算机主板
3、PCI PCI（Peripheral component Interconnect,外围设备互连总线）是使用 最广泛的一种总线形式，为白色，具有32 位地址总线和数据总线，最高为64位，时 钟频率为33MHz，最大传输率为133MB/S。 PCI总线和CPU直接相连即外部设备可以直 接和CPU进行数据交换。
电脑主板的作用HDMI显示接口的优势
★主板的分类：
一、按主板上使用的CPU分有：
386主板、486主板、奔腾(Pentium，即586)主板、高能奔腾(Pentium Pro，即686)主板。 同一级的CPU往往也还有进一步的划分，如奔腾主板，就有是否支持多能奔腾(P55C，MMX要求主板内建双电压)， 是否支持Cyrix 6x86、 AMD 5k86 (都是奔腾级的CPU，要求主板有更好的散热性)等区别。
·NLX Intel最新的主板结构，最大特点是主板、CPU的升级灵活方便有效，不再需要每推出一种CPU就必须更新主板设计 此外还有一些上述主板的变形结构，如华硕主板就大量采用了3/4 Baby AT尺寸的主板结构。
五、按功能分
·PnP功能 带有PnP BIOS的主板配合PnP操作系统(如Win95)可帮助用户自动配置主机外设，做到"即插即用"
我们可以这样理解:一个DRAM的存储单元存储的是0还是1取决于电容是否有电荷，有电荷代表1，无电荷代表0。但时间一长,代表1的电容会放电，代表0的电容会吸收电荷，这就是数据丢失的原因； 刷新操作定期对电容进行检查，若电量大于满电量的1/2，则认为其代表1，并把电容充满电；若电量小于1/2，则认为其代表0,并把电容放电，籍此来保持数据的连续性。有了刷新操作，动态内存的存取速度比静态内存要慢很多。
一、 数字电视设备的成长
随着我国数字产业的不断增长和用户们对高清电视的期待，促使了数字电视销量飞快地增长，同时也带动了家庭数字外设装置的快速成长。每当消费者购买新的数字电视设备时，也就可能同时购买其它数码装置，例如数码相机、DVD录放机等等，用来传输或保存优质的数字内容。如何确保数字电视与家庭影院设备具有互相联系的功能，使人们能够享受更优质的数字化生活，是目前数字电视发展的一大课题。在最近接触到的影音器材中，很多都已经具备HDMI接口，它成为了新一代高清晰电视的必备接口。
计算机主板介绍
PCI Express是新一代的总线接口。它采用了目前业 内流行的点对点串行连接，比起PCI以及更早期的计算 机总线的共享并行架构，每个设备都有自己的专用连 接，不需要向整个总线请求带宽，而且可以把数据传 输率提高到一个很高的频率，达到PCI所不能提供的高 带宽。 PCI Express规格从1条通道连接到32条通道连接，有 非常强的伸缩性，以满足不同系统设备对数据传输带 宽不同的需求。 PCI Express X1规格支持双向数据传 输，每向数据传输带宽250MB/s，PCI Express X1已 经可以满足主流声效芯片、网卡芯片和存储设备对数 据传输带宽的需求。 PCI Express X16用来插显卡。
PCI总线系统要求有一个PCI控制卡，它必须安装在 PCI插槽内。这种插槽是当前主板带有的数量最多的 插槽类型，ATX主板一般带有5～6个PCI插槽，而小一 点的Micro ATX主板也都带有2～3个PCI插槽。 扩展槽插入相应的扩展卡，扩展计算机功能，经 常玩游的朋友可以安装性能好的显卡。
AGP（Accelerated Graphics Port）是在PCI总线基 础上发展起来的，主要针对图形显示方面进行优化，专 门用于图形显示卡。
主板的技术指标：
国外品牌：英特尔(Intel) 菱钻(Daimondata) 蓝宝石 (SAPPHIRE)
国内品牌：华硕(ASUS) 技嘉(GIGABYTE) 精英(ECS) 微星
(MSI) (EPOX) 双敏(UNIKA) 映泰(BIOSTAR) 华擎(ASRock) 硕泰兊(SOLTEK) 捷波(JETWAY) 钻石(DFI)
英特尔(Intel) 和华硕的主板 比较好。
1.看参数。
主板参数越高，支持的各种硬
件就越高，整机性能自然就更好。 2.看做工。做工好的主板，焊点平整光滑， 没有毛刺，元器件排列整齐， 布线合理， 散热条件考虑充分。
《计算机组装与维护》之主板的分类 教案
省技工学校文化理论课教案（首页）（代号A—3）审阅签名：教学过程：引入新课主板（Mainboard）是电脑主机中最大的一块电路板。
它是一台电脑中的躯干中枢，在它的上面布满了各种电子元件、插槽、接口等，为CPU、内存及各种适配卡（声、图、通信等）提供安装插座（槽），并为各种存储设备、打印机、扫描仪等外设提供接口。
不同的主板，他的性能也有所不同——引出主板的分类。
讲授新课（板书）2-1 主板的分类教师：拆开主机的盖板，让学生观察整机。
提问：主板在计算机家族中的地位？回答：母板、系统板，主板是电脑的“躯干”（4－6层印刷电路板）。
展示：AT主板：ATX主板：BTX主板。
播放：教学课件。
（板书）主板负责连接电脑上各形各式的元器件。
计算机的整体运行速度和稳定性在相当程度上取决于主板的性能（说明主板的重要性）。
一、按主板上使用的CPU架构分类：（重点）（板书）1、Socket 370：英特尔开发，代替Slot架构，外观上与Socket 7相像。
2、Slot A ： AMD 为K7量身打造。
与Intel 的Slot 1完全一样。
但 SlotA 插槽没有对应的转接卡，升级能力极为有限。
3、Socket A:（Socket 462）同Socket 370,但成本降低，结构简化。
4、Socket 423：外形和前几种Socket 类的插槽类似。
5、Socket 478：支持 Pentium4，面积很小，针脚排列极为紧密。
6、Socket 754： 2003年9月AMD64位桌面平台最初发布的标准插槽，7、Socket T （Socket 775）：插槽触针柔软和纤薄,过多地拆卸CPU 将导致触针失去弹性进而造成硬件方面的彻底损坏。
8、Socket 940：最早发布的AMD 64位平台标准，是服务器／工作站所使用的Opteron 以及最初使用的Athlon 64 Fx 所对应的插槽标准。
所支持的CPU 价格高昂，且须搭配昂贵的ECC 内存才能使用。
自由之翼—主板
PCAT“佛光普照大地”6年之 后，电子元件的制造工艺和集 成水平达到了新的高度，1990 年，Baby/Mini AT主板板型标 准（简称Baby AT）横空出世， 成功继承了PCAT的“霸业”， 成为当时最主流的主板 板型。这种主板可看作是PCAT的“改良型”（也有一说是 XT主板的第二形态），它比AT主板略长一些，宽度则大大 窄于后者，尺寸约为15"*8.5"。不过虽然“瘦身”成功， Baby AT还是有着非常明显的AT主板的影子。它沿用了AT 时代的I/O扩展槽，外设接口及其相关元件的布线与位置设 计，只是令内存插槽和部分芯片“紧凑化”，使主板布局变 得更加合理。但是，由于“减肥药服用过量”，用户在 Baby AT主板上插接较长的PCI或ISA扩展卡时，容易受到 CPU散热器的影响而安装不到位。不过令人感到欣慰的是， 此类主板一般都使用6针和20针供电接口，这就令其可以适 应多种规格的电源，兼容性较好
南桥芯片主要连接着主板上的各种接口（USB ）、 PCI 总线
（接驳电视卡、内猫、声卡等）、 SATA（接硬盘、光驱）、以及 主板上的其他芯片（如集成声卡、集成 RAID 卡、集成网卡等。
（6）SATA：SATA硬盘的数据线采用的是7针细线缆设计， 所以每个SATA接口只连接一个硬盘。
（7）、主板电源接口：24芯双芯双列插座。
主板电源接口
（8）、跳线插针：现在的主机板上，需要跳线的地方越来越少了， 但是多多少少都有几个地方需要用到跳线，如计算机的开关键、 重启键、各种指示灯等。
2、下图示中是我们外部设备常用的端口：
（1）、PS/2接口:圆形的，绿色接鼠标，紫色接键盘； （2）、USB接口，扁平的外观，一般4-8个，接鼠标、游戏手柄、u 盘、打印机、数码相机、手机等。USB接口是现在常用的外接接口；
《认识主板》课件
《认识主板》PPT课件
主板是计算机中最重要的组件之一，它连接和支持其他硬件设备的正常运行。 通过本课件，了解主板的概念、组成、选购、安装、维护、升级以及常见问 题解答。
主板的概念
定义
主板是计算机中承载CPU、 内存、显卡等硬件设备并提 供连接接口的电路板。
作用
主板充当计算机硬件之间的 桥梁，实现数据传输、电源 供应和硬件协同工作。
分类
主板根据规格、芯片组、插 槽类型等因素进行分类，如 ATX、ITX、AMD、Intel等。
主板的组成
结构
主板由电路板、电源 插口、CPU插槽、内 存插槽、扩展插槽等 多个部分组成。
芯片组
芯片组是主板上集成 的芯片，负责连接不 同硬件设备并协调它 们的工作。
ቤተ መጻሕፍቲ ባይዱ
插槽
主板上的插槽用于插 入CPU、内存、显卡、 扩展卡等硬件设备， 提供数据传输和电源 支持。
故障排除
当主板出现问题时，检查连接、 插槽和设备的完整性，寻找解 决方案。
主板的升级
1
升级前准备
了解新主板的规格要求并备份重要的数
升级步骤
2
据和设置。
将旧主板移除，插入新主板，并根据需
要更换其他硬件设备。
3
注意事项
确保新主板与其他硬件的兼容性，更新 BIOS以支持新硬件。
主板的常见问题解答
无法启动
主板将适配更多的硬件设备和新兴技术，如人工智能和物联网。
挑战和机遇
主板制造商面临着设计复杂性增加和快速新技术变革的挑战，但也有机会推进创新和解决问 题。
主板的安装
1
安装前准备
准备好所需的工具和硬件设备，确保工作区域整洁并具备静电防护。
2
主板是计算机中最重要的组件之一，它连接和支持其他硬件设备的正常运行。 通过本课件，了解主板的概念、组成、选购、安装、维护、升级以及常见问 题解答。
主板的概念
定义
主板是计算机中承载CPU、 内存、显卡等硬件设备并提 供连接接口的电路板。
作用
主板充当计算机硬件之间的 桥梁，实现数据传输、电源 供应和硬件协同工作。
分类
主板根据规格、芯片组、插 槽类型等因素进行分类，如 ATX、ITX、AMD、Intel等。
主板的组成
结构
主板由电路板、电源 插口、CPU插槽、内 存插槽、扩展插槽等 多个部分组成。
芯片组
芯片组是主板上集成 的芯片，负责连接不 同硬件设备并协调它 们的工作。
ቤተ መጻሕፍቲ ባይዱ
插槽
主板上的插槽用于插 入CPU、内存、显卡、 扩展卡等硬件设备， 提供数据传输和电源 支持。
故障排除
当主板出现问题时，检查连接、 插槽和设备的完整性，寻找解 决方案。
主板的升级
1
升级前准备
了解新主板的规格要求并备份重要的数
升级步骤
2
据和设置。
将旧主板移除，插入新主板，并根据需
要更换其他硬件设备。
3
注意事项
确保新主板与其他硬件的兼容性，更新 BIOS以支持新硬件。
主板的常见问题解答
无法启动
主板将适配更多的硬件设备和新兴技术，如人工智能和物联网。
挑战和机遇
主板制造商面临着设计复杂性增加和快速新技术变革的挑战，但也有机会推进创新和解决问 题。
主板的安装
1
安装前准备
准备好所需的工具和硬件设备，确保工作区域整洁并具备静电防护。
2

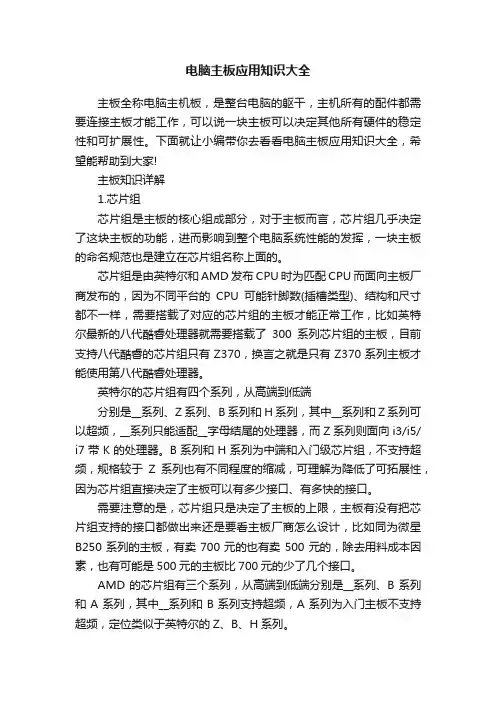

电脑主板应用知识大全
电脑主板应用知识大全主板全称电脑主机板，是整台电脑的躯干，主机所有的配件都需要连接主板才能工作，可以说一块主板可以决定其他所有硬件的稳定性和可扩展性。
下面就让小编带你去看看电脑主板应用知识大全，希望能帮助到大家!主板知识详解1.芯片组芯片组是主板的核心组成部分，对于主板而言，芯片组几乎决定了这块主板的功能，进而影响到整个电脑系统性能的发挥，一块主板的命名规范也是建立在芯片组名称上面的。
芯片组是由英特尔和AMD发布CPU时为匹配CPU而面向主板厂商发布的，因为不同平台的CPU可能针脚数(插槽类型)、结构和尺寸都不一样，需要搭载了对应的芯片组的主板才能正常工作，比如英特尔最新的八代酷睿处理器就需要搭载了300系列芯片组的主板，目前支持八代酷睿的芯片组只有Z370，换言之就是只有Z370系列主板才能使用第八代酷睿处理器。
英特尔的芯片组有四个系列，从高端到低端分别是__系列、Z系列、B系列和H系列，其中__系列和Z系列可以超频，__系列只能适配__字母结尾的处理器，而Z系列则面向i3/i5/ i7带K的处理器。
B系列和H系列为中端和入门级芯片组，不支持超频，规格较于Z系列也有不同程度的缩减，可理解为降低了可拓展性，因为芯片组直接决定了主板可以有多少接口、有多快的接口。
需要注意的是，芯片组只是决定了主板的上限，主板有没有把芯片组支持的接口都做出来还是要看主板厂商怎么设计，比如同为微星B250系列的主板，有卖700元的也有卖500元的，除去用料成本因素，也有可能是500元的主板比700元的少了几个接口。
AMD的芯片组有三个系列，从高端到低端分别是__系列、B系列和A系列，其中__系列和B系列支持超频，A系列为入门主板不支持超频，定位类似于英特尔的Z、B、H系列。
2.常见的板型通常我们说的大板、小板和迷你板就是板型的通俗说法，这里介绍几种常见的板型(已淘汰的板型和服务器主板等不常见板型不做介绍)。
AT__:俗称大板，标准尺寸305mm×244mm，充裕的空间可以保证容纳下尺寸偏大的显卡、散热器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主板
内存插槽：SD、DDR、DDR2、DDR3等
扩展插槽：
AGP插槽、 PCI-E插槽
各类板卡插槽
PCI总线插槽 、 ISA总线插槽
外设接口：键盘、鼠标、显示器、打印机等
接口： 磁盘接口：IDE接口、SATA接口、FDD接口等
USB通用接口：USB1.1、USB2.0、 USB3.0 IEEE 1394接口
❖ 二、主板的作用
❖ 1，将不同电压的电脑配件连接在一起，并提供相应 的电源；
❖ 2，将不同功能的电脑配件连接在一起，使它们相互 传递信息；
❖ 3，接收外来数据，并给其它设备处理；
❖ 4，将内部设备处理的数据集中，并传递给外界；
❖ 5，平衡电脑中的数据、能源、速度、温度、电流等。
❖ 三、主板的分类
❖ 控制芯片组包括北桥芯片和南桥芯片。
❖2.1 北桥芯片
❖ 北桥芯片是主板芯片组中起主导作用的最重要的组 成部分，也称为主桥（Host Bridge）。一般来说， 主板的名称就是以北桥芯片的名称来命名的，例如 英特尔845系列主板的北桥芯片是82845E，AMD770系 列主板的北桥芯片就是AMD 770等等。
第三章 主板
❖ 主板的作用和分类 ❖ 主板的组成 ❖ 主流芯片组介绍 ❖ 主板的选购 ❖ 主板的常见故障分析和维修
第1讲
❖ 主板的定义、作用和分类 ❖ 主板的组成
❖ 一、主板的定义
❖ 主板，又叫主机板(mainboard)、系统板 (systemboard)和母板(motherboard)；它安 装在机箱内，是微机最基本的也是最重要的 部件之一。主板一般为矩形电路板，上面安 装了组成计算机的主要电路系统，一般有 BIOS芯片、I/O控制芯片、键盘和面板控制 开关接口、指示灯插接件、扩充插槽、主板 及插卡的直流电源供电接插件等元件。
❖ 主板的分类有以下几种方法： ❖ 第一种：按CPU插座类型划分： ❖ 常见的Socket结构有370主板、478主板、845
主板、865主板、915主板、945主板、965主板 等； ❖ SLOT结构的有：754主板、930主板等。
第二种：按主板所用北桥芯片厂商划分：
❖ INTEL：英特尔
全球最大的半导体 芯片制造商， 它成立于1968年
பைடு நூலகம் 3、ATX主板
ATX是目前最常见的主板结构。 是改进型的AT主板，对主板 上元件布局作了优化，有更 好的散热性和集成度，需要 配合专门的ATX机箱使用。
4、Micro ATX主板
Micro ATX主板是ATX主板的 精简版，也常被称作“小板”。 比ATX标准主板结构更为紧 凑。按照其标准，板上还应 集成图形和音频处理功能。 目前很多品牌机主板使用了 Micro ATX标准，在DIY市场 上也常能见到Micro ATX主板。
第三种：按主板生产商（品牌）划分： 华硕（ASUS）、精英（ECS） 微星（MSI）、昂达（ONDA） 技嘉（GIGA）、七彩虹 斯巴达克（SPARK）等数不胜数。
第四种：按主板的功能可分为：
1、Pnp功能主板
配合相应操作系统可实现“即插即用”
2、节能绿色功能主板
该种主板一般在开机时有能源之星(Energy Star) 标志
CPU插座
其他功能芯片+BIOS芯片+CMOS电池 电源接口和各类接点 跳线：CMOS放电跳线+超频跳线
❖ 1、CPU插座 ❖ CPU插座就是主板上安装处理器的地方。
❖ 2、控制芯片组
❖ 控制芯片组是主板的核心组成部分。对于主 板而言，芯片组几乎决定了它的全部性能， 进而影响到整个电脑系统性能的发挥，芯片 组是主板的灵魂。芯片组性能的优劣决定了 主板性能的好坏与级别的高低。
第二种：按主板所用北桥芯片厂商划分： ❖ SIS：矽统 矽统科技于1987年 在台湾的新竹科学 园区成立。
第二种：按主板所用北桥芯片厂商划分： ❖ VIA 威盛：威盛电子股份有限公司，成立于
1992年9月，总部在台湾台北县
第二种：按主板所用北桥芯片厂商划分： ❖ AMD ：成立于1969 年，总部位于加利福尼亚
5、BTX主板
BTX是英特尔提出的新型主 板架构的简称，是ATX结构 的替代者。新的BTX规格能够 在不牺牲性能的前提下做到 最小的体积。重要的是目前 所有的杂乱无章，接线凌乱， 充满噪音的PC机将很快过时。 将来的BTX主板还将完全取消 传统的串口、并口、PS/2等
接口。
❖四、主板的组成
控制芯片组：北桥芯片+南桥芯片
1、AT主板
缺点：该类主板的一些外设 的接口（串行口、并行口等） 需要用电缆连接后在安装在 机箱上。大量线缆导致计算 机内部结构复杂，布局不合 理。
2、Baby AT主板
袖珍尺寸的主板。缺点： 该类主板上CPU和I/0插槽 的位置安排不合理。在结 构上按习惯把内存插槽安 放在机箱电源的下方，安 装、更换内存条往往要拆 下电源或主板，很不方便。 内存条散热条件也不好。
州桑尼维尔。
第二种：按主板所用北桥芯片厂商划分：
❖ nVIDIA （英伟达）： 创立于1993年1月，是一 家以设计显示芯片和主板 芯片组为主的半导体公司。 总部设在美国加利福尼亚 州的圣克拉拉。
第二种：按主板所用北桥芯片厂商划分： ❖ 目前常见的主板芯片组制造商还有另外2家：
ALi（中国台湾）、 ATi（加拿大）等。
3、无跳线主板
无跳线主板将是主板发展的另一个方向
第五种：按印制电路板的工艺分类：
可以分为双层结构板、四层结构板、六层结 构板等；目前以四层结构板的产品为主。
第六种：按主板的结构分类：
主板结构分为AT、Baby-AT、ATX、Micro ATX、LPX、NLX、 Flex ATX、EATX、WATX以及BTX等结构。其中，AT和Baby-AT是 多年前的老主板结构，现已基本淘汰；而LPX、NLX、Flex ATX 则是ATX的变种，多见于国外的品牌机，国内尚不多见；EATX 和WATX则多用于服务器/工作站主板；ATX是目前市场上最常见 的主板结构，扩展插槽较多，PCI插槽数量在4-6个，大多数主 板都采用此结构；Micro ATX又称Mini ATX，是ATX结构的简化 版，就是常说的“小板”，扩展插槽较少，PCI插槽数量在3个 或3个以下，多用于品牌机并配备小型机箱；而BTX则是英特尔 制定的最新一代主板结构。
