沛德EL测试仪测试软件说明

EL测试仪调试
1.调试前，先将组件送至测试仪内，并按下急停开关。

2.手动锁住电磁阀，使探针能压在最边上的两个汇流条上，并适当调整行程开关和挡块的位置。

3.松开急停开关，让托盘将组件送至上限位，按下急停开关，调整上限位的回光电开关，观察上限位行程开关是否动作，并做适当调整，松开急停开关，点击“EL测试”观察相机所拍图片是否清晰，组件是否被全部拍入，并调整相机焦距和相机左右位置，直至组件能全部清晰的出现在电脑上。

4.点击“合格”按钮，组件由上至下运动，观察行程开关，是否动作，并适当调整，以及下限位行程开关是否压在挡块上，并调整。

5.调试完成后，关上侧板，方可进行操作。

EL检测仪的使用方法及组件隐裂图像评估精品课件(一)随着现代科技的发展，电子元器件逐渐被广泛应用于各个领域。

然而，电子元器件的质量问题却时有发生，这不仅会影响机器的正常运行，还可能会产生较大的安全隐患。

因此，对于电子元器件的质量检测显得尤为重要。

当前，EL检测仪成为了电子元器件质量检测的主要工具之一。

本文将介绍EL检测仪的使用方法及组件隐裂图像评估精品课件。

一、EL检测仪的使用方法1. 准备工作在使用EL检测仪之前，必须要做好准备工作。

首先，需要准备好电子元器件样本和EL检测仪。

其次，在操作之前应详细阅读EL检测仪的使用说明书，并熟悉仪器的使用方法。

最后，对检测环境进行专门安排，保持环境干净，安静，避免对实验的干扰。

2. 开始检测a. 将样品固定在检测台上，接通电源并启动仪器。

b. 在软件界面上选择对应的检测模式，并对检测参数进行设置。

c. 等待仪器自检完成后，可以开始进行检测。

d. 检测过程中，仪器会自动采集样品的光电流数据，并通过软件实时显示样品的发光图像。

e. 检测完成后，可以通过分析光电流数据来确定样品的质量状况，并对发光图像进行评估。

3. 注意事项在使用EL检测仪时，需要注意以下事项：a. 严格按照使用说明书要求进行操作。

b. 应根据实际需求选择适当的检测模式和参数。

c. 在检测过程中应保持安静，避免干扰检测结果。

d. 每次检测完毕后应及时清理仪器，以保证其正常使用。

二、组件隐裂图像评估精品课件组件隐裂图像评估精品课件是一种基于EL检测仪的解决方案，可以帮助用户更好地评估电子元器件的质量。

该课件主要包括以下内容：1. 课件简介介绍课件的目的和使用场景。

2. 检测流程详细介绍EL检测仪的使用流程，并附带相关图片和说明。

3. 组件隐裂检测标准介绍常见的组件隐裂检测标准，包括对检测参数的要求等。

4. 组件隐裂图像篇该篇主要针对检测过程中产生的图像，对图像分析过程进行详细叙述，并提供了评估图像质量的方法。

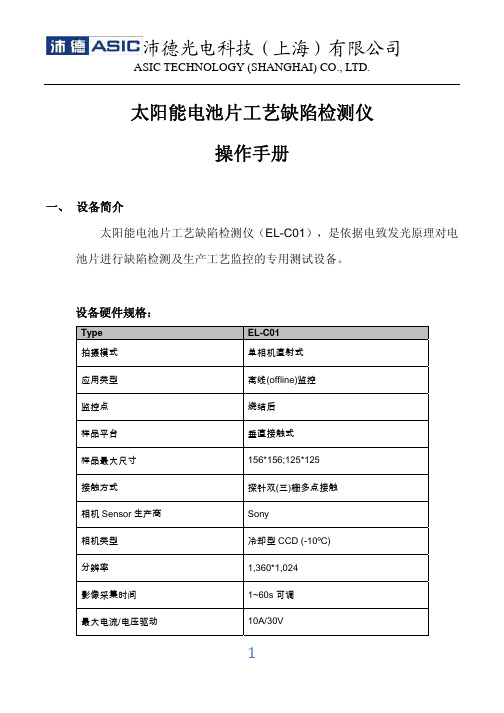

太阳能电池片工艺缺陷检测仪操作手册一、 设备简介太阳能电池片工艺缺陷检测仪（EL-C01），是依据电致发光原理对电池片进行缺陷检测及生产工艺监控的专用测试设备。

设备硬件规格：Type EL-C01拍摄模式单相机直射式应用类型离线(offline)监控监控点烧结后样品平台垂直接触式样品最大尺寸156*156;125*125接触方式探针双(三)栅多点接触相机Sensor生产商Sony相机类型冷却型CCD (-10ºC)分辨率1,360*1,024影像采集时间 1~60s可调最大电流/电压驱动10A/30V二、 操作步骤1、开启电脑，确认相机USB接头与电脑连接。

2、开启Solar Cell Electro Luminescence Tester 软件。

1）电池片正向偏压测量：a、首先确认转换开关，拨到“1”位置。

b、打开暗室门，向上拨动气动开关，使探针抬起。

c、放置电池片紧靠两限位块。

d、向下拨动气动开关，使探针压下，确认每排探针与电池片主栅线接触。

e、关上暗室门，确认正向偏压电流设置（156*156 7.5A；125*125 5A）。

f、软件选择Operator模式，图片并进行命名并选择保存路径，点击Capture实现图片存储。

g 、 拍摄完成，打开暗室，向上拨动启动开关使探针抬起，更换电池片，重复以上步骤。

2）电池片反向偏压测量：a、首先确认转换开关，拨到“2”位置。

b、打开暗室门，向上拨动气动开关，使探针抬起。

c、放置电池片紧靠两限位块。

d、向下拨动气动开关，使探针压下，确认每排探针与电池片主栅线接触。

e、关上暗室门，确认反向偏压电压设置（12v）。

f、软件选择Operator模式，图片并进行命名并选择保存路径，点击Capture实现图片存储。

g、拍摄完成，打开暗室，向上拨动启动开关使探针抬起，更换电池片，重复以上步骤。

三、 测量调试参数设置1、软件参数设置。

一般情况测试时间(exposure)设置为10秒，增益(gain)设置为30，对比度(contrast)设置为5，伽马(gamma)设置为1。

模式切换可以通过点击“校准模式”或“操作模式”一、保存文件1.文件名称：可以填个名称（产线生产时为组件的序列号）；后面的jpg为所存图片的格式2.路径：图片存放的路径，点击“浏览”可以更改路径，注：不要放C盘二、预览模式1.查看上一张图片2.查看下一张图片3.显示图片总数及当前图片序号4.点击放大可以查看已拍摄的图片；将放大点掉可以查看实时拍摄的图片5.下方区域为图片预览区三、分类1.软件刚安装时，上面显示的为类别1、类别2、类别3。

修改方法：在EL软件的安装路径下找到SelectPath.ini文件，如下图对questions1，question2……等号后的名称进行自定义修改，这样重启软件后会在操作界面有所需要的缺陷种类显示，以便于缺陷的分类。

2.拍完的图片可以点击分类中的类别，例如“合格”进行图片的归类四、1.关闭相机：软件自行关闭相机2.拍照：点击拍照，相机开始拍照3.相机切换：EL采用两相机拍照，有时拍出的照片不能重合，可以通过相机切换解决4.进度条为显示拍照的进度五、参数设置1.“删除参数”可以将不需要的参数删除2.“新增参数”可以新添加一套参数3.“名称”可以修改，4．当控制界面中的参数全部修改好后可以点击“保存设置”来保存修改过的参数六、控制界面1.分辨率：选择最大分辨率，否则拍的图片会模糊2.曝光时间：点击“改变时间”可以修改拍照的时间，时间越大图片越亮，时间越短，图片越暗3.增益：增益越大图片越亮，增益越小图片越暗，一般40左右，“增益1”和“增益2”分别对应一个相机4.对比度：一般10～30，可以根据拍摄的图片进行调整5.伽马：1.0，无需修改6.左右翻转：图片左右翻转7.上下翻转：图片上下位置翻转七、图像拼接因测试仪使用的是两个相机拍照，故两相机拍摄的图片中间会有重叠，可以使用图像拼接消除中间的重叠左：左边图片向中间靠拢右：右边图片向中间靠拢八、1.串口：选择COM1，可用勾上2.相机切换：拍摄的图片非完整图片时勾选3.拍照：点击相机自动进行拍照。

太阳能电池组件EL测试仪使用说明书（EL-140SM/EL-140DM）武汉三工光电设备制造有限公司Wuhan Sunic Photoelectricity Equipment Manufacture CO.,LTD感谢您使用三工光电设备制造有限公司太阳能电池组件EL测试设备。

本手册将指导您学习设备的操作使用和维护保养。

在初次使用前请务必仔细阅读，确保设备的正确使用。

目录一、太阳能电池组件EL测试仪概述 (3)1. 适用范围 (3)2. 技术特点 (3)二、技术参数 (4)三、结构及各功能部件 (5)四、操作使用说明 (6)（一）开机 (6)（二）操作步骤和参数调整 (6)（三）关机 (11)五、使用注意事项及保养 (12)一、太阳能电池组件EL测试仪概述太阳能电池组件EL测试仪利用太阳能电池电致发光原理，太阳能电池在加载一定的电压／电流时会辐射发光，其电致发光亮度正比于少子扩散长度，缺陷处因具有较低的少子扩散长度而发出较弱的光，会形成较暗的影像，通过CCD摄像机捕获近红外光图像并显示，可以判定电池的缺陷类型和缺陷程度。

1. 适用范围多晶硅、单晶硅太阳能电池组件的EL缺陷检测2. 技术特点（1）采用高分辨率CCD摄像机，并带有电子冷却技术，有效降低热噪声。

CCD模块采用2/3”SONY EXviewHAD CCD，成像效果优良。

预览速度可达15fps，分辨率为 1360*1024。

采用usb2.0接口，便于携带和安装。

（2）采用可编程电源做为电池组建的测试供电电源，最大输出值为80V/10A，可通过上位机软件控制输出电压和电流，在实际应用中可针对不同的电池组件设定不同的参数，简化操作。

（3）整机测试过程在暗箱环境下进行，杜绝外部光线干扰，配置气缸开关门，可手动或自动控制。

二、技术参数（1）高分辨率CCD摄像机，带电子制冷功能，分辨率为1360*1024（2）工业级近红外光学模组（3）可编程直流电源，最大输出80V/10A,分辨率1mA。
