qpst使用指导书----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方QPST是高通公司针对测试软件QXDM进行端口和手机终端进行配置的辅助工具软件，该软件可以实现很多对C网终端是指和配置的工作。

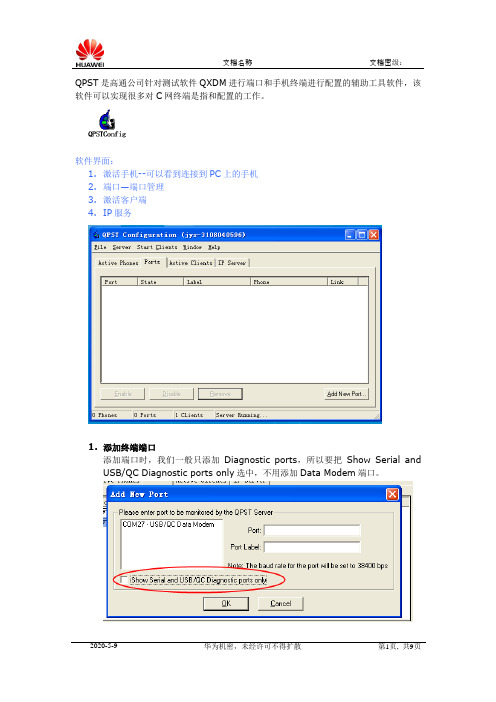

软件界面:1. 激活手机--可以看到连接到PC上的手机2. 端口—端口管理3. 激活客户端4. IP服务1. 添加终端端口添加端口时，我们一般只添加Diagnostic ports，所以要把Show Serial and USB/QC Diagnostic ports only选中，不用添加Data Modem端口。
----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方出现的两个端口分别是手机(终端)端口，附加功能连接端口添加的端口分别对应的是在系统硬件中的功能和集成端口----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方添加端口完成后，QXDM就可以在软件中识别连接我们的终端设备进行测试了。
2. 修改终端配置SERVICE PROGRAM 就是对终端ROM内容配置修改的软件模块(也就是常说的烧号)首先是选择终端----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方----------专业最好文档，专业为你服务，急你所急，供你所需-------------文档下载最佳的地方首次读取或写入终端配置时需要填写SPC码一般终端在出厂前没有可以修改的话都是000000，如果有终端被修改过的话需要使用一种第三方软件根据ESN算出原始的SPC码。
QPST是高通公司针对测试软件QXDM进行端口和手机终端进行配置的辅助工具软件，该软件可以实现很多对C网终端是指和配置的工作。
软件界面：1.激活手机--可以看到连接到PC上的手机2.端口—端口管理3.激活客户端4.IP服务1.添加终端端口添加端口时，我们一般只添加Diagnostic ports，所以要把Show Serial and USB/QC Diagnostic ports only选中，不用添加Data Modem端口。
出现的两个端口分别是手机（终端）端口，附加功能连接端口添加的端口分别对应的是在系统硬件中的功能和集成端口添加端口完成后，QXDM就可以在软件中识别连接我们的终端设备进行测试了。
2.修改终端配置SERVICE PROGRAM 就是对终端ROM内容配置修改的软件模块（也就是常说的烧号）首先是选择终端首次读取或写入终端配置时需要填写SPC码一般终端在出厂前没有可以修改的话都是000000，如果有终端被修改过的话需要使用一种第三方软件根据ESN算出原始的SPC码。
3.终端配置内容说明Settings分页：该页的内容里有很多信息不是我们常用的，修改SPC码就是在Codes栏里填入你想要的内容后写入终端就可以。
CDMA分页该页内容多为基本配置，Phone Number栏里就是我们现网里说的IMSI，Channel栏内的就是我们常说的1X用的基本频点。
其它内容都是默认就可不需要特别修改。
CDMA-2内容也就是系统分配的真是IMSI，一般不需要修改置空就可以。
AMPS分页内容不需要修改，内容是终端报给系统的一些终端号码等信息。
System分页Preferred Mode 是设置终端工作的模式，选项有CDMA，HDR，Digital，Automatic等，对应的就是1X，DO，调制解调器，1X&DO混合模式。
Band Preference 是终端工作频段的选择，一般都是默认Automatic自动选择Roam Preference 是终端选择UIM卡PRL内容，终端RAM内的PRL内容，Automatic 表示的是终端内UIM卡内容可用就使用UIM卡PRL，UIM卡PRL不可用时就用写入终端RAM的PRL内容。
QXDM基本功能及使用方法QXDM（The QUALCOMM Extensible Diagnostic Monitor）是高通公司（Qualcomm）公司发布的可以对手机终端所发数据进行跟踪有效工具，通过对数据的分析可以诊断信令流程、分析数据包的正确与否等。
在测试中有重要作用，正确合理的使用可以为我们测试提供便捷的定位手段。
首先在电脑上安装QPST，路径：，QPST是一个针对高通芯片开发的传输软软件，所以QXDM也必须使用QPST才能实现手机终端和PC用户图形界面的一个交互的功能。
物理连接架构如下：图 1.物理连接QXDM安装路径：激活时使用的用户名密码：User ID：ShangFeixun01Password: 4855sfccAdmin key: 48021.手机端与电脑的连接将手机用USB线连接PC，安装手机驱动（WIN7是自动安装，一般我们PC 上都会有或其他版本的驱动这点不用在意），之后打开QXDM professional。
在菜单栏选项中可以看到Options选项，点击Options选项选择Communications…出现如下界面：图2 Communications从上图可以看到COM28端口的Phone选项中能读出手机端口，这样我们可以直接在①处直接选择COM28，然后点击OK。
但往往有时候在上面的端口表中不一定会显示出含有手机端口的COM口，这是我们就要借助QPST了，双击下图中的小地球图3 QPST port之后出现如图4所示的窗口，查看列表看是否有连接手机端的COM口，若无则点击Add new port图4 QPST Configuration在图5中点击COM口，然后点击ok，完成对COM口的添加图5 Add new port特殊情况：找不到口的情况下，可在电脑设备管理器的端口选项查看端口是否正常，若无端口或者端口有叹号提示，则重新安装手机驱动或这启动电脑。
若端口显示正常却在QPST中无法找到，可在打开手机工厂模式中的USBFunctions，选择All USB Function。
Title 高通驱动安装及工具使用Page No. 1 Of 25一．USB驱动安装：将手机开机，用数据线将手机与电脑连接。
要保证在安装驱动过程中手机能一直保持开机状态。
安装驱动时可在设备管理器上看到驱动安装状态（右键单击‘我的电脑’----左键单击‘管理’栏----在计算机管理中找到设备管理器并单击就可看到）。
手机连接电脑，当电脑识别这个外设时如如下图1示：图 1同时电脑会提示安装设备驱动，选择指定列表位置安装，如图2红圈标注：图2Title 高通驱动安装及工具使用Page No. 2 Of 25图2中单击下一步后会弹出图3提示框，选择指定位置寻找（红圈所示），然后点击‘Browse’指定驱动位置如图4所示。
目前高通USB驱动文件夹默认是【30_USB_Driver----WinXP---checked】图3图4选择好驱动地址后点击OK就开始安装驱动了，如图5所示：Title 高通驱动安装及工具使用Page No. 3 Of 25图5当出现图6所示提示框，点击continue Anyway继续安装：图6Title 高通驱动安装及工具使用Page No. 4 Of 25安装驱动时会连续提示安装3次，每次都点击continue Anyway图7图8当驱动安装完成后，在设备管理器里找到端口和调制解调器就表示安装成功了，如图9所示：Title 高通驱动安装及工具使用Page No. 5 Of 25图9二．QPST安装安装了USB驱动只是手机与PC间能通讯，要使手机能与高通工具实现连接还需要安装QPST并加入端口才行。
找到QPST安装文件QPST.2.7.362,如图10双击setup开始安装：图 10开始安装如图11，点击install:Title 高通驱动安装及工具使用Page No. 6 Of 25图 11图 12安装到如图13所示，点击‘Next>’：图 13Title 高通驱动安装及工具使用Page No. 7 Of 25 到图14选择‘I Agree’并点击‘Next>’：图 14然后会弹出图15界面，选择‘Everyone’再点击‘Next>’：图 15进行到图16继续点击‘Next>’：Title 高通驱动安装及工具使用Page No. 8 Of 25图 16安装继续进行中：图 17安装完成，如图18：Title 高通驱动安装及工具使用Page No. 9 Of 25图 18安装完成后，点击快捷方式图标，并在‘ports’栏中找到识别的USB端口，这样就能用高通工具对手机进行控制了。
Wifi /BT测试方法一：测试样机如下图线损衰减1.5db二测试环境：电脑需安装QRCT工具，高通驱动，及ADB 命令环境；ADB 命令环境打开adb文件夹，调用就可以了，也可以放在C:\Documents and Settings\user文件夹下，开始菜单-cmd调用。
三：测试步凑1：打开usb调试：设置--------关于手机--------连续点击版本号--------直至提示您已处于开发模式--------返回到设置菜单----------进入开发者选项---------勾选USB调试框2：输入命令：电脑开始，运行，cmd然后输入如下红色字体命令：•C:\Documents and Settings\guohai.zheng>adb remount•remount succeeded•C:\Documents and Settings\guohai.zheng>adb root•adbd is already running as root••C:\Documents and Settings\guohai.zheng>adb shell•root@ SS016:/ # su•su•root@SS016:/ # ps | grep ptt*•ps | grep ptt*•root 8 2 0 0 c018fc84 00000000 S rcu_preempt •root 57 2 0 0 c0133fb4 00000000 S crypto •root 134 2 0 0 c0162eb0 00000000 S irq/328-synapti•wifi 264 1 3964 824 ffffffff b6efec6c S /system/bin/ptt_socket_ap•p•root@SS016:/ # kill -9 264•kill -9 264•root@SS016:/ # ps | grep ptt*•ps | grep ptt*•root 8 2 0 0 c018fc84 00000000 S rcu_preempt •root 57 2 0 0 c0133fb4 00000000 S crypto •root 134 2 0 0 c0162eb0 00000000 S irq/328-synapti•root@SS016:/ # insmod /system/lib/modules/wlan.ko con_mode=5•insmod /system/lib/modules/wlan.ko con_mode=5•root@SS016:/ # ptt_socket_app -f•ptt_socket_app -f•root@SS016:/ #•输入的命令如下图3：高通QRCT工具控制手机发射wifi信号：然后连上高通QRCT工具可以进行非信令测试。
高通蓝牙测试方法（支持BT4.0测试）1，将ADB文件copy到电脑上D盘根目录下2，正常开机并用USB线连到PC，手机端注意”设置”->”应用程序”->”开发”->”USB调试”打钩。
此时蓝牙不用打开，后续ADB指令能够控制蓝牙进入Slave模式。
3，开始菜单->运行->输入“cmd”进入Command窗口，输入“D：”后回车4，在Command窗口中运行“CD platform-tools”进入ADB文件夹5，在Command窗口中运行adb.exe，出现如下界面6，输入“adb root”指令，进入root权限，会跳出如下窗口：7，再输入“adb shell”，跳出一个“#”8，依次输入如下指令（可逐行copy运行）bdtenabledut_mode_configure 1这时蓝牙便进入测试模式，可以用仪器对蓝牙发起呼叫，从而完成BT2.1的测试。
若需要测试BT4.0，还需在信道ch0和ch39上进行发射，包括调制信号和单载波的发射。
可通过如下指令实现：1，重启手机后，输入“adb root”，进入root权限，会跳出如下窗口：2，再输入“adb shell”，跳出一个“#”3，输入“btconfig /dev/smd3 rawcmd 0x08 0x001E 0x00 0x25 0x00”，在信道0上进行BLE发射4，输入“btconfig /dev/smd3 rawcmd 0x08 0x001F”，停止发射5，输入“btconfig /dev/smd3 rawcmd 0x08 0x001E 0x27 0x25 0x00”，在信道39上进行BLE发射6，输入“btconfig /dev/smd3 rawcmd 0x08 0x001F”，停止发射7，输入“btconfig /dev/smd3 rawcmd 0x3F 0x0004 0x05 0x00 0x07 0x04 0x20 0x00 0x00 0x00 0x00”，在信道0上进行单载波发射8，输入“btconfig /dev/smd3 rawcmd 0x03 0x0003”，停止发射9，输入“btconfig /dev/smd3 rawcmd 0x3F 0x0004 0x05 0x27 0x07 0x04 0x20 0x00 0x00 0x00 0x00”，在信道39上进行单载波发射10，输入“btconfig /dev/smd3 rawcmd 0x03 0x0003”，停止发射。

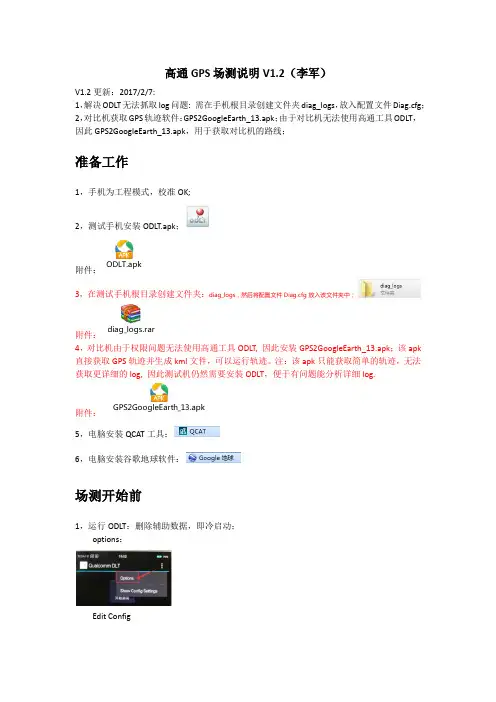

高通GPS场测说明V1.2（李军）V1.2更新：2017/2/7:1，解决ODLT无法抓取log问题: 需在手机根目录创建文件夹diag_logs，放入配置文件Diag.cfg；2，对比机获取GPS轨迹软件：GPS2GoogleEarth_13.apk；由于对比机无法使用高通工具ODLT，因此GPS2GoogleEarth_13.apk，用于获取对比机的路线；准备工作1，手机为工程模式，校准OK;2，测试手机安装ODLT.apk；ODLT.apk附件：3，在测试手机根目录创建文件夹：diag_logs，然后将配置文件Diag.cfg放入该文件夹中；diag_logs.rar附件：4，对比机由于权限问题无法使用高通工具ODLT, 因此安装GPS2GoogleEarth_13.apk；该apk 直接获取GPS轨迹并生成kml文件，可以运行轨迹。
注：该apk只能获取简单的轨迹，无法获取更详细的log, 因此测试机仍然需要安装ODLT，便于有问题能分析详细log.GPS2GoogleEarth_13.apk附件：5，电脑安装QCAT工具：6，电脑安装谷歌地球软件：场测开始前1，运行ODLT：删除辅助数据，即冷启动；options：Edit ConfigAssistance Data Deletion勾选Delete All-->Delete AD Now-->再去掉勾选；2，运行ODLT：删除手机中已有GPS LOG：optionsManage Sessions长按任意一个log，弹出对话框，点击Delete All Sessions;重启手机；开始场测到达场测地点后：手机与对比机放置于挡风玻璃下固定位置；1，运行ODLT，开启log功能；optionsEdit ConfigLogging SettingOn-Device Logging（开启log功能）2，返回ODLT首页，点击“开始测试”3，进行场测；场测完毕1，退出ODLT工具;2，确认log是否正确：文件管理/dlt/sessions路径下点开对应log文件夹，确认是否有.qmdl文件；有即表示log 抓取正确；数据处理1，qmdl文件转kml文件：手机连接电脑，导出dlt/sessions中的log文件：运行QCAT工具，打开log文件夹中的.qmdl文件；等待文件加载完毕：勾选Displays/ QCAT Sample/ GNSS/ GNSS Postion Report KML，并点击<>，导出kml文件；导出的文件保存在configuration/ Output Directory目录下；查看场测定位轨迹1，运行谷歌地球；2，打开导出的kml文件；3，右边地图区域将自动显示kml数据中的路径，由此可查看场测信息，并可利用地图工具测量定位偏差。
qpst使用指导书------ 专业最好文档，专业为你服务，急你所急，供你所需----------------文档下载最佳的地方QPST是高通公司针对测试软件QXDM进行端口和手机终端进行配置的辅助工具软件，该软件可以实现很多对C网终端是指和配置的工作。
软件界面：1.激活手机--可以看到连接到PC上的手机2.端口一端口管理3•激活客户端4. IP服务1.添加终端端口添加端口时，我们一般只添加Diag nostic ports ，所以要把Show Serial a nd USB/QC Diagnostic ports only 选中，不用添加Data Modem端口。
------ 专业最好文档，专业为你服务，急你所急，供你所需----------------文档下载最佳的地方------ 专业最好文档，专业为你服务，急你所急，供你所需---------------- 文档下载最佳的地方出现的两个端口分别是手机（终端）端口，附加功能连接端口添加的端口分别对应的是在系统硬件中的功能和集成端口-劉JTHlOEm辭+ 己IDE AIVATAJI JJIKlgl+ y IEEE 1旳4总疑王挖將器+・FCHKH卡+ 鼻S EBI吟Dagi h^sit controllers+ ■*处理器+ ■«!畫歸卷+隗趙迪+7 Wtfn fioti i« roMQCi -距丸jiH述丄QJL二SE E .UQIKE: J? MUAWM H碗订.Comitcl - HLICUI 如皿口_何■型------ 专业最好文档，专业为你服务，急你所急，供你所需----------------文档下载最佳的地方------ 专业最好文档，专业为你服务，急你所急，供你所需----------------文档下载最佳的地方添加端口完成后，QXD就可以在软件中识别连接我们的终端设备进行测试了2.修改终端配置SERVICE PROGRA就M是对终端ROM内容配置修改的软件模块（也就是常说的烧首先是选择终端------ 专业最好文档，专业为你服务，急你所急，供你所需----------------文档下载最佳的地方------ 专业最好文档，专业为你服务，急你所急，供你所需---------------- 文档下载最佳的地方首次读取或写入终端配置时需要填写 SPC 码血竽［CIllA CIHX-2 JRiMPS Sys ten Eaan Ih叩］.舸 SoiokJx f -tatwre^/tLwts j Tkon 0般终端在出厂前没有可以修改的话都是 000000,如果有终端被修改过的话需要使用一种第三方软件根据ESN 算出原始的SPC 码 3. 终端配置内容说明 Sett in gs 分页：专业最好文档，专业为你服务，急你所急，供你所需tSHSa I AIL I 』mzo ttccrKocoomco n^iid n ion iFieldVtarruihyriff Tiw- r^t ti ily t^.n-k“ m 世拚［UTi__________ G^ulS^C.'^ 'i.i ： ~：「＜" TSM C±.4^a Em.讣二亡4文档下载最佳的地方------ 专业最好文档，专业为你服务，急你所急，供你所需---------------- 文档下载最佳的地方该页的内容里有很多信息不是我们常用的，修改SPC码就是在Codes栏里填入你想要的内容后写入终端就可以CDM分页该页内容多为基本配置，Phone Number栏里就是我们现网里说的IMSI，Channel栏内的就是我们常说的1X用的基本频点。
