Modbus测试软件使用说明

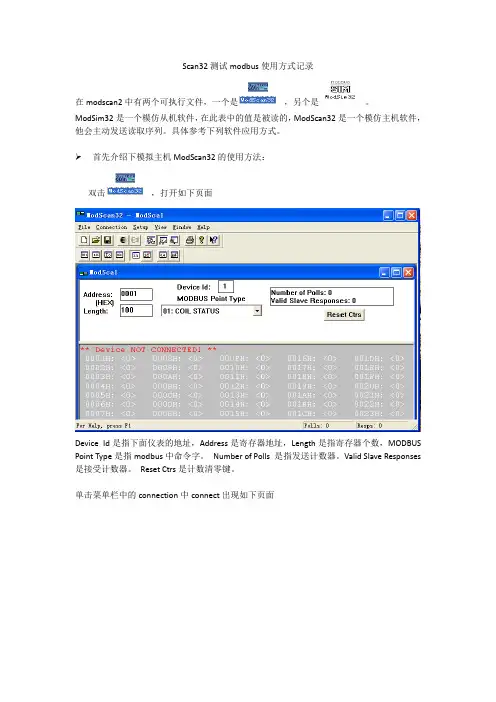

Scan32测试modbus使用方式记录在modscan2中有两个可执行文件，一个是，另个是。

ModSim32是一个模仿从机软件，在此表中的值是被读的，ModScan32是一个模仿主机软件，他会主动发送读取序列。

具体参考下列软件应用方式。

➢首先介绍下模拟主机ModScan32的使用方法：双击，打开如下页面Device Id是指下面仪表的地址，Address是寄存器地址，Length是指寄存器个数，MODBUS Point Type是指modbus中命令字。

Number of Polls 是指发送计数器。

Valid Slave Responses 是接受计数器。

Reset Ctrs是计数清零键。

单击菜单栏中的connection中connect出现如下页面Connect中下拉菜单中是选择电脑串口。

再关注下Configuartion中的参数设置，其他值为默认。

设置完成后点击ok就行了。

界面如下：下面视窗中03EA表示的是寄存器地址1002，<00120>是指寄存器中值为120.这组工具是用于切换寄存器里值的显示方式，有十进制，二进制，十六进制等等。

注：我们观察它发送得序列05 03 03 E9 00 0A 15 F9，实际发送中我们在寄存器地址中设置的是0x3EA ，但它实际发送的是0x03E9，这里就要注意，在起始寄存器设置要多加1.这个软件可以创建多个窗口同时工作，第一次设置后保存以后以后直接按下open就可以打开文件。

这个软件现在支持的命令有01：COIL STATUS读线圈状态02：INPUT STATUS读离散量输入03：HOLDING REGISTER读保持寄存器04：INPUT REGESITER读输入寄存器➢现在来介绍下模拟从机ModSim32的使用方法：双击，打开如下界面：点击File-NEW创建一个新的窗口，界面如下：Device id：是指从机地址，Address是指寄存器地址，Length是指寄存器个数，MODBUS Point Type是指modbus中命令字。

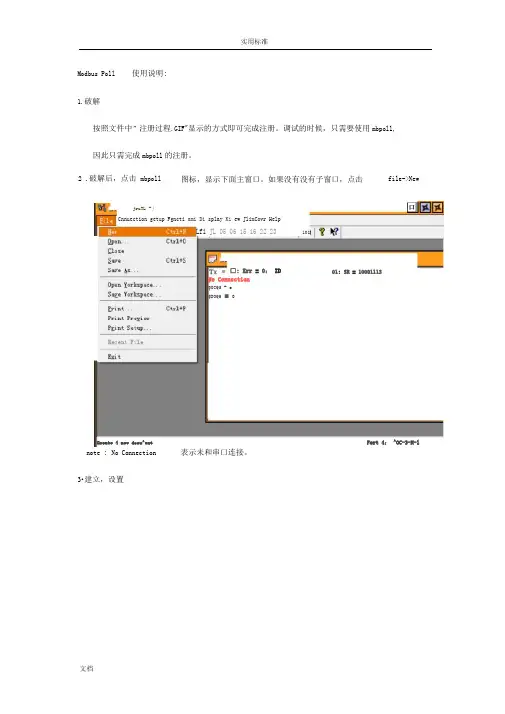

Modbus Poll使用说明:1.破解按照文件中”注册过程.GIF"显示的方式即可完成注册。

调试的时候，只需要使用mbpoll, 因此只需完成mbpoll 的注册。

note : No Connection 表示未和串口连接。

3•建立，设置2 .破解后，点击 mbpoll图标，显示下面主窗口。

如果没有没有子窗口，点击file->New回Lfi JL 05 06 15 16 22 23101Create 4 nev dccu^ent jruTL -」Cnnuection getup Fgncti ami Di splay Ki ew JlinCovr Help01: SR = 10001113Fort 4： ^OC-3-N-l□: Err = 0： IDNo ConnectionOOCQ5 - o ODOQ6 ■ 0F面针对演示modbus poll 怎样调试ascii模式下功能01 ：read coil （读线圈）ps :线圈（coil ）是一个专业名称，我们可以把一个线圈为一位开关量，比如这次的课设中读线圈就是读p2.0~p2.3 的开关状态，写线圈就是控制p2.4~p2.7 的Led的亮、灭。

包括功能功能03 06 0x10，量程上，下限，报警上下限，测量值是5个16位寄存器。

1 ）点击菜单Setup->Poll Definition 出现如上图Slave :表示从机的地址。

（范围1-255，要与自己的从机的地址一致）Function:功能码的选择。

（read coil 的功能码为01）Address:表示线圈的起始地址。

（线圈的地址并不一定非要是物理地址（即单片机中p2.0~p2.7 的在单片机中的实际地址），可以使用逻辑地址，比如为0~7len gth :表示读取开关量的数量。

Scan Rate :可以先不管，按照默认设置。

En able Poll 如图设置（打上勾）。

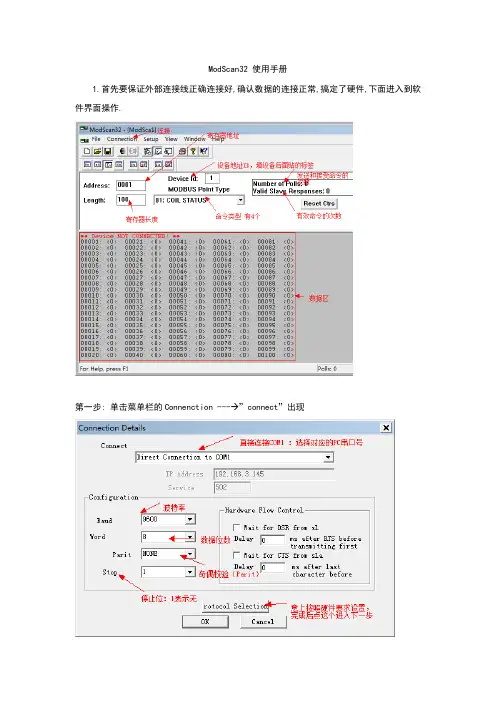

ModScan32 使用手册1.首先要保证外部连接线正确连接好,确认数据的连接正常,搞定了硬件,下面进入到软件界面操作.第一步: 单击菜单栏的Connenction --- ”connect”出现第二步: 单击Rotocol Selection进入下一步第三步:通讯参数设定:进行下面的设置操作.单击后出现的界面填写如下图所示的数据2.Modbus的类型选择:在Modbus Point Type就是要读取的寄存器区:“01 : COIL STATUS ”指1号命令DO寄存器“02 : INPUT STATUS ”指2号命令DI寄存器“03 : HOLDING REGUSTER ”指3号命令保存寄存器“04 : INPUT REGISTER ”指4号命令输入寄存器按照硬件产品说明书指导选择哪一种类型。

3.PC显示数据设置：从左到右对应看：二进制、八进制、十六进制4.其它功能菜单项：从左到右对应看：新建、打开、保存、连接、断开、数据定义等。

所有参数设置完成后单击OK，如果对应串口有数据输入，就能获取数据。

备注：采用Modbus/485信号接入要求如下：1．Server通讯的参数为9600，8，1，无效验（可调整，但是目前企业通讯模式参数一致）2．Server 的485地址是13．采集点对应Modbus RTU 地址为4001开始，数据类型为RINT。

4．提供的MOdbus RTU Server必须是国际标准版协议，使用Modscan调试软件能够测试通过。

ModSim32和ModScan32两种Modbus调试工具使用说明:Modbus采用主从式通信，日常使用较多的是Modbus RTU和Modbus TCP/IP两种协议。

最常用的Modbus通信调试工具就是ModScan32和ModSim32。

ModScan32用来模拟主设备。

它可以发送指令到从机设备（使用Modbus协议的智能仪表终端设备）中，从机响应之后，就可以在界面上返回相应寄存器的数据。

刚刚发布Modbus测试工具(Modbus Slave调试工具)，不过已经是昨天了，今天开始发布Modbus测试工具(Modbus Master调试工具)。

做为Modbus主站，发送命令包，采集从站的数据，典型工具如：Modbus Poll。

Modbus Poll是Modbus主设备模拟工具，帮助Modbus通讯设备开发人员进行Modbus通讯协议的模拟和测试，用于监控、测试、调试Modbus通讯设备。

可以多个窗口中同时监控多个Modbus子设备！与Modbus Slave的用户界面相同，支持功能01, 02, 03, 04, 05, 06, 15, 16, 22 和23，监视串口数据。

支持以下Modbus协议：RTU ASCII Modbus TCP 寄存器和线圈的读写：同时操作(读/写)127个寄存器、同时操作(读/写)2000个输入/线圈支持的MODBUS功能码：01: 读取线圈状态02: 读取输入状态03: 读取保持寄存器04: 读取输入寄存器05: 强置单线圈06: 预置单寄存器15: 强置多线圈16: 预置多寄存器22: 位操作寄存器23: 读/写寄存器。

Modbus Poll 使用1)、安装注册：此软件不需安装，解压缩附件中Modbus Poll.rar，双击执行mbpoll.exe即可，如果是第一次运行，会弹出如下注册提示：此时，可以双击执行keygen.exe,如下图：程序中Name、Email、Reg Key顺序对应上面三个注册项，其中前两项可由用户填写，或直接按其默认即可，第三项Reg Key根据前两项自动生成。

将此三项填入表1所示对话框中按“OK”按钮即可完成注册。

然后直接进入主窗口，如图3所示。

2)、主窗口：软件主窗口如图3所示：此时处于“No connection”未连接状态，如果只测试“04输出保持寄存器”，则可直接点击跳到第3.步，直接进行连接即可。

3)、参数设置：点击菜单“Setup”中“Slave Definition.. F2”进行参数设置，会弹出如图5对话框。

Modscan使用说明Modscan使用说明\r\r1. 简介\r1.1 Modscan概述\rModscan是一款用于Modbus协议设备的扫描和调试工具。

它提供了用于测试和监控Modbus通信的功能，包括读取和写入寄存器，修改参数等操作。

本文将详细介绍Modscan的安装和使用方法。

\r \r2. 安装\r2.1 硬件需求\rModscan支持在Windows操作系统上运行，您需要一台运行Windows的计算机来安装和运行Modscan。

\r\r2.2 安装步骤\r1. Modscan的安装文件。

\r2. 双击安装文件并按照提示进行安装。

\r3. 安装完成后，您将在计算机上找到Modscan的快捷方式。

通过快捷方式即可启动Modscan。

\r\r3. 使用\r3.1 连接设备\r在使用Modscan之前，您需要首先连接Modbus设备到您的计算机。

可以通过串口、以太网等方式进行连接。

请确保您的计算机与设备之间已正确建立通信连接。

\r\r3.2 扫描设备\r1. 打开Modscan。

\r2. 在工具栏上“扫描设备”按钮。

\r3. 在弹出的扫描设备窗口中，选择相应的通信接口和设置参数。

\r4. “开始扫描”按钮，Modscan将自动扫描设备并显示设备列表。

\r\r3.3 读写寄存器\r1. 选择一个设备。

\r2. 在设备详细信息窗口中，选择要读取或写入的寄存器地址和参数。

\r3. “读取”或“写入”按钮，Modscan将执行相应的操作并显示结果。

\r\r3.4 设置参数\r1. 在工具栏上“设置参数”按钮。

\r2. 在设置参数窗口中，输入要修改的设备地址和参数值。

\r3. “确定”按钮，Modscan将修改设备的参数。

\r\r4. 附件\r本文档未涉及附件内容。

\r\r5. 法律名词及注释\r5.1 Modbus协议\rModbus是一种串行通信协议，用于在工业自动化系统中进行设备间的通信。

它广泛应用于现场总线系统中，具有简单、可靠和易于实施的特点。

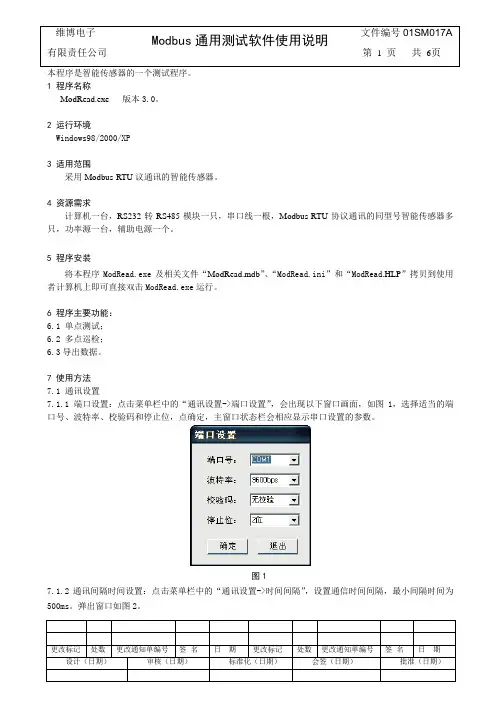

1 程序名称ModRead.exe 版本3.0。

2 运行环境Windows98/2000/XP3 适用范围采用Modbus-RTU议通讯的智能传感器。

4 资源需求计算机一台，RS232转RS485模块一只，串口线一根，Modbus-RTU协议通讯的同型号智能传感器多只，功率源一台，辅助电源一个。

5 程序安装将本程序ModRead.exe及相关文件“ModRead.mdb”、“ModRead.ini”和“ModRead.HLP”拷贝到使用者计算机上即可直接双击ModRead.exe运行。

6 程序主要功能：6.1 单点测试；6.2 多点巡检；6.3导出数据。

7 使用方法7.1 通讯设置7.1.1 端口设置：点击菜单栏中的“通讯设置->端口设置”，会出现以下窗口画面，如图1，选择适当的端口号、波特率、校验码和停止位，点确定，主窗口状态栏会相应显示串口设置的参数。

图17.1.2 通讯间隔时间设置：点击菜单栏中的“通讯设置->时间间隔”，设置通信时间间隔，最小间隔时间为500ms。

弹出窗口如图2。

图27.1.3 产品信息：点击菜单栏“通讯设置->产品信息”获取产品，即产品下位机软件中固化的产品型号信息。

7.1.4 设置帧头：对于部分需要添加帧头“0xEF”的产品，在如图3的区域点击右键，选择添加帧头“0xEF”的个数，软件每次打开时默认为0个。

图37.2 单点测试7.2.1 地址设置：点击菜单栏“单点测试”中的“设置设置”进行单点测试时产品的地址设置，如图4图47.2.2 方案配置：点击菜单栏中的“单点测试”中的“方案配置”，弹出方案配置的登录密码框如图5，密码为“000000”，按回车键或点击“确定”进入“方案配置”窗口，如图6。

图5图67.2.2.1 新建方案：填写“产品型号”、“起始地址”、“数据长度”，点击“新建”，新添配置方案。

然后在数据信息中填写“数据名称”、“数据符号”、“原始满值”和饿“额定满值”。

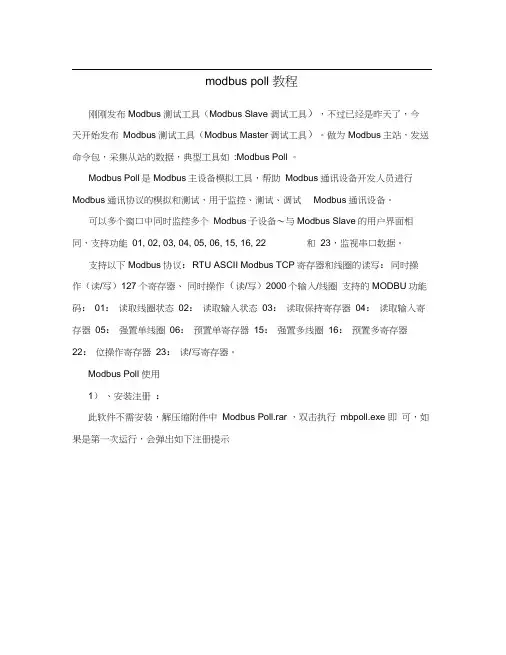

modbus poll 教程刚刚发布Modbus测试工具（Modbus Slave调试工具），不过已经是昨天了，今天开始发布Modbus测试工具（Modbus Master调试工具）。

做为Modbus主站，发送命令包，采集从站的数据，典型工具如:Modbus Poll 。

Modbus Poll是Modbus主设备模拟工具，帮助Modbus通讯设备开发人员进行Modbus通讯协议的模拟和测试，用于监控、测试、调试Modbus通讯设备。

可以多个窗口中同时监控多个Modbus子设备〜与Modbus Slave的用户界面相同，支持功能01, 02, 03, 04, 05, 06, 15, 16, 22 和23，监视串口数据。

支持以下Modbus协议：RTU ASCII Modbus TCP寄存器和线圈的读写：同时操作（读/写）127个寄存器、同时操作（读/写）2000个输入/线圈支持的MODBU功能码： 01：读取线圈状态02：读取输入状态03：读取保持寄存器04：读取输入寄存器05：强置单线圈06：预置单寄存器15：强置多线圈16：预置多寄存器22：位操作寄存器23：读/写寄存器。

Modbus Poll 使用1）、安装注册：此软件不需安装，解压缩附件中Modbus Poll.rar ，双击执行mbpoll.exe 即可，如果是第一次运行，会弹出如下注册提示程序中Name Email 、Reg Key 顺序对应上面三个注册项，其中前两项可由用 户填写，或直接按其默认即可，第三项 Reg Key 根据前两项自动生成。

将此三项填 入表1所示对话框中按“ 0K 按钮即可完成注册。

然后直接进入主窗口，如图 3所示。

2）、主窗口 ： 软件主窗口如图3所示:此时，可以双击执行keygen.exe,如下图I'his is an unrcgrst EI *^xl copyfar FR«filial' lat^rt OsE 3dii®MwlulM. H ! tiiivg - ARIPN ?fi(UJp(dl - *闷1 J申Amwck纤詁•■y Fjficrons Ad 力?删>vtidcw 存*D a; IQS X此时处于“ No conn ection ”未连接状态，如果只测试“ 04输出保持寄存器”，则可直接点击跳到第3.步，直接进行连接即可。

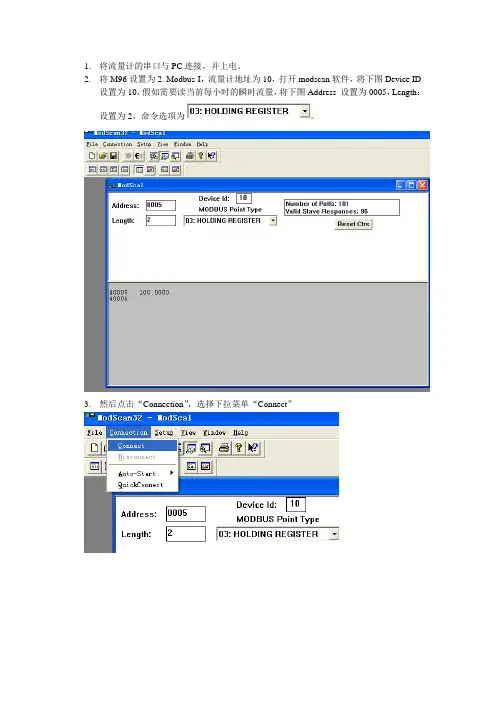

1.将流量计的串口与PC连接，并上电。

2.将M96设置为2. Modbus-I，流量计地址为10，打开modscan软件，将下图Device ID
设置为10，假如需要读当前每小时的瞬时流量，将下图Address 设置为0005，Length：设置为2，命令选项为。

3.然后点击“Connection”，选择下拉菜单“Connect”
4.出现下图选项：请选择正确的COM口和与流量计相对应的波特率。

然后点击“OK”。

5.连接成功如下图所示。

（此处显示当前的瞬时流量为100m3/h）
答疑：
（客户）问：能不能兼容我们的MODBUS。

答：模式是否是RTU模式，校验码采用是否是CRC-16-IBM（多项式为X16+X15+X2+1，屏蔽字为0xA001）
问：为什么连接不上。

答：地址：是否与流量计地址设置，波特率：是否设置与流量计一致，通讯模式：M96号菜单设置是否为2. Modbus-I。

假如客户以上问题设置都对，还是不能使用。

可以将我们的测试软件Modscan32.exe及测试方法发给客户，让他们先行测试，再调试他们的软件。

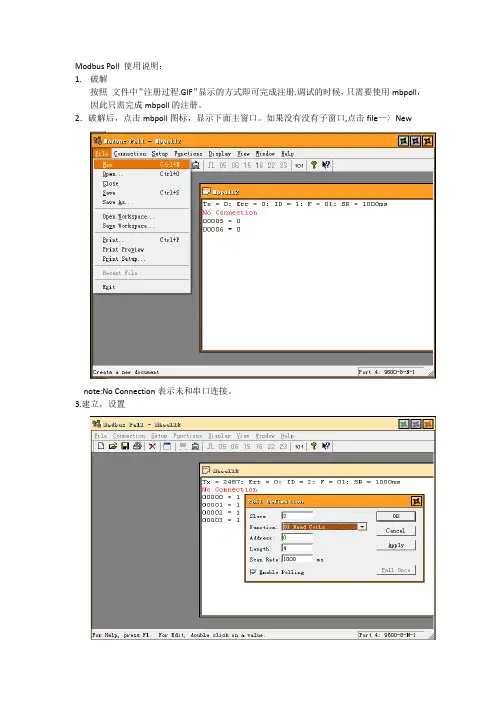

Modbus Poll 使用说明：1.破解按照文件中”注册过程.GIF”显示的方式即可完成注册.调试的时候，只需要使用mbpoll，因此只需完成mbpoll的注册。

2．破解后，点击mbpoll图标，显示下面主窗口。

如果没有没有子窗口,点击file—〉Newnote:No Connection表示未和串口连接。

3.建立，设置下面针对演示modbus poll怎样调试ascii模式下功能01：read coil （读线圈）ps：线圈（coil）是一个专业名称，我们可以把一个线圈为一位开关量，比如这次的课设中读线圈就是读p2。

0~p2.3的开关状态，写线圈就是控制p2。

4～p2.7的Led 的亮、灭.包括功能功能03 06 0x10，量程上，下限,报警上下限,测量值是5个16位寄存器。

1）点击菜单Setup-〉Poll Definition 出现如上图Slave :表示从机的地址.（范围1-255，要与自己的从机的地址一致）Function:功能码的选择。

（read coil 的功能码为01)Address：表示线圈的起始地址。

（线圈的地址并不一定非要是物理地址（即单片机中p2。

0~p2。

7的在单片机中的实际地址），可以使用逻辑地址,比如为0～7 length :表示读取开关量的数量。

Scan Rate：可以先不管,按照默认设置.Enable Poll 如图设置（打上勾）。

点击OK2）点击菜单Connection –>connect 出现如下图选上ASCII 选项，左边的5个选项和“串口调试助手”设置一样.‘port4’即‘com4’其他选项按默认设置.点击OK如果调试程序正确的话（当然参数是按照上面设置的）出现下面图Tx = 166：表示向主站发送数据帧次数,图中为166次;Err = 0：表示通讯错误次数，图中为0次；ID = 2：表示从机地址02，图中地址为2；F = 01：表示所使用的Modbus功能码，图中为01功能码；SR = 1000ms:表示扫描周期。

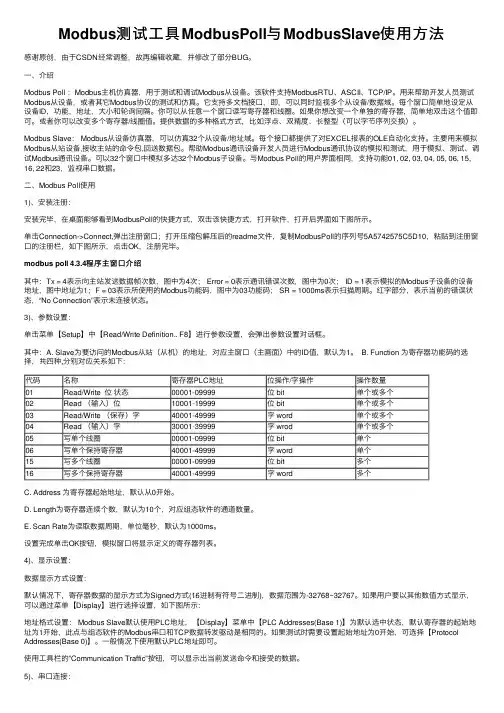

Modbus测试⼯具ModbusPoll与ModbusSlave使⽤⽅法感谢原创，由于CSDN经常调整，故再编辑收藏，并修改了部分BUG。

⼀、介绍Modbus Poll ：Modbus主机仿真器，⽤于测试和调试Modbus从设备。

该软件⽀持ModbusRTU、ASCII、TCP/IP。

⽤来帮助开发⼈员测试Modbus从设备，或者其它Modbus协议的测试和仿真。

它⽀持多⽂档接⼝，即，可以同时监视多个从设备/数据域。

每个窗⼝简单地设定从设备ID，功能，地址，⼤⼩和轮询间隔。

你可以从任意⼀个窗⼝读写寄存器和线圈。

如果你想改变⼀个单独的寄存器，简单地双击这个值即可。

或者你可以改变多个寄存器/线圈值。

提供数据的多种格式⽅式，⽐如浮点、双精度、长整型（可以字节序列交换）。

Modbus Slave： Modbus从设备仿真器，可以仿真32个从设备/地址域。

每个接⼝都提供了对EXCEL报表的OLE⾃动化⽀持。

主要⽤来模拟Modbus从站设备,接收主站的命令包,回送数据包。

帮助Modbus通讯设备开发⼈员进⾏Modbus通讯协议的模拟和测试，⽤于模拟、测试、调试Modbus通讯设备。

可以32个窗⼝中模拟多达32个Modbus⼦设备。

与Modbus Poll的⽤户界⾯相同，⽀持功能01, 02, 03, 04, 05, 06, 15, 16, 22和23，监视串⼝数据。

⼆、Modbus Poll使⽤1)、安装注册：安装完毕，在桌⾯能够看到ModbusPoll的快捷⽅式，双击该快捷⽅式，打开软件，打开后界⾯如下图所⽰。

单击Connection->Connect,弹出注册窗⼝；打开压缩包解压后的readme⽂件，复制ModbusPoll的序列号5A5742575C5D10，粘贴到注册窗⼝的注册栏，如下图所⽰，点击OK，注册完毕。

modbus poll 4.3.4程序主窗⼝介绍其中：Tx = 4表⽰向主站发送数据帧次数，图中为4次； Error = 0表⽰通讯错误次数，图中为0次； ID = 1表⽰模拟的Modbus⼦设备的设备地址，图中地址为1；F = 03表⽰所使⽤的Modbus功能码，图中为03功能码； SR = 1000ms表⽰扫描周期。
