塑料产品结构设计应注意事项随着世界经济的发展和人们对生活品质的追求，塑料制品越来越被广泛应用。
塑料制品广泛运用于日用品、交通运输、建筑装修等领域，而塑料产品的结构设计关系到它的使用效果、使用寿命和品质等方面。
本文将从材料选择、结构设计、加工工艺等方面，探讨塑料产品结构设计应注意的事项。
一、材料选择1.合适的原材料在进行塑料产品结构设计之前，需要进行原材料的选择。
选择合适的原材料是保证产品品质的关键之一。
应该根据产品的用途、负荷条件、使用环境等因素合理选择原材料，以保证产品品质、使用寿命和安全性。
2.优劣比较在进行原材料的选择过程中，应该进行优劣比较。
对于不同的原材料，其物理、化学性质是有区别的，应进行深入了解和对比分析，给出合理的选择建议。
二、结构设计1.结构简单塑料制品的结构设计应该尽量简单。
简单的结构有利于加工工艺的控制，并且能够提高整个产品的可靠性和使用寿命。
2.避免孔洞塑料制品的结构设计应该避免出现孔洞。
孔洞会导致产品强度下降，增加在使用过程中的破裂风险，同时也会对产品品质造成影响。
3.考虑产品重量在进行结构设计之前，需要深入了解产品的使用环境以及需要承受的重量，以设计出符合要求的结构。
同时，应该尽量避免设计过度的结构，从而减轻产品的重量和成本。
4.考虑使用寿命在进行结构设计时，应该考虑产品的使用寿命，选择合适的材料并进行适当的强度设计。
这样，可以确保产品的使用寿命，并且降低使用过程中出现问题的可能性。
5.符合人体工程学对于需要与人体接触的塑料制品结构设计，需要遵循人体工程学的原则进行设计。
这样，可以确保产品的使用舒适性和人机工程过程中的安全和稳定性。
三、加工工艺1.优化加工工艺塑料制品加工过程中，需要优化加工工艺，保证加工过程的平稳和产品品质的稳定。
同时，应该注意加工周期的时间控制和保护加工工艺过程中的原材料不被污染。
2.选择高质量的设备在进行塑料制品加工时，应选择高质量的设备。
高质量的设备能够保证加工的精度和加工过程中的安全性，从而保证产品的品质和生产效率。
塑料产品结构设计注意事项塑料产品在现代生活中的应用广泛，例如家居用品、玩具、电子产品外壳等等。
而塑料产品的结构设计对于产品的质量、外观和使用寿命有着非常重要的影响。
本文将从外观结构、力学设计、成型工艺以及材料选用等方面探讨塑料产品结构设计的注意事项。
一、外观结构设计1、造型设计造型设计是产品的重要组成部分，良好的造型不仅可以提高产品的美观度，还可以提高产品的使用舒适度。
我们应该尽可能的参考生产企业相应产品在外观造型上的优化。
同时还需要根据产品的实际使用要求，将造型与其他方面的设计有机地结合起来。
2、尺寸设计在设计产品尺寸时，我们需要考虑到使用者的人体工学和使用习惯，以及使用场景等方面的因素。
同时我们还需进行模型的三维数据分析，以确认设计尺寸是否合适。
二、力学设计塑料制品的力学设计主要是针对产品的负载、疲劳、变形等方面进行的。
设计时需要考虑到产品的复杂性和耐用性。
1、材料的选择与使用不同的塑料材料有着不同的物理和化学性质，对于不同类型的塑料产品，我们需要根据其使用要求进行材料选择和使用，而且，我们需要综合考虑材料的成本、可回收性、抗氧化性、耐久性等因素。
2、设计承载力设计产品时我们需要考虑到产品的承载力，以保证产品在使用时不会出现断裂、变形等安全问题。
一般来说，塑料制品往往具有大型面板或外壳，因此在考虑承载力时应注意加强框架约束，以消除塑料制品的变形或脆性断裂。
3、环境适应性设计塑料制品在不同环境下都会有不同的表现，在设计时需要考虑到产品的使用场景和用途等因素。
例如，某些塑料制品的要求比较高，需要符合精度要求；而另一些型号的产品需要涉及强化和额外验收等工艺，以防水或防腐等方面进行特殊处理。
三、成型工艺1、成型材料选择在选择成型材料时需要考虑到其强度、可加工性等。
常见的塑料成型方法有吹塑、注塑、压缩成型和挤出成型等，而不同的方法可以满足不同的需求。
2、模具结构设计模具对于塑料成型过程至关重要，因此，模具的设计需要考虑到复杂性、成本、加工时间等因素。

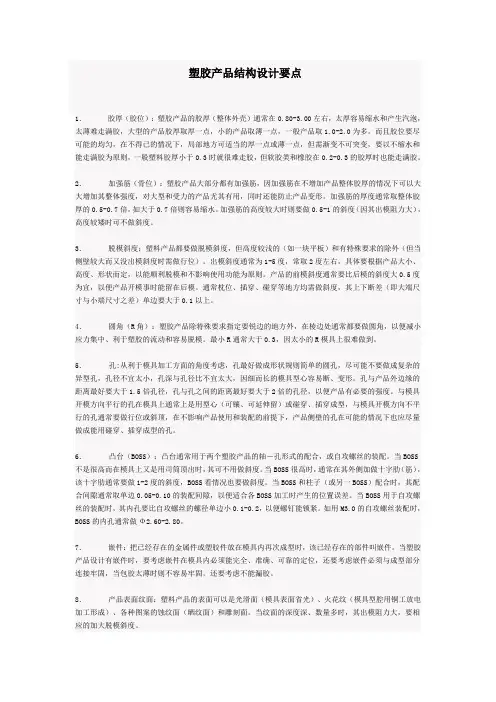

塑胶产品结构设计要点1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。
而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。
2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。
加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。
加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。
3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。
出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。
产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。
通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。
4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。
最小R通常大于0.3，因太小的R模具上很难做到。
5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。
孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。
与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。
塑胶产品结构设计要点1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。
而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。
2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。
加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。
加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。
3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。
出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。
产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。
通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。
4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。
最小R通常大于0.3，因太小的R模具上很难做到。
5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。
孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。
与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。
塑料产品结构设计注意事项1.减少应力集中：在进行结构设计时，需要避免应力集中的情况，因为这样容易导致产品的断裂和损坏。
可以通过增加圆角、过渡半径和增加支撑结构等方式来减少应力集中。
2.提高结构刚度：塑料产品通常需要具备一定的结构刚度，以保证其在使用中不易变形和破损。
为了增加产品的结构刚度，可以采用加强筋、加厚结构和增加内部支撑等方法。
3.增加产品的抗疲劳性：塑料产品在长时间使用或重复加载下容易发生疲劳破坏。
为了提高产品的抗疲劳性，可以采用设计增加圆角和过渡曲线，同时避免锐角和过渡面等设计措施。
4.考虑产品的装配性：在进行塑料产品结构设计时，应该考虑产品的装配性，使得产品易于装配和拆卸。
可以通过设计合理的拼接接口、预留装配空间和减小装配工艺难度等方式来提高产品的装配性。
5.考虑产品的可维修性：塑料产品在使用过程中可能遭受损坏或磨损，因此需要考虑产品的可维修性。
设计时应该考虑到易损部位的更换和修理，尽量采用可拆卸结构和标准化零件，以方便维修。
6.确保产品的安全性：在进行塑料产品结构设计时，需要确保产品的安全性。
要保证塑料产品在正常使用和意外情况下都能够满足安全要求，避免出现塑料破裂、断裂和松动等情况。
可以通过增加防护结构、增加强度和使用合适的材料等方式来提高产品的安全性。
7.选择合适的材料：塑料产品的性能取决于所选用的材料。
在进行结构设计时，应根据产品的具体要求选择合适的塑料材料，考虑材料的强度、硬度、耐温性、耐化学性等指标。
同时还需要考虑材料的成本和可塑性等因素。
8.结合生产工艺：在进行塑料产品结构设计时，需要结合产品的生产工艺来考虑设计要求。
不同的生产工艺可能对产品的结构设计提出不同的要求，例如注塑工艺需要考虑产品的模具结构和塑料流动性等因素。
总结起来，塑料产品结构设计需要考虑产品的强度、刚度、抗疲劳性、装配性、可维修性、安全性和材料等因素。
只有综合考虑这些因素，才能设计出质量可靠、使用寿命长的塑料产品。
塑胶模具结构设计塑胶模具结构设计是制造业中至关重要的环节，它直接关系到产品的质量、生产效率和成本。
本文将围绕塑胶模具结构设计的基本原则、设计流程及注意事项进行详细阐述。
一、塑胶模具结构设计的基本原则1. 确保产品精度在设计塑胶模具时，要保证产品的尺寸精度和形状精度。
这要求设计师充分了解塑胶材料的收缩率、流动性等特性，并在模具设计中予以充分考虑。
2. 易于加工与装配模具结构应尽量简单，便于加工和装配。
复杂的设计不仅会增加制造成本，还可能影响模具的可靠性。
在设计过程中，要充分考虑模具零件的加工工艺性和装配顺序。
3. 高效生产塑胶模具结构设计应考虑生产效率，尽量减少生产过程中的辅助时间。
例如，通过优化流道设计、缩短冷却时间等措施，提高生产效率。
4. 安全可靠5. 维护方便模具在使用过程中难免会出现磨损、损坏等问题，设计时应考虑模具的维修便捷性，降低维护成本。
二、塑胶模具结构设计流程1. 分析产品结构在设计模具前，要对产品结构进行分析，了解产品的尺寸、形状、技术要求等，为模具设计提供依据。
2. 确定模具类型根据产品结构特点和生产要求，选择合适的模具类型，如单腔模具、多腔模具、热流道模具等。
3. 设计分型面分型面是模具闭合时，分离塑胶制品和浇注系统的界面。
设计分型面时要考虑产品的脱模斜度、外观质量等因素。
4. 设计浇注系统浇注系统包括主流道、分流道、浇口等部分，其设计直接影响到塑胶制品的质量。
设计时应关注流道截面积、长度、浇口位置等因素。
5. 设计冷却系统冷却系统对塑胶制品的质量和生产效率具有重要影响。
设计时要考虑冷却水路的布局、冷却水流量、冷却水温度等因素。
6. 设计顶出系统顶出系统的作用是在模具开模时，将制品从模具中顺利取出。
设计时要确保顶出力均匀、可靠，避免产品变形或损坏。
7. 绘制模具零件图及装配图三、塑胶模具结构设计注意事项1. 充分考虑塑胶材料的特性，如收缩率、流动性、热稳定性等。
2. 优化模具结构，提高生产效率，降低生产成本。
塑胶产品结构设计要点1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。
而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。
2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。
加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。
加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。
3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。
出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。
产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。
通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。
4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。
最小R通常大于0.3，因太小的R模具上很难做到。
5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。
孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。
与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。
塑料产品结构设计应注意事项塑料产品的结构设计是塑料制品设计的重要环节，它直接影响产品的质量、性能和外观。
正确的结构设计可以提高塑料产品的使用寿命和安全性，并减少生产成本。
下面是塑料产品结构设计应注意的几个关键事项：1.应用环境和用途分析：在进行塑料产品结构设计之前，首先需要对产品的使用环境和用途进行认真的分析。
不同的应用环境和用途对产品的强度、耐腐蚀性、耐热性等性能需求会有所不同，因此设计时需要根据实际需求进行选择。
2.材料的选择：塑料产品结构设计中，材料的选择是至关重要的。
不同的塑料材料具有不同的性能和特性，例如聚乙烯具有良好的韧性和抗冲击性能，而聚丙烯具有较好的耐化学腐蚀性能。
设计时需要根据产品的使用要求选择合适的材料，并考虑材料的可加工性、成本和环境影响等因素。
3.结构强度设计：塑料产品的结构强度设计是保证产品正常使用的重要因素。
在设计结构时，需要考虑产品的受力情况，避免设计过程中出现应力集中或不均匀的情况，从而导致产品的损坏或失效。
可以通过合理的结构设计、增加加强件等方式来提高产品的强度和刚度。
4.注塑工艺考虑：塑料产品一般采用注塑工艺进行生产。
在结构设计时，需要考虑注塑工艺对产品的影响。
例如，需要合理设计产品的壁厚和收缩率，以保证产品能够正常注塑，并且在冷却过程中不会产生过多的变形或应力。
此外，还需要考虑模具的设计和制造，以提高产品的成型质量和生产效率。
5.考虑工装和装配：在进行塑料产品结构设计时，还需要考虑产品的工装和装配。
工装的设计应与产品结构相适应，并考虑成本、工艺和装配效率等因素。
此外，还需要考虑产品的装配方便性、可靠性和稳定性，以便提高产品的质量和生产效率。
6.外观设计：塑料产品的外观设计是吸引消费者注意的重要因素。
在进行结构设计时，需要考虑产品的外观要求，并合理安排产品的表面纹理、边角半径和接缝位置等细节，以提高产品的美观度和市场竞争力。
综上所述，塑料产品结构设计是塑料制品设计中至关重要的环节，它涉及诸多方面的因素，包括应用环境和用途分析、材料选择、结构强度设计、注塑工艺考虑、工装和装配、外观设计等。
塑胶产品结构设计要点塑胶产品的结构设计是指根据产品功能和使用要求，通过合理的结构布局和构造设计，使产品能够满足使用功能和质量要求，以及具备良好的外观和实用性。
在进行塑胶产品结构设计时，应注意以下要点：1.确定产品功能和使用要求：了解产品的使用功能和要求，包括产品的使用环境、使用寿命、承载能力、阻燃性能、耐磨性等方面的要求。
根据这些要求来确定产品的结构设计目标。
2.材料选择：根据产品的使用要求，选择适合的塑胶材料。
根据材料的物理性质、化学性能、加工性能以及市场价格等因素进行综合考虑，选择最合适的材料。
3.结构布局：根据产品的功能要求和外观要求，设计出合理的结构布局。
合理的结构布局可以提高产品的使用效果和降低生产成本。
在进行结构布局时，要考虑产品的各个功能部件的位置、载荷传递路径、连接方式等因素。
4.强度设计：对于承载载荷的部件，需要进行强度设计。
通过选用合适的截面形状、增加加强筋和加大材料厚度等手段，确保产品在使用过程中不会发生断裂、变形和塑胶疲劳等现象。
5.组装和拆卸设计：对于复杂的塑胶产品，需要考虑组装和拆卸的方便性。
通过设计合理的连接方式、采用模块化结构等手段，简化组装和拆卸过程，提高产品的维修和更换部件的便利性。
6.注塑成型设计：在进行塑胶产品结构设计时，需要考虑塑胶材料的注塑成型工艺。
通过优化产品的结构设计，减少成型缺陷和变形，提高产品的成型质量。
7.外观设计：塑胶产品通常需要具备良好的外观。
在进行结构设计时，应注意产品的外观效果，设计合理的形状和曲线，避免尖锐边缘和毛刺等缺陷。
8.安全设计：塑胶产品在使用过程中，需要考虑安全性。
对于与人体直接接触的部件，应采用无毒、无害的材料，并设计合理的圆角和平滑表面，避免刺伤和损伤。
9.可维修性设计：对于长期使用的塑胶产品，需要考虑其可维修性。
合理的结构设计可以方便产品的维护和更换损坏部件，延长产品的使用寿命。
总之，塑胶产品的结构设计是一个复杂而综合的过程，需要综合考虑产品的功能要求、材料性能、工艺要求、外观要求和安全要求等因素。
——塑胶件结构设计基本原则塑胶件结构设计基本原则1.避免翘曲准则2.细长筋受拉准则3.避免内切准则4.避免尖锐棱角准则1.避免翘曲准则翘曲现象经常出现于塑料构件中，所以塑料件的结构设计应特别注意避免翘曲。
翘曲的主要原因是由于模塑成型过程中，构件冷却不均匀，产生内应力，引起翘曲变形。
造成冷却不均匀的原因主要有三种：（1）材料分布不均匀；（2）散热边界条件不均匀；（3）结构不对称。
1.避免翘曲准则壁厚不均匀的构件易出现却不均匀现象，从而导致构件翘曲变形。
在因构件本身功能要求的限制无法做到的情况下，应在两不同壁厚之间留有缓慢的过渡段。
不合理结构合理结构1.避免翘曲准则壁厚过大的塑件内部易产生空洞等缺陷，所以常设置加强筋提高构件的刚度。
过薄或过厚的加强筋也会导致构件的翘曲变形。
加强筋的壁厚要与底板壁厚相当，不要超过底板的壁厚。
不合理结构合理结构s 0.6s3s1.避免翘曲准则壁厚均匀的塑件也会产生翘曲变形，下图左侧的大平板从几何形状上来说完全均匀，但冷却不均匀；外部冷却快，内部冷却慢；板越大，不均匀越严重。
解决这个问题的方法是将平板改成拱板，下图右图所示，这样提高了板的抗弯刚度，从而有利于减少或消除构件的翘曲变形。
不合理结构合理结构1.避免翘曲准则另一种因冷却不均匀而产生翘曲变形的结构是带拐角的塑件。
拐角内外散热速度不一样，内慢外快。
解决的措施是加大内拐角的散热面积，改直角为倒角或设置一槽。
不合理结构合理结构2.细长筋受拉准则加强筋是塑胶件中的常见结构，一般比较细长。
塑料的弹性模量很低，所以易出现失稳问题，特别是细长结构。
应使细长筋尽量处于受拉状态。
不合理结构合理结构3.避免内切准则有内切结构无法直接脱模，必须用模芯或侧向抽芯机构，增大了模具制造的复杂性，从而增加了模具成本。
塑料件的结构设计应考虑到脱模的可能与方便，应避免有内切的结构。
下图左侧结构内外都有内切问题，即不可能用单一模具制作，从而增大模具的制造成本，其改进结构如右图所示。
塑胶产品结构设计注意事项目录第一章塑胶结构设计规范1、材料及厚度1.1、材料选择1.2、壳体厚度1.3、零件厚度设计实例2、脱模斜度2.1、脱模斜度要点3、加强筋3.1、加强筋及壁厚的关系3.2、加强筋设计实例4、柱和孔的问题4.1、柱子的问题4.2、孔的问题4.3、“减胶”的问题5、螺丝柱的设计6、止口的设计6.1、止口的作用6.2、壳体止口的设计需要注意的事项6.3、面壳及底壳断差的要求7、卡扣的设计7.1、卡扣设计的关键点7.2、常见卡扣设计7.3、第一章塑胶结构设计规范1、材料及厚度1.1、材料的选取a. ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。
还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。
目前常用奇美PA-757、PA-777D等。
b. PC+ABS：流动性好，强度不错，价格适中。
适用于作高刚性、高冲击韧性的制件，如框架、壳体等。
常用材料代号：拜尔T85、T65。
c. PC：高强度，价格贵，流动性不好。
适用于对强度要求较高的外壳、按键、传动机架、镜片等。
常用材料代号如：帝人L1250Y、PC2405、PC2605。
d. POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。
常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常用材料代号如：M90-44。
e. PA坚韧、吸水、但当水份完全挥发后会变得脆弱。
常用于齿轮、滑轮等。
受冲击力较大的关键齿轮，需添加填充物。
材料代号如：CM3003G-30。
f. PMMA有极好的透光性，在光的加速老化240小时后仍可透过92%的太阳光，室外十年仍有89%，紫外线达78.5% 。
机械强度较高，有一定的耐寒性、耐腐蚀，绝缘性能良好，尺寸稳定，易于成型，质较脆，常用于有一定强度要求的透明结构件，如镜片、遥控窗、导光件等。
常用材料代号如：三菱VH001。
1.2 壳体的厚度a. 壁厚要均匀，厚薄差别尽量控制在基本壁厚的25%以内，整个部件的最小壁厚不得小于0.4mm，且该处背面不是A级外观面，并要求面积不得大于100mm²。
b. 在厚度方向上的壳体的厚度尽量在1.2~1.4mm，侧面厚度在1.5~1.7mm；外镜片支承面厚度0.8mm，内镜片支承面厚度最小0.6mm。
c. 电池盖壁厚取0.8~1.0mm。
d. 塑胶制品的最小壁厚及常见壁厚推荐值见下表。
1.3、厚度设计实例塑料的成型工艺及使用要求对塑件的壁厚都有重要的限制。
塑件的壁厚过大，不仅会因用料过多而增加成本，且也给工艺带来一定的困难，如延长成型时间（硬化时间或冷却时间）。
对提高生产效率不利，容易产生汽泡，缩孔，凹陷；塑件壁厚过小，则熔融塑料在模具型腔中的流动阻力就大，尤其是形状复杂或大型塑件，成型困难，同时因为壁厚过薄，塑件强度也差。
塑件在保证壁厚的情况下，还要使壁厚均匀，否则在成型冷却过程中会造成收缩不均，不仅造成出现气泡，凹陷和翘曲现象，同时在塑件内部存在较大的内应力。
设计塑件时要求壁厚及薄壁交界处避免有锐角，过渡要缓和，厚度应沿着塑料流动的方向逐渐减小。
2 脱模斜度2.1 脱模斜度的要点脱模角的大小是没有一定的准则，多数是凭经验和依照产品的深度来决定。
此外，成型的方式，壁厚和塑料的选择也在考虑之列。
一般来讲，对模塑产品的任何一个侧壁，都需有一定量的脱模斜度，以便产品从模具中取出。
脱模斜度的大小可在0.2°至数度间变化，视周围条件而定，一般以0.5°至1°间比较理想。
具体选择脱模斜度时应注意以下几点:a. 取斜度的方向，一般内孔以小端为准，符合图样，斜度由扩大方向取得，外形以大端为准，符合图样，斜度由缩小方向取得。
如下图1-1。
图1-1b. 凡塑件精度要求高的，应选用较小的脱模斜度。
c. 凡较高、较大的尺寸，应选用较小的脱模斜度。
d. 塑件的收缩率大的，应选用较大的斜度值。
e. 塑件壁厚较厚时，会使成型收缩增大，脱模斜度应采用较大的数值。
f. 一般情况下，脱模斜度不包括在塑件公差范围内。
g. 透明件脱模斜度应加大，以免引起划伤。
一般情况下，PS料脱模斜度应大于3°，ABS及PC料脱模斜度应大于2°。
h. 带革纹、喷砂等外观处理的塑件侧壁应加3°~5°的脱模斜度，视具体的咬花深度而定，一般的晒纹版上已清楚例出可供作参考之用的要求出模角。
咬花深度越深，脱模斜度应越大.推荐值为1°+H/0.0254°(H 为咬花深度）.如121的纹路脱模斜度一般取3°，122的纹路脱模斜度一般取5°。
i. 插穿面斜度一般为1°~3°。
j. 外壳面脱模斜度大于等于3°。
k. 除外壳面外，壳体其余特征的脱模斜度以1°为标准脱模斜度。
特别的也可以按照下面的原则来取:低于3mm高的加强筋的脱模斜度取0.5°，3~5mm取1°，其余取1.5°；低于3mm高的腔体的脱模斜度取0.5°，3~5mm取1°，其余取1.5°3、加强筋为确保塑件制品的强度和刚度，又不致使塑件的壁增厚，而在塑件的适当部位设置加强筋，不仅可以避免塑件的变形，在某些情况下，加强筋还可以改善塑件成型中的塑料流动情况。
为了增加塑件的强度和刚性，宁可增加加强筋的数量，而不增加其壁厚。
3.1、加强筋厚度及塑件壁厚的关系举例说明：3.2、加强筋设计实例图3-34、柱和孔的问题4.1、柱子的问题a. 设计柱子时，应考虑胶位是否会缩水。
b. 为了增加柱子的强度，可在柱子四周追加加强筋。
加强筋的宽度参照图3-1。
柱子的缩水的改善方式见如图4-1、图4-2所示：改善前柱子的胶太厚，易缩水；改善后不会缩水。
图4-1图4-24.2、孔的问题a. 孔及孔之间的距离，一般应取孔径的2倍以上。
b. 孔及塑件边缘之间的距离，一般应取孔径的3倍以上，如因塑件设计的限制或作为固定用孔，则可在孔的边缘用凸台来加强。
c. 侧孔的设计应避免有薄壁的断面，否则会产生尖角，有伤手和易缺料的现象。
图4-3 图4-44.3、“减胶”的问题图4-55、螺丝柱的设计5.1 通常采取螺丝加卡扣的方式来固定两个壳体，螺丝柱通常还起着对PCB板的定位作用。
5.2 用于自攻螺丝的螺丝柱的设计原则是为：其外径应该是Screw外径的2.0~2.4倍。
图6-2为M1.6×0.35的自螺丝及螺柱的尺寸关系。
设计中可以取：螺丝柱外径=2×螺丝外径；螺柱内径（ABS，ABS+PC）=螺丝外径-0.40mm；螺柱内径（PC）=螺丝外径-0.30mm或-0.35mm（可以先按0.30mm来设计，待测试通不过再修模加胶）；两壳体螺柱面之间距离取0.05mm。
5.3 不同材料、不同螺丝的螺丝柱孔设计值如表5-2、表5-3所示。
5.4 常用自攻螺丝装配及测试（10次）时所要用的扭力值，如表5-4所示。
6、止口的设计6.1、止口的作用1、壳体内部空间及外界的导通不会很直接，能有效地阻隔灰尘/静电等的进入2、上下壳体的定位及限位6.2、壳体止口的设计需要注意的事项1、嵌合面应有>3~5°的脱模斜度，端部设计倒角或圆角，以利于装配2、上壳及下壳圆角的止口配合，应使配合内角的R角偏大，以增加圆角之间的间隙，预防圆角处相互干涉3、止口方向设计，应将侧壁强度大的一端的止口设计在里边，以抵抗外力4、止口尺寸的设计，位于外边的止口的凸边厚度为0.8mm；位于里边的止口的凸边厚度为0.5mm；B1=0.075~0.10mm；B2=0.20mm5、美工线设计尺寸：0.50×0.50mm。
是否采用美工线，可以根据设计要求进行6.3、面壳及底壳断差的要求装配后在止口位，如果面壳大于底壳，称之为面刮；底壳大于面壳，则称之为底刮，如图6-1所示。
可接受的面刮<0.15mm，可接受的底刮<0.10mm，无论如何制作，段差均会存在，只是段差大小的问题，尽量使产品装配后面壳大于底壳，且缩小面壳及底壳的段差图6-17、卡扣的设计7.1、卡扣设计的关键点1. 数量及位置：设在转角处的扣位应尽量靠近转角；2. 结构形式及正反扣：要考虑组装、拆卸的方便，考虑模具的制作；3. 卡扣处应注意防止缩水及熔接痕；4. 朝壳体内部方向的卡扣，斜销运动空间不小于5mm；7.2、常见卡扣设计1、通常上盖设置跑滑块的卡钩，下盖设置跑斜顶的卡钩；因为上盖的筋条比下盖多，而且上盖的壁常比下盖深，为避免斜顶无空间脱出。
2、上下盖装饰线(美工线)的选择3、卡钩离角位不可太远，否则角位会翘缝4、卡扣间不可间距太远，否则易开缝8、装饰件的设计8.1、装饰件的设计注意事项1. 装饰件尺寸较大时（大于400mm²)，壳体四周及装饰件配合的粘胶位宽度要求大于2mm。
在进行装饰件装配时，要用治具压装饰片，压力大于3kgf，保压时间大于5秒钟2. 外表面的装饰件尺寸较大时（大于400mm²)，可以采用铝、塑胶壳喷涂、不锈钢等工艺，不允许采用电铸工艺。
因为电铸工艺只适用于面积较小、花纹较细的外观件。
面积太大无法达到好的平面度，且耐磨性能很差3. 电镀装饰件设计时，如果及内部的主板或电子器件距离小于10mm，塑胶壳体装配凹槽尽量无通孔，否则ESD非常难通过。
如果装饰件必须采用卡扣式，即壳体必须有通孔，则卡位不能电镀，且扣位要用屏蔽胶膜盖住4. 如果装饰件在主机的两侧面，装饰件内部的面壳及底壳筋位深度方向设计成直接接触，不能靠装饰件来保证装配的强度5. 电镀装饰件设计时需考虑是否有ESD风险6. 对于直径小于5.0mm的电镀装饰件，一般设计成双面胶粘接或后面装入的方式，不要设计成卡扣的方式8.2、电镀件装饰斜边角度的选取在要求电镀件装饰斜边为镜面亮边的情况下，图9-1中斜边角度取值应选择为a>45°，否则此边在实际效果上是黑边，并不会有镜面亮边效果，B值根据ID设计要求取值。
8.3、电镀塑胶件的设计塑胶电镀层一般主要由以下几层构成，如下图所示：a.电镀件的厚度按照理想的条件会控制在0.02mm左右，但是在实际的生产中，可能最多会有0.08mm的厚度，所以对电镀件装配设计时需要关注。
镀覆层厚度单位为μm，一般标识镀层厚度的下限，必要时，可以标注镀层厚度范围b.如果有盲孔的设计，盲孔的深度最好不超过孔径的一半，且不要对孔的底部的色泽作要求c.要采用适合的壁厚防止变形，最好在1.5mm以上4mm以下，如果需要作的很薄的话，要在相应的位置作加强的结构来保证电镀的变形在可控的范围内d.塑件表面质量一定要非常好，电镀无法掩盖注射的一些缺陷，而且通常会使得这些缺陷更明显e.基材最好采用ABS材料，ABS电镀后覆膜的附着力较好，同时价格也比较低廉9、按键的设计9.1 按键(Button)大小及相对距离要求从实际操作情况分析，结合人体工程学知识，在操作按键中心时，不能引起相邻按键的联动，那么相邻按键中心的距离需作如下考虑：1. 竖排分离按键中，两相邻按键中心的距离a≥9.0mm2. 横排成行按键中，两相邻按键中心的距离b≥13.0mm3. 为方便操作，常用的功能按键的最小尺寸为:3.0×3.0mm9.2 按键(Button)及基体的设计间隙图9-1按键及面板基体的配合设计间隙如图9-1所示：1. 按钮裙边尺寸C≥0.75mm，按钮及轻触开关间隙为B=0.20mm；2. 水晶按钮及基体的配合间隙单边为A=0.10-0.15mm；3. 喷油按钮及基体的配合间隙单边为A=0.20-0.25mm4. 千秋钮（跷跷板按钮）的摆动方向间隙为0.25-0.30mm，需根据按钮的大小进行实际模拟；非摆动方向的设计配合间隙为A=0.2-0.25mm；5. 橡胶油比普通油厚0.15 mm，需在喷普通油的设计间隙上单边加0.15 mm，如喷橡胶油按键及基体的间隙为0.3-0.4mm；6. 表面电镀按钮及基体的配合间隙单边为A=0.15-0.20mm；7. 按钮凸出面板的高度如图9-2所示：普通按钮凸出面板的高度D=1.20-1.40mm，一般取1.40mm；表面弧度比较大的按钮，按钮最低点及面板的高度D一般为0.80-1.20mm图9-210、旋钮的设计10.1 旋钮(Knob)大小尺寸要求旋钮(Knob)大小尺寸要求见如下所示10.2 两旋钮(Knob)之间的距离两旋钮(Knob)之间的距离大小：C≥8.0mm。
