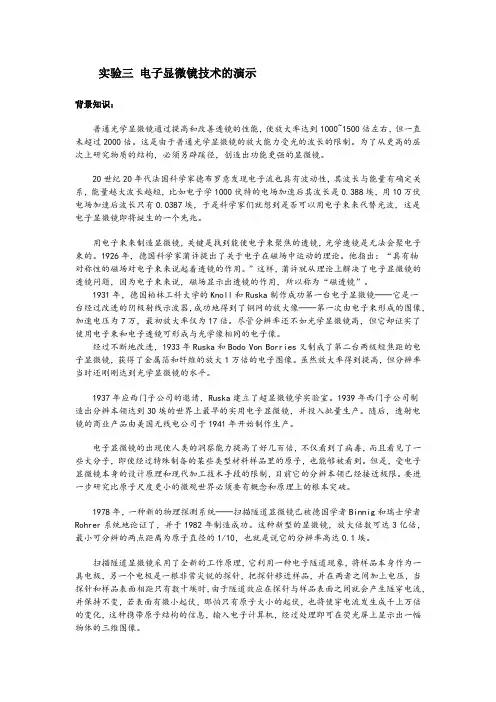

实验三电子显微镜技术的演示背景知识：普通光学显微镜通过提高和改善透镜的性能，使放大率达到1000~1500倍左右，但一直未超过2000倍。
这是由于普通光学显微镜的放大能力受光的波长的限制。
为了从更高的层次上研究物质的结构，必须另辟蹊径，创造出功能更强的显微镜。
20世纪20年代法国科学家德布罗意发现电子流也具有波动性，其波长与能量有确定关系，能量越大波长越短，比如电子学1000伏特的电场加速后其波长是0.388埃，用10万伏电场加速后波长只有0.0387埃，于是科学家们就想到是否可以用电子束来代替光波，这是电子显微镜即将诞生的一个先兆。
用电子束来制造显微镜，关键是找到能使电子束聚焦的透镜，光学透镜是无法会聚电子束的。
1926年，德国科学家蒲许提出了关于电子在磁场中运动的理论。
他指出：“具有轴对称性的磁场对电子束来说起着透镜的作用。
”这样，蒲许就从理论上解决了电子显微镜的透镜问题，因为电子束来说，磁场显示出透镜的作用，所以称为“磁透镜”。
1931年，德国柏林工科大学的Knoll和Ruska制作成功第一台电子显微镜──它是一台经过改进的阴极射线示波器，成功地得到了铜网的放大像──第一次由电子束形成的图像，加速电压为7万，最初放大率仅为17倍。
尽管分辨率还不如光学显微镜高，但它却证实了使用电子束和电子透镜可形成与光学像相同的电子像。
经过不断地改进，1933年Ruska和Bodo Von Borries又制成了第二台两级短焦距的电子显微镜，获得了金属箔和纤维的放大1万倍的电子图像。
虽然放大率得到提高，但分辨率当时还刚刚达到光学显微镜的水平。
1937年应西门子公司的邀请，Ruska建立了超显微镜学实验室。
1939年西门子公司制造出分辨本领达到30埃的世界上最早的实用电子显微镜，并投入批量生产。
随后，透射电镜的商业产品由美国无线电公司于1941年开始制作生产。
电子显微镜的出现使人类的洞察能力提高了好几百倍，不仅看到了病毒，而且看见了一些大分子，即使经过特殊制备的某些类型材料样品里的原子，也能够被看到。
透射电子显微镜步骤透射电子显微镜（Transmission Electron Microscope，简称TEM）是一种非常重要的科学仪器，用于观察微观尺度下的物质结构。
与光学显微镜相比，透射电子显微镜使用的是电子束而不是光束，通过透射电子的原理来观察样本的巨细无遗的内部结构。
本文将介绍透射电子显微镜的工作原理和具体操作步骤。
一、透射电子显微镜的工作原理透射电子显微镜主要由电子源、电子光学系统（包括透镜和减速电势），样品台、显微镜筒和检测器等组成。
其工作原理基于透射电子的性质，通过像差补偿技术来获得清晰的图像。
首先，电子枪产生高能电子束，通过电子光学系统进行加速和聚焦。
然后，电子束通过样品台，与样品进行相互作用。
在样品内部，电子束受到不同区域的散射和吸收，产生干涉和衍射现象。
最后，通过检测器来记录电子束通过样品后的信号，形成图像。
二、透射电子显微镜的操作步骤1. 样品制备在使用透射电子显微镜之前，首先需要制备样品。
样品制备的过程包括选择合适的样品材料、切割样品成薄片或小块、样品抛光以去除表面粗糙度，并最终制备成适合透射电子显微镜观察的样本。
2. 样品放置将制备好的样品放置在透射电子显微镜的样品台上。
为保持样品的稳定性，通常会采用样品夹具或胶水等固定样品。
3. 外层真空打开透射电子显微镜的真空系统，将内部气体抽取，创造一个接近真空的环境。
这样可以防止电子束与空气中的分子发生散射。
4. 对准样品通过调整透射电子显微镜的调节杆，使电子束对准样品。
这个过程需要耐心和细致的调整，以确保电子束准确地通过样品。
5. 选择合适的倍数和放大率根据需要观察的样品特性，选择合适的倍数和放大率。
透射电子显微镜通常具有多个倍数和放大率可以选择，以满足不同的观察需求。
6. 调整对焦和亮度通过调整透射电子显微镜的对焦调节手轮，使得样品图像清晰可见。
同时，可以通过调节透射电子显微镜的亮度调节手轮，使图像亮度适宜。
7. 记录图像通过透射电子显微镜的检测器记录图像。

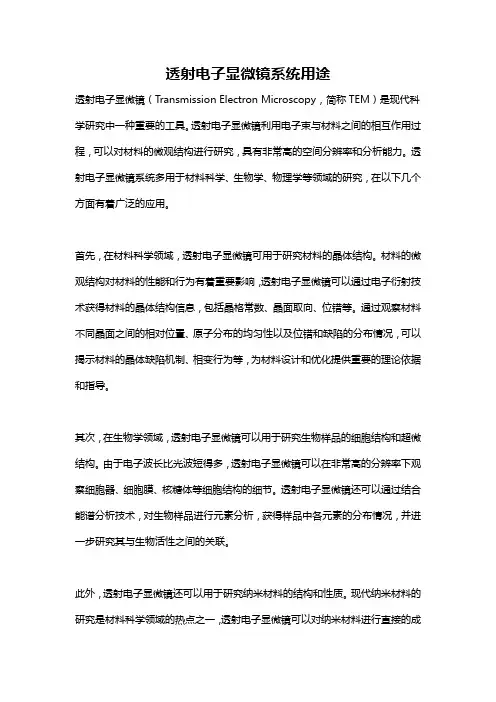

透射电子显微镜系统用途透射电子显微镜（Transmission Electron Microscopy，简称TEM）是现代科学研究中一种重要的工具。
透射电子显微镜利用电子束与材料之间的相互作用过程，可以对材料的微观结构进行研究，具有非常高的空间分辨率和分析能力。
透射电子显微镜系统多用于材料科学、生物学、物理学等领域的研究，在以下几个方面有着广泛的应用。
首先，在材料科学领域，透射电子显微镜可用于研究材料的晶体结构。
材料的微观结构对材料的性能和行为有着重要影响，透射电子显微镜可以通过电子衍射技术获得材料的晶体结构信息，包括晶格常数、晶面取向、位错等。
通过观察材料不同晶面之间的相对位置、原子分布的均匀性以及位错和缺陷的分布情况，可以揭示材料的晶体缺陷机制、相变行为等，为材料设计和优化提供重要的理论依据和指导。
其次，在生物学领域，透射电子显微镜可以用于研究生物样品的细胞结构和超微结构。
由于电子波长比光波短得多，透射电子显微镜可以在非常高的分辨率下观察细胞器、细胞膜、核糖体等细胞结构的细节。
透射电子显微镜还可以通过结合能谱分析技术，对生物样品进行元素分析，获得样品中各元素的分布情况，并进一步研究其与生物活性之间的关联。
此外，透射电子显微镜还可以用于研究纳米材料的结构和性质。
现代纳米材料的研究是材料科学领域的热点之一，透射电子显微镜可以对纳米材料进行直接的成像，并通过纳米尺度的电子衍射获得其晶体结构、晶界、界面等信息。
通过透射电子显微镜对纳米材料进行分析，可以了解纳米尺度下材料的小尺寸效应、表面形貌和晶体结构的变化规律等，为纳米材料的制备和应用提供重要的科学依据。
最后，透射电子显微镜还可以用于研究材料的化学成分和原子分布。
透射电子显微镜可以结合能谱技术，对材料的元素组成进行定量分析。
通过对材料中不同位置的元素分布进行测量和对比分析，可以提供有关材料的化学成分、元素偏析、晶体生长机制等信息。
透射电子显微镜在材料的化学分析领域具有很高的分析能力和探测灵敏度，为材料的研究和开发提供了重要的技术支持。

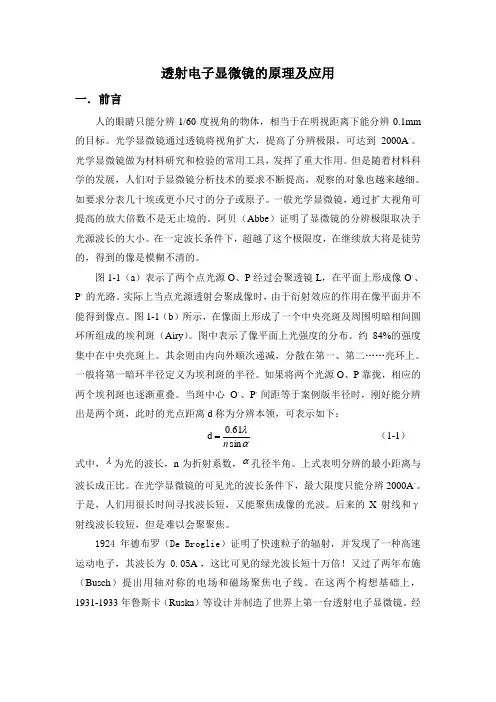

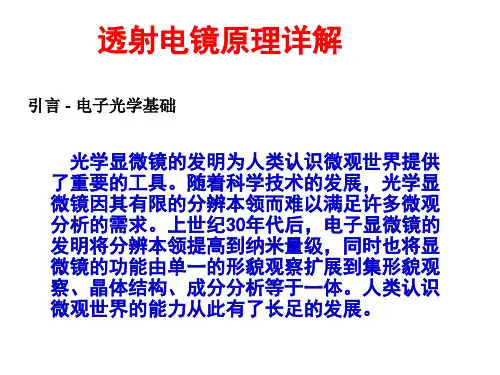

透射电子显微镜的原理及应用一．前言人的眼睛只能分辨1/60度视角的物体，相当于在明视距离下能分辨0.1mm 的目标。
光学显微镜通过透镜将视角扩大，提高了分辨极限，可达到2000A 。
光学显微镜做为材料研究和检验的常用工具，发挥了重大作用。
但是随着材料科学的发展，人们对于显微镜分析技术的要求不断提高，观察的对象也越来越细。
如要求分表几十埃或更小尺寸的分子或原子。
一般光学显微镜，通过扩大视角可提高的放大倍数不是无止境的。
阿贝（Abbe ）证明了显微镜的分辨极限取决于光源波长的大小。
在一定波长条件下，超越了这个极限度，在继续放大将是徒劳的，得到的像是模糊不清的。
图1-1（a ）表示了两个点光源O 、P 经过会聚透镜L ，在平面上形成像O ，、P ，的光路。
实际上当点光源透射会聚成像时，由于衍射效应的作用在像平面并不能得到像点。
图1-1（b ）所示，在像面上形成了一个中央亮斑及周围明暗相间圆环所组成的埃利斑（Airy ）。
图中表示了像平面上光强度的分布。
约84%的强度集中在中央亮斑上。
其余则由内向外顺次递减，分散在第一、第二……亮环上。
一般将第一暗环半径定义为埃利斑的半径。
如果将两个光源O 、P 靠拢，相应的两个埃利斑也逐渐重叠。
当斑中心O ，、P ，间距等于案例版半径时，刚好能分辨出是两个斑，此时的光点距离d 称为分辨本领，可表示如下：αλsin 61.0d n = （1-1） 式中，λ为光的波长，n 为折射系数，α孔径半角。
上式表明分辨的最小距离与波长成正比。
在光学显微镜的可见光的波长条件下，最大限度只能分辨2000A 。
于是，人们用很长时间寻找波长短，又能聚焦成像的光波。
后来的X 射线和γ射线波长较短，但是难以会聚聚焦。
1924年德布罗（De Broglie ）证明了快速粒子的辐射，并发现了一种高速运动电子，其波长为0.05A 。
，这比可见的绿光波长短十万倍！又过了两年布施（Busch ）提出用轴对称的电场和磁场聚焦电子线。

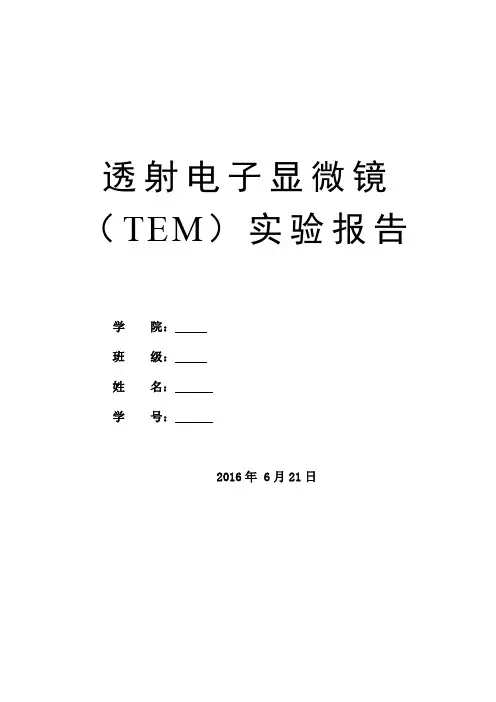

透射电子显微镜（TEM）实验报告学院：班级：姓名：学号：2016年6月21日实验报告一、实验目的与任务1.熟悉透射电子显微镜的基本构造2.初步了解透射电镜操作过程。
3.初步掌握样品的制样方法。
4.学会分析典型组织图像。
二、透射电镜的结构与原理透射电镜以波长极短的电子束作为光源，电子束经由聚光镜系统的电磁透镜将其聚焦成一束近似平行的光线穿透样品，再经成像系统的电磁透镜成像和放大，然后电子束投射到主镜简最下方的荧光屏上而形成所观察的图像。
在材料科学研究领域，透射电镜主要可用于材料微区的组织形貌观察、晶体缺陷分析和晶体结构测定。
透射电子显微镜按加速电压分类，通常可分为常规电镜(100kV)、高压电镜(300kV)和超高压电镜(500kV以上)。
提高加速电压，可缩短入射电子的波长。
一方面有利于提高电镜的分辨率；同时又可以提高对试样的穿透能力，这不仅可以放宽对试样减薄的要求，而且厚试样与近二维状态的薄试样相比，更接近三维的实际情况。
就当前各研究领域使用的透射电镜来看，其主要三个性能指标大致如下：加速电压：80～3000kV分辨率：点分辨率为0.2～0.35nm、线分辨率为0.1～0.2nm最高放大倍数：30～100万倍尽管近年来商品电镜的型号繁多，高性能多用途的透射电镜不断出现，但总体说来，透射电镜一般由电子光学系统、真空系统、电源及控制系统三大部分组成。
此外，还包括一些附加的仪器和部件、软件等。
有关的透射电镜的工作原理可参照教材，并结合本实验室的透射电镜，根据具体情况进行介绍和讲解。
以下仅对透射电镜的基本结构作简单介绍。
1.电子光学系统电子光学系统通常又称为镜筒，是电镜的最基本组成部分，是用于提供照明、成像、显像和记录的装置。
整个镜筒自上而下顺序排列着电子枪、双聚光镜、样品室、物镜、中间镜、投影镜、观察室、荧光屏及照相室等。
通常又把电子光学系统分为照明、成像和观察记录部分。
2.真空系统为保证电镜正常工作，要求电子光学系统应处于真空状态下。

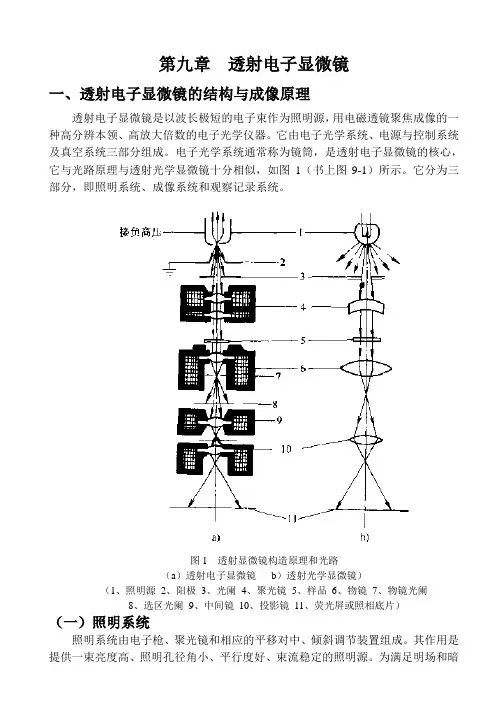

第九章透射电子显微镜一、透射电子显微镜的结构与成像原理透射电子显微镜是以波长极短的电子束作为照明源，用电磁透镜聚焦成像的一种高分辨本领、高放大倍数的电子光学仪器。
它由电子光学系统、电源与控制系统及真空系统三部分组成。
电子光学系统通常称为镜筒，是透射电子显微镜的核心，它与光路原理与透射光学显微镜十分相似，如图1（书上图9-1）所示。
它分为三部分，即照明系统、成像系统和观察记录系统。
图1 透射显微镜构造原理和光路（a）透射电子显微镜b）透射光学显微镜）（1、照明源2、阳极3、光阑4、聚光镜5、样品6、物镜7、物镜光阑8、选区光阑9、中间镜10、投影镜11、荧光屏或照相底片）（一）照明系统照明系统由电子枪、聚光镜和相应的平移对中、倾斜调节装置组成。
其作用是提供一束亮度高、照明孔径角小、平行度好、束流稳定的照明源。
为满足明场和暗场成像需要、照明束可在2°～3°范围内倾斜。
电子枪是电镜的照明源，必须有很高的亮度，高分辨率要求电子枪的高压要高度稳定，以减小色差的影响。
1、电子枪电子枪是透射电子显微镜的电子源，是发射电子的照明源。
常用的是热阴极三极电子枪，它由发夹形钨丝阴极、栅极帽和阳极组成，如图2（书上图9-2）所示。
（发射电子的阴极灯丝通常用0.03～0.1mm的钨丝，做成“V”形。
电子枪的第二个电极是栅极，它可以控制电子束形状和发射强度。
故有称为控制极。
第三个极是阳极，它使阴极发射的电子获得较高的动能，形成定向高速的电子流。
阳极又称加速极，一般电镜的加速电压在35～300kV之间。
为了安全，使阳极接地，而阴极处于负的加速电位。
由于热阴极发射电子的电流密度随阴极温度变化而波动，阴极电压不稳定会影响加速电压的稳定度。
为了稳定电子束电流，减小电压的波动，在电镜中采用自偏压电子枪。
）图a为电子枪的自偏压回路，负的高压直接加在栅极上，而阴极和负高压之间因加上一个偏压电阻，使栅极和阴极之间有一个数百伏的电位差。
