案例-关于VoLTE丢包率高优化处理最佳实践总结

精品案例_VoLTE上行高丢包小区分析优化VoLTE上行高丢包小区分析优化目录一、问题描述 (3)二、分析过程 (4)三、解决措施 (6)四、经验总结 (12)VoLTE上行高丢包小区分析优化【摘要】在进行VOLTE专项优化时，发现黄山上行丢包率整体较高，影响用户感知，针对该情况，通过对一些特性参数进行配置实验及效果验证，并结合用户投诉等情况，对全市大部分小区VOLTE参数进行了优化，上行丢包率取得了明显改善。

【关键字】VOLTE 上行丢包率弱覆盖特性参数【业务类别】VoLTE、参数优化一、问题描述在开展VOLTE上行丢包优化工作时，3月份黄山上行丢包问题相对其他地市存在问题，高达0.09%；另统计3月30日至4月5日的指标，发现指标恶化明显，已达到0.11%，祁门县尤为严重，为0.4%，急需专项优化处理，如图1、2:图1图2二、分析过程1、丢包原理VOLTE通话中的空口丢包，会造成VOLTE的RTP包丢失，导致Vo LTE业务出现吞字、断续、杂音等降低用户感知问题。

而通过对吞字断续的量化分析，可以直观反映出用户感知变差的情况：1个字约占用8至10个RTP包，1个RTP包时长约20ms，因此1个字约占200ms，如果丢包持续超过1秒，用户将会感觉到约5个字听不到。

Vo LTE高清语音编码速率为23.85kbps，终端每20ms生成一个Vo LTE语音包（使用RTP 实时流媒体协议传输），再加上UDP包头、IP包头、在应用层最终打包成IP包进行传输。

在无线空口，按照协议IP包进一步被转换成PDCP包，PDCP包就是空口传输的有效数据，PDCP包在终端和基站间传输异常会导致应用层RTP包的丢失，从而引起语音感知差。

用户面的RTP包在空口是承载在PDCP包中，终端或基站调度发出PDCP包后，由于空口质量问题导致在空口传输过程中丢失称为空口丢包,无线问题导致的丢包即PDCP的丢包，而上行空口丢包是从PDCP层统计，基站根据收到终端上发的PDCP SN序列号判断上行空口丢包。

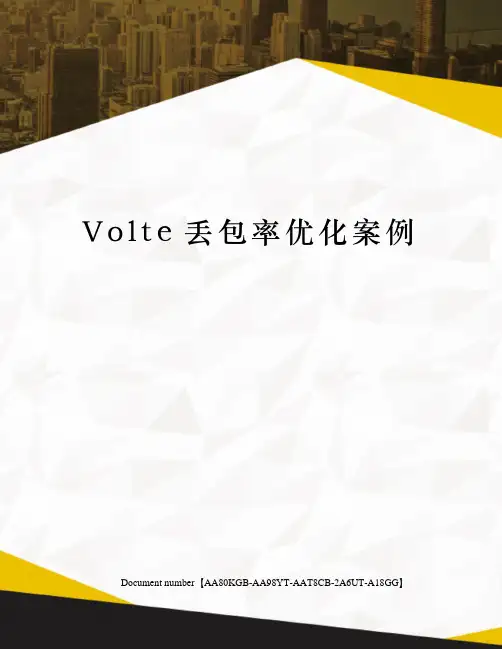

V o l t e丢包率优化案例 Document number【AA80KGB-AA98YT-AAT8CB-2A6UT-A18GG】V o l t e丢包率优化方案一、概述随着市场推广，移动VOLTE用户逐步增多，Volte丢包率对用户语音质量影响较大，为提升用户感知，现针对VOLTE上下行丢包进行优化，提升用户满意度。

二、Volte丢包率优化思路1、影响Volte丢包率的因素用户对语音质量的感知直接受语音编码、丢包、时延以及抖动影响。

语音编码：高速率编码消耗带宽大，低速率编码影响语音质量丢包：数据包丢失，会显着地影响语音质量时延：时延会带来语音变形和会话中断抖动：效果类似丢包，某些字词听不清楚2、Volte语音通话协议栈和接口映射从协议上看，一个Volte语音通话的参与网元主要有：UE、eNB、SGW、IMS，既有RAN侧网元，又有传统EPC侧网元，还有IMS侧网元。

其中在无线测我们需要重点关注的网元是UE和eNB以及UE和eNB之间的Uu接口。

即主要涉及的协议是PHY、MAC、RLC、PDCP。

需要注意的是，IMS侧的控制面协议，在EPC是以用户面数据形式进行传输的，在IMS侧才会被拆分成控制面和用户面。

Volte语音通话涉及的协议图：当前网络结构图：三、Volte丢包率优化目标梳理Volte语音通话中各设备的问题表现及对应的影响因素，即可明确无线优化手段：参数优化，覆盖优化，干扰优化，移动性能优化，邻区优化，容量优化，功能优化。

1、PDCP 层参数优化PDCP 是对分组数据汇聚协议的一个简称。

它是UMTS 中的一个无线传输协议栈，它负责将IP 头压缩和解压、传输用户数据并维护为无损的无线网络服务子系统（SRNS ）设置的无线承载的序列号。

涉及参数：pdb 、pdboffset 、aqmmode 、 UlPdcpSduTimerDiscardEnabled 涉及的功能：TcpOptimization?参数优化原理：通过修改相关参数，延长或缩短?PDCP 层的丢包定时器，从而控制丢包 具体步骤如下 参数优化建议：RLC RLC UM 接收实体设置了一个RLC PDC 重新排列的定时器，当检测到有收到PDU 时启动定时器，如果定时器超时，UM 接收实体将不再等待未接受的PDU,而是直接将接收缓冲区的PDU 重组为SDU 交给上层。

VoLTE优化经验总结及案例分享1优化经验总结1.1日常优化总结日常优化工作主要从无线覆盖优化、参数优化、系统内外邻区优化，功能优化四个方面着手，与ATU路网、工程建设紧密配合，提升整体网络质量。

1.2RLC优先级优化现象：呼叫建立与切换过程冲突，专载被MME释放。

呼叫建立过程中专载建立与切换几乎同时发生，MME未收到NAS专载完成消息导致释放专载，终端回复invite580（也有上发CANCLE的情况），专载丢失形成未接通事件。

原因分析：QCI5设置的RLC优先级为2，高于SRB=2(传送NAS层消息)配置为3.导致NAS的层3消息已经比MR要早，但是因为优先级比MR 和SIP低，未及时发送。

优化措施：降低QCI5优先级，确保SIP消息及时上传，修改后此类问题改善明显。

1.3QCI5PDCP DiscardTimer时长优化现象：终端业务建立过程中，出现SIP信息传递丢失的问题，导致收到网络下发的INVITE500或者580等原因值释放。

原因分析：UE在无线信道较差的情况下，SIP信令发送或接收不完整或者无法及时传递，导致IMS相关定时器超时而发起会话cancel。

经过分析，由于QCI5的pdcp丢弃时长过小，在无线覆盖较差的地方，上行时延会变大，容易导致QCI5信令丢包。

优化措施：QCI5PDCP DiscardTimer由300ms修改为无穷大优化效果：VoLTE无线接通率提升明显1.4SBC传输协议TCP重传次数优化背景：被叫从2G返回4G后，主叫起呼，被叫首先bye消息，紧接着接连收到多条上一次呼叫的invite，被叫回复bye481\invite486\invite580，呼叫失败。

优化措施：爱立信SBC对TCP配置进行了修改：最大重传次数从15次改为5次，最大重传隔间从十几分钟改为15s，此类问题已解决。

1.5系统间邻区优化LTE网络的GSM邻区关系根据工程参数、共站2G邻区同向小区继承进行规划，同时根据4G、2G道路测试数据匹配进行邻区补充：4G弱信号路段与2G拉网服务小区匹配：利用第三方拉网测试数据，将4G和2G拉网信号强度、经纬度、服务小区等信息导出。

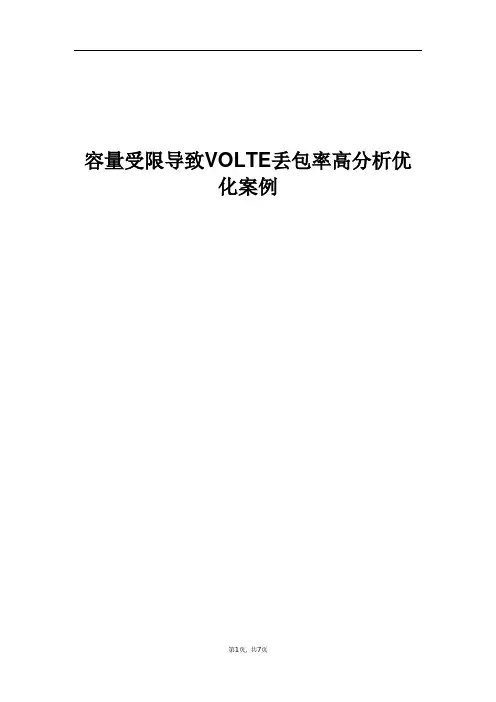

容量受限导致VOLTE丢包率高分析优化案例目录一、问题描述 (3)二、分析过程 (3)三、解决措施 (6)四、经验总结 (7)容量受限导致VOLTE丢包率高分析优化案例【摘要】无线问题导致丢包是影响VoLTE用户感知的关键因素之一，随着VoLTE业务的快速普及、VoLTE用户数和业务量进入了快速上涨期，为更加准确找到全网VOLTE语音感知差点，发现“空口丢包”和“基站弃包”两大关键统计指标可有效表征VoLTE语音感知，减少“空口丢包”和“基站（终端）弃包”是VoLTE语音质量优化提升的重要方向。

【关键字】VoLTE VoLTE上行丢包【业务类别】参数优化一、问题描述日常监控中发现CZ-滁州-乌衣双语小区-ZFTA-435870-53丢包率较高，具体如下：二、分析过程1、丢包的原理机制在基站（或终端）在空口发送PDCP SDU之前，由于容量或空口质量问题， PDCP discardtimer定时器（目前配置为100ms）超时后会发生主动弃包。

例如基站调度了序列号为1/2/3/4/5共5个包，而4/5两个包因容量受限或空口质差在100ms内没有被调度出去，基站侧根据认为超过PDCP丢弃时长而主动丢弃，下行弃包率为2/5=40%。

在无线空口，按照协议IP包进一步被转换成PDCP包，PDCP包就是空口传输的有效数据。

PDCP包在终端和基站间传输异常会导致应用层RTP包的丢失，从而引起语音感知差。

2.无线空口丢包主要因素：影响Volte丢包的因素有故障告警、无线环境、大话务、系统干扰等诸多因素，传输侧链路故障和干扰原因发重传都会大量消耗无线资源，若基站因为传输不及时或缺乏有效的无线资源无法完成对PDCP包的及时调度，会造成基站或终端主动丢弃VoLTE语音包。

针对VoLTE丢包可进行关联分析的指标有：➢无线环境包括TA占比、MR弱覆盖、干扰、RRC重建、切换、邻区漏配等；➢容量包括：PRB利用率、单板利用率、CCE利用率、小区用户数等；3、处理步骤1.异常告警及系统干扰核查：网管核查CZ-滁州-乌衣双语小区-ZFTA-435870-53小区无任何异常告警，查询并统计小区上行干扰指标，系统上行每个PRB干扰噪声平均值为-118(毫瓦分贝)，排除干扰原因导致。

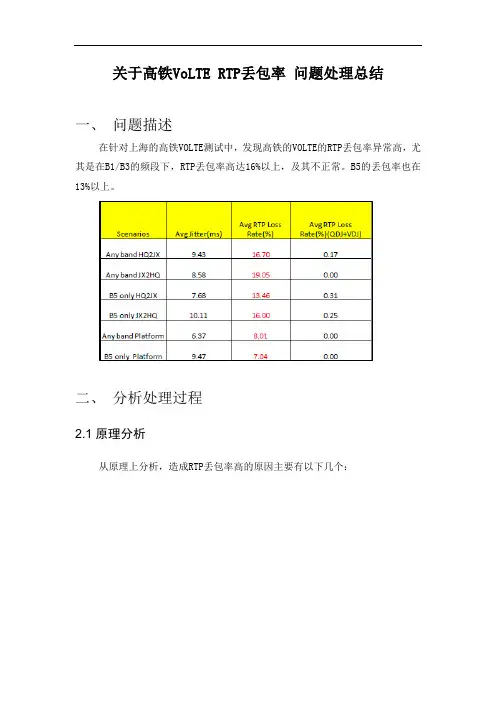

关于高铁VoLTE RTP丢包率问题处理总结一、问题描述在针对上海的高铁VOLTE测试中，发现高铁的VOLTE的RTP丢包率异常高，尤其是在B1/B3的频段下，RTP丢包率高达16%以上，及其不正常。

B5的丢包率也在13%以上。

二、分析处理过程2.1原理分析从原理上分析，造成RTP丢包率高的原因主要有以下几个：2.2t-discarding timer分析分析发现网络设置的t-discarding timer为100ms，综合丢包率这么高，建议将t-discarding timer设置为300ms，用来减少RTP的丢包问题。

t-discarding timer主要作用是用于限定业务包的传输时间，当传输时间超过该定时器长度，将丢弃超时的业务包，造成RTP丢包率高。

2.3无限链路失败分析无线链路失败容易造成RTP的高丢包率，通过分析RSRP、SINR和RTP丢包率之间的关系，可以发现：当RSRP、SINR交差，很容易造成无线链路失败，造成RTP 丢包率高。

2.4低速场景下的RTP丢包率分析由于上海高铁的RTP丢包率异常高，怀疑除无线原因以外，应该还有更加主要的原因，因此我们在低速场景下进行测试，验证其RTP丢包率异常高与无线环境关系不大。

在高铁站台进行徒步测试，发现在站点区域RTP丢包率依然比较高，达到了8%左右。

统计分析站台的测试log，发现RTP丢包的规律如下：在本次测试中，共丢失了1770个RTP包，但是只有50个RTP丢包是连续发生的，1720个丢包都是只丢弃了1个包的情况，因此可以明确造成RTP丢包率异常高的原因并非无线环境。

原因有二：1）无线环境造成的丢包一般都是连续丢包，2）站台测试无线环境相对稳定。

2.5 RTP丢包空口详细分析由于本次测试未能跟踪eNodeB的log，因此采用无线的TX端和RX端两端进行联合分析。

TX端：分析发现，在RTP丢包的时候，TX端上发的包都是连续的，并且有ACK 的应答消息，因此可以判断，TX到eNodeB之间的链路没有问题，消息没有在上行的空口丢失。

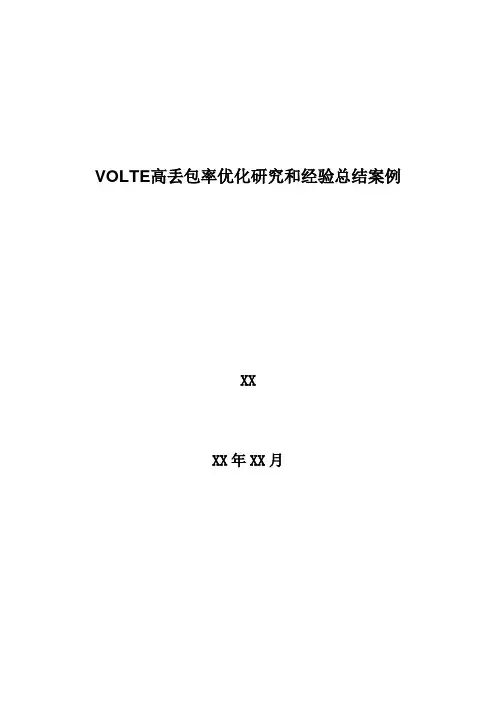

VOLTE高丢包率优化研究和经验总结案例XXXX年XX月目录VOLTE高丢包率优化研究和经验总结 (3)一、问题描述 (3)二、分析过程 (3)2.1、丢包的指标定义 (3)2.2、丢包的原理机制 (4)2.3、丢包率的影响因素 (5)2.4丢包率的优化思路 (5)三、优化案例 (8)3.1、小区下行质差导致丢包 (8)3.2、小区干扰导致丢包 (9)3.3、全网参数优化调整改善丢包 (12)四、经验总结 (14)VOLTE高丢包率优化研究和经验总结XX【摘要】为了提升VoLTE用户感知，从故障、无线环境、网络负荷、干扰等方面入手排查丢包原因，逐一推进直至问题闭环，做到对工作的流程化、可控化、精细化，总结归纳出相应的处理流程及思路，保障VoLTE用户良好业务感知，达到集团既定目标。

多方位的高丢包率问题处理定界思路，可以大大的提升问题解决速度，做到急用户之所急，提高用户使用感知。

加强网络指标监控，及时通报指标异常区域及TOPN小区，做到早发现早处理早解决问题。

【关键字】VOLTE高丢包小区、故障告警，无线环境，容量，参数【业务类别】优化方法、基础维护、VoLTE、参数优化。

一、问题描述随着VOLTE高清语音的快速普及、VOLTE用户数和业务量逐步增多，VOLTE丢包率对用户语音质量影响较大，为提升用户使用感知，珠海分公司无线中心现针对VOLTE上下行丢包问题进行分析并问题定位。

二、分析过程2.1、丢包的指标定义感知丢包率公式：上行感知丢包率：上行空口丢包率=空口上行用户面丢包数（QCI1）/PDCP层上行用户面流量包数（QCI1）下行感知丢包率：空口下行用户面丢包数（QCI1）/PDCP层下行用户面流量包数（QCI1）VOLTE语音质差小区定义：VOLTE上行高丢包小区：上行感知丢包率≥3%VOLTE下行高丢包小区：下行感知丢包率≥3%终端或者基站调度发出PDCP包后，由于空口质量问题导致在空口传输过程中丢失称为空口丢包。

经典案例-VoLTE掉话研究和实践总结Volte掉话研究和实践总结1概述随着Volte的不断放号，Volte用户不断增加，如何保持Volte用户在语音通话过程中不掉话将至关重要。

本文将介绍Volte语音掉话优化方法以及台州Volte掉话优化成果。

下图所示为挂机流程：Volte掉话定义如下：掉话率：（主叫掉话次数+被叫掉话次数）/(主叫呼叫建立成功次数+被叫呼叫建立成功次数)路测软件掉话定义：呼叫成功后，通话阶段收到RRCCONECTION RELEASE消息，挂机阶段QCI1承载没有释放，BYE REQUEST没有收到200 OK。

2影响Volte掉话的因素Volte掉话问题涉及到UE，EnodeB，EPS，IMS端到端网元，需要各个网元联合分析和定位具体原因。

影响Volte掉话的因素如下图所示：3Volte掉话定位思路首先确定是哪类原因引起的掉话，再根据触发异常的网元分析掉话原因。

Volte通话过程中网络侧下发RRC Release或者SIP信令异常等掉话问题，一般是由空口质量，切换失败，重建，流程冲突等原因造成，涉及端到端网元，因此定位根因需要端到端信令，下图是Volte 定位思路。

如上图所示，分析Volte掉话时，告警核查和参数核查是无条件执行的。

掉话是在通话阶段收到了RRC Release1、查看基站侧虚用户跟踪，若是基站触发的，查看S1口释放原因。

2、根据原因值结合基站日志进行分析。

3、若是MME触发的，则查看释放原因，联合MME分析。

QCI1承载没有删除1、查看QCI1承载删除是否有切换，TAU流程，若存在查看基站虚用户跟踪，EPC跟踪，分析流程交叉处理顺序是否合理。

2、若流程交叉无问题或是无流程冲突，则查看基站虚用户跟踪是否收到QCI1承载删除。

3、若基站收到QCI1承载删除，则分析基站为何没有下发给终端。

4、若基站没有收到QCI1承载删除，则查看MME/PGW/SGW是否收到PCRF指示删除QCI1承载。

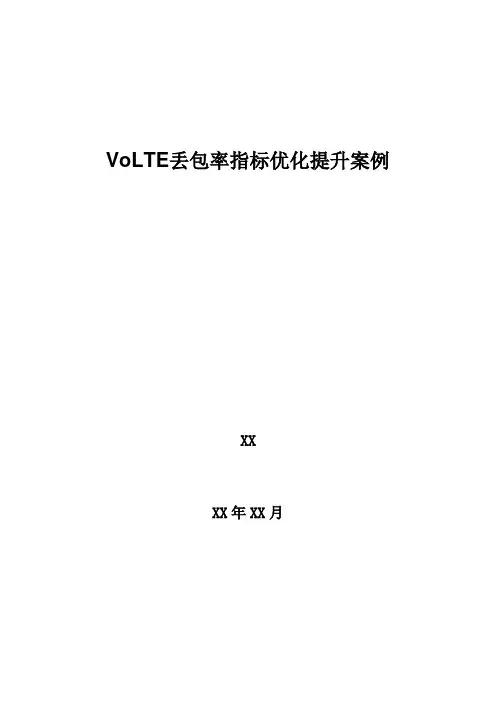

VoLTE丢包率指标优化提升案例XXXX年XX月目录一、问题描述 (3)1、高丢包定义： (3)2、丢包影响 (3)3、影响丢包的因素 (3)4、XX电信VoLTE丢包率总体情况 (4)二、分析过程 (5)1、VoLTE参数核查 (5)2、高干扰小区情况分析 (5)3、TTIBundling特性功能优化提升 (7)三、解决措施 (10)1、实施方案 (10)2、优化效果 (11)四、经验总结 (15)VoLTE丢包率指标优化提升案例XX【摘要】随着电信网络LTE用户不断提升，VoLTE承载语音越来越重要，随着VoLTE用户增长，VoLTE各项指标出现不同程度的波动。

XXVoLTE上下行丢包率全省排名靠后，影响用户感知，需重点优化。

【关键字】LTE用户、 VoLTE、丢包率【业务类别】优化方法、参数优化一、问题描述1、高丢包定义：VoLTE上行高丢包小区(语音):>5%且小区QCI为1的DRB业务PDCP SDU上行期望收到的总包数>1000。

VoLTE下行高丢包小区(语音):>5%且小区QCI为1的DRB业务PDCP SDU下行发送的包数>1000。

2、丢包影响丢包对VoLTE语音质量的影响较大，当丢包率大于10%时，已不能接受，而在丢包率为5%时，基本可以接受。

因此，要求IP承载网的丢包率小于5%。

VoLTE丢包率是MOS值的一个重要影响因素，严重的丢包影响通话质量，甚至导致掉话，导致用户感知降低。

3、影响丢包的因素影响VoLTE丢包的因素有故障告警、无线环境、大话务、传输、核心网、参数等多因素，详细如下:针对VoLTE丢包可进行关联分析的指标有:无线环境包括TA占比、MR弱覆盖、干扰、RRC重建、切换、邻区漏配等;容量包括:PRB利用率、单板利用率、CCE利用率、小区用户数等;4、XX电信VoLTE丢包率总体情况XXVoLTE丢包率指标排名仍相对靠后，为痛点难点，需重点优化。

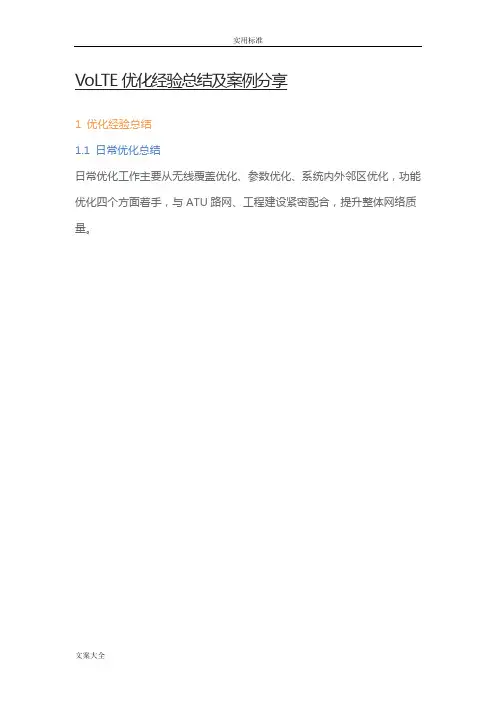

VoLTE优化经验总结及案例分享1 优化经验总结1.1 日常优化总结日常优化工作主要从无线覆盖优化、参数优化、系统内外邻区优化，功能优化四个方面着手，与ATU路网、工程建设紧密配合，提升整体网络质量。

1.2 RLC优先级优化现象：呼叫建立与切换过程冲突，专载被MME释放。

呼叫建立过程中专载建立与切换几乎同时发生，MME未收到NAS专载完成消息导致释放专载，终端回复invite580（也有上发CANCLE的情况），专载丢失形成未接通事件。

原因分析：QCI5设置的RLC优先级为2，高于SRB=2(传送NAS层消息)配置为3. 导致NAS的层3消息已经比MR要早，但是因为优先级比MR 和SIP低，未及时发送。

优化措施：降低QCI 5优先级，确保SIP消息及时上传，修改后此类问题改善明显。

1.3 QCI 5 PDCP DiscardTimer时长优化现象：终端业务建立过程中，出现SIP信息传递丢失的问题，导致收到网络下发的INVITE500或者580等原因值释放。

原因分析：UE在无线信道较差的情况下，SIP信令发送或接收不完整或者无法及时传递，导致IMS相关定时器超时而发起会话cancel。

经过分析，由于QCI5的pdcp 丢弃时长过小，在无线覆盖较差的地方，上行时延会变大，容易导致QCI5信令丢包。

优化措施：QCI5 PDCP DiscardTimer 由300ms 修改为无穷大优化效果：VoLTE无线接通率提升明显1.4 SBC传输协议TCP重传次数优化背景：被叫从2G返回4G后，主叫起呼，被叫首先bye消息，紧接着接连收到多条上一次呼叫的invite，被叫回复bye481\invite486\invite580，呼叫失败。

优化措施：爱立信SBC对TCP配置进行了修改：最大重传次数从15次改为5次，最大重传隔间从十几分钟改为15s，此类问题已解决。

1.5 系统间邻区优化LTE网络的GSM邻区关系根据工程参数、共站2G邻区同向小区继承进行规划，同时根据4G、2G道路测试数据匹配进行邻区补充：4G弱信号路段与2G拉网服务小区匹配：利用第三方拉网测试数据，将4G和2G拉网信号强度、经纬度、服务小区等信息导出。

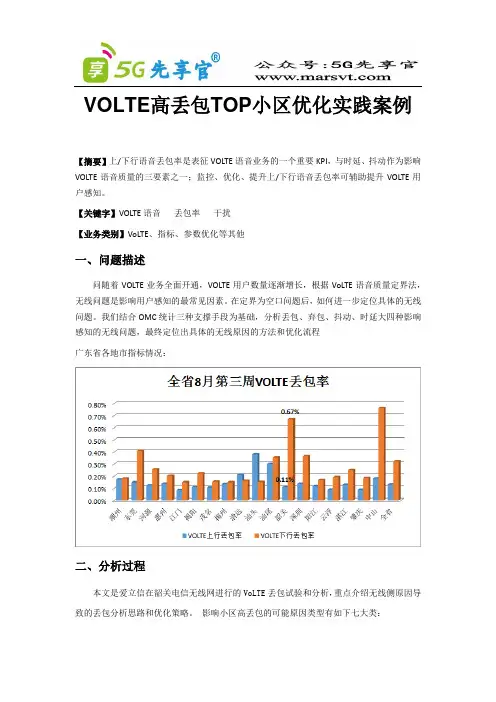

VOLTE高丢包TOP小区优化实践案例【摘要】上/下行语音丢包率是表征VOLTE语音业务的一个重要KPI，与时延、抖动作为影响VOLTE语音质量的三要素之一；监控、优化、提升上/下行语音丢包率可辅助提升VOLTE用户感知。

【关键字】VOLTE语音丢包率干扰【业务类别】VoLTE、指标、参数优化等其他一、问题描述问随着VOLTE业务全面开通，VOLTE用户数量逐渐增长，根据VoLTE语音质量定界法，无线问题是影响用户感知的最常见因素。

在定界为空口问题后，如何进一步定位具体的无线问题。

我们结合OMC统计三种支撑手段为基础，分析丢包、弃包、抖动、时延大四种影响感知的无线问题，最终定位出具体的无线原因的方法和优化流程广东省各地市指标情况：二、分析过程本文是爱立信在韶关电信无线网进行的VoLTE丢包试验和分析，重点介绍无线侧原因导致的丢包分析思路和优化策略。

影响小区高丢包的可能原因类型有如下七大类：•基站故障问题；•覆盖问题；•干扰问题；•切换参数&邻区问题；•容量问题；•重建导致；•终端问题；VoLTE语音丢包分析的思路从无线方面考虑也主要从以上的七大类方面出发，首先，需要登站查看基站是否存在故障告警之类，影响VoLTE性能相关的告警先要处理基站告警，其次是关注小区的覆盖率情况，可从MR覆盖率，现场测试验证，CTR分析覆盖等多方面来评估是否是弱覆盖引起的丢包问题，再次之就是从小区底噪排除干扰问题、切换参数、邻区配置、小区容量、传输等方面来一一排查。

2.1:相关参数介绍tReorderingDl ;This timer is used by the receiving end of Acknowledged Mode (AM) orUnacknowledged Mode (UM) Radio Link Control (RLC) entity in UE, to detect loss of downlink RLC protocol data units at lower layers.Dependencies: Not applicable for RLC TM. Only relevant when rlcMode is UM or AMChange takes effect: New connectionRange: 0, 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 85, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200, Default=35tReorderingUl :This timer is used by the receiving end of the Acknowledged Mode (AM) or Unacknowledged Mode (UM) Radio Link Control (RLC) entity in eNB, to detect loss of uplink RLC protocol data units at lower layers.Dependencies: Not applicable for RLC TM. Only relevant when rlcMode is UM or AMChange takes effect: Cell lock/unlockUnit: msRange: 0, 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 85, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200, Default=35三、解决措施通过丢包率TOP小区列表,发现韶关浈江莱斯大酒店_EPO_2小区丢包率较高,平均丢包率为24.76%,影响韶关丢包率;从引起丢包的原因分析,1、基站故障问题；小区无故障告警2、覆盖问题,小区MR覆盖为97.84%,不存在覆盖问题3、干扰问题；查看站点干扰情况,小区存在轻微干扰;4、切换参数&邻区问题；经参数核查站点不存在参数设置异常情况;5、容量问题;查看一周小区峰值下行PRB利用率为12.19%,不存在高负荷情况;6、重建导致；查看小区重建类指标正常；由于站点存在轻微干扰，无线环境不算非常好。

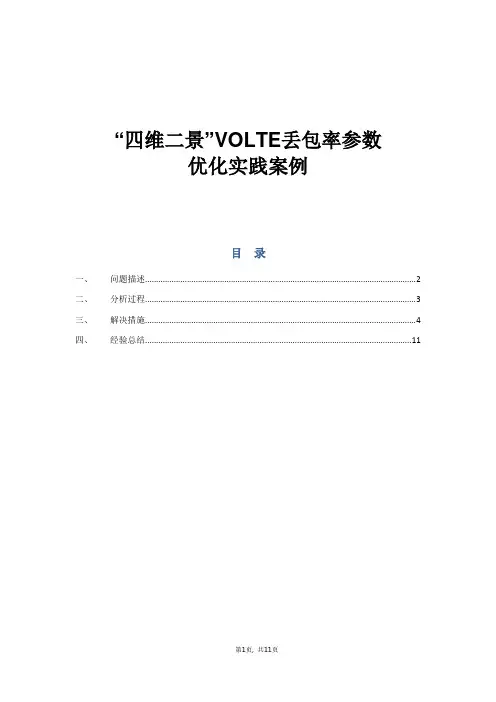

“四维二景”VOLTE丢包率参数优化实践案例目录一、问题描述 (2)二、分析过程 (3)三、解决措施 (4)四、经验总结 (11)“四维二景”VOLTE丢包率参数优化【摘要】VoLTE语音通话用户正在逐渐增多，其通话质量、用户感知成为主要优化方向。

目前无线问题导致的高丢包率是影响VoLTE用户感知的最主要因素之一，会出现通话断续、掉话等问题。

本案例主要通过”四维二景”优化法,选取出最适合地市的无线环境的的参数配置方案.【关键字】VOLTE丢包、VOLTE质差、通话断续、PDBOFFSET、pdcchTargetBlerVolte【业务类别】化化方法、VoLTE、流程类、参数优化一、问题描述自广东VOLTE试商用以后,网络发现VOLTE的问题越来越多,比较关注的重要指标VOLTE 质差率,从下表可以看出韶关VoLTE质差及RTP上行丢包两项指标排名都落后于全省均值VOLTE的指标优化迫在眉睫.二、分析过程1.1 VOL TE丢包原理介绍利用VOLTE用户面数据，分析语音包丢包情况，拟合通话中发生的单通、吞字和断续情况。

质差与单通、断续及吞字相关，本质上是丢包关联。

在广东VOLTE端到端SEQ平台，通过对用户面的5S分段按机器学习算法模型和阈值，检测出单通、吞字、断续。

具体语音感知检测规则如下：（1）单通：5秒分段RTP总丢包率超过80%，或没收到RTP包。

（2）吞字：5秒分段中连续20个RTP包丢包率超过60%。

（3）断续：5秒分段连续50个RTP包的丢包率超过60%。

吞字、断续采用滑窗、语音包和静默包识别等，实现语音问题精准识别。

当一通VOLTE通话有5S分段存在这三种情况就定义为质差通话，发生质差话单的用户就定义为质差用户。

质差话单占比可以反映该小区整体的VoLTE业务质量，质差用户占比可反映该小区VoLTE语音用户的整体感知情况，可以排除因个别用户多次质差话单导致的质差话单占比高的情况。

VOLTE质差归根到底就是通话过程中丢包的严重程度体现，故分析质差必须从丢包入手。

V o l t e丢包率优化方案一、概述随着市场推广,移动VOLTE用户逐步增多,Volte丢包率对用户语音质量影响较大,为提升用户感知,现针对VOLTE 上下行丢包进行优化,提升用户满意度。

二、Volte丢包率优化思路1、影响Volte丢包率的因素用户对语音质量的感知直接受语音编码、丢包、时延以及抖动影响。

语音编码：高速率编码消耗带宽大,低速率编码影响语音质量丢包：数据包丢失,会显着地影响语音质量时延：时延会带来语音变形和会话中断抖动：效果类似丢包,某些字词听不清楚2、Volte语音通话协议栈和接口映射从协议上看,一个Volte语音通话的参与网元主要有：UE、eNB、SGW、IMS,既有RAN侧网元,又有传统EPC侧网元,还有IMS侧网元。

其中在无线测我们需要重点关注的网元是UE和eNB以及UE和eNB之间的Uu接口。

即主要涉及的协议是PHY、MAC、RLC、PDCP。

需要注意的是,IMS侧的控制面协议,在EPC是以用户面数据形式进行传输的,在IMS侧才会被拆分成控制面和用户面。

Volte语音通话涉及的协议图：当前网络结构图：三、Volte丢包率优化目标梳理Volte语音通话中各设备的问题表现及对应的影响因素,即可明确无线优化手段：参数优化,覆盖优化,干扰优化,移动性能优化,邻区优化,容量优化,功能优化。

1、PDCP 层参数优化PDCP 是对分组数据汇聚协议的一个简称。

它是UMTS 中的一个无线传输协议栈,它负责将IP 头压缩和解压、传输用户数据并维护为无损的无线网络服务子系统 SRNS 设置的无线承载的序列号。

涉及参数：pdb 、pdboffset 、aqmmode 、 UlPdcpSduTimerDiscardEnabled 涉及的功能：TcpOptimization参数优化原理：通过修改相关参数,延长或缩短 PDCP 层的丢包定时器,从而控制丢包 具体步骤如下 参数优化建议：RLC RLC UM 接收实体设置了一个RLC PDC 重新排列的定时器,当检测到有收到PDU 时启动定时器,如果定时器超时,UM 接收实体将不再等待未接受的PDU,而是直接将接收缓冲区的PDU 重组为SDU 交给上层。

XX地市VOLTE质量提升优化总结目录1.质差小区优化背景 (3)2.质差小区优化思路 (3)2.1质差小区定义 (3)2.2质差小区优化思路 (3)3.质差小区原因分析 (5)4.VOLTE质差小区解决案例 (5)4.1语数分层承载优化案例 (5)4.2基于质量的异频切换优化案例 (8)4.3FDD 2T4T收发模式优化案例 (10)4.4传输高丢包导致高质差优化案例 (11)4.5基于ANR优化邻区案例 (13)4.6过覆盖小区调整电调下倾角优化案例 (16)5.质差小区优化成效 (17)6.质差小区优化总结 (18)1.质差小区优化背景为持续提升VoLTE语音质量，保持VoLTE语音质量领先优势，XX公司从解决VoLTE 质差入手，优先解决空口质差问题，重点从承载策略、质量切换、上行覆盖提升、传输问题排查、邻区及覆盖控制几个维度分析，与省公司联动完成VoLTE质量攻坚战。

2.质差小区优化思路2.1质差小区定义质差小区的筛选需满足4个条件。

筛选条件如下：1 总单据数大于720；2 “VoLTEtoVoLTE MOS小于3.0”或“VoLTEtoCS MOS值小于2.6”或“吞字、断续大于500ms”单据占所有单据的比例大于5%；3 上行丢包率大于1%；算法：(v2v丢包数(rtcp)+v2c丢包数(rtp))/上行总包数(rtp+rtcp)*100%；4 一周内同小区质差天数>3天2.2质差小区优化思路在现网VoLTE参数配置满足基线要求的前提下，要进一步提升现网语音用户感知，需要逐个对语音质差小区进行解决。

VoLTE是对称业务，容易表现出上行受限特征，需要重点关注上行丢包和质差：1、针对质差小区重点分析以下两个维度：上行质差话单占比>5%小区上行QCI1业务出现连续丢包的通话次数>100次/天2、针对这些小区，根据话统计算相关KPI；3、根据话统界定规则，快速识别每个小区的相应问题；4、按照下表中几个维度对排查方法，逐一排查优化。

传输丢包引起的VoLTE丢包案例目录一、问题描述 (3)二、分析过程 (4)三、解决措施 (4)四、经验总结 (5)传输丢包引起的VoLTE丢包案例【摘要】黄山屯溪区城区RCU拉网测试时发现Volte MOS质量差问题，数据显示无线环境良好，基站侧无告警，联系传输侧核查发现传输侧输入光功率过低，安排传输人员紧急排障后问题解决。

告警不仅存在于基站侧，也可能存在传输侧，所以在优化过程中需要对告警因素考虑其中。

【关键字】MOS值、丢包、误码【业务类别】优化方法、VoLTE一、问题描述黄山屯溪区城区RCU拉网测试时发现Volte MOS质量差问题，测试车辆行驶至滨江东路时，主叫UE占用HS-市区-喜来登酒店-HFTA-448842-54（PCI：40）信号RSRP=-66.44dbm左右，SINR=21.8db左右，无线环境良好，丢包率、误块率偏高且MOS值差。

二、分析过程从测试UE的RSRP以及SINR看无线环境良好，不存在无线方面的原因。

通过U2000网管进行告警查询，结果无告警，对现场多轮DT测试仍出现同样问题，排除终端问题，疑似设备存在隐形故障或者是传输方面问题。

下一步协调传输侧进行排查。

通知传输方核查，传输方反馈：与基站对接的PTN设备一切正常，没有告警；最后无线侧通过ping核心网用户面IP地址发现存在83.3%左右的丢包现象，PING查询脚本如下：PING:SN=7,SRCIP="7.183.53.22",DSTIP="192.168.0.49",CONTPING=DISABLE,APPTIF=NO;PING结果：三、解决措施通过传输方面通过逐级排查，确认为HS-市区-喜来登酒店1端口输入光功率过低（显示21.2dBm,参考值14.1dBm），安排传输人员紧急排障后问题解决。

效果验证：调整后上行丢包率从7.34%改善0.16%，MOS值从3.2左右提升至4.23左右，问题得到解决，复测图层如下：四、经验总结由于告警不仅存在于基站侧，也可能存在传输侧，所以在优化过程中需要对告警因素考虑其中，在问题优化处理起来更高效，网络保障更有力，才能实现未来Volte业务商用后的全面领先。

VOLTE优化经验总结（含5篇）第一篇：VOLTE优化经验总结优化经验总结1.1 日常优化总结日常优化工作主要从无线覆盖优化、参数优化、系统内外邻区优化，功能优化四个方面着手，与ATU路网、工程建设紧密配合，提升整体网络质量。

1.2 RLC优先级优化现象：呼叫建立与切换过程冲突，专载被MME释放。

呼叫建立过程中专载建立与切换几乎同时发生，MME未收到NAS专载完成消息导致释放专载，终端回复invite580（也有上发CANCLE的情况），专载丢失形成未接通事件。

原因分析：QCI5设置的RLC优先级为2，高于SRB=2(传送NAS 层消息)配置为3.导致NAS的层3消息已经比MR要早，但是因为优先级比MR和SIP低，未及时发送。

优化措施：降低QCI 5优先级，确保SIP消息及时上传，修改后此类问题改善明显。

1.3 QCI 5 PDCP DiscardTimer时长优化现象：终端业务建立过程中，出现SIP信息传递丢失的问题，导致收到网络下发的INVITE500或者580等原因值释放。

原因分析：UE在无线信道较差的情况下，SIP信令发送或接收不完整或者无法及时传递，导致IMS相关定时器超时而发起会话cancel。

经过分析，由于QCI5的pdcp 丢弃时长过小，在无线覆盖较差的地方，上行时延会变大，容易导致QCI5信令丢包。

优化措施：QCI5 PDCP DiscardTimer由300ms修改为无穷大优化效果：VoLTE无线接通率提升明显1.4 SBC传输协议TCP重传次数优化背景：被叫从2G返回4G后，主叫起呼，被叫首先bye消息，紧接着接连收到多条上一次呼叫的invite，被叫回复bye481invite486invite580，呼叫失败。

优化措施：爱立信SBC对TCP配置进行了修改：最大重传次数从15次改为5次，最大重传隔间从十几分钟改为15s，此类问题已解决。

1.5 系统间邻区优化LTE网络的GSM邻区关系根据工程参数、共站2G邻区同向小区继承进行规划，同时根据4G、2G道路测试数据匹配进行邻区补充：4G弱信号路段与2G拉网服务小区匹配：利用第三方拉网测试数据，将4G和2G拉网信号强度、经纬度、服务小区等信息导出。

杭州VoLTE丢包弃包分析方法与应用最佳实践总结1 概述VoLTE高清语音编码速率为23.85kbps，终端每20ms生成一个VoLTE 语音包（使用RTP实时流媒体协议传输），再加上UDP包头、IP包头，在应用层最终打包成IP包进行传输。

在无线空口，按照协议IP包进一步被转换成PDCP包，PDCP包就是空口传输的有效数据。

PDCP包在终端和基站间传输异常会导致应用层RTP包的丢失，从而引起语音感知差。

为实现VoLTE语音包(PDCP层)在终端与基站间的正常传输，则务必保证两个关键点：1)基站（或终端）不能丢弃PDCP包。

业务高负荷、质差引发重传都会大量消耗无线资源，若基站因为缺乏有效的无线资源无法完成对PDCP包的及时调度时，基站（或终端）会主动丢弃VoLTE语音包；2)空口不能丢失PDCP包。

弱覆盖，系统内干扰，系统外干扰都会引发无线网络质差，会直接导致VoLTE语音包在无线空口传输过程中出现丢失。

3 VoLTE“感知丢包”统计及优化流程为综合表征4G无线质量和VoLTE语音感知，定义感知丢包=空口丢包+基站弃包表征小区级无线质差。

感知丢包率公式：上行感知丢包率=上行空口丢包率=上行PDCP丢包数/上行PDCP总包数下行感知丢包率=(下行PDCP丢包数+下行PDCP弃包数)/下行PDCP总包数感知丢包主要表现在上行丢包、下行空口丢包以及下行弃包三个表象上，可以通过问题分析流程图定位相关问题，如故障、干扰、资源等方面。

4 弃包丢包原理机制4.1 基站（或终端）弃包原理在基站（或终端）在空口发送PDCP SDU之前，由于容量或空口质量问题，PDCP discardtimer定时器（目前配置为100ms）超时后会发生主动弃包。

例如基站调度了序列号为1/2/3/4/5共5个包，而4/5两个包因容量受限或空口质差在100ms内没有被调度出去，基站侧根据认为超过PDCP丢弃时长而主动丢弃，下行弃包率为2/5=40%。

阜阳VoLTE下行丢包率优化案例目录一、问题描述 (3)二、分析过程 (3)三、解决措施 (3)四、经验总结 (3)阜阳VoLTE下行丢包率优化案例【摘要】本文通过对阜阳长线局基站的丢包问题分析，经过现场测试和KPI指标分析，解决上行PUCCH干扰问题进行VolTE丢包率优化，为今后的VoLTE感知优化提供了一种思路。

【关键字】下行丢包率、DT测试【业务类别】VoLTE一、问题描述在VoLTE百日大会战中，阜阳长线局基站的2.1G小区FY-市区-长线局-HFTA-152078-137小区QCI1下行丢包率忙时达到80%，全天平均在50%左右，现场测试VolTE业务发现RTP丢包率在80%以上且频繁出现单通影响VoLTE用户感知，需要分析解决。

二、分析过程1、丢包统计方法在VoLTE的话务性能统计中，可以通过“空口丢包率”和“基站弃包率”两项指标来评估和分析VoLTE语音包在无线网络中的传输质量。

（1）空口丢包率终端或基站调度发出VoLTE语音包（PDCP层）后，由于空口质量问题导致在空口传输过程中丢失称为空口丢包。

空口丢包率=空口语音丢包数/总语音包数●上行空口丢包基站侧根据终端上发的PDCP SN序列号是否连续判断丢包的数量。

例如，终端发送了PDCP SN为1/2/3/4/5共5个包，而基站收到PDCP SN为1/2/3/5共4个包，那么基站侧统计的上行丢包率为1/5=20%。

●下行空口丢包下行语音空口丢包是基站根据终端在MAC层反馈的确认（ACK）/否认（NACK）消息进行统计的。

例如，基站向终端下发了1个PDCP 包，终端反馈否认消息表示未收到，基站再次重传，如果终端反馈确认消息，则表示终端已经收到，这个包不统计为丢包。

而如果经过多次重传终端仍然反馈否认消息，达到重传的最大次数后，基站则会统计为1个丢包。

（2）基站弃包率基站由于容量或空口质量导致无线资源受限，语音包因为在基站侧得不到及时调度，最终超过PDCP丢弃定时器而被基站丢弃的过程称为基站弃包。
