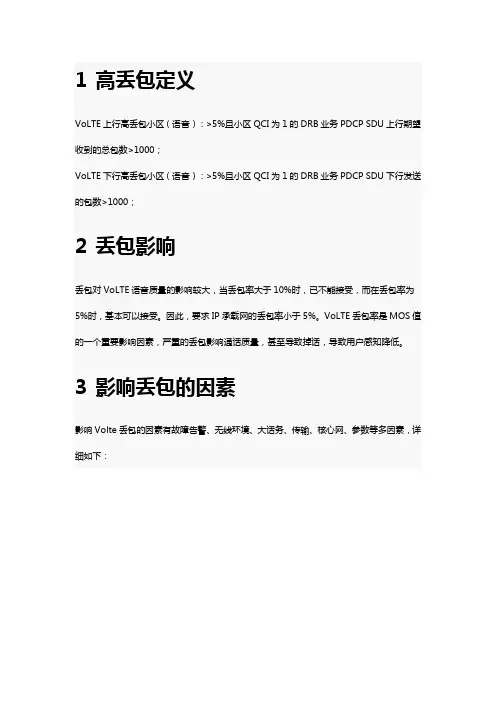

volte丢包率TOP小区处理

1高丢包定义VoLTE上行高丢包小区（语音）：>5%且小区QCI为1的DRB业务PDCP SDU上行期望收到的总包数>1000；VoLTE下行高丢包小区（语音）：>5%且小区QCI为1的DRB业务PDCP SDU下行发送的包数>1000；2丢包影响丢包对VoLTE语音质量的影响较大，当丢包率大于10%时，已不能接受，而在丢包率为5%时，基本可以接受。

因此，要求IP承载网的丢包率小于5%。

VoLTE丢包率是MOS值的一个重要影响因素，严重的丢包影响通话质量，甚至导致掉话，导致用户感知降低。

3影响丢包的因素影响Volte丢包的因素有故障告警、无线环境、大话务、传输、核心网、参数等多因素，详细如下：针对VoLTE丢包可进行关联分析的指标有：➢无线环境包括TA占比、MR弱覆盖、干扰、RRC重建、切换、邻区漏配等；➢容量包括：PRB利用率、单板利用率、CCE利用率、小区用户数等；1高丢包分析流程针对高丢包问题小区优化分析思路流程如下：2优化界定方案2.1故障告警核查问题小区及周边一圈层邻近小区是否存在影响业务的故障告警，若存在影响业务的故障告警，优先处理故障告警；影响业务的告警如下：处理建议：针对相应的故障进行故障处理。

2.2上行干扰小区级系统上行每个PRB上检测到的干扰噪声的平均值大于-110，即可判定该小区为上行干扰小区；干扰特征和干扰原因如下：干扰特征分类干扰原因整体抬升阻塞干扰其它其它干扰部分载波高谐波干扰滚降杂散干扰干扰器干扰器干扰MMDS MMDS干扰复合干扰（滚降+整体抬升）复合干扰（杂散+阻塞）复合干扰（MMDS+整体抬升）复合干扰（MMDS+阻塞）系统内干扰系统内干扰处理建议：结合现场进行干扰排查和处理。

2.3下行质差CQI 用以表示下行信道的质量，eNodeB 根据CQI 信息选择合适的调度算法和下行数据块大小，以保证UE 在不同无线环境下都能获取最优的下行性能。

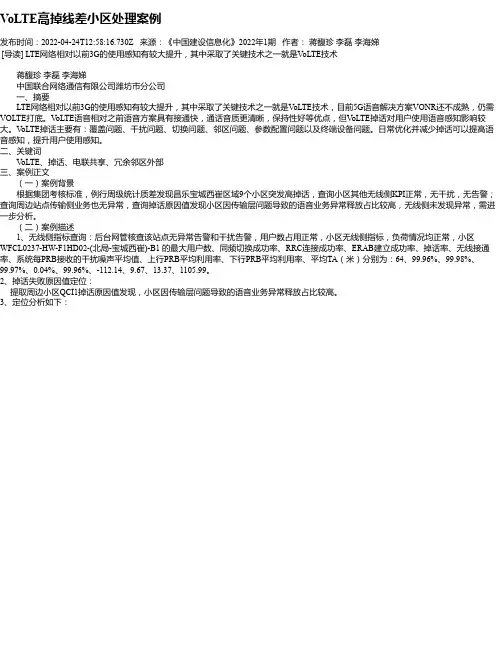

VoLTE高掉线差小区处理案例发布时间：2022-04-24T12:58:16.730Z 来源：《中国建设信息化》2022年1期作者：蒋馥珍李磊李海娣[导读] LTE网络相对以前3G的使用感知有较大提升，其中采取了关键技术之一就是V oLTE技术蒋馥珍李磊李海娣中国联合网络通信有限公司潍坊市分公司一、摘要LTE网络相对以前3G的使用感知有较大提升，其中采取了关键技术之一就是V oLTE技术，目前5G语音解决方案VONR还不成熟，仍需VOLTE打底。

V oLTE语音相对之前语音方案具有接通快，通话音质更清晰，保持性好等优点，但V oLTE掉话对用户使用语音感知影响较大。

V oLTE掉话主要有：覆盖问题、干扰问题、切换问题、邻区问题、参数配置问题以及终端设备问题。

日常优化并减少掉话可以提高语音感知，提升用户使用感知。

二、关键词V oLTE、掉话、电联共享、冗余邻区外部三、案例正文（一）案例背景根据集团考核标准，例行周级统计质差发现昌乐宝城西崔区域9个小区突发高掉话，查询小区其他无线侧KPI正常，无干扰，无告警；查询周边站点传输侧业务也无异常，查询掉话原因值发现小区因传输层问题导致的语音业务异常释放占比较高，无线侧未发现异常，需进一步分析。

（二）案例描述1、无线侧指标查询：后台网管核查该站点无异常告警和干扰告警，用户数占用正常，小区无线侧指标，负荷情况均正常，小区WFCL0237-HW-F1HD02-(北局-宝城西崔)-B1 的最大用户数、同频切换成功率、RRC连接成功率、ERAB建立成功率、掉话率、无线接通率、系统每PRB接收的干扰噪声平均值、上行PRB平均利用率、下行PRB平均利用率、平均TA（米）分别为：64、99.96%、99.98%、99.97%、0.04%、99.96%、-112.14、9.67、13.37、1105.99。

2、掉话失败原因值定位：提取周边小区QCI1掉话原因值发现，小区因传输层问题导致的语音业务异常释放占比较高。

VOLTE关于丢包率高优化处理总结一、问题描述上下行语音丢包率是是表征VoLTE业务的一个重要指标，与时延，抖动是影响VOLTE 语音质量的三大因素之一。

监控，优化，提升上下行语音丢包率可以辅助VOLTE用户语音感知质量的提升。

PDCP层丢包对语音感知影响 VOLTE业务与GU业务不同，LTE走PS域，通过不同QCI承载来进行QoS保障，影响其VOLTE语音质量的关键指标为丢包，时延，抖动，其中丢包对MOS值基本是线性分布，一般丢包率在1%以内，MOS分都比较好；一旦丢包率大于1%后，MOS分明显下降，语音质量将会受到影响。

提取指标发现LF_H_YY余舜宇集团voLTE语音下行丢包率高达5.27%，voLTE语音上行丢包率6.24%，严重影响网络指标。

二、问题分析丢包率定义和影响因素指标定义：VOLTE语音包关联指标分析举例如下：若出现PUSCH MCS0阶占比和PDSCH MCS0阶占比同时恶化，弱覆盖导致的可能性较大。

➢根据关键指标关联，分析用户数问题根据如下话统信息，判断终端所处小区的负载情况，判断是否小区语音负载大，导致不能及时调度用户，带来PDCP层丢包；➢空口丢包原理上行空口丢包统计原理：主要影响因素：上行调度不及时，如图中的1，会导致UE PDCP层的丢弃定时器超时，但现网值是集团规范值，不存在该问题。

空口传输质量差，如图中2，MAC层多次传输错误导致丢包。

➢上行空口丢包统计原理：主要影响因素：下行丢包基本上是用户处于小区弱覆盖区域。

➢常见PDCP层丢包原因总结➢常见PDCP层丢包处理总体思路➢VOLTE语音包分析常规动作1.KPI定义以及公式核查2.问题范围，KPI趋势和话统原因分析：通过话统排查丢包区域，确认是全网问题还是TOP小区问题，如果是TOP小区问题就需要进一步排查该小区的配置，操作记录和参数差异等。

还可以分析丢包的变化趋势，看一下是不是网络突变问题，找到时间节点，查看最近网络的大型操作记录入网络改造，参数修改等等原因。

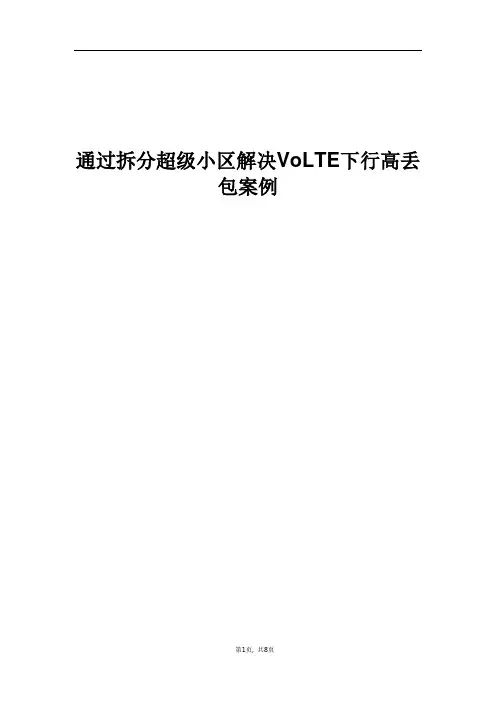

通过拆分超级小区解决VoLTE下行高丢包案例目录一、问题描述 (3)二、分析过程 (3)三、解决措施 (6)四、经验总结 (7)通过拆分超级小区解决VoLTE下行高丢包案例【摘要】目前下行QCI1 PDCP SDU高丢包是影响VoLTE用户感知最主要因素之一，为了提升全网VoLTE用户感知，芜湖电信一直在通过处理TOP小区降低全网下行丢包率。

影响下行QCI1 PDCP SDU高丢包的主要因素有基站故障（包括显性和隐性故障）、覆盖、干扰、负荷等，在日常优化处理时，可以主要针对这些方面进行优化调整，降低丢包率。

其中基站负荷问题较为严重突出，也较难解决。

很多超级小区的负荷都较高，导致QCI1的上行PDCP SDU 丢包率高，可以通过拆分超级小区的方式解决下行高丢包的问题，本文主要描述的就是通过拆分超级小区解决VoLTE下行高丢包的案例。

【关键字】下行QCI1 PDCP SDU丢包率，高负荷，拆分超级小区【业务类别】VoLTE一、问题描述7月10日 -11日，通过提取网管丢包指标，发现XY-WH-市区-东方龙城采薇苑-ZFTA-158660-180扇区下行QCI1 PDCP SDU丢包1768次，7月10日-11日下行QCI1 PDCP SDU 平均丢包率为0.17%，高于省公司考核标准，具体如表1:表1 XY-WH-市区-东方龙城采薇苑-ZFTA-158660-180扇区下行丢包情况二、分析过程优化思路：通过空口丢包指标判定该小区是否为高丢包小区，如果是，需要进行空口、基站排查、定位和优化。

通过对丢包小区从“故障”“干扰”“负荷”“覆盖”等方面入手，具体排查流程如图1：图1流程图（1）提取上下行丢包率指标的TOP小区；（2）匹配TOP小区是否告警；（3）匹配TOP小区的MR数据，若MR覆盖率<90%，先进行网络覆盖处理；（4）提取TOP小区的平均噪声干扰，若大于-110，先进行上行干扰处理；（5）根据路测数据，若路测中SINR较差，先进行下行干扰分析和处理；（6）判断小区负荷是否较高，若上下行PRB平均利用率大于60%，分析忙时和闲时丢包趋势，判断是否跟负荷强相关，如果强相关，则进行高负荷小区处理分析和处理。

VOLTE高丢包率优化研究和经验总结案例XXXX年XX月目录VOLTE高丢包率优化研究和经验总结 (3)一、问题描述 (3)二、分析过程 (3)2.1、丢包的指标定义 (3)2.2、丢包的原理机制 (4)2.3、丢包率的影响因素 (5)2.4丢包率的优化思路 (5)三、优化案例 (8)3.1、小区下行质差导致丢包 (8)3.2、小区干扰导致丢包 (9)3.3、全网参数优化调整改善丢包 (12)四、经验总结 (14)VOLTE高丢包率优化研究和经验总结XX【摘要】为了提升VoLTE用户感知，从故障、无线环境、网络负荷、干扰等方面入手排查丢包原因，逐一推进直至问题闭环，做到对工作的流程化、可控化、精细化，总结归纳出相应的处理流程及思路，保障VoLTE用户良好业务感知，达到集团既定目标。

多方位的高丢包率问题处理定界思路，可以大大的提升问题解决速度，做到急用户之所急，提高用户使用感知。

加强网络指标监控，及时通报指标异常区域及TOPN小区，做到早发现早处理早解决问题。

【关键字】VOLTE高丢包小区、故障告警，无线环境，容量，参数【业务类别】优化方法、基础维护、VoLTE、参数优化。

一、问题描述随着VOLTE高清语音的快速普及、VOLTE用户数和业务量逐步增多，VOLTE丢包率对用户语音质量影响较大，为提升用户使用感知，珠海分公司无线中心现针对VOLTE上下行丢包问题进行分析并问题定位。

二、分析过程2.1、丢包的指标定义感知丢包率公式：上行感知丢包率：上行空口丢包率=空口上行用户面丢包数（QCI1）/PDCP层上行用户面流量包数（QCI1）下行感知丢包率：空口下行用户面丢包数（QCI1）/PDCP层下行用户面流量包数（QCI1）VOLTE语音质差小区定义：VOLTE上行高丢包小区：上行感知丢包率≥3%VOLTE下行高丢包小区：下行感知丢包率≥3%终端或者基站调度发出PDCP包后，由于空口质量问题导致在空口传输过程中丢失称为空口丢包。

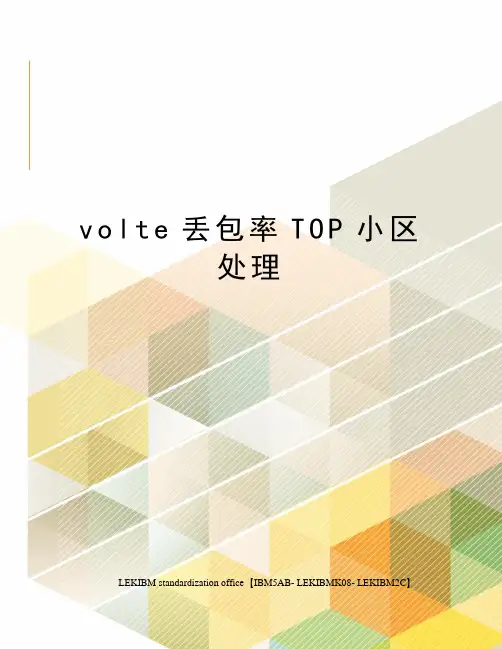

v o l t e丢包率T O P小区处理LEKIBM standardization office【IBM5AB- LEKIBMK08- LEKIBM2C】volte丢包率TOP小区处理2016年7月目录一、概述上下行语音丢包率是是表征VoLTE业务的一个重要指标，与时延，抖动是影响VOLTE语音质量的三大因素之一。

监控，优化，提升上下行语音丢包率可以辅助VOLTE用户语音感知质量的提升。

PDCP层丢包对语音感知影响VOLTE业务与GU业务不同，LTE走PS域，通过不同QCI承载来进行QoS 保障，影响其VOLTE语音质量的关键指标为丢包，时延，抖动，其中丢包对MOS值基本是线性分布，一般丢包率在1%以内，MOS分都比较好；一旦丢包率大于1%后，MOS分明显下降，语音质量将会受到影响。

丢包率定义和影响因素指标定义：VOLTE语音包关联指标分析举例如下：若出现PUSCH MCS0阶占比和PDSCH MCS0阶占比同时恶化，弱覆盖导致的可能性较大。

根据关键指标关联，分析用户数问题根据如下话统信息，判断终端所处小区的负载情况，判断是否小区语音负载大，导致不能及时调度用户，带来PDCP层丢包；空口丢包原理上行空口丢包统计原理：主要影响因素：上行调度不及时，如图中的1，会导致UE PDCP层的丢弃定时器超时，但现网值是集团规范值，不存在该问题。

空口传输质量差，如图中2，MAC层多次传输错误导致丢包。

上行空口丢包统计原理：主要影响因素：下行丢包基本上是用户处于小区弱覆盖区域。

常见PDCP层丢包原因总结常见PDCP层丢包处理总体思路VOLTE语音包分析常规动作1.KPI定义以及公式核查2.问题范围，KPI趋势和话统原因分析：通过话统排查丢包区域，确认是全网问题还是TOP小区问题，如果是TOP小区问题就需要进一步排查该小区的配置，操作记录和参数差异等。

还可以分析丢包的变化趋势，看一下是不是网络突变问题，找到时间节点，查看最近网络的大型操作记录入网络改造，参数修改等等原因。

VOLTE高丢包TOP小区优化实践案例【摘要】上/下行语音丢包率是表征VOLTE语音业务的一个重要KPI，与时延、抖动作为影响VOLTE语音质量的三要素之一；监控、优化、提升上/下行语音丢包率可辅助提升VOLTE用户感知。

【关键字】VOLTE语音丢包率干扰【业务类别】VoLTE、指标、参数优化等其他一、问题描述问随着VOLTE业务全面开通，VOLTE用户数量逐渐增长，根据VoLTE语音质量定界法，无线问题是影响用户感知的最常见因素。

在定界为空口问题后，如何进一步定位具体的无线问题。

我们结合OMC统计三种支撑手段为基础，分析丢包、弃包、抖动、时延大四种影响感知的无线问题，最终定位出具体的无线原因的方法和优化流程广东省各地市指标情况：二、分析过程本文是爱立信在韶关电信无线网进行的VoLTE丢包试验和分析，重点介绍无线侧原因导致的丢包分析思路和优化策略。

影响小区高丢包的可能原因类型有如下七大类：•基站故障问题；•覆盖问题；•干扰问题；•切换参数&邻区问题；•容量问题；•重建导致；•终端问题；VoLTE语音丢包分析的思路从无线方面考虑也主要从以上的七大类方面出发，首先，需要登站查看基站是否存在故障告警之类，影响VoLTE性能相关的告警先要处理基站告警，其次是关注小区的覆盖率情况，可从MR覆盖率，现场测试验证，CTR分析覆盖等多方面来评估是否是弱覆盖引起的丢包问题，再次之就是从小区底噪排除干扰问题、切换参数、邻区配置、小区容量、传输等方面来一一排查。

2.1:相关参数介绍tReorderingDl ;This timer is used by the receiving end of Acknowledged Mode (AM) orUnacknowledged Mode (UM) Radio Link Control (RLC) entity in UE, to detect loss of downlink RLC protocol data units at lower layers.Dependencies: Not applicable for RLC TM. Only relevant when rlcMode is UM or AMChange takes effect: New connectionRange: 0, 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 85, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200, Default=35tReorderingUl :This timer is used by the receiving end of the Acknowledged Mode (AM) or Unacknowledged Mode (UM) Radio Link Control (RLC) entity in eNB, to detect loss of uplink RLC protocol data units at lower layers.Dependencies: Not applicable for RLC TM. Only relevant when rlcMode is UM or AMChange takes effect: Cell lock/unlockUnit: msRange: 0, 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 85, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200, Default=35三、解决措施通过丢包率TOP小区列表,发现韶关浈江莱斯大酒店_EPO_2小区丢包率较高,平均丢包率为24.76%,影响韶关丢包率;从引起丢包的原因分析,1、基站故障问题；小区无故障告警2、覆盖问题,小区MR覆盖为97.84%,不存在覆盖问题3、干扰问题；查看站点干扰情况,小区存在轻微干扰;4、切换参数&邻区问题；经参数核查站点不存在参数设置异常情况;5、容量问题;查看一周小区峰值下行PRB利用率为12.19%,不存在高负荷情况;6、重建导致；查看小区重建类指标正常；由于站点存在轻微干扰，无线环境不算非常好。

volte丢包率TOP小区处理2016年7月目录一、概述 (3)二、volte丢包率高TOP小区处理流程 (8)三、丢包率高TOP小区处理案例 (8)1．选择丢包率高TOP小区 (8)2．提取相关联指标项 (9)3. 实施处理 (9)3.1 下行丢包率高TOP小区处理 (9)3.2 上行丢包率高TOP小区处理 (11)四、TOP小区处理总结 (12)一、概述上下行语音丢包率是是表征VoLTE业务的一个重要指标，与时延，抖动是影响VOLTE 语音质量的三大因素之一。

监控，优化，提升上下行语音丢包率可以辅助VOLTE用户语音感知质量的提升。

PDCP层丢包对语音感知影响VOLTE业务与GU业务不同，LTE走PS域，通过不同QCI承载来进行QoS保障，影响其VOLTE 语音质量的关键指标为丢包，时延，抖动，其中丢包对MOS值基本是线性分布，一般丢包率在1%以内，MOS分都比较好；一旦丢包率大于1%后，MOS分明显下降，语音质量将会受到影响。

丢包率定义和影响因素指标定义：VOLTE语音包关联指标分析举例如下：若出现PUSCH MCS0阶占比和PDSCH MCS0阶占比同时恶化，弱覆盖导致的可能性较大。

根据关键指标关联，分析用户数问题根据如下话统信息，判断终端所处小区的负载情况，判断是否小区语音负载大，导致不能及时调度用户，带来PDCP层丢包；空口丢包原理上行空口丢包统计原理：主要影响因素：上行调度不及时，如图中的1，会导致UE PDCP层的丢弃定时器超时，但现网值是集团规范值，不存在该问题。

空口传输质量差，如图中2，MAC层多次传输错误导致丢包。

上行空口丢包统计原理：主要影响因素：下行丢包基本上是用户处于小区弱覆盖区域。

常见PDCP层丢包原因总结常见PDCP层丢包处理总体思路VOLTE语音包分析常规动作1.KPI定义以及公式核查2.问题范围，KPI趋势和话统原因分析：通过话统排查丢包区域，确认是全网问题还是TOP小区问题，如果是TOP小区问题就需要进一步排查该小区的配置，操作记录和参数差异等。

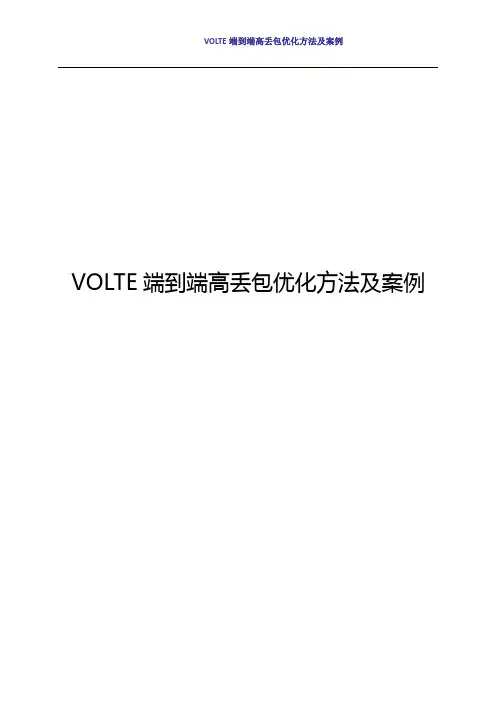

VOLTE端到端高丢包优化方法及案例目录1概述 (3)2语音质量问题定位方法 (3)2.1 高丢包小区定义 (3)2.2 多维度语音质量定界方法 (4)3VOLTE高丢包优化思路 (7)3.1 覆盖问题 (9)3.2 干扰问题 (9)3.3 切换问题 (10)3.4 容量问题 (10)4高丢包小区优化案例 (11)4.1 邻区漏配导致高丢包问题 (11)4.2 下倾不合理导致高丢包问题 (14)5高丢包小区优化总结 (15)1概述VoLTE作为LTE网络实现语音通话的最终方案，其通话质量、用户感知成为主要关注方向。

目前无线问题导致丢包是影响VoLTE用户感知的最主要因素之一，为迎接VoLTE商用，小区级的相关统计值可以作为日常优化工作的抓手以提升全网VOLTE语音感知。

目前VoLTE业务在完整性即通话质量方面仍然有大量的问题需要解决，需要摸索出一套语音质量问题定界定位方法，指导今后的VoLTE语音质量提升优化工作。

2语音质量问题定位方法2.1 高丢包小区定义高丢包小区定义：该指标定义为eNodeB成功接收到的PDCP SDU和预期接收到PDCP SDU的比率。

当SDU由于RLC达到最大重传次数被丢弃或：PDCP层从RLC 层接收SDU，检测到序列号不连续时统计为丢包。

以下三种情况进行统计为SDU包数：（1）PDCP SDU全部分片复用的TB块都得到HARQ ACK时（2）PDCP层从GTPU层接收SDU（3）PDCP层发送SDU给GTPU 时。

2.2 多维度语音质量定界方法为了提升全网VoLTE语音感知，利用海量用户面数据从“丢包”、“抖动”、“时延”、“编码”四个维度，精准定界端到端链路中“IMS”、“EPC”、“CS”“终端”、“空口”五域的问题，聚焦在“单通”、“断续”、“音质（主要指编码速率高低对音质的影响）”三个影响用户感知的现象，VoLTE语音质量全面可量化、可视化、可控化。

①IMS域：IMS域的SBC网元是VoLTE语音包传输的必经之路，通过对比SBC两侧SGi口语音媒体面数据，可有效分析语音包在通过SBC网元前后的丢包情况。

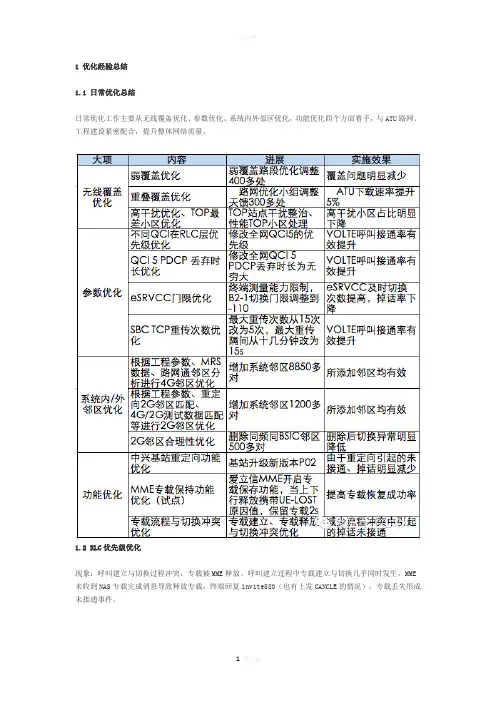

1 优化经验总结1.1 日常优化总结日常优化工作主要从无线覆盖优化、参数优化、系统内外邻区优化，功能优化四个方面着手，与ATU路网、工程建设紧密配合，提升整体网络质量。

1.2 RLC优先级优化现象：呼叫建立与切换过程冲突，专载被MME释放。

呼叫建立过程中专载建立与切换几乎同时发生，MME 未收到NAS专载完成消息导致释放专载，终端回复invite580（也有上发CANCLE的情况），专载丢失形成未接通事件。

原因分析：QCI5设置的RLC优先级为2，高于SRB=2(传送NAS层消息)配置为3. 导致NAS的层3消息已经比MR要早，但是因为优先级比MR和SIP低，未及时发送。

优化措施：降低QCI 5优先级，确保SIP消息及时上传，修改后此类问题改善明显。

1.3 QCI 5 PDCP DiscardTimer时长优化现象：终端业务建立过程中，出现SIP信息传递丢失的问题，导致收到网络下发的INVITE500或者580等原因值释放。

原因分析：UE在无线信道较差的情况下，SIP信令发送或接收不完整或者无法及时传递，导致IMS相关定时器超时而发起会话cancel。

经过分析，由于QCI5的pdcp 丢弃时长过小，在无线覆盖较差的地方，上行时延会变大，容易导致QCI5信令丢包。

优化措施：QCI5 PDCP DiscardTimer由300ms修改为无穷大优化效果：VoLTE无线接通率提升明显1.4 SBC传输协议TCP重传次数优化背景：被叫从2G返回4G后，主叫起呼，被叫首先bye消息，紧接着接连收到多条上一次呼叫的invite，被叫回复bye481invite486invite580，呼叫失败。

优化措施：爱立信SBC对TCP配置进行了修改：最大重传次数从15次改为5次，最大重传隔间从十几分钟改为15s，此类问题已解决。

1.5 系统间邻区优化LTE网络的GSM邻区关系根据工程参数、共站2G邻区同向小区继承进行规划，同时根据4G、2G道路测试数据匹配进行邻区补充：4G弱信号路段与2G拉网服务小区匹配：利用第三方拉网测试数据，将4G和2G拉网信号强度、经纬度、服务小区等信息导出。

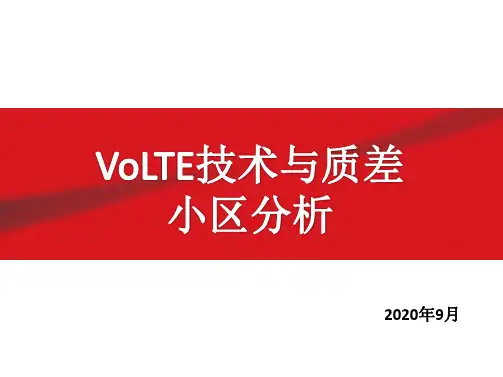

2020年9月
目录
✓
Volte基本概念 Volte关键技术 Volte质差小区
案例分析
Volte基本概念
目录
✓
Volte基本概念 Volte关键技术 Volte质差小区影响因素
案例分析
目录
✓
Volte关键技术
目录
✓
Volte关键技术
目录
✓
Volte关键技术
目录
VoLTE指标分析 掉话恶化分析
邻区关系分析
指标发现下行丢包质差TOP小区 XXFHO1566_0
提取COUNTER原因值，定位切 换流程失败导致高掉话
提取两两小区对，定位切换失败 小区
掉话率
1.10%
E_RAB异常释放次数
5.75
问题定位 问题解决
核查邻区参数，定位外部参数不 一致
执行外部参数一致性优化脚本
0.24%
正常
优化建议
优化前
优化后
引起高丢包的无线侧原因众多日常优化需结合话统，根据小区实际
位置周边环境，做出合理的RF优化加参数优化。
QCI1接通98.5率9
%
97.89 %
案例3：重叠覆盖导致下行高丢 包
问题描述：ZZ小区QCI1下行丢包率连续3天高于 1%,为质差TOP小区。 问题分析：该小区存在重叠覆盖及MOD3干扰问 题，且MOD3干扰比例为23%，干扰比例较高。 处理建议：将ZZ小区方位角310度调整为330度， 机械下倾角2度调整为3度；控制覆盖，减少重叠覆 盖度，调整后指标改善明显。
下行丢包率
1.12
%
0.80
%
优化前
优化后
优化前
优化后
通过话统数据分析，如存在弱覆盖、重叠覆盖及MOD3干扰问题，建议优先进行RF优化调整，做好基础网络夯实

VOLTE上行丢包率优化思路及解决方案目录1问题分析 (1)1.1V oLTE网管丢包率指标定义 (1)1.2上行丢包原理 (2)1.3丢包优化流程与思路 (2)2分场景优化 (5)2.1覆盖类场景优化 (5)2.1.1VOLTE上行覆盖增强 (5)2.1.2天馈调整及功率优化 (6)2.2高话务场景优化 (7)2.2.1PDCCH CCE初始比例优化 (7)2.2.2ROHC功能开启 (8)2.3上行干扰场景优化 (11)2.3.1基于干扰的动态功控 (11)2.4频繁切换场景优化 (13)2.5其他功能及参数优化 (15)2.5.1PDCP层参数优化 (15)2.5.2RLC重排序定时器 (16)2.5.3包聚合关闭 (16)3总结 (19)【摘要】随着VOLTE业务的快速普及，VOLTE用户数和业务量都进入了快速上涨期，用户对语音质量要求越来越高，单通、吞字、双不通等严重影响用户感知，制约着4G业务的发展。

其中“空口丢包”和“基站丢包”指标可有效表征VOLTE 语音感知，减少“空口丢包”和“基站丢包”是VOLTE语音质量优化提升的重要方向。

本文将对Volte上行QCI1丢包率优化展开全面论述。

【关键词】全面商用、QCI1上行丢包率、语音质量1问题分析1.1VoLTE网管丢包率指标定义1.2上行丢包原理VOLTE高清语音编码速率为23.85kbps，终端每20ms生成一个VOLTE语音包（使用RTP实时流媒体协议传输），再加上UDP包头、IP包头、在应用层最终打包成IP包进行传输。

在无线空口，按照协议IP包进一步被转换成PDCP包，PDCP 包就是空口传输的有效数据，PDCP包在终端和基站间传输异常会导致应用层RTP 包的丢失，从而引起语音感知差。

eNodeB的PDCP层接收语音包时如果检测到语音包的SN号不连续，则认为出现丢包。

上行丢包主要原因：1)大TA/PHR受限、SR漏检、DCI漏检、RLC分段过多、上行调度不及时（上图① ）会导致UE PDCP层丢弃定时器超时丢包；2)空口传输质量（上图② ）差，MAC层多次传输错误后，失败导致丢包；3)配置的PDCP层discard timer过小，SR周期过大存在UE得不到及时调度，导致PDCP超时丢包。

问题分类
运用场景 RF优化： 1）天馈调整减少重叠覆盖、越区覆盖； 2）天线权值、增加功率改善弱覆盖； 3）漏配邻区处理； 4）频繁切换处理； 5）mod3干扰处理； 高干扰（针对全网开启） 针对同覆盖业务量或激活用户数不均衡小区 大话务 大话务（地铁大话务场景） 高掉话TOP小区 高掉话TOP小区
参数类 无线环境较差，高掉话TOP场景
无线链路失败延迟释放定时器
基于语音质量的SRVCC切换
、网络负载自适应调节UE业务速率，改善覆盖，减少上行功率受限，提高信道质量较差时的语音感知(针对全网开启) AMRC 高掉话TOP小区 邻区关闭4-2切换后，会走CCO切换（针对全网开启） 高掉话TOP小区 事件发生到上报的时间差 CCO功能开关
优化手段
覆盖类
干扰类 容量类
QCI1 Ni频选调度 负荷均衡 延迟调度 语音BSR优先级功能 覆盖切换：B2_1门限 覆盖切换：B2_2门限
该参数根据用户常规进行业务的体验以及运营商 接收eNB主动释放用户的时间确定，该值越大， 用户进入RLF状态后，eNB延迟释放Ue的时间越 长；该值越小，用户进入RLF状态后，eNB延迟释 放Ue的时间越短（针对高掉话TOP小区开启）。
打开
8 10 打开 10s 320ms
关闭 开启
GSM ANR功能
运用风险
开，采用盲切换的方式），2（算法打开，基于测量）
影响eSRVCC切换成功率 影响eSRVCC切换成功率
影响丢包率
影响丢包率
影响eSRVCC呼叫占比 影响eSRVCC切换成功率
参考语音呼叫中无IMS彩铃业务条件下摘机时长，超过此配置后易导致呼叫过程中 UE被释放，摘机时需 延迟释放定时器
ANR功能

VoLTE丢包率优化指导手册本文针对弱覆盖、干扰、切换差、大话务等造成VoLTE高丢包的4大类主要原因，分别从分原因处理高丢包小区、利用质量切换和功控调优等策略提升网络级指标、运用新功能针对性改善特性区域指标等方面，开展VoLTE丢包分析和优化，根据优化成果，总结了VoLTE 丢包优化方法，以供日常丢包优化工作中使用，提高优化效果和处理效率。

1. 基于劣化原因快速处理VOLTE高丢包小区1.1. VoLTE高丢包问题原因分析通过统计分析日常督办VoLTE高丢包小区问题原因，主要存在4方面，分别为弱覆盖、干扰、切换问题和高话务造成的资源受限，4类问题小区占比分别达87.5%、3.55%、2.13%、1.7%。

而在TDD制式中，VoLTE上行覆盖受限和资源受限问题较突出，在分析高丢包小区时，重点需定位上行弱覆盖、上行干扰、切换及上行CCE等资源受限问题，先通过参数优化，快速降低丢包率，改善语音感知。

现网VoLTE高丢包小区4类主要原因：➢大话务，资源受限，导致大量CCE分配失败；➢弱覆盖场景（现网的主要问题是上行弱覆盖）；➢上行干扰➢切换问题（包括切换失败、乒乓切换、切换不及时、邻区缺失等）2022-4-26 第1页, 共34页1.2. 高丢包小区劣化原因的定义和识别处理VoLTE高丢包小区的第一步是要对丢包原因进行定位。

将上述的4类丢包原因定义为4个劣化场景，通过MR大数据关联分析，并结合前期已优化解决小区详情，找到小区劣化场景识别标准和方法，可大大提高问题分析效率。

场景定义：空口的丢包主要为弱覆盖，干扰和大话务、切换差4种场景，每种场景会有对应的外在表现，通过网管的相关指标可以识别。

识别思路如下：➢上行弱覆盖场景下，PUSCH PRSP<-124dBm比例打，同时CCE聚合比例和上行iBler也变大；MR统计时，主要表现为无上行干扰但小区PUSCH SINR低于0dBm的比例和PHR<0占比较高。

丢包率及高丢包小区占比优化指导书丢包率及高丢包小区占比优化指导书一、概述VOLTE高清语音编码速率，每20ms产生一个RTP包，再加上UDP包头、IP包头，在应用层最终打包成IP包进行传输。

在无线空口，安装UU口协议IP包进一步被转换成PDCP包，即空口传输的有效数据，目前OMC统计的丢包即PDCP层丢包。

终端或者基站调度发出PDCP包后，由于空口质量问题导致在空口传输过程中丢失称为空口丢包。

除了空口丢包外，终端或者基站在调度PDCP包时，由于容量或者空口质量问题，在PDCP discardtimer 定时器超时后会主动丢弃该PDCP包，即主动丢包。

二、考核指标定义语音丢包率=（发送数据包数-接收数据包数）/发送数据包数*100%华为网管指标定义：上行丢包率=[小区QCI为1的DRB业务PDCP SDU上行丢弃的总包数]/[小区QCI为1的DRB业务PDCP SDU上行期望收到的总包数]；下行丢包率=[小区QCI为1的DRB业务PDCP SDU下行空口丢弃的总包数]/([QCI为1的业务PDCP层下行丢弃的业务SDU数]+[小区QCI为1的DRB业务PDCP SDU下行发送的包数])；网优平台指标定义：空口上行平均丢包率=∑(分段上行PDCP采样点数*分段上行平均PDCP丢包率)/∑(分段上行PDCP 采样点数) QCI=1；空口下行平均丢包率=∑(分段下行PDCP采样点数*分段下行平均PDCP丢包率)/∑(分段下行PDCP 采样点数) QCI=1；空口上行高丢包小区占比=采样点大于500且上行丢包率>=1%的小区数/采样点大于500的小区数；空口下行高丢包小区占比=采样点大于500且下行丢包率>=1%的小区数/采样点大于500的小区数；三、组织结构及优化流程组织结构省网络部：对全省MR各项相关指标考核总体负责以及用户感知提升，对各优化方案进行审查，确保网络正常运行。

省专项专题优化员：负责提出优化方案，并安排各方案落地时间，督促地市按照优化方案在行业规定时间内实施操作，并对地市指标进行跟踪监控。

TOP筛选条件◆当日掉话次数大于3次为TOP小区◆一周内出现3次TOP小区为高掉话TOP小区TOP分析方法手段掉话问题掉话原因分析➢按照掉话分子，按原因值提取相关计数器进行分析；➢检查站点是否存在邻区漏配或者配置不合理，导致无法及时切换出而吊死，引发掉线；➢小区存在异频邻区时，需要核查异频切换类相关A2、A3配置门限是否合理；➢检查小区是否存在超远覆盖，导致覆盖孤岛，无法及时切换到周边基站，可通过后台信令跟踪，观察测量报告，补齐漏配的邻区，随后及时对覆盖进行控制；➢对于弱覆盖引起的掉线，若终端处于覆盖边缘，周围无可用LTE小区，可以合理添加异系统邻区，合理配置重定门限，及时重定向到异系统，减少掉线。

➢关注小区无线环境，分析是否NI过高；➢关注影响业务的故障类告警；掉话Context归类如下：●ENB由于S1链路故障发起释放分为三类◆Context释放，Gtpu ErrInd触发释放：主要是核心网参数问题，部分原因是TAC边界不和导致，可以优化TAC边界◆Context释放，Path故障触发释放：传输故障导致，需核查传输◆Context释放，光口故障触发释放：光口、S1链路故障等原因，推维护处理●Context释放，ENB切换失败引发释放：检查切换参数、功率参数、定时器设置；●Context释放，由于小区关断或复位引发释放：检查掉线对应时间段内基站小区故障类告警●Context释放，ENB由于其他原因引发释放：容量等其他问题；●Context释放，ENB重建立失败导致释放：检查小区NI是否过高，RS功率设置是否偏小，检查现场无线环境，开启X2口进行优化（重建立如果在目标基站没有上下文，重建肯定失败）；●ENB空口失败引发释放次数分四类◆ERAB释放，空口定时器超时：检查CPU负荷，同时在线用户数是否偏高，如是可增加SR信道配置容量进行优化，排除MR开启时间段内计时器增多，提故障交研发处理；◆ERAB释放，空口质量差触发RLF：检查无线环境是否存在弱覆盖、模三干扰、越区覆盖、底噪偏高、基站存在故障；◆ERAB释放和RLC达到最大重传次数：检查RLC参数设置，排除MR开启时间段内计时器增多，提故障交研发处理；◆ERAB释放，PDCP完整性保护失败：检查加密完保参数设置，排除MR开启时间段内计时器增多，提故障交研发处理；Context整理情况如下：切换问题：切换分为切换准备阶段和切换执行阶段切换准备阶段多由外部邻区参数配置错误（邻区配置正确）或者切换准备目标基站故障引起。
