核电厂数字化仪表与控制系统的应用现状与发展趋势1. 引言1.1 背景介绍核电厂作为清洁能源的重要组成部分，在电力生产中起着至关重要的作用。
随着数字化技术的不断进步和应用，核电厂数字化仪表与控制系统也逐渐成为核电行业的研究热点。
数字化仪表与控制系统的应用可以提高核电厂的效率、安全性和可靠性，降低运营成本，实现智能化管理。
深入研究核电数字化仪表与控制系统的应用现状和发展趋势，对推动核电行业的发展具有重要意义。
在此背景下，本文旨在分析核电数字化仪表与控制系统的应用现状，探讨其发展趋势，探讨数字化技术对核电行业的影响，并提出面临的挑战和解决方法，为政府和企业提供参考，推动核电数字化技术的应用和发展。
1.2 问题提出核电厂数字化仪表与控制系统的应用现状与发展趋势引言：随着数字化技术的不断发展和应用，核电厂的数字化仪表与控制系统也日益受到关注。
当前在核电行业中仍存在一些问题和挑战，例如老旧设备的更新换代、数字化技术的推广应用等方面还存在一定的困难。
需要对核电厂数字化仪表与控制系统的应用现状进行深入研究，分析其发展趋势，以及数字化技术对核电行业的影响，以便为未来的发展提供科学的指导和建议。
1.3 研究目的研究目的是探讨核电厂数字化仪表与控制系统的应用现状及发展趋势，深入分析数字化技术对核电行业的影响，并提出未来发展中可能面临的挑战与解决方法。
通过对当前数字化技术在核电厂中的具体应用进行深入研究，旨在为核电厂数字化仪表与控制系统的未来发展方向提供指导，促进该领域的技术创新和进步。
本研究也旨在引导政府和企业共同努力推动核电数字化技术的应用，促进核电行业的可持续发展和提升。
通过对数字化技术在核电领域中的实际应用情况进行全面调研和分析，为未来核电数字化仪表与控制系统的普及和完善提供参考和建议，为核电行业的发展注入新的动力和活力。
2. 正文2.1 核电数字化仪表的应用现状核电数字化仪表是指采用先进的数字化技术和智能化系统，对核电厂内的各种参数进行监测、测量和控制，实现对核电厂运行状态全面了解和精准控制的设备。
核电厂仪表与控制第一章：1.压水堆核电厂主要由核反应堆、一回路系统、二回路系统和其他辅助系统组成。
2.核电厂仪表与控制系统的功能可以归纳为三种：监视功能、控制功能、保护功能。
3.控制功能包括：1)反应堆控制系统：包括反应性控制、功率水平控制和功率分布控制。
2)蒸汽旁路排放控制系统：为了解决核岛和常规岛发生功率失配而设置的，它是功率控制系统的辅助系统，在常规岛发生短暂事故时，为了不使反应堆停堆，可将其功率由蒸汽旁路排放系统吸收。
3)稳压器压力和液位调节系统：为了调节维持一回路的工作压力不变，同时能保持一回路内水温和化学成分的均匀性。
4)蒸汽发生器水位调节系统：作用是保证使蒸汽发生器二次侧水位维持在整定值上，以便消除各种扰动，保证二回路系统的正常运行。
5)汽轮机调节系统：通过调节汽轮机进气阀对机组实施功率控制和频率控制等。
4.对安全级设备，必须制定清晰、完整、明确的技术规格书，在设计、制造、安装和运行的全过程都根据此规格书检查仪表及其供电设备。
第二章：1.自动控制是一门理论性很强的工程技术学科，自动控制原理是该学科的基础理论。
所谓自动控制就是在没有人直接参加的情况下，利用控制装置使被控制对象自动地按照预定的规律运行或变化。
2.如果系统的输出量与输入量之间不存在反馈，则叫做开环控制系统。
凡是系统输出量对控制作用能有直接影响的系统，都叫做闭环控制系统。
3.一般闭环控制系统：P94.阶跃相应的几个动态性能指标:调节时间Ts：也称为过度过程时间。
指响应曲线从输入信号开始，到最后进入偏离给定值的误差为±5%（或±2%）范围为Δ，并且不再越出这个范围的时间，记作Ts.调节时间是衡量控制系统快速性指标。
衰减比n和衰减率φ：衰减比表示振荡过程衰减的程度，是衡量过度过程稳定程度的动态指标。
5.前馈控制的原理是：当系统受到扰动时，立即从扰动作用取得信息，并以此通过控制器产生控制作用，以消除扰动时被控制量的影响。
1.核电厂控制分为两部分：反应堆功率控制、过程控制。
2.过程控制主要是指对热传输的压力、液位、流量等控制以及二次冷却剂和汽轮机及旁排等的控制。
3.调节核电厂功率的手段有功率补偿棒组、温度调节棒组、硼溶液的稀释和加硼。
4.大多数核电厂功率运行的控制方案采用的是漂移一回路平均温度的折中方案。
5.控制棒根据用途的不同，分为安全棒、补偿棒、调节棒。
6.稳压器压力调节的控制手段有稳压器水空间内电加热器的加热、稳压器顶部的喷雾器的冷却、安全阀组的保护排放。
7.蒸汽发生器水位受到很多因素影响，它取决于反应堆冷却剂温度、蒸汽流量、给水温度和给水流量。
8.正常情况下，蒸汽发生器给水流量由给水泵和给水调节阀控制，蒸汽流量则取决于向汽轮机输送的蒸汽流量，但此流量还受到一回路传递热量而产生的蒸汽产量限制。
9.汽轮机调节系统通过调节汽轮机进汽阀来调节汽轮机进汽量来实现调节目的。
10.通过调节汽轮机进汽阀对机组实施功率控制、频率控制、压力控制、应力控制。
11.D/A转换器称为数字模拟转换器，它是把数字转换为模拟量。
12.A/D转换器称为模拟数字转换器，它是把模拟量转换为数字量。
13.计算机系统把连续变化的量变成离散的量就必须进行采样，采样频率是否越高越好？为什么？经验告诉我们，采样频率越高，取样结果的离散模拟信号转换成的数字信号就越接近输入模拟信号，但是，如果采样频率过高，在实时控制系统中将会把许多宝贵时间用在采样上，而失去了实时控制机会。
14.采样定理也叫香农采样定理证明如果采样后的信号可以精确的复原为原来的输入信号，则必须满足采样频率不小于模拟频谱的最高频率的2倍。
15.数字化计算机监控系统的类型，随着技术的发展，基本可以分为直接数字控制系统、集散控制系统、现场总线技术控制系统。
16.DCS英文和中文各是什么？并详述DCS的结构体系及其功能。
Distributed control system 集散控制系统DCS的结构体系一般由操作站、通信网络、现场控制站等组成。
核电厂数字化仪表与控制系统的应用现状与发展趋势随着科技的迅猛发展，核电厂数字化仪表与控制系统在核电行业中的应用越来越广泛，这些先进的技术不仅提高了核电厂的安全性和可靠性，还提高了核电厂的运行效率和经济性。
本文将介绍核电厂数字化仪表与控制系统的应用现状与发展趋势。
一、应用现状1. 数字化仪表与控制系统在核电厂中的应用数字化仪表是指使用数字技术替代原有的模拟仪表，数字化控制系统则是使用数字技术替代原有的模拟控制系统。
数字化仪表与控制系统的应用，使得核电厂的监测、控制和保护等功能更加可靠和高效。
数字化仪表具有抗干扰能力强、精度高、易于维护等优点，而数字化控制系统具有分布式、智能化、网络化等特点。
目前，全球大部分核电厂已经采用了数字化仪表与控制系统，并且很多核电厂正在进行数字化改造。
数字化仪表与控制系统在核电厂的安全中扮演着非常重要的角色。
它们可以实时监测核电厂的运行参数，保证核电厂的安全性。
在发生异常事件时，数字化仪表与控制系统能够迅速响应，及时采取措施，减小事故的危害程度。
数字化仪表与控制系统的应用大大提高了核电厂的安全性。
数字化仪表与控制系统的应用还提高了核电厂的经济性。
由于数字化技术的应用，核电厂的运行效率得到了提高，能够减少人力资源的消耗，减小能源损耗，提高了核电厂的经济效益。
二、发展趋势1. 智能化数字化仪表与控制系统将会向着智能化的方向发展。
随着人工智能技术的发展，数字化仪表与控制系统将会具备更加智能的功能。
智能化的数字化仪表与控制系统将会更加自动化、自适应、自修复，能够更好地满足核电厂对于安全、高效、经济的要求。
2. 网络化未来的数字化仪表与控制系统将会更加网络化。
这将使得核电厂的信息化水平得到进一步提高，能够实现远程监控、远程维护等功能。
通过互联网，数字化仪表与控制系统能够实现更加智能的运行。
3. 安全性数字化仪表与控制系统在安全性方面将会有更进一步的提升。
核电厂运行过程中，对于安全性的要求是非常高的，数字化仪表与控制系统将会向着更加安全可靠的方向发展，能够更好地保证核电厂的安全。
核电厂数字化仪表与控制系统的应用现状与发展趋势随着科技的迅猛发展和人们对清洁能源的迫切需求，核能作为清洁、高效的能源方式备受关注。
而随着核电厂的发展，数字化仪表与控制系统在核电厂中的应用也越发重要。
本文将在此展开对于核电厂数字化仪表与控制系统的应用现状与发展趋势进行探讨。
一、应用现状1. 数字化仪表数字化仪表是核电厂中非常重要的一部分，它可以实时监测和显示重要的参数，为操作人员提供决策支持。
数控仪表可以有效提高核电厂的安全性和效率，确保核反应堆的稳定运行。
当前数字化仪表在核电厂中的应用已经十分广泛，各种参数的检测、监控和显示都离不开数字化仪表的支持。
2. 控制系统核电厂的控制系统是核反应堆的“大脑”，它对核反应堆进行全面的控制和监测，确保核反应堆的安全运行。
在核电厂中，控制系统的作用十分重要，它不仅需要保证反应堆的安全运行，还需要保证核电厂可以稳定、高效地发电。
目前核电厂的控制系统已经逐渐向数字化方向发展，数字化控制系统可以提高核电厂的自动化水平，减少人为因素对于核反应堆的影响。
二、发展趋势1. 数字化仪表与控制系统的整合随着科技的不断进步，数字化仪表与控制系统的整合已经成为未来的发展趋势。
数字化仪表可以实时获取各种参数的信息，并将这些信息传输给控制系统，控制系统可以根据这些信息进行反应堆的控制。
数字化仪表与控制系统的整合可以提高核电厂的自动化水平，减少人为因素的干扰，确保核反应堆的安全运行。
2. 数据互联网化数据互联网化是数字化仪表与控制系统的另一个发展方向。
通过数据互联网化，核电厂可以实现设备的远程监测和控制，人员可以通过远程监控平台对核电厂进行实时监测，及时发现问题并进行处理。
数据互联网化可以提高核电厂的运行效率，节约人力和物力成本，同时也可以提高核电厂的安全性和可靠性。
3. 人工智能技术的应用人工智能技术是当下的热门话题，它的应用也有望成为核电厂数字化仪表与控制系统的未来发展方向。
人工智能技术可以对核电厂的运行数据进行分析和处理，从而预测可能发生的故障和问题，并提供相应的建议和处理方案。
核电厂数字化仪表与控制系统的应用现状与发展趋势【摘要】核电厂数字化仪表与控制系统作为核电厂重要的控制和监测设备，在现代化建设中起着至关重要的作用。
本文从引言、正文和结论三部分进行论述。
在阐述核电厂数字化仪表与控制系统的重要性及研究目的和意义。
在分析了核电厂数字化仪表与控制系统的现状、应用案例和发展趋势，重点探讨了数字化技术在核电厂的应用及数字化仪表与控制系统的优势和挑战。
在探讨了核电厂数字化仪表与控制系统的未来发展方向，并对整篇文章进行了总结与展望。
通过对核电厂数字化仪表与控制系统的分析，可以更好地了解其在核电行业中的作用和发展趋势，为未来的研究和应用提供参考和指导。
【关键词】核电厂、数字化、仪表、控制系统、应用现状、发展趋势、技术、优势、挑战、未来发展方向、总结、展望1. 引言1.1 核电厂数字化仪表与控制系统的重要性核电厂数字化仪表与控制系统作为核电厂的核心技术之一，在现代核电产业中扮演着至关重要的角色。
数字化仪表与控制系统通过将传感器、执行器等设备连接到数字处理单元上，实现了对核电厂各项运行参数的实时监测和控制，极大地提高了核电厂的运行效率和安全性。
在核电厂的运行过程中，数字化仪表与控制系统可以对各种参数进行快速、精准的监测和控制，避免了人为因素对核电厂安全运行的影响。
数字化仪表与控制系统可以实现远程监控和操作，大大提高了核电厂的智能化水平，减少了人工干预的需求，提高了工作效率。
数字化仪表与控制系统还可以实现数据的实时记录和存储，为核电厂的安全评估和事故分析提供了重要数据支持。
核电厂数字化仪表与控制系统的重要性不言而喻，它不仅是核电厂安全可靠运行的基础，也是实现核电厂智能化、数字化管理的关键技术之一。
随着核电产业的不断发展，数字化技术在核电厂中的应用将越发重要，对提高核电厂的运行效率、安全性和可靠性具有重要意义。
1.2 研究目的和意义核电厂数字化仪表与控制系统作为核电厂的重要组成部分，具有着至关重要的作用。

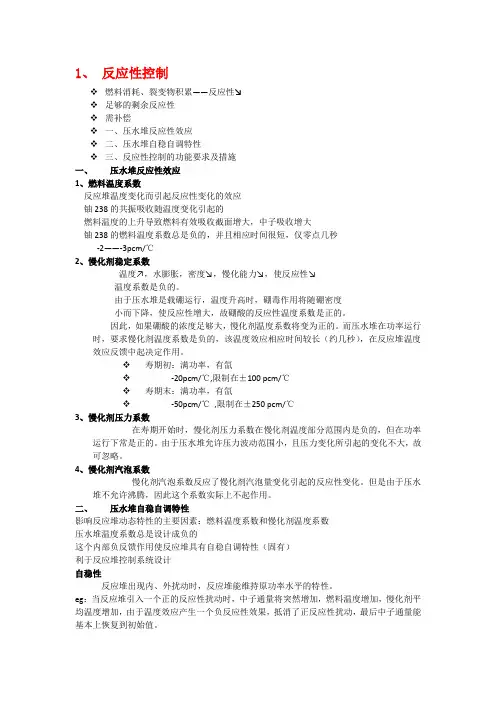

1、反应性控制燃料消耗、裂变物积累——反应性↘足够的剩余反应性需补偿一、压水堆反应性效应二、压水堆自稳自调特性三、反应性控制的功能要求及措施一、压水堆反应性效应1、燃料温度系数反应堆温度变化而引起反应性变化的效应铀238的共振吸收随温度变化引起的燃料温度的上升导致燃料有效吸收截面增大，中子吸收增大铀238的燃料温度系数总是负的，并且相应时间很短，仅零点几秒-2——-3pcm/℃2、慢化剂稳定系数温度↗，水膨胀，密度↘，慢化能力↘，使反应性↘温度系数是负的。
由于压水堆是载硼运行，温度升高时，硼毒作用将随硼密度小而下降，使反应性增大，故硼酸的反应性温度系数是正的。
因此，如果硼酸的浓度足够大，慢化剂温度系数将变为正的。
而压水堆在功率运行时，要求慢化剂温度系数是负的，该温度效应相应时间较长（约几秒），在反应堆温度效应反馈中起决定作用。
寿期初：满功率，有氙-20pcm/℃,限制在±100 pcm/℃寿期末：满功率，有氙-50pcm/℃,限制在±250 pcm/℃3、慢化剂压力系数在寿期开始时，慢化剂压力系数在慢化剂温度部分范围内是负的，但在功率运行下常是正的。
由于压水堆允许压力波动范围小，且压力变化所引起的变化不大，故可忽略。
4、慢化剂汽泡系数慢化剂汽泡系数反应了慢化剂汽泡量变化引起的反应性变化。
但是由于压水堆不允许沸腾，因此这个系数实际上不起作用。
二、压水堆自稳自调特性影响反应堆动态特性的主要因素：燃料温度系数和慢化剂温度系数压水堆温度系数总是设计成负的这个内部负反馈作用使反应堆具有自稳自调特性（固有）利于反应堆控制系统设计自稳性反应堆出现内、外扰动时，反应堆能维持原功率水平的特性。
eg：当反应堆引入一个正的反应性扰动时，中子通量将突然增加，燃料温度增加，慢化剂平均温度增加，由于温度效应产生一个负反应性效果，抵消了正反应性扰动，最后中子通量能基本上恢复到初始值。
自调性负荷变化时，反应堆自身能迅速达到热平衡eg：汽轮机负荷↗——转速↘——汽轮机阀门↗——蒸汽流量↗——蒸汽温度和压力↘——一回路冷却剂温度↘——（负温度系数产生一个正反应性）中子通量密度↗ ——燃料温度↗则会产生一个负反应性，最后反应性达到新的平衡状态。
