净化工程高效过滤器检漏测试的操作流程净化工程中的高效过滤器检漏测试是确保过滤器有效工作以保持净化系统的正常运行的重要环节。
以下是高效过滤器检漏测试的操作流程:1.装备准备:a.确保测试系统的可靠性和准确性。
b.准备测试仪器和设备,包括便携式粒子计数器、检漏仪和压差计等。
c.准备测试工具和耗材,如测试颗粒、密封胶和维修工具等。
2.环境准备:a.清洁测试区域,确保没有尘埃和杂质。
b.准备满足测试要求的温湿度条件。
c.关闭通风系统和其他可能影响测试结果的设备。
3.测试准备:a.确定测试目的和要求,如过滤效率要求和泄漏率限制等。
b.确定测试方法,如挑选适当的测试颗粒和测试流速。
c.检查过滤器的安装位置和连接情况,确保无漏气和封口良好。
4.压差测试:a.使用压差计测量过滤器的初始压差。
b.启动风机系统,保持一定的风速和风压。
c.定期测量过滤器的压差变化,并记录数据。
d.对比记录的数据,确保压差的变化在合理范围内。
5.粒子计数测试:a.使用便携式粒子计数器对过滤器进气和出气进行粒子计数。
b.测量不同尺寸的颗粒数,并记录数据。
c.分析记录的数据,计算过滤器的粒子捕集效率。
d.根据测试结果,判断过滤器的性能和清洁程度。
6.检漏测试:a.使用检漏仪对过滤器进行泄漏测试。
b.涂抹密封胶或其他密封材料在过滤器周围的接口处。
c.使用检漏仪探测潜在的漏点,标记并修复问题。
d.重复测试和修复直到无泄漏点,并记录结果。
7.测试报告:a.汇总测试结果,并生成详细的测试报告。
b.报告中包括测试目的、测试方法、测试结果和分析评估等内容。
c.对测试结果进行解释和建议,如维修和更换建议。
d.存档测试报告,以备将来参考和管理。
8.后续维护:a.根据测试结果和建议,进行过滤器的维修和更换。
b.制定定期维护计划,包括定期测试和清洁过滤器。
c.监测过滤器的工作状态,及时处理异常情况。
d.对记录的数据和报告进行评估,优化净化系统的运行效率。
高效过滤器检漏测试的操作流程应该严格按照标准程序进行,确保测试的准确性和可靠性。
h14高效过滤器检漏方法及标准
H14高效过滤器是一种用于过滤微细颗粒物和有害气体的高性能过滤器。
为了确保其性能稳定和有效,需要进行检漏。
以下是H14高效过滤器检漏方法及标准的介绍。
1. 检漏方法
(1)光线法:将过滤器放在光线下方,用眼睛观察是否有漏光现象。
(2)烟雾法:使用烟雾或气雾剂在过滤器上喷洒,观察是否有烟雾或气雾进入过滤器内部。
(3)压差法:在过滤器两端分别测量压差,如果压差过大,则说明过滤器可能存在漏洞。
(4)氦气法:将氦气注入过滤器内部,使用氦气检漏仪检测是否有氦气外泄。
2. 检漏标准
(1)EN 1822标准:这是欧洲标准,规定了H14高效过滤器的最小漏率。
(2)ASHRAE 52.2标准:这是美国标准,要求H14高效过滤器在过滤颗粒物时的最小漏率。
(3)ISO 14644-3标准:这是国际标准,规定了H14高效过滤器在洁净室中应满足的检漏要求。
以上是H14高效过滤器检漏方法及标准的介绍,通过科学合理的检漏方法和标准,可以确保H14高效过滤器的有效性能和稳定性。
高效过滤器检漏1. 引言在工业生产和实验室环境中,存在许多粉尘、颗粒物和微生物等非常小且有害的颗粒物质。
这些颗粒物质可能会对产品质量、人员健康和环境造成严重影响。
因此,过滤器的使用非常重要,尤其是高效过滤器。
高效过滤器的主要功能是通过截留这些微小颗粒,提供一个干净的工作和生活环境。
然而,过滤器也不是完美的,它们在使用一段时间后可能会发生磨损、堵塞或破裂,从而导致颗粒物再次进入环境中。
因此,定期进行过滤器检漏是至关重要的,以确保过滤器的有效性和可靠性。
本文将介绍高效过滤器检漏的重要性,并提供一些常见的高效过滤器检漏方法。
2. 高效过滤器检漏的重要性高效过滤器在许多行业中被广泛使用,特别是在制药、食品、电子、航空航天和半导体等行业。
以下是高效过滤器检漏的重要性:•产品质量保证:高效过滤器可以有效降低工作区域中的微生物和颗粒物的含量,从而保证产品的质量。
•人员健康和安全:高效过滤器可以有效阻止有害的颗粒物质进入工作区域,保护工作人员的健康和安全。
•环境保护:高效过滤器可以减少对环境的污染,使工作和生活环境更加清洁和健康。
然而,如果过滤器失效或无法达到预期的效果,则会导致以上问题的发生,因此对高效过滤器进行定期检漏非常重要。
3. 高效过滤器检漏方法以下是一些常见的高效过滤器检漏方法:3.1 物理检漏物理检漏是最常用的高效过滤器检漏方法之一。
它基于对过滤器物理结构和外观进行检查,以确定是否存在破损、堵塞或磨损。
物理检漏方法主要包括以下几个步骤:•外观检查:检查过滤器的外观,观察是否有明显的损坏或破裂。
如果发现任何问题,应及时更换过滤器。
•透光检查:将过滤器放置在透光平台上,观察透光情况。
透光不均匀或透光面积较小可能表示过滤器存在堵塞或损坏。
3.2 水密性测试水密性测试是一种常用的高效过滤器检漏方法,主要用于检测过滤器的密封性能。
以下是水密性测试的步骤:•选取测试装置:选择适当的测试装置和试验设备,例如水密性测试仪。

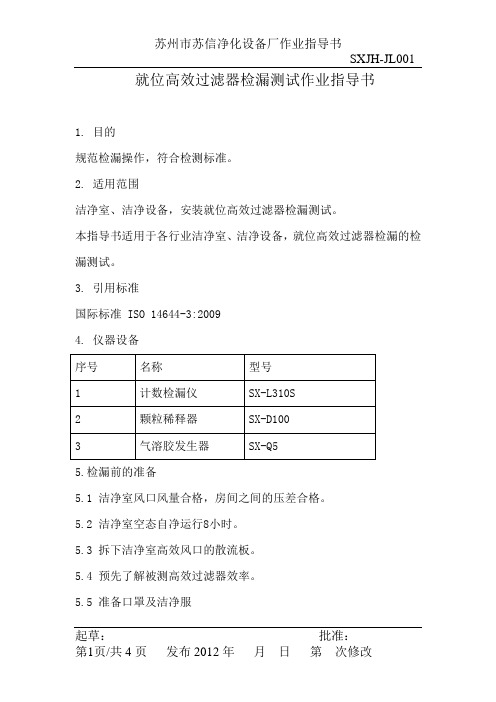

高效过滤器检漏标准程序
1.目的:规范高效过滤器的检漏操作,发现高效过滤器及其安装的缺陷所在,及时采取补救措施以保证洁净区域的洁净度。
2.范围:适用公司内所有洁净区内安装的高效过滤器的检漏操作。
3.职责:质量部QA人员负责高效过滤器的检漏,生产部工程人员负责高效过滤器的补漏或更换。
4.检漏时机:①新安装、修补或堵漏后的高效过滤器;
②使用中的高效过滤器,每1年检漏一次;
③对洁净区洁净度日常监测发现异常,应及时对可疑的高效过滤器
检漏。
5.检漏仪器:尘埃粒子计数器。
6.检漏程序:
6.1开启待测洁净区的空调净化系统,至少运行30分钟。
6.2按说明书将尘埃粒子计数器预热,设置2.83l/min的采样量,准备对≥0.5μm 的粒子数进行检测。
6.3将尘埃粒子计数器的采样头靠近高效过滤器送风面1~3厘米处(注意不要碰到高效过滤器、层流罩或天花板上),以3~5厘米/秒的速度,沿着边框和送风面移动扫描。
6.4观察仪器显示≥0.5μm的粒子数变化情况。
当扫描到某点,发现≥0.5μm的粒子数急剧增加时,应对该点重点检测。
测试时间不低于1分钟。
6.5每个高效过滤器的检漏扫描应进行至少2次。
7.结果判定与处理:
7.1合格标准:各点扫描测得的≥0.5μm的粒子数应不超过10个/2.83L。
7.2对确定存在泄漏的高效过滤器,应通知使用部门停用。
由工程人员组织修补或更换。
修补或更换后的高效过滤器需重新扫描检漏,合格后方可投入使用。
8.及时填写《高效过滤器检漏记录》及相关记录。
文件制修订记录

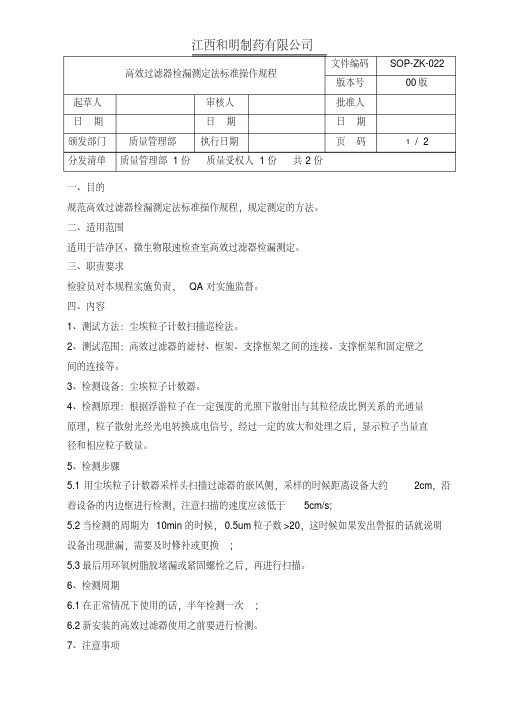

一、目的:
建立高效过滤器检漏操作规程,使操作标准化,规范化。
二、范围:
适用于洁净区高效过滤器的检漏。
三、责任人:
质控部、设备部。
四、管理内容:
1、测试方法:尘埃粒子计数扫描巡检法。
2、测试范围:过滤器的滤材,过滤嚣框架的密封和过滤器组支撑框架之间的连接、支撑框架和固定壁间连接。
3、测试条件:静态测试
4、检测程序:
4.1启动风机30min后,按《SX-L310S型高效风口计数检漏仪标准操作维修保养规程》操作仪器,根据测得的上游浓度值计算出高效过滤器的漏点值。
在过滤器下用尘埃粒子计数器的采样头放在被检部位表面20~30mm处以5~20mm/s 的速度进行巡回缓慢移动检查,观察0.3um档,0.3um粒子数应不得超过高效过滤器的漏点值。
对计数突然递增的部位进行定点检测,就近来回寻找,确定是否为连续出现,以及出现泄漏准确位置。
若数据连续、快速且重复出现,则可判定泄漏,需更换并重新检测。
5、检测周期
5.1正常使用每年检漏一次;
5.2新装、更换高效过滤器应进行检测。
净化工程高效过滤器检漏测试的操作流程[ 来源:常见问题编辑:湖北纯臻净化 ]一、仪器尘埃粒子计数器二、实验原理应用光散射原理,计数测定时利用光电倍增管接受尘埃粒子反射的光以测定其大小和数量,并加以分析累计及数字显示。
三、实验方法3.1环境条件:温度控制在18—26℃;相对湿度控制在45—65%。
3.2测试状态:静态测试,室内测试人员不得多于2人。
3.3压差:针对室内不同洁净度房间而言,静压差5Pa,洁净区与非洁净区之问静压差10Pa;对工艺过程中产尘量大的房间与其他房间应保持相对负压。
3.4测试方法3.4.1将尘埃粒子计数器用注射用水及75%酒精擦试消毒后再经紫外线照射30分钟传入洁净区。
3.4.2将尘埃粒子计数器水平位置放在桌上。
测量塑料管端口接插在过滤器的接嘴上。
3.4.3打开电源。
仪器进行tl检、选项后,把测量塑料管从后面板上拔下。
端口放置在需要测量的位置。
3.4.4检测时采样头离高效空气过滤器2—4aTl,沿高效空气过滤器内边框及中间缓慢扫描,每块高效空气过滤器至少测试出5个点,观察显示数据。
测试完毕后,将采样塑料管端口接到尘埃粒子计数器后面板上进行tl检。
然后关闭电源。
四、结论通过以上测定可以看出3号高效空气过滤器有泄漏现象。
需进行堵漏或更换,过滤器修理或更换后必须重新进行测试。
在正常条件下一般每年至少做一次对高效空气过滤器检漏测试看是否发生变化。
它是洁净度试验的重要组成部分。
高效过滤器DOP检漏法的应用高效空气过滤器(HEPA)一般是指对粒径大于等于0.3um粒子的捕集效率在99.97%以上的过滤器,通常作为制药企业洁净车间的末端过滤装置,用以提供洁净的空气。
洁净室是否能达到和保持设计的洁净级别在一定程度上与高效空气过滤器的性能及其安装有关。
因此对洁净车间的高效空气过滤器进行检漏测试,确保其符合要求,是保证车间洁净环境的重要手段之一。
FDA在无菌药品生产指南中也指出在高效空气过滤器安装后应进行检漏测试,以检查过滤器密封垫、框架及过滤器滤材等处的密封性,对于无菌制剂生产车间应定期进行高效空气过滤器的检漏试验。
高效过滤器的检漏通常采用PAO发生器在滤器上游发尘,使用光度计检测滤器上下游气溶胶浓度来判定滤器是否有泄漏。
以下是检漏的具体步骤:
在被测高效过滤器上游人为施加PAO气溶胶作为尘源,浓度应不小于20ug/L。
对于粒径在0.1~0.25um的气溶胶粒子,基准计数浓度应在1x10~10x10个/L范围内。
使用气溶胶光度计在被测高效过滤器下游侧距过滤器240mm处扫描检测,在过滤器内边框上、下、左、右共选择9个扫描点,每个扫描点扫描两次,以确认过滤器在该点的实际透过率。
将实际透过率与高效过滤器的初始透过率进行比较,若两者差值超过高效过滤器出厂合格证的透过率最大值,则判定该点存在泄漏。
所有检测点在检测过程中均不应出现大于0.01%的透过率增加值。
高效过滤器本身的过滤效率一般由生产厂家检测,出厂时附有滤器过滤效率报告单和合格证明。
高效过滤器的检漏目的是通过检查高效过滤器及其与安装框架连接部位等处的密封性,及时发现高效过滤器本身及安装中存在的缺陷,采取相应的补救措施,保证区域的洁净度。
高效过滤器检漏试验1. 概述高效过滤器及其安装如存在缺陷,如过滤器本身有小孔洞或者安装不严密形成微小裂缝,都会导致达不到预定的净化效果。
因此,高效过滤器安装或更换后,必须对过滤器和安装连接处进行检漏。
2. 检漏目的通过测试高效过滤器的泄漏量,发现高效过滤器及其安装的缺陷所在,以便采取补救措施。
3. 检漏范围洁净区、层流工作台以及设备上的高效过滤器等。
4. 检漏方法常用的是DOP法检漏(即采用DOP溶剂作为尘源,与气溶胶光度计配合检漏),也可用尘埃粒子计数器扫描法来检漏(即采用大气尘作为尘源,与粒子计数器配合检漏)。
由于粒子计数器读数为累积读数,不利于扫描,巡检速度慢;另外,在被测高效过滤器上风侧,往往大气尘浓度较低,需补充发烟才易发现泄漏,粒子计数器法检漏的的这些不足DOP法恰恰可以弥补,故国外广泛采用DOP法检漏。
5. DOP法检漏5.1. 工作原理在被检测高效过滤器上风侧发DOP气溶胶作为尘源(DOP即邻苯二甲酸二辛酯,分子量390.57,喷雾后粒子呈球形状),在下风侧用光度计进行采样,采集到的空气样品通过光度计的扩散室,含尘气体经过光度计产生的散射光由光电效应和线性放大转换为电量,并由微安表快速显示,便可测得气溶胶的相对浓度。
DOP试验实际测得的是高效过滤器的穿透率。
5.2. 材料与仪器①尘源(DOP溶剂);②DOP发生器[为产生烟雾的装置,DOP溶剂倒入发生器容器后,在一定压力或加热条件下产生气溶胶烟雾被送入高效过滤器上风侧(对DOP液体加热,形成DOP蒸汽,蒸汽在特定的条件下冷凝成微小液滴,去掉过大和过小的液滴,仅留下0.3μm左右的颗粒,雾状DOP进入风道);③气溶胶光度计(测定和显示气溶胶浓度的仪器,应注明校验有效期,必须是校验合格且在有效期内的方可使用);④氮气;⑤环氧树脂硅胶;⑥备用的所需型号的高效过滤器5.3. 检漏试验工作程序5.3.1. 检漏准备准备好检漏所需器材与待检区域的净化空调系统送风管道平面布置图,并通知净化空调设备公司于检漏当日到场进行打胶及更换高效过滤器等操作。
高效过滤器计数扫描检漏试验标准核心提示:A.1 计数扫描法试验过程描述计数扫描检漏试验通过粒子计数来检测过滤元件(过滤器)是否存在局部渗漏缺陷。
计数扫描检漏净化设备高效过滤器在生产装配或安装完成后需要单独对空气过滤器和整个净化系统进行联动测试。
而对空气过滤器的检漏则是保证空间设计达到设计要求的重中之重。
先高效过滤器计数扫描检漏试验规范规定如下:1、计数扫描法试验过程描述:计数扫描检漏试验通过粒子计数来检测过滤元件(过滤器)是否存在局部渗漏缺陷。
计数扫描检漏试验中,被试过滤器被安装在试验台上,在额定风量下进行试验。
被测过滤器应首先完成额定风量下的阻力测试并被清吹后进行本项试验。
测试风道系统中应设有足够长的混合段,使得被引入的测试气溶胶与试验空气充分混合,进而实现气溶胶在扫描风道截面上的均匀分布。
过滤器厂商可根据自身情况或与用户之间的协议,选择对过滤器进行定性检漏试验或者定量检漏试验(局部透过率试验)。
二者的试验装置基本一致,区别在于对试验参数以及对渗漏缺陷的判定方式。
计数扫描检漏试验中,可通过自动行走机构或者手动对被测过滤器出风侧的粒子浓度场进行扫描检测,并判断所测区域是否存在渗漏缺陷。
如有渗漏,则应记录渗漏处的坐标位置。
在对被测过滤器出风侧进行扫描检漏时,应采用本标准所描述的采样头配合粒子计数器进行。
试验过程中,探头在靠近过滤器出风侧的位置以确定的速度移动,扫描中探头所覆盖的轨迹间应无空隙或略有重叠。
当采用多个并排的测量系统(多个探头与多台粒子计数器联合使用)同时测量时,可以缩短扫描的时间。
根据探头坐标以及探头移动速度,在扫描过程中通过对粒子浓度进行测定,就可以对可能存在的渗漏进行定位。
而后将探头对该处及邻近区域进行重复试验,以判断该处是否存在渗漏缺陷。
当采用定量检漏试验时,可通过过滤器下游的局部透过率平均值来计算该过滤器的计数法效率。
计数扫描检漏试验可使用单分散相或多分散相气溶胶,但测试气溶胶粒径分布应满足本标准规定。
生物安全柜高效过滤器检漏方法及标准下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!生物安全柜高效过滤器的检漏方法与标准解析在生物实验室中,生物安全柜是保障实验人员和环境安全的重要设备,其中高效过滤器是其核心组件,用于捕获并消除潜在的有害微生物。
高效过滤器检漏测试步骤
检漏的目的:
1.高效空气过滤器的材料无破损;
2.安装恰当。
高效过滤器本身的过滤效率一般由生产厂家检测,出厂时附有滤器过滤效率报告单和合格证明。
对制药企业来说,高效过滤器检漏是指高效过滤器及其系统安装后的现场检漏,主要是检查过滤器滤材中的小针孔和其他损坏,如框架密封、垫圈密封以及过滤器构架上的漏缝等。
检漏的目的是通过检查高效过滤器及其与安装框架连接部位等处的密封性,及时发现高效过滤器本身及安装中存在的缺陷,采取相应的补救措施,保证区域的洁净度。
高效过滤器检漏的方法
高效空气过滤器泄漏测试基本上是把挑战微粒施放在高效空气过滤器上游,然后在高效空气过滤器表面与边框用微粒探测仪器搜寻有无泄漏。
泄漏测试有几种不同的方式,适用在不同的场合。
测试方式有:
1.气胶光度计测试法
2. 微粒计数器测试法
3.全效率测试法
4.外气测试法
说明如下。
PAO检漏属于气溶胶光度计测试法
气溶胶光度计:
气胶光度计测试法是最早期的测试方式,但是因为效果非常好,到今天仍旧沿用。
气胶光度计(Aerosol Photometer)是微粒计数器的一种,也是使用雷射科技,但是它在扫描空气样本的微粒之后,所给的是微粒的总体强度,不是微粒数目。
DOP是一种油性化学物质,加压或加热雾化之后,可以产生次微米等级的微粒,可用来仿真无尘室的微粒,因此被当成验证微粒。
泄漏的定义是泄漏出上游浓度万分之一,由于气胶光度计可以直接显示上下游微粒浓度的比值,因此扫描高效空气过滤器非常方便。
也正因其准确、可靠,美国食品与药品管制局(FDA)规定,在其管辖范围内(食品加工场所与医疗制药场所),所有的高效空气过滤器泄漏测试必须使用DOP与气胶光度计。
一段时间以来,因被怀疑对人有致癌作用,现常以 DOS ( Dioctylsebaeate 癸二酸二辛脂)亦称 DEH S[di(2-ethylexyl)sebacate] 及 PAO(polyaphaolefin 聚 a 烯烃)等代替,但实验方法仍称“ DOP 法”。
大气尘由于其浓度随地点及时间等变化,有时较大,有时较低,一般不用来作为检漏用。
FDA 指出在进行检漏时,选用的气溶胶应符合一定的理化要求,不应使用会引起微生物污染、造成微生物滋生的气溶胶。
DOP 发生器可分为热发生和冷发生两种,热发生器是利用蒸发冷凝的原理,被雾化的气溶胶粒子用加热器蒸发,并在特定条件下冷凝成微小液滴,去掉过大和过小的液滴后留下 0.3um 左右的雾状 DOP 进入风道,
粒径分布在 0.1 ~ 0.3um 。
冷发生器是指利用压缩空气在液体中鼓气泡,经 laskin 喷管飞溅产生物态的多分散相 DOP 气溶胶,最大分布粒径在 0.65um 左右。
目前常用的热DOP比较多,所以过滤器的效率要有保证。
测试仪器:
使用仪器为气胶光度计(Aerosol Photometer)与微粒产生器(Aerosol Generator)。
气胶光度计的显示版有模拟与数字两种,每年必须校正一次。
微粒产生器有两种,一种是普通的微粒产生器,只要求高压空气,另一种是加热型微粒产生器,要高压空气和电源,微粒产生器不需要校正。
工具/原料
•气胶光度计(Aerosol Photometer)
•微粒产生器(Aerosol Generator)
•高效空气过滤器
•无尘服
方法/步骤
1. 1
.在图面上记录高效空气过滤器数量并编号。
确定空调系统正常运转并可供测试,风速与风量必需调整平衡完毕。
2. 3
使用气胶产生器在上游施放挑战微粒,将PAO打入高效空气过滤器上游,微粒浓度是大约每公升空气含有10到20微克的PAO。
微粒愈多愈容易找出泄漏,但是超过50微克以后差别不大,少于10则很难使用。
微粒浓度可用风量粗略计算,再用气胶光度计确认。
3. 4
上游微粒浓度确认后,就可以在高效空气过滤器表面扫描,寻找泄漏,必要时高效空气过滤器四周可用塑料帘覆盖以确保测试之准确。
4. 5
在高效空气过滤器表面扫描,扫描之路径可由外而内或沿长/短边迂回检测,其方式如下:
a.每一高效空气过滤器和其边框均需测试。
b.高效空气过滤器之表面时,将探漏器摆设如图 (b),用短边方向前进,覆盖全高效空气过滤器。
c.扫描高效空气过滤器边框时,尤其高效空气过滤器与Ceiling Grid之间,探漏器摆设可以如上图(a)
或(b),涵盖全部接缝。
d.利用微粒计数器之方锥形(10mm*60mm)采样器置于高效空气过滤器下 25mm左右,以50mm/sec速度仪
动。
e.气胶光度计上的读数是上下游百分比值,因此若是数值大于0.01,即可怀疑为泄漏,可退回约100m
m反复再测,如果没有持续高读数,则可继续测试,反之即为有泄漏,需作记录且日后修补或更换。
高效空气过滤器若有破损则应修补或更新,然后重新再测。
边框若有泄漏,应重新安装、调整,直到无泄漏为止。
8
记录时必须登记扫描结果,泄漏状况与处理方式。
说明:对于 HVAC 系统中的 HEPA, 为使气溶胶到达 HEPA 时时的浓度均匀,可将气溶胶直接从系统风机的负压一侧引入,如要从风管中引入,则应在距 HEPA 至少 10 倍风管直径处引入,并尽量减少拐弯(美国环境科学和技术学会)。
一般情况下,保持上游气溶胶达到要求浓度,且浓度波动在一定范围即可。
对于层流罩、超净台上的 HEPA ,气溶胶直接从系统风机的负压一侧引入。
注意事项
•验收基准
1.凡是连续性读值超过 0.01﹪视为泄漏,每一片高效空气过滤器测试及修换后均不得有泄漏,边框也
不得有泄漏。
2.每一片高效空气过滤器的修补面积不得大于高效空气过滤器面积的3%。
3.任何修补长度不得大于38㎜。
