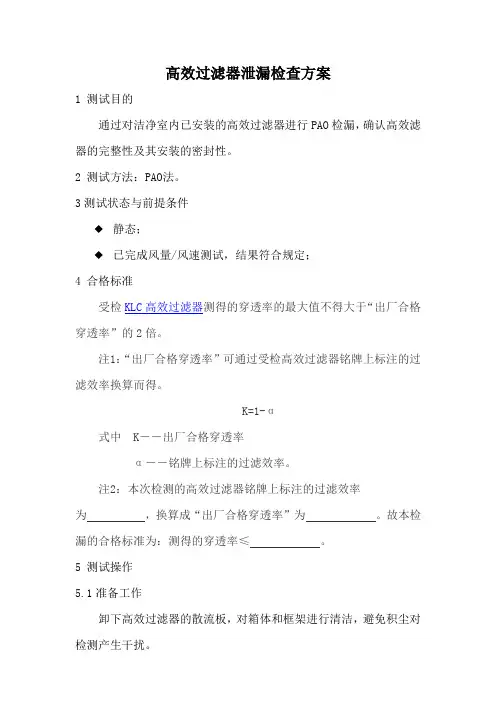

对企业来说，高效过滤器检漏是指高效过滤器及其系统安装后的现场检漏，主要是检查过滤器滤材中的小针孔和其他损坏，如框架密封、垫圈密封以及过滤器构架上的漏缝等。检漏的目的是通过检查高效过滤器及其与安装框架连接部位等处的密封性，及时发现高效过滤器本身及安装中存在的缺陷，采取相应的补救措施，保证区域的洁净度。 高效过滤器本身的过滤效率一般由生产厂家检测，出厂时附有滤器过滤效率报告单和合格证明。对企业来说，高效过滤器检漏是指高效过滤器及其系统安装后的现场检漏，主要是检查过滤器滤材中的小针孔和其他损坏，如框架密封、垫圈密封以及过滤器构架上的漏缝等。检漏的目的是通过检查高效过滤器及其与安装框架连接部位等处的密封性，及时发现高效过滤器本身及安装中存在的缺陷，采取相应的补救措施，保证区域的洁净度。 PAO检漏法原理 高效过滤器的检漏通常采用PAO发生器在滤器上游发尘，使用光度计检测滤器上下游气溶胶浓度来判定滤器是否有泄漏。发尘的目的是因高效过滤器上游尘粒浓度较低，仅用粒子计数器在不发尘的情况下检测，较难发现有泄漏，需补充发尘才能明显、容易地发现泄漏。
大气尘由于其浓度随地点及时间等变化，有时较高，有时较低，一般不用来作为检漏用。FDA指出在进行检漏时，选用的气溶胶应符合一定的理化要求，不应使用会引起微生物污染、造成微生物滋生的气溶胶。 PAO发生器可分为热发生和冷发生两种，热发生器是利用蒸发冷凝的原理，被雾化的气溶胶粒子用加热器蒸发，并在特定条件下冷凝成微小液滴，去掉过大和过小的液滴后留下0.3μm左右的雾状PAO进入风道，粒径分布在0.1~0.3μm。冷发生器是指利用压缩空气在液体中鼓气泡，经laskin喷管飞溅产生物态的多分散相PAO气溶胶，最大分布粒径在0.65μm左右。在对过滤器进行扫描检漏时用冷PAO。 检测仪器有两种，一种是气溶胶光度计，另一种是粒子计数器，高效过滤器检漏中常用的检测仪器是气溶胶光度计(以下简称光度计)，是一种前散射线性光度计，它由真空泵、光散射室、光电倍增管、信号处理转换器和微处理器等组成。其工作原理是：当气流被真空泵抽至光散射室时，其中的颗粒物质散射光线至光电倍增管。在光电倍增管中，光被转换成电信号，此信号经放大和数字化后由微处理器分析，从而测定散射光的强度。通过与参比物质产生的信号的对比，可以直接测量气体中颗粒物质的质量浓度，因此其用途十分广泛。
初/中/高效过滤器清洗及更换标准操作规程 1.目的：建立一个初、中、高效空气过滤处理更换标准操作规程，使空调系统卫 生符合医疗器械生产质量管理规范。 2.范围：适用于空调系统的采风口粗过滤网（凹凸网）、初效过滤网、中效过滤 器、高效空气过滤器清洗及更换。 3.责任：空调操作人员对实施本规程负责。 4.内容： 4.1初效过滤网、中效过滤器、高效过滤器使用更换必须符合生产工艺条件对生产空调系统基本要求，同时达到必须的生产条件。 4.2采风口凹凸网过滤器（采风口粗过滤网） 4.2.1采风口粗过滤网每30个工作日必须更换(清洗)一次，更换下采风口粗过滤网进行清洗（自来水冲洗，不得用刷子、高压水枪），并全面检查采风口粗过滤网有无破损（如有破损即不得再次使用），当采风口粗过滤网清洗完毕应统一放置相对密封房间阴干，待滤网干透后，工作人员再逐一检查一遍采风口粗过滤网有无破损，查验合格后方可安装使用，如采风口粗过滤网有破损及时更换。 4.2.2采风口粗过滤网根据破损情况进行更换，但最长使用年限不得超过2年。 4.2.3在春秋多风尘季节相应增加采风口粗过滤网清洗次数。 4.2.4当供风量不足时及时清洗采风口粗过滤网上尘埃。 4.2.5拆卸采风口粗过滤网可以在不停机组情况下进行，但须及时安装新采风口粗过滤网。 4.2.6每次清洗更换采风口过滤网，须填写《采风口过滤网清洗更换记录表》。 4.3初效过滤网： 4.3.1要求每季度必须打开机箱检查，查看各初效过滤网框有无破损，并对初效过滤网全面清洗一次。
4.3.2每次清洗初效过滤网，必须将初效过滤网拆卸下来（严禁框架上用水直接清洗），放置于专用清洗间，用清水（自来水）反复清洗，清洗同时检查滤网有无破损，如有破损及时更换（清洗时不得使用高温水、高压水），当滤网清洗完毕应统一放置相对密封房间阴干，待滤网干透后，工作人员再逐一检查一遍过滤器有无破损，查验合格后方可安装使用，如初效过滤网有破损及时更换。 4.3.3在初效过滤网拆下清洗时，工作人员应同时将空调机箱内部反复用清水清洗，可拆洗的部位要拆下清洗，将设备表面清理干净，最后用干布（布不得掉毛）统一清擦一遍，直至箱体内达到无尘要求，方可安装初效过滤网。 4.3.4初效过滤网更换时间根据破损情况进行更换，但最长使用年限不得超过2年。 4.3.5每次更换、清洗初效过滤网、机箱应及时填写《初效过滤器清洗更换记录表》，并备档待查。 4.4 中效过滤器： 4.4.1中效过滤器要求每季度必须打开机箱全面检查，中效框架的固定及密封，并对中效全面检查一次，查看中效袋体有无破损，并全面吸尘一次。 4.4.2每次中效吸尘必须将中效过落袋拆卸下来用专用吸尘器吸尘，在吸尘操作中，工作人员需注意吸尘器吸管不得将中效袋弄破，并逐一检查每条袋体颜色是否正常，袋体是否有开线、破漏现象等，如袋体出现破损，灰尘过多工作人员应及时更换。 4.4.3在中效拆卸下吸尘时，工作人员应及时清扫其框架、擦洗干净，以达到无尘要求，方可安装中效过滤器。 4.4.4安装中效过滤器，应将袋体与框架压平，并固定防止出现缝隙。 4.4.5中效过滤器更换时间，根据袋体破损和容尘情况进行更换，但最长使用年限不得超过二年。 4.4.6每次清洗更换中效过滤器应及时填写《中效过滤器清洗更换记录表》。 4.5高效过滤器的更换 4.5.1对于高效过滤器，当过滤器的阻力值大于450Pa时；或当出风面气流速度降到最低限度，即使更换粗效、中效过滤器后，气流速度仍不能增大；或当高效过滤器表面出现无法修补的渗漏情况，均须更换新的高效过滤器；如没有上
高效过滤器的DOP检漏方法 高效过滤器安装或更换，以及使用一个周期后，必须对过滤器和安装连接处进行检漏。 目前国际上广泛应用DOP法检漏。DOP 检漏方法采用的仪器有：DOP发生器、气溶胶光度计。DOP法检漏的尘源就是DOP 溶剂、喷雾后，粒子呈球形状。由于DOP的测漏原理是在被测高效过滤器上风侧产生DOP 气溶胶作为尘源，在下风侧用光度计采样，含尘气体经过光度计产生的散射光由光电效应线性放大转换为电量，并由微安表快速显示，光度计便可测得气溶胶的相对浓度。检查一个过滤器在5分钟内就可完成。 DOP法检漏的仪器价格昂贵(无国产设备)，据统计，DOP 法检漏议在外资、合资企业应用较多，如华瑞制药有限公司、法玛西亚制药有限公司等。空调净化设备的生产厂家也普遍开始采用此方法检漏，其特点是快速简便，准确可靠。但是，据国际资料表明：作为尘源的DOP 溶剂，己被指出具有致变物特性，由于需要定期检漏，发尘源DOP 溶剂残留在空气净化系统中的浓度相应增加，会产生新的化学污染物，对空气净化产生新的影响，对药品生产带来难以分析的污染。为此，美国己寻找新的替代物，以取代DOP 溶剂，即DOP检漏仪。 目前国内部分企业苦于缺乏资金，难以配备DOP检漏仪，对开展高效过滤器一筹莫展，认为难以开展净化系统的验证。为此，有关空调洁净技术专家、药品生产厂房设计专家就如何为一般企业解决净化系统检漏问题进行专题探讨，并研究了《空气洁净技术原理》、《药品生产验证指南》及《药品生产企业洁净厂房GMP学习研讨班资料汇编》等资料，认为采用传统的尘埃粒子计数器方法检漏，同样能达到检测高效过滤器泄漏的目的，现将方法介绍如下： 采用尘埃粒子计数器检漏简单可行。在高效过滤器上风侧，以大气层作为尘源，在下风侧用尘埃粒子计数器采样头扫描。 具体DOP检测方法如下： 1. 测试方法：尘埃粒子计数扫描巡检法． 2. 测试范围：高效过滤器的滤材，高效过滤器框架的密封和高效过滤器组支撑框架之问的连接、支撑框架和固定壁间连接 3. 检测仪器：尘埃粒子计数器： 4. 检测原理：根据浮游粒子在一定强度的光照下所散射出与其粒径成一定比例关系的光通量原理，粒子散射光经光电转换变成电信号，经放大和计算机处理后被显示粒子当量直径和相应粒子数量． 5. 检测程序： 5.1 用尘埃粒子计数器采样头扫描过滤器的嵌风侧，采样头离高效过滤器距离约2cm，沿过滤器内边框等巡检，扫描速度低于5cm／s． 5.2 当检测周期为10min 时，0.5u m 粒子数>20，报警叫响，表明泄漏量起标．需要修补或更凌。
山东空气过滤器项目可行性研究报告 规划设计/投资方案/产业运营
报告摘要说明 早在上个世纪90年代，欧洲、美国、日本等国家的空气过滤器厂家就已经进入到中国大陆市场，由于当时国内的洁净行业还没有形成规模，并且以上几个国家当时对中国大陆的市场并不怎么看好，另外国内的空气过滤器厂家还没有成长起来也没有和国外厂家形成实质性的竞争，所以当时无论是国外厂家和国内厂家在空气过滤器领域都没有大的发展和布局，即便是有个别科技的行业使用了国外厂家的产品，但也都是浅尝辄止。90年代后半期，一些国外厂家尝试性地通过国内设计院和一项行业性权威机构来推广空气过滤器产品，中国空气过滤器行业才开始逐渐的和国外融合，但步伐缓慢。 随着社会进步和人们生活水平的提高，过滤器尤其是高效空气粒子(HEPA)过滤器、超低穿透率空气(ULPA)过滤器越来越广泛地应用于各个领域，如微电子、制药工业、医院、食品业、化妆品行业、环保业、核工业及军事领域等。空气过滤材料的研究和发展取得了极大的进步，但同时人们对空气过滤材料也提出了更高的要求。 该空气过滤器材料项目计划总投资7579.42万元，其中：固定资产投资5521.06万元，占项目总投资的72.84%；流动资金2058.36万元，占项目总投资的27.16%。
本期项目达产年营业收入15211.00万元，总成本费用11833.88 万元，税金及附加147.46万元，利润总额3377.12万元，利税总额3990.39万元，税后净利润2532.84万元，达产年纳税总额1457.55万元；达产年投资利润率44.56%，投资利税率52.65%，投资回报率 33.42%，全部投资回收期4.49年，提供就业职位259个。 空气过滤器(AirFilter)是指空气过滤装置，一般用于室内空间的防尘、防毒、净化等。空气过滤器根据其效能可以分为初效过滤器、中效过滤器、高效过滤器和超高效过滤器。初效空气过滤器主要适用于空调与通风系统 初级过滤、局部高效过滤装置的预过滤，如空调过滤网等。中效空气滤器 可应用于家庭、办公楼、学校、汽车、轨道交通等对空气净化程度要求不 严格的场所，如过滤效率较高的空调过滤网及部分空气净化器等。高效、 超高效空气过滤器适用于对空气净化程度要求较高的空气过滤，可应用于 航天、航空等领域，及制药、生物工程等行业的无尘净化车间。空气过滤 器根据其应用领域可分为空调过滤网、空气净化器、轨道交通、汽车、轮 船空气过滤器、洁净室空气净化设备等。 空气过滤器是通过多孔过滤材料的作用从气固两相流中捕集粉尘，并 使气体得以净化的设备。它把含尘量低的空气净化处理后送入室内，以保 证洁净房间的工艺要求和一般空调房间内的空气洁净度。
高效过滤器的检测方法 1:钠焰法Sodium Flame 源于英国，中国通行，欧洲部分国家于20世纪70?90年代实行。试验尘源为单分散相氯化钠盐雾。“量”为含盐雾时氢气火焰的亮度。主要仪器为光度计。 盐水在压缩空气的搅动下飞溅，经干燥形成微小盐雾并进入风道。在过滤器前后分别采样，含盐雾气样使氢气火焰的颜色变蓝、亮度增加。以火焰亮度来判断空气的盐雾浓度，并以此确定过滤器对盐雾的过滤效率。 国家标准规定的盐雾颗粒平均直径为0.4mm但对国内现有装置的实测结果为0.5mm欧洲对实际试验盐雾颗粒中径的测量结果为0.65mm 随着扫描法的普及，欧洲已经不再使用钠焰法。国内有关部门正在修订原有的国家标准，是废止还是继续使用钠焰法，两种意见的都没有结论。 相关标准：英国BS3928-1969,欧洲Eurovent 4/4，中国GB6165-85 2:DOP 法 源于美国，国际通行，中国从未实行过。试验尘源为0.3mm单分散相DOP（塑料工业常用增塑剂）液滴。“量”为含DOP空气的浑浊程度。测量粉尘的仪器为光度计（photometer）。以气样的浊度差别来判定过滤器对DOP?粒的过滤效率。 对DOP液体加热成蒸汽，蒸汽在特定条件下冷凝成微小液滴，去掉过大和过小的液滴后留下 0.3mm左右的颗粒，雾状DOP进入风道。测量过滤器前后气样的浊度，并由此判断过滤器对0.3mm 粉尘的过滤效率。 DOP法已经有50多年的历史，这种方法曾经是国际上测量高效过滤器最常用的方法。早期, 人们认为过滤器对0.3mm的粉尘最难过滤，因此规定使用0.3mm粉尘测量高效过滤器。 DOP中含苯环，人们怀疑它致癌，因此许多实验室改用性能类似但不含苯环的替代物，如DOS 但试验方法仍称“ DOP法”。 通过改变发尘参数，可以获得其它粒径的DOF液滴。于是就有20年前欧美国家测量超高效过滤器的0.1mmDOP法，有时测量仪器也改为凝结核激光粒子计数器。有些国外厂家曾标出对0.05mm 或0.03mm DOP勺过滤效率，那都是商业上无科学依据的标新立异。 测量高效过滤器的DOF法也称“热DOP法”。与此对应的“冷DOP是指Laskin喷管（用压缩空气在液体中鼓气泡，飞溅产生雾态人工尘）产生的多分散项DOP粉尘，在对过滤器进行扫描测试时，人们经常使用冷DOP 相关标准：美国军用标准MIL-STD-282。
高效过滤器DOP 检漏 在高效过滤器上风侧发 DOP 检漏时，在高效过滤器的上风侧必须设有 DOP 的导入装置及浓度检测管。这两个管子也可以用来检测过滤器的阻力。 在检测中，如果室内干扰因素太多，为排除干扰，可在风口出口加隔离罩，在罩内进行检测，这样检测的数据较为准确。 尤其要注意的是，在过滤器和安装框架之间的检漏，可以沿安装框架检漏，也可以送风口箱体断面上检漏，但要排除卷吸气流的干扰，要避免箱体上的积灰干扰，尤其是采样口不能接触高效风口箱体或过滤器的框架。 在有速度的气流中采样，采样速度应等于气流速度，否则采样浓度将大于或小于真实浓度，即气流速度大于采样速度，采样浓度将大于真实浓度，反之，气流速度小于采样速度，采样浓度将小于真实浓度。 假定高效过滤器下实际断面风速为 0.45 m/s，圆形取样口直径Ds 的计算： V×1/4×πDs =Fa 2 Fa ——仪器采样量，28.3 L/min=472 cm3/s V ——过滤器面风速 0.45 m/s 经计算 Ds=36. 5 mm 实际上仪器的取样口直径为 35 mm 或正方形 30×30 mm，当然取样口也可以是长方形的，经计算此时的采样速度为 0.49 ～0.52 m/s，可以认为是等速采样。 根据国际标准组织 (ISO) 关于洁净室及相关受控环境的测试和测试方法(ISO14644-3) 中公式计算：Sr ≤Cc×Ps×K×Dp×Fs/Np=50×0.005%×10×3. 5×472/Np式中：Sr -探管扫描速率 cm/s; Cc -被测过滤器上风向气溶胶浓度 cm-3 (50粒子 /cm3); Ps -被测过滤器最易穿透粒径最大允许整体穿透率; PL -被测过滤器的最大允许泄漏;
空气过滤器原材料的选用及工艺要求参照 空气过滤器原材料的选用及工艺要求参照高效过滤器工艺标准参照表。 高效过滤器制作过程重点注意事项及质检验标准 重点注意事项 操作员在进行以上每一工序批量生产时应先做首件确认，经品检确认后再生产，批量生产中操作员必须对每一工序的产品生产1-3件时自检一次，避免因其它因素导致在生产中出现大批量的返工及报废；品检需对以下每一工序分时、分段抽检，发现问题及时制止生产，检验合格后，再重新生产；品检应对每一工序的合格半成品、不合格半成品以及合格成品加盖标识，便于有效的区分；检验员在车间内随机抽取样品，按照本产品相关标准进行检验。做好原始记录并出具检验报告。 1 五金部门下料时注意料厚及下料公差尺寸只能为负。检测工具：卷尺卡尺 2 高效车间全自动折纸机折叠成型时注意热熔胶的温度及出胶量，控制好滤料的折距。目观温度计及胶线 组装时注意滤料的进风出风面，及外框不能呈平行四边形，对角线要相等。滤芯的进风面目观手感 对角线检测工具：卷尺卡尺 4 调胶时一定要注意比例和用量，添加催化剂时按1：1000的比例且注意天气温度。调胶比例为A:B=1:2.5,胶水搅拌均匀,顺时搅拌时间不低于1分钟。调胶工具：台称、注胶机 辅助工具：秒表 5清理包装时轻拿轻放。清理胶渍时动作要轻，不要划伤外框目观 6逐台检漏，按10：1的比例抽检效率。检测台手持式检测仪 7入库时对生产单及查点产品数量，并开具入库单一式两份。目观 成品过滤器检验标准 端面：高123+0-2*宽151+0-2 mm。深度：深度尺寸的偏差为-0.2/-1.2mm。对角线：过滤器每个端面对角线相等。 垂直度：框架端面与侧面应垂直，起偏差不应大于3°。 外观：(1)外框无变形、无油渍、无划伤； (2)四角拼接处无缝隙、四角打磨需光滑无毛刺； (3)护网颜色无偏差、无生锈、护网必须紧靠进风面； (4)滤料无破损、无起毛，折数35-37折； (5)胶水表面平整，无凹陷及起堆等现象； (6)密封胶条粘贴牢固、整齐、无歪斜。 出库检验员在当天要出的产品内抽样检查。目测外观及测量尺寸及查看检测记录做并作好记
高效过滤器的过滤效率与现场检漏测试的关系 摘要：针对高效过滤器过滤效率和现场检漏测试过程中遇到的标准问题进行阐述，列出《EN1822》中的高效过滤器总效率与局部穿透率的区别，提出采用H14级别高效过滤器更容易通过现场检测测试的观点，并提出高温高效过滤器应慎用DOP法进行现场检漏测试的观点。 关键词：完整性测试、DOP、PAO、MPPS、高效过滤器、高温高校过滤器。 随着新版GMP的颁布实施，高效过滤器、高温高效过滤器、超高效过滤器的完整性测试已经逐步推广应用，现在过滤器生产厂商应用最为广泛的是采用MPPS（最易穿透粒径）方法检测过滤器效率，而在过滤器安装现场一般采用DOP 法进行检测，一般的观点是高效过滤器的泄漏率等于减去过滤器过滤效率，其实两者之间并不是这个简单的数学公式。下面就两种方法之间的区别和联系进行分析讨论： 一、高效过滤器的检测与验收国家标准 高效过滤器的检测与验收国家标准有三个，包括《GB\T 6165-2008高效空气过滤器性能实验方法的效率和阻力》、《GB-T 13554-2008高效空气过滤器》，国外标准有cGMP、美国的《IEST-RP-CC034》，欧盟的《EN1822》,《ISO14644-3洁净室及其受控环境计量和测试方法》，每个标准中提出了高效过滤器的检漏方法及验收标准有不同，在cGMP和美国《IEST-RPCC034》标准中规定高效过滤器现场检漏透过率0.3μm ，光度计扫描捡漏法为0.01%。欧盟的《EN1822》规定：检漏MPPS测试H13级高效过滤器总效率为99.995%，局部透过率为0.025%。我国在《GB 5059-2010洁净室及验收规范（附条文说明）》及《GB/T 13554-2008高效空气过滤器》中规定高效过滤器泄漏率标准定为小于等于0.01% 二、高效过滤器效率的计算方法 高效过滤器过滤效率性能试验的方法一般有钠焰法、油雾法和计数法。随着科技的进步，人们发现最容易穿透过滤器的粒子并不是0.3μm ，而是在0.1~0.2μm ，所以现在一般采用MPPS(最易穿透粒径)计数方法，即对过滤器下方进行扫描得出各粒径下的效率，采用最容易穿透过滤器的粒子进行分析，得到高校过滤器的过滤效率。
内蒙古中煤远兴能源化工有限公司自洁式空气过滤器滤芯技术协议 买方：内蒙古中煤远兴能源化工有限公司 卖方： 2017年 9月 30 日
1总则 1.1本技术协议书用于内蒙古中煤远兴能源化工有限公司60万吨/年甲醇项目空分装置空压机入口自洁式空气过滤器滤芯的采购。 1.2本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未具体引述有关标准和规范的条文。卖方应提供符合本技术协议书和工业标准的优质产品。 1.3如果卖方没有以书面形式对本技术协议书的条文提出异议，则卖方提供的产品应完全满足本技术协议书的要求。 1.4在签订合同后，因规范标准和规程发生变化，买方有权以书面形式提出补充要求。具体项目由买、卖双方共同商定。 1.5工程概况 本工程厂址位于鄂尔多斯市乌审旗无定河镇境内，内蒙古中煤远兴能源化工有限公司60万吨/年甲醇项目现场。 1.6厂址常规气象条件 乌审旗属温带极端大陆性气候，受蒙古高压影响极大，西北冷空气控制时间长，降水少，蒸发量大于降水量，干旱多风，蒸发强烈，日照充足，无霜期偏短，气候干燥、温差变化大。 2供货范围
注：供货方应提供滤芯安装所需的全部材料，滤芯在安装过程中不需要再另外采购相关的零部件。 3技术要求 3.1滤芯型号：HS/Z-32100 324mm×1000mm； 3.2滤芯滤纸要求：滤纸为美国HV公司生产，也可以使用HV公司在中国境内的独资或合资公司生产的滤纸，滤纸为复合纤维滤料，由两种三层不同的过滤材料合成生产，中间层为超细玻璃纤维，两边各有一层木浆纸。滤纸必须要有足够的强度，在正常使用情况下不能发生变形，滤纸必须要有HV的标记和原产地证明； 3.3单支滤芯过滤面积不小于26m2； 3.4过滤精度空气中的灰尘≥2μm时，过滤效率为99.99%； 3.5耐潮湿，湿度<85%时能正常运行，短时间（雨雾）<100%相对湿度下正常运行； 3.6阻力损失小，一般初始值△P初≤150Pa，在运行到末期时滤芯阻力不能大于1000Pa； 3.7在正常工作条件下使用，滤筒寿命为24个月左右； 3.8滤材颜色为白色； 3.9滤筒外表：上下端盖、两侧骨架均需防腐处理，不易生锈； 3.10滤芯下部安装孔必须有橡胶垫进行密封。
过滤器完整性测试问题分析 制药工艺过程中除菌级过滤器的完整性测试，是一个非常关键的操作。如果正确操作，完整性测试可以快速准确且以非破坏性的方式来确保过滤器的截留效能。但如果操作 不正确，可能会导致一根完整的过滤器产生失败的完整性测试结果，这不仅浪费时间，而且可能导致生产力降低和产品损失。 过滤器的完整性测试是基于完全润湿的膜孔内液体的毛细管力的大小，孔径越小，毛细管力越大。泡点法测量的是克服液体毛细管力的气体压力，因此跟孔径直接相关。扩散流测量的是在低于泡点的压力下，气体溶解并扩散通过完全润湿膜的流速。任何 一个影响毛细管力、气体扩散、气体流速和压力测量准确度的因素都会影响完整性测 试的结果。 常见的假阴性测试结果（过滤器完整，但完整性测试失败）可能由于膜的不完 全润湿造成。但不完全润湿是一个常见问题，并不是唯一的潜在问题。这篇技术文章，我们会考虑所有潜在测试错误的根源，应用逻辑方法来解决问题和重新测试。目的是 增强结果的可信度，为重新测试提供理由，最终理解问题所在并排除问题，保证完整 性测试在第一时间就被正确执行。 1. 一般的完整性测试结果分类 （1）通过 泡点和扩散流在指标之内并且在合理范围之内。例如，一根滤芯的最小泡点是50psi, 实际结果在52—58psi；或者扩散流指标是13.3ml/min，典型的结果范围在8- 12mL/min。当测试结果在典型的范围内时，这根滤芯的完整性结果是比较可信的。 （2）一般性失败 例如，无论是扩散流还是泡点测试，在较低压力下就观察到较大的气体流速，通常就 为一般性失败。一根真实的有缺陷的滤芯，典型的结果就是一般性失败。比如一根滤 芯遭受过大的压差、物理性的撞击或者高温等状况，由此产生的缺陷比滤芯的正常孔 径要大，其结果就是低的毛细管力和低压下高的气体流速。出现这种情况时，通常会 进行问题分析并且重新测试，但重新测试获得“通过”结果的可能性通常比较低。 （3）边缘性失败 例如指标值是50psi 泡点，测试结果为48.8psi；或者扩散流指标是13.3mL/min，测 试结果为15mL/min。这种边缘性失败通常不是由于过滤器缺陷造成，而是由于影响毛细管力或者气体扩散流的现象导致（例如，低的表面张力或者润湿不充分）或者测试
标准操作规程 STANDARD OPERATING PROCEDURE 目的：建立过滤系统(过滤器)验证标准操作程序，通过检查、试验及长期运行，确认过滤系统(过滤器)达到设计技术规范的要求，确定过滤器系统（过滤器）的适用性。适用范围：所有过滤系统(过滤器)的验证 责任者：设施、设备验证小组、质量保证部 程序； 1、过滤系统的预确认 过滤器在医药工业上主要用于水和气体的纯化、去微粒、去细菌、分子分离及产品的浓缩，由于过滤材料、结构不同，性能亦不同。有两种基本型式的过滤器：一种是深层纤维过滤器，无所谓孔径大小，过滤时难免有少量大颗粒物质进入滤液，特别在压力波动情况下，更易如此；另一种是微孔过滤器，滤膜孔径较为均匀，对于空气中的微粒更由于惯性和静电作用，使其滞留的效率更高，能挡住比孔径小3～5倍的尘粒，且微孔滤膜孔隙率高，因而阻力小，过滤速度较常规滤材快数10倍． 1.1预确认所需的文件 供应商提供的技术资料。 1.2微孔过滤器材质要求 滤芯的材料选择主要考虑它们对众多化学溶液的抗腐性，被过滤液体与滤芯材料之间的化学相容性是十分关键的，一般选择滤芯的材料是看对被过滤液是否有耐腐性。 1.3微孔孔径及孔隙要求 微孔孔径是指流过过滤器孔洞或通道的大小，一般用起泡点方法检查孔隙是在过滤器结构中的空间，应按工艺要求选择合适的孔径和孔隙。 1.4 疏本性和亲水性选择 疏水性材料(如聚四氟乙烯),表面张力较大的液体(如水)难以透过,做起泡试验要用异丙醇等溶液湿润。 亲水性材料(如尼龙、聚砜),象水这种表面张力较大的液体易于通过,做起泡试验时不必预先湿润。 1.5 起泡点
在一块充分浸湿的过滤膜上,气体能从其中最大的毛孔束穿透(置换液体)形成气流时的压力就是起泡点压力。 1.6滤膜的类别 根据微孔大小及用途、滤膜过滤器可分为： (1)微孔过滤：孔径0.1～1.0μm用于除微粒;0.22μm去除细菌;0.1μm去除病原体。 (2)超滤：孔径约5nm，用于分子分离、病毒分离、胶质分离、水质纯化， (3)反渗透：孔径约0.5nm，用于去盐、水质纯化、抗生素浓缩。 1.7过滤器的型式 为有效地发挥滤膜的过滤作用，根据流量、阻力、安装方式等做成各种各样的过滤器，以平板过滤器和筒式过滤器最为常用。但使用平板膜过滤时，由于膜的筛网状阻留作用只限于膜的表面；因而易被大孔径微粒或凝胶物质所堵塞，故需经常更换新膜，因而往往将滤膜做成折叠式(百皱裙)的筒式过滤芯以增加过滤面积。 1.8无菌用过滤器 过滤细菌用的过滤器其起泡点与细菌去除率存在一定的关系。评价过滤器细菌去除率的指标是对数细菌减少量(LRV)，无菌用过滤器对数细菌减少量应>7。 1.9无菌过滤产品生产中对过滤器系统要求 1.9.1对过滤器要求 (1)不得使用有纤维脱落的过滤器，绝对禁止使用含有石棉的过滤器。 (2)过滤器不得滤除药液的组份或向药液释放物质。 (3)过滤器的完好性试验应使用适当的方法进行检查。如在每次使用前后用发泡点试验进行检查。 1.9.2对系统使用的工艺要求 (1)与其它灭菌法相比，过滤法有潜在的风险，所以应采用双重过滤法进行过滤，或在灌装前采用已事先灭菌的无菌过滤器再次过滤的办法。 (2)一个过滤器的使用时间应不超过一个工作日，否则应进行验证。 (3)验证时应测定已知体积药液通过过滤器的时间及压差，生产中与此验证数据有明显差异时，应进行调查，结果应记入批记录中。 2、过滤器及系统的验证 过滤器及过滤系统的验证需要昂贵的投资，但一旦正确完成后就能保证将来不发生问题及产品的损失，在选用过滤器时必须首先确认此过滤器的材料能否达到纯化或无菌目的。 2.1需要由制造商提供的过滤器参数 (1)细菌截留试验； (2)溶出物量及抗氧化能力； (3)多次蒸汽灭菌及消毒后是否能保持滤膜的完整性；
高效过滤器检漏测试步骤 检漏的目的： 1.高效空气过滤器的材料无破损； 2.安装恰当。 高效过滤器本身的过滤效率一般由生产厂家检测，出厂时附有滤器过滤效率报告单和合格证明。对制药企业来说，高效过滤器检漏是指高效过滤器及其系统安装后的现场检漏，主要是检查过滤器滤材中的小针孔和其他损坏，如框架密封、垫圈密封以及过滤器构架上的漏缝等。检漏的目的是通过检查高效过滤器及其与安装框架连接部位等处的密封性，及时发现高效过滤器本身及安装中存在的缺陷，采取相应的补救措施，保证区域的洁净度。 高效过滤器检漏的方法 高效空气过滤器泄漏测试基本上是把挑战微粒施放在高效空气过滤器上游，然后在高效空气过滤器表面与边框用微粒探测仪器搜寻有无泄漏。泄漏测试有几种不同的方式，适用在不同的场合。 测试方式有： 1.气胶光度计测试法 2. 微粒计数器测试法 3.全效率测试法 4.外气测试法 说明如下。 PAO检漏属于气溶胶光度计测试法 气溶胶光度计： 气胶光度计测试法是最早期的测试方式，但是因为效果非常好，到今天仍旧沿用。 气胶光度计（Aerosol Photometer）是微粒计数器的一种，也是使用雷射科技，但是它在扫描空气样本的微粒之后，所给的是微粒的总体强度，不是微粒数目。DOP是一种油性化学物质，加压或加热雾化之后，可以产生次微米等级的微粒，可用来仿真无尘室的微粒，因此被当成验证微粒。泄漏的定义是泄漏出上游浓度万分之一，由于气胶光度计可以直接显示上下游微粒浓度的比值，因此扫描高效空气过滤器非常方便。也正因其准确、可靠，美国食品与药品管制局（FDA）规定，在其管辖范围内（食品加工场所与医疗制药场所），所有的高效空气过滤器泄漏测试必须使用DOP与气胶光度计。 一段时间以来，因被怀疑对人有致癌作用，现常以 DOS （ Dioctylsebaeate 癸二酸二辛脂）亦称 DEH S[di(2-ethylexyl)sebacate] 及 PAO(polyaphaolefin 聚 a 烯烃）等代替，但实验方法仍称“ DOP 法”。 大气尘由于其浓度随地点及时间等变化，有时较大，有时较低，一般不用来作为检漏用。 FDA 指出在进行检漏时，选用的气溶胶应符合一定的理化要求，不应使用会引起微生物污染、造成微生物滋生的气溶胶。 DOP 发生器可分为热发生和冷发生两种，热发生器是利用蒸发冷凝的原理，被雾化的气溶胶粒子用加热器蒸发，并在特定条件下冷凝成微小液滴，去掉过大和过小的液滴后留下 0.3um 左右的雾状 DOP 进入风道，
过滤器知识 空气过滤器是空调净化系统的核心设备，过滤器对空气形成阻力，随着过滤器积尘的增加，过滤器阻力将随着增大。当过滤器积尘太多，阻力过高，将使过滤器通过风量降低，或者过滤器局部被穿透，所以，当过滤器阻力增大到某一规定值时，过滤器将报废。因此，使用过滤器，要掌握合适的使用周期。在过滤器没有损坏的情况下，一般以阻力判定使用寿命。 过滤器的使用寿命除了取决于其本身的优劣，如：过滤材料、过滤面积、结构设计、初始阻力等，还与空气中的含尘浓度，实际使用风量，终阻力的设定等因素有关。 掌握合适的使用周期，必须了解其阻力的变化情况，首先必须了解如下定义： 1. 额定初阻力：在额定风量下，过滤器样本、过滤器特性曲线或过滤器检测报告所提供的初阻力。 2. 设计初阻力：系统设计风量下，过滤器阻力（应由空调系统设计师提供）。 3. 运行初阻力：系统运行之初，过滤器的阻力，如果没有测量压力的仪表，就只能取设计风量下的阻力作为运行初阻力（实际运行的风
量不可能完全等于设计风量）； 运行中应定期检查过滤器的阻力超出初阻力的情况（每个过滤段都应安装阻力监测装置），以决定何时更换过滤器。过滤器更换周期，见下表（仅供参考）：
特别说明：低效率过滤器一般使用粗纤维滤料，纤维间空隙大，过大的阻力有可能将过滤器上的积尘吹散，这种情况下，过滤器阻力不再增高，但过滤效率降到几乎为零，因此要严格控制粗效过滤器的终阻力值！ 确定终阻力要综合考虑几种因素。终阻力定的低,使用寿命短,长期更换费用（过滤器费用、人工费用，和废弃处理费用）相应就高，但运行能耗低，因此每种过滤器应该有最经济的终阻力值。 过滤器越脏，阻力增长越快。过高的终阻力不意味着过滤器使用寿命会延长，过高阻力会使空调系统风量锐减。过高的终阻力是不可取的。 顾客关于过滤器使用寿命短的抱怨：主要由三种原因造成 a、过滤器的过滤材料面积太小或单位容尘能力太小；
空气过滤器效率的测试方法 什么是空气过滤器的效率呢？过滤器捕集粉尘的量与未过滤空气中的粉尘量之比为“过滤效率”。 不同作业环境所要求的洁净等级不同，所以要采用不同效率的过滤器和相当的新风量才能满足不同的洁净度等级要求。 在决定过滤效率的因素中，粉尘“量”的含义多种多样，由此计算和测量出来的过滤器效率数值也就不同。实用中，有粉尘的总重量、粉尘的颗粒数量；有时是针对某一典型粒径粉尘的量，有时是所有粉尘的量；还有用特定方法间接地反映浓度的通光量（比色法）、荧光量（荧光法）；有某种状态的瞬时量，也有发尘全过程变化效率值的加权平均量。因此,对同一只过滤器采用不同的方法进行测试，测得的效率值就会不一样,离开测试方法，过滤效率就无从谈起。 所以对不同的空气过滤器应分别采用不同的方法进行检测,选择过滤器时不能只考虑空气过滤器的效率还应该了解其试验方法和试验尘。 我国在世界上最早采用大气尘分组计数法试验过滤器的效率，并于1990年颁布了GB12218-1990《一般通风用过滤器性能试验方法》。 对于高效空气过滤器，各国的试验尘和试验方法差别较大,如我国颁布的GB/T6165-1985《高效空气过滤器性能试验方法、透过率和阻力》将油雾法和钠焰法作为法定的性能试验方法；英国采用钠焰法（BS3928-1969；）美国提出的DOP（邻苯二甲酸二辛酯）法。各国在提出试验方法标准基础上提出了空气过滤器的标准，如英国以DOP为试验尘的BS5295标准，欧洲空气处理设备制造商协会制定的EVROVENT4/9，国内外各种空气过滤器标准和效率比较见表3-3。 表3-3国内外各种空气过滤器标准和效率比较 我国标准欧洲标准EUROVENT4/9 计重效率(%) 比色法效率(%) 美国DOP法（0.3μ）效率(%) 欧洲标准EN779-1993 德国标准 DIN24185 粗效过滤器 EU1 <65 G1 A 粗效过滤器 EU2 65～80 G2 B1 粗效过滤器 EU3 80～90 G3 B2 中效过滤器EU4 ≤90 G4 B2 中效过滤器 EU5 40～60 F5 C1 高中效过滤器 EU6 60～80 20～25 F6 C1/C2 高中效过滤器 EU7 80～90 55～60 F7 C2 高中效过滤器 EU8 90～95 65～70 F8 C3 高中效过滤器EU9 ≥95 75～80 F9 亚高效过滤器 EU10 >85 H10 Q 亚高效过滤器 EU11 >98 H11 R 高效过滤器A EU12 >99.9 H12 R/S 高效过滤器A EU13 >99.97 H13 S 高效过滤器B EU14 >99.997 U14 S/T 高效过滤器C EU15 >99.9997 U15 T 高效过滤器D EU16 >99.99997 U16 C 高效过滤器D EU17 >99.999997 U17 V 国内外常用的空气过滤器的检测试验方法有: (1) 计重法
高效过滤器的更换标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
高效空气过滤器的更换 , 在下列任何一种情况下，应更换高效空气过滤器： 表10-6洁净室的净化空气监测频数 能增加。 2、高效空气过滤器的阻力达到初阻力的倍~2倍。 3、高效空气过滤器出现无法修补的渗漏。 在更换净化空调系统中各级空气过滤器时应注意以下几个问题： 6、末端过滤器更换后的综合性能检测 净化空调系统中热、湿处理设备、风机在与过滤器更换后，应起动系统风机使净化系统投入运行，并进行综合性能的检测，检测的主要内容
为： 1）系统送、回风量、新风量、排风量的测定 系统送、回风量、新风量、排风量的测定，是在风机空气入口处或风管上有风量测定孔处进行测定，并调整有关调节机构。 测定时所使用的仪器仪表一般为：毕托管和微压计或叶轮风速仪、热球 式风速仪等。 2）洁净室内气流速度及均匀性的测定 单向流洁净室，垂直单向流洁净室在高效过滤器下方10cm处（美国标准定为30cm）和距地坪80cm工作区水平平面上进行测定，测点 间距≯2m，测点数不少于10个。 非单向流洁净室（即乱流洁净室）内气流速度，一般为测定送风口下方10cm处风速，测点数可根据送风口的大小适当布置即可（一般为1~5 个测点）。 3）室内空气温度和相对湿度的检测 （1）室内空气温度和相对湿度测定之前，净化空调系统应已连续运行至少24h，对于有恒温要求的场所，根据对温度和相对 湿度波动范围的要求，测定宜连续进行8h以上。每次测定 间隔不大于30min。 （2）根据温度和相对湿度的波动范围，应选择相应的具有足够精
