轨道交通通信电话交换子系统

信息传递和交换的过程称为通信，通信系统是指完成信息传递交换过程的技术系统总称。

城市轨道交通通信系统是应用于轨道交通中，为实现各种信息功能的通信系统的总称。

5.1通信系统网络5.1.1通信系统组成城轨通信系统主要由下列子系统组成：传输系统、公务电话系统、专用电话系统、闭路电视监控系统、广播系统、乘客导乘信息系统、时钟系统、办公自动化系统、无线集群通信系统、消防无线系统、公安无线系统、集中监控系统、公众移动通信接入系统、通信电源系统。

通信各子系统均设有监控网管或操作维护终端，可以对各自系统进行远程监控和维护，实现对各子系统中的节点设备、网络及网络上的业务的综合管理。

网管的功能主要有：性能管理、故障管理、配置管理、安全管理。

1.传输系统传输网是城轨通信网的基础。

2.公务电话系统城轨的公务电话相当于企业内部电话系统，普遍采用通用的程控数字交换机组网，并通过中继线路接入当地市话网。

3.专用电话系统专用电话系统包括：调度、站内、站间、和区间电话子系统。

城轨调度电话子系统主要包括调度总机、调度台和调度分机三部分，并通过专用传输系统或通信电缆相连接。

4.闭路电视监控系统闭路电视监控系统为控制中心调度管理人员、车站值班员、列车司机及站台监视亭值班员等对车站的站厅、站台、出入口等主要区域提供监视服务。

5.广播系统广播系统主要为成乘客及工作人员提供语言信息播报服务。

广播具有自动广播和人工广播两种模式。

6.乘客导乘信息系统乘客导乘信息系统是一套服务于城轨交通的文字信息发布系统，主要作用是为乘客提供各种各类车务及站务信息，同时他还与移动电视网连接提供各类公共信息。

7.无线集群通信系统无线集群通信系统是一套使用无线通信方式进行调度指挥的系统。

它是调度员与司机通信的唯一可靠手段，同时也是移动中的作业人员、抢险人员实现通信的重要手段。

8.时钟系统时钟系统为城轨交通提供了高质量标准化的统一时间，使整个城轨交通各系统时间统一在同一个标准时间基点上，从而确保列车准点运行。

城市轨道交通专用通信系统简介windxym城市轨道交通（以下简称城轨）通信系统一般设置专用通信、警用通信、商用通信三大通信系统。

商用通信系统是地面公众通信系统在地铁的延伸部分，通过设置移动电话引入系统将地面各运营商的移动通信业务引入地铁，使乘客在进入地铁后仍能够享受与地面一样的公众移动通信服务。

警用通信系统是城市公安通信网络在地铁的扩展部分，为保障轨道交通警用各管理部门业务的正常开展，实现轨道交通安全运营以及打击各种犯罪行为。

专用通信系统是地铁指挥列车运行、组织运输生产、提高运营管理效率和服务质量的重要手段。

1．城轨专用通信系统的作用城轨专用通信系统是整个城轨的神经系统。

首先，专用通信系统与信号系统共同完成行车调度指挥，并为城轨的其他各子系统提供信息传输通道和时标（标准时间）信号。

其次，专用通信系统是城轨交通内部公务联络的主要通道，使构成城轨交通内部的各个子系统能够紧密联系，以提高整个系统的运行效率。

当然，专用通信系统也是城轨交通内、外联系的通道。

再次，专用通信系统是实现以为人本、进一步提高地铁为乘客服务质量、加快各种信息传递的重要渠道，是提高地铁运营管理及经营开发水平，扩大对乘客服务范围的有效工具。

此外，在发生灾害、事故或恐怖活动的情况下，专用通信系统是进行应急处理、抢险救灾和反恐的主要手段。

2．城轨对专用通信系统的要求城市轨道交通对专用通信系统的要求是能迅速、准确、可靠地传递和交换各种信息。

1）对于行车组织，专用通信系统应能保证将各站的客流情况、工作状况、线路上各列车运行状况等信息准确、迅速地传输到控制中心。

同时将控制中心发布的调度指挥命令与控制信号及时、可靠地传送各个车站及行进中的列车上。

2）对于城轨运行的组织管理，专用通信系统应能保证各部门之间、上下级之间保持畅通、有效、可靠的信息交流与联系。

3）对于城轨运营的服务质量，专用通信系统应能保证在指定的时间，将指定的信息显示给指定的人群。

4）专用通信系统应能保证本系统与外部系统之间便捷、畅通的联系。

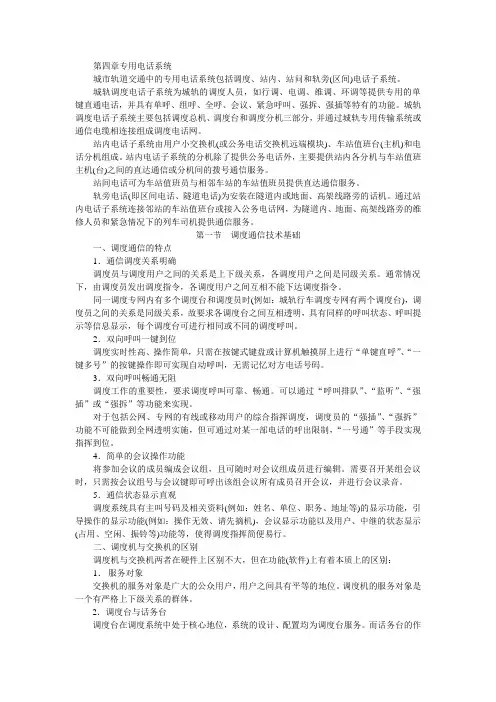

第四章专用电话系统城市轨道交通中的专用电话系统包括调度、站内、站问和轨旁(区间)电话子系统。

城轨调度电话子系统为城轨的调度人员，如行调、电调、维调、环调等提供专用的单键直通电话，并具有单呼、组呼、全呼、会议、紧急呼叫、强拆、强插等特有的功能。

城轨调度电话子系统主要包括调度总机、调度台和调度分机三部分，并通过城轨专用传输系统或通信电缆相连接组成调度电话网。

站内电话子系统由用户小交换机(或公务电话交换机远端模块)、车站值班台(主机)和电话分机组成。

站内电话子系统的分机除了提供公务电话外，主要提供站内各分机与车站值班主机(台)之间的直达通信或分机间的拨号通信服务。

站间电话可为车站值班员与相邻车站的车站值班员提供直达通信服务。

轨旁电话(即区间电话、隧道电话)为安装在隧道内或地面、高架线路旁的话机。

通过站内电话子系统连接邻站的车站值班台或接入公务电话网，为隧道内、地面、高架线路旁的维修人员和紧急情况下的列车司机提供通信服务。

第一节调度通信技术基础一、调度通信的特点1．通信调度关系明确调度员与调度用户之间的关系是上下级关系，各调度用户之间是同级关系。

通常情况下，由调度员发出调度指令，各调度用户之间互相不能下达调度指令。

同一调度专网内有多个调度台和调度员时(例如：城轨行车调度专网有两个调度台)，调度员之间的关系是同级关系，故要求各调度台之间互相透明，具有同样的呼叫状态、呼叫提示等信息显示，每个调度台可进行相同或不同的调度呼叫。

2．双向呼叫一键到位调度实时性高、操作简单，只需在按键式键盘或计算机触摸屏上进行“单键直呼”、“一键多号”的按键操作即可实现自动呼叫，无需记忆对方电话号码。

3．双向呼叫畅通无阻调度工作的重要性，要求调度呼叫可靠、畅通。

可以通过“呼叫排队”、“监听”、“强插”或“强拆”等功能来实现。

对于包括公网、专网的有线或移动用户的综合指挥调度，调度员的“强插”、“强拆”功能不可能做到全网透明实施，但可通过对某一部电话的呼出限制，“一号通”等手段实现指挥到位。

城市轨道交通通信系统的组成及功能1. 电话系统公务电话系统：主要由程控用户交换机、电话分机、通信电缆等设备组成。

专用调度电话系统：由调度用户交换机、调度台、调度分机等组成，可为控制中心调度指挥人员提供与各站、车辆段、变电站等的专用直达通信，并具有双重热备用功能、数字环自愈功能。

站内及轨旁电话系统：可为站内各有关部门提供与车站控制室（以下简称“车控室”）人员之间的通话以及车控室人员与相邻或相关车站车控室人员的通话。

2. 传输系统通信网的主干是一个基于光纤的传输系统。

它应是可靠的、冗余的、可扩展的、可重构的、灵活的，能为各专业系统提供丰富的接口类型。

除传输通信系统所需的语音、数据、图像等信息外，传输系统还可以传输电力监控（supervisory control and data acquisition，SCADA）、自动售检票（automatic fare collection，AFC）、列车自动监控（automatic train supervision，ATS）、火灾自动报警系统（fire alarm system，FAS）、能源管理和控制系统（energy management and control system，EMCS）、门禁控制系统（access control system，ACS）、办公自动化（office automation，OA）等系统的信息。

此外，它还可为各条轨道交通线路间的信息互联与交互提供通道。

3. 无线通信系统无线通信系统在城市轨道交通通信系统中作用重要，它既是调度员与司机通信的有效手段，又是移动中的运营人员和维修人员实现通信的重要手段。

无线通信系统为运营控制指挥中心的行调、环调、维调等提供了对列车司机、运营人员、维修人员等无线用户的无线通信，为车辆段值班员提供了对段内的无线用户的无线通信，以及相应的无线用户之间的通信。

4. 广播系统广播系统可为中心调度员、车站值班员提供对车站相应区域的广播。

地铁通信系统包含各子系统功能图文简介城市市轨道交通工程通信系统是直接为轨道交通运营、管理服务的，是保证列车安全、快速、高效运行的一种不可缺少的综合系统。

通信系统包括专用通信、警用通信、商用通信三个大系统。

1专用通信系统专用通信系统包括：传输系统、公务电话系统、专用电话系统、专用无线通信系统、视频监视系统（CCTV）、广播系统（PA）、时钟系统（CLK）、乘客信息系统（PIS）、集中告警系统、信息网络系统、综合电源系统及接地11个子系统。

（1）传输系统作为专用通信系统的基础网络，是城市轨道交通通信系统的重要子系统，它将为其它通信子系统和列车自动监控（ATS）、自动售检票（AFC）、门禁系统（ACS）等专业提供可靠的、冗余的通道。

（2）公务电话系统用于城市轨道交通内部的一般公务通信和城市轨道交通内部用户与公用电话网用户的电话联络。

在城市轨道交通专用电话系统（如：调度电话系统）出现重大故障时，公务电话系统可以作为专用电话的应急通信手段。

（3）专用电话系统为城市轨道交通工作人员提供用于运营、管理、维修等业务的专用电话系统，主要包括调度电话、站间行车电话、站（场）内电话等。

（4）无线通信系统是为了保证城市轨道交通能够安全、高密度、高效运营而建设的一个安全、可靠、有效的通信子系统，为运营固定用户（控制中心、车辆段调度员、车站值班员等）和移动用户（列车司机、防灾人员、维修人员）之间的语音和数据信息交换提供可靠的通信手段，它为行车安全、提高运输效率和管理水平、改善服务质量提供了重要保证；同时，在城市轨道交通运营出现异常情况和有线通信出现故障时，能迅速提供防灾救援和事故处理等指挥所需要的无线通信手段。

（5）视频监视系统是城市轨道交通维护和保证运输安全的重要手段,它能够为临时控制中心、控制中心的调度员、各车站值班员、列车司机等提供有关列车运行、防灾救灾、乘客疏导及运营管理等方面的视觉信息。

（6）广播系统是控制中心调度人员和车站值班员向乘客通告城市轨道交通列车运行以及安全、向导等服务信息、向工作人员发布作业命令和通知的通信设备。

地铁通信系统简介目前地铁专用通信系统主要包括以下几个子系统：传输系统、公务电话系统、专用电话系统、无线通信系统、广播系统、闭路电视监控系统、乘客信息系统、视频会议系统、时钟系统、集中网络管理系统、地铁信息管理系统、电源及接地系统、通信光缆/电缆及其他等。

1、传输系统地铁传输系统能迅速、准确、可靠地传送地铁运营管理所需要的各种信息。

该系统采用技术先进、安全可靠、经济实用、便于维护的光纤数字传输设备组网，构成具有承载语音、数据及图像的多业务传输平台，并具有自愈环保护功能。

目前地铁传输系统普遍采用MSTP设备，随着信息化程度的不断提高，对数据传输要求高带宽、低时延，通道保护智能化高，会采用更先进的OTN传输设备。

目前传输系统所承载的语音、数据及图像信息的业务主要有：（1）公务电话系统（2）专用电话系统（3）无线通信系统（4）广播系统（5）闭路电视监控系统（6）时钟系统（7）UPS电源系统（8）信号电源及微机监测（9）自动售检票系统（AFC）（10）安防系统（11）门禁系统（12）屏蔽门系统（PSD）（13）其它运营管理信息传输系统的光纤环路具有双环路功能。

当主用环路出现故障时，能够自动切换到备用环路上，保证系统不中断，切换时不影响正常使用。

当主、备用光纤环路的线路在某一点同时出现故障时，两端的网络设备自动形成一条链状的网络。

当某个网络节点设备出现故障时，除受故障影响的节点设备外，其它网络节点设备能保持正常工作。

2、公务电话系统公务电话主要为运营、管理和维护部门之间的公务通信以及与公用电话网用户的通信联络，向地铁用户提供话音、非话及各种新业务。

公务电话系统按车辆段、车站两级结构进行组网，由设置在车辆段和车站的数字程控交换机、电话机及各种终端、配线架等辅助设备构成。

两相邻车站交换机通过实回线模拟中继相连，一旦车辆段交换机、传输设备及光线路发生故障，车站内部通信仍能保证，站间行车电话、轨旁电话等仍能畅通，不影响列车运营。

城市轨道交通专用电话系统组成城市轨道交通专用电话系统组成专用电话系统包括调度电话子系统、站内电话子系统、站间和轨旁电话子系统。

（1）调度电话子系统。

①基本组成。

城市轨道交通调度电话子系统主要包括调度总机、调度台和调度分机，这些设备通过城市轨道交通专用传输系统或通信电缆相连接。

②设备的功能。

调度总机。

调度总机是调度电话子系统的核心，由具有交换功能的交换机组成，设置在控制中心内，为调度人员提供专用的通信服务。

一般在城市轨道交通中设置行车调度、电力调度、维修调度、公安调度、环控调度等调度专网。

调度总机还配有录音设备。

调度总机选叫某一分机时，选叫信号同时通过传输线送往各个分机，但只有相应被选的分机才能接选总机的选叫信号而振铃。

分机振铃后，拿起话柄按下送话按钮便可对总机讲话。

此时，总机若处在受话状态，则可直接听到分机的应答。

总机呼叫分机，若分机振铃3次无应答，则自动断线；分机上留有来电信息，分机呼叫主机时自动接通。

调度台。

调度台配置在控制中心，有传统的按键式调度台和基于PC屏幕的软调度台。

a.按键式调度台。

按键式调度台提供互相独立的双手柄，可由两个调度员共用一个调度台进行调度。

调度台可单键完成单呼、固定组呼和全呼功能，并有会议功能，能对分机进行任意编组呼叫。

调度台配置有液晶显示屏，用以显示时间、引导操作提示、来话信息、通话信息等。

调度台一般有热线键、拨号键和功能键。

热线键的一个热键对应一个用户、一组用户或全部用户，可以实现“一键通”；拨号键与传统的电话号盘一样，可在热线键损坏时拨出电话号码或拨出外线电话；功能键有通话保持、重拨、免提、翻页等。

b.基于PC屏幕的软调度台。

基于PC屏幕的软调度台是在PC中加入调度台应用软件、外接扬声器和电话手柄等。

软调度台通过改进软件和增加摄像头可以组成多媒体调度台，提供可视调度电话。

调度分机。

调度分机配置在车辆段和各车站，通常采用普通电话机或数字电话机。

调度总机与分机点对点连接，分机接到中心调度员的选叫时铃响，业务员拿起电话机手柄，按下送话按钮即可与调度员通话；分机呼叫总机，摘机后无须按键即可直接接通总机，分机设有单工通话按钮和紧急呼叫键。
