城市轨道交通通信系统的组成及功能

城市轨道交通通信与信号系统一、城市轨道交通通信系统城市轨道交通通信系统一般由传输系统、公务电话系统、专用有线调度系统、无线列车调度系统、闭路电视监控系统、广播系统、时钟系统、乘客信息系统、不间断电源（uninterrupted power supply，UPS）系统等子系统组成，构成传送话音、数据和图像等各种信息的综合业务通信网。

1、传输系统传输系统是整个通信网络的纽带，它为各通信子系统及电力系统、信号系统、自动售检票（automatic fare collection，AFC）系统、消防报警系统、办公网络等提供传输通道，将各车站、车辆段、停车场的设备与控制中心的设备连接起来。

传输系统一般用光纤连接，构成双环路拓扑结构网络。

2、公务电话系统公务电话系统为城市轨道交通运营提供办公电话、传真等业务，同时在控制中心、车站、车辆段、停车场等也设置公务电话，它既可作为办公电话使用，也可作为专用有线调度电话的备用设备，一旦有线调度电话出现故障，可临时应急使用。

3、专用有线调度系统专用有线调度系统是为行车指挥、维修、抢险等设置的专用通信系统。

4.、无线列车调度系统无线列车调度系统主要是用于固定人员（调度员、值班员）与流动人员（司机、维修人员、列检人员等）之间的通话。

5、闭路电视监控系统闭路电视监控系统是城市轨道交通运营管理及保证运输安全的重要手段，它为控制中心的调度员、各车站值班员、公安值班人员等提供列车运行、乘客疏导、防灾救火、事件突发等情况下的现场视频信息。

6、广播系统广播系统在为乘客提供列车到发时间和安全提示信息的同时，还能在发生紧急情况或突发事件时为乘客提供疏散信息。

7、时钟系统时钟系统主要用于为行车组织提供统一的标准时间，并向其他系统提供标准时间信号。

8、乘客信息系统乘客信息系统的主要功能是为乘客提供关于行车时刻表、安全提示、视频等方面的文字或多媒体视频信息。

9、不间断电源系统UPS系统主要为其他通信子系统提供稳定的电源，当市电或UPS主机发生故障时，通过电池组为设备供电，保证通信设备的正常运行。

信息传递和交换的过程称为通信，通信系统是指完成信息传递交换过程的技术系统总称。

城市轨道交通通信系统是应用于轨道交通中，为实现各种信息功能的通信系统的总称。

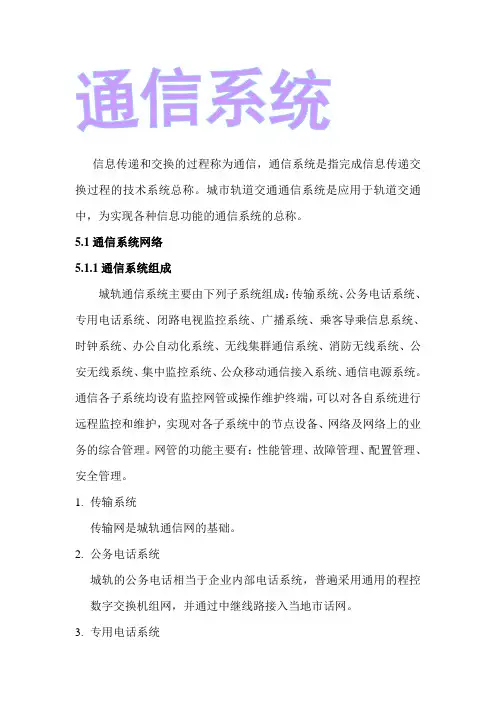

5.1通信系统网络5.1.1通信系统组成城轨通信系统主要由下列子系统组成：传输系统、公务电话系统、专用电话系统、闭路电视监控系统、广播系统、乘客导乘信息系统、时钟系统、办公自动化系统、无线集群通信系统、消防无线系统、公安无线系统、集中监控系统、公众移动通信接入系统、通信电源系统。

通信各子系统均设有监控网管或操作维护终端，可以对各自系统进行远程监控和维护，实现对各子系统中的节点设备、网络及网络上的业务的综合管理。

网管的功能主要有：性能管理、故障管理、配置管理、安全管理。

1.传输系统传输网是城轨通信网的基础。

2.公务电话系统城轨的公务电话相当于企业内部电话系统，普遍采用通用的程控数字交换机组网，并通过中继线路接入当地市话网。

3.专用电话系统专用电话系统包括：调度、站内、站间、和区间电话子系统。

城轨调度电话子系统主要包括调度总机、调度台和调度分机三部分，并通过专用传输系统或通信电缆相连接。

4.闭路电视监控系统闭路电视监控系统为控制中心调度管理人员、车站值班员、列车司机及站台监视亭值班员等对车站的站厅、站台、出入口等主要区域提供监视服务。

5.广播系统广播系统主要为成乘客及工作人员提供语言信息播报服务。

广播具有自动广播和人工广播两种模式。

6.乘客导乘信息系统乘客导乘信息系统是一套服务于城轨交通的文字信息发布系统，主要作用是为乘客提供各种各类车务及站务信息，同时他还与移动电视网连接提供各类公共信息。

7.无线集群通信系统无线集群通信系统是一套使用无线通信方式进行调度指挥的系统。

它是调度员与司机通信的唯一可靠手段，同时也是移动中的作业人员、抢险人员实现通信的重要手段。

8.时钟系统时钟系统为城轨交通提供了高质量标准化的统一时间，使整个城轨交通各系统时间统一在同一个标准时间基点上，从而确保列车准点运行。

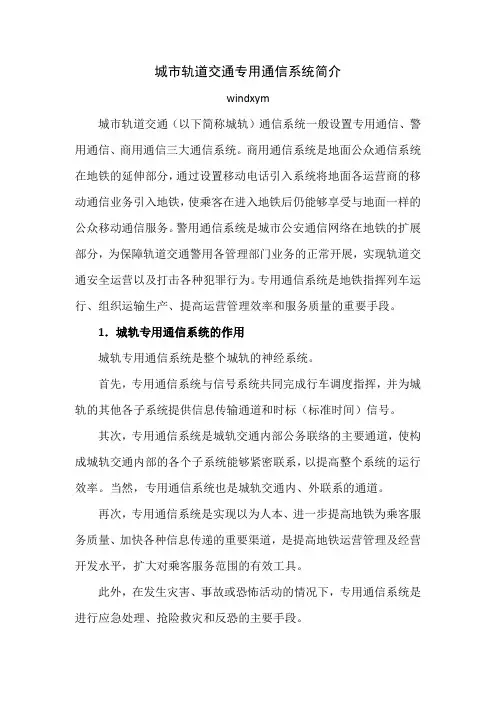

城市轨道交通专用通信系统简介windxym城市轨道交通（以下简称城轨）通信系统一般设置专用通信、警用通信、商用通信三大通信系统。

商用通信系统是地面公众通信系统在地铁的延伸部分，通过设置移动电话引入系统将地面各运营商的移动通信业务引入地铁，使乘客在进入地铁后仍能够享受与地面一样的公众移动通信服务。

警用通信系统是城市公安通信网络在地铁的扩展部分，为保障轨道交通警用各管理部门业务的正常开展，实现轨道交通安全运营以及打击各种犯罪行为。

专用通信系统是地铁指挥列车运行、组织运输生产、提高运营管理效率和服务质量的重要手段。

1．城轨专用通信系统的作用城轨专用通信系统是整个城轨的神经系统。

首先，专用通信系统与信号系统共同完成行车调度指挥，并为城轨的其他各子系统提供信息传输通道和时标（标准时间）信号。

其次，专用通信系统是城轨交通内部公务联络的主要通道，使构成城轨交通内部的各个子系统能够紧密联系，以提高整个系统的运行效率。

当然，专用通信系统也是城轨交通内、外联系的通道。

再次，专用通信系统是实现以为人本、进一步提高地铁为乘客服务质量、加快各种信息传递的重要渠道，是提高地铁运营管理及经营开发水平，扩大对乘客服务范围的有效工具。

此外，在发生灾害、事故或恐怖活动的情况下，专用通信系统是进行应急处理、抢险救灾和反恐的主要手段。

2．城轨对专用通信系统的要求城市轨道交通对专用通信系统的要求是能迅速、准确、可靠地传递和交换各种信息。

1）对于行车组织，专用通信系统应能保证将各站的客流情况、工作状况、线路上各列车运行状况等信息准确、迅速地传输到控制中心。

同时将控制中心发布的调度指挥命令与控制信号及时、可靠地传送各个车站及行进中的列车上。

2）对于城轨运行的组织管理，专用通信系统应能保证各部门之间、上下级之间保持畅通、有效、可靠的信息交流与联系。

3）对于城轨运营的服务质量，专用通信系统应能保证在指定的时间，将指定的信息显示给指定的人群。

4）专用通信系统应能保证本系统与外部系统之间便捷、畅通的联系。

地铁通信系统包含各子系统功能图文简介城市市轨道交通工程通信系统是直接为轨道交通运营、管理服务的，是保证列车安全、快速、高效运行的一种不可缺少的综合系统。

通信系统包括专用通信、警用通信、商用通信三个大系统。

1专用通信系统专用通信系统包括：传输系统、公务电话系统、专用电话系统、专用无线通信系统、视频监视系统（CCTV）、广播系统（PA）、时钟系统（CLK）、乘客信息系统（PIS）、集中告警系统、信息网络系统、综合电源系统及接地11个子系统。

（1）传输系统作为专用通信系统的基础网络，是城市轨道交通通信系统的重要子系统，它将为其它通信子系统和列车自动监控（ATS）、自动售检票（AFC）、门禁系统（ACS）等专业提供可靠的、冗余的通道。

（2）公务电话系统用于城市轨道交通内部的一般公务通信和城市轨道交通内部用户与公用电话网用户的电话联络。

在城市轨道交通专用电话系统（如：调度电话系统）出现重大故障时，公务电话系统可以作为专用电话的应急通信手段。

（3）专用电话系统为城市轨道交通工作人员提供用于运营、管理、维修等业务的专用电话系统，主要包括调度电话、站间行车电话、站（场）内电话等。

（4）无线通信系统是为了保证城市轨道交通能够安全、高密度、高效运营而建设的一个安全、可靠、有效的通信子系统，为运营固定用户（控制中心、车辆段调度员、车站值班员等）和移动用户（列车司机、防灾人员、维修人员）之间的语音和数据信息交换提供可靠的通信手段，它为行车安全、提高运输效率和管理水平、改善服务质量提供了重要保证；同时，在城市轨道交通运营出现异常情况和有线通信出现故障时，能迅速提供防灾救援和事故处理等指挥所需要的无线通信手段。

（5）视频监视系统是城市轨道交通维护和保证运输安全的重要手段,它能够为临时控制中心、控制中心的调度员、各车站值班员、列车司机等提供有关列车运行、防灾救灾、乘客疏导及运营管理等方面的视觉信息。

（6）广播系统是控制中心调度人员和车站值班员向乘客通告城市轨道交通列车运行以及安全、向导等服务信息、向工作人员发布作业命令和通知的通信设备。

城市轨道交通城轨通信系统的组成城轨通信系统主要由下列子系统组成：传输系统、公务电话系统、专用电话系统、无线集群通信系统、闭路电视监控系统、有线广播系统、时钟系统、乘客导乘信息系统、通信电源和接地系统、城轨地下部分的公共覆盖系统。

一、传输系统城轨的传输网是城轨通信网的基础。

城轨传输网要求具有高可靠性和丰富的业务接。

城轨传输网的低层一般采用SDH光纤自愈环路，在光纤切断或故障时能自动进行业务切换，故具有很高的可靠性。

传输业务的多样性是城轨传输系统的主要特点。

所传输的业务包括：电话（窄带音频）、广播（宽带音频）、城轨信号（中/低速数据）、视频（高速数据）等业务。

在城域网（MAN）中，传输网按其功能划分为骨干层、汇聚层与接入层。

而在城轨通信网中，传输网按其功能可分为骨干层与汇聚接入层。

城轨传输网分为城轨专用传输网和民用（GSM、CDMA 接入）传输网，这是两个完全隔离的网。

在城轨专用传输网中具体传送的信息为：调度电话、广播、公务电话、集群无线基站的2Mbit/s的数字链路；RS-232、RS-422、RS-485接点对点低速电路数据业务；10/1/10Mbit/的以太网业务；ATM业务。

二、公务电话系统城轨的公务电话相当于企业总机，采用通用的程控数字用户交换机组网，并通过中继线路接入当地市话网。

一般情况下，中心交换机安装在控制中心和车辆段，而在各车站配置车站交换机或中心交换机的远端模块。

中心交换机与车站交换机之间通过城轨专用传输网进行点对点的连接。

为减少城轨通信设备的类型，目前城轨多数采用具有调度功能的交换机组成公务电话网。

三、专用电话系统专用电话系统包括：调度、站内、站间和区间（轨旁）电话子系统。

城轨的调度电话子系统主要包括调度总机、调度台和调度分机三部分，并通过传输系统或通信电缆相连接。

在控制中心安装有调度机或交换/调度机作为调度总机，为调度人员提供专用直达通信服务。

一般在城轨中设有行车调度、电力调度、维修调度、环控调度、公安调度的虚拟）调度专网和调度台其中行车调度专网设2个调度台）。

通信系统组成组成城市轨道交通通信系统主要包括传输、无线、公务、调度、站内及轨旁、闭路电视、有线播送、时钟等。

常用的对乘客进行客运播送的通信设备主要有位于车控室的站长播送台、位于每侧站台中部的站台播送台和站务人员使用的无线便携台。

安装于城市轨道交通控制中心的智能播送台在紧急情况下可以用来对控制中心大楼进行播送，也可以对任何车站的任何区域进行播送。

相关知识城市轨道交通通信系统为运营、管理及维修人员或其他系统设备在一定的效劳范围内提供通信效劳。

城市轨道交通通信系统的效劳范围包括运营控制中心、车站、车辆段、车站站内及线路沿线。

传输系统一般的，城市轨道交通通信是最重要的子系统，除了传输通信系统所需的语音、数据、图像等各种信息外，还可以传输电力监控、自动售检票〔AFC〕、列车自动监控〔ATS〕、防灾报警〔FAS〕、机电设备监控等其他系统的信息。

系统系统可分为三个子系统。

1公务子系统公务子系统为地铁管理、运营及维修人员提供语音通信。

2调度子系统城市轨道交通调度子系统是为列车运营、电力供给、日常维护、防灾救护提供指挥手段的专用通信系统，主要由调度总机、调度台、调度分机三局部通过传输系统或相应的通信缆线连接而成。

调度子系统可为控制中心指挥人员，如行调、电调、环调、维调等提供专用直达通信，具有单呼、组呼、全呼、紧急呼叫和录音等功能。

调度总机是调度子系统的核心局部，可组成多个独立调度系统〔如行调、电调、环调、维调等〕。

调度台是调度业务的操作控制台，设在中央运营控制中心〔OCC〕。

调度分机为普通机。

总机与分机通过传输系统提供的点对点式专用音频话路连接。

调度分机呼叫调度台，按热线功能方式的无需拨号，举机即通。

调度分机对调度台的呼叫可区分为一般呼叫和紧急呼叫。

调度子系统的主要应用功能有以下几种〔1〕通话功能。

城市轨道交通控制中心各调度系统的中心调度员与各站〔段〕相应系统的分机用户可直接呼叫通话，局部城市轨道交通控制中心一条线路设两个行调点，其中，行调1调度员与行调2调度员可同时对行车调度分机进行呼叫通话。
