轨道交通信号系统的故障诊断与维护随着城市化进程的不断推进，越来越多的人选择乘坐轨道交通出行。
而轨道交通的安全，离不开信号系统的稳定运行。
信号系统是轨道交通控制系统的重要组成部分，它负责车辆的运行安全和运行效率。
然而，信号系统一旦出现故障，就会影响轨道交通的正常运行。
因此，轨道交通信号系统的故障诊断与维护至关重要。
一、常见故障及其诊断1.故障现象轨道交通信号系统的故障表现形式多种多样，常见的有信号灯不亮、信号机无法开放、信号机变动不灵等等。
2.定位故障对于故障的定位，一般分为硬件故障和软件故障。
硬件故障主要包括电力故障、某一零部件故障等等。
软件故障则是因软件程序编制错误、程序被干扰等所致。
在定位故障的时候，首先要查看故障记录，在故障日志中可以查看故障发生的时间、地点和具体情况。
如果故障原因不明确，可以通过对系统的各个部件进行检测来确定故障位置。
3.解决故障在将故障定位之后，需要对其进行修复。
对于硬件故障，需要对相关设备进行检修或更换。
而对于软件故障，则需要重新编写软件程序或升级更新已有程序。
在解决故障的过程中，需要注意的是对其进行记录，以便参考和监控故障的发生情况。
二、维护方式1.定期检查对于信号系统，要保证其正常运行，需要进行定期检查和维护。
定期检查主要包括对信号系统的各个部分进行检测，检查其是否存在老化或损坏等问题。
同时，还要进行安全检查，排查可能存在的安全隐患。
2.数据监测现代的信号系统多数都配备有数据监测系统，这种系统能够收集信号系统在运行中产生的各种数据信息，对其进行分析，早期发现潜在的故障问题，从而提早进行维护和保养，避免故障对正常行车造成的影响。
3.事故处理在信号系统发生故障或存在安全隐患时，需要及时进行处理。
对于轻微的故障，可以通过系统自动修复或人工检修解决。
而对于较为严重的故障，则需要立即停车，确保乘客和车辆的安全，并对相关部件进行检查和维护。
三、总结轨道交通信号系统的故障诊断与维护是保证列车运行安全和效率的关键。
轨道交通信号系统维修手册一、前言轨道交通信号系统维修手册是为了提供详细的维修指导和操作规范，以确保轨道交通信号系统的正常运行和安全性。
本手册覆盖了维修人员在维护、检修和修复信号系统中可能遇到的各种故障和问题的解决方案。
二、维修准备1. 维修工具和设备在进行任何维修工作之前，维修人员应准备好所需的工具和设备。
常用的维修工具包括螺丝刀、扳手、电缆接头、测试仪器等。
确保这些工具在操作过程中处于良好的工作状态，并随时检查其使用寿命和准确性。
2. 安全措施在进行维修工作时，维修人员必须始终牢记安全第一的原则。
必须正确使用个人防护装备，如安全帽、护目镜、手套等，并确保遵守相关的安全操作规程。
如果需要在高处进行工作，必须使用适当的安全设备，并确保工作区域周围没有其他人员进入。
三、常见故障及维修方法1. 信号灯故障当轨道交通信号灯出现故障时，维修人员首先需要检查电源连接是否正常。
如果电源连接正常，可能是信号灯本身的故障。
此时，维修人员需要使用测试仪器来检测信号灯的工作状态，以确定是更换灯泡还是修复线路故障。
2. 信号系统通信故障轨道交通信号系统通常依赖于通信设备与其他系统进行数据交互。
当通信故障发生时，维修人员需要检查通信线路是否连接正确，并使用测试仪器来检测通信设备的运行状态。
如果发现通信设备故障，应及时更换或修复以恢复正常通信。
3. 故障诊断与排除在维修轨道交通信号系统时，维修人员需要具备良好的故障诊断和排除能力。
根据系统给出的报警信息，维修人员可以通过分析故障现象和检查电路连接来确定问题所在，然后采取相应的修复措施。
在修复故障后，还需要进行全面的系统测试，确保信号系统运行良好。
四、维修记录和报告维修人员在维修过程中应仔细记录每一个细节和操作步骤，包括故障发生时间、解决方法、更换的零部件等。
这些记录可以帮助其他维修人员更好地了解系统问题，并为未来的维修工作提供参考。
五、总结与展望轨道交通信号系统维修手册是一个重要的工具，能够为维修人员提供宝贵的指导和帮助。
《城市轨道交通联锁系统运行与维护》课程标准课程代码：20160508课程类型：理实一体化课学时/学分：56/3.5适用专业：城市轨道交通通信信号技术一、课程概述1.课程的性质、地位该课程是城市轨道交通通信信号技术专业核心课程，目标是让学生掌握计算机联锁系统的基本概念和基本原理，我国城市轨道交通采用的比较有代表性的计算机联锁系统的组成结构、工作原理、维修维护以及故障处理能力。
它以《模拟电子技术》、《数字电子技术》、《轨道交通信号基础设备》课程的学习为基础，也是进一步学习《列车自动控制系统》等理论课程和《ATC实训》、顶岗实习等实训课程的基础。
2 .主要学习内容依据本专业人才培养方案中培养目标、人才规格要求、相应职业资格标准以及高职院校学生的认知特点，结合城市轨道交通信号系统的实际应用以及学生的就业方向，详细讲解了目前轨道交通采用的TYJL—II型、MicroLokII型、iLock型等计算机联锁系统。
3.与前续课程的联系以《模拟电子技术》、《数字电子技术》、《轨道交通信号基础设备》课程的学习为基础。
4 .与后续课程的关系进一步学习《列车自动控制系统》等理论课程和《ATC实训》、顶岗实习等实训课程的基础。
二、课程目标本课程的学习情境设计是依据以工作过程为导向，以典型工作任务为基点，综合理论知识、操作技能和职业素养为一体的思路设计的。
通过本课程的学习，使学生掌握进路、信号和道岔之间的联锁关系，会根据信号平面布置图绘制联锁图表，熟悉计算机联锁系统的可靠性和安全性技术保障，熟悉常用的计算机联锁设备的组成结构、工作原理、维修维护和故障处理流程。
通过理论教学和集中实训让学生进一步理解计算机联锁的概念，增强学生的动手实践能力，为后续的顶岗实习工作打下基础。
1.知识目标（1）掌握计算机联锁的基本概念、内容和功能。
（2）掌握计算机联锁系统的硬件结构。
（3）掌握计算机联锁系统软件结构。
（4）掌握计算机联锁系统冗余结构。

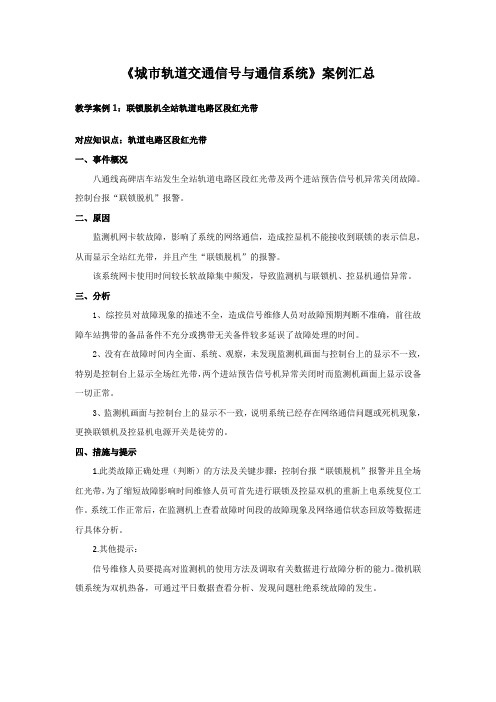

《城市轨道交通信号与通信系统》案例汇总教学案例1：联锁脱机全站轨道电路区段红光带对应知识点：轨道电路区段红光带一、事件概况八通线高碑店车站发生全站轨道电路区段红光带及两个进站预告信号机异常关闭故障。
控制台报“联锁脱机”报警。
二、原因监测机网卡软故障，影响了系统的网络通信，造成控显机不能接收到联锁的表示信息，从而显示全站红光带，并且产生“联锁脱机”的报警。
该系统网卡使用时间较长软故障集中频发，导致监测机与联锁机、控显机通信异常。
三、分析1、综控员对故障现象的描述不全，造成信号维修人员对故障预期判断不准确，前往故障车站携带的备品备件不充分或携带无关备件较多延误了故障处理的时间。
2、没有在故障时间内全面、系统、观察，未发现监测机画面与控制台上的显示不一致，特别是控制台上显示全场红光带，两个进站预告信号机异常关闭时而监测机画面上显示设备一切正常。
3、监测机画面与控制台上的显示不一致，说明系统已经存在网络通信问题或死机现象，更换联锁机及控显机电源开关是徒劳的。
四、措施与提示1.此类故障正确处理（判断）的方法及关键步骤：控制台报“联锁脱机”报警并且全场红光带，为了缩短故障影响时间维修人员可首先进行联锁及控显双机的重新上电系统复位工作。
系统工作正常后，在监测机上查看故障时间段的故障现象及网络通信状态回放等数据进行具体分析。
2.其他提示：信号维修人员要提高对监测机的使用方法及调取有关数据进行故障分析的能力。
微机联锁系统为双机热备，可通过平日数据查看分析、发现问题杜绝系统故障的发生。
教学案例2：10号线巴沟站出现挤岔恢复挤脱器对应知识点：ZDJ9道岔挤岔一、事件概况维修部接综控员报修：LOW机显示巴沟P04道岔挤岔故障二、原因此次故障产生的原因是线路公司夜间检查四号道岔时发现划床板断裂，在未联系通号人员配合的情况下进行强行更换，导致四号道岔转辙机挤脱器被挤，形成挤岔故障。
10号线使用的ZDJ9交流电动转辙机型号是ZDJ9-170/4K，是普通可挤型转辙机，挤脱力设置为28KN±2KN。
城市轨道交通信号系统故障分析与处理方法1 信号故障分类电气集中联锁设备是故障——安全电路，虽然在电路中采取了许多安全措施，但并不能做到万无一失。
设备在长时间使用中，由于连接导线、元件、器材的性质功能，产生质量的差异，焊接、安装质量及使用条件，维修水平和自然界客观因素影响等，都又可能产生故障或影响正常工作。
故障的原因和故障现象虽然繁杂，但可以按照一定得方法对其进行分类，以便于对电气集中的故障分析和处理，找出规律性。
（1）非潜伏性故障是故障发生后能及时被发现的故障，即设备在运用中通过电路本身的自诊技术直接表现出来的故障，如道岔失去表示、灯泡主灯丝灯故障。
必须指出，非潜伏性故障发生后，必须迫使系统或设备不能正常工作，修复后才准许恢复正常工作。
否则，就不能称其为非潜伏性故障。
非潜伏性故障一般不考虑与其他非潜伏性故障的组合。
因为故障是偶然发生的，若发生后会及时发现并修复它，那么同时存在两个非潜伏性故障的可能性就非常小。
（2）潜伏性故障是故障发生后不能及时表现出来，只有在与另一故障构成组合时才可显示出故障，如电源接地等故障。
潜伏性故障发生后可能会出现短暂的不正常状态，然后设备系统又能正常工作，也有可能不发生故障。
潜伏性故障应该考虑与其他潜伏性故障或非潜伏性故障的组合。
（1）责任故障是由于对设备维修不良或违章作业所造成的影响设备正常使用的故障。
如：设备超期使用发生故障、设备维修不当影响正常使用、人为作业影响设备正常使用等属责任故障。
（2）非责任故障是因突发因素或因无法抗拒和防止的外界干扰、自然灾害等造成的故障。
如：环境和气候不良，雷击、冰雪、高温、有害物质侵蚀；设备被盗；其他部门管理的设备不良直接反映在信号设备上。
（1）断线故障：闭合电路某处线路断开，电路转变为开路状态，导致设备不能正常工作。
（2）混线故障：闭合电路某处线路相混或混入其他电源，是电源短路或接地，造成设备不能正常工作，或使联锁条件和控制条件短接，导致设备错误动作。
城市轨道交通信号系统维护方法与检修技术探析摘要：随着我国经济在迅猛发展，社会在不断进步，随着现代社会的迅猛发展，人们出行工具也由单一化转变为多元化，其中地铁已然成为重要的代步工具，而地铁信号设备作为地铁系统的核心执行及保护机构，在确保列车自动运行中起着至关重要的作用。
随着近几年地铁信号在技术和智能化层面的飞跃发展，维护部门对于信号设备的维护与检修开展了深入的研究和探析，从而制定了一套科学合理的维护方法及手段。
关键词：地铁信号系统;维护方法;检修技术引言地铁运行离不开信号系统有效支持，只有确保地铁信号系统运行安全可靠，才能够提升地铁运行效果。
伴随着当前我国地铁整体构建和运行水平的不断提升，相关技术手段确实实现了理想的创新优化效果，但是复杂程度同样也有所增加，一旦出现异常问题，势必会影响到地铁运行成效，尤其是对于地铁信号系统这一关键组成部分，更是需要引起高度关注。
为了确保地铁信号系统的稳定有序运行，切实做好日常维护管理工作至关重要，应该基于各个关键策略予以优化执行。
1地铁信号系统设备简介图1 城市轨道交通信号系统结构城市轨道交通信号系统主要由列车运行自动控制系统、联锁系统、列车自动监控系统、数据传输系统、维护支持系统、电源系统等组成。
列车自动控制系统主要分车载计算机及轨旁区域控制器组成；联锁系统主要由联锁机柜、接口柜、信号机、转辙机、轨道检测设备以及接口继电器等组成；列车自动监控系统主要由中央服务器、车站服务器组成。
整个信号系统实现列车的定位检测、自动控制、自动防护，行车调度指挥、设备在线诊断等功能。
信号系统是城市轨道交通自动运行的关键所在。
2地铁信号系统的维护方法与检修技术探析2.1安全风险防控措施城市轨道交通信号系统是组织和指导列车运行、确保列车安全、提高交通效率、提供信息和改善操作者工作条件的重要工具。
信号系统安全稳定运行是城市轨道交通安全运营的关键所在。
对地铁信号系统的管理维护，尽可能地提升风险控制水准，主要考虑一下几个方面:首先，安全一体化共涉猎到五方面内容，包括人员、区域、设备、操作和应急这几方面，运营单位需要从上述五方面着手，针对性地构建相应安全管理体系，采用科学合理的措施来开展安全控制工作，以提升工作质量和工作效率，保障地铁信号系统的正常运作;其次，优化完善安全监督机制，不断强化对设备的安全检查。
