静电测试步骤

ESD静电测试标准一、测试设备在进行ESD静电测试时，需要使用以下测试设备：1. ESD测试仪：用于产生静电放电信号，可以模拟人体静电放电过程。

2. 电压表：用于测量被测设备（DUT）的电压。

3. 电流表：用于测量被测设备（DUT）的电流。

4. 示波器：用于记录被测设备（DUT）的电压或电流波形。

5. 稳压电源：用于为被测设备（DUT）提供稳定的电压和电流。

6. 绝缘电阻测试仪：用于测量被测设备（DUT）的绝缘电阻。

7. 电容测试仪：用于测量被测设备（DUT）的电容。

二、测试方法在进行ESD静电测试时，需要按照以下步骤进行：1. 将ESD测试仪与被测设备（DUT）连接起来，并将电压调到所需的测试电压。

2. 使用电压表和电流表测量被测设备（DUT）的电压和电流，并记录下来。

3. 使用示波器记录被测设备（DUT）的电压或电流波形，并观察是否有异常波形出现。

4. 在不同的放电条件下重复以上步骤，包括放电位置、放电能量等。

5. 对不同的部件或组件进行ESD静电测试，并比较测试结果。

三、测试参数在进行ESD静电测试时，需要确定以下测试参数：1. 测试电压：在ESD测试仪上设置的电压，通常为800V至1000V之间。

2. 放电能量：ESD测试仪产生的静电放电能量，通常为0.3至1.5微焦耳之间。

3. 放电位置：静电放电的位置距离被测设备（DUT）的距离，通常为0至10厘米之间。

4. 测试次数：进行ESD静电测试的次数，通常为10至100次之间。

5. 测试间隔：每次ESD静电测试之间的时间间隔，通常为1秒至5秒之间。

6. 环境湿度：测试环境中的湿度，通常为5%至60%之间。

7. 环境温度：测试环境中的温度，通常为15℃至35℃之间。

四、静电放电抗扰度测试定义静电放电抗扰度测试是用来衡量电子设备在静电放电环境下是否能正常工作的能力。

它是一种电磁兼容性测试，用来检测电子设备是否具有足够的抗干扰能力，以确保在复杂的电磁环境中能够正常工作。

静电测试仪的使用方法静电测试仪是一种用于测试物体表面静电电荷量的设备。

它主要通过测量物体的电场强度来判断物体是否带有静电电荷。

下面我将介绍静电测试仪的使用方法，希望能对您有所帮助。

首先，使用静电测试仪前，我们需要先了解一些基本的操作概念。

1. 电场强度：表示单位正电荷所受的力。

一般来说，电场强度越大，代表物体的静电电荷量越大。

2. 静电电荷：指物体表面所带的电荷，可以是正电荷或负电荷。

3. 静电平衡：当物体的电荷量达到一定水平时，电荷将不再改变，此时物体处于静电平衡状态。

了解这些概念后，我们可以开始使用静电测试仪了。

以下是具体的步骤和注意事项：步骤一：准备工作1. 确保静电测试仪的电池或电源工作正常。

2. 清除测试环境中的静电干扰物，例如电源线、大量的金属物品等。

3. 确保测试仪的探头清洁，没有外界污染，以防止测试结果的偏差。

步骤二：进行测试1. 将静电测试仪开关打开，确保仪器处于工作状态。

2. 将测试仪的探头对准待测试的物体表面，保持一定的距离（通常为2-3厘米）。

3. 观察测试仪上的电荷指示器，如果指示器指向正电荷，表示物体带正电；如果指向负电荷，表示物体带负电；如果指示器位于中间位置，则表示物体处于静电平衡状态。

步骤三：观察测试结果并记录1. 观察电荷指示器的变化，如果指示器指向正电荷或负电荷的一侧，并且持续时间较长，说明物体表面带有较大的静电电荷。

2. 如果指示器指向中间位置，并且保持稳定，说明物体处于静电平衡状态，没有显著的静电电荷。

3. 根据测试结果，记录物体带电量的级别，例如正负电荷的大小，以及是否处于静电平衡状态。

步骤四：分析测试结果1. 根据测试结果，判断物体的静电电荷量大小。

较大的电荷量可能会引发静电火花现象，需要注意安全。

2. 如果测试结果显示物体处于静电平衡状态，说明该物体对静电电荷具有较好的导电或导静电性能。

步骤五：使用注意事项1. 在使用静电测试仪时，需要避免过多接触测试物体的表面，以免干扰测试结果。

静电测试仪操作方法
静电测试仪主要用于检测物体表面的静电电荷。

其操作步骤如下：
1. 准备工作：将静电测试仪放置在平稳无震动的工作台面上，确保仪器与电源连接良好。

2. 开机：将电源插头插入电源插座，并打开电源开关，仪器将开始自检。

待显示屏上显示正常后，进入待机状态。

3. 校准：在进行测试之前，首先需要进行仪器的校准。

通常会提供校准板，将校准板放在测试区域上，并按下校准按钮，等待仪器完成校准。

4. 测试：将待测物体放置在测试区域上，确保与测试仪有良好的接触。

按下测试按钮，测试仪将对物体的静电电荷进行检测。

待测量稳定后，读取显示屏上的测试结果。

5. 结果处理：根据测试结果，判断物体是否存在静电电荷，并进行相应的处理。

如物体存在静电电荷，则可以通过接地等方法进行放电处理。

6. 关机：在使用完毕后，将电源开关关闭，并拔出电源插头。

将仪器放置在干燥清洁的环境中。

操作时需要注意以下事项：
- 操作人员应具备一定的静电知识和操作技能，避免操作不当导致意外事故。

- 仪器应放置在无尘、无湿、无强磁场等环境中，以确保测试结果的准确性。

- 在进行测试时，应注意避免物体与仪器发生碰撞，以免影响测试数据的准确性。

- 测试仪的使用和维护应按照相关的说明书进行，避免误操作和损坏仪器。

- 对于不熟悉操作的人员，建议请专业人士进行操作或提供指导。

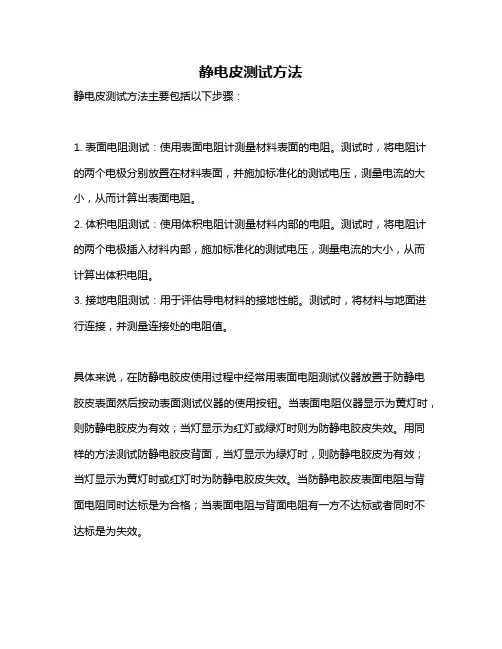

静电皮测试方法
静电皮测试方法主要包括以下步骤：
1. 表面电阻测试：使用表面电阻计测量材料表面的电阻。

测试时，将电阻计的两个电极分别放置在材料表面，并施加标准化的测试电压，测量电流的大小，从而计算出表面电阻。

2. 体积电阻测试：使用体积电阻计测量材料内部的电阻。

测试时，将电阻计的两个电极插入材料内部，施加标准化的测试电压，测量电流的大小，从而计算出体积电阻。

3. 接地电阻测试：用于评估导电材料的接地性能。

测试时，将材料与地面进行连接，并测量连接处的电阻值。

具体来说，在防静电胶皮使用过程中经常用表面电阻测试仪器放置于防静电胶皮表面然后按动表面测试仪器的使用按钮。

当表面电阻仪器显示为黄灯时，则防静电胶皮为有效；当灯显示为红灯或绿灯时则为防静电胶皮失效。

用同样的方法测试防静电胶皮背面，当灯显示为绿灯时，则防静电胶皮为有效；当灯显示为黄灯时或红灯时为防静电胶皮失效。

当防静电胶皮表面电阻与背面电阻同时达标是为合格；当表面电阻与背面电阻有一方不达标或者同时不达标是为失效。

以上信息仅供参考，如需获取更多详细信息，建议咨询专业人士。

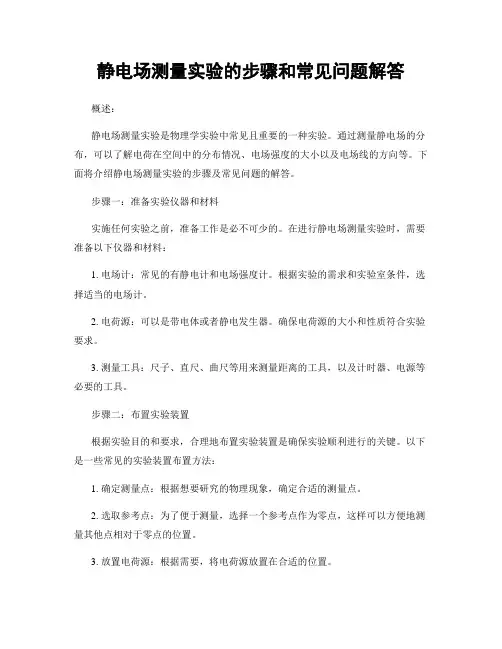

静电场测量实验的步骤和常见问题解答概述：静电场测量实验是物理学实验中常见且重要的一种实验。

通过测量静电场的分布，可以了解电荷在空间中的分布情况、电场强度的大小以及电场线的方向等。

下面将介绍静电场测量实验的步骤及常见问题的解答。

步骤一：准备实验仪器和材料实施任何实验之前，准备工作是必不可少的。

在进行静电场测量实验时，需要准备以下仪器和材料：1. 电场计：常见的有静电计和电场强度计。

根据实验的需求和实验室条件，选择适当的电场计。

2. 电荷源：可以是带电体或者静电发生器。

确保电荷源的大小和性质符合实验要求。

3. 测量工具：尺子、直尺、曲尺等用来测量距离的工具，以及计时器、电源等必要的工具。

步骤二：布置实验装置根据实验目的和要求，合理地布置实验装置是确保实验顺利进行的关键。

以下是一些常见的实验装置布置方法：1. 确定测量点：根据想要研究的物理现象，确定合适的测量点。

2. 选取参考点：为了便于测量，选择一个参考点作为零点，这样可以方便地测量其他点相对于零点的位置。

3. 放置电荷源：根据需要，将电荷源放置在合适的位置。

步骤三：执行实验在进行实验时，要注意以下几点：1. 控制外界干扰：确保实验室内的环境尽量安静，避免外界干扰对实验结果的影响。

2. 测量正确的物理量：根据实验的目的，选择合适的物理量进行测量，例如电场强度、电势等。

3. 多次测量取平均值：为了提高测量结果的准确性，可以进行多次测量并取平均值，减小误差。

4. 记录实验数据：在实验过程中，要及时记录所测量的数据，并且确认每次数据的准确性。

步骤四：数据处理与分析在进行实验后，需要对实验数据进行处理与分析，以得到实验结果。

以下是一些常见的数据处理方法：1. 绘制静电场分布图：根据实验测量的数据，可以绘制静电场的分布图，直观地显示电场的强度和方向。

2. 计算电场强度：根据实验测得的电势差和距离的关系，可以计算得到电场强度。

3. 分析电场分布特点：通过对静电场分布图的分析，可以了解电场线的走向、电场强度的变化等特点。

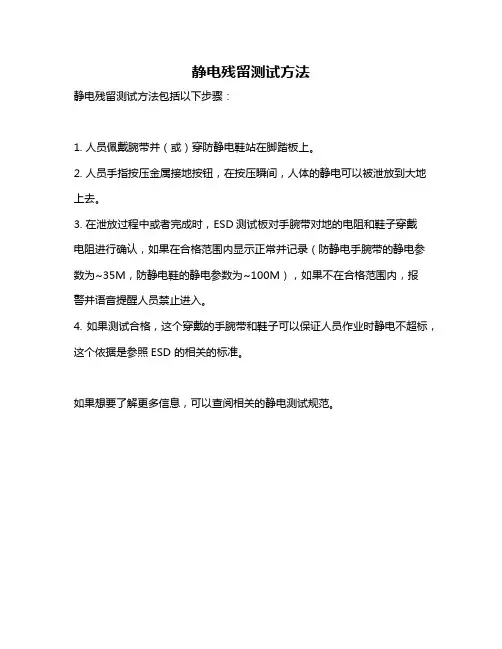

静电残留测试方法
静电残留测试方法包括以下步骤：
1. 人员佩戴腕带并（或）穿防静电鞋站在脚踏板上。

2. 人员手指按压金属接地按钮，在按压瞬间，人体的静电可以被泄放到大地上去。

3. 在泄放过程中或者完成时，ESD测试板对手腕带对地的电阻和鞋子穿戴
电阻进行确认，如果在合格范围内显示正常并记录（防静电手腕带的静电参数为~35M，防静电鞋的静电参数为~100M），如果不在合格范围内，报
警并语音提醒人员禁止进入。

4. 如果测试合格，这个穿戴的手腕带和鞋子可以保证人员作业时静电不超标，这个依据是参照ESD 的相关的标准。

如果想要了解更多信息，可以查阅相关的静电测试规范。

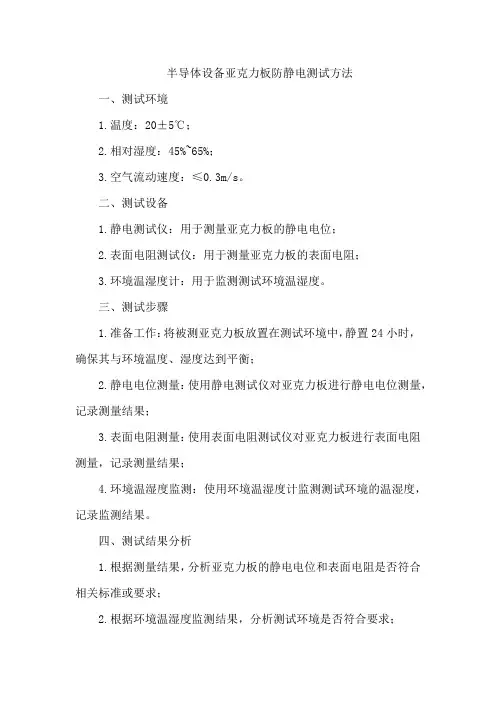

半导体设备亚克力板防静电测试方法
一、测试环境
1.温度：20±5℃；
2.相对湿度：45%~65%；
3.空气流动速度：≤0.3m/s。

二、测试设备
1.静电测试仪：用于测量亚克力板的静电电位；
2.表面电阻测试仪：用于测量亚克力板的表面电阻；
3.环境温湿度计：用于监测测试环境温湿度。

三、测试步骤
1.准备工作：将被测亚克力板放置在测试环境中，静置24小时，确保其与环境温度、湿度达到平衡；
2.静电电位测量：使用静电测试仪对亚克力板进行静电电位测量，记录测量结果；
3.表面电阻测量：使用表面电阻测试仪对亚克力板进行表面电阻测量，记录测量结果；
4.环境温湿度监测：使用环境温湿度计监测测试环境的温湿度，记录监测结果。

四、测试结果分析
1.根据测量结果，分析亚克力板的静电电位和表面电阻是否符合相关标准或要求；
2.根据环境温湿度监测结果，分析测试环境是否符合要求；
3.根据分析结果，判断亚克力板的防静电性能是否合格，并给出相应的结论。

ESD测试项目操作程序目标本文档旨在提供关于ESD（静电放电）测试项目的操作程序，以确保测试过程的准确性和可靠性。

步骤概述1. 准备测试设备和材料。

2. 进行测试前的校准和准备工作。

3. 进行ESD测试。

4. 分析和记录测试结果。

5. 处理测试设备和材料。

步骤详细说明1. 准备测试设备和材料确保所需的测试设备和材料齐全，并处于良好的工作状态。

这些设备和材料可能包括：- ESD测试仪器- ESD测试探针- ESD测试样品- 接地线- 相关文档和记录表2. 进行测试前的校准和准备工作在进行ESD测试之前，必须进行一些校准和准备工作。

这些工作可包括：- 校准ESD测试仪器和探针。

- 准备测试样品，并确保其与实际应用环境相匹配。

- 确保测试设备和测试区域都已正确接地。

3. 进行ESD测试按照以下步骤执行ESD测试：1. 将测试样品放置在测试区域内。

2. 使用ESD测试仪器和探针对样品进行测试。

3. 在测试过程中记录测试结果，包括ESD放电幅度和持续时间。

4. 分析和记录测试结果分析ESD测试结果，以评估样品的耐久性和抗静电放电能力。

根据测试结果，记录以下信息：- 样品的ESD放电幅度和持续时间。

- 测试日期和时间。

- 测试环境和条件。

- 样品的批次或标识信息。

5. 处理测试设备和材料测试完成后，必须进行适当的处理和维护工作：- 清洁和校准测试设备。

- 存档并保留测试结果和相关文档。

- 将测试样品按照需要进行处置或储存。

结论本操作程序提供了ESD测试项目的详细步骤和要求。

遵循该操作程序将有助于确保测试过程的准确性和可靠性，并获得准确的测试结果。

esd hbm 测试方法ESD（静电放电）和HBM（人体模型）是两种常用的测试方法，用于评估电子设备的静电放电抗性能。

本文将介绍ESD和HBM测试的原理、流程以及相关注意事项。

一、ESD测试方法ESD测试是通过模拟真实环境中的静电放电，评估电子设备的静电放电抗性能。

ESD测试通常包括以下几个步骤：1. 静电发生器：静电发生器是ESD测试的核心设备，用于产生静电放电。

它可以模拟人体或其它物体在与电子设备接触时产生的静电放电。

2. 测试装置：测试装置用于将静电发生器的输出信号传递给待测试的电子设备。

它通常包括接地平台、电阻等元件，以确保测试环境符合标准要求。

3. 测试过程：在测试过程中，将静电发生器与待测试的电子设备相连接，并按照标准要求给予相应的静电放电。

通过观察设备的工作状态来评估其静电放电抗性能。

4. 评估结果：根据测试过程中观察到的现象和设备的工作状态，评估电子设备的静电放电抗性能。

通常采用ESD等级来表示设备的抗静电放电能力，如ESD Class 1、ESD Class 2等。

二、HBM测试方法HBM测试是通过模拟人体模型的静电放电，评估电子设备的抗静电放电能力。

HBM测试通常包括以下几个步骤：1. HBM模型：HBM模型是模拟人体在与电子设备接触时产生的静电放电。

根据标准要求，HBM模型的参数包括模型电阻、模型电容等。

2. 测试装置：测试装置用于将HBM模型的输出信号传递给待测试的电子设备。

它通常包括接地平台、电阻等元件，以确保测试环境符合标准要求。

3. 测试过程：在测试过程中，将HBM模型与待测试的电子设备相连接，并按照标准要求给予相应的静电放电。

通过观察设备的工作状态来评估其抗静电放电能力。

4. 评估结果：根据测试过程中观察到的现象和设备的工作状态，评估电子设备的抗静电放电能力。

通常采用HBM等级来表示设备的抗静电放电能力，如HBM Class 0、HBM Class 1等。

三、注意事项在进行ESD和HBM测试时，需要注意以下几点：1. 测试环境：测试环境应符合标准要求，包括地面阻抗、电阻等元件的选择和布局。

#### 实验名称：静电测试小实验#### 实验目的：1. 了解静电的基本原理和特性。

2. 掌握利用摩擦起电的方法，观察静电现象。

3. 学习使用简单的静电测试工具，如静电计，进行静电测试。

#### 实验时间：2023年X月X日#### 实验地点：实验室#### 实验材料：1. 橡皮擦2. 纱布3. 牙签4. 彩纸剪成的四角星5. 吸管6. 静电计7. 记录本#### 实验步骤：1. 准备实验材料：将橡皮擦、纱布、牙签、彩纸剪成的四角星、吸管和静电计准备好。

2. 摩擦起电：用纱布摩擦橡皮擦，使其带上静电。

3. 观察静电现象：将摩擦过的橡皮擦放在桌子上，用牙签将彩纸剪成的四角星小心地放在橡皮擦上。

用吸管的一端靠近四角星，观察四角星是否会被吸管吸引。

4. 静电计测试：将静电计的电极分别接触橡皮擦和吸管，观察静电计的指针是否发生偏转，记录数据。

5. 重复实验：重复步骤3和4，观察不同条件下静电现象的变化。

#### 实验结果：1. 当用纱布摩擦橡皮擦后，橡皮擦能够吸引彩纸剪成的四角星，说明摩擦过的物体具有吸引轻小物体的性质。

2. 静电计的指针在接触橡皮擦和吸管后发生偏转，表明物体确实带上了静电。

#### 实验分析：1. 摩擦起电：摩擦起电是由于两个物体接触并分离时，电子从一个物体转移到另一个物体，导致物体带上电荷。

摩擦过的物体由于电子的转移而带电，具有吸引轻小物体的性质。

2. 静电现象：实验中，摩擦过的橡皮擦能够吸引彩纸剪成的四角星，这是因为橡皮擦带上了静电，而静电具有吸引轻小物体的特性。

3. 静电计测试：静电计的指针偏转表明物体带上了静电。

通过静电计的测试，可以定量地了解物体带电的情况。

#### 实验结论：1. 通过本次实验，我们了解了静电的基本原理和特性。

2. 掌握了利用摩擦起电的方法，观察到了静电现象。

3. 学会了使用静电计进行静电测试，并了解了测试结果。

#### 实验讨论：1. 在实验过程中，我们发现摩擦过的物体在接触其他物体时，可能会发生静电放电现象。
