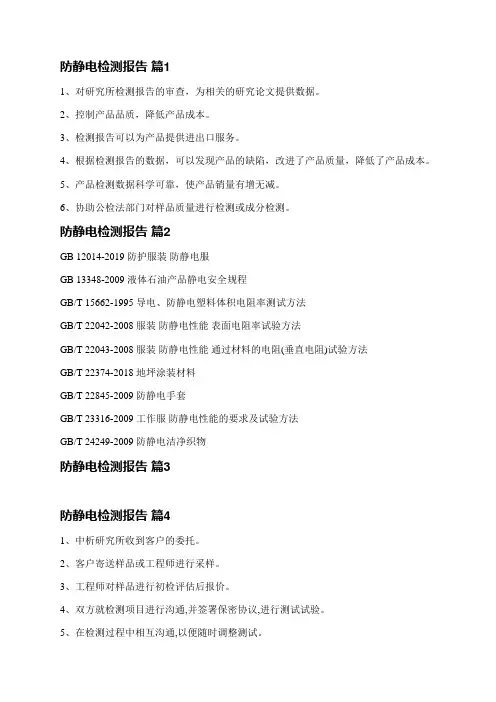

防静电检测报告篇11、对研究所检测报告的审查，为相关的研究论文提供数据。

2、控制产品品质，降低产品成本。

3、检测报告可以为产品提供进出口服务。

4、根据检测报告的数据，可以发现产品的缺陷，改进了产品质量，降低了产品成本。

5、产品检测数据科学可靠，使产品销量有增无减。

6、协助公检法部门对样品质量进行检测或成分检测。

防静电检测报告篇2GB 12014-2019 防护服装防静电服GB 13348-2009 液体石油产品静电安全规程GB/T 15662-1995 导电、防静电塑料体积电阻率测试方法GB/T 22042-2008 服装防静电性能表面电阻率试验方法GB/T 22043-2008 服装防静电性能通过材料的电阻(垂直电阻)试验方法GB/T 22374-2018 地坪涂装材料GB/T 22845-2009 防静电手套GB/T 23316-2009 工作服防静电性能的要求及试验方法GB/T 24249-2009 防静电洁净织物防静电检测报告篇3防静电检测报告篇41、中析研究所收到客户的委托。

2、客户寄送样品或工程师进行采样。

3、工程师对样品进行初检评估后报价。

4、双方就检测项目进行沟通,并签署保密协议,进行测试试验。

5、在检测过程中相互沟通,以便随时调整测试。

6、试验测试在7-15个工作日内完成,具体时间根据样品情况而定。

7、出具检测样品报告。

以上是防静电检测报告服务的相关介绍。

防静电检测报告篇51、中析研究所经验丰富、服务范围广泛，主要业务为检验、检测、试验、分析、测试等。

2、多家分支研究所机构可以快速响应客户的需求。

3、检测设备齐全，检测团队可以多方位的检测样品。

4、注重客户隐私，签订保密协议。

5、检测周期短、费用低、科学严谨、实验数据准确。

6、支持寄样检测，也支持工程师人员上门取样。

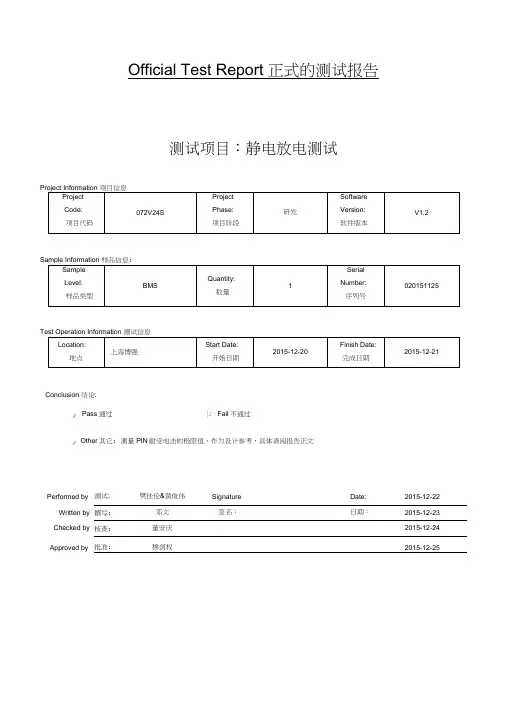

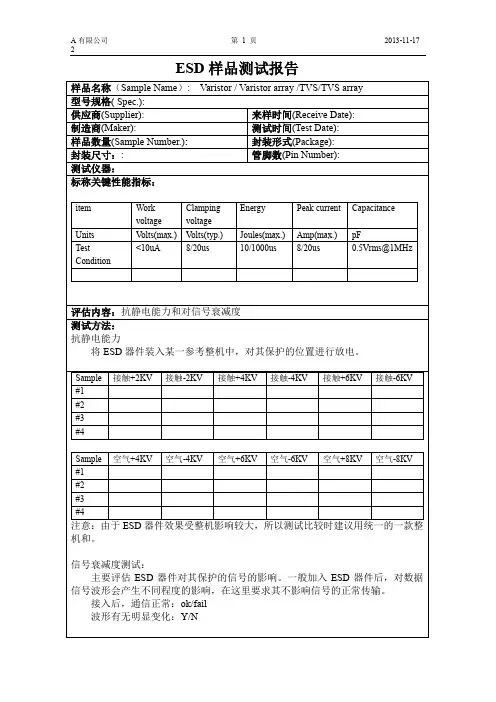

Official Test Report 正式的测试报告测试项目：静电放电测试Conclusion 结论:』Pass通过|J | Fail不通过』 Other其它：测量PIN耐受电击的极限值，作为设计参考，具体请阅报告正文Revisio n History 修订履历Contents 目录Contents 目录 (3)1 Purpose 目的 (4)2 References 参考文件 (4)3 Glossary 术语 (4)4 Sample Information 样品信息 (4)4.1 General Information 基本信息 (4)4.2 Hardware &Software Information 软硬件信息 (4)5 Equipment & Device Information 设备信息 (5)6 Approach 测试方法和步骤 (5)7 Pass/ Fail Criteria 通过标准 (6)8 Results 分析与结果 (6)9 Conclusion 结论 (7)ESD Test Report 1 Purpose 目的验证该BMS的抗静电干扰的性能指标是否在产品规范内。

2 Refere nces 参考文件Standard 执行标准：IS0106053 Glossary 术语4 Sample In formatio n 样品信息4.2 Hardware &Software Information软硬件信息软件版本：V1.2硬件版本：V1.25 Equipme nt & Device In formatio n 设备信息6 Approach测试方法和步骤7 Pass/ Fail Criteria 通过标准如章节68 Results 分析与结果1）ESD极限测试不通过的情况如下：对保护板Pin脚，控制口端，-8KV接触放电，测试结束，BMS上电，发现启动不了，分析电路，元器件被电击损坏测试场景如下图：2）其他检测点经过静电放电测试后，BMS恢复上电，其各采样和通信功能良好，测试布置如下:Test Setup Dlagram9 Co nclusion 结论该BMS 在软件版本V1.2和硬件版本V1.2的阶段，其静电放电抗扰性能指标合格。

后
顶部
右
前
左
E S D

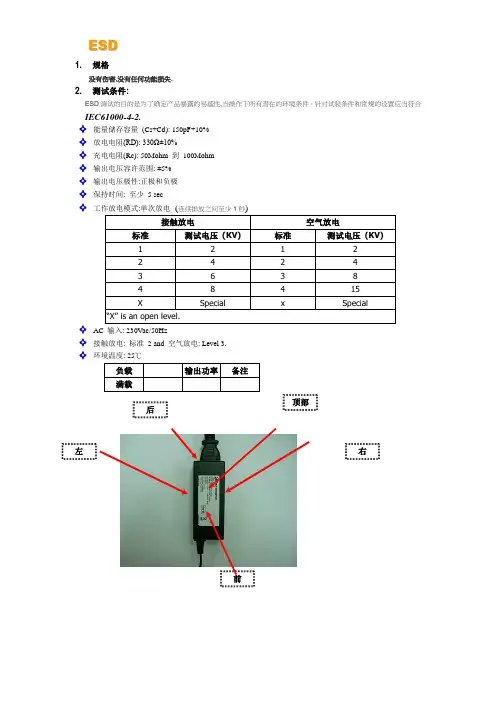

1. 规格
没有伤害,没有任何功能损失.
2. 测试条件:
ESD 测试的目的是为了确定产品暴露的易感性,当操作下所有潜在的环境条件。

针对试验条件和常规的设置应当符合
IEC61000-4-2.
✧ 能量储存容量 (Cs+Cd): 150pF+10% ✧ 放电电阻(RD): 330Ω±10%
✧ 充电电阻(Rc): 50Mohm 到 100Mohm ✧ 输出电压容许范围: ±5% ✧ 输出电压极性:正极和负极 ✧ 保持时间: 至少 5 sec
✧ 工作放电模式:单次放电 (连续排放之间至少1秒)
接触放电
空气放电
标准 测试电压 (KV)
标准 测试电压 (KV)
1 2 1 2 2 4 2 4 3 6 3 8 4 8 4 15 X
Special
x
Special
“X” is an open level.
✧ AC 输入: 230Vac/50Hz
✧ 接触放电: 标准 2 and 空气放电: Level 3.
✧ 环境温度: 25℃
负载
输出功率
备注 满载。

esd测试方法及标准
ESD（静电放电）测试是一种评估电子设备抵抗静电能力的方法，其标准为GB/T17626.2（等同于国际标准IEC61000-4-2）。

在ESD测试中，根据不同的情况，有多种测试模式。

1. I/O引脚对电源和地引脚的应力测试：对于每一个I/O引脚而言，其相对于正电源或者负电源都可能存在正向静电应力和负向静电应力。

因此，I/O引脚有四种测试模式，PS模式（positive to VSS）、NS模式（negative to VSS）、PD模式（Positive to VDD）、ND模式（negative to VDD）。

当某一引脚对电源进行应力测试时，其他引脚需处于悬浮状态。

2. I/O引脚到I/O引脚应力测试：不同I/O引脚之间也存在正、负两种应力情况。

在实际静电放电过程中，通常是其中某一个I/O引脚遭受ESD应力而另一个或多个I/O引脚接地形成ESD路径。

为了节约时间并更全面地模拟现实情况，通常对某一I/O引脚进行I/0引脚到I/O引脚的应力测试时，要将其他所有I/O 引脚全部接地。

电源VDD引脚和VSS引脚处于悬空状态。

3. VDD引脚到VSS引脚应力测试：电源引脚之间也存在正、负两种应力情况。

在进行正电源VDD引脚到负电源VSS引脚的应力测试时，所有I/O引脚需处于悬浮状态。

以上信息仅供参考，如有需要，建议咨询专业技术人员。

静电放电抗扰度测试静电放电抗扰度测试Testing and measurment techniques---Electrostatic discharge immunity test1.静电放电抗扰度测试范围:本标准规定电气和电子设备遭受直接来自操作者和对邻近物体的静电放电的抗扰度要求和试验方法,还规定了不同环境和安装条件下试验等级的范围和试验程序.2.静电放电抗扰度测试引用标准:GB/T4365-1995 电磁兼容术语IEC 68-1:1998 环境试验 第一部分:总则及导则3.静电放电抗扰度测试概述本标准所涉及的是处于静电放电环境中和安装条件下的装置．系统．子系统和外部设备。

例如，低相对湿度，使用低导电率（人造纤维）地毯．乙烯基服装等。

4.静电放电抗扰度测试定义:4.1 降低degradation(of performance)装置 设备或系统的工作性能与正常性能的非期望偏离4.2 电磁兼容性(EMC) electromagnetic compatibility设备或系统在其电磁环境中能正常工作且不对该环境中任何事物构成不能承受的电磁 骚扰的能力4.3 抗静电材料 antistatic discharge在同种材料或与类似材料相互磨擦或分离时,具有产生电荷量最小的材料4.4 储能电容器 energy storage capacitor静电放电发生器中的电容器,用以代表人体充电至试验电压值时的电容量,它可以分立元件或分布电容4.5 ESD electrostatic discharge静电放电4.6 EUT equipment under test受试设备4.7 接地参考平面(GRP)ground reference plane一块导电平面,其电位用作公共参考电位4.8 耦合板 coupling plane一块金属片或金属板,对其放电用来模拟对受试设备附近物体的静电放电HCP: 水平耦合板; VCP :垂直耦合板4.9 保持时间 holding time放电之前,由于泄漏而使试验电压下降不大于10%的时间间隔4.10 静电放电 electrostatic discharge ;ESD具有不同静电电位的物体相互靠近或直接接触引起的电荷转移4.11 抗扰度 immunity (of disturbance)装置 设备或系统面临电磁骚扰不降低运行性能的能力4.12 接触放电方法 contact discharge method试验发生器的电极保持与受试设备的接触并由发生器内的放电开关激励放电的一种试验方法4.13 空气放电方法 air discharge method将试验发生器的充电电极靠近受试设备,并由火花对受试设备受试设备激励放电的一种试验方法4.14直接放电 direct application直接对受试设备实施放电4.15间接放电 indirect application对受试设备附近的耦合板实施放电,以模拟人员对受试设备附近的物体的放电5.静电放电抗扰度试验等级:接触放电是优先选择的试验方法,空气放电则用在不能使用接触放电的场合,每种试验方法的电压列于表1中,由于试验方法的差别,每种方法所示的电压是不同的.两种试验方法的严酷程度并不表示相等的1a接触放电 1b空气放电等级 试验电压KV 等级 试验电压KV1 2 1 22 4 2 43 6 3 84 8 4 15* 特殊 * 特殊6.静电放电抗扰度试验发生器:试验发生器主要包括:充电电阻R;储能电容器Cs;分布电容Cd;放电电阻Rd;电压指示器;放电开头;可更换的放电电极头;放电回路电缆;电源装置6.1 静电放电发生器的特性规范:--------储能电容 (Cs+Cd) 150pF±10%--------放电电阻(Rd) 330ohm;±10%-------充电电阻(Rc) 50Mohm;与100Mohm;之间-------输出电压 接触放电 8KV ;空气放电 15KV-------输出电压示值的容许偏差 ±5%-------输邮电压极性 正和负性-------保持时间 至少5S-------放电,操作方式 单次放电试验发生器中放电回路的电缆一般长为2m,其构成应使发生器满足波形的要求,它应有足够的绝缘以防止在静电放电电流不通过其端口而流向人员或导电表面6.2 静电放电发生器特性的校验波形参数 :等级 1 2 3 4指示电压KV 2 4 6 8放电的第一个峰值电流(±10%)A 7.5 15 22.5 30放电开头操作时的上升时间tr ns 0.7~1 0.7~1 0.7~1 0.7~1在30ns时的电流 (±10%) A 4 8 12 16在60ns时的电流 (±30%) A 2 4 6 87.静电放电抗扰度测试配置A) 对导电表面和对耦合平面的接触放电;B) 在绝缘表面上空气放电.7.1 实验室试验的配置实验室的地面应设置接地参考平面,它应是一种最小厚度为0.25mm铜或铝的金属薄板,其他金属虽可使用但它们至少有0.65mm的厚度.接地参考平面的最小尺寸为1*1m,实际尺寸取决于受试设备的尺寸,而且每边至少应伸出受试设备或耦合板之外0.5m,并将它与保护接地系统相连.耦合板应采用和接地参考平面相同的金属和厚度,而且经过每端设置一个470Ω的电阻电缆与接地参考平面连接,当电缆置于接地参考平面上时,这些电阻器应能耐受住放电电压且具有良好的绝缘,以避免对接地参考平面的短路.7.1.1 台式设备试验配置包括一个放在接地参考平面上的0.8m高的木桌放在水平耦合板(HCP)面积为1.6m*0.8m,并用一个厚0.5mm的绝缘衬垫将受试设备和电缆与耦合板隔离.若EUT过大而不能保持与水平耦合板各边的最小距离为0.1m,则应使用另一块相同的水平耦合板,并与第一块短边侧距离0.3m.但此时必须将桌子扩大或使用二个桌子,这些水平耦合板必焊在一起,而经过另一根带电阻电缆接到接地参考平面上7.1.2落地式设备受试设备与电缆用厚度约0.1m的绝缘支架与接地参考平面隔开.8.静电放电抗扰度试验程序8.1 气候条件:-------环境温度: 15℃~35℃-------相对湿度: 30%~60%-------大气压力: 86Kpa~106Kpa8.2 受试设备的考核8.3试验的实施8.3.1对受试设备直接施加的放电静电放电仅施加于操作人员正常使用受试设备时可能接触的点和表面上.为了确定故障的临界值,试验电压应从最小值到选定的试验电压值逐渐增加,最后的试验值不应 超过产品的规范值,以避免损坏设备.试验应以单次放电的方式进行.在预选点上,至少施加十次单次放电(最敏感极性)连续单次放电之间的时间间隔建议至少1S,但为了确定系统是否会发生故障,可能需要较长的间隔.静电放电发生器应保持与实施放电的表面垂直,以改善试验结果的可重复性在实施放电的时候,发生器的放电回路电缆与受试设备的距离至少为0.2m.在接触放电的情况下,放电电极的顶端应在操作放电开头之前接触受试设备.对于表面涂漆的情况,应采用以下的操作程序:如设备制造厂家未说明漆膜为绝缘层,则发生器的电极头应穿入漆膜,以便与导电层接触,如厂家指明漆膜是绝缘层,则应只进行空气放电.这类表面不应进行接触放电试验.在空气放电的情况下,放电电极的圆形放电头应尽可能地接近并重新触及受试设备,每次放电之后,应将静电放电发生器的放电电极从受试设备移开,然后重新触发发生器,进行新的单次放电,这个程序应当重复至放电完成为止,在空气放电试验的试验情况下,用作接触放电的放电开头应当闭合.8.3.2 间接施加的放电8.3.2.1 在受试设备下面的水平耦合板在受试设备每侧的一些点上,至少对水平耦合板施加10次单次放电在放电电极触及耦合板的情况下,应将静电放电发生器垂直地置于与受试设备为0.1m处.8.3.2.2 垂直耦合板对耦合板的一个垂直边的中心至少施加十次单次放电,应将尺寸为0.5m*0.5m的耦合板平行于受试设备放置且与其保持0.1m的距离.放电应施加在耦合板上,通过调整耦合板位置,使受试设备四面不同的位置都受到放电试验.。

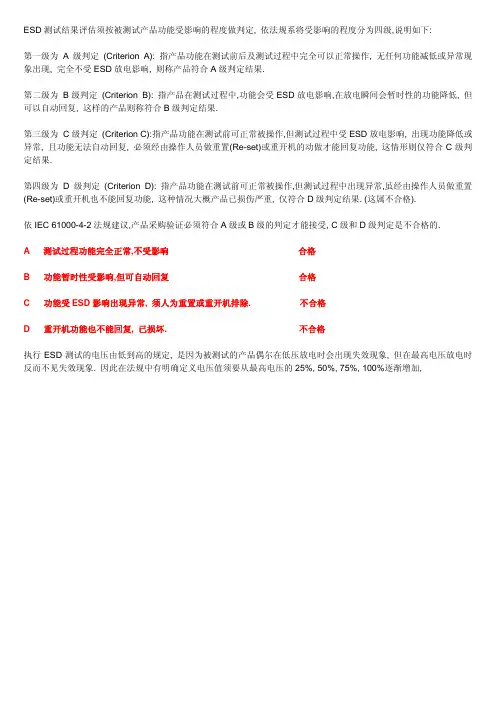

ESD测试结果评估须按被测试产品功能受影响的程度做判定, 依法规系将受影响的程度分为四级,说明如下:
第一级为A级判定 (Criterion A): 指产品功能在测试前后及测试过程中完全可以正常操作, 无任何功能减低或异常现象出现, 完全不受ESD放电影响, 则称产品符合A级判定结果.
第二级为B级判定 (Criterion B): 指产品在测试过程中,功能会受ESD放电影响,在放电瞬间会暂时性的功能降低, 但可以自动回复, 这样的产品则称符合B级判定结果.
第三级为C级判定 (Criterion C):指产品功能在测试前可正常被操作,但测试过程中受ESD放电影响, 出现功能降低或异常, 且功能无法自动回复, 必须经由操作人员做重置(Re-set)或重开机的动做才能回复功能, 这情形则仅符合C级判定结果.
第四级为D级判定 (Criterion D): 指产品功能在测试前可正常被操作,但测试过程中出现异常,虽经由操作人员做重置(Re-set)或重开机也不能回复功能, 这种情况大概产品已损伤严重, 仅符合D级判定结果. (这属不合格).
依IEC 61000-4-2法规建议,产品采购验证必须符合A级或B级的判定才能接受, C级和D级判定是不合格的.
A 测试过程功能完全正常,不受影响合格
B 功能暂时性受影响,但可自动回复合格
C 功能受ESD影响出现异常, 须人为重置或重开机排除. 不合格
D 重开机功能也不能回复, 已损坏. 不合格
执行ESD测试的电压由低到高的规定, 是因为被测试的产品偶尔在低压放电时会出现失效现象, 但在最高电压放电时反而不见失效现象. 因此在法规中有明确定义电压值须要从最高电压的25%, 50%, 75%, 100%逐渐增加,。

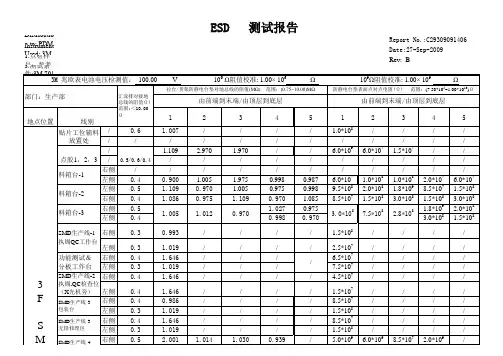

Distribution to: PDM, QAS,QCS,Albert Yiu C.B.Hou, Wb Liu,PDS, PES,IES, PAS.Instrument Used: 3M 701 Megohmeter & DMM FLUKE 17B,电线一条2.0Ω, 经测试合格的静电带一条，表笔(0.1Ω )。

1.点检样品：参考电阻板 2.测试辅助用品:酒精，5m 卷尺Rev: B有铅修理区Report No.:C29309091406Date:27-Sep-2009Distribution to: PDM, QAS,QCS,Albert Yiu C.B.Hou, Wb Liu,PDS, PES,IES, PAS.Instrument Used: 3M 701 Megohmeter & DMM FLUKE 17B,电线一条2.0Ω, 经测试合格的静电带一条，表笔(0.1Ω )。

1.点检样品：参考电阻板 2.测试辅助用品:酒精，5m 卷尺Rev: BReport No.:C29309091406Date:27-Sep-2009Distribution to: PDM, QAS,QCS,Albert Yiu C.B.Hou, Wb Liu,PDS, PES,IES, PAS.Instrument Used: 3M 701 Megohmeter & DMM FLUKE 17B,电线一条2.0Ω, 经测试合格的静电带一条，表笔(0.1Ω )。

1.点检样品：参考电阻板 2.测试辅助用品:酒精，5m 卷尺Rev: BReport No.:C29309091406Date:27-Sep-2009红色橙黄色粉红色黄色制作：批准:。
