RT-100电阻率测试仪操作手册
- 格式:pdf
- 大小:630.27 KB
- 文档页数:8

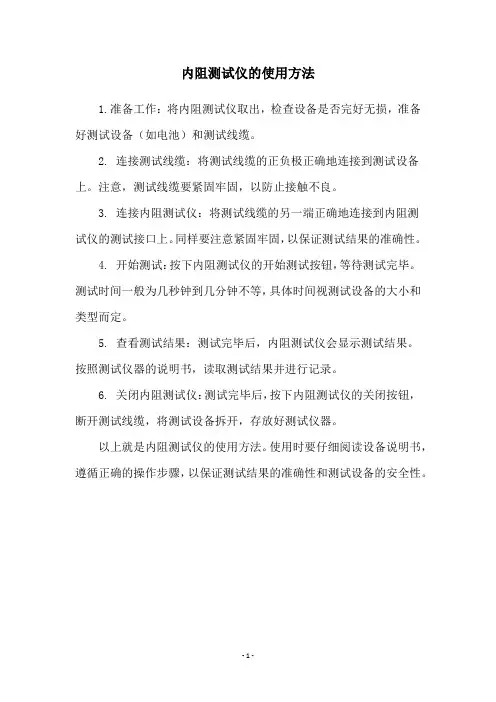

内阻测试仪的使用方法
1.准备工作:将内阻测试仪取出,检查设备是否完好无损,准备好测试设备(如电池)和测试线缆。
2. 连接测试线缆:将测试线缆的正负极正确地连接到测试设备上。
注意,测试线缆要紧固牢固,以防止接触不良。
3. 连接内阻测试仪:将测试线缆的另一端正确地连接到内阻测
试仪的测试接口上。
同样要注意紧固牢固,以保证测试结果的准确性。
4. 开始测试:按下内阻测试仪的开始测试按钮,等待测试完毕。
测试时间一般为几秒钟到几分钟不等,具体时间视测试设备的大小和类型而定。
5. 查看测试结果:测试完毕后,内阻测试仪会显示测试结果。
按照测试仪器的说明书,读取测试结果并进行记录。
6. 关闭内阻测试仪:测试完毕后,按下内阻测试仪的关闭按钮,断开测试线缆,将测试设备拆开,存放好测试仪器。
以上就是内阻测试仪的使用方法。
使用时要仔细阅读设备说明书,遵循正确的操作步骤,以保证测试结果的准确性和测试设备的安全性。
- 1 -。
第1篇一、概述阻抗仪是一种用于测量生物组织阻抗的仪器,广泛应用于生理学、医学、生物工程等领域。
本规程旨在指导使用者正确、安全地操作阻抗仪,确保测量结果的准确性和实验的安全。
二、操作前准备1. 确认仪器状态:检查阻抗仪是否处于正常工作状态,包括电源、显示屏、按键等。
2. 校准仪器:根据仪器说明书进行校准,确保测量精度。
3. 准备测试对象:选择合适的测试对象,确保其符合测试要求。
4. 配置测试参数:根据测试需求设置测试参数,如频率、波形、采样率等。
三、操作步骤1. 开启仪器:按下电源按钮,启动阻抗仪。
2. 连接电极:将电极正确连接到阻抗仪的电极夹上,确保连接牢固。
3. 选择测试模式:根据测试需求选择相应的测试模式,如人体阻抗测试、液体阻抗测试等。
4. 设置测试参数:根据测试对象和需求设置测试参数,如频率、波形、采样率等。
5. 准备测试对象:将被测试对象放置在测试平台上,确保其与电极充分接触。
6. 开始测试:按下测试开始按钮,仪器开始采集数据。
7. 观察数据:在显示屏上观察实时数据变化,必要时调整测试参数。
8. 数据记录:将测试数据记录在实验记录本或电子文档中。
9. 测试结束:完成测试后,关闭测试模式,断开电极连接。
四、注意事项1. 操作过程中,严禁触摸电极和测试对象,以免影响测量结果。
2. 防止电极受潮,定期检查电极夹和电极片,确保其干燥、清洁。
3. 避免将阻抗仪放置在高温、潮湿、有腐蚀性气体的环境中。
4. 使用过程中,如发现异常情况,立即停止操作,并通知专业人员处理。
5. 定期对阻抗仪进行维护和保养,确保仪器正常运行。
五、操作后处理1. 关闭仪器:完成测试后,关闭阻抗仪电源。
2. 清理电极:使用酒精棉球清洁电极夹和电极片,避免残留物影响下次测试。
3. 收集实验数据:整理实验记录,确保数据完整、准确。
4. 检查仪器状态:检查阻抗仪是否完好,如有损坏,及时更换或报修。
六、附则本规程适用于所有阻抗仪的操作,具体操作步骤可能因仪器型号和功能有所不同。
绝缘电阻测试仪操作说明文件编号文件版本A/0 生效日期文件页码目的:规范仪器的操作步骤,提高测试的准确度。
适用范围:适用于本公司所有产品的绝缘性能测试责任部门:公司所有使用绝缘电阻测试仪的部门。
操作说明:1、接通电源启动设备;2、测试参数设定2.1设备启动后显示屏显示待测状态通过∧和∨键可调出5组记忆中任意一组数据进行参数设置;2.2选定一组参数后,按SET键进入测试电压设置,通过∧和∨键调到测试电压;设置完成后按EXIT 键退出或按SET键进入下一设定界面;2.3测试电压设定后,再按SET键进入电阻分选上限设置,设置测试所需分选电阻上限值,设置完后按SET键进入电阻分选下线值设定,设置测试所需分选电阻下限值,设置完成后按EXIT键退出或按SET键进入下一设定界面;2.4电阻分选值设定后按SET键进入报警讯响开关设定界面,通过∧和∨键设置开关,设置完成后按EXIT键退出或按SET键进入下一设定界面;2.5报警讯响开关设定后按SET键进入报警条件设定界面,通过∧和∨键设置报警条件,设置完成后按EXIT键退出或按SET键进入下一设定界面;2.6报警条件设定后按SET键进入远控开关界面;此界面无需设定接着按SET键进入测试时间设定,通过∧和∨键设置测试时间,设置完成后按EXIT键退出进入待测界面3、将仪器上红色测试夹,任意一个测试夹夹住被测产品电源线非接地插头上,将黑色测试夹夹在地线插头上,另一红色测试夹夹住被测部件;4、按“启动”键进行测试,测试结果显示在屏幕右下角处,5、测试完成后按“复位”键返回待测试界面,取下测试夹;6、关闭电源,注意事项:1、该设备电源AC 220V 50HZ;2、仪器应在温度:10℃-30℃湿度:≦65%RH的环境中使用3、测试端输出电压,应在复位状态下连接被测件,谨防触电。
4、在测量有极性的被测件(电解电容器等)按仪器上正负端子连接好,并且复位几秒钟后取下(复位后通过一个20K/5W的电阻放店),以防止电击。
绝缘电阻测试仪操作规程
《绝缘电阻测试仪操作规程》
一、电阻测试仪简介
绝缘电阻测试仪是用于测量电气设备、电缆、变压器等绝缘材料的绝缘电阻的仪器,可以帮助用户判断设备的使用状态和安全性。
二、操作准备
1. 在使用前,仔细阅读说明书,了解仪器的功能和操作方法。
2. 确保电源稳定并接通,并按要求连接测试线。
3. 检查测试线是否完好,确保防护措施到位。
三、操作步骤
1. 启动仪器,等待预热时间,确保仪器处于正常工作状态。
2. 选择合适的测试范围和电压,根据被测物品的情况进行调整。
3. 将测试线分别连接到被测物品的两端,确保连接牢固。
4. 按下测试按钮,开始进行测试,测试完成后松开按钮。
5. 记录测试结果,并进行分析判断,根据需要采取相应的措施。
四、注意事项
1. 在使用过程中,严格按照操作规程进行操作,避免涉水或与其他金属相接触。
2. 在测试过程中,避免触碰高压部分,避免发生触电事故。
3. 测试完成后,及时将测试线拔掉,避免发生短路。
4. 仪器需定期进行维护保养,确保仪器的准确性和稳定性。
总之,在使用绝缘电阻测试仪时,一定要严格按照操作规程操作,确保安全性和测试准确性。
产品操作说明书倒装电木铣工作台产品型号: RT100目录介绍产品规格装箱单安装操作维护产品爆炸图及零部件清单 客户售后服务卡 1 1 1 2-4 4 5 6-7 8-9介绍本款型号RT00为台锯用“倒装电木铣工作台附件”,可以安装在所有“海威”台锯上作为附件,以实现电木铣倒装。
此台板上还配置了航空级铝合金靠山,以及一个起始销以便进行曲线铣削!台板上采用四条标准的19.05*9.5标准T槽,和可调节高度的支撑腿,以及63.5mm除尘接口!图1 推台安装在10“台锯上的效果产品规格装箱单序号 描述 A 电木铣工作台B 支腿C 靠尺靠板及护罩D 角度靠尺量角器锁紧手柄E 靠尺滑动导杆F 靠尺护罩定位T型块G 靠尺靠板调整片1.5mmH 靠尺靠板调整片0.7mmI 靠尺前护罩J 五星把手K 支脚L 台板嵌块1(内径25.4mm) M 台板嵌块2(内径60mm) N 起始销 O 出尘口63.5mmP 内六角平圆头螺钉M6-1*10 Q 平垫6mm R 安装螺钉套件—盘头螺钉M8-1.25*30—弹垫8mm —平垫8mmS 内六角扳手套件8件1.5-8mm T 电木铣固定Z型支架数量 1 1 1 1 2 1 1 1 1 2 1 1 1 1 1 4 4 3 3 3 3 1 4包装内容参照图2、图3及后面的包装清单备注:如果您在清点包装清单时发现缺失部件,请检查安装位置或仔细检查包装材料,因为有些部件出于运输目的我们会预装在产品上!图2图3装箱清单 关键项目台面尺寸(长*宽)mm 台板T槽尺寸m靠山靠板尺寸(*2)mm 台板嵌块数量 台板开口尺寸mm 台板嵌块内孔尺寸mm 出尘口尺寸mm 规格 510*686 19.05*9.5 317.5*70 2 100 25.4; 60 63.5图4安装为了安全及高效使用,本电木铣工作台应该安装在台锯的右边,并且要确保台面与台锯台面水平。
需要工具 数量 助手 1 4mm开口扳手 2 5mm内六角扳手 1 6mm内六角扳手 1 平直尺 1 开口扳手10mm 1 开口扳手13mm 2 以下为安装步骤: 1、断开主电源2、推台必须安装在台锯的左边—如果你的台锯右边已经有一块副台板,请先卸 下此副台板,使用连接副台板的孔连接电木铣台 —如果你直接将电木铣工作台安装在右侧副台板右边或延伸木台板右边,则需要按照图5,自己打孔,攻3个M8-1.25的螺纹孔,以对应电木铣工作台的连接孔位!图5台锯边缘及电木铣台边上的连接孔位 3、将圆盘支腿旋进支腿的下部,如图6,注意,暂时不要旋紧限位螺母,以便按照后续步骤调整支腿的高度。
绝缘电阻测试仪使用说明书一、操作方法(500V,≥30MΩ)1、将仪器的电源插头接上AC220V。
按下电源开关至ON位置,预热10分钟,即可正常测试。
2、选择好适当的测试电压(500V)。
3、注意“TEST”灯是否处于熄灭状态,确保接线柱上不带电,接上被测件,按下“TEST”按钮,仪器即可对被测件充电并测量。
4、测试完毕后按下“RESET”键或测试时间到仪器自动复位后,才可取下被测件。
5、重复上述步骤,进行下一次测量。
二、使用注意事项1、本测试仪在电源开启后即可使用,但为了保证精度请预热10分钟以上。
2、连接被测物体时,必须保证处于复位状态,即TEST灯灭时,以防高压电击。
3、在测量100MΩ以上时,测量线最好用屏蔽。
接线时要将仪器前面板上的接地柱与被测件的机壳或外壳相连。
4、尽量避免测量过小的电阻,或将两测试夹相短接。
接地电阻测试仪使用说明书(I=10A,≤0.1Ω)一、操作方法1、仪器配备一副(两组)测试线,红粗线接红色电流接线柱,红细线接红色电阻接线柱,黑粗线接黑色电流接线柱,黑细线接黑色电阻接线柱。
2、将仪器的电源插头接上AC220V。
按下电源开关至ON位置,各个窗口数码管亮。
3、电流调节旋钮逆时针旋至零位。
4、测试前,选择好量程。
5、两组测试线的夹子相互短路。
6、手动测试(1)、“定时”开关关闭。
(2)、确定2-5步骤无误后,按“启动”按钮,“测试”灯亮,调节“电流调节”旋钮并观察电流显示窗口显示电流值至所需电流值。
()(3)、按下“预置/测试”键,调节报警预置电位器,至所需电阻值。
(4)、按下“复位”按钮,切断电流输出,同时调节“电流调节”旋钮至最小。
将测试线夹在被测物的测试点上。
(5)、按下“启动”旋钮,“测试”灯亮,同时调节“电流调节”旋钮至所需电流值,接着读下电阻显示窗口显示的电阻值。
当被测物电阻值大于预值电阻值时,仪器会发出生光报警,反之,则不报警。
只要按下“复位”按钮停止测试,“测试”灯灭,取下测试线以备下次再测。

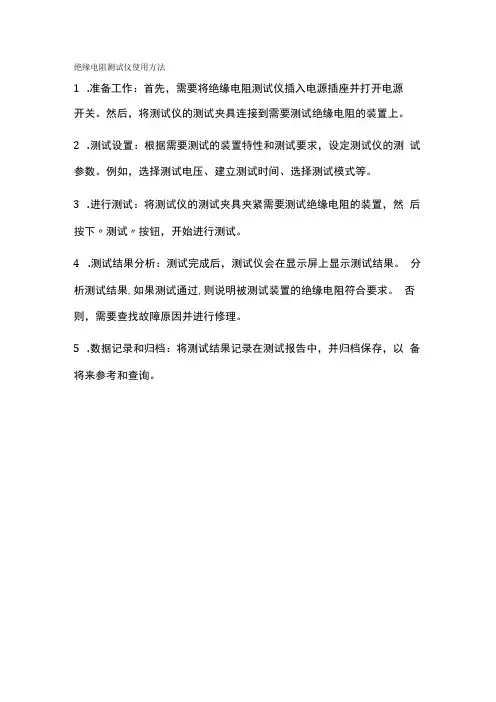

绝缘电阻测试仪使用方法
1.准备工作:首先,需要将绝缘电阻测试仪插入电源插座并打开电源
开关。
然后,将测试仪的测试夹具连接到需要测试绝缘电阻的装置上。
2.测试设置:根据需要测试的装置特性和测试要求,设定测试仪的测试参数。
例如,选择测试电压、建立测试时间、选择测试模式等。
3.进行测试:将测试仪的测试夹具夹紧需要测试绝缘电阻的装置,然后按下〃测试〃按钮,开始进行测试。
4.测试结果分析:测试完成后,测试仪会在显示屏上显示测试结果。
分析测试结果,如果测试通过,则说明被测试装置的绝缘电阻符合要求。
否则,需要查找故障原因并进行修理。
5.数据记录和归档:将测试结果记录在测试报告中,并归档保存,以备将来参考和查询。

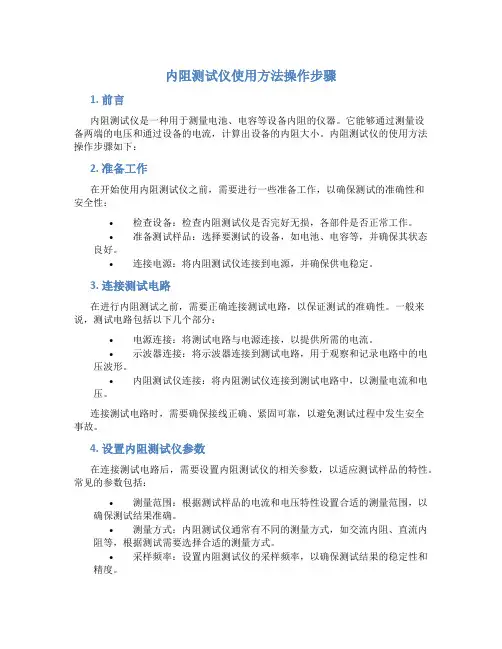

内阻测试仪使用方法操作步骤1. 前言内阻测试仪是一种用于测量电池、电容等设备内阻的仪器。
它能够通过测量设备两端的电压和通过设备的电流,计算出设备的内阻大小。
内阻测试仪的使用方法操作步骤如下:2. 准备工作在开始使用内阻测试仪之前,需要进行一些准备工作,以确保测试的准确性和安全性:•检查设备:检查内阻测试仪是否完好无损,各部件是否正常工作。
•准备测试样品:选择要测试的设备,如电池、电容等,并确保其状态良好。
•连接电源:将内阻测试仪连接到电源,并确保供电稳定。
3. 连接测试电路在进行内阻测试之前,需要正确连接测试电路,以保证测试的准确性。
一般来说,测试电路包括以下几个部分:•电源连接:将测试电路与电源连接,以提供所需的电流。
•示波器连接:将示波器连接到测试电路,用于观察和记录电路中的电压波形。
•内阻测试仪连接:将内阻测试仪连接到测试电路中,以测量电流和电压。
连接测试电路时,需要确保接线正确、紧固可靠,以避免测试过程中发生安全事故。
4. 设置内阻测试仪参数在连接测试电路后,需要设置内阻测试仪的相关参数,以适应测试样品的特性。
常见的参数包括:•测量范围:根据测试样品的电流和电压特性设置合适的测量范围,以确保测试结果准确。
•测量方式:内阻测试仪通常有不同的测量方式,如交流内阻、直流内阻等,根据测试需要选择合适的测量方式。
•采样频率:设置内阻测试仪的采样频率,以确保测试结果的稳定性和精度。
根据不同型号的内阻测试仪,参数设置的方式可能会有所不同,可以参考相关设备的说明书或咨询厂家进行设置。
5. 进行内阻测试设置参数后,即可开始进行内阻测试。
具体操作步骤如下:1.打开内阻测试仪的电源开关,确保仪器处于正常工作状态。
2.按下启动按钮,启动内阻测试仪的测试功能。
3.观察示波器的显示,记录测试过程中的电流和电压波形。
4.根据测试结果计算出设备的内阻大小。
5.如果需要多次测试,可重复以上步骤。
6. 结束测试测试完成后,需要进行相关的收尾工作,以确保设备的安全和整洁:•停止测试:按下内阻测试仪的停止按钮,停止测试功能。
RT系列岩土电阻率测试仪用户手册武汉建科科技有限公司2008 — 2018尊敬的用户:你好,非常感谢你选择使用我公司生产制造的仪器设备,在使用该仪器设备以前,务必请你认真阅读本用户手册,这对于你快速熟悉和使用我们的产品非常有帮助,通过本用户手册,你也可以在以后的使用中避免一些错误的操作,从而更好的开展工作。
谢谢,并祝你工作愉快!武汉建科科技有限公司版权声明:本用户手册版权归武汉建科科技有限公司所有,未经许可,任何单位和个人不得以赢利为目的复制、传播、引用本用户手册全文或部分内容,对于所有侵权行为,武汉建科科技有限公司保留诉诸法律的权利;科学研究、教学、学术探讨、论文撰写等非赢利性行为不在限制之列,但引用请注明出处。
本手册内容如有变动,恕不另行通知。
本手册作为培训之用,对于本公司产品不具有任何法律上的约束。
本手册所涉及到的商标、专利技术、文献资料等受版权法或专利法保护的内容归其所有者持有,武汉建科科技有限公司尊重他人的知识产权,同时也要求我们的使用者也尊重他人之权利。
© 2008 更多资料和资讯,请访问公司网站:中国·湖北·武汉建科科技有限公司公司声明一、 安全声明武汉建科科技有限公司所有产品采用直流或交流供电模式,请用户仔细阅读用户手册,严格按照仪器设备要求使用电源,交流供电请注意仪器接地。
工程测试现场复杂,测试人员应按工地要求着装,配戴安全帽和其他防护用品。
由于用户的疏忽造成的仪器设备和人员的损伤,本公司免责。
二、 标准和规范的引用用户手册中涉及的相关测试方法和国家标准,均系普及性说明与引用,严格的描述和引用请查阅相关技术文献、规范规程以及国家标准。
用户手册中的测试方法与测试内容仅供参考,以国家标准、规范、规程为最终唯一解释。
本公司对于用户使用测试方法不当引起的任何争议免责。
武汉建科科技有限公司目录第一章 概 述 (1)第二章 电阻率测试概论 (2)第三章 RT岩土电阻率测试仪操作指南 (4)第四章 电阻率测试数据采集与数据整理 (5)第五章 仪器使用保养 (11)附录A不同土壤电阻率ρ(Ω.m)参考值 (12)附录B几点问题的讨论 (12)第一章概述在岩土工程勘察、教学、研究中土的电阻率相关参数与土的工程力学指标紧密相连, 并可反映土的一些特殊性质, 如污染特征、可液化性等。

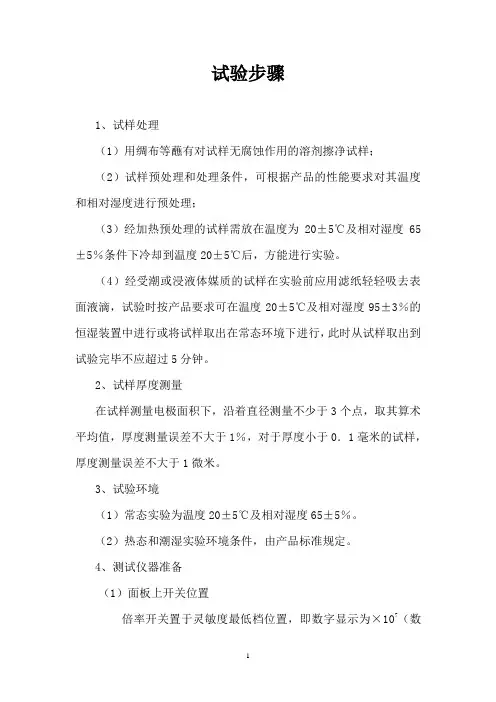

试验步骤1、试样处理(1)用绸布等蘸有对试样无腐蚀作用的溶剂擦净试样;(2)试样预处理和处理条件,可根据产品的性能要求对其温度和相对湿度进行预处理;(3)经加热预处理的试样需放在温度为20±5℃及相对湿度65±5%条件下冷却到温度20±5℃后,方能进行实验。
(4)经受潮或浸液体媒质的试样在实验前应用滤纸轻轻吸去表面液滴,试验时按产品要求可在温度20±5℃及相对湿度95±3%的恒湿装置中进行或将试样取出在常态环境下进行,此时从试样取出到试验完毕不应超过5分钟。
2、试样厚度测量在试样测量电极面积下,沿着直径测量不少于3个点,取其算术平均值,厚度测量误差不大于1%,对于厚度小于0.1毫米的试样,厚度测量误差不大于1微米。
3、试验环境(1)常态实验为温度20±5℃及相对湿度65±5%。
(2)热态和潮湿实验环境条件,由产品标准规定。
4、测试仪器准备(1)面板上开关位置倍率开关置于灵敏度最低档位置,即数字显示为×107(数字管7字亮)。
测试电压选择开关置于复位状态。
测试电压开关置于“OFF”。
电源总开关置于“OFF”。
输入短路揿键置于“SHORT”。
极性开关置于“+”。
电阻、电流选择开关置于“OHM”。
(2)检查测试环境的温度和湿度是否在允许范围内,尤其当环境湿度大于80%以上时,对测量较高的绝缘电阻(>1011Ω)及小于10-8微电流可能会导致较大误差。
(3)检查交流电源电压是否符合220V±10%。
(4)将仪器接通电源,合上电源开关,数字管即发亮,如果发现数字管不亮,立即切断电源,待查明原因并排出故障后方可使用。
(5)接通电源预热30分钟,此时可能发现指示仪表的指针会离开“∞”及“0”处,这时可慢慢调节“∞”及“0”电位器,使指针置于“∞”及“0”处。
5、测试步骤(本实验只针对高电阻测量)(1)将被测试样置于测量电极和高压电极之间(注意:测量电极与保护电极要用绝缘板隔开),用测量电缆线和导线分别与讯号输入端和测试电压输出端连接。
电导率电阻率测控仪安全操作及保养规程前言电导率电阻率测控仪是一种电子仪器,主要用于测量电导率和电阻率等参数。
它可以广泛应用于水处理、电镀、制药、食品、环境保护等各个领域。
使用电导率电阻率测控仪不仅能提高工作效率,更能确保产品的质量和安全。
但是,使用电导率电阻率测控仪必须遵守相应的操作规程,否则有可能带来安全问题或损坏仪器。
本文将介绍电导率电阻率测控仪的操作和保养规程,帮助用户合理使用电导率电阻率测控仪。
一、电导率电阻率测控仪安全操作规程1. 使用前检查在使用电导率电阻率测控仪之前,应该先检查设备的安全性。
具体的操作如下:1.检查电缆连接是否牢固。
2.检查电缆和电极是否破损。
3.检查电源电压是否符合仪器要求。
4.检查设备是否存在损坏或损坏迹象。
5.检查是否有电源开关,以及是否与电源连接正确。
2. 仪器操作使用电导率电阻率测控仪时,应该遵循以下的操作规程:1.按照说明书正确操作电导率电阻率测控仪。
2.在使用时避免与金属接触。
3.在使用前和使用中,不能让仪器浸入液体。
4.正确选择电极以及使用电极时要保持电极干净。
5.确保测量时能够在仪器显示屏上正确阅读数据,避免过度摇晃仪器。
6.使用时要保持仪器表面干净和无尘。
7.如果使用的是带有充电电池的电导率电阻率测控仪,在使用前要完全充电。
8.在使用时需要避免使用在潮湿的环境中。
3. 仪器放置在使用电导率电阻率测控仪时,要注意正确的仪器放置,避免安全问题的发生,具体规程如下:1.建立稳定的放置场所,以免仪器因故有任何移动或滑动的现象。
2.使用好指定的仪器支架以及相关安全的固定装配,以便于使用者稳定地握持。
3.放置时要确保当仪器不在使用时确实没有电流或电气泄漏问题出现。
4.放置时要注意电表感应器是否与机器本身隔离,而无其他的人员接近其感应设施。
5.对于充电电池型号的电导率电阻率测控仪,要将电池完全充电后再使用。
4. 其他安全规程1.在使用电导率电阻率测控仪时,避免靠近高电压设备。
仪器控制面板•(1)电压显示窗口:测试电压设定值显示,单位为V。
(2)量程显示窗口:显示当前量程段。
•(3)测试值显示窗口:测试的绝缘电阻值,显示4位有效值。
(4)单位指示灯:显示当前电流及阻值单位。
•(5)分选指示灯:NG指示灯:不合格指示灯,低于设定值时亮,G00D灯:正品指示,测试值高于上限时亮。
•(6)设定/确认键:设定:进入设定状态,上下键选择功能;确认:进入修改或设定状态完毕确认退出。
•(7)自动键:量程自动/手动切换按键,指示灯亮表示当前是量程自动状态,在测量时自动切换量程,否则在测试中使用上下键切换来改变量程。
(8)清零键:放电状态时,对仪器开路清零校正。
(9)放电键:测试返回放电状态•(10)R/I测试键:放电状态或设定状态下进入测试状态。
测试状态下切换电阻/电流显示。
•(11)接地端:接地屏蔽端。
(12)测试“-”端:电压输出端。
(13)测试“+”端:采样输入端。
•(14)高压警示灯:提示当前“-”端有电压输出。
(15)仪器电源开关。
各参数设定及操作步骤• 1.检查仪器电源插头接插良好后,打开仪器面板的电源开关,预热5—10分钟。
• 2.根据检验文件要求,设定相关的测试参数,步骤如下:(1)1.VOL电压设定:在电压项1.VOL上按动“设定/确认”键,进入电压设定子菜单。
此时通过“∧”、“∨”键调整所需的电压值,共10档(10~1000V)。
按动“设定/确认”键设定完成,电压值将自动保存并返回菜单。
(2)电阻上下限设定:在极限2.LO或3.Hi上按动“设定/确认”键,进入设定状态。
此时通过“〈”、“〉”键可左右移动选择位数和小数点,按动“∧”、“∨”键可改变光标所在位数的大小及改变小数点位置。
设定好后按“设定/确认”键,仪器将自动保存设定参数。
(3)充电时间设定:可根据需要设定充电时间(一般为10S以内),如不需定时请设为000(4)蜂鸣开关设定:在5.bep上按动“设定/确认键”进入蜂鸣设定。
1.目的为规范公司的工艺操作,特制定本工艺操作规程。
本规程为现场试验人员作业规范。
2.适用范围测试导体直流电阻试验3.设备的名称、规格型号4.设备主要参数5.设备主要组成部分本设备主要由电位电极、电流电极、显示屏及选择开关等部分组成。
6.工作程序6.1准备工作打开电源开关预热3分钟。
6.2操作步骤6. 2. 1仪器预热及内部校零:将功能开关拔至“调零”档位,测量状态选择开关拔至“低电流”位置,量程开关拔至200µΩ档位,此时仪器设定在最高灵敏度状态,打开电源开关,通电预热3分钟后,调节校零、平衡旋钮,使仪器示值为00.00。
6. 2. 2按C1、P1、C2、P2的顺序连接被测器件,电流端在外侧、电压端在内侧,红色线为C1、P1;黑色线C2、P2。
6. 2. 3根据被测器件的性质及电阻值范围,选择合适的测量状态以及相应的测量档位,仪器在“常规”测量状态有六档量程;在“低电流”测量状态也有六档量程。
6. 2. 4测量回路电势平衡:将功能开关由“校零”档拔至“平衡”档,显示屏上可能会出现数值,表示测量回路中存在不平衡的接触电势或热电势,再次调节校零、平衡旋钮,使仪器示值在0000与-0000之间,可以抵消外部电势的影响。
6. 2. 5电阻值测量:将功能开关拔至1.00I档位,显示屏上出现的数值即为被测电阻值。
如果显示屏出现“1-”说明测量欠量程,应将量程开关顺时针旋转,直至仪器出现示值;如读数小于1800个字,说明测量过量程,应逆时针旋转量程开关,以保证测量具有较高的分辨力。
如量程合适,仪器示值在1800-19999之间。
6. 2. 6读数保持:将读数保持开关拔至“保持”位置,显示屏上出现“H”字符,仪器示值锁定。
6. 2. 7反向电流下的电阻测量:在进行电线电缆导体直流电阻测量时,如被测电阻小于0.1Ω,按国家标准的规定应进行反向电流下的电阻测量,以进一步抵消测量回路热电势影响。
将测量电流正、反向开关拔至反向电流位置,将这个数据的绝对值与正向电流下测得的数据相加后除以2,作为最终的测量结果,与单向电流下的测量的结果相比,该数值具有较高的准确度与可靠性。
回路电阻测试仪操作规程
《回路电阻测试仪操作规程》
1. 前言
回路电阻测试仪是用于测试电气设备、电路和线路的工具,确保其安全可靠性。
为了正确操作和使用回路电阻测试仪,特制订了以下操作规程。
2. 检查设备
在进行测试之前,首先要对回路电阻测试仪进行检查。
检查设备的外观是否有损坏,电缆是否完好,连接是否牢固,测量头部分是否清洁等。
若发现有异常情况,应立即修复或更换设备。
3. 连接接线
正确连接接线是测试的基础。
在接线时,必须严格按照设备说明书上的接线图进行连接,确保测试的准确性。
4. 设置参数
在进行测试之前,需要根据实际情况设置合适的测试参数,包括测试的电压、电流和测量范围等。
必须确保参数的正确性,以免影响测试结果。
5. 进行测试
进行测试时,操作人员必须严格按照操作规程进行操作,确保测试的安全和准确性。
在测试过程中,应保持专注、稳定地进行操作,不得造成设备或人员的损坏。
6. 处理结果
在测试完成后,需要对测试结果进行分析和处理。
若测试结果正常,则可以继续使用设备或线路;若测试结果异常,则需要及时排查并处理异常情况。
7. 维护设备
在测试结束后,需要对回路电阻测试仪进行清洁和维护,确保设备的良好状态。
同时,需要定期对设备进行保养和维修,延长设备的使用寿命。
8. 结语
回路电阻测试仪是一项重要的测试工具,正确的操作和使用对设备和线路的安全性至关重要。
遵守操作规程,严格执行测试步骤,确保测试结果的准确性和可靠性。
电阻率测试仪日常使用需注意的部分
1.应在"Rx'两端开路时调零如接在电阻箱或被测量物体上时调零后测量会产生很大的误差。
一般一次调零后在测试过程中不需再调零,但转变测量电压后可能要重新调零。
2.测量时从低次档渐渐拔往高次档每拨一次稍停留1~2秒以便观看显示数字,当有显示值时应停下,记录当前的数字即是被测电阻值。
若显示"1'时,表示欠量程应往高次档拔。
直到有显示数字时为止。
当有显示数字时不能再往高次档拨,否则有可能损坏仪器(机内有过电流爱护电路)。
除104档之外,当显示低于1.99,表示过量程应换低档。
3.测试过程中不能触摸微电流测试端微电流测试端zui怕受到大电流或人体感应电压及静电的冲击。
所以在开机后和测试过程中不能与微电流测试端接触,以免损坏仪表。
4.在测试过程中不要随便改动测量电压,随便改动测量电压可能因电压的过高或电流过大损坏被测试器件或测试仪器,而且有的材料是非线性的,即电压与电流是不符合欧姆定律,有转变电压时由于电流不是线性变化,所以测量的电阻也会变化。
5.在测量高阻时,应采纳屏蔽盒将被测物体屏蔽,在测量大于1010以上时,为防止外界干扰面而引起读数不稳。
—1 —。
电阻率测试仪使用注意事项测试仪是如何工作的电阻率测试仪是一种常用的监测仪器,紧要用于制药、电子、化工等行业对工业流程水质的在线监测,是各种中小型纯水设备的理想配套仪表。
今日我们紧要来介绍一下电阻率测试仪的使用注意事项,希望可以帮忙用户更好的应用产品。
电阻率测试仪使用注意事项1. 检查仪器后面板电压量程是否置于10V档,电流电阻量程是否置于104档。
2. 接通电源调零,(注意此时主机不得与屏蔽箱线路连接)在“Rx"两端开路的情况下,调零使电流表的显示为0000、然后关机。
3. 将待测试样平铺在不保护电极正中央,然后用保护电极压住样品,再插入被保护电极(不保护电极、保护电极、被保护电极应同轴且确认电极之间无短路)。
4. 测体积电阻时测试按钮拨到Rv边,测表面电阻时测试按钮拨到Rs边,5. 接好测试线,将测试线将主机与屏蔽箱连接好。
量程置于104档,打开主机后面板电源开关按钮。
从仪器后面板调电压按钮到所要求的测量电压。
6. 电流电阻量程按钮从低档位渐渐拨高档,每拨一次停留1—2秒察看显示数字,当被测电阻大于仪器测量量程时,电阻表显示“1",此时应连续将仪器拨到量程更高的位置。
测量仪器有显示值时应停下,在1min的电化时间后测量电阻,当前的数字乘以档次即是被测电阻。
7. 测试完毕先将量程拨至(104)档,然后将测量电压拨至10V档,最后将测试按钮拨到中心位置后关闭电源。
然后进行下一次测试。
密封测试仪又叫气密性检测仪或泄露性测试仪,紧要适用于食品、制药、医疗器械、日化、汽车、电子元器件、文具、消费类电子等行业的包装袋、瓶、管、罐、盒等的密封试验。
原理密封测试仪连接到一个测试室,特别设计来容纳需要被检测的包装。
测试腔包装被置于要被抽真空的试验腔内。
单或双真空传感器技术用于监控测试室为两个层次的真空状态同样也监测预定测试时间段的真空变化,真空和相对真空的变化暗含了包装中存在的泄漏和缺陷。
气体密封性能检测原理理想气体状态方程在一般物理学的概念上,通常任何物质都具有固态、液态和气态,而气态是物质存在的各状态中较特别的状态,它本身既无确定形状、也无确定体积,它的形状和体积完全取决于盛装气体的容器。
Semilab RT 系列电阻率测试设备主要包括:
•Rt-100 电阻率测试仪
无接触、无损伤、快速体电阻率测试:
- 采用涡流场原理,测试体电阻率
- 可以测量单晶、多晶,无需表面处理
- 可用来分类测试锅底料、锭、棒、片等
- 测试范围:0.5 – 20 ΩCM (选配功能:0.01 – 0.5 ΩCM) - 可选配无接触P/N型号测试
•Rt-110 电阻率厚度测试仪
无接触硅片体电阻率测试:
- 采用涡流场原理,测试硅片的体电阻率
- 电阻率范围:0.5 – 20 ΩCM (选配功能:0.01 – 0.5 ΩCM) - 精度: 2 ΩCM以下:3% 2 ΩCM以上:5%
- 测试速度: 1s / 点
- 可选加无接触电容法测硅片厚度功能
- 可选配无接触硅锭、回炉料电阻率测试
- 可选配无接触P/N型号测试
I.原理
Eddy current measurement 涡流法
当通有交流电的圆形线圈靠接样品时,线圈中的磁场会在样品诱导形成环形的电流叫做涡流电流,涡流电流与样品的电导率成正比,涡流法测试实际上测试的是电流在样品中的损失。
系统的输出信号与功率成正比,功率用来保证振动的振幅恒定,此信号在电阻率为特定的值时最强,向大小两个方向减弱,因此两个不同的电阻率会对应一个相同的信号。
为进行区分,也需要对频率的去谐进行测试,低电阻率的样品去谐很明显,高电阻率的样品则不很明显,因此,去谐对对应相同信号的不同电阻率的样品有很好的区分度。
频率
对涡流电流的反馈影响很大,一般选择在125-135MHz,这个频率适于测试0.5-25ohmcm的样品。
几何形状
如样品不平或者尺寸很大,几何特性例如曲率,边缘等等。
会影响涡流电流的反馈。
如果涡流电流探头接触表面,几何的影响就会减小。
接近
探头线圈越接近表面,对线圈的影响越大。
因此,当线圈与样品的距离增大时敏感度越低。
渗透深度
因电流密度的分布,被测样品的表面反馈最强,随着深度增大而减小。
可以很方便的用数学计算来定义”标准注入深度”,即当涡流电流的值变为表面值的1/e时。
标准注入深度
•频率增加时减小
•电导率增加时减小
•渗透性增加时减小(在常用频率内含铁的样品注入深度很小)
经常提到的所谓“有效注入深度”通常定义为标准深度的3倍,在此处电流密度降低到表面值的约3%。
这个深度通常认为对涡流电流场已经不构成影响。
II.安装
1.设备由电脑控制,可方便的测试电阻率由0.5--25cm 的样品。
在测试范围内的测试精度是±5%,
2.电压:100—230v ,单相线,50或60Hz
III.软件操作
1. 启动
启动后设备需要3分钟的预热,以保证探笔的正常工作,启动后界面如下:
测试的信号以毫伏为单位,计算出的电阻率以cm 表示,signal 后面有小字体的电压值,如果样品电阻率如果小于0.2cm 此电压值会大于50mv ,这种情况下电阻率超过量程,显示…cm.
在同一点进行测量时,最小电阻率对应的是最大的电压振幅值,以最小值作为样品电阻率值,用绿色大号字体显示出来,然后继续对最小值进行搜索。
如果移开探笔后再置于样品表面,电阻率同样会在彩色电阻率显示条中显示,以便快速对样品进行分类排序。
如果样品值超过量程范围会有报警声,同时电阻率彩色显示条会闪烁功能按键
报警。
彩色显示条中的颜色可以根据需要进行设置,
2.功能键
Min,Max:用于设置彩色电阻率显示条的最小、最大的范围。
Colors:设置颜色数量及跨度值。
Comp:补偿,将电压的偏差清零。
Snd On 和Snd Off:报警声音的开和关。
Rate:每秒测试次数,可从1设置到100。
Save:用于设置参数的保存。
Signal:电压信号随时间变化的图像。
Resist:电阻率随时间变化的图像。
Stat:
Count:测试次数
Minimum:最小值
Maximum:最大值
Average:平均值
Deviation:平均偏差值
Calib:校准。
2.校准界面:
首先点击Comp进行补偿,然后点击Calib,出现如下对话框:
Add:新增校准数据
Clear:清除所有校准数据
Last:清除最后一项校准数据
Time:校准时间调整
Load:读取已存储的校准文件
Save:保存当前校准文件
Calibrations Constants:A,B,C,D 校准参数,无需改
动
IV.操作
1,打开主电源
2,将探笔置于样品表面平坦处,手持保持稳定大约1秒钟,测试结果将显示在屏幕上。
3,
z样品厚度至少应该1—3cm
z尽量测试样品表面平坦处
z确保探笔与样品保持稳定
z如果single的绝对值大于4mv,在测试前要做补偿
4,校准
4.1 RT-100校准:
校准至少需要5块样品,样品的值要覆盖所测量程。
a.补偿
b.测试第一块样品
c.点击Add显示Voltage“Enter Value”窗口
d.直接点击ok,出现Resistivity“Enter Value”窗口
e.输入实际的电阻率值,点击ok输入的值将显示在calibration窗口中
f.将5个校准值都输入之后,点击save存储
g.存储完毕,校准结束
4.2RT110厚度电阻率校正步骤
打开真空泵,打开电源,预热5分钟后进入主界面。
Auto打开
为自动模
式,关闭后为手动模式,手动模式下打开vacuum才能测量。
厚度校正步骤:
片子的选择:至少需要3片标准样片,最大与最小厚度至少相
差200um,例如:选择厚度为200um,350um,500um校正片3
片。
1. 切换到手动模式。
2. 在Calib模式下,点击Thick.
3. 点击Comp,放入硅片,点击vacuum,开始测量,点击Add,出现 Frequency对话框,不改变Frequency值,点击OK。
出现Thick 对话框,输入所放硅片厚度值,点击ok,点击vacuum后,取出 硅片。
4. 其他片子的校正,同步骤3。
5. 校正结束,点击Calib模式下的save,命名文件名保存。
6. 点击原屏幕下的save保存。
