智能变送器说明书

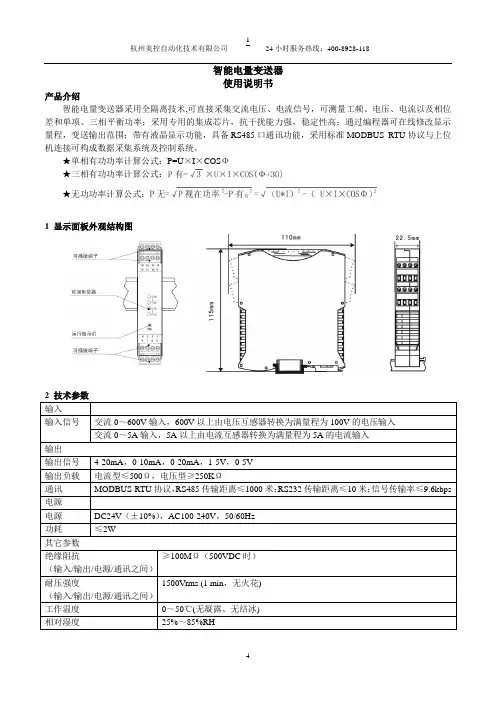

智能电量变送器使用说明书产品介绍智能电量变送器采用全隔离技术,可直接采集交流电压、电流信号，可测量工频、电压、电流以及相位差和单项、三相平衡功率；采用专用的集成芯片，抗干扰能力强，稳定性高；通过编程器可在线修改显示量程，变送输出范围；带有液晶显示功能，具备RS485口通讯功能，采用标准MODBUS RTU协议与上位机连接可构成数据采集系统及控制系统。

★单相有功功率计算公式：P=U×I×COSΦ★三相有功功率计算公式：★无功功率计算公式：1 显示面板外观结构图输入输入信号交流0～600V输入，600V以上由电压互感器转换为满量程为100V的电压输入交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入输出输出信号4-20mA，0-10mA，0-20mA，1-5V，0-5V输出负载电流型≤500Ω，电压型≥250KΩ通讯MODBUS-RTU协议，RS485传输距离≤1000米；RS232传输距离≤10米；信号传输率≤9.6kbps 电源电源DC24V（±10%），AC100-240V，50/60Hz功耗≤2W其它参数≥100MΩ（500VDC时）绝缘阻抗（输入/输出/电源/通讯之间）耐压强度1500Vrms (1 min，无火花)（输入/输出/电源/通讯之间）工作温度0～50℃(无凝露、无结冰)相对湿度25%～85%RH保存温度-10～60℃(无凝露、无结冰)安装方式35mmDIN导轨安装安装尺寸22.5*110*115mm(宽*高*深)传输精度0.3%FS响应时间≤1S电磁兼容性符合GB/T18268工业设备应用要求（IEC 61326-1）3 接线图注1：通迅功能和变送输出功能只能选其一（即带变送功给就不能带通迅功能，反之，带通迅功能就不能带变送功能）注2：电流，电压输出通过主板上的J2切换，如下图所示：直流电流输出直流电压输出短路环状态★★三相平衡负载测量时，接线方法如下：名称设定范围说明出厂预设第一报警类型内部保留参数无报警第一报警数值内部保留参数00000 第一报警回差内部保留参数00000 第二报警类型内部保留参数无报警第二报警数值内部保留参数00000 第二报警回差内部保留参数00000 仪表通讯地址0-250 1通讯波特率值1200，2400，4800，9600 9600一路测量示值电压，电流，有功功率，无功功率，功率因素出厂时根据模块的型号设置电压二路测量示值电压，电流，有功功率，无功功率，功率因素出厂时根据模块的型号设置电压电流量程选择一安培，五安培校准后如需更改量程，更改后要断电重新标定。

NCS-TT105 系列型智能温度变送器使用手册警告1.变送器应安装在干燥的环境下，切忌雨水冲刷。

在恶劣环境下，应使用变送器保护箱。

2.禁止用户自行拆装变送器。

3.通电时，不得在爆炸性/易燃性环境下拆卸变送器表盖。

4.请用户自行检查变送器供电电压是否符合使用手册中的供电电压要求。

5.变送器外接地螺钉应可靠与大地连接。

版本：V2.0免责声明已经检查过此手册的内容，确认所描述的硬件和软件的一致性。

由于无法完全排除误差，不能保证绝对一致。

然而我们将定期检查此手册中的数据，并在后续版本中予以必要的修正。

欢迎任何关于改进的建议。

Microcyber Corporation2016技术数据随时有变。

公司简介沈阳中科博微科技股份有限公司是由中国科学院沈阳自动化研究所发起创建的一家高新技术企业，主要从事网络化控制系统、工业通信及仪表、开发、生产和应用。

中科博微承担了多个国家科技重大专项、国家高技术研究发展计划（863计划）、智能制造装备发展专项等国家科技计划项目，是国家网络化控制系统工程研究中心建设依托单位。

中科博微成功地开发了国内第一个通过国际认证的现场总线协议主栈、第一个通过国家认证的现场总线仪表、国内第一个通过德国TüV认证的安全仪表，与其它单位共同主持了制定国内第一个工业以太网协议标准EPA、第一个工业无线通信协议标准WIA-PA，并成为IEC国际标准。

中科博微的产品和技术曾荣获国家科技进步二等奖两项、国家科技发明奖一项、中国科学院科技进步一等奖一项、辽宁省科技进步一等奖一项，产品出口欧美等发达国家，美国Emerson、英国Rotork、英国Bifold 等业内顶尖企业都在其产品中采用了博微的关键技术或关键部件，成功完成了200多项大型自动化工程项目。

中科博微是FCG组织成员；是Profibus用户组织（PNO）成员。

中科博微成功通过了ISO9001:2008质量管理体系认证和汽车行业的ISO/TS16949质量体系认证。

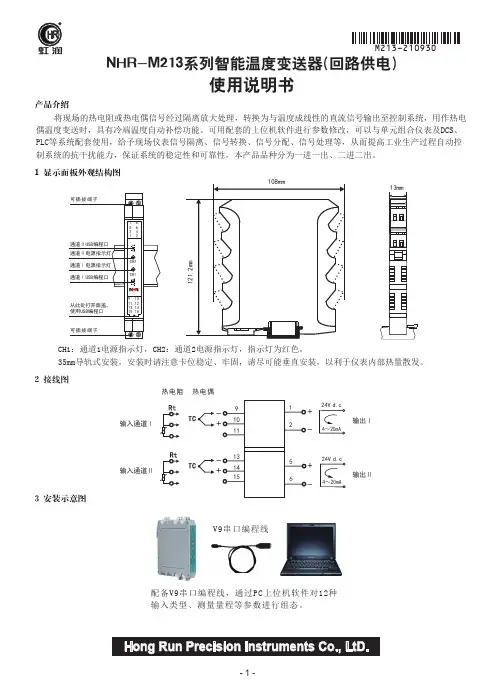

配备V9串口编程线，通过PC上位机软件对12种输入类型、测量量程等参数进行组态。

Hong Run Precision Instruments Co., LtD.输入输入信号输出输出信号输出负载电源电源功耗其它参数电气隔离电路限制饱和电流工作温度相对湿度保存温度安装方式安装尺寸响应时间电磁兼容性适用现场设备热电阻(RTD)、热电偶(TC)4～20mARL≤(Ue-10)/0.021DC12～40V一进一出功耗：≤1WU=2000VAC ≤22mA低端3.8mA；高端21mA -20～60℃25%～85%RH -20～60℃35mmDIN导轨安装13*108*121.2mm(宽*高*深)≤1S符合GB/T18268工业设备应用要求（IEC 61326-1）二三线制热电阻、热电偶传感器输入类型与传输精度：说明：1．以上精度数据是在环境温度20℃±2℃的条件下测试所得。

2．输出精度“%”是相对于设定的量程范围。

3．热电偶测量时还需要加上冷端补偿误差，内部冷端补偿误差≤±1℃。

型 号热电阻(RTD)热电偶(TC)类 型Pt100Cu50B E J K N R S T Wre3-25Wre5-26测量范围-200.0～850.0℃-50.0～150.0℃400～1800℃-100～1000℃-100～1200℃-180～1372℃-180～1300℃-50～1768℃-50～1768℃-200～400℃0～2315℃0～2310℃最小测量范围20℃20℃500℃50℃50℃50℃50℃500℃500℃50℃500℃500℃转换精度(取较大值)±0.1%量程或±0.2℃±0.1%量程或±0.2℃±0.1%量程或±1.5℃±0.1%量程或±0.5℃±0.1%量程或±0.5℃±0.1%量程或±0.5℃±0.1%量程或±0.5℃±0.1%量程或±1.5℃±0.1%量程或±1.5℃±0.1%量程或±0.5℃±0.1%量程或±1.5℃±0.1%量程或±1.5℃备注：智能温度变送器(回路供电)只能选择一进一出或二进二出。

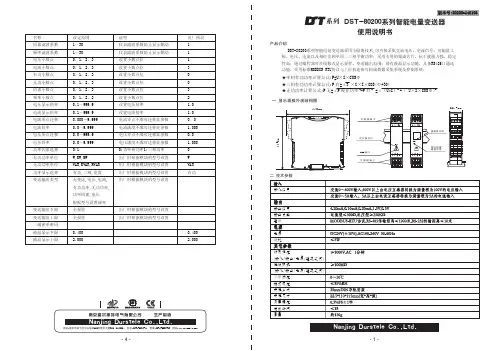

产品介绍一 显示面板外观结构图- 1 -- 4 -★单相有功功率计算公式:P=U×I×COS Φ★三相有功功率计算公式:P 有=√3 ×U×I×COS(Φ+30)★无功功率计算公式:P 无=√P 视在功率2-P 有 2 =√（U*I ）2 -（ U×I×COS Φ）110mm115m m12111096115147138432165EVT USB可插拔端子运行指示灯可插拔端子22.5mm12111096115147138432165SETUSB液晶显示屏感应按键通道切换USB接口 DST-80200系列智能电量变送器采用全隔离技术,可直接采集交流电压、电流信号，可测量工频、电压、电流以及相位差和单项、三相平衡功率；采用专用的集成芯片，抗干扰能力强，稳定性高；通过编程器可在线修改显示量程，变送输出范围；带有液晶显示功能，具备RS485口通迅功能，采用标准MODBUS RTU协议与上位机连接可构成数据采集系统及控制系统。

名称因素滤波系数频率滤波系数电压小数点电流小数点有功小数点无功小数点因素小数点频率小数点电压显示倍率电流显示倍率电流零点迁移电流钭率电压零点迁移电压钭率功率因素选择有功功率单位无功功率单位功率显示选择变送输出类型变送输出下限变送输出上限二级密单密码液晶显示下限液晶显示上限设定范围1～301～300，1，2，30，1，2，30，1，2，30，1，2，30，1，2，30，1，2，30.1～999.90.1～999.90.000～9.9990.0～9.9990.0～999.90.0～9.9990/1W,KW,MW VAR,KVAR,MVAR 有功,三相,电度无变送,电压,电流,有功功率,无功功率,功率因素,电压根据型号设置频率全量程全量程0.4002.000说明仪表滤波系数防止显示跳动仪表滤波系数防止显示跳动设置小数点位设置小数点位设置小数点位设置小数点位设置小数点位设置小数点位设置电压倍率设置电流倍率电流零点不准可迁移此参数电流满度不准可迁移此参数电压零点不准可迁移此参数电压满度不准可迁移此参数0:为单相功率1:三相功率出厂时根据模块的型号设置出厂时根据模块的型号设置出厂时根据模块的型号设置出厂时根据模块的型号设置出厂时根据模块的型号设置出厂时根据模块的型号设置出厂预设111300321.01.00．01.0000.01.0000W VAR 有功0.4002.000二 技术参数输入输入信号输出输出信号输出负载通讯电源电源功耗其它参数耐压强度(输入/输出/电源/通迅之间)绝缘阻抗(输入/输出/电源/通迅之间)工作温度相对湿度安装方式安装尺寸测量精度响应时间重量2使用说明书DST-80200系列智能电量变送器系列版本号:80200-140106地址:南京市白下区中山东路448号普华大厦308（210002） 电话:025-******** 传真:025-******** 网址:南京道尔斯特电气有限公司 生产制造Nanjing Durstele Co.,Ltd.Nanjing Durstele Co.,Ltd.五 参数设置说明DST系列智能电量变送器可配备有编程器调节功能,此功能可根据客户要求选(编程器通过USB数据线与电量模块连接,编程器接上电池),开机进入自检具体设置如下：四 模块编程器结构★ 三相平衡负载测量时，接线方法如下：A BC★ 单相负载测量时，接线方法如下：注1：通迅功能和变送输出功能只能选其一（即带变送功给就不能带通迅功能，反之，带通迅功能就不能带变送功能）注2：电流，电压输出通过主板上的J2切换，如下图所示：简易编程器是本公司最新开发的操作终端，体积小、重量轻、携带方便。

使用说明书压力/差压智能变送器Operation instruction目录1.引言 (2)2.运输 (3)3.储藏 (3)4.产品标识 (3)5.工作原理 (4)6.安装 (5)7.电气连接 (7)8.使用 (8)9.菜单操作 (9)10.维护 (27)11.修理 (27)引言智能压力/差压变送器是采用高精度硅传感器技术，新型智能高精度变送器，基于通过微处理器的电子部件，实现与现场设备通信。

压力/差压变送器包括表压、差压、绝对压力、高静压差压等多个品种。

广泛应用于石油、化工、电力、冶金、水务、酿造等工业领域。

长期以来，以产品的卓越品质和优质的售后服务，赢得了用户一致的好评。

■运输在校验之后，仪器被包装在纸箱（GB/T 13384-2008）中以保护免遭损伤。

■储藏储藏仪器无需任何特殊处理。

对储藏期没有限制，但保质期仍按公司规定的期限一致。

■产品标识产品铭牌标识包括序列号、量程、精度等级、输入电压、输出、出厂日期等相关信息。

重要:查询时务必提供仪表序列号。

■工作原理图1压力变送器包括两个功能单元:—主单元—辅助单元主单元包括传感器和过程连接，工作原理如下:过程介质通过柔性、抗腐蚀性的隔离膜片以及填充液在测量膜片上施加压力,测量膜片的一端接大气(用于表压测量)或真空(用于绝压测量).当所测的压力通过测量膜片和填充液，传递给传感器硅芯片,使传感器硅芯片的阻值发生变化,从而导致检测系统输出电压变化.该输出电压与压力变化成正比，图 1 压力（绝压）变送器再由适配单元和放大器转化成一标准化信号输出。

图2差压变送器包括两个功能单元:—主单元—辅助单元主主单元包括传感器和过程连接，工作原理如下:传感器模块采用全焊接技术，内部拥有一个整体化的过载膜片，一个绝对压力传感器和一个差压传感器。

绝压传感器只装在传感器膜盒的高压侧，作为静压补偿的参考值。

差压传感器的负压侧与传感器膜盒的低压腔相连.当所测的差压力通过图2 差压变送器隔离膜片和填充液，传递给传感器硅芯片，使传感器芯片的阻值发生变化,从而导致检测系统输出电压变化。

L600型多功能智能变送器说明书目录1.概述 (2)2.主要功能 (2)3.技术指标 (2)4.产品型号 (2)5.外形尺寸及端子定义 (3)6.功能描述 (4)7.通讯协议 (5)8.参数表 (7)9.通讯地址表 (8)10.开关量 (10)11.注意安全 (10)12.声明 (10)13.保修单说明 (10)L600型多功能智能变送器使用说明书1.概述L600型多功能智能变送器是一款高性能、高精度的快速数据采集产品，同时具有峰值捕获、比较输出、模拟量输出和通讯输出等多种功能。

该模块体积小，安装方便，配合我公司生产的专用传感器，可适应于各种生产系统的力值测力与精密控制。

2.主要功能●高速数据采集、多种方式的滤波处理、线性处理、零位跟踪、自动清零等功能。

●实时测量值比较输出。

●峰值或谷值捕获功能及峰值比较输出。

●模拟输出功能，可以选择4~20mA或者0~10V、±5V。

●通讯功能。

对外提供一个RS485串口，内部提供一个用于辅助设置的TTL串口。

对外串口可以执行Modbus-RTU协议和自定义协议，内部串口固定为Modbus-RTU协议，并且是固定的波特率和数据格式。

●可以使用本公司的智能传感器(带TEDS)，实现自动校准。

3.技术指标●采集性能：24位采集芯片，5-3200Hz采集速度。

理论上240次采集速度时有效精度为17-18位。

●传感器：外供5V、100mA，5线制带TEDS传感器(兼容普通传感器)。

●通讯口：RS485，通讯速率1200~115200,通讯协议Modbus-RTU或者主动发送。

●开关量输入输出口：1DI+3DO.带光电隔离，输出为OC输出，200mA/24V。

●模拟输出：4~20mA(小于500 )或者0~10V/±5V输出。

●供电：DC24V±10%，<200mA。

(产品要单独使用一套直流24V电源)●使用环境：使用温度-10~40℃，储存-20~60℃，湿度小于85%RH(不揭露)。

智能型压力变送器
使用说明书
1．产品概述
两线制工作方式。

压力传感器供电0. 5mA恒流源；
压力零点、量程自由设定；
按键操作、标定方式简单、快捷；
智能型压力变送器采用单片机电路，可靠准确的完成
传感器微弱信号的采集调理及环路电流变化输出。

2．技术指标
供电电源：DC13～36V; 负载电阻≤600Ω（供电24V时）输入阻抗：>1MΩ
传感器等效阻抗<5KΩ
采样速率：5次/秒
测量精度：±0.2％FS
输出精度：±0.2％
显示范围：-1999 ~ 9999
显示方式：0.36“四位红色LED
温度漂移：<50ppm/℃
工作温度：－20 ~ +80℃
相对湿度：<85%RH
【参数一览】
（将密码锁改为
1010）
符号 名称
内容 取值范围 I- 04
输出4mA 调整 0005～0500
I-20 输出20mA 调整 6500～7500
▲▲
S E T
2
3
4
1
【面板说明】
① 测量值显示窗
② 设置/确认键
③ 增加键
④ 减少键
4．输出电流调整
长按设置键 2秒以上不松开，直至显示 (Loc)参数； 点按 或 键，调出参数值，修改位闪烁，长按 或 键移动修改位，点按 或 修改参数值，点按 键保存；
① 将万用表电流档串入输出回路
② 将密码锁 (Loc)设置为1010；
③ 长按 键2秒以上不松开,显示窗显示参数 ()
3．接线。

使用说明书智能差压变送器Operation instruction杜威智能目录1.运输 (2)2.储藏 (2)3.产品标识·································· (2)4.主要技术参数及外形尺寸 (2)5.电气连接 (3)6.使用 (4)7.菜单操作·································· (15)8.维护 (22)9.修理 (23)■运输在校验之后，仪器被包装在纸箱中以保护免遭损伤。

■储藏储藏仪器无需任何特殊处理。

对储藏期没有限制，但保质期仍按公司规定的期限一致。

■产品标识产品铭牌标识包括编号、量程、精度等级、输入电压、输出、出厂日期等相关信息。

重要:查询时务必提供仪表编号。

●供电电源： 10-33VDC●电流分辨率：约1uA●测量精度：±1% F.S●输出信号：两线/三线/四线4-20mA电压0-10V数字RS485(Modbus)●显示方式：液晶显示 5位●工作温度：-30-80℃●采集速率：40次/秒●温漂：<25ppm（可温补）●波特率：1200-115200bps（数字）●外壳材质：优质ABS●安装方向：垂直安装●测量介质：干燥的空气和不易燃气体■电气连接进行电气安装时，必须遵循有关指导规程！1.两线制接线：2.三线制接线：3.四线制与RS485接线：■使用一、面板按键组态：本电路具有三按键和LCD显示窗口:1.1面板按键:M键的功能主要是模式键,是数据和菜单的切换.模式按键在变送器非设置模式下长按会执行主变量清零功能，是否执行需要通过S和Z键来选择。

SWP-T30系列智能压力变送器使用说明福州昌晖自动化系统有限公司CHARM FAITH AUTOSYSTEM CO; LTD.目录设计说明SWP-T30系列智能型用户可组态压力变送器 (1)SWP-T30系列直接安装式变送器部件分解图 (2)数据指标工作原理 (3)应用 (3)精确度 (3)输出 (4)量程 (4)电源 (5)重量和包装 (5)防爆认证 (5)安装条件外型尺寸图 (5)压力接口图 (5)安装支架图 (6)电气联接方式 (6)电磁兼容性 (6)外壳保护 (6)材质兼容性 (7)压力极限 (7)温度极限 (7)显示和操作界面 (7)选型说明SWP-T30系列智能压力变送器选型 (8)内置传感器及量程选择表 (9)2300CHARFAITH公司为满足行业的用户需求，推出SWP－300智能功能的压力变送器，用户可以根据实际的要求现场组态，方便易用。

如果你需要远程组态或通讯联网、如果你仍使用4~10mA作为传输信号，并且不想只为压力变送器购买手操器或PC软件，那么可以选择SWP－300系列型产品。

它带背光LCD显示及现场键盘，具有简单友好的用户介面和丰富的功能；采用16位高精度A/D转换，内置温度补偿。

采样精度达0.0125％。

高精度低温漂。

就地用户设定按钮，量程迁移最大30：1，单位、量程就地切换。

现场LCD显示，带0-100％光棒指示。

手操器组态、RS-485通讯PC联网方便易用。

自检、报警功能齐全。

请参考以下性能对比表，选择您所选用的智能功能：用SWP-T30系列智能压力变送器用于测量液体/气体或蒸汽的压力和液位。

具有旋入式直接安装和支架安装两种标准结构。

其中，301,302为 4~20mA输出，通过就地按钮可以实现全部智能化功能303,304为带RS-485通讯和4~20mA输出，可以通过PC H通讯管理软件或手操器进行通讯/设定/监控。

参考条件：室温25℃，相对湿度65%，不带量程迁移，线性输出线 性： SWP-301 0.25%SWP-302,303,304 0.1%重复性：0.05%迟滞：0.05%响应时间：取决于量程及量程0.1~1.6秒，附加的可调节时间常0~32秒长期稳定性： 301/302 ±0.25%F.S/年303/304 ±0.1%F.S/年温度系数： 301/302 ±0.2%F.S/年（在-40~85℃内，零点和量程合计）303/304 ±0.1%F.S/年（在-40~85℃内，零点和量程合计）安装位置影响：对于零点约为350Pa×sin∠°(∠°=与垂直安装位置的角度差可通过就地按钮修正，对量程无影响。

3．《外型及操作设置》§1【按键说明】SET/（M）：设置/确认键，▲/（S）：增加键，▲/（Z）：减少键，长按▲/（S）是左移键，长按▲/（Z）是右移键§2【参数设置】1长按设置键2秒以上不松开，直至显示(Loc)参数；2点按或键，调出参数值，修改位闪烁，长按或键移动修改位，点按或修改参数值，点按键保存；3将密码锁改为0001，点按键，显示本组下一个参数名；4点按键可以顺序翻阅参数名称，按步骤②对需要修改的参数进行设置。

查阅或设置第一组参数最后一个参数时，点按键将退出设置；§3【参数一览】第一组参数（将Loc密码锁改为0001）符号名称内容取值范围Loc密码锁0001Sn输入信号选择▲/▲oPL变送输出下限值测量范围内oPH变送输出上限值测量范围内oPH-oPL≥50℃第二组参数（将Loc密码锁改为1000）符号名称内容取值范围Loc密码锁1000FLtr滤波系数1～30秒Sc平移修正-5.00℃～+5.00℃防爆等级本安防爆ExiaⅡCT4～6 Ui:30VDC Ii:100mA《面板按键显示图》数码管显示器（三按键SET/液晶屏显示器（三按键M/S/Z型谱说明》WZPB–248–S–E–B-Sn–（oPL–oPH）③④⑤⑥⑦：＿248系列温度变送器。

Smart HVRT总线通讯协议，版本LED数码管显示，C：＿宁波三和2088铝合金壳体，输入信号（分度号）。

变送输出零点。

变送输出满度。

＿滤波系数平移修正（-5.00℃～+5.00℃WZPB-248-S-E-B-Pt100-（0～300）总线型/LED数码管显示/Pt100/（0WZPB-248-S-C-B-Pt100-（-50～150）总线型/LCD液晶显示/Pt100/（-50江苏华夏仪表有限公司。

pds843智能压力变送器说明书
智能压力变送器由智能传感器和智能电子板两部分组成，智能传感器部分包括：电容式传感器、测量膜片检测电路、温度传感器和温度补偿电路等组成；智能电子板板部分包括：微电脑控制器及外围电路组成，完成压力信号到4～20mA dc 的转换。

用于测量液体、气体或蒸汽的压力，然后将压力信号转变成4～20mA DC信号输出。

生产的1智能压力变送器可与HART手操器相互通讯，通过它进行设定，调整压力范围，监控或与上位机组成现场监控系统，它广泛应用于工业管道中弱腐蚀性液体、气体、蒸汽的测量和控制系统。

PT100智能温度变送器一．概述：BS-10温度变送器是一种可以PC组态的两线制智能温度便送模块，他能接收PT100热电阻的信号输入，量程可设定，并能对PT100进行线性化处理输出与温度对应的4~20mA的电流信号。

此模块一般安装在变送器的头部接线盒里面。

变送器设计紧凑，线路采用低功耗设计，并且全部采用低温漂的元器件，降低电路的发热和环境温度对变送器的影响。

加强的抗干扰设计，使之可以长期稳定的工作在-40~80℃的工业级环境中。

二．特点：◆智能两线制4～20mA工作方式,抗干扰能力更好,信号无损远传。

◆提供传感器恒流激励，标准三线PT100接入方式。

◆专用定制ASSIC电路,集成度更高,可靠性更好.◆全数字校准，无可动电位器，温漂更低至<20ppm。

◆加强的EMC抗干扰设计，硬件看门狗，适合各种电磁环境恶劣的工业环境。

◆纯数字的PT100校准计算，精度更高。

◆智能USB/单线校准接口，接线接单，专业校准组态软件，校准使用方便快捷。

◆专业变送器校准软件，软件具有用户版本和工厂版本，用户版本无法修改校准参数。

◆标准三线PT100接法，线路阻抗自动抵消。

三．主要参数：电源电压：10~36VDC,推荐24VDC。

测量范围：-200℃~850℃，最小50℃的变送范围。

可以PC组态。

Pc 接口：USB.输出信号：两线制4~20mA,电流分辨率约1.6uA。

限制电流：约23Ma.温漂系数：<20ppm/℃或0.004%FS/1℃（基本量程）工作环境：温度-40℃~85℃，湿度<85%,干燥无腐环境。

外形尺寸：直径44mm*22.5mm圆柱形。

测量精度：0.1%FS。

四．外形尺寸：五，组态校准软件：软件为纯中文操作，绿色技术免安装，运行于windowsXP系统，此版软件为工厂校准版本，可以校准变送器的4~20Ma电流，热电阻的采集精度，以及设置温度变送器的温度变送范围。

在校准状态，可以查看变送器的实时adc采集，电阻测量值，变送板的dac输出值，实时温度，以及温度修正值。

WP301/WP302系列智能温度变送器使 用 手 册福建上润精密仪器有限公司FU JIAN WIDE PLUS PRECISION INSTRUMENTS CO.,LTDOPERATING MANUAL以我们多年的开发生产及系统成套经验，为客户提供及推荐各种有效而可靠的测量方法、仪器仪表、变送器、执行机构及配套方案。

我们一直专致于自动化控制并率先推出了多种国内领先的产品：●智能数显仪表●智能数显电力仪表●无纸记录仪●安全栅及转换器●智能压力、差压变送器●智能温度变送器●流量仪表●高效节能产品●自动化工程成套系统●其它测量仪表目 录一、介绍 (1)1.1 文件目的 (1)1.2 文档历史 (1)二、总体安全注意 (1)2.1 总体注意 (1)2.2 正确的使用方法 (1)三、描述 (2)3.1 应用的领域 (2)3.2 产品特征 (2)3.3 铭牌 (2)3.4 操作模式 (3)四、WP301、WP302系列智能温度变送器结构示意图 (4)五、变送器接线图 (5)六、调试 (6)七、功能 (6)7.1 HART协议功能 (6)7.2 断路监测 (7)7.3 短路监测 (7)7.4 带热电偶的冷端补偿 (7)7.5 电气阻尼 (7)7.6 固定电流输出模式 (7)7.7 报警电流 (8)7.8 传感器微调 (8)7.9 变送器校准（DAC修改） (9)7.10 出厂参数 (11)7.11 诊断警告功能 (11)八、显示和操作 (12)8.1 菜单显示 (12)8.2 菜单操作 (12)九、技术规格 (22)附录：两线制智能变送器尺寸图 (24)一、介绍1.1 文件目的该使用说明包括了调试和使用变送器时所需的所有信息。

使用说明针对设备的机械安装、电气连接、参数配置、操作、维修和维护等进行说明。

安装和调试设备之前，请仔细阅读这些说明。

1.2 文档历史文档历史建立了当前文件和有效设备固件间的相互关系。

二、总体安全注意2.1 总体注意设备出厂时是没有安全问题的。

☞先进技术√全智能、数字化、可编程；√环境温度、零点、满幅自动补偿；√极高的稳定性，确保准确度多年不变；√电源、输入、输出、双回路间高隔离度；√符合国际电工委员会IEC61000相关抗电磁干扰标准。

☞重要的技术参数□系统传输准确度：±0.5%×F〃S(可订制±0.1%)□工作环境温度：-10~55℃□测量热电阻时允许的引线电阻：≤15Ω□冷端补偿温度精度：1℃(预热时间30分钟)□电流输出允许外接的负载阻抗：4-20mA：0~350Ω；0-10mA：0~700Ω需要更大的负载能力请在订货时说明□电压输出时的内部阻抗：250Ω□输入/输出/电源/通讯/双回路之间绝缘强度：直流DC≥2000V.dc，交流AC≥1500V.dc□抗电磁干扰度：符合IEC61000-4-4：1995中第三类工业现场对抗电磁干扰的要求□供电电源：直流：DC24V±10% V交流：AC95～265V□输入功率：1.3～2.5W(与型号有关)□外形尺寸：宽×高×深：22.5×100×115mm□更为详细的技术指标请参见《产品样本及技术手册》☞输出状态□在用户不特别指明的情况下，无论输入信号出现何种故障状态(开路\短路\反接\超量程)，在满量程范围内输出均跟随输入信号变化，但最大不超出输出上限的12.5%(如4-20mA 输出时,最小输出可为0mA,最大不超过22mA)。

□用户可在订货时指定或自行通过编程器，将输入故障状态(同上)下的输出设置为某一固定值，或保持输入故障前的输出值不变。

□关于输出状态的详细说明及设置方法请见《产品样本及技术手册》。

☞选型说明□输入信号类型热电偶：K、E、S、B、J、R、N、T热电阻：Pt100、Cu100、Cu50、BA1、BA2其它输入、输出类型另行特殊订制；□单回路输入最多可以有两路输出，双回路输入每路只能对应一路输出；□双回路产品输入信号如需不同，请与本公司联系；□含通讯产品仅单输入，并且只有单路输出加通讯接口。
